Alpha IP WTHP 61001 Series User manual

WTHP 61001-XX
Alpha IP
DEUFRAITA ENGNDLESP
133960.1740

ESPNDLENG ITAFRADEU
2
DEU 6
3
4
ENG 33
FRA 59
NDL 84
ITA 111
ESP 139
1x
1x
1x
2x
2x
2x
2x
3,0 x 30 mm
5 mm
Key:
SGTIN:
QR
1x

DEUFRAITA ENGNDLESP
3
1
AF
C
D
E
B

ESPNDLENG ITAFRADEU
4
R
3
45
S
QP
Q
P
2

DEUFRAITA ENGNDLESP
5
6

ESPNDLENG ITAFRADEU
DEU
6
Inhalt
1 Zu dieser Anleitung...................................................................... 8
1.1 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung 8
1.2 Symbole 8
2 Sicherheit..................................................................................... 9
2.1 Bestimmungsgemäße Verwendung 9
2.2 Sicherheitshinweise 9
2.3 Konformität 10
3 Funktion .................................................................................... 10
4 Geräteübersicht ......................................................................... 11
4.1 Technische Daten 12
5 Inbetriebnahme ......................................................................... 13
5.1 Gerät anlernen 13
5.1.1 Anlernen ohne Alpha IP Access Point (Standalone-Betrieb) 14
5.1.2 Anlernen an Alpha IP Access Point 15
5.2 Montage 16
5.2.1 Mit Klebestreifen montieren 16
5.2.2 Mit Schrauben montieren 17
5.2.3 Auf einer Unterputzdose montieren 18
5.2.4 In Mehrfachkombination montieren 18

DEUFRAITA ENGNDLESP DEU
7
6 Betriebsmodi und Konfiguration ................................................ 19
6.1 Konfigurationsmenü 19
6.1.1 Automatikmodus 20
6.1.2 Manueller Betrieb 20
6.1.3 Urlaubsmodus 21
6.1.4 Bediensperre 21
6.1.5 Programmierung der Heizprofile 22
6.1.6 Datum und Uhrzeit einstellen 24
6.1.7 Offset-Temperatur 24
6.1.8 Auswahl der Temperaturanzeige/Luftfeuchtigkeit 24
6.1.9 Konfiguration der Alpha IP Basisstation 25
6.1.10 Verbindungstest 25
7 Bedienung.................................................................................. 26
8 Anzeigen.................................................................................... 27
8.1 Statusanzeigen 27
8.2 Fehleranzeigen 28
9 Batterien wechseln .................................................................... 29
10 Reinigen..................................................................................... 30
11 Werkseinstellungen herstellen ................................................... 30
12 Außerbetriebnahme................................................................... 31
13 Entsorgen................................................................................... 32

Zu dieser Anleitung
ESPNDLENG ITAFRADEU
DEU
8
1 Zu dieser Anleitung
1.1 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung
Diese Anleitung gilt für das Alpha IP Raumbediengerät Display S Fußbodenheizung
WTHP 61001-xx. Die Anleitung enthält Informationen, die für die Inbetriebnahme
und Bedienung notwendig sind. Bevor mit dem Gerät gearbeitet wird, ist diese
Anleitung vollständig und gründlich zu lesen. Die Anleitung ist aufzubewahren und
an nachfolgende Benutzer weiterzugeben.
Diese Anleitung sowie zusätzliche Alpha IP Systeminformationen sind stets
aktuell unter www.alphaip.de zu finden.
Systeminformationen, Funktionen und Bedienschritte aus der Anleitung
des Alpha IP Access Point (HAP 2001) sind zu berücksichtigen.
1.2 Symbole
Folgende Symbole werden in dieser Anleitung verwendet:
Hinweis: Kennzeichnet eine wichtige oder nützliche Information
ÖVoraussetzung
9Ergebnis, das aus einer Handlung erfolgt

Sicherheit
DEUFRAITA ENGNDLESP DEU
9
• Aufzählung ohne feste Reihenfolge
1., 2. Anweisung mit fester Reihenfolge
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Alpha IP Raumbediengerät Display S Fußbodenheizung WTHP 61001-xx ist Be-
standteil des Alpha IP Systems und dient der
• Installation in wohnungsähnlichen Umgebungen,
• Erfassung der Ist-Temperatur (Raumtemperatur) und Luftfeuchte,
• Einstellung der Soll-Temperatur (Wohlfühltemperatur),
• Regelung der Ist-Temperatur durch Ansteuerung der Alpha IP Basisstation zur
Regelung von Fußbodenheizungen (FAL-x10x1-xxN1), verbundenen Alpha IP
Heizkörperthermostaten oder Elektroheizkörpern mit Schaltsteckdose,
• drahtlosen Kommunikation im Alpha IP Netzwerk.
Jegliche andere Verwendung, Änderungen und Umbauten sind ausdrücklich un-
tersagt. Eine nicht bestimmungsgemäße Verwendung führt zu Gefahren, für die
der Hersteller nicht haftet und zum Gewährleistungs- und Haftungsausschluss.
2.2 Sicherheitshinweise
Zum Vermeiden von Unfällen mit Personen- und Sachschäden sind alle Sicherheits-
hinweise in dieser Anleitung zu beachten. Für Personen- und Sachschäden, die

Funktion
ESPNDLENG ITAFRADEU
DEU
10
durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise ver-
ursacht werden, wird keine Haftung übernommen. In solchen Fällen erlischt jeder
Gewährleistungsanspruch! Für Folgeschäden wird keine Haftung übernommen!
• Das Gerät nur in technisch einwandfreiem Zustand verwenden.
• Die Leistungsgrenzen des Gerätes und dessen Umgebungsbedingungen einhal-
ten.
• Das Gerät nur in trockener sowie staubfreier Umgebung betreiben.
• Das Gerät keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen-
oder anderer Wärmeeinstrahlung, Kälte oder mechanischen Belastungen aus-
setzen.
• Sicherstellen, dass keine Kinder mit dem Produkt oder der Verpackung spielen.
Gegebenenfalls Kinder beaufsichtigen.
2.3 Konformität
Hiermit erklärt der Hersteller, dass das Gerät der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Inter-
netadresse verfügbar: www.alphaip.de
3 Funktion
Mit dem Alpha IP Raumbediengerät Display S Fußbodenheizung WTHP 61001-xx
kann die Raumtemperatur zeitgesteuert eingestellt werden, um so die Heizphasen
individuellen Bedürfnissen anzupassen. Das Raumbediengerät misst die Temperatur

Geräteübersicht
DEUFRAITA ENGNDLESP DEU
11
und Luftfeuchtigkeit im Raum und gibt diese zyklisch an die Alpha IP Basisstation
FAL-x10x1-xxN1 oder an verbundene Alpha IP Heizkörperthermostate weiter. Durch
die ermittelten Werte kann die Raumtemperatur exakt geregelt werden. Die ma-
nuelle Einstellung der Soll-Temperatur erfolgt über das Stellrad.
Die Kommunikation mit anderen Komponenten erfolgt über das Homematic (HmIP)
Funkprotokoll. Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungs-
weg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Störein-
flüsse können z. B. hervorgerufen werden durch Schaltvorgänge, Elektromotoren
oder defekte Elektrogeräte.
Die Reichweite in Gebäuden kann stark von der im Außenbereich (Freifeld)
abweichen.
4 Geräteübersicht
Geräteübersicht vgl. Abb. 1 auf Seite 3
(A) Wechselrahmen
(B) Raumbediengerät Display S
Fußbodenheizung
(C) Display
(D) Systemtaste (Anlerntaste und LED)
(E) Stellrad
(F) Montageplatte

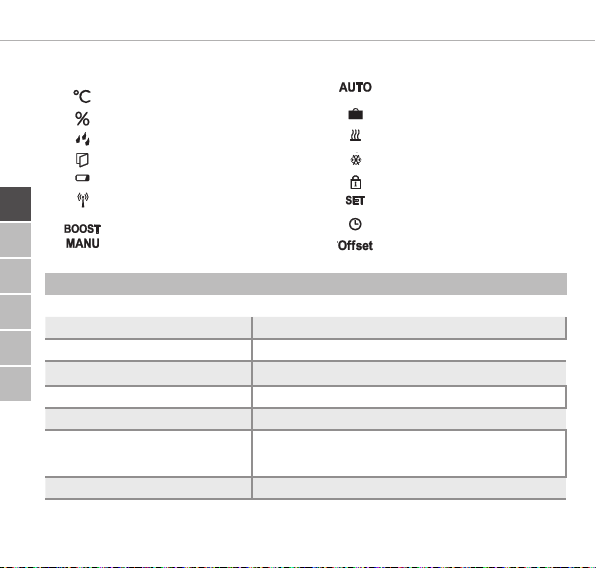

Displayübersicht

Geräteübersicht
ESPNDLENG ITAFRADEU
DEU
12
Soll-/Ist-Temperatur
Luftfeuchte
Warnung vor Betauung
Fenster-auf-Symbol
Batteriesymbol
Funkübertragung
Boost-Modus
Manueller Betrieb
Automatikbetrieb
Urlaubsmodus
Heizen
Kühlen
Bediensperre
Soll-Temperatur
Datum/Uhrzeit
Offset
4.1 Technische Daten
Geräte-Kurzbezeichnung WTHP 61001-xx
Versorgungsspannung 2x 1,5 V LR03/Micro/AAA
Stromaufnahme 50 mA max.
Batterielebensdauer 2 Jahre (typ.)
Schutzart IP20
Verschmutzungsgrad 2
Umgebungstemperatur 0 bis 35 °C

Inbetriebnahme
DEUFRAITA ENGNDLESP DEU
13
Abmessungen (B x H x T)
Ohne Rahmen 55 x 55 x 23,5 mm
Mit Rahmen 86 x 86 x 25 mm
Gewicht 100 g (inkl. Batterien)
Funkfrequenz 868,3 MHz/869,525 MHz
Empfängerkategorie SRD category 2
Typ. Funkreichweite 250 m (im Freifeld)
Duty Cycle < 1 % pro h/< 10 % pro h
Wirkungsweise Typ 1
Richtlinien 2014/53/EU Funkanlagen
5 Inbetriebnahme
5.1 Gerät anlernen
Damit das Raumbediengerät Display S Fußbodenheizung in das Alpha IP System
integriert werden und mit anderen Geräten kommunizieren kann, muss es zunächst
angelernt werden. Das Anlernen des Raumbediengerät Display S Fußbodenheizung
erfolgt direkt an die Alpha IP Basisstation oder im Verbund mit Heizkörperthermost-
aten an den Alpha IP Access Point. Beim direkten Anlernen erfolgt die Konfiguration
am Gerät, beim Anlernen an den Access Point über die Alpha IP App.

Inbetriebnahme
ESPNDLENG ITAFRADEU
DEU
14
5.1.1 Anlernen ohne Alpha IP Access Point (Standalone-Betrieb)
Beim Anlernen einen Mindestabstand von 50 cm zwischen den Geräten
einhalten.
Der Anlernvorgang kann durch erneute kurze Betätigung der Anlerntaste
abgebrochen werden. Dies wird durch rotes Aufleuchten der Geräte-LED
bestätigt.
Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach
30 Sekunden beendet.
Soll das Raumbediengerät Display S Fußbodenheizung an die Alpha IP Basisstation
angelernt werden, müssen die beiden zu verknüpfenden Geräte in den Anlernmo-
dus gebracht werden.
1. An der Alpha IP Basisstation (siehe Anleitung Alpha IP Basisstation) den gewünsch-
ten Kanal auswählen.
2. Für 4 Sekunden die Systemtaste der Alpha IP Basisstation drücken, bis die LED
der Systemtaste schnell orange blinkt.
9Die Geräte-LED beginnt orange zu blinken.
3. Das Raumbediengerät Display S Fußbodenheizung aus dem Wechselrahmen he-
rausziehen (vgl. Abb. 5 auf Seite 4).

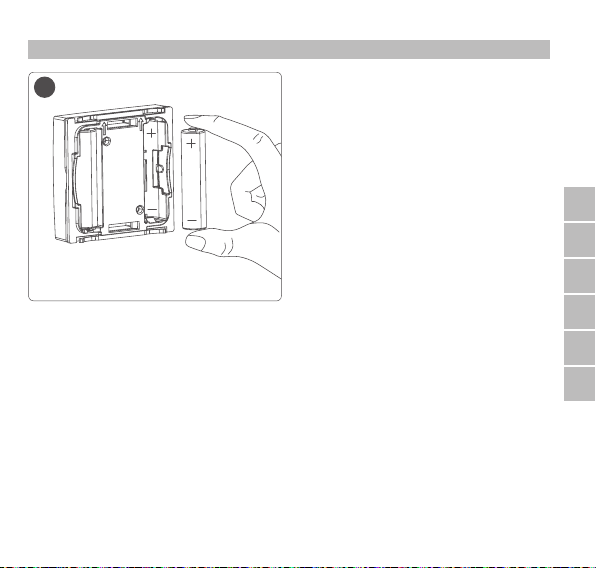

4. Isolierstreifen aus dem Batteriefach herausziehen oder Batterien ein-

Inbetriebnahme
DEUFRAITA ENGNDLESP DEU
15
legen. Falls bereits Batterien eingelegt sind, Systemtaste (D) für mind.
4 s drücken, um den Anlernmodus zu aktivieren.
9Der Anlernmodus wird automatisch für 3 Minuten aktiviert.
9Die Geräte-LED blinkt orange.
Nach einem erfolgreichen Anlernvorgang leuchtet die LED grün. Leuchtet
die LED rot, den Vorgang wiederholen.
5.1.2 Anlernen an Alpha IP Access Point
Für die Steuerung über die Alpha IP App muss das Anlernen des WTHP 61001-xx
über den Access Point (HAP 21001) erfolgen. Gerät wie folgt anlernen:
ÖDer Alpha IP Access Point wurde über die Alpha IP App eingerichtet (siehe An-
leitung HAP 21001).
1. Die Alpha IP App auf dem Smartphone öffnen.
2. Den Menüpunkt Gerät Anlernen auswählen.
3. Das Raumbediengerät Display S Fußbodenheizung aus dem Wechselrahmen he-
rausziehen (vgl. Abb. 5 auf Seite 4).
4. Isolierstreifen aus dem Batteriefach herausziehen oder Batterien einlegen. Falls
Batterien eingelegt sind, die Systemtaste (D) kurz drücken, um den Anlernmo-
dus zu aktivieren.
5. Das Gerät erscheint automatisch in der Alpha IP App.
6. Zur Bestätigung die letzten vier Ziffern der Gerätenummer (SGTIN) eingeben oder

Inbetriebnahme
ESPNDLENG ITAFRADEU
DEU
16
den beiliegenden QR-Code Scannen. Die Gerätenummer befindet sich unter dem
QR-Code bzw. im Batteriefach.
Nach einem erfolgreichen Anlernvorgang leuchtet die LED grün. Leuchtet
die LED rot, den Vorgang wiederholen.
7. Den Anweisungen in der App folgen.
5.2 Montage
Aufgrund des Batteriebetriebs kann der Montageort flexibel gewählt werden. Die
Montage kann im mitgelieferten Wechselrahmen durch Verschrauben oder Aufkle-
ben der Montageplatte erfolgen. Eine Integration in eine bestehende Schalterserie
ist ebenfalls möglich.
5.2.1 Mit Klebestreifen montieren
Abhängig vom Untergrund kann die Montage mit den mitgelieferten doppelsei-
tigen Klebestreifen oder mit den mitgelieferten Schrauben erfolgen. Die Monta-
ge ist auf unterschiedlichen Untergründen wie z.B. Mauerwerk, Möbeln, Fliesen
oder Glas möglich.
ÖDie Inbetriebnahme ist durchgeführt und das Gerät ist zusammengesetzt.
1. Eine geeignete Montageposition auswählen.
Bei einer Montage mit Klebestreifen, muss der Untergrund des Montage-
orts glatt, eben, unbeschädigt, sauber, fett- und lösungsmittelfrei sein.

Inbetriebnahme
DEUFRAITA ENGNDLESP DEU
17
2. Die Schutzfolie von einer Seite des Klebestreifens entfernen.
3. Die Klebestreifen auf der Rückseite der Montageplatte in den dafür vorgesehe-
nen Vertiefungen befestigen (vgl. Abb. 4 auf Seite 4)
4. Die Schutzfolie von der zweiten Seite des Klebestreifens entfernen.
5. Das Gerät an der gewünschte Position horizontal ausrichten und festdrücken.
5.2.2 Mit Schrauben montieren
1. Eine geeignete Montageposition auswählen.
2. Sicherstellen, dass keine Leitungen an der Position verlaufen.
3. Die Montageplatte vom Gerät lösen.
4. Die Montageplatte an die Montageposition halten. Darauf achten, dass der Pfeil
auf der Vorderseite der Montageplatte nach oben zeigt.
5. Die Montageplatte horizontal ausrichten.
6. Zwei diagonal gegenüberliegende Bohrlöcher anhand der Montageplatte an-
zeichnen (vgl. P in Abb. 2).
7. Bei Steinwänden vorgezeichnete Löcher mit einen 5mm Steinbohrer bohren.
Bei Holzwänden können die Schrauben direkt eingeschraubt werden. Eine
Bohrung mit einem 1,5mm Holzbohrer kann das Eindrehen der Schrauben
erleichtern.
8. Die Dübel in die Bohrungen einsetzen.
9. Die Montageplatte mittels der mitgelieferten Schrauben montieren (vgl. Abb.
3 auf Seite 4).

Inbetriebnahme
ESPNDLENG ITAFRADEU
DEU
18
10. Den Wechselrahmen auf die Montageplatte setzen.
11. Das Gerät auf die Montageplatte aufsetzen und in die Klammern einrasten.
5.2.3 Auf einer Unterputzdose montieren
Die Befestigungslöcher in der Montageplatte können für die Montage auf einer
Unterputzdose verwendet werden.
1. Die Montageplatte vom Gerät lösen.
2. Die Montageplatte horizontal auf der Unterputzdose ausrichten.
3. Die Montageplatte mittels passenden Schrauben montieren (vgl. Q in Abb. 2).
4. Den Wechselrahmen auf die Montageplatte setzen.
5. Das Gerät auf die Montageplatte aufsetzen und in die Klammern einrasten.
5.2.4 In Mehrfachkombination montieren
Das Gerät kann mit Rahmen anderer Hersteller verwendet oder in einen Mehr-
fachrahmen integriert werden. Bei der Montage in Mehrfachkombinationen die
Montageplatte des Gerätes bündig neben den bereits befestigten Montageplat-
ten/Tragringen anbringen und daran ausrichten. Das Gerät passt in die Rahmen
folgender Hersteller:
Hersteller Rahmen
Berker S.1, B.1, B.3, B.7 Glas
ELSO Joy

Betriebsmodi und Konfiguration
DEUFRAITA ENGNDLESP DEU
19
GIRA System 55, Standard 55, E2, E22, Event, Esprit
merten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan
JUNG A 500, AS 500, A plus, A creation
6 Betriebsmodi und Konfiguration
Durch langes Drücken auf das Stellrad (E) wird das Konfigurationsmenü geöffnet.
Folgende Symbole/Menüs stehen durch Drehen zur Verfügung und werden durch
kurzes Drücken des Stellrads ausgewählt.
6.1 Konfigurationsmenü
Durch langes Drücken auf das Stellrad (E) wird das Konfigurationsmenü geöffnet.
Folgende Symbole/Menüs stehen durch Drehen zur Verfügung und werden durch
kurzes Drücken des Stellrads ausgewählt.
Kapitel Anzeige Bedeutung
6.1.1 Automatikbetrieb
6.1.2 Manueller Betrieb
6.1.3 Urlaubsmodus*
6.1.4 Bediensperre*
6.1.5 Programmierung der Heizprofile*

Betriebsmodi und Konfiguration
ESPNDLENG ITAFRADEU
DEU
20
Kapitel Anzeige Bedeutung
6.1.6 Datum und Uhrzeit*
6.1.7 Offset-Temperatur*
6.1.8 Auswahl der Temperaturanzeige/Luftfeuchtigkeit*
6.1.9 Konfiguration Basisstation*
6.1.9 Verbindungstest
*nur im Standalone-Betrieb auswählbar
6.1.1 Automatikmodus
Zur Aktivierung des Automatikbetriebs wie folgt vorgehen:
1. Lange auf das Stellrad (E) drücken, um das Konfigurationsmenü zu öffnen.
2. Das Symbol „ “ auswählen und durch kurzes Drücken Auswahl bestätigen.
6.1.2 Manueller Betrieb
Zur Aktivierung des manuellen Betriebs, wie folgt vorgehen:
1. Lange auf das Stellrad (E) drücken, um das Konfigurationsmenü zu öffnen.
2. Das Symbol „ “ auswählen und durch kurzes Drücken Auswahl bestätigen.
3. Stellrad drehen, um die gewünschte Temperatur einzustellen.
