ALZA CM492 User manual

CM492
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

2
English
3 –8
Čeština
9 –14
Slovenčina
15 –20
Magyar
21 –26
Deutsch
27 –32

3
Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention to
the safety instructions. If you have any questions or comments about the device, please
contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Prague 7, www.alza.cz

4

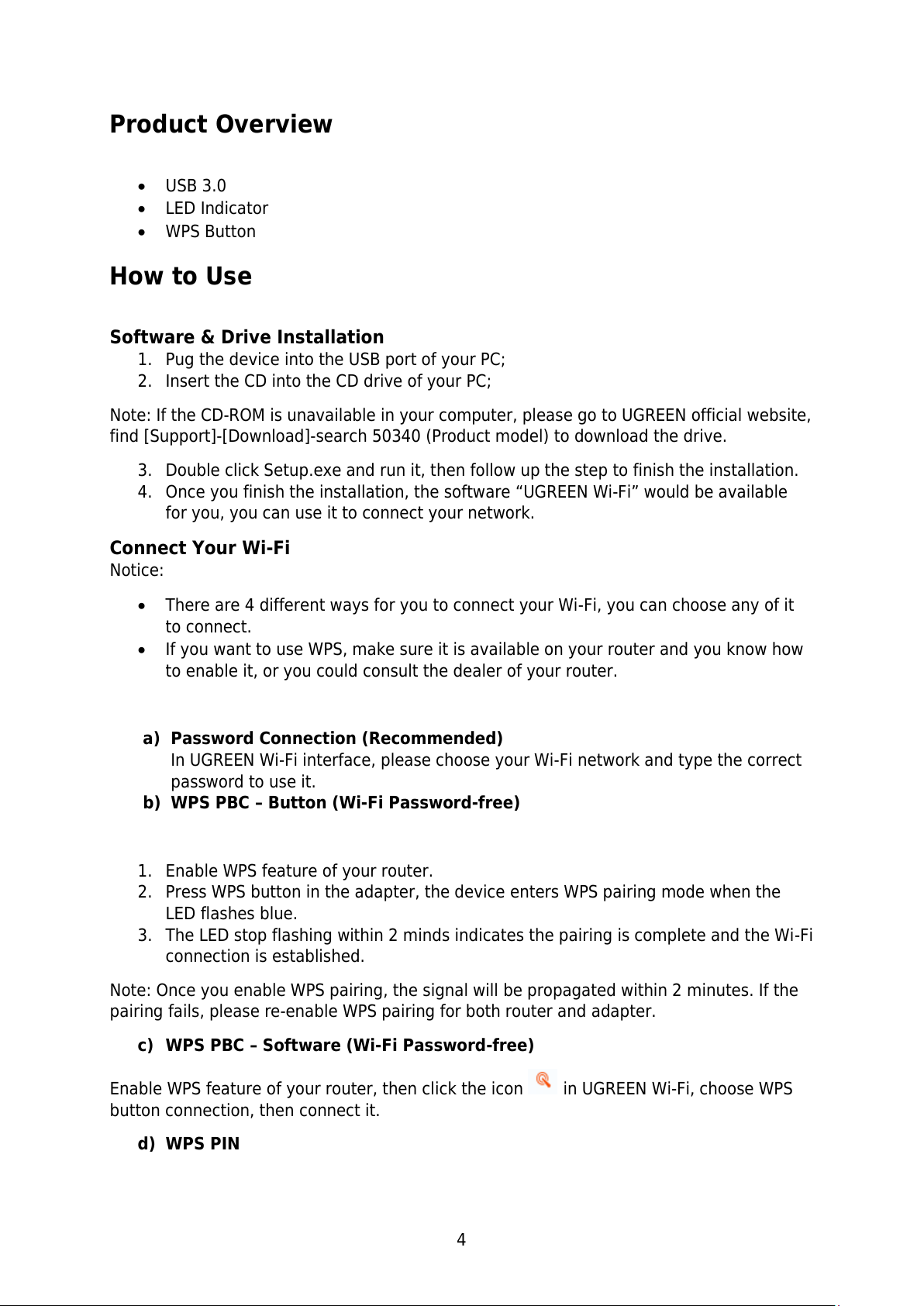

Product Overview
USB 3.0
LED Indicator
WPS Button
How to Use
Software & Drive Installation
1. Pug the device into the USB port of your PC;
2. Insert the CD into the CD drive of your PC;
Note: If the CD-ROM is unavailable in your computer, please go to UGREEN official website,
find [Support]-[Download]-search 50340 (Product model) to download the drive.
3. Double click Setup.exe and run it, then follow up the step to finish the installation.
4. Once you finish the installation, the software “UGREEN Wi-Fi”would be available
for you, you can use it to connect your network.
Connect Your Wi-Fi
Notice:
There are 4 different ways for you to connect your Wi-Fi, you can choose any of it
to connect.
If you want to use WPS, make sure it is available on your router and you know how
to enable it, or you could consult the dealer of your router.
a) Password Connection (Recommended)
In UGREEN Wi-Fi interface, please choose your Wi-Fi network and type the correct
password to use it.
b) WPS PBC –Button (Wi-Fi Password-free)
1. Enable WPS feature of your router.
2. Press WPS button in the adapter, the device enters WPS pairing mode when the
LED flashes blue.
3. The LED stop flashing within 2 minds indicates the pairing is complete and the Wi-Fi
connection is established.
Note: Once you enable WPS pairing, the signal will be propagated within 2 minutes. If the
pairing fails, please re-enable WPS pairing for both router and adapter.
c) WPS PBC –Software (Wi-Fi Password-free)
Enable WPS feature of your router, then click the icon in UGREEN Wi-Fi, choose WPS
button connection, then connect it.
d) WPS PIN

5
Enable WPS-PIN feature of your router, then click the icon in UGREEN Wi-Fi, choose
PIN code connection, type the PIN code of your router to connect it.
Note: Different from password, the PIN code (8-digit long) is an internal code in router for
WPS connection ONLY. Please consult dealer to acquire your PIN code.
Specifications
Hardware
Interface
1 x USB 3.0
Wi-Fi Antenna
2 x Internal PIFA antenna
Wireless
Transmission Rate
4000Mbps (2.4GHz)
9000Mbps (5GHz)
Network Standard
IEEE802.11b/g/n (2.4GHz)
IEEE 802.11a/ac (5GHz)
Transmission Power
≤20dBm
Wireless
Encryption
WPA-PSK, WPA2-PSK
WPA/WPA2-PSK/64/128
WEP
Working Mode
Station/Soft-AP
Compatibility
Windows/macOS/Linux
Notes:
Disconnect the product to computer when not in use.
Do not operate in a moist environment.
Do not plug or unplug the product forcibly in case of damage.
Keep out of reach of children.
Package Contents
1 x AC1300 Dual-Band Wireless Adapter
1 x Driver CD
1 x User Manual

6

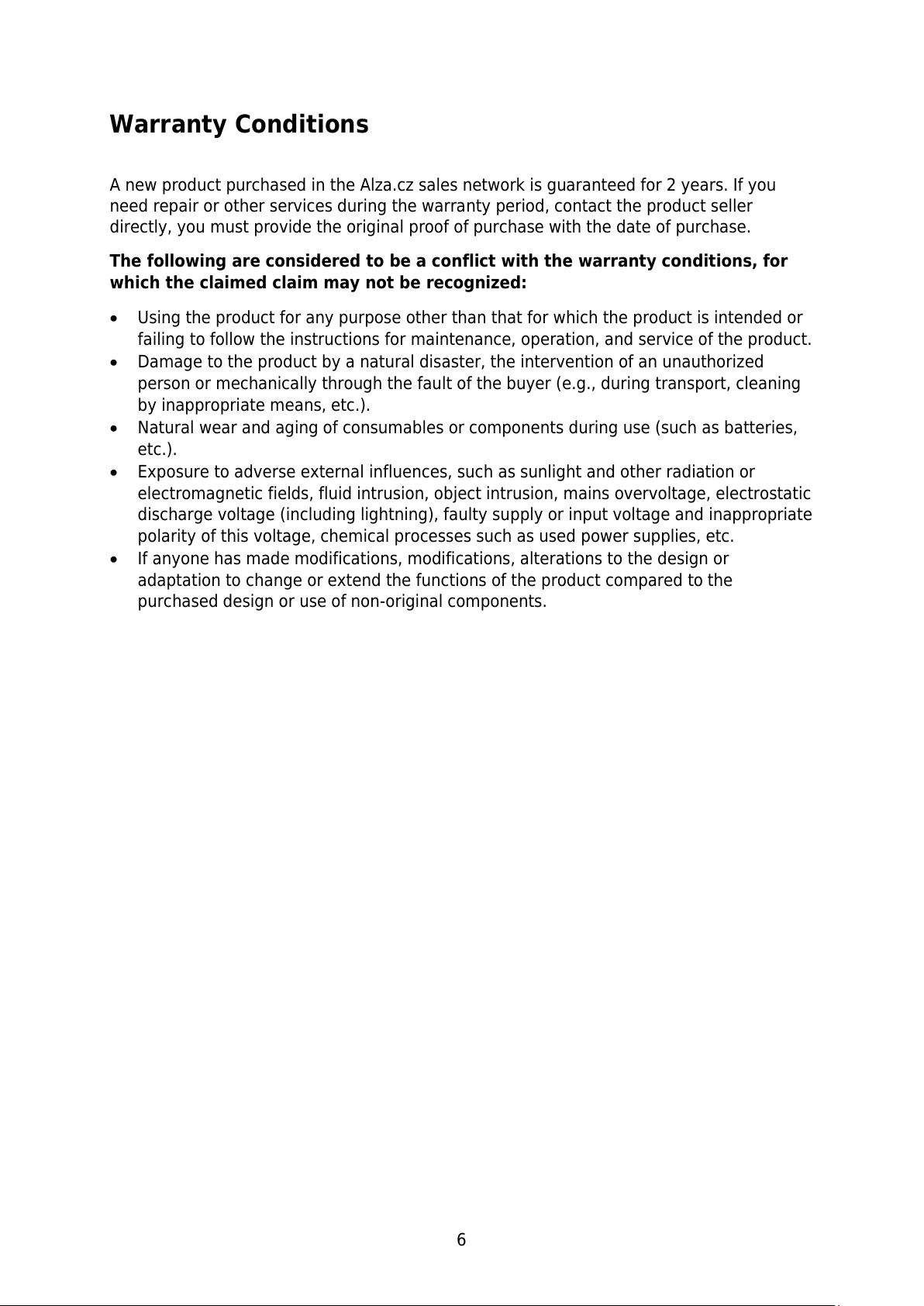

Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for
which the claimed claim may not be recognized:
Using the product for any purpose other than that for which the product is intended or
failing to follow the instructions for maintenance, operation, and service of the product.
Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g., during transport, cleaning
by inappropriate means, etc.).
Natural wear and aging of consumables or components during use (such as batteries,
etc.).
Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage, electrostatic
discharge voltage (including lightning), faulty supply or input voltage and inappropriate
polarity of this voltage, chemical processes such as used power supplies, etc.
If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.

7
EU Declaration of Conformity
This product meets all the basic requirements of the applicable EU Directives for safe use,
including the requirements for the content of hazardous substances in the product.

8
WEEE
This product must not be disposed of as normal household waste in accordance with the
EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU). Instead,
it shall be returned to the place of purchase or handed over to a public collection point for
the recyclable waste. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product. Contact your
local authority or the nearest collection point for further details. Improper disposal of this
type of waste may result in fines in accordance with national regulations.

9

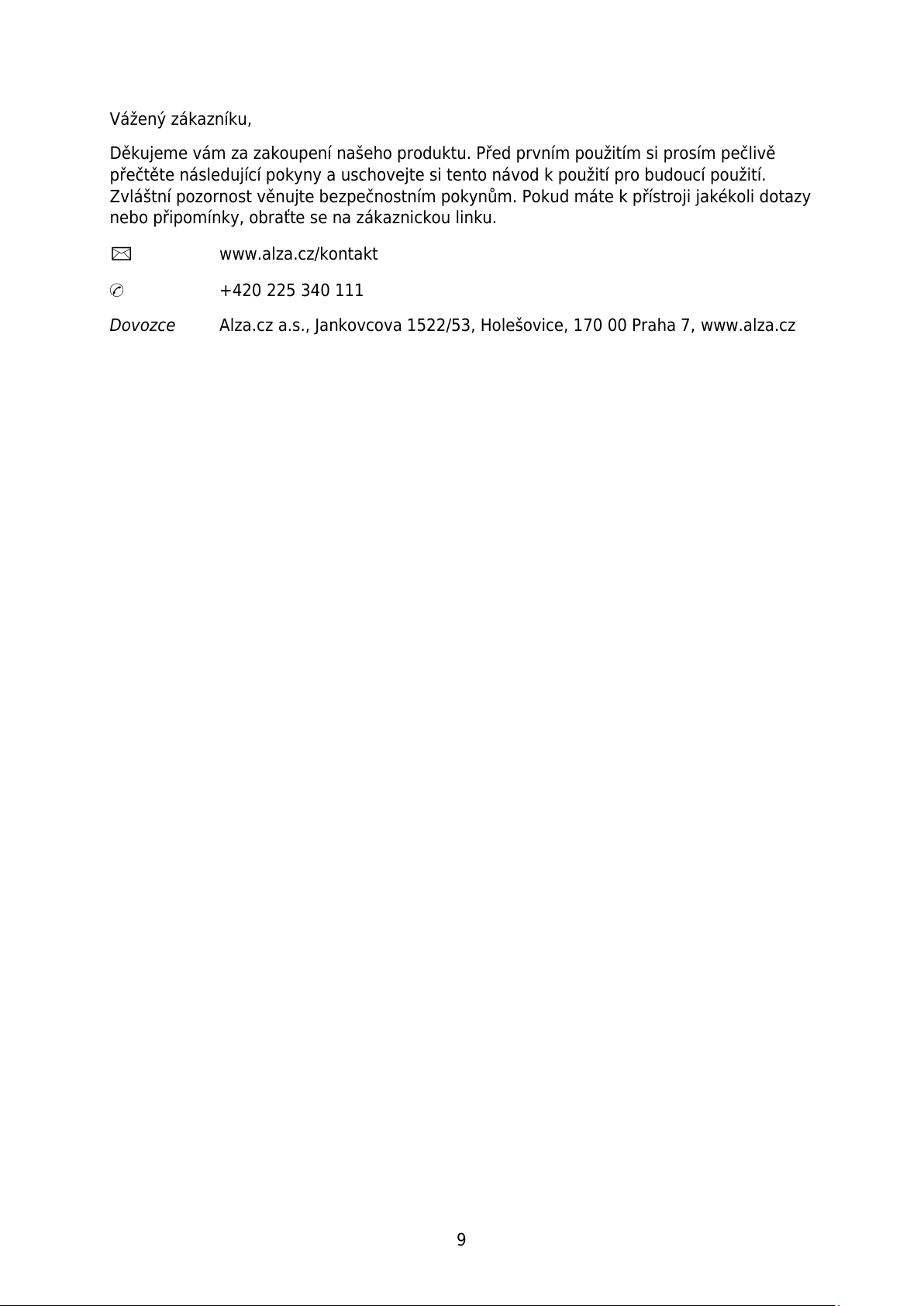

Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a uschovejte si tento návod k použití pro budoucí použití.
Zvláštní pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli dotazy
nebo připomínky, obraťte se na zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

10
Přehled produktu
USB 3.0
Indikátor LED
Tlačítko WPS
Používání
Instalace
1. Připojte zařízení k portu USB počítače;
2. Vložte disk CD do jednotky CD v počítači;
Poznámka: Pokud není disk CD-ROM ve vašem počítači k dispozici, přejděte na oficiální
webové stránky společnosti UGREEN, vyhledejte [Support]-[Download]-search 50340
(Product model) a stáhněte si jednotku.
1. Dvakrát klikněte na soubor Setup.exe a spusťte jej, poté postupujte podle pokynů k
dokončení instalace.
2. Po dokončení instalace budete mít k dispozici software "UGREEN Wi-Fi", který
můžete použít k připojení k síti.
Připojení Wi-Fi
Upozornění:
K dispozici jsou 4 různé způsoby připojení Wi-Fi, pro připojení si můžete vybrat
kterýkoli z nich.
Pokud chcete použít WPS, ujistěte se, že je ve vašem routeru k dispozici a že víte,
jak jej povolit, nebo se obraťte na prodejce vašeho routeru.
a) Připojení pomocí hesla (doporučeno)
V rozhraní Wi-Fi UGREEN vyberte síť Wi-Fi a zadejte správné heslo pro její použití.
b) WPS PBC - Tlačítko (bez hesla Wi-Fi)
1. Povolte funkci WPS směrovače.
2. Stiskněte tlačítko WPS na adaptéru, zařízení přejde do režimu párování WPS, když
LED bliká modře.
3. LED přestane blikat během 2 minut, což znamená, že párování je dokončeno a
připojení Wi-Fi je navázáno.
Poznámka: Jakmile povolíte párování WPS, signál se rozšíří do 2 minut. Pokud se párování
nezdaří, znovu povolte párování WPS pro router i adaptér.
c) WPS PBC - Software (bez hesla Wi-Fi)
Povolte funkci WPS routeru, klikněte na ikonu v UGREEN Wi-Fi, vyberte připojení
tlačítkem WPS a připojte jej.
d) PIN WPS

11
Povolte funkci WPS-PIN vašeho routeru, poté klikněte na ikonu v UGREEN Wi-Fi,
vyberte připojení pomocí kódu PIN a zadejte kód PIN vašeho routeru pro připojení.
Poznámka: Kód PIN (8místný) se liší od hesla a je interním kódem směrovače určeným
POUZE pro připojení WPS. Kód PIN získáte u prodejce.
Specifikace
Hardware
Rozhraní
1 x USB 3.0
Anténa Wi-Fi
2 x interní anténa PIFA
Bezdrátové připojení
Rychlost přenosu
4000 Mb/s (2,4 GHz)
9000 Mb/s (5 GHz)
Síťový standard
IEEE802.11b/g/n (2,4
GHz)
IEEE 802.11a/ac (5 GHz)
Přenosový výkon
≤20dBm
Bezdrátové připojení
Šifrování
WPA-PSK, WPA2-PSK
WPA/WPA2-PSK/64/128
WEP
Pracovní režim
Stanice/Soft-AP
Kompatibilita
Windows/macOS/Linux
Poznámky:
Pokud výrobek nepoužíváte, odpojte jej od počítače.
Nepoužívejte jej ve vlhkém prostředí.
V případě poškození výrobek násilně nezapojujte ani neodpojujte.
Uchovávejte mimo dosah dětí.
Obsah balení
1 x dvoupásmový bezdrátový adaptér AC1300
1 x CD s ovladači
1 x uživatelská příručka

12

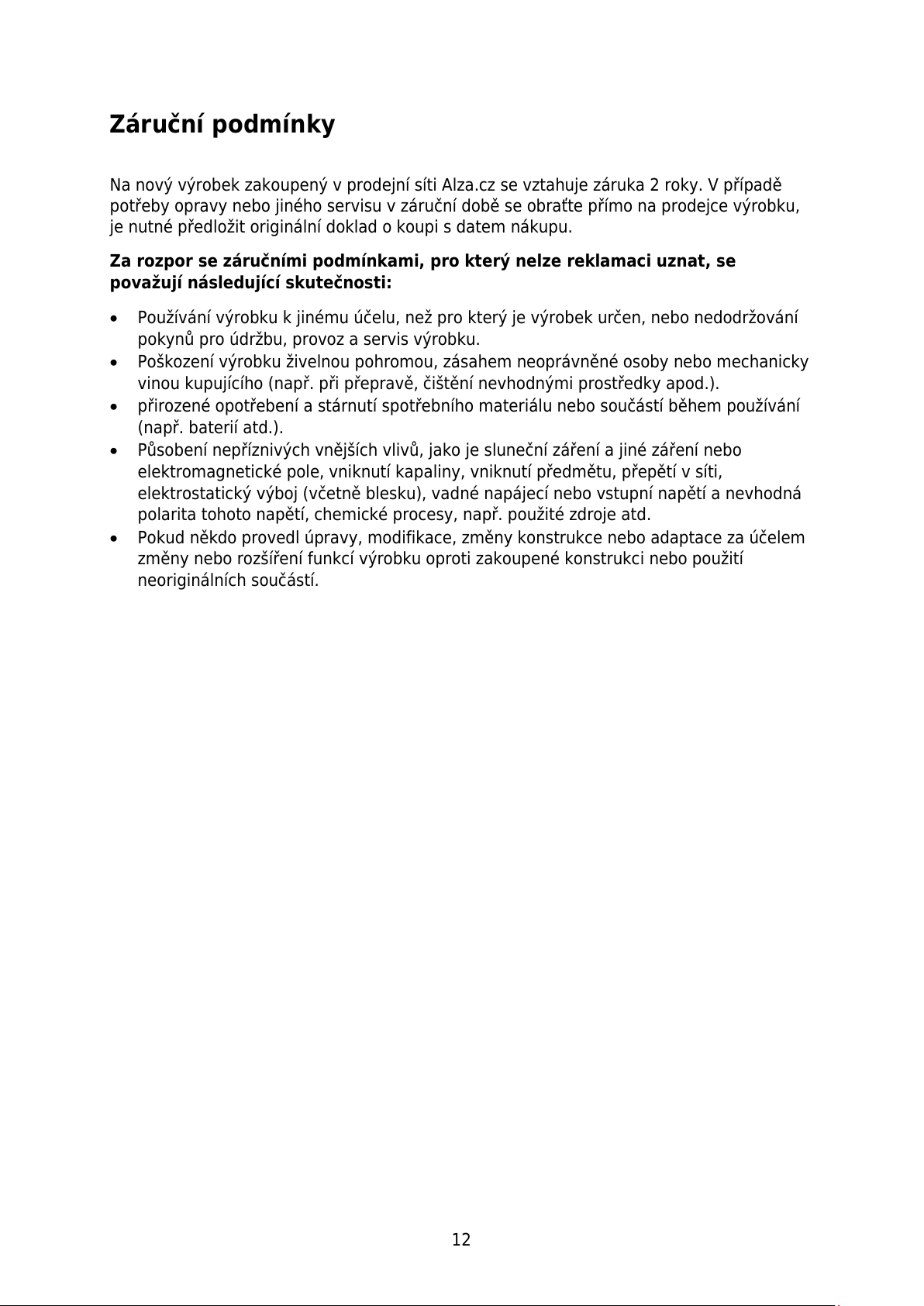

Záruční podmínky
Na nový výrobek zakoupený v prodejní síti Alza.cz se vztahuje záruka 2 roky. V případě
potřeby opravy nebo jiného servisu v záruční době se obraťte přímo na prodejce výrobku,
je nutné předložit originální doklad o koupi s datem nákupu.
Za rozpor se záručními podmínkami, pro který nelze reklamaci uznat, se
považují následující skutečnosti:
Používání výrobku k jinému účelu, než pro který je výrobek určen, nebo nedodržování
pokynů pro údržbu, provoz a servis výrobku.
Poškození výrobku živelnou pohromou, zásahem neoprávněné osoby nebo mechanicky
vinou kupujícího (např. při přepravě, čištění nevhodnými prostředky apod.).
přirozené opotřebení a stárnutí spotřebního materiálu nebo součástí během používání
(např. baterií atd.).
Působení nepříznivých vnějších vlivů, jako je sluneční záření a jiné záření nebo
elektromagnetické pole, vniknutí kapaliny, vniknutí předmětu, přepětí v síti,
elektrostatický výboj (včetně blesku), vadné napájecí nebo vstupní napětí a nevhodná
polarita tohoto napětí, chemické procesy, např. použité zdroje atd.
Pokud někdo provedl úpravy, modifikace, změny konstrukce nebo adaptace za účelem
změny nebo rozšíření funkcí výrobku oproti zakoupené konstrukci nebo použití
neoriginálních součástí.

13
EU prohlášení o shodě
Tento výrobek splňuje všechny základní požadavky platných směrnic EU pro bezpečné
používání, včetně požadavků na obsah nebezpečných látek ve výrobku.

14

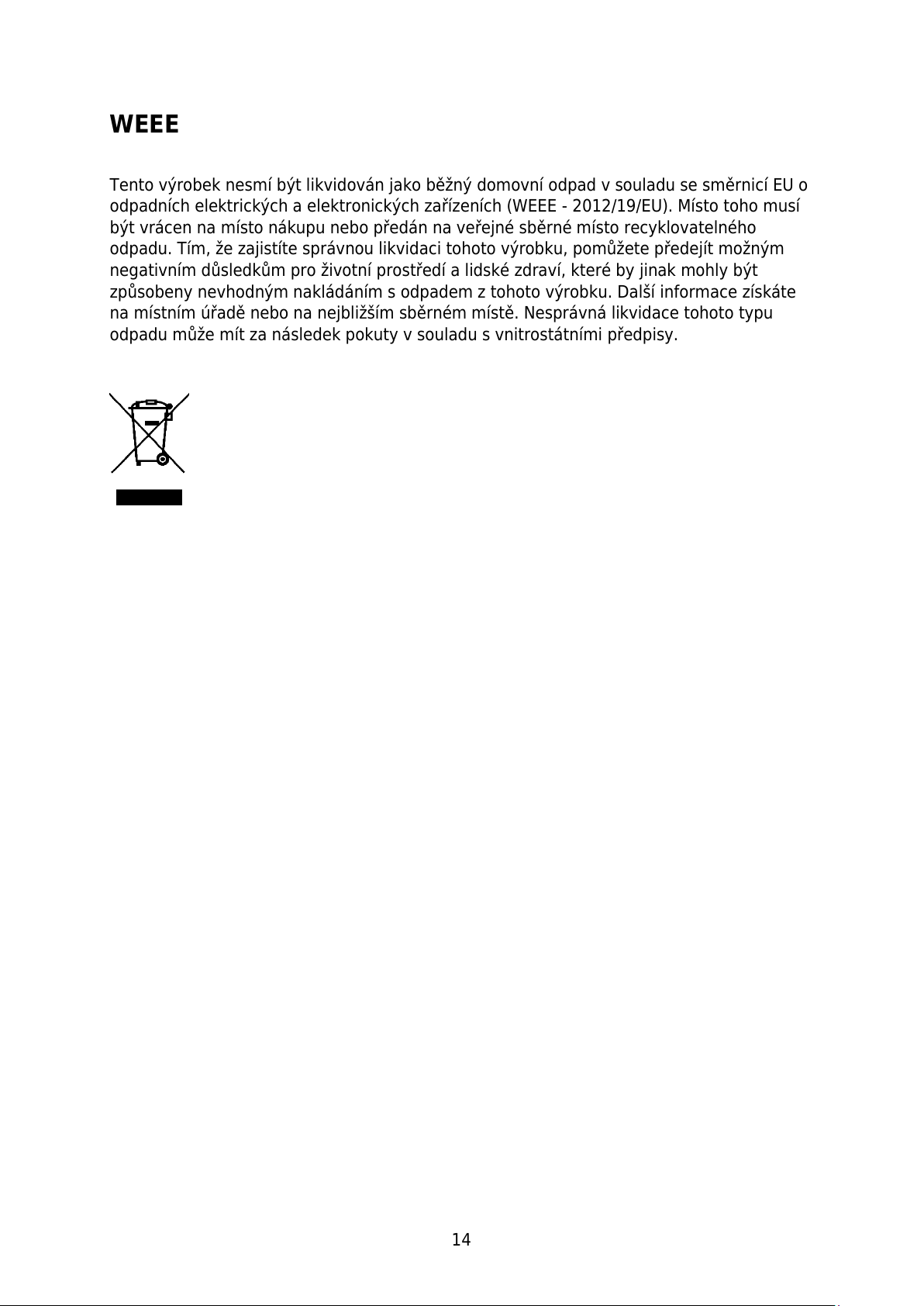

WEEE
Tento výrobek nesmí být likvidován jako běžný domovní odpad v souladu se směrnicí EU o
odpadních elektrických a elektronických zařízeních (WEEE - 2012/19/EU). Místo toho musí
být vrácen na místo nákupu nebo předán na veřejné sběrné místo recyklovatelného
odpadu. Tím, že zajistíte správnou likvidaci tohoto výrobku, pomůžete předejít možným
negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak mohly být
způsobeny nevhodným nakládáním s odpadem z tohoto výrobku. Další informace získáte
na místním úřadě nebo na nejbližším sběrném místě. Nesprávná likvidace tohoto typu
odpadu může mít za následek pokuty v souladu s vnitrostátními předpisy.

15
Vážený zákazník,
ďakujeme vám za zakúpenie nášho výrobku. Pred prvým použitím si pozorne prečítajte
nasledujúce pokyny a uschovajte si tento návod na použitie. Venujte osobitnú pozornosť
bezpečnostným pokynom. Ak máte akékoľvek otázky alebo pripomienky k prístroju,
obráťte sa na linku služieb zákazníkom.
✉www.alza.sk/kontakt
✆[phone]
Dovozca Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

16
Prehľad produktov
USB 3.0
Indikátor LED
Tlačidlo WPS
Ako používať
Inštalácia softvéru a pohonu
1. Pripojte zariadenie k portu USB v počítači;
2. Vložte disk CD do jednotky CD v počítači;
Poznámka: Ak vo vašom počítači nie je k dispozícii jednotka CD-ROM, prejdite na oficiálnu
webovú stránku spoločnosti UGREEN, vyhľadajte [Support]-[Download]-vyhľadať 50340
(Model výrobku) a stiahnite si jednotku.
3. Dvakrát kliknite na súbor Setup.exe, spustite ho a podľa pokynov dokončite
inštaláciu.
4. Po dokončení inštalácie získate softvér "UGREEN Wi-Fi", ktorý môžete použiť na
pripojenie k sieti.
Pripojenie Wi-Fi
Upozornenie:
K dispozícii sú 4 rôzne spôsoby pripojenia Wi-Fi, na pripojenie si môžete vybrať
ktorýkoľvek z nich.
Ak chcete používať protokol WPS, uistite sa, že je na vašom routeri k dispozícii a že
viete, ako ho aktivovať, alebo sa obráťte na predajcu routeru.
a) Pripojenie pomocou hesla (odporúčané)
Vyberte sieť Wi-Fi v rozhraní UGREEN Wi-Fi a zadajte správne heslo na jej
používanie.
b) WPS PBC - tlačidlo (bez hesla Wi-Fi)
1. Povoľte funkciu WPS smerovača.
2. Stlačte tlačidlo WPS na adaptéri, zariadenie prejde do režimu párovania WPS, keď
LED bliká modro.
3. Kontrolka LED prestane blikať do 2 minút, čo znamená, že párovanie je dokončené
a pripojenie Wi-Fi je vytvorené.
Poznámka: Keď povolíte párovanie WPS, signál sa rozšíri do 2 minút. Ak párovanie zlyhá,
znovu povoľte párovanie WPS pre smerovač aj adaptér.
c) WPS PBC - softvér (bez hesla Wi-Fi)
Povoľte funkciu WPS smerovača, kliknite na ikonu v službe UGREEN Wi-Fi, vyberte
pripojenie WPS a pripojte ho.

17

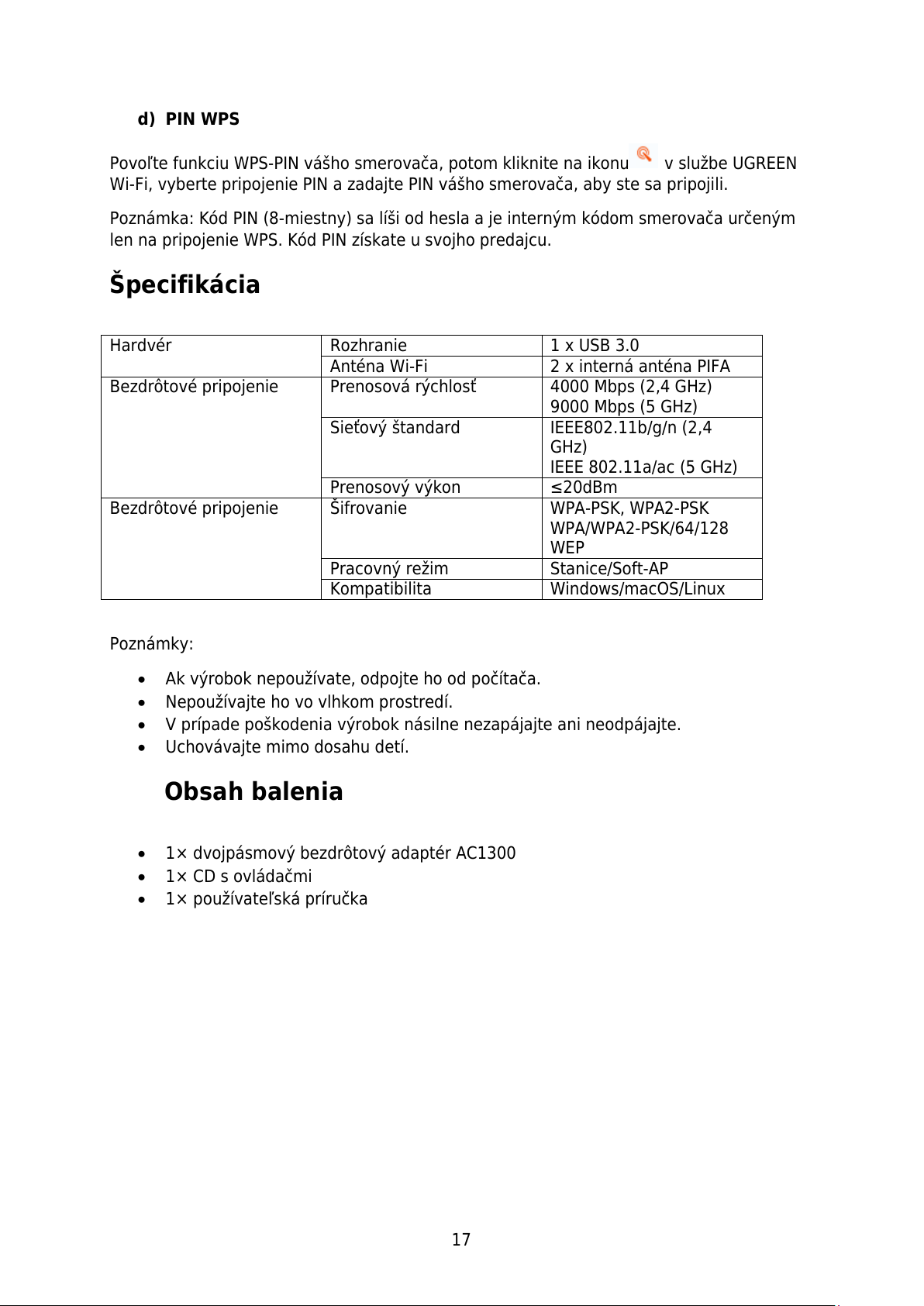

d) PIN WPS
Povoľte funkciu WPS-PIN vášho smerovača, potom kliknite na ikonu v službe UGREEN
Wi-Fi, vyberte pripojenie PIN a zadajte PIN vášho smerovača, aby ste sa pripojili.
Poznámka: Kód PIN (8-miestny) sa líši od hesla a je interným kódom smerovača určeným
len na pripojenie WPS. Kód PIN získate u svojho predajcu.
Špecifikácia
Hardvér
Rozhranie
1 x USB 3.0
Anténa Wi-Fi
2 x interná anténa PIFA
Bezdrôtové pripojenie
Prenosová rýchlosť
4000 Mbps (2,4 GHz)
9000 Mbps (5 GHz)
Sieťový štandard
IEEE802.11b/g/n (2,4
GHz)
IEEE 802.11a/ac (5 GHz)
Prenosový výkon
≤20dBm
Bezdrôtové pripojenie
Šifrovanie
WPA-PSK, WPA2-PSK
WPA/WPA2-PSK/64/128
WEP
Pracovný režim
Stanice/Soft-AP
Kompatibilita
Windows/macOS/Linux
Poznámky:
Ak výrobok nepoužívate, odpojte ho od počítača.
Nepoužívajte ho vo vlhkom prostredí.
V prípade poškodenia výrobok násilne nezapájajte ani neodpájajte.
Uchovávajte mimo dosahu detí.
Obsah balenia
1× dvojpásmový bezdrôtový adaptér AC1300
1× CD s ovládačmi
1× používateľská príručka

18
Záručné podmienky
Na nový výrobok zakúpený v predajnej sieti Alza.sk sa vzťahuje záruka 2 roky. V prípade
potreby opravy alebo iného servisu v záručnej dobe sa obráťte priamo na predajcu
výrobku, je nutné predložiť originálny doklad o kúpe s dátumom nákupu.
Za rozpor so záručnými podmienkami, pre ktorý nemožno reklamáciu uznať, sa
považujú nasledujúce skutočnosti:
Používanie výrobku na iný účel, než na ktorý je výrobok určený alebo
nedodržiavanie pokynov pre údržbu, prevádzku a servis výrobku.
Poškodenie výrobku živelnou pohromou, zásahom neoprávnenej osoby alebo
mechanicky vinou kupujúceho (napr. pri preprave, čistení nevhodnými
prostriedkami a pod.).
Prirodzené opotrebovanie a starnutie spotrebného materiálu alebo súčastí počas
používania (napr. batérií atď.)
Pôsobenie nepriaznivých vonkajších vplyvov, ako je slnečné žiarenie a iné žiarenie
alebo elektromagnetické pole, vniknutie kvapaliny, vniknutie predmetu, prepätie v
sieti, elektrostatický výboj (vrátane blesku), chybné napájacie alebo vstupné
napätie a nevhodná polarita tohto napätia, chemické procesy, napr. použité zdroje
atď.
Ak niekto vykonal úpravy, modifikácie, zmeny konštrukcie alebo adaptácie za
účelom zmeny alebo rozšírenia funkcií výrobku oproti zakúpenej konštrukcii alebo
použitie neoriginálnych súčastí.

19
EÚ prehlásenie o zhode
Tento výrobok spĺňa všetky základné požiadavky platných smerníc EÚ na bezpečné
používanie vrátane požiadaviek na obsah nebezpečných látok vo výrobku.

20
WEEE
Tento výrobok nesmie byť likvidovaný ako bežný domový odpad v súlade so smernicou EÚ
o odpadových elektrických a elektronických zariadeniach (WEEE - 2012/19/EÚ). Namiesto
toho musí byť vrátený na miesto nákupu alebo odovzdaný na verejné zberné miesto
recyklovateľného odpadu. Tým, že zaistíte správnu likvidáciu tohto výrobku, pomôžete
predísť možným negatívnym dôsledkom pre životné prostredie a ľudské zdravie, ktoré by
inak mohli byť spôsobené nevhodným nakladaním s odpadom z tohto výrobku. Ďalšie
informácie získate na miestnom úrade alebo na najbližšom zbernom mieste. Nesprávna
likvidácia tohto typu odpadu môže mať za následok pokuty v súlade s vnútroštátnymi
predpismi.
