AM.PM joy F8540000 User manual

JOY

2 3
F8540000
F8550000
F8540000
F8550000
INSTRUCTION ON INSTALLATION, OPERATION AND MAINTENANCE OF MIXER
MIXER FOR SHOWER WITH THERMOSTAT
EN

4 5
Operating interval of pressure in water
supply network 0,5–6,0 Atm. (50–620 kPa).
Recommended pressure interval in water
supply network 2,0–5,0 Atm (206–515 kPa).
Difference of cold and hot water pressure
may come up to ± 10%. In case of deviation
of water supply system pressure parameters
to the specied values installation of devices
for pressure increase / reduction is required.
Water temperature hot water supply network
is ≤80 °С. Recommended temperature of
water in cold water supply network is 20 °С,
in hot water supply network 60 °С.
To avoid mechanical (abrasive) particles
penetration inside the product it is
compulsorily required to install lters of
100–300 mc.

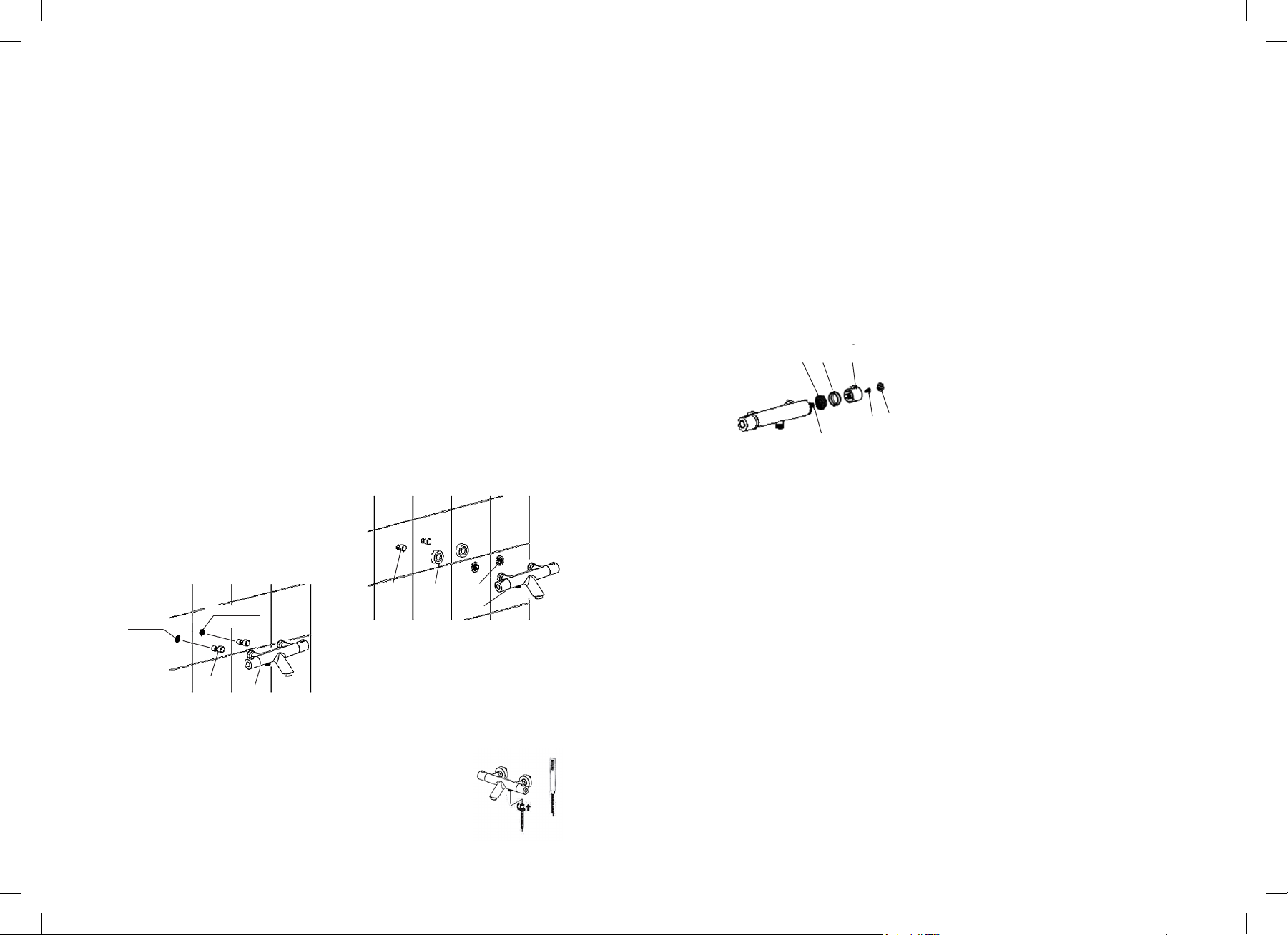

MIXER INSTALLATION
1. Disconnect hot and cold water supply.
Screw in eccentric connectors (2) into
water supply pipes outlets having sealed
the thread part preliminary with sealer. Find
position for eccentric connectors for them
to coincide and be adjusted to the mixer
connecting position (1), herewith mixer
position should be horizontal.
Attention! Before mixer installation check
correctness of connections in water supply
network: hot water connection should be
taken out from the left side and cold water
connection should be taken out from the
left side of the product housing. During
mixer installation with gas water heater it is
necessary to know the parameters of water
output pressure of the heater. In case of
variation of pressure between cold and hot
water more than 1 Atm. (103 kPa) there is a
possibility of noise in the thermostat.
Attention! The manufacturer reserves the
right of making changes into mixer design
without preliminary notication.
2. Switch on hot and cold water supply for
short period of time. Make sure that there
are no mechanical particles and afterwards
disconnect water supply (do not forget to
provide safe water discharge into sewerage
system).
Temperature adjustment:
As depending on pressure and temperature
of water supply system actual temperature
value xed by safety button may deviate
from preset 38 °С, after mixer installation its
adjustment is required. For that:
The hot water
connector
The cold water
connector
2
1
3. Install decorative plates (4) onto the
eccentric connectors (2), place ltering
elements (3) inside mixer housing (1) and
by means of tools with soft cover plates (to
avoid damage of mixer decorative cover),
connect mixer housing.
2 4 3
1
4. Switch on water supply system. During
mixer closed position check leakproofness of
all connections. If required arrange additional
tightening and sealing of connections
(having closed water supply preliminary).
5. Connect shower kit.
1 2 3
5
4
6
1. remove protective cap (5),
2. unscrew tting bolt (4) remove handle
(3), decorative indicator ring (2) and xing
ring (1)
3. switch on water ow by means of ow
adjustment handle
4. by turning thermal cartridge stock (6) to
the required side (temperature increase/
decrease), nd position when water
temperature at the outlet comprises 38С
(use the thermometer (not included into the
delivery set)).
5. switch on water ow
6. make assembly (item.2) in reverse order.
MIXER OPERATION
There is a safety button on thermostat handle
(right) that prevents water temperature
increase above 38 °С. For water temperature
increase at the mixer outlet push the button
and keep turning thermostat handle to
increase water temperature.
MAINTENANCE RECOMMENDATIONS
Risk of breaking of mixer cartridge may be
signicantly reduced by means of installation
of lters 100-300 mk to the mixer pipes that
prevent penetration of foreign particles (rust,
sand, etc.) to the mixer.
To avoid lime spots at the mixer housing
the mixer is recommended to be regularly
cleaned. Mixer cleaning should be carried
out by soap solution with the following rinse
with water and removing moisture by dry
soft cloth.
The remainings of liquid soap, shower gel
may also cause damages of decorative
cover. In case of their penetration onto
the mixer housing it should be thoroughly
cleaned with clean water
To avoid damages of product surface it
is forbidden to use abrasive для ухода
solutions and pastes.
To avoid changes color of decorative cover
it is forbidden to use chemicals for cleaning
that contain aggressive chemical substances
of acids, alkali, ammonium chloride and
other components containing chlorine.
Periodical cleaning of ltering elements
located at the inlet nozzles of mixer is
recommended (at least once a year). For
this purpose:
– switch off cold and hot water supply
system
– by means of the tool with soft cover plates
(to avoid damage of decorative cover of
mixer nuts) disconnect mixer housing from
eccentric connectors
– remove ltering elements, clean them and
install again.
– install mixer housing in accordance with
item 3–4 of Installation instructions.

6 7
The hot water
connector
The cold water
connector
2
1
F8540000
F8550000
MONTAGE-; BEDIENUNGS- UND PFLEGEANLEITUNG MISCHBATTERIE
BRAUSE-THERMOSTATMISCHBATTERIE
DE
Druckintervall im Wasserleitungsnetz
0,5–6,0 atm. (50–600 kPa). Druckintervall
im Wasserleitungsnetz 2,0–5,0 atm.
MOTAGE DER MISCHBATTERIE
1. Schalten Sie das Warm- und
Kaltwasserversorgungssystem
aus. Schrauben Sie die
ausmittigen Übergangsstücke (2)
in die Rohrleitungsausgänge des
Wasserversorgungssystems ein, verdichten
Sie vorherig das Gewindeteil mit Isolierung.
Wählen Sie die Position von ausmittigen
Übergangsstücken, bei deren sie
zusammenfallen und der Anschlussposition
der Mischbatterie (1) entsprechen, die
Mischbatterie soll dabei waagerecht
ausgerichtet werden.
richtig ist: Warmwasserzuleitung soll auf der
linken Seite und Kaltwasserzuleitung auf
der rechten Seite des Körpers sein. Beim
Mischbatteriemontage mit Gasboiler muss
man den Wasserausgangsdruck kennen.
Beim Druckunterschied des Kalt- und
Warmwassers mehr als 1 atm. (103 kPa)
kann Geräusch im Thermostat erscheinen.
Achtung! Der Hersteller behält sich das
Recht vor, ohne vorherige Benachrichtigung
die Komplettierung und Kennziffern des
Produktes zu ändern.
2. Öffnen Sie Kalt- und Warmwasserzulauf
für eine kurze Zeit. Stellen Sie sicher, dass
es im Wasser keine Fremdstoffe gibt, dann
schließen Sie den Wasserzulauf (vergessen
Sie nicht, eine sichere Wasserausleitung ins
Entwässerungssystem zu versehen.
2 4 3
1
4. Schalten Sie das
Wasserversorgungssystem ein. Kontrollieren
Sie Dichtheit aller Verbindungen bei der
geschlossenen Mischbatterie. Wenn nötig,
ziehen Sie und dichten Sie die Verbindungen
zusätzlich nach (stellen Sie vorherig das
Wasser ab).
5. Schließen Sie den
Duschsatz an.
3. Installieren Sie die dekorativen Beläge
(4) an die ausmittigen Übergangsstücke
(2), setzen Sie die Filterelemente (3) in die
Mischbatterieausgänge (1), und schließen
Sie den Mischbatteriekörper an, gebrauchen
Sie dabei einen Werkzeug mit Weichbelag
(um Beschädigung von Schmuckbelägen der
Mischbatteriemutter zu vermeiden).
(206–600 kPa). Druckunterschied Warm-/
Kaltwasser kann ± 10% betragen. Falls die
Wasserleitungnetzdruckparameter von den
angegebenen Werten abweichen ist Einstellung
von Druckerhöhungs-/Druckminderungsanlage
am Eingang notwendig.
Wassertemperatur im
Warmwasserversorgungsnetz ≤ 80 °С.
Empfohlene Wassertemperatur im
Kaltwasserversorgungsnetz 20 °С, im
Warmwasserversorgungsnetz 60 °С.
Zur Vermeidung des Eintritts von
Fremdkörpern (abrasive Teilchen) ins
Innere wird Einstellung von Filtern 100-300
μ empfohlen.
Achtung! Vor Montage der Mischbatterie
stellen Sie sicher, dass Wasserzuleitung

8 9
Temperatureinstellung:
Abhängig von dem Druck und der
Temperatur im Wasserversorgungsnetz
kann sich der Istwert der durch den
Totmanntaster festgestellten Temperatur von
dem voreingestellten 38 °C unterscheiden,
deshalb ist nach dem Montage der
Mischbatterie ihre Einstellung erforderlich.
Machen Sie bitte Folgendes:
1 2 3
5
4
6
1. Den dekorativen Verschluss (5)
abnehmen,
2. den Befestigungsbolzen (4) ausdrehen,
den Hebel (3) abnehmen, den dekorativen
Anzeigerring (2) und den Befestigungsring
(1) abnehmen.
3. den Wasserzulauf mit dem Hebel zur
Druckkontrolle öffnen
4. die Stange der Thermokartusche (6) in die
gewünschte Seite (Steigerung/Reduzierung
der Temperatur) drehen, die Position nden,
wenn die Wassertemperatur am Ausgang 38
°С beträgt (einen Thermometer verwenden
(wird nicht mitgeliefert)).
5. den Wasserzulauf öffnen
6. Montage (P. 2) in umgekehrter
Reihenfolge erfüllen.
BETRIEB DER MISCHBATTERIE
Am Thermostathebel (rechts) ist ein
Totmanntaster installiert, der dafür sorgt,
dass die Temperatur nicht höher als bis
38 °С steigert. Zur Temperatursteigerung
des Wassers am Mischbatterieausgang,
drücken Sie die Taste, dann drehen Sie
den Thermostathebel in der Richtung der
Wassertemperatur-Steigerung weiter.
PFLEGEHINWEIS
Das Ausfallrisiko der Kartusche
kann bedeutend reduziert werden,
indem Filter 100 bis 300 μ an die
Wasserversorgungsröhre vor der
Mischbatterie installert werden, um das
Eindringen von Fremdstoffen (Rost, Sand
usw.) zu verhindern.
Zur Vermeidung der Kalkablagerungen
am Mischbatteriekörper ist regelmäßige
Reinigung der Mischbatterie empfohlen. Der
Mischbatteriekörper soll mit der Seifenlösung
gewaschen, mit Wasser abgespült und mit
einem weichen Tuch abgetrocknet werden.
Die Seifen-, Shampoo-, Duschgelreste
können den Schmuckbelag beschädigen.
Wenn diese auf den Körper eintreten, soll
diese Stelle mit dem klaren Wasser gründlich
abgespült werden
Zur Vermeidung der Beschädigung der
Oberäche des Produktes dürfen keine
Scheuermittel oder Pasten zur Pege
verwendet werden.
Um die Farbenänderung des
Schmuckbelages zu vermeiden, dürfen keine
aggressiven chemischen Säuren, Alkalien,
Azeton, Ammoniumchlorid und weiteren
chlorhaltigen Komponenten zur Pege
verwendet werden.
Es wird die regelmäßige Reinigung
(mindestens 1 Mal pro Jahr) der
Filterelemente an den Einlaufrohren der
Mischbatterie empfohlen. Machen Sie bitte
Folgendes:
- das Warm- und
Kaltwasserversorgungssystem ausschalten
- den Mischbatteriekörper von den
ausmittigen Übergangsstücken abtrennen,
einen Werkzeug mit Weichbelag verwenden
(um Beschädigung von Schmuckbelägen der
Mischbatteriemutter zu vermeiden).
- die Filterelemente herausnehmen,
abwaschen und zurück einstellen.
- den Mischbatteriekörper gemäß den
Punkten 3 bis 4 der Montageanleitung
montieren.

10 11
The hot water
connector
The cold water
connector
2
1
F8540000
F8550000


RU
Рабочий интервал давления
в водопроводной сети 0,5–6,0 Атм.
(50–620 кПа). Рекомендованный интервал

1. Отключите систему горячего и
холодного водоснабжения. Ввинтите
эксцентриковые переходники (2) в выходы
трубопроводов системы водоснабжения,
предварительно уплотнив резьбовую
часть изоляционным материалом.
Подберите положение эксцентриковых
переходников, при котором они
совпадут и будут соответствовать
присоединительному положению
смесителя (1), при этом положение
смесителя должно быть горизонтальным.
водоснабжения должен быть выведен
с левой, а холодного с правой стороны
корпуса изделия. При установке
смесителя с газовой колонкой необходимо
знать параметры выходного давления
воды из неё. При разнице давления
между холодной и горячей водой более 1
Атм. (103 кПа), возможно появление шума
в термостате.
 Производитель
оставляет за собой право внесения
изменений в конструкцию смесителя,
без предварительного уведомления.
2. Откройте подачу холодной и горячей
воды на небольшой промежуток времени.
Убедитесь, что в воде отсутствуют
механические примеси, после чего
закройте подачу воды (не забудьте
обеспечить безопасный отвод воды в
систему канализации).
2 4 3
1
4. Включите систему водоснабжения.
Проверьте, при закрытом положении
смесителя, герметичность всех
соединений. При необходимости
проведите дополнительную затяжку
и герметизацию соединений
(предварительно перекрыв подачу воды
от магистралей).
5. Присоедините
душевой комплект.
3. Установите на эксцентриковые
переходники (2) декоративные накладки
(4), поместите фильтрующие элементы
(3) внутрь выходов корпуса смесителя
(1) и, используя инструмент с мягкими
накладками (во избежание повреждения
декоративного покрытия гаек смесителя),
присоедините корпус смесителя.
давления в водопроводной сети 2,0–5,0 Атм
(206–515 кПа). Разница давления горячей
и холодной воды может составлять ± 10%.
В случае несоответствия параметров
давления водопроводной сети указанным
значениям, требуется установка на входе
приборов повышения / понижения давления.
Температура воды в сети ГВС ≤80 °С.
Рекомендованная температура воды
в сети ХВС 20 °С, в сети ГВС 60 °С.
Во избежание попадания внутрь изделия
механических примесей (абразивных
частиц) обязательна установка фильтров
100–300 мк.
Перед установкой смесителя
убедитесь в правильности подвода
водопроводной сети: подвод горячего

12 13

Поскольку, в зависимости от давления
и температуры водопроводной сети,
фактическое значение температуры,
фиксируемой кнопкой безопасности может
отличаться от предустановленных 38 °С,
после установки смесителя требуется его
настройка. Для этого:
1 2 3
5
4
6
1. снимите декоративную заглушку (5),
2. выкрутив крепежный винт (4) снимите
рукоятку (3), декоративное кольцо-
индикатор (2) и кольцо-фиксатор (1)
3. включите подачу воды с помощью
рукоятки регулировки напора
4. вращая шток термокартриджа (6) в
нужную сторону (уменьшения/увеличения
температуры), найдите положение, при
котором температура воды на выходе
составит 38С (пользуйтесь термометром
(в комплект поставки не входит)).
5. выключите подачу воды
6. осуществите сборку (п.2) в обратном
порядке.

На рукоятке термостата (правая)
расположена кнопка безопасности, не
дающая увеличивать температуру воды
сверх 38 °С. Для повышения температуры
воды на выходе смесителя, нажмите
на кнопку, после чего продолжайте
вращать рукоятку термостата в сторону
увеличения температуры воды.

Риск выхода из строя картриджа смесителя
можно значительно снизить, установив
перед смесителем на трубы водоснабжения
фильтры 100-300 мк, предотвращающие
попадание внутрь смесителя посторонних
частиц (ржавчины, песка и т.п.).
Во избежание появления на корпусе смеси-
теля пятен известковых отложений, смеси-
тель рекомендуется подвергать регулярной
чистке. Мытье корпуса следует производить
мыльным раствором, с последующей
промывкой водой и удалением влаги сухой
мягкой тряпкой.
Остатки жидкого мыла, шампуня, геля для
душа также могут вызывать повреждения
декоративного покрытия. В случае их
попадания на корпус изделия, необходи-
мо тщательно промыть место попадания
чистой водой
Во избежание повреждения поверхности
изделия, запрещается применять для ухода
абразивные средства и пасты.
Во избежание изменения цвета декора-
тивного покрытия, запрещается приме-
нять для ухода химические средства,
содержащие агрессивные химические
вещества кислот, щелочи, ацетон, хлорид
аммония и другие хлорсодержащие
компоненты.
Рекомендуется периодическая (не реже
1 раза в год) очистка фильтрующих
элементов, расположенных на входных
патрубках смесителя. Для этого:
– отключите подачу холодного и горячего
водоснабжения
– с помощью инструмента с мягкими
накладками (во избежание повреждения
декоративного покрытия гаек смесителя)
отсоедините корпус смесителя от эксцент-
риковых переходников
– извлеките фильтрующие элементы,
промойте их и установите обратно.
– установите корпус смесителя, в соответ-
ствии с п. 3–4 инструкции по Установке.
F8540000
F8550000


UA
Робочий інтервал тиску у водопровідній
мережі 0,5–6,0 Атм.(50–620 кПа).
Рекомендований інтервал тиску у
водопровідній мережі 2,0–5,0 Атм
(206–515 кПа). Різниця тиску гарячої і
холодної води може складати ± 10%. У

14 15
The hot water
connector
The cold water
connector
2
1

1. Відключіть систему гарячого і холодного
водопостачання. Угвинтіть ексцентрикові
перехідники (2) у виходи трубопроводів
системи водопостачання, заздалегідь
ущільнивши різьбову частину ізоляційним
матеріалом. Підберіть положення
ексцентрикових перехідників, при якому
вони співпадуть і відповідатимуть
приєднувальному положенню змішувача
(1), при цьому положення змішувача має
бути горизонтальним.
водопровідної мережі : підведення
гарячого водопостачання має бути
виведене з лівого, а холодного з правого
боку корпусу виробу. При установленні
змішувача з газовою колонкою необхідно
знати параметри вихідного тиску води
з неї. При різниці тиску між холодною і
гарячою водою більше 1 Атм. (103 кПа)
можлива поява шуму в термостаті.
 Виробник залишає за собою право
внесення змін до конструкції змішувача,
без попереднього повідомлення.
2. Відкрийте постачання холодної і
гарячої води на невеликий проміжок
часу. Переконайтеся, що у воді відсутні
механічні домішки, після чого закрийте
постачання води (не забудьте забезпечити
безпечне відведення води в систему
каналізації).
2 4 3
1
4. Включіть систему водопостачання.
Перевірте, при закритому положенні
змішувача, герметичність усіх з'єднань.
При необхідності проведіть додаткове
затягування і герметизацію з'єднань
(заздалегідь перекривши постачання води
від магістралей).
5. Приєднайте
душовий комплект.
3. Встановіть на ексцентрикові
перехідники (2) декоративні накладки (4),
помістить елементи (3), що фільтрують,
всередину виходів корпусу змішувача (1)
і, використовуючи інструмент з м'якими
накладками (щоб уникнути ушкодження
декоративного покриття гайок змішувача),
приєднаєте корпус змішувача .
разі невідповідності параметрів тиску
водопровідної мережі вказаним значенням,
потрібно встановлення на вході приладів
підвищення/пониження тиску.
Температура води в мережі ГВП ≤80 °С.
Рекомендована температура води в
мережі ХВП 20 °С, в мережі ГВС 60 °С.
Щоб уникнути попадання всередину
виробу механічних домішок (абразивних
часток) обов'язково установлення фільтрів
100–300 мк.
Перед установленням змішувача
переконайтеся в правильності підведення

Оскільки, залежно від тиску і температури
водопровідної мережі, фактичне
значення температури, що фіксується
кнопкою безпеки може відрізнятися від
передвстановлених 38С, після установки
змішувача потрібно його налаштування.
Для цього:
1 2 3
5
4
6
1. зніміть декоративну заглушку (5),
2. викрутивши кріпильний гвинт (4) зніміть
руків'я (3), декоративне кільце-індикатор
(2) і кільце-фіксатор
3. включіть постачання води за допомогою
руків'я регулювання натиску
4. обертаючи шток термокартриджа (6) в
потрібну сторону (зменшення/збільшення
температури), знайдіть положення, при
якому температура води на виході складе
38С (користуйтеся термометром (в
комплект постачання не входить)).
5. вимкніть постачання води
6. здійсніть зборку (п.2) в зворотному
порядку.

На руків'ї термостата (права) розташована
кнопка безпеки, що не дає збільшувати
температуру води понад 38 °С. Для
підвищення температури води на виході
змішувача, натисніть на кнопку, після чого
продовжуйте обертати руків'я термостата
у бік збільшення температури води.

Ризик виходу з ладу картріджа змішувача
можна значно понизити, встановивши
перед змішувачем на труби водопостачан-
ня фільтри 100-300 мк, що запобігають по-
паданню всередину змішувача сторонніх
часток (іржі, піску і т.п.)
Щоб уникнути появи на корпусі змішува-
ча плям вапняних відкладень, змішувач
рекомендується піддавати регулярному
чищенню. Миття корпусу слід робити
мильним розчином, з подальшим проми-
ванням водою і видаленням вологи сухою
м’якою ганчіркою.
Залишки рідкого мила, шампуню, гелю для
душу також можуть викликати ушкодження
декоративного покриття. У разі їх попадан-
ня на корпус виробу, необхідно ретельно
промити місце попадання чистою водою
Щоб уникнути ушкодження поверхні
виробу, забороняється застосовувати для
відходу абразивні засоби і пасти.
Щоб уникнути зміни кольору декоративно-
го покриття, забороняється застосовувати
для відходу хімічні засоби, що містять
агресивні хімічні речовини кислот, лугу,
ацетон, хлорид амонія і інші хлорвмісні
компоненти.
Рекомендується періодичне (не рідше
за 1 раз в рік) очищення елементів, що
фільтрують, розташованих на вхідних
патрубках змішувача. Для цього:
- відключить подання холодного і гарячого
водопостачання
- за допомогою інструменту з м’якими
накладками (щоб уникнути ушкодження
декоративного покриття гайок змішувача)
від’єднаєте корпус змішувача від ексцент-
рикових перехідників
- витягніть елементи, що фільтрують,
промийте їх і встановіть назад.
- встановить корпус змішувача, відповідно
до п. 3–4 інструкції по Установці.

16 17
F8540000
F8550000

BATERIA PRYSZNICOWA Z TERMOSTATEM
PL
Zakres roboczy ciśnienia w sieci wodociągowej
wynosi 0,5–6,8 atm. (50–620 kPa).
Zalecany zakres ciśnienia w sieci
wodociągowej 2,0–5,0 atm. (206–515 kPa).
Różnica ciśnienia ciepłej i zimnej wody może
stanowić ± 10%. W przypadku niezgodności
The hot water
connector
The cold water
connector
2
1

1. Odłączyć system wodociągu ciepłego i
zimnego. Wkręcić złączki mimośrodowe (2)
do wylotów rurociągów, wstępnie
uszczelniając cześć gwintową materiałem
izolacyjnym. Wybierz takie położenie
złączek mimośrodowych, żeby one
pasowały do siebie i odpowiadały położeniu
montażowemu baterii (1), przy tym położenie
baterii powinno być horyzontalnym.
jest wykonane poprawnie: ciepła woda
powinna być podłączona z lewej, a zimnej- z
prawej strony korpusu wyrobu. W przypadku
montażu baterii z piecykiem gazowym
należy wiedzieć, jakie są parametry ciśnienia
wylotowego z piecyka. W przypadku różnicy
ciśnienia pomiędzy zimną i ciepłą wodą
ponad 1 atm. (103 kPa) może powstać szum
w termostacie.
Uwaga! Producent zastrzega sobie prawo na
wprowadzenie zmian do konstrukcji baterii
bez wstępnego powiadomienia.
2. Włącz na krótko zimną i ciepłą wodę.
Upewnij się, że w wodzie brak domieszek
mechanicznych, następnie zamknij dopływ
wody (nie zapomnij zapewnić bezpieczny
odpływ wody do systemu kanalizacji).
2 4 3
1
4. Włącz system wodociągowy. Sprawdź
w położeniu zamkniętym szczelność
wszystkich połączeń. W razie konieczności
podciągnij połączenia i wykonaj ich
dodatkowe uszczelnienie (przed tym
odłączając wodę od sieci wodociągowej).
5. Załącz komplet
prysznicowy
3. Załóż na złączki mimośrodowe (2)
nakładki dekoracyjne (4), umieść elementy
ltrujące (3) wewnątrz wylotów korpusu
baterii (1) i, stosując narzędzie z miękkimi
nakładkami (żeby nie uszkodzić pokrycie
dekoracyjne nakrętek baterii), podłącz
korpus baterii.
parametrów ciśnienia w sieci wodociągowej z
wyżej podanymi wartościami na wlocie należy
zamontować urządzenia podwyższenia/
redukcji ciśnienia.
Temperatura wody w sieci ciepłej/zimnej wody
wynosi ≤80 °С. Zalecana temperatura wody
w sieci zimnej wody stanowi 20 °С, w sieci
zimnej wody — 60 °С.
Celem zapobiegania dostania się wewnątrz
wyrobu domieszek mechanicznych (cząstek
abrazyjnych) niezbędny jest montaż ltrów
100-300 mk.
Uwaga! Przed montażem baterii upewnij
się, że podłączenie do sieci wodociągowej

18 19
Regulacja temperatura:
W zależności od ciśnienia i temperatury
sieci wodociągowej, faktyczne znaczenie
temperatury, ustalone przyciskiem
bezpieczeństwa, może różnić się od
wstępnie ustalonej wartości 38C, dlatego
po montażu baterii trzeba będzie wykonać
regulację. W tym celu:
1 2 3
5
4
6
1. zdjąć zaślepkę dekoracyjna (5),
2. wykręcić gwint mocujący (4) i zdjąć gałkę
(3), dekoracyjny pierścień-indykator (2) i
pierścień-ksator (1),
3. włączyć wodę przy pomocy gałki regulacji
wody.
4. obracając sworzeń termoelementu (6)
w potrzebną stronę (dla podwyższenia/
redukcji temperatury), znajdź pozycje, żeby
temperatura na wylocie wynosiła 38C (użyj
termometru (do kompletu nie wchodzi).
5. włącz wodę.
6. wykonaj montaż (p. 2) w odwrotnym
kierunku.
EKSPLOATACJA BATERII
Na gałce termostatu (prawa) znajduje się
przycisk bezpieczeństwa, który nie pozwala
podnosić temperaturę wody ponad 38C.
Dla podwyższenia temperatury wody na
wylocie baterii wciśnij przycisk i następnie
dalej obracaj gałkę termostatu w kierunku
podwyższenia temperatury wody.
ZALECENIA DO KONSERWACJI
Ryzyko awarii wkładki baterii można
znacznie obniżyć, jeżeli zamontować przed
baterią na rury wodociągowe ltry 100-300
mk, zapobiegające dostaniu się wewnątrz
baterii cząstek obcych (rdza, piasek itd.)
Żeby zapobiec pojawieniu się na korpusie
baterii plam osadów wapiennych, baterię
zaleca się regularnie oczyszczać. Korpus
należy myć roztworem mydlanym, następnie
opłukać wodą i wytrzeć do sucha suchą
miękką tkaniną.
Pozostałości po mydle w płynie, żelu do
prysznica także mogą wywołać uszkodzenia
pokrycia dekoracyjnego. W przypadku ich
traenia na korpus wyrobu należy dokładnie
wymyć to miejsce czystą wodą.
Żeby nie uszkodzić powierzchnię wyrobu,
zabrania się używać do konserwacji środki i
pasty ścierne.
Żeby zapobiec zmianie koloru pokrycia
dekoracyjnego zabrania się używać do
konserwacji środki chemiczne, zawierające
agresywne chemiczne substancje kwasów,
zasady, aceton, chlorek amonu i inne
składniki z chlorkiem.
Zaleca się okresowe (nie rzadziej niż
1 raz na rok) oczyszczenie elementów
ltracyjnych na króćcach wlotowych baterii.
W tym celu:
–odłącz doprowadzenie zimnej i ciepłej wody
– przy pomocy narzędzia z miękkimi
nakładkami (żeby nie uszkodzić dekoracyjne
pokrycie nakrętek baterii) odłącz korpus
baterii od złączek mimośrodowych
– wyjmij elementy ltracyjne, wymyj je i włóż
z powrotem
–zamontuj korpus baterii zgodnie z p. 3-4
Instrukcji Montażu.
F8540000
F8550000
混合器的安装、操作和维护说明书
恒温淋浴混合器
CN
Z供水管网中的压力工作范围为0.5-6.0个大气
压（50-620千帕）。建议供水管网中的压力工
作范围为2.0-5.0个大气压（206-515千帕）。
热水与冷水的压力差可为+/-10%。在供水管网

20 21
1 2 3
5
4
6
The hot water
connector
The cold water
connector
2
1
安装混合器。
1.打开冷热水供水系统。旋转供水系统管道
出口处的偏心轮转接器（2），事先请用隔离
材料密封螺纹部分。选择在偏心轮转接器与
与之相连的混合器（1）的位置相符的情况下
的位置，同时混合器的位置应是水平的。
是否正确：热供水应从左边引入，而冷供水
从产品外壳的右边引入。在安装带有燃气热水
器的混合器时必须了解从其流出的水的输出压
力。当冷水和热水间的压力差大于一个大气压
（103千帕）时，恒温器内可能出现噪声。
注意！生产商在未经事先通知的情况下有权保
留在说明书中作出修改的权利。
2.在较短时间间隔内打开冷热水供给。请确
认水中无机械杂质，此后关闭水供给（请勿
忘记在管道系统中保证安全排水）。
3.在偏心轮转换器（2）上安装装饰垫片（4
）时，使用有软垫片（为避免损害混合器螺
2 4 3
1
4.打开供水系统。在混合器关闭的状况下请
检查所有连接处的密封性。必要时，进行附
加调紧和连接处的密封（提前将给水设施与
水管干线断开）。
5.与淋浴组合连接。
帽的装饰涂层）的工具将过滤网（3）放入
混合器外壳出口内部（1），并与混合器外
壳相连。
的压力参数与指定的值不符的情况下，则要求
在设备出口处提升/降低压力。
热供水设施中水温≤80℃。冷供水设施中的建
议水温为20℃，热供水设施的为60℃。
为避免机械杂质（磨料微粒）落入产品，必须
安装100-300微米的过滤器。
注意！在安装混频器之前请确认给水管网铺设
温度设定：
由于需取决于供水管网的温度和压力，由安
全钮所固定的温度的实际值可能之前设定的
38℃不同，因此安装混合器之后需要对其进
行设定。为此：
1.取下装饰端盖（5），
2.松开固定螺钉（4）取下手柄（3）、装饰
环状指示器（2）和环状固定器（1）
3.通过压力调节手柄打开给水设备
4.向所需的方向（降温/升温）转动热调节器
（6），找到水温在出口处达到38℃的位置（
使用恒温器（在供应组合中不包括））。
5.关闭给水设备。
6.按相反的顺序组装（第二条）起来。
操作混合器。
在恒温器手柄（右）有不允许水温高于38℃
的安全钮。为使混合器出口处的水温提升，
请按按钮，此后请继续向提升水温的方向转
动恒温器手柄。
维护建议：
如在混合器前方在供水管上安装100-300微米
的过滤器，可大大降低混合器的容器结构出
口的风险，过滤器可预防异物（铁锈、砂子
等等）落入混合器内部。
为避免混合器外壳上出现钙质沉积斑点，建
议对混合器进行定期清洁。外壳应使用肥皂
液清洁，随后用水清洗，并用干燥柔软的抹
布擦干。
液体肥皂、香波和沐浴露的残余也会造成对
装饰涂层的损害。当其落在产品外壳时，必
须用清水细心擦洗溅落的地方。
为避免对产品表面的损害，禁止采用磨料用
具和膏剂用于维护。
为避免装饰涂层变色，禁止采用含酸的腐蚀
性化学品、碱液、丙酮、氯化铵和其他含氯
成分的化学药剂。

22
建议定期（一年不少于一次）清洁位于混合
器入口管处的过滤网。为此：
-打开冷水和热水供水给水设施。
- 用有软垫片（避免损害混合器螺帽的装饰
涂层）的工具将混合器外壳和偏心轮转换器
分离。
-取出过滤网，将其清洗并再安装好。
-按照说明书安装部分的第3-4条，安装混合
器的外壳。

WWW.AMPM-WORLD.COM
AM.PM AG Torstrasse 177 D-10115 Berlin
