AMAZON COMMERCIAL B07TVHJMFD User manual

Wall Mountable LCD Display Automatic Tire Pressure Gauge Inflator
Inflador Digital Montable en Pared con Pantalla LCD y Verificador de
Presión de Neumáticos
Gonfleur à Jauge de Pression Des Pneus Automatique avec Écran LCD
à Montage au Mur
B07TVHJMFD

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

3
EN
IMPORTANT SAFEGUARDS
Read these instructions carefully and retain them for future use.
If this product is passed to a third party, then these instructions
must be included.
When using electrical appliances, basic safety precautions should always
be followed to reduce the risk of fire, electric shock, and/or injury to
persons including the following:
CAUTION This product can be dangerous if used improperly.
Children should not be allowed to use this equipment, as incorrect setting
can allow the tire to be over inflated and a subsequent tire burst/explosion
can occur!
CAUTION Risk of injury! Never inhale air from the product, or pump
air into the mouth, nose, eyes or any other orifice of a person or animal.
Serious injury can occur.
CAUTION Risk of electric shock! Unplug from outlet when not in
use and before cleaning.
• This product is not a toy. It is not intended to be used by children even
if they are supervised.
• Do not direct the air steam at any person or animal.
• Do not operate any appliance with a damaged cord or plug or
after the appliance malfunctions, or is dropped or damaged in any
manner. Return appliance to the nearest authorized service facility for
examination, repair or electrical or mechanical adjustment.
• Ensure that all cables, plugs and hoses are properly connected and in
proper condition before each use.
• Do not expose the air hose to direct sunlight, oil, gasoline or other
corrosive liquids, as this may weaken the strength of the air hose
what may result in a hose burst.
• The product can be installed outside, but a shelter is suggested to
protect the product from the weather and to extend the service life.
• Each person who is involved with installation, start-up, maintenance
and the operation of the unit must read and understand the complete
instruction manual.
• Before connecting the product to a compressor, always read the
instruction manual of the compressor too.
• Always observe maximum pressure. Do not inflate items beyond their
maximum pressure. Always read the markings on the tire or read the
instruction manual of the item to be inflated.

4
EN
• When using the OPS function, the sum pressure must not exceed the
tire’s maximum inflation pressure.
• The air inlet/outlet and the connectors must be kept clean and
unobstructed.
• This product is not suitable for the filling of bicycle tires or items with
a similar small capacity as an over filling and a burst is possible.
• Before connecting/disconnecting any compressor to the product,
release all the pressure or close the pressure vents. Never connect/
disconnect any air hose when it is under pressure.
• This product is connected directly to compressed air which might
contain oil and water. Water is from condensation and oil is from the
compressor. Water and oil can destroy this product. Always attach a
filter prior to this product’s air connection.
• To avoid product damage, never exceed the maximum inlet pressure
or 182 psi / 12.5 bar / 1250 kPa / 12.7 kg/cm2.
• This product is only to be used with compressed air. Do not use this
product with any other gases.
SAVE THESE INSTRUCTIONS
Intended Use
• This product is intended for an automated inflation of tires. The compressed
air is provided by a separate compressor (not included).
• This product is not intended to inflate items with a small capacity
(e.g. bicycle tires) as the air outflow of this product is too high.
Thismay lead to a sudden over filling and a burst of the item.
• No liability will be accepted for damages resulting from improper use
or non-compliance with these instructions.

5
EN
Product Description
Parts
AHose holder GBuzzer
BHose holder screw HAir outlet
CBracket IAir inlet
DBracket screws JHose connector
EPower cord with plug KAir hose
FControl panel LTire chuck with clamp
A B C D FE
L
K
G
H
I
J

6
EN
Control panel
MUnit indicator RStart/Confirm/Stop button
NDisplay S+/– Increase/decrease buttons
OSET indicator TInfo button
POPS (over pressure system)
indicator UProgress bar
QPreselect buttons
Before First Use
• Check the product for transport damages.
• Remove all the packing materials.
• Before connecting the product to the power supply, check that the
power supply voltage and current rating corresponds with the power
supply details shown on the product rating label.
DANGER Risk of suffocation! Keep any packaging materials
away from children – these materials are a potential source of danger,
e.g. suffocation.
M
N
O
Q
U
P
TSR

7
EN
Installation
• This product should be installed and maintained by a qualified person
only.
• Before mounting, determine the suitable mounting location. If the product
is mounted outdoors, install it in a location where it is protected from
bad weather conditions.
• The product must be fixed to a wooden or masonry/concrete wall using
fasteners that are appropriate for the mounting surface. The mounting
surface must be capable of supporting the weight of the product.
• Do not drill into any pipes or power lines beneath the wall’s surface
during mounting holes preparation. Use a voltage/metal detector.
• Do not hang or put anything on the product.

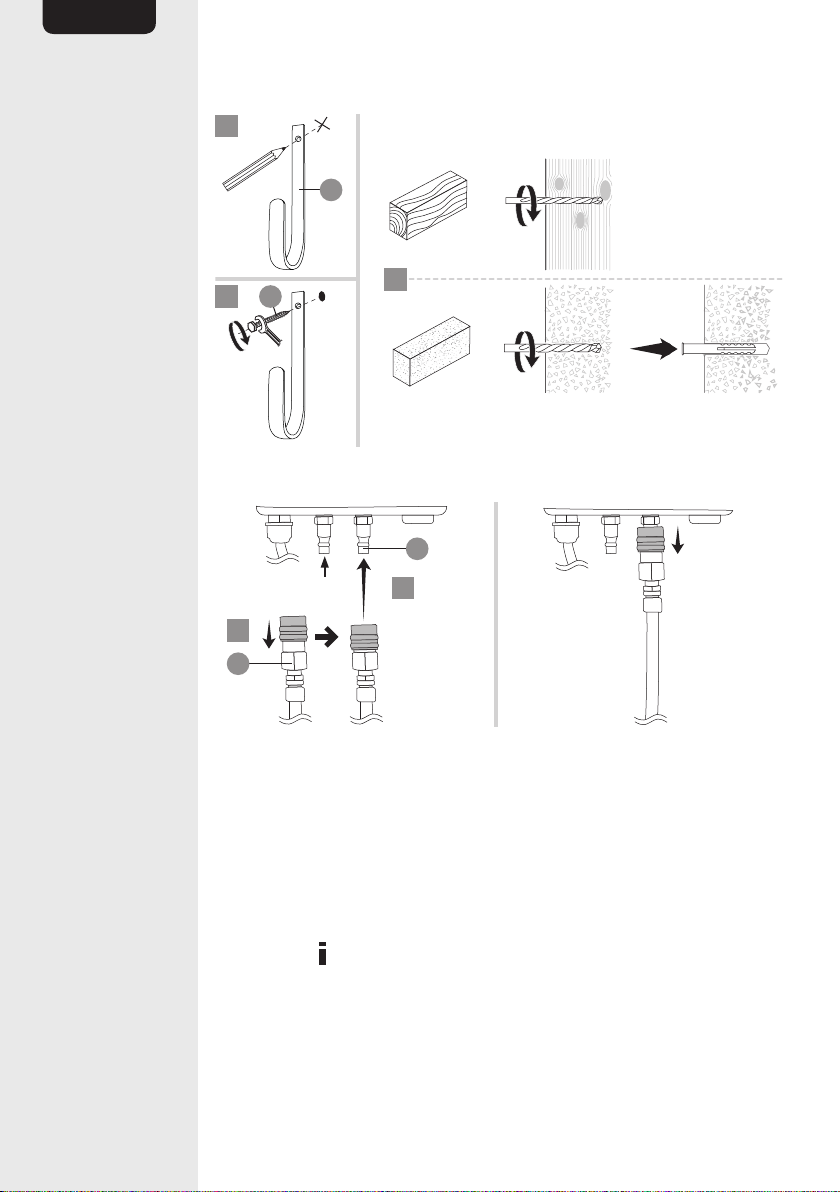

Mounting
Step 1:
D
C
3
1
2

8
EN
Step 2:
Connecting/disconnecting air hose
First use
Switching on/off
• To switch on the product, connect the plug (E) to the socket outlet.
The display (N) switches on.
• To switch off the product, disconnect the plug (E) from the socket outlet.
Setting the pressure unit
• Press the button (T). The SET indicator (O) lights up on the display (N).
• Press the +/– buttons (S) to change the unit (psi / bar / kPa / kg/cm²).
The selected unit is shown by the unit indicators (M).
3
1
2
A
B
Compressor
H
J
1
2

9
EN
• Press the button (R) to save the setting. The buzzer (G) confirms
the setting with a longer sound.
NOTICE After changing the unit, all other presets are set to default
values.
Operation
NOTICE Dirt can damage the valve! Before connecting, check the
tire chuck (L) and the valve for dust and other foreign particles. Clean both
if necessary.
Option A: Simple inflating
• Press a preselect button (Q) to select your vehicle type. The set goal
pressure is shown on the display (N).
• If necessary, change the goal pressure by pressing the +/– buttons (S).
• Press the button (R) to save the setting. The buzzer (G) confirms
the setting with a longer sound.
• Connect the tire chuck (L) to the tire valve. The inflation process starts
automatically.
• If the tire pressure is below 3 psi (0.2 bar), press the button (R) to
start the inflation process.
Option B: Using the OPS (over pressure system)
NOTICE The OPS (over pressure system) first inflates the tire above
the goal pressure. The value of the OPS is the pressure which will be added
to the goal pressure. After reaching the sum pressure of goal pressure plus
OPS value, the system deflates the tire to the goal pressure.
Example:
– The goal pressure is set to 30 psi (2.07 bar).
– The OPS value is set to 5 psi (0.34 bar).
– First the tire is being inflated up to 35 psi (2.41 bar).
– After that, the pressure in decreased to 30 psi (2.07 bar).
• Press a preselect button (Q) to select your vehicle type. The set goal
pressure is shown on the display (N).
• If necessary, change the goal pressure by pressing the +/– buttons (S).
• Press the button (T) twice. The OPS indicator (P) is flashing on the
display (N).
• Set the OPS value by pressing the +/– buttons (S).

10
EN
• Press the button (R) to save the setting. The buzzer (G) confirms
the setting with a longer sound. If the set OPS value is > 0, the OPS
indicator (P) lights up in the display (N).
• Connect the tire chuck (L) to the tire valve. The inflation process starts
automatically.
• If the tire pressure is below 3 psi (0.2 bar), press the button (R) to
start the inflation process.
During inflation
• During the inflation, the progress bar (V) shows the inflation progress.
NOTICE If you are using the OPS (over pressure system), the progress
bar (V) rises until the sum pressure is reached. Then the progress bar
decreases until the goal pressure is reached.
• If necessary, change the goal pressure by pressing the +/– buttons (S).
• You can cancel the inflation anytime by pressing the button (R).
• When the inflation process is finished, the buzzer (G) sounds once.
• To remove the tire chuck (L) from the valve: Press the lever of the tire
chuck (L) and remove it.
Cleaning and Maintenance
WARNING Risk of electric shock! To prevent electric shock,
unplug the product before cleaning.
WARNING Risk of electric shock! During cleaning, do not
immerse the product in water or other liquids. Never hold the product
under running water.
Cleaning
• To clean the product, wipe with a soft, slightly moist cloth.
• Dry the product after cleaning.
• Never use corrosive detergents, wire brushes, abrasive scourers,
metal or sharp utensils to clean the product.
Inlet filter
• Regularly ensure that the supported air is clean, without any of oil, dirt
or moisture. Refer to the instruction manual of the compressor or the
preconnected filter.

11
EN
Storage
• Store the product in its original packaging in a dry area. Keep away
from children and pets.
Maintenance
• Any other servicing than mentioned in this manual should be performed
by an authorized service representative.
Troubleshooting
Problem Cause Solution
The product does
not switch on.
No power supply. Check if the power
plug is connected to
the socket outlet.
Check if the socket
outlet works.
Air leak (audible). Leak in the
connections/air
hoses.
Check the
connections/air
hoses.
The product works,
but no airflow.
Obstruction in filters
or in air system.
Check and clean the
filter, connectors and
air hoses.
Inflation does not
start, although the
pressure is set and
the air hose (I) is
connected to the tire.
Air hose (I) improperly
connected.
Leak in air system.
Check the
connectors and air
hose (I).
Tire pressure is
below 3 psi (0.2 bar). Press the button
(R) to start the
inflation process.
The tire deflates
slowly.
The tire chuck (L) is
blocked.
Check and clean the
tire chuck (L).
Error code Cause Solution
Er1 Pressure sensor
broken.
Contact an authorized service
representative.
Er2 Unstable pressure,
faulty hose connector.
Reconnect the outlet air
hose(I). Reconnect the tire
chuck (L) to the tire valve.

12
EN

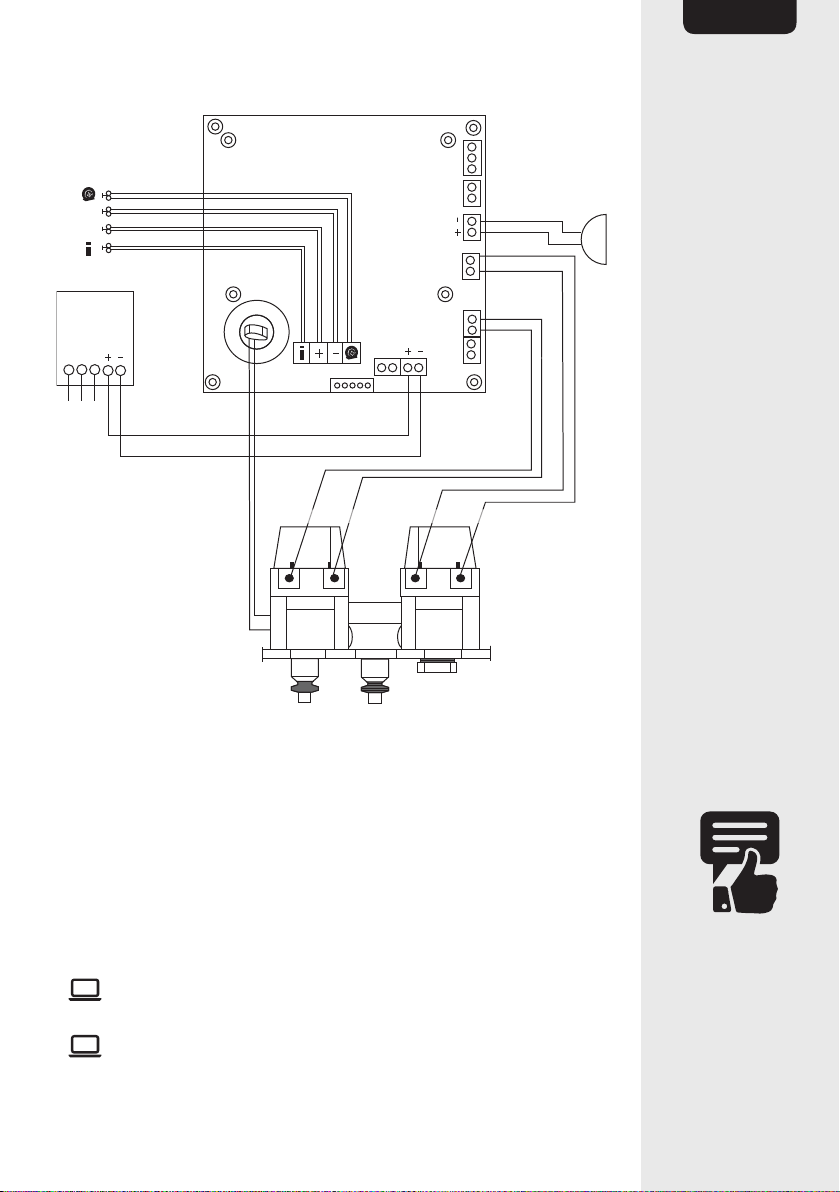

Wiring diagram
( )
(+)
LNG
Feedback and Help
Love it? Hate it? Let us know with a customer review.
AmazonCommercial is committed to delivering customer-driven products
that live up to your high standards. We encourage you to write a review
sharing your experiences with the product.
amazon.com/review/review‑your‑purchases#
amazon.com/gp/help/customer/contact‑us
Button
Button –
Button +
Button
Deflate
To tireInlet
Max. 182 psi
(12.5 bar)
DeflateInflate
Buzzer
Inflate Deflate
Error code Cause Solution
Er3 Connected tire
pressure is too high
pressure: > 188.5 psi
(> 13 bar).
Stop inflating the tire.
Er4 Air hoses improperly
connected.
Reconnect the air hoses.
Er5 Low voltage. Check the power supply.
Er6
Er7
Calibration error. Contact an authorized service
representative.
Er8 Air supply pressure
lower than set goal
pressure.
Stop inflating the tire.
Checkthe compressor.
• Specifications
Rated voltage: 110–240 V~, 50–60 Hz
Rated current: Max. 800 mA
Rated power input: Max. 10 W
IP rating: IP65
Max. air inlet pressure: 182 psi (12.5 bar)
Max. air outlet pressure: 174 psi (12 bar)
Accuracy: 1 psi (0.07 bar)
Ambient temperature: 14 °F to 122 °F (–10 °C to +50 °C)
Ambient humidity: < 95 % RH, non-condensing
Air connectors (in/out): 1/4" (0.6 cm) industrial quick connect (male)
Net weight: 5.28 lbs (2.4 kg)
Dimensions (H x W x D): approx. 8.7” x 5.9” x 2.95"
(22 cm x 15 cm x 7.5 cm)
Air hose
Air hose length: 32.8 ft (10 m)
Air connector: 1/4" (0.6 cm) industrial quick connect
(female)
Tire chuck type: Schrader type
Max. pressure: 174 psi (12 bar)

13
EN
Wiring diagram
( )
(+)
LNG
Feedback and Help
Love it? Hate it? Let us know with a customer review.
AmazonCommercial is committed to delivering customer-driven products
that live up to your high standards. We encourage you to write a review
sharing your experiences with the product.
amazon.com/review/review‑your‑purchases#
amazon.com/gp/help/customer/contact‑us
Button
Button –
Button +
Button
Deflate
To tireInlet
Max. 182 psi
(12.5 bar)
DeflateInflate
Buzzer
Inflate Deflate

14
ES
PRECAUCIONES IMPORTANTES
Lea atentamente estas instrucciones y guárdelas para usarlas
más adelante. En caso de entregar este producto a un tercero,
también se deben incluir estas instrucciones.
Al usar electrodomésticos, se deben tener precauciones básicas para
reducir el riesgo de incendios, descargas eléctricas y lesiones a personas,
incluidas las siguientes:
ATENCIÓN Este producto puede ser peligroso si se usa
inadecuadamente. ¡Los niños no deben usar este equipo, ya que un ajuste
incorrecto puede hacer que el neumático se infle más de la cuenta y estalle!
ATENCIÓN ¡Riesgo de lesiones! Jamás inhale aire del producto
ni bombee aire del mismo hacia la boca, nariz, ojos u otro orificio de una
persona o animal. Pueden ocurrir lesiones graves.
ATENCIÓN ¡Riesgo de descarga eléctrica! Desconecte de la toma
de corriente cuando no esté en uso y antes de limpiarlo.
• Este producto no es un juguete. No está hecho para que lo usen niños,
aún bajo supervisión.
• No dirija el chorro de aire hacia personas o animales.
• No use electrodomésticos que tengan el cable o enchufe dañados,
ni después de que hayan funcionado de forma incorrecta, se hayan
caído o sufrido cualquier tipo de daño. Lleve el electrodoméstico
al local de servicio autorizado más cercano para que lo examinen,
reparen o ajusten ya sea mecánicamente o eléctricamente.
• Antes de cada uso, asegúrese de que todos los cables, tapones y
mangueras estén bien conectados y en buen estado operativo.
• No exponga la manguera de aire a la luz solar directa, aceite, gasolina
u otros líquidos corrosivos, ya que pueden debilitar la fuerza de la
manguera de aire y causar un estallido de la misma.
• El producto se puede instalar en exteriores, pero es ideal protegerlo
contra el clima para así extender su vida útil.
• Cada persona que participe en la instalación, encendido, mantenimiento
y uso de la unidad debe leer y comprender el manual de instrucciones
completo.
• Antes de conectar el producto a un compresor, lea también el manual
del compresor.
• Tenga siempre en cuenta la presión máxima. No infle objetos más allá
de su presión máxima. Fíjese siempre en las marcas del neumático y
lea el manual de instrucciones del objeto que inflará.

15
ES
• Al usar la función OPS, la presión no debe superar la presión de inflado
máxima del neumático.
• La toma/escape de aire y los conectores deben mantenerse limpios y
libres de obstrucciones.
• Este producto no es apto para inflar neumáticos de bicicletas u objetos
de capacidad similar, ya que existe una alta posibilidad de inflarlos más
de la cuenta.
• Antes de conectar o desconectar un compresor al producto, purgue
toda la presión o cierre las ventilas de presión. Jamás conecte o
desconecte mangueras de aire cuando esté presurizado.
• Este producto se conecta directamente a aire comprimido, el cual
podría contener aceite y agua. El agua proviene de la condensación y el
aceite proviene del compresor. El agua y el aceite pueden destruir a este
producto. Coloque siempre un filtro antes de conectar aire al producto.
• Para evitar daños al producto, jamás supere la presión máxima de
entrada de 182psi / 12.5bar / 1250kPa / 12,7kg/cm2.
• Este producto se debe usar solo con aire comprimido. No use este
producto con otros tipos de gases.
GUARDE ESTAS
INSTRUCCIONES
Uso previsto
• Este producto está hecho para inflar neumáticos de manera automática.
El aire comprimido proviene de un compresor separado (no incluido).
• Este producto no está hecho para inflar objetos de baja capacidad
(como neumáticos de bicicletas), ya que el caudal del producto es
demasiado para ellos. Esto podría provocar un exceso de aire y
hacerlos estallar.
• No se aceptará responsabilidad alguna por daños provocados por un
uso inadecuado o por no cumplir con estas instrucciones.

16
ES
Descripción del producto
Partes
APortamanguera GChicharra
BTornillo del portamanguera HSalida de aire
CSoporte IEntrada de aire
DTornillos de soporte JConector de manguera
ECable de corriente con clavija KManguera de aire
FPanel de control LRegulador de aire con
abrazadera
A B C D FE
L
K
G
H
I
J

17
ES
Panel de control
MIndicador de unidad R
Botón iniciar/confirmar/detener
NPantalla S+/– Botones aumentar/reducir
OIndicador SET TBotón de información
P
Indicador OPS (sistema de
sobrepresión, OPS por sus
siglas en inglés)
UBarra de avance
QBotones de preselección
Antes de usar por primera vez
• Revise que el producto no haya sufrido daños durante su transporte.
• Saque todos los materiales del empaque.
• Antes de conectar el producto al suministro de alimentación, revise
que el voltaje y la clasificación de la corriente concuerden con los
detalles indicados en le etiqueta de clasificación del producto.
PELIGRO ¡Riesgo de asfixia! Mantenga los materiales de empaque
lejos de los niños, ya que estos materiales son una posible fuente de
peligro (asfixia).
M
N
O
Q
U
P
TSR

18
ES
Instalación
• Este producto se debe instalar y reparar únicamente mediante una
persona calificada.
• Antes de instalarlo, determine una ubicación adecuada. Si el producto
se instalará en exteriores, hágalo en un lugar donde quede protegido
contra condiciones climáticas adversas.
• El producto debe fijarse a un muro de madera o tabiquería/concreto,
usando elementos de fijación aptos para la superficie de montaje.
Lasuperficie de montaje debe ser capaz de resistir el peso del producto.
• No perfore tuberías ni líneas eléctricas debajo de la superficie del muro
durante la preparación de los orificios de montaje. Use un detector de
voltaje/metal.
• No cuelgue ni coloque objetos sobre el producto.
Montaje
Paso 1:
D
C
3
1
2

19
ES
Paso 2:
Conexión/desconexión de la manguera de aire
Primer uso
Encendido/apagado
• Para encender el producto, conecte la clavija (E) a la toma de corriente.
La pantalla (N) se enciende.
• Para apagar el producto, desconecte la clavija (E) de la toma de corriente.
Configuración de la unidad de presión
• Presione el botón (T). El indicador SET (O) se enciende en la pantalla (N).
• Presione los botones +/– (S) para cambiar la unidad (psi / bar / kPa / kg/
cm²). La unidad seleccionada aparece en los indicadores de unidad (M).
• Presione el botón (R) para guardar la configuración. La chicharra
(G) confirma el ajuste con un sonido más extenso.
AVISO Después de cambiar la unidad, los demás ajustes
prestablecidos cambian a los valores predeterminados.
3
1
2
A
B
Compresor
H
J
1
2

20
ES
Funcionamiento
AVISO ¡La suciedad puede dañar la válvula! Antes de conectar,
revise el regulador de aire (L) y la válvula en busca de polvo y otras
partículas extrañas. De ser necesario, limpie.
Opción A: Inflado simple
• Presione un botón preseleccionado (Q) para elegir su tipo de vehículo.
La presión objetivo establecida aparece en la pantalla (N).
• De ser necesario, cambie la presión objetivo presionando los
botones+/– (S).
• Presione el botón (R) para guardar la configuración. La chicharra (G)
confirma el ajuste con un sonido más extenso.
• Conecte el regulador de aire (L) a la válvula del neumático. El proceso
de inflado comienza automáticamente.
• Si la presión del neumático está por debajo de 3psi (0,2bar), presione
el botón (R) para comenzar el proceso de inflado.
Opción B: Uso de la función OPS (sistema de sobrepresión)
AVISO La función OPS (sistema de sobrepresión) primero infla el
neumático por sobre la presión objetivo. El valor de la función OPS es
la presión que se añadirá a la presión objetivo. Tras lograr la presión
objetivo sumada a la del valor OPS, el sistema desinfla el neumático
hasta alcanzar la presión objetivo.
Ejemplo:
– La presión objetivo configurada es 30psi (2,07bar).
– El valor OPS configurado es 5psi (0,34bar).
– Primero, el neumático se infla hasta llegar a 35psi (2,41bar).
– Luego, la presión se reduce hasta llegar a 30psi (2,07bar).
• Presione un botón preseleccionado (Q) para elegir su tipo de
vehículo. La presión objetivo establecida aparece en la pantalla (N).
• De ser necesario, cambie la presión objetivo presionando los
botones+/– (S).
• Presione el botón (T) dos veces. El indicador OPS (P) parpadea en
la pantalla (N).
• Configure el valor OPS presionando los botones +/– (S).
• Presione el botón (R) para guardar la configuración. La chicharra
(G) confirma el ajuste con un sonido más extenso. Si el valor OPS
establecido es > 0, el indicador OPS (P) se encenderá en la pantalla (N).
