HOLZMANN MASCHINEN SB510V User manual

Edition: 25.07.2019 –Revision - 00 –RaR - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
STÄNDERBOHRMASCHINE
Übersetzung / Translation
EN
USER MANUAL
DRILL PRESS
SB510V

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
SB510V
1INHALT /INDEX
1INHALT /INDEX 2
2SICHERHEITSZEICHEN / SAFETY SIGNS 4
3TECHNIK / TECHNICS 5
3.1 Lieferumfang / Delivery Content ......................................................................... 5
3.2 Komponenten / Components............................................................................... 6
3.3 Technische Daten / Technical Data ..................................................................... 7
4VORWORT (DE) 8
5SICHERHEIT 9
5.1 Bestimmungsgemäße Verwendung ..................................................................... 9
5.1.1 Technische Einschränkungen ........................................................................... 9
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen................................... 9
5.2 Anforderungen an Benutzer ................................................................................ 9
5.3 Sicherheitseinrichtungen..................................................................................... 9
5.4 Allgemeine Sicherheitshinweise ........................................................................ 10
5.5 Elektrische Sicherheit........................................................................................ 10
5.6 Spezielle Sicherheitshinweise ........................................................................... 11
5.7 Gefahrenhinweise.............................................................................................. 11
6TRANSPORT 12
7MONTAGE 12
7.1 Vorbereitende Tätigkeiten ................................................................................. 12
7.1.1 Lieferumfang prüfen......................................................................................12
7.1.2 Aufstellort wählen .........................................................................................12
7.2 Elektrischer Anschluss....................................................................................... 12
7.2.1 Starkstrom-Anschluss herstellen.....................................................................13
7.3 Zusammenbau der Maschine ............................................................................. 13
8BETRIEB 15
8.1.1 Maschine starten ..........................................................................................15
8.1.2 Maschine stoppen .........................................................................................15
8.1.3 Drehzahl einstellen: ......................................................................................15
8.1.4 Bohrtiefe einstellen .......................................................................................16
8.1.5 Werkstück einspannen...................................................................................16
8.1.6 Bohrkopf Winkelposition einstellen. .................................................................16
8.1.7 Höhe des Arbeitstisches einstellen ..................................................................16
8.1.8 Bohrerwechsel..............................................................................................17
9REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG 17
9.1 Reinigung .......................................................................................................... 17
9.2 Wartung ............................................................................................................ 17
9.3 Instandhaltungs- und Wartungsplan ................................................................. 17
9.3.1 Riemenspannung einstellen/kontrollieren .........................................................18
9.4 Lagerung ........................................................................................................... 18
9.5 Entsorgung........................................................................................................ 18
10 FEHLERBEHEBUNG 19
11 PREFACE (EN) 20
12 SAFETY 21
12.1 Intended Use of the Machine......................................................................... 21
12.1.1 Technical Restrictions ...............................................................................21
12.1.2 Prohibited Applications / Hazardous Misapplications......................................21
12.2 User Requirements........................................................................................ 21
12.3 Safety Devices............................................................................................... 21
12.4 General Safety Instructions .......................................................................... 22
12.5 Electrical Safety ............................................................................................ 22
12.6 Special Safety Instructions ........................................................................... 23
12.7 Hazard Warnings........................................................................................... 23
13 TRANSPORT 24
14 ASSEMBLY 24
14.1 Preparatory Activities ................................................................................... 24

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
SB510V
14.1.1 Checking the Delivery Content...................................................................24
14.1.2 Working place..........................................................................................24
14.1.3 Electrical Connection ................................................................................24
14.2 Assembling the machine ............................................................................... 25
15 OPERATION 27
15.1.1 Starting the Machine ................................................................................27
15.1.2 Stopping the Machine ...............................................................................27
15.1.3 Setting the spindle speed..........................................................................27
15.1.4 Setting the Drilling Depth..........................................................................28
15.1.5 Clamping the workpiece............................................................................28
15.1.6 Adjusting angle position of machine-head ...................................................28
15.1.7 Adjusting the Height of the Worktable ........................................................28
15.1.8 Replacing the Drill Bit ...............................................................................29
16 CLEANING, MAINTENANCE, STORGAE AND DISPOSAL 29
16.1 Cleaning ........................................................................................................ 29
16.2 Maintenance.................................................................................................. 29
17 MAINTENANCE 29
17.1.1 Inspection and Maintenance Plan ...............................................................29
17.1.2 Check/adapt V-Belt tension .......................................................................30
17.2 Storage ......................................................................................................... 30
17.3 Disposal ........................................................................................................ 30
18 TROUBLESHOOTING 31
19 SCHALTPLAN / WIRING DIAGRAM 32
20 ERSATZTEILE / SPARE PARTS 32
20.1 Ersatzteilbestellung / Spare Parts Order....................................................... 32
20.2 Explosionszeichnung / Exploded View .......................................................... 33
21 EU-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 35
22 GARANTIEERKLÄRUNG (DE) 36
23 GUARANTEE TERMS (EN) 37
24 PRODUKTBEOBACHTUNG | PRODUCT MONITORING 38

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
SB510V

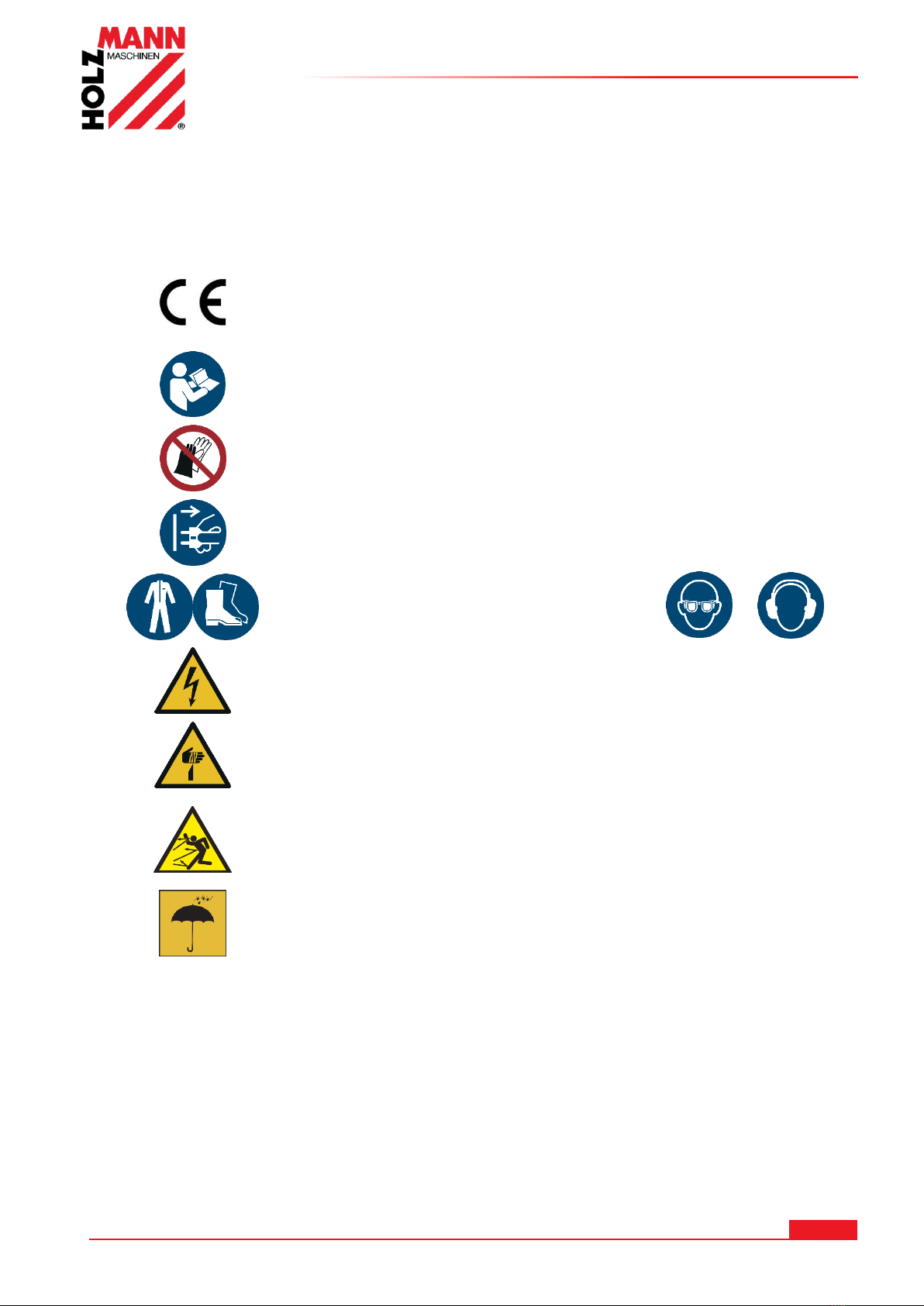

2SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
CE-KONFORM! - Dieses Produkt entspricht den EG-
Richtlinien.
EN
CE-Conformal! - This product complies with the EC-
directives.
DE
Anleitung beachten!
EN
Follow the instructions!
DE
Benutzen von Handschuhen verboten!
EN
Do not use gloves!
DE
Maschine vor Wartung und Pausen ausschalten und
Netzstecker ziehen
EN
Switch off the machine before maintenance and breaks and
pull out the mains plug.
DE
Persönliche Schutzausrüstung tragen!
EN
Wear personal protective equipment!
DE
Gefährliche elektrische Spannung
EN
Dangerous electrical voltage
DE
Warnung vor Schnittverletzungen
EN
Warning of cutting injuries
DE
Warnung vor wegschleudernden Teilen!
EN
Warning against thrown-off items!
DE
Vor Nässe schützen!
EN
Protect from moisture!
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die
entfernt wurden, sind umgehend zu erneuern!
EN Missing or non-readable safety stickers have to be replaced immediately!

TECHNIK / TECHNICS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
SB510V
3TECHNIK / TECHNICS

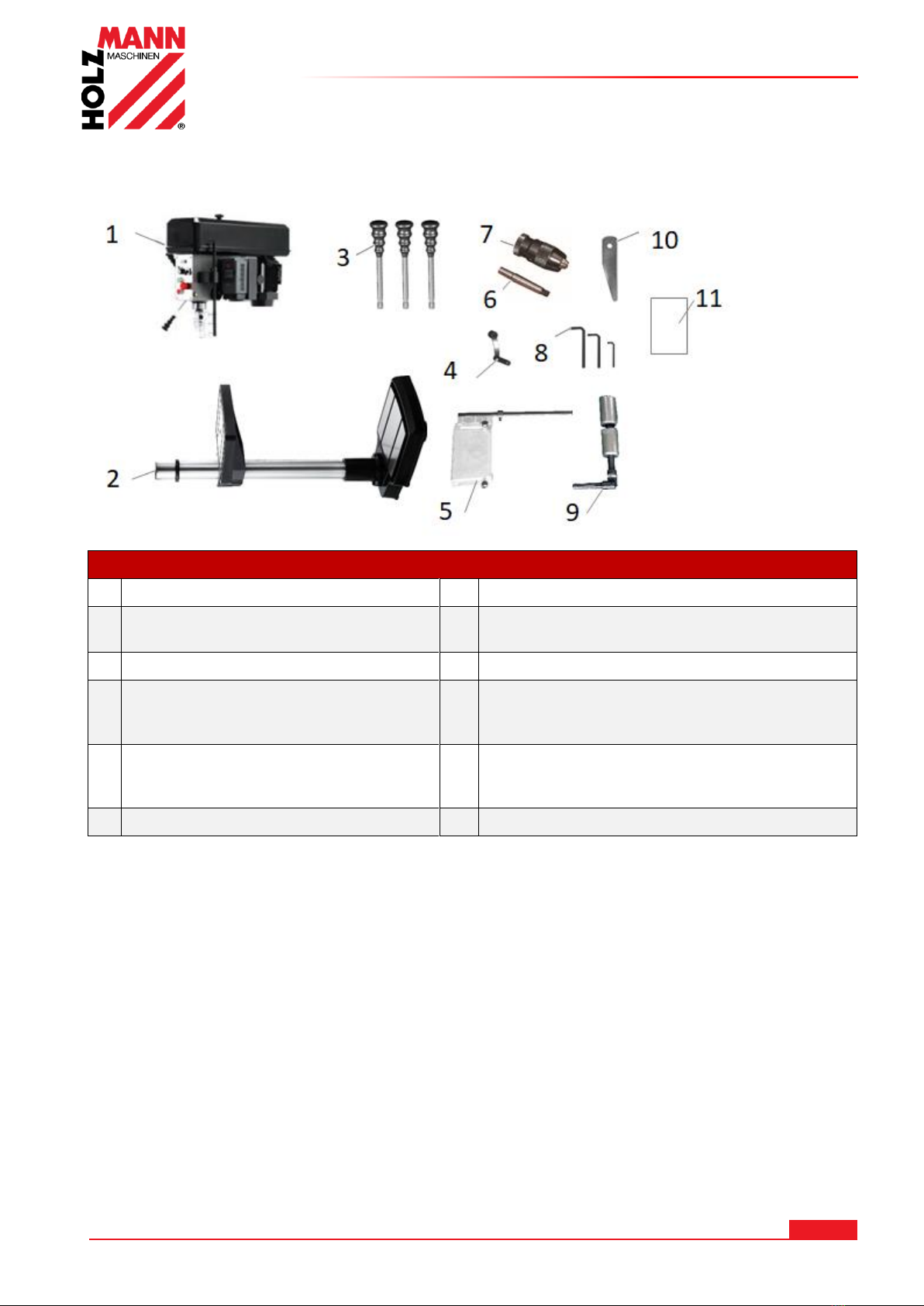

3.1 Lieferumfang / Delivery Content
SB510V
1
Maschinenkopf / machine head
7
Schnellspannbohrfutter / quick release chuck
2
Säule mit Bohrtisch und Fuß/ column
with drilling table and base
8
Inbusschlüssel / allen wrenches
3
Drehhebel / feed lever
9
Fixierhebel + Hülsen / fixation lever + sleeves
4
Handkurbel zur Bohrtisch-
Höhenverstellung / crank handle for
height adjustment
10
Austreibkeil / drift key
5
Bohrfutterschutz mit Schrauben und
Halterung / drill chuck protection with
screws and holder
11
Betriebsanleitung / manual
6
Bohrfutterdorn / drill chuck arbor

TECHNIK / TECHNICS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
SB510V
3.2 Komponenten / Components
SB510V
1
Standfuß / ground plate
8
Bedienpanel / operation panel
2
Säule / column
9
Schnellspannbohrfutter / quick release-
chuck
3
Schrauben / screws
10
Bohrfutterschutz / spindle guard
4
Bohrtisch / drilling table
11
Riemenabdeckung / V-belt cover
5
Handkurbel f. Bohrtisch-
Höhenverstellung / crank handle
for height adjustment
12
Frequenzumrichter / frequency converter
6
Motor / motor
13
Knopf für Linkslauf / button switching to
ccw-direction
7
Handgriff für Vorschubspindel
/handle for feed spindle
14
CEE Stecker mit Phasenwender / CEE plug
with phase inverter
Bedienpanel / operation panel
8a
Einschalter / ON-switch
8e
Wahlschalter Bohren-Gewindeschneiden /
switch for drill or taping mode selection
8b
Ausschalter / OFF-switch
8f
Drehzahlanzeige / spindle speed display
8c
NOT-AUS-Schalter / emergency stop
switch
8g
Spindeldrehzahleinstellungknopf / spindle
speed adjustment knob
8d
Anzeige Linkslauf / indication lamp
ccw-direction

TECHNIK / TECHNICS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
SB510V
3.3 Technische Daten / Technical Data
Parameter / parameters
Wert / value
Spannung / Voltage
400 V/ 3 /50 Hz
Motorleistung / Motor power S1 (100%)
1,1 kW
Kabellänge / cable length
1,8 m
Spindel Drehzahl / spindle speed
(I): 0-600 min-1
(II): 0-2100 min-1
Max. Bohrleistung (Stahl) / max. drilling capacity (steel)
Ø32 mm
Max. Gewindegröße / max. thread size
M14
Spindelaufnahme / spindle taper
MK4/MT4
Bohrfutter / chuck
1-16 mm
Spindelhub / spindle travel
135 mm
Ausladung / distance spindle to column
255 mm
Säulendurchmesser / column diameter
98 mm
Tischgröße / table size
410 x 380 mm
Bodenplattengröße / base-plate dimension
650 x 440 mm
Abstand Bohrfutter zur Bodenplatte / distance chuck to base-plate
1100
Abstand Bohrutter zu Tisch / distance chuck to table
760
Maximale Tischbeladung / max. work table weight capacity
60kg
Schutzklasse / protection class
I
Schutzart / Protection mode
IP22
Nettogewicht / net Weight
210kg
Bruttogewicht / gross-weight
226kg
Verpackungsmaße (L x B x H) / packaging dimensions (L x W x H)
1595 x 710 x 610 mm
Maschinendimension (L x B x H) / machine dimensions (L x W x H)
830 x 470 x 1770 mm
Schalldruckpegel LPA / Sound pressure level LPA
73,1 dB(A) k: 3dB(A)
Schallleistungspegel LWA / sound power level LWA
88,1 dB(A) k: 3dB(A)
(DE) Hinweis Geräuschangaben: Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere
Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig
abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den am Arbeitsplatz tatsächlich
vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes und andere Geräuschquellen, d. h. die Zahl der
Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese
Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
(EN) Notice noise emission: The values given are emission values and therefore do not have to represent safe workplace values at the
same time. Although there is a correlation between emission and immission levels, it cannot be reliably deduced whether additional
precautions are necessary or not. Factors influencing the actual immission level at the workplace include the nature of the workspace and
other noise sources, i.e. the number of machines and other adjacent operations. The permissible workplace values may also vary from
country to country. However, this information should enable the user to make a better assessment of hazard and risk.

VORWORT (DE)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
SB510V
4VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren
Inbetriebnahme und Handhabung der Ständerbohrmaschine SB510V, nachfolgend vereinfachend
als "Maschine" bezeichnet.
Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie
sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen,
vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn
sie an Dritte weitergegeben wird!
Beachten Sie im Besonderen das Kapitel Sicherheit!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2019
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere
der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich
verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht als
vereinbart.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] Dw 0
Fax [phone] Dw 4
[e-mail]

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
SB510V
5SICHERHEIT
Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und
Handhabung der Maschine.
Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme
aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine,
und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor.
Beachten Sie außerdem die an der Maschine verwendeten Symbole und
Piktogramme sowie die Sicherheits- und Gefahrenhinweise!
5.1 Bestimmungsgemäße Verwendung
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt: Bohren von Metall, Holz oder
Kunststoff mit dem für den jeweiligen Werkstoff geeigneten Bohrwerkzeug.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN MASCHINEN keine
Verantwortung oder Garantieleistung.
5.1.1 Technische Einschränkungen
Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:
Rel. Feuchtigkeit:
max. 90 %
Temperatur (Betrieb)
-10° C bis +50° C
Temperatur (Lagerung, Transport)
-20° C bis +55° C
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen
-Betreiben der Maschine ohne adäquate körperliche und geistige Eignung
-Betreiben der Maschine ohne Kenntnis der Bedienungsanleitung
-Änderungen der Konstruktion der Maschine
-Betreiben der Maschine in explosionsgefährdeter Umgebung (Maschine kann beim Betrieb
Zündfunken erzeugen)
-Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen Grenzen
-Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen
-Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung
dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und
Schadenersatzansprüche gegenüber der Holzmann Maschinen GmbH zur Folge.
5.2 Anforderungen an Benutzer
Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das
Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis
der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen
Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Maschine sicher
zu bedienen, dürfen sie nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person
benutzen.
Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter
des Bedieners festlegen und die Verwendung dieser Maschine einschränken können!
Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.
Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer
Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft
vorgenommen werden.
5.3 Sicherheitseinrichtungen
Die Maschine ist mit folgenden Sicherheitseinrichtungen ausgestattet:

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
SB510V

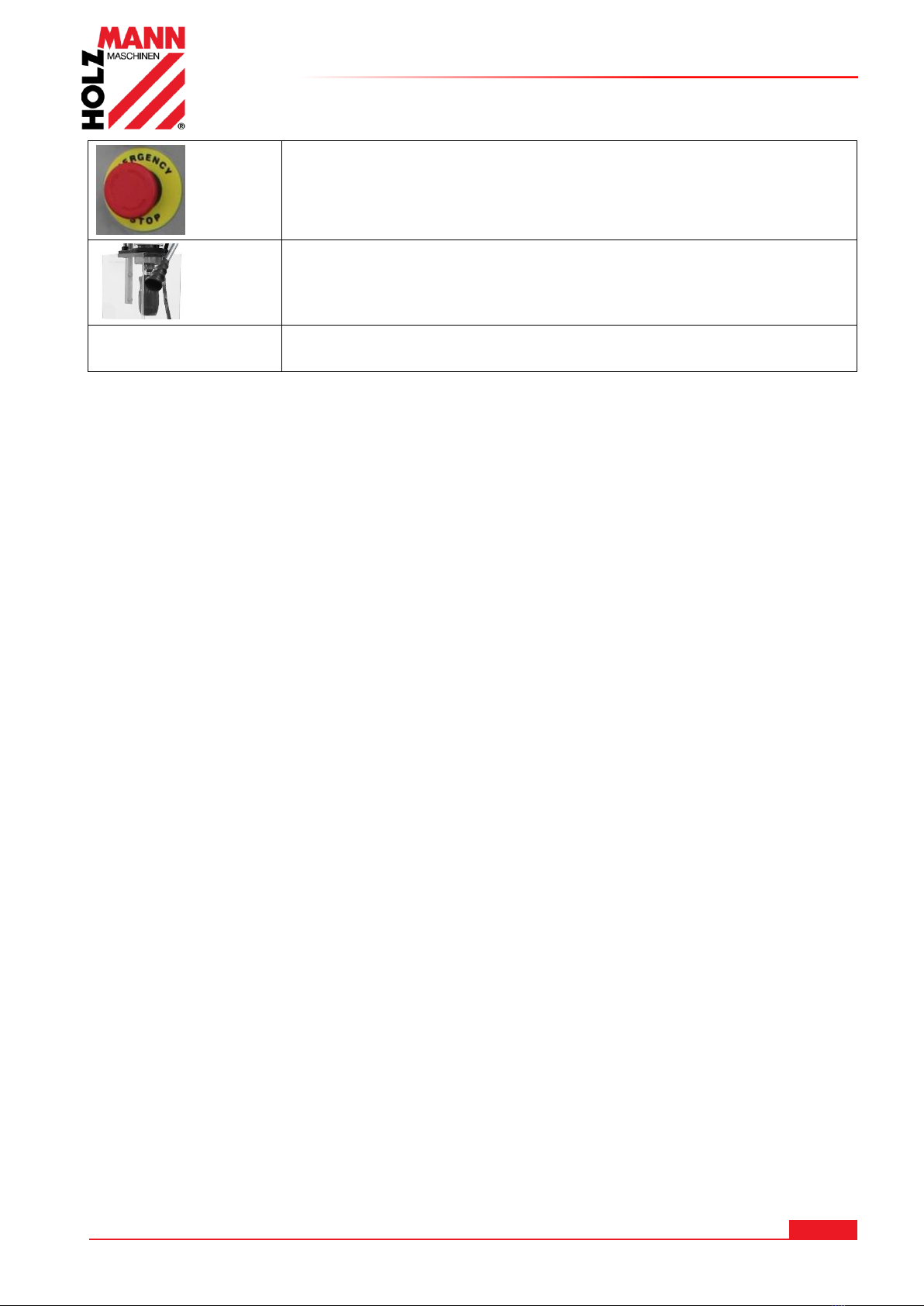

Selbst verriegelnder NOT AUS Taster, um gefahrbringende
Bewegungen jederzeit stoppen zu können.
Ausklappbarer BOHRFUTTERSCHUTZ, der das verwendete Bohrfutter und
das eingespannte Werkzeug in seiner Ruheposition vorne und an
beiden Seiten abdeckt, und der die Inbetriebnahme der Maschine
bei offenem Schutz verhindert
Eine trennende Schutzeinrichtung (feststehend), die den Zugang
zum Motor / Riemenantrieb schützt.
5.4 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei
Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte
zu berücksichtigen:
Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion.
Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen
trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen
angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.
Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
Sorgen Sie für ausreichend Platz rund um die Maschine!
Achten Sie auf ein sauberes Arbeitsumfeld und sorgen Sie für ausreichende
Lichtverhältnisse am Arbeitsplatz!
Entfernen Sie sämtliche Einstellwerkzeuge bzw. Schraubenschlüssel, bevor Sie die
Maschine einschalten.
Verwenden Sie nur einwandfreies Werkzeug, das frei von Rissen und anderen Fehlern (z.B.
Deformationen) ist.
Stellen Sie sicher, dass sich der Ein-Aus-Schalter in der Stellung „Aus“, bevor Sie die
Maschine einschalten.
Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne,
abgeschnittene Werkstückteile etc.).
Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit.
Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Setzen Sie die Maschine
gegebenenfalls vor dem Verlassen still.
Greifen Sie nicht an der laufenden Spindel vorbei, sondern reinigen Sie die Maschine
immer nur bei stillstehender Bohrspindel.
Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr
vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet
sind.
Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät
einhalten, und halten Sie insbesondere Kinder von der Maschine fern.
Tragen Sie geeignete Schutzausrüstung (Augenschutz, Gehörschutz, Sicherheitsschuhe)
sowie eng anliegende Arbeitsschutzkleidung, aber niemals lose Kleidung, Krawatten,
Schmuck etc. –Einzugsgefahr!
Verbergen Sie lange Haare unter einem Haarschutz.
Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall
übermäßige Gewalt an.
Überbeanspruchen Sie die Maschine nicht!
Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter
Einfluss von Medikamenten, Alkohol oder Drogen!
Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben,
Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand-
bzw. Explosionsgefahr!).
5.5 Elektrische Sicherheit
Achten Sie darauf, dass das Gerät geerdet ist.
Verwenden Sie nur geeignete Verlängerungskabel.
Symbolbild

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
SB510V
Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr!
Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr. Behandeln Sie
das Kabel sorgfältig. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen
des Elektrowerkzeugs. Halten Sie das Kabel vor Hitze, Öl, scharfen Kanten oder
beweglichen Teilen fern.
Der Einsatz des Elektrowerkzeugs in feuchter Umgebung ist nur dann statthaft, wenn die
Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.
Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht mit dem EIN-AUS-Schalter ein-
und ausschalten lässt.
5.6 Spezielle Sicherheitshinweise
Die Arbeit mit Handschuhen an rotierenden Teilen ist nicht zulässig!
Übermäßiger Lärm kann zu Gehörschäden und temporären oder dauerhaften Verlust der
Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen
zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen.
Sichern Sie das zu bearbeitende Werkstück gegen Mitnahme durch den Bohrer. Verwenden
Sie zum Spannen einen Maschinenschraubstock oder Spannpratzen.
Arbeitstisch mittels Klemmhebel vor Bearbeitung fixieren.
5.7 Gefahrenhinweise
Trotz bestimmungsgemäßer Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch
Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen
Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet
sind:
G E FA H R
Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche
Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht
gemieden wird.
W A R NU N G
Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen
kann, wenn sie nicht gemieden wird.
V O R SI C H T
Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen
kann, wenn sie nicht gemieden wird.
H I N WE I S
Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche
Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.
Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre
entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der
fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab!

TRANSPORT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
SB510V
6TRANSPORT
W A R NU N G
Die Bohrmaschine ist schwer! Für längere Transporte bauen Sie die Bohrmaschine
auseinander und transportieren Sie sie in der Originalverpackung!
W A R NU N G
Beschädigte oder nicht ausreichend tragfähige Hebezeuge und Lastanschlagmittel
können schwere Verletzungen oder sogar den Tod nach sich ziehen. Prüfen Sie
Hebezeuge und Lastanschlagmittel stets auf ausreichende Tragfähigkeit und
einwandfreien Zustand. Befestigen Sie die Lasten sorgfältig. Halten Sie sich niemals
unter schwebenden Lasten auf!
Für einen ordnungsgemäßen Transport beachten Sie auch die Anweisungen und Angaben auf der
Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende
Transportmittel sowie vorgeschriebene Transportlage etc.
Befördern Sie das gelieferte Produkt vor dem
Auspacken mit einem Hubwagen oder Stapler
zum gewünschten Aufstellungsort.
Die Bohrmaschine ist schwer. Für die Montage wird ein Gabelstapler oder Kran empfohlen oder
mindestens zwei Personen benötigt um die schweren Einzelkomponenten sicher zu fügen. Wenn
Sie die Bohrmaschine mit einem Fahrzeug transportieren, sorgen Sie für eine entsprechende
Ladungssicherung!
7MONTAGE
7.1 Vorbereitende Tätigkeiten
7.1.1 Lieferumfang prüfen
Überprüfen Sie die Maschine unmittelbar nach Erhalt der Lieferung bzw. nach dem Auspacken
umgehend auf Transportschäden bzw. fehlende oder beschädigte Teile.
Vermerken Sie sichtbare Transportschäden unverzüglich auf dem Lieferschein, und melden Sie
Beschädigungen der Maschine oder fehlende Teile umgehend Ihrem Händler bzw. der Spedition.
7.1.2 Aufstellort wählen
Der Boden am Aufstellort muss das Gewicht der Maschine tragen können. Der Mindestplatzbedarf
der Maschine ergibt sich aus den Abmessungen der Maschine
zuzüglich eines Sicherheitsbereiches von ca. 80 cm rund um die
Maschine.
Wählen Sie als Aufstellort einen ebenen, tragfähigen Untergrund
mit entsprechendem Raumangebot. Der Aufstellort muss auch den
ergonomischen Anforderungen an einen Arbeitsplatz erfüllen.
Verankern sie die Maschine am Boden (Verankerungsmaterial ist im
Lieferumfang nicht enthalten).
7.2 Elektrischer Anschluss
W A R NU N G
Gefährliche elektrische Spannung! Anschließen der Maschine sowie elektrische
Prüfungen, Wartung und Reparatur dürfen nur durch fachlich geeignetes Personal
oder unter Anleitung und Aufsicht einer Elektrofachkraft erfolgen!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
SB510V
H I N WE I S
Mit Kraftstrom betriebene Maschinen müssen immer mit 3 Phasen und einer Erdung
angeschlossen sein. Überprüfen Sie unmittelbar nach dem Herstellen des elektrischen
Anschlusses die korrekte Laufrichtung der Maschine! Der Bohrer/Bohrkopf muss sich
im Uhrzeigersinn drehen (Betrachtungsrichtung von oben), wenn man die
Maschine einschaltet. Gegebenenfalls müssen Sie zwei der drei Phasen
(L1/L2 oder L1/L3) tauschen!
Die Maschine wird mit Kraftstrom (400 V, 3~, 50 Hz) betrieben. Die Verwendung von 16 A
Sicherungen wird empfohlen.
7.2.1 Starkstrom-Anschluss herstellen
Um die Maschine an das elektrische Netz anzuschließen, gehen Sie wie folgt vor:
Prüfen Sie, ob die Speisespannung und die Stromfrequenz den Angaben auf den
Maschinenschild entsprechen.
Überprüfen Sie mit einem geeigneten Gerät die Funktionstüchtigkeit der Nullverbindung
und der Erdung.
Der Stromversorgungskreislauf muss mit einem Überspannungsschutz (RCD mit
maximalem Fehlerstrom von 30mA) ausgerüstet sein.
Den erforderlichen Querschnitt der Versorgungskabel entnehmen Sie bitte einer
Strombelastbarkeitstabelle. (Überzeugen Sie sich, dass die Kabel in gutem Zustand und
für die Leistungsübertragung geeignet sind. Unterdimensionierte Kabel verringern die
Leistungsübertragung und erwärmen sich stark!)
Schließen Sie die Versorgungskabel an die entsprechenden Klemmen im Eingangskasten
(L1, L2, L3, N, РЕ) – siehe nachfolgende Abbildung. Wenn ein СЕЕ Stecker vorhanden
ist, erfolgt der Anschluss an das Netz durch eine entsprechend gespeiste СЕЕ Kupplung
(L1, L2, L3, N, РЕ)
Steckeranschluss 400V:
5-adrig:
mit
N-Leiter
4-adrig:
ohne
N-Leiter
7.3 Zusammenbau der Maschine
Die Maschine wurde zu Transportzwecken demontiert, für den Zusammenbau beachten Sie bitte
die nachfolgende Montageanleitung:
1. Säule / Grundplatte/ Tisch
rausheben
Die vormontierte Säule auf
Grundplatte mit Tisch aus der
Verpackung rausheben. Zum
Herausnehmen wird ein Kran mit
entsprechendem Hebezeug
empfohlen

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
SB510V
2. Maschinenkopf montieren
Maschinenkopf auf die Säule aufsetzen.
Zum Herausnehmen wird ein Kran mit
entsprechendem Hebezeug empfohlen.
3. 3x Handgriffe für Vorschub
montieren
4. Handkurbel für Tisch montieren
Handkurbel aufstecken und mit
Wurmschraube sichern
5. Maschinenkopffixierung
montieren
Hülse ohne Gewinde (1) an der
rechten Seite der Maschine in die
dafür vorgesehen Bohrung im
Maschinenkopf einfügen. Hülse mit
Gewinde (3) an der linken Seite
(Frequenzumrichter) im
Maschinekopf einfügen. Den
Fixierhebel mit Stange (2)
einschrauben.
6. Spindelschutz montieren
Inbusschraube (1) und Positionierring
(2) von der Stange der
Spindelschutzabdeckung entfernen.
Stange in die Halterung (3) an der
Maschine einfügen.
Positionierring (2) und Inbusschraube
(1) wieder montieren.

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
SB510V

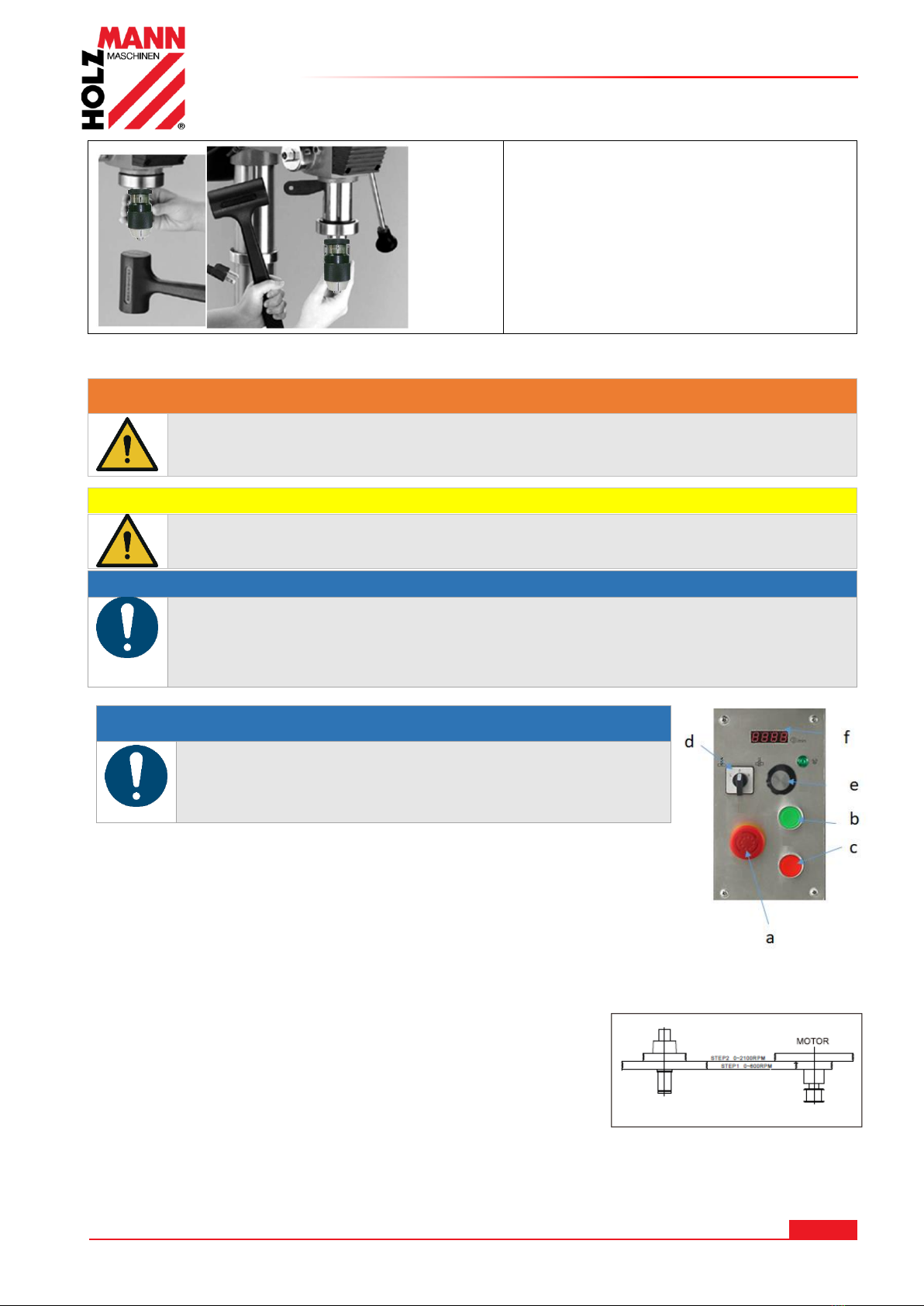

7. Bohrfutter ein-/ausbauen
Alle Teile entfetten.
Mit Gummihammer das Bohrfutter
durch einen vorsichtigen Schlag
fixieren (1. Bild ganz links).
Um das Bohrfutter wieder zu entfernen,
Spindel ausfahren und drehen, bis man
den Austreibkeil ansetzen kann.
Mit einem vorsichtigen Schlag
Bohrfutter abnehmen (2. Bild links).
8BETRIEB
W A R NU N G
Maschine vor Umrüst- und Einstellarbeiten stets von der Spannungsquelle trennen
und gegen unbeabsichtigtes Wiedereinschalten sichern!
V O R SI C H T
Beim Bohren von Werkstücken mit unebener Oberfläche geeignete Stützauflage
verwenden!
Bohrmaschine nie mit angedrücktem Bohrer starten!
H I N WE I S
Prüfen Sie vor jeder Verwendung den einwandfreien Zustand der
Sicherheitseinrichtungen.
Kontrollieren Sie die Schraubverbindungen zumindest wöchentlich auf festen Sitz.
Überprüfen Sie regelmäßig den einwandfreien und lesbaren Zustand der Warn-
und Sicherheitsaufkleber der Maschine
8.1.1 Maschine starten
H I N WE I S
Damit die Maschine gestartet werden kann, müssen der
NOT-HALT-Schalter (a) entriegelt und Riemenabdeckung
sowie Spindelschutz geschlossen sein, sowie die Betriebsart
(d) ausgewält sein!
EIN-Taste (b) drücken.
8.1.2 Maschine stoppen
Normaler Halt:
AUS-Taste (c) drücken.
Im Notfall:
Durch drücken des NOT-HALT-Schalters (a) ausschalten.
8.1.3 Drehzahl einstellen:
1. Drehzahlbereich durch Umlegen Antriebsriemen wählen:
Bereich 1: 0-600min-1
Bereich 2: 0-2100min-1
1.1 Riemenabdeckung öffnen
1.2 Riemenspannung lösen
1.3 Riemen auf den benötigen Bereich umlegen
1.4 Korrekte Riemenspannung wieder herstellen
1.5 Riemenabdeckung schließen und fixieren.
2. Drehzahl innerhalb des gewählten Drehzahlbereichs mittels Potentiometer (e) einstellen.
Die eingestellte Drehzahl kann am Drehzahldisplay (f) abgelesen werden.
Je kleiner die Bohrung, desto größer die Umdrehungsgeschwindigkeit. Gewindeschneiden
nur im Drehzahlbereich 1 und im Tapping-mode

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
SB510V
Um ein gutes Ergebnis zu erzielen gilt ebenfalls:
Weiches Material => hohe Drehzahl
Hartes Material => niedrige Drehzahl

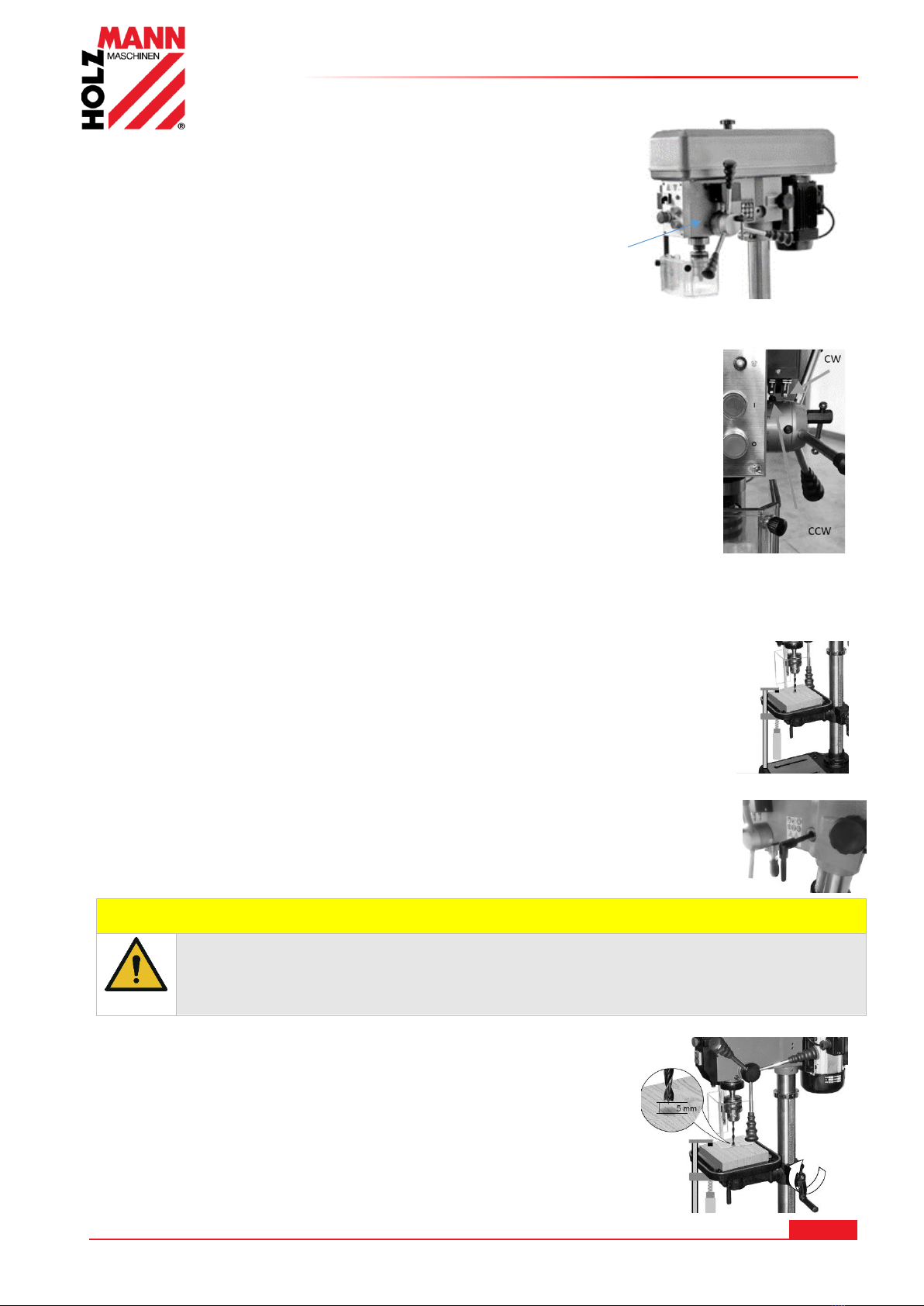

8.1.4 Bohrtiefe einstellen
An der Seite des Bohrkopfes ist eine Bohrtiefenanzeige (1)
angebracht. Der Verriegelungshebel befindet sich an der
Seite, oben auf dem Pinolenhebel.
Vor dem Starten des Motors:
1. Stellen Sie die Tiefe auf null, indem Sie den Bohrer
auf die Oberfläche des Werkstücks absenken und
halten. Verwenden Sie den Pinolenhebel, um die
Spindel abzusenken.
2. Entriegeln Sie die Tiefenskala durch Drehen des
Verriegelungshebels.
3. Stellen Sie den Tiefenanschlag ein, indem Sie den
Bolzen des Tiefenanschlags auf die gewünschte Tiefe
drehen.
4. Verriegeln Sie die Tiefenskala durch Drehen des
Verriegelungshebels.
5. Wird der Schalter durch die Nocke (CCW) aktiviert,
wird die Spindelrotation gegen den Uhrzeigersinn
aktiviert, wird der Schalter durch die Nocke (CW)
aktiviert wird die Spindelrotation im Uhrzeigersinn
aktiviert.
8.1.5 Werkstück einspannen
Versuchen Sie nicht, das zu bearbeitende Werkstück mit
der Hand gegen Mitnahme durch den Bohrer zu sichern.
Sichern Sie das zu bearbeitende Werkstück, indem Sie es
einspannen. Verwenden Sie zum Einspannen einen
Maschinenschraubstock oder Spannpratzen.
8.1.6 Bohrkopf Winkelposition einstellen.
Fixierhebel lösen und Bohrkopf in gewünschte
Winkelposition drehen, anschließend Hebel
wieder fest ziehen.
V O R SI C H T
Ändern Sie die Winkelposition des Bohrkopfes nur, wenn die Basis der
Bohrmaschine am Boden befestigt ist. Ein Schwenken des Bohrkopfes, ohne dass
die Basis am Boden befestigt ist, führt dazu, dass die Bohrmaschine instabil wird
und umkippt, was zu Verletzungen und/oder Schäden an der Maschine führt.
8.1.7 Höhe des Arbeitstisches einstellen
1. Stellen Sie die Höhe des Bohrtisches so ein, dass der
Abstand zwischen Bohrerspitze und Oberfläche des
zu bearbeitenden Werkstückes nicht mehr als 5 mm
beträgt.
2. Die Höheneinstellung erfolgt mit der Kurbel am Tisch.
Bevor eine Verstellung erfolgen kann muss der/die
Klemmhebel gelöst werden. Nach Abschluss Klemmhebel
wieder fest drehen um den Arbeitstisch in der Höhe zu
fixieren.
1

REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
SB510V

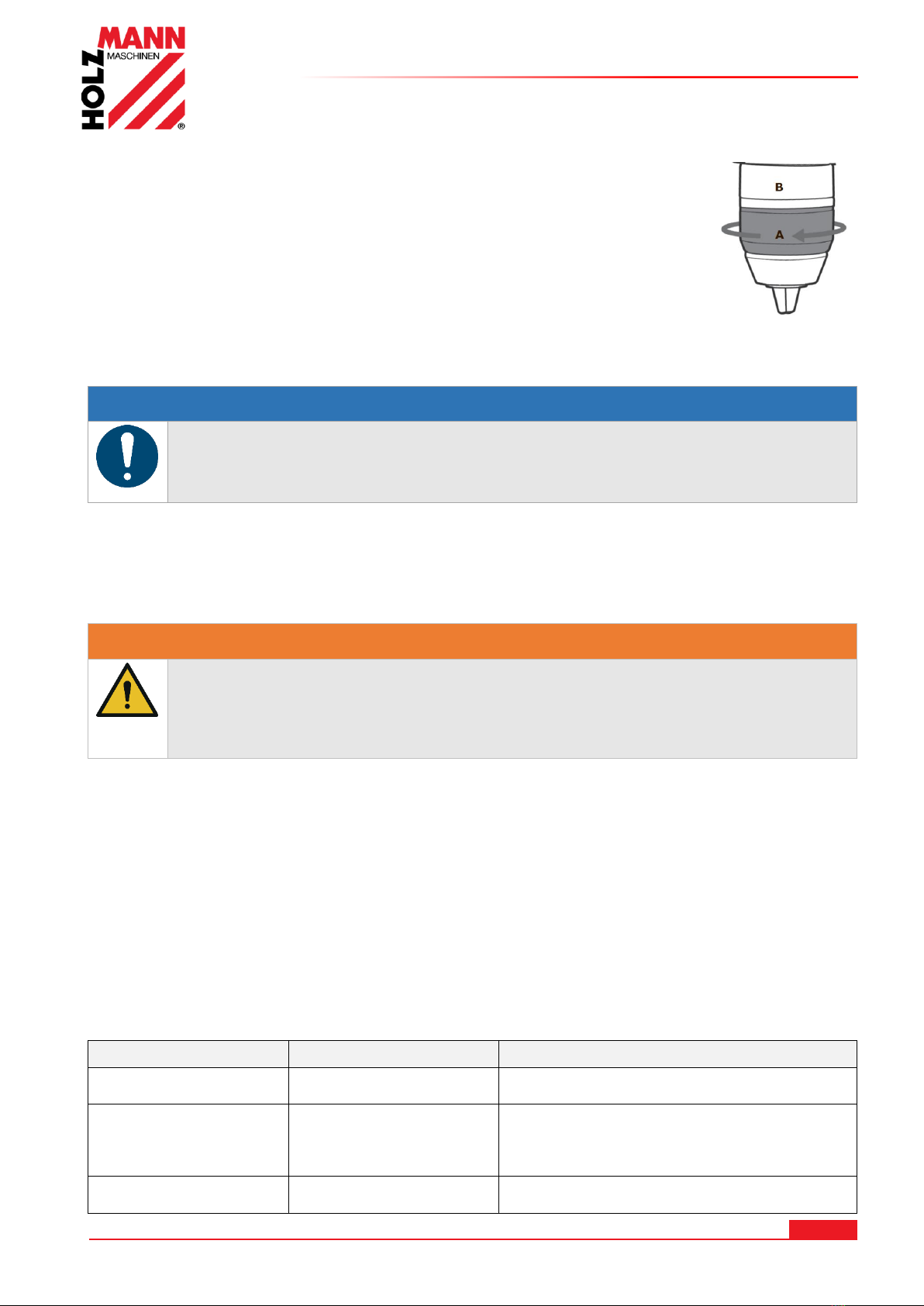

8.1.8 Bohrerwechsel
1. Öffnen Sie das Schnellspannbohrfutter durch Drehen
entgegen Richtung A, bis der Bohrer eingesetzt
werden kann. Dabei Ring B festhalten.
2. Setzen Sie den Bohrer ein.
3. Drehen Sie die Hülse des Schnellspannbohrfutters in
Drehrichtung A von Hand kräftig zu. Dabei Ring B
festhalten.
4. Das Bohrfutter wird dadurch automatisch verriegelt.
9REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
9.1 Reinigung
H I N WE I S
Falsche Reinigungsmittel können den Lack der Maschine angreifen. Verwenden Sie
zum Reinigen keine Lösungsmittel, Nitroverdünnung oder andere Reinigungsmittel,
die den Lack der Maschine beschädigen könnten. Beachten Sie die Angaben und
Hinweise des Reinigungsmittelherstellers!
Bereiten Sie die Oberflächen auf und schmieren Sie die blanken Maschinenteile mit einem
säurefreien Schmieröl ein.
In weiterer Folge ist regelmäßige Reinigung Voraussetzung für den sicheren Betrieb der Maschine
sowie eine lange Lebensdauer derselben. Reinigen Sie das Gerät deshalb nach jedem Einsatz von
Spänen und Schmutzpartikeln.
9.2 Wartung
W A R NU N G
Gefahr durch elektrische Spannung! Das Hantieren an der Maschine bei
aufrechter Spannungsversorgung kann zu schweren Verletzungen oder sogar zum
Tod führen. Trennen Sie die Maschine vor Wartungs- bzw. Instandhaltungsarbeiten
stets von der Spannungsversorgung und sichern Sie sie gegen unbeabsichtigtes bzw.
unbefugtes Wiedereinschalten!
Die Maschine ist wartungsarm und nur wenige Teile müssen gewartet werden. Ungeachtet dessen
sind Störungen oder Defekte, die geeignet sind, die Sicherheit des Benutzers zu beeinträchtigen,
umgehend zu beseitigen!
Vergewissern Sie sich vor jeder Inbetriebnahme vom einwandfreien Zustand und
ordnungsgemäßen Funktionieren der Sicherheitseinrichtungen.
Kontrollieren Sie sämtliche Verbindungen zumindest wöchentlich auf festen Sitz.
Überprüfen Sie regelmäßig den einwandfreien und lesbaren Zustand der Warn- und
Sicherheitsaufkleber der Maschine.
Verwenden Sie nur einwandfreies und geeignetes Werkzeug
Verwenden Sie ausschließlich vom Hersteller empfohlene Originalersatzteile
9.3 Instandhaltungs- und Wartungsplan
Art und Grad des Maschinenverschleisses hängen in hohem Maß von den Betriebsbedingungen
ab. Die nachfolgend angeführten Intervalle gelten bei Verwendung der Maschine innerhalb der
festgelegten Grenzen:
Intervall
Komponente
Maßnahme
Vor jeder
Inbetreibnahme
Sicherheitseinrichtungen
Keilriemen
Sicherheitseinrichtungen prüfen
Keilriemen kontrollieren und ggfs. spannen
Nach jeder
Inbetriebnahme
Maschine;
Säule und Bohrtisch
Maschine von Spänen und Bohrmehl
säubern;
Säule und Bohrtisch mit einer dünner
Schicht Öl schmieren
Nach jeweils ca. 50
Betriebsstunden
Kegeldorn
Kegeldorn einfetten

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
SB510V
9.3.1 Riemenspannung einstellen/kontrollieren
Riemenabdeckung öffnen
Kontrolle der Riemenspannung (Riemen sollte
5-10mm bei seitlichem Druck nachgeben)
I und J lösen um den Motor in horizontaler
Richtung zu bewegen. Motorverschiebung
Richtung (+) erhöht die Riemenspannung, in
Richtung (-) wird Riemenspannung verringert.
Nach korrekter Einstellung den I und J
fixieren.
9.4 Lagerung
H I N WE I S
Bei unsachgemäßer Lagerung können wichtige Maschinenteile beschädigt und
zerstört werden. Lagern Sie verpackte oder bereits ausgepackte Teile nur unter den
vorgesehenen Umgebungsbedingungen!
Lagern Sie die Maschine bei Nichtgebrauch an einem trockenen, frostsichereren und
versperrbaren Ort um einerseits der Entstehung von Rost entgegenzuwirken, und um
andererseits sicherzustellen, dass Unbefugte und insbesondere Kinder keinen Zugang zur
Maschine haben.
9.5 Entsorgung
Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie die
Maschine, Maschinenkomponenten oder Betriebsmittel niemals im Restmüll.
Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen
bezüglich der verfügbaren Entsorgungsmöglichkeiten.
Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges
Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine
fachgerecht zu entsorgen.
(+)
(-)

FEHLERBEHEBUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
SB510V
10 FEHLERBEHEBUNG
W A R NU N G
Gefahr durch elektrische Spannung! Das Manipulieren an der Maschine bei
aufrechter Spannungsversorgung kann zu schweren Verletzungen oder zum Tod
führen. Trennen Sie die Maschine vor der Durchführung von Arbeiten zur
Fehlerbehebung daher zunächst immer von der Stromversorgung und sichern Sie sie
gegen unbeabsichtigte Wiederinbetriebnahme!
Viele mögliche Fehlerquellen können bei ordnungsgemäßem Anschluss der Maschine an das
Stromnetz bereits im Vorfeld ausgeschlossen werden.
Sollten sie sich außer Stande sehen, erforderliche Reparaturen ordnungsgemäß durchzuführen
und/oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer einen
Fachmann zum Beheben des Problems hinzu.
Fehler
mögliche Ursache
Behebung
Motor läuft nicht
Netzanschluss inkorrekt
Von Fachmann überprüfen
lassen
Schalter defekt
Austausch
Motor defekt
Austausch
Sicherheitseinrichtungen sind aktiv
NOT-AUS-Schalter und
Schalter in der
Keilriemenabdeckung /
Spindelschutz (offen?)
kontrollieren
Ungewöhnliches
Betriebsgeräusch
Falsche Keilriemenspannung
Keilriemen auf richtige
Spannung einstellen. Drucktest
mit Finger (1cm Spiel)
Bohrer ist dezentriert/läuft
unwucht/“eiert“
Bohrfutter eiert
Bohrfutter mit Holz-,
Gummihammer festklopfen.
Spindel ist ausgeleiert
Spindel oder Kugellager
austauschen
Spannbacken sind defekt
Bohrfutter austauschen
Bohrer raucht
Zu hohe Reibung Bohrer-Werkstoff
Verhältnis
Geschwindigkeit/Material
Schmiermittel verwenden
Zu hohe Geschwindigkeit,
Reduzieren!
Motor läuft, aber keine
Rotation bzw. schwache
Bohrleistung.
Mangelnde Kraftübersetzung von
Keilscheiben zu Keilriemen durch:
Zu lockere Riemen
Riemen verunreinigt mit
Schmiermittel
Riemen überprüfen, wenn
abgenützt: Austausch.
Ansonsten Riemen spannen
Riemen reinigen, trocknen.

PREFACE (EN)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
SB510V
11 PREFACE (EN)
Dear Customer!
This operating manual contains information and important notes for safe start-up and handling of
the drill press SB510V, hereinafter referred to as "machine".
The manual is an integral part of the machine and must not be removed. Keep it for later
use in a suitable place, easily accessible to users (operators), protected from dust and
moisture, and enclose it with the machine if the machine is passed on to third parties!
Please pay special attention to the chapter Safety!
Due to the constant further development of our products, illustrations and contents may differ
slightly. If you notice any errors, please inform us.
Subject to technical changes!
Check the goods immediately after receipt and note any complaints on the consignment
note when taking over the goods from the deliverer!
Transport damage must be reported separately to us within 24 hours.
HOLZMANN cannot accept any liability for unnoticed transport damage.
Copyright
© 2019
This documentation is protected by copyright. All rights reserved! Especially the reprint, the
translation and the extraction of photos and illustrations will be prosecuted.
The place of jurisdiction shall be the Regional Court of Linz or the court responsible for 4170
Haslach.
Customer Service Address
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]
