Amazon B00I59VBH4 User manual
B00I59VBH4 (US)
B00JJRR1GQ (EU)
B00JJRLYNC (UK)
3
Instruction Manual ∙ English
AmazonBasics Bluetooth®Audio Receiver
Contents
• Bluetooth audio receiver
• Power adapter
• RCA to 3.5 mm audio cable
• This instruction manual
4
Product overview
Pair button
LED
Front
Pair DC IN Audio OUT
Back
Audio Out jackPower jack
5
Setup

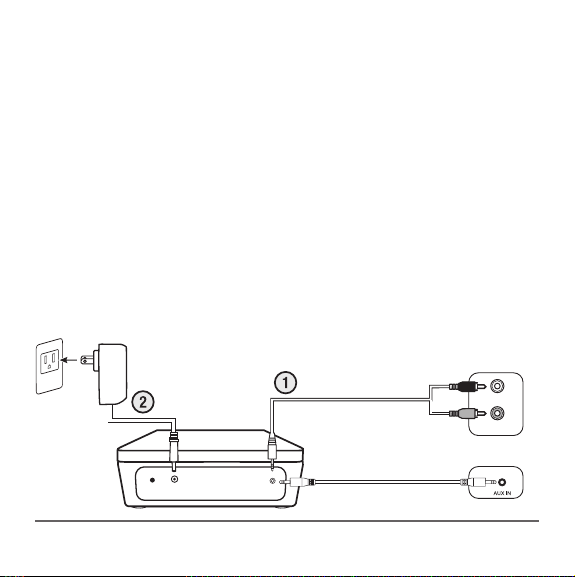

Connecting your receiver
1. Connect the audio cable from the Audio OUT jack on
your receiver to the Audio IN jacks on your speaker. The
red connector plugs into the red (right) jack and the black
connector plugs into the white (left) jack on your speaker.
OR
Connect a 3.5 mm audio cable (not included) from the
Audio OUT jack on your receiver to the AUX IN jack of your
speaker.
2. Connect the power adapter from the (power) DC IN jack on
your receiver to a power outlet. The LED slowly blinks blue.
Pair DC IN Audio OUT
L - Audio IN - R
back of
speaker
OR
(not included)
6

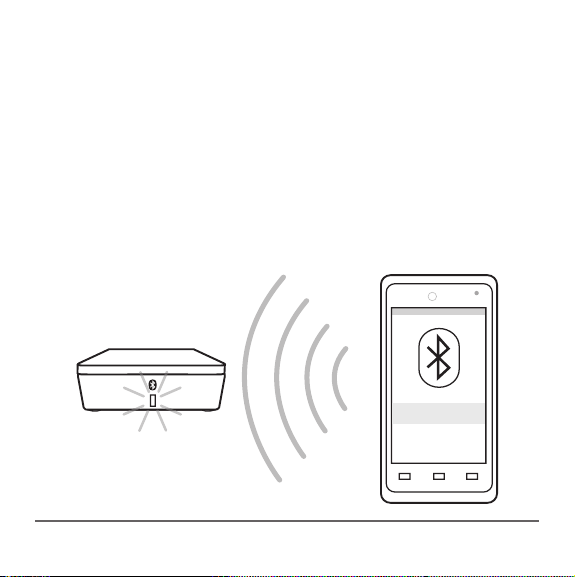

Pairing to a Bluetooth device
1. Press Pair on your receiver. The LED quickly blinks blue.
2. On your Bluetooth device, navigate to Bluetooth settings,
turn on Bluetooth, then search for available devices.
3. Select Amazon_Audio. Your receiver pairs to your
Bluetooth device and the LED lights solid blue.
Amazon_Audio
7
Reconnecting to the last paired device
Your receiver remembers the last device that was paired to it.
• Make sure that Bluetooth is enabled on your device and
that it is within 30 feet (10 meters) of your receiver. Your
receiver automatically re-pairs to your Bluetooth device.
• If your receiver doesn’t automatically pair, follow the
instructions in “Pairing to a Bluetooth device.”
Disconnecting a Bluetooth device
• Turn off Bluetooth on your Bluetooth device.
Play audio
• Use your Bluetooth device to play audio and control
playback.
• (Optional) Select the input (source) on the speaker that
your receiver is connected to, if needed.
• Adjust the volume of your Bluetooth device to about 50%,
then use your speaker controls to increase or decrease the
volume.
8
Troubleshooting
My audio receiver won’t pair
• Move your Bluetooth device closer to your receiver.
• Make sure that your receiver isn’t paired to another
Bluetooth device.
• Your receiver exits pairing mode if it isn’t connected to a
Bluetooth device within 3 minutes. Press Pair to re-enter
pairing mode.
• Select Amazon_Audio on your Bluetooth device.
The sound is too quiet or loud
• Adjust the volume on your Bluetooth device to about 50%.
• Adjust the volume on your speaker.
There’s no sound
• Make sure that the cables are correctly and securely
connected.
• Make sure that your device is paired to your receiver.
• Make sure that you’ve selected the input (source) on your
speaker that your receiver is connected to (if needed).
See your speaker’s instructions for more information on
selecting inputs.
9
• If you are playing music through your TV speaker, make
sure you are connected to the TV’s Audio IN jacks. Many
TVs do not have Audio IN jacks available.
I hear static through my speaker
• Move your speaker and paired device closer together. The
maximum distance is 30 feet (10 meters).
• Turn down the volume on your speaker or device.
• Make sure that the audio cable is connected correctly and
securely to your receiver and speaker.
Specications
• Dimensions: 2.8 x 2.8 x 0.8 in. (70 x 70 x 20 mm)
• RCA to 3.5 mm cable length: 59.1 in (1.5 m)
• Adapter cable length: 66.9 in (1.7 m)
• Bluetooth version: 4.0
• Range: 30 ft. (10 m)
• Output: 3.5 mm audio jack
• Input: DC 5V 150 mA
10
Safety and Compliance
WARNING: To reduce the risk of re or electric shock: Do not expose this appliance to rain or moisture.
FCC Information
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be deter- mined by turning the equipment
off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected
• Consult the dealer or an experienced radio/TV technician for help.
Changes or modications not expressly approved by the party responsible for compliance may cause interfer-
ence and void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.”
PRODUCT DISPOSAL INFORMATION
Dispose of this product in accordance with Local and National Disposal Regulations.
11
© 2014 Amazon.com, Inc. or its afliates. All Rights reserved. Amazon and the AmazonBasics logo are trademarks of
Amazon.com, Inc. or its afliates.
Made in China
WEEE
Regulatory Information: Disposal of Waste Electrical and Electronic Equipment (WEEE)
The Waste Electrical and Electronic Equipment (WEEE) Directive aims to minimize the impact of electrical and
electronic goods on the environment, by increasing re-use and recycling and by reducing the amount of WEEE
going to landll. The symbol on this product or its packaging signies that this product must be disposed
separately from ordinary household wastes at its end of life. Be aware that this is your responsibility to dispose
of electronic equipment at recycling centers in order to help conserve natural resources.
Each country should have its collection centers for electrical and electronic equipment recycling. For informa-
tion about your recycling drop off area, please contact your related electrical and electronic equipment waste
management authority, your local city ofce, or your household waste disposal service.
12
13
Manuel d’instructions ∙ Français
Haut parleur Bluetooth®grand format AmazonBasics
Contenu
• Récepteur audio Bluetooth
• Adaptateur secteur
• RCA vers câble audio 3,5 mm
• Manuel d’instructions (ce document)
14
Vue d’ensemble du produit
Bouton
d’appairage
DEL
Face avant
Pair DC IN Audio OUT
Arrière
Prise de sortie audioPrise d’alimentation
15
Paramétrage
Connecter votre récepteur
1. Connectez le câble audio de la prise Audio OUT (SORTIE
Audio) de votre récepteur vers les prises Audio IN (ENTRÉE
Audio) de votre haut-parleur. La che rouge se branche
dans la prise rouge (droite) et la che noire dans la prise
blanche (gauche) de votre haut-parleur.
OU
Connectez un câble audio 3,5 mm (non inclus) de la prise
Audio OUT prise de votre récepteur à la prise AUX IN de
votre haut-parleur.
2. Connectez l’adaptateur secteur de la prise DC IN
(alimentation) de votre récepteur à une prise de courant
murale. La DEL clignote lentement en bleu.
Pair DC IN Audio OUT
L - Audio IN - R
arrière du
haut-parleur
OU
(non inclus)
16
Appairage à un appareil Bluetooth
1. Appuyez sur Pair (Appairer) de votre récepteur. La DEL
clignote rapidement en bleu.
2. Sur votre appareil Bluetooth, allez aux paramétrages
Bluetooth, activez Bluetooth, puis recherchez les appareils
disponibles.
3. Sélectionnez Amazon_Audio. Votre récepteur s’apparie
avec votre appareil Bluetooth et le voyant DEL s’allume xe
en bleu.
Amazon_Audio
17
Reconnexion à l’appareil précédemment apparié
Votre récepteur se souvient du dernier appareil auquel il a été
apparié.
• Assurez-vous que le Bluetooth est activé sur votre appareil
et qu’il est à une distance maximale de 10 mètres (30
pieds) de votre récepteur. Votre récepteur s’apparie
automatiquement à votre appareil Bluetooth.
• Si votre récepteur ne s’apparie pas automatiquement,
suivez les instructions dans « Appairage à un appareil
Bluetooth. »
Déconnecter un appareil Bluetooth
• Désactivez Bluetooth sur votre appareil Bluetooth.
Jouer l’audio
• Utilisez votre appareil Bluetooth pour jouer l’audio et
contrôler la lecture.
• (En option) Sélectionnez l’entrée (source) sur le haut-
parleur auquel votre récepteur est connecté, si nécessaire.
• Réglez le volume de votre appareil Bluetooth à environ
50%, puis utilisez les commandes de votre haut-parleur
pour augmenter ou diminuer le volume.
18
Dépannage
Mon récepteur audio ne s’apparie pas.
• Rapprochez votre appareil Bluetooth de votre récepteur.
• Assurez-vous que votre récepteur n’est pas apparié à un
autre appareil Bluetooth.
• Votre récepteur sortira du mode d’appariage s’il n’est
pas connecté à un appareil Bluetooth dans les 3 minutes.
Appuyez sur Pair (Appairer) pour entrer de nouveau dans
le mode d’appariage.
• Sélectionnez Amazon_Audio sur votre appareil Bluetooth.
Le son est trop faible ou trop fort.
• Réglez le volume sur votre appareil Bluetooth à
environ 50 %.
• Réglez le volume sur votre haut-parleur.
Il n’y a pas de son.
• Assurez-vous que les câbles sont correctement et
fermement connectés.
• Assurez-vous que votre appareil est apparié à votre
récepteur.
19
• Assurez-vous que vous avez sélectionné l’entrée (source)
du haut-parleur auquel votre récepteur est connecté (si
nécessaire). Consultez le mode d’emploi de votre haut-
parleur pour de plus amples renseignements sur le choix
des entrées.
• Si vous jouez de la musique par le biais du haut-parleur de
votre TV, assurez-vous que vous êtes connecté aux prises
Audio IN (ENTRÉE Audio) de la TV. Un grand nombre de TV
n’ont pas de prises Audio IN (ENTRÉE Audio) disponibles.
J’entends des bruits parasites provenant de mon haut-parleur.
• Rapprochez votre haut-parleur et l’appareil apparié. La
distance maximale est de 10 mètres (30 pieds).
• Diminuez le volume de votre haut-parleur ou appareil.
• Assurez-vous que le câble audio est raccordé
correctement et fermement à votre récepteur et à votre
haut-parleur.
20
© 2014 Amazon.com, Inc. ou ses liales. Tous droits réservés. Amazon et le logo AmazonBasics sont des marques de commerce
d’Amazon.com, Inc. ou de ses liales.
Fabriqué en Chine
Caractéristiques
• Dimensions: 70 × 70 × 20 mm (2,8 × 2,8 × 0,8 po)
• Longueur du câble RCA vers 3,5 mm: 1,5 m (59,1 po)
• Longueur du câble adaptateur: 1,7 m (66,9 po)
• Version Bluetooth: 4.0
• Portée: 10 m (30 pi)
• Sortie: Prise audio 3,5 mm
• Entrée: 5 V CC 150 mA
Sécurité et conformité
AVERTISSEMENT : Pour diminuer le risque d’incendie ou d’électrocution : Ne pas exposer cet appareil à la pluie
ou à l’humidité.
WEEE
Informations réglementaires : Élimination des Déchets d’équipements électriques et électroniques (DEEE)
La directive concernant les Déchets d’équipements électriques et électroniques (DEEE) vise à réduire l’impact des produits élec-
triques et électroniques sur l’environnement, en augmentant la réutilisation et le recyclage et en réduisant la quantité de DEEE allant
en décharge. Le symbole sur ce produit ou son emballage signi e que ce produit doit être jeté séparément des ordures ménagères
ordinaires à la n de sa vie. Vous devez savoir que c’est votre responsabilité de vous débarrasser des équipements électroniques en
les acheminant à des centres de recyclage en vue de préserver les ressources naturelles.
Chaque pays doit avoir ses propres centres de collecte pour le recyclage d’équipements électriques et électroniques. Pour obtenir
des informations à propos des points de collecte des équipements à recycler, veuillez communiquer avec votre service de gestion
des déchets d’équipements électriques et électroniques, le bureau de votre ville, ou votre service d’enlèvement des ordures
ménagères.
