AMES ClosetMaid Bamboo Wall Shelf with Hooks User manual

INSTALLATION INSTRUCTIONS
INSTRUCTIONS POUR L’INSTALLATION
INSTRUCCIONES DE INSTALACIÓN
© 2022 The AMES Companies, Inc. | Orlando, FL 32827 | 1-800-874-0008 | www.closetmaid.com10000-02529 07/22
Bamboo Wall Shelf with Hooks
Tablette murale en bambou avec crochets
Repisa de bambú para la pared con ganchos

2
SAFETY PRECAUTIONS | CONSIGNES DE SÉCURITÉ | PRECAUCIONES DE SEGURIDAD
WARNING
• CHOKING HAZARD FOR SMALL
CHILDREN. The unit contains small
parts. Children should always be under
adult supervision or serious bodily injury
could occur. The unit is intended to be
assembled by an adult.
• DO NOT OVERLOAD UNIT. If any
shelf of the unit bows or bends, it is
overloaded. The shelf could collapse
and cause serious bodily injury and/or
damage to personal belongings.
• DO NOT CLIMB OR STEP ON THE UNIT.
The unit may become unstable and
either tip over or collapse. Serious bodily
injury and/or damage to personal
belongings may occur.
• DO NOT USE THIS UNIT AS A
TELEVISION STAND. Serious bodily
injury and/or damage to personal
belongings may occur.
• DO NOT MOUNT OR ATTACH ANYTHING
TO THE SIDES, REAR, OR FRONT OF
THE UNIT. This can create a tip-over
hazard. Serious bodily injury and/ or
damage to personal belongings may
occur.
• PROTECT YOUR WORK SURFACE
DURING ASSEMBLY. This can prevent
scratching or damage to table tops,
wood oors, etc.
•WE RECOMMEND YOU HAND TIGHTEN
SCREWS TO AVOID OVER TIGHTENING
WITH POWER TOOLS.
MISE EN GARDE
• DANGER D’ÉTOUFFEMENT CHEZ LES
JEUNES ENFANTS. Le produit comporte de
petites pièces. Les enfants doivent toujours
être sous la surveillance d’un adulte pour
éviter tout risque de blessures graves. L’unité
doit être assemblée par un adulte.
• NE PAS SURCHARGER LES MODULES.
Si l’une des étagères de l’unité échit
ou se déforme, elle est surchargée.
L’étagère pourrait s’effondrer et provoquer
des blessures graves ou sérieusement
endommager les biens personnels.
• NE PAS GRIMPER OU MARCHER SUR
L’ARTICLE. L’unité peut devenir instable
et se renverser ou s’effondrer. De graves
blessures corporelles et/ou des dommages
matériels peuvent survenir.
• N’UTILISEZ PAS CET APPAREIL COMME
SUPPORT DE TÉLÉVISION. Des blessures
graves et/ou des dommages aux biens
personnels peuvent en résulter.
• NE PAS MONTER OU ATTACHER QUOI QUE
CE SOIT SUR LES CÔTÉS, L’ARRIÈRE OU
L’AVANT DE LA CAGE. Cela peut créer un
risque de basculement. De graves blessures
corporelles et/ou des dommages matériels
peuvent survenir.
• PROTÉGER LA SURFACE DE TRAVAIL
PENDANT L’ASSEMBLAGE. Cela permet de
prévenir les égratignures ou dommages aux
dessus de tables, planchers de bois, etc.
•NOUS RECOMMANDONS DE VISSER LES
VIS À LA MAIN POUR ÉVITER DE TROP LES
SERRER AVEC DES OUTILS ÉLECTRIQUES.
ADVERTENCIA
• PELIGRO DE ASFIXIA PARA NIÑOS
PEQUEÑOS. La unidad contiene partes
pequeñas. Es necesario que los niños
estén bajo la supervisión de un adulto para
prevenir lesiones físicas graves. La unidad
está diseñada para que la arme un adulto.
• NO SOBRECARGUE LA UNIDAD. Si alguna
repisa de la unidad se dobla o pandea,
esto se debe a una carga excesiva. La repisa
podría desplomarse y ocasionar lesiones
físicas graves, o bien causar daños a objetos
personales.
• NO TREPARSE NI SUBIRSE A LA UNIDAD.
La unidad perderá estabilidad y puede
volcarse o desplomarse. Pueden ocurrir
lesiones corporales graves y/o daños a las
pertenencias personales.
• NO UTILICE ESTA UNIDAD COMO
SOPORTE DE TELEVISIÓN. Se pueden
producir lesiones corporales graves y/o
daños a las pertenencias personales.
• NO MONTE NI FIJE NADA A LOS LADOS,
EN LA PARTE TRASERA O EN LA PARTE
DELANTERA DE LA UNIDAD. Esto puede
crear un riesgo de volcadura. Pueden
ocurrir lesiones corporales graves y/o daños
a las pertenencias personales.
• PROTEJA SU SUPERFICIE DE TRABAJO
DURANTE EL ARMADO. Esto puede evitar
rasguños o daños en la mesa, piso de
madera, etc.
•RECOMENDAMOS QUE APRIETE LOS
TORNILLOS DE FORMA MANUAL PARA
QUE NO QUEDEN APRETADOS EN
EXCESO SI USA UNA HERRAMIENTA
ELÉCTRICA.

3
STOP | ARRÊT | ALTO
Manufacturer Warranty
Manufacturer will replace any missing or damaged part due to manufacturer defect for thirty days after
purchase. Please have proof of purchase for warranty claims.
Please do not return product to the retail store. For product assistance and warranty information please
call Consumer Affairs at 1-800-874-0008.
Garantie du Fabricant
Le fabricant remplacera toute pièce manquante ou endommagée en raison d’un défaut de fabrication,
pendant trente jours après l’achat. S’il vous plaît rapportez une preuve d’achat pour les réclamations de
garantie.
Veuillez s’il vous plaît ne pas retourner le produit au magasin revendeur pour toute demande de conseils,
ou d’informations relatives à la garantie du produit ; s’il vous plaît appelez le Service Consommateurs au
1-800-874-0008.
Garantía del Fabricante
El fabricante sustituirá cualquier parte faltante o estropeada debido a defectos de fábrica durante treinta
días después de la compra. Por favor conserve su prueba de compra para reclamaciones de garantía.
Por favor no devuelva el producto a la tienda, para asistencia e información de garantía contacte al
departamento de Atención al Consumidor al 1-800-874-0008.
FOLLOW INSTRUCTIONS CAREFULLY
OBSERVER SOIGNEUSEMENT LES INSTRUCTIONS
SIGA LAS INSTRUCCIONES DETENIDAMENTE
STOP
ARRÊT
ALTO

4
Name Qty.
ALeft Frame
Cadre gauche
Estructura izquierda
1
B
Right Frame
Cadre droit
Estructura derecha
1
CHook Panel
Panneau à crochets
Panel de ganchos
1
E
F
B
A
C
D
PARTS | PIÈCES | PIEZAS
Name Qty.
DHanging Rail
Barre d’accrochage
Barra para colgar
1
EShelf
Tablette
Repisa
2
FWall Mount Bar
Barre de montage au mur
Barra para montar en la pared
2
PRODUCT | PRODUIT | PRODUCTO

5

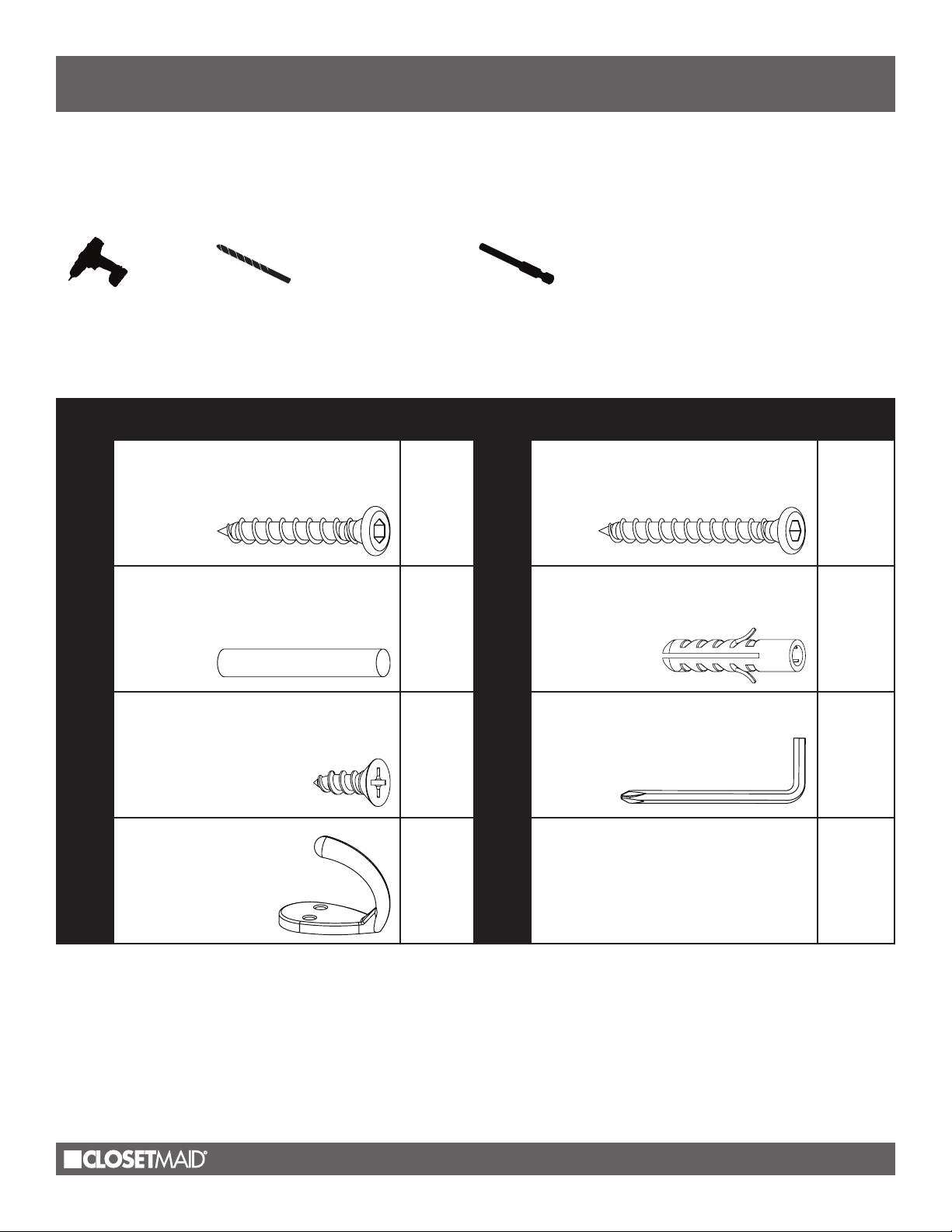

Name Qty.
AA
M5 x 30 mm Screw
Vis M5 x 30 mm
Tornillo M5 x 30 mm
16
BB
Dowel
Goujon
Espiga
2
CC
M3 x 9 mm Screw
Vis M3 x 9 mm
Tornillo M3 x 9 mm
6
DD
Hook
Crochet
Gancho
3
PARTS | PIÈCES | PIEZAS
Name Qty.
EE
Wall Mounting Screw
Vis de montage au mur
Tornillos para montar en la pared
4
FF
Drywall Anchor
Ancla de expansión para panel de yeso
Cheville d’ancrage pour gypse
4
GG
Allen Wrench
Llave Allen
Clé hexagonale
1
HARDWARE PROVIDED | QUINCAILLERIE FOURNIE | SE PROPORCIONAN ADITAMENTOS
HARDWARE REQUIRED | QUINCAILLERIE NÉCESSAIRE | SE NECESITAN ADITAMENTOS
4mm Hex Drill Bit
Mèche de perceuse hexagonale de 4mm
Punta para atornillar hexagonal de 4 mm
3/16 in. Drill Bit
Broca para taladro de 3/16 pulg.
Mèche de 3/16 po
Drill
Taladro
Perceuse

6
Attach hook panel and hanging rail to left frame
Fixer le panneau à crochets et la barre d’accrochage au cadre gauche
Fije el panel con ganchos y la barra de soporte a la estructura izquierda
STEP 1
ÉTAPE 1
PASO 1
Using the allen wrench (GG), secure the hook bar (C) to the left frame (A) using one M5 x 30 mm screw (AA) and one dowel
(BB). Then secure the hanging rail (D) to the left frame using one M5 x 30 mm screw.
Avec la clé hexagonale (GG), xer la barre à crochets (C) au cadre gauche (A) avec une vis M5 x 30mm (AA) et un goujon (BB).
Fixer ensuite la barre d’accrochage (D) au cadre gauche avec une vis M5 x 30mm.
Utilice la llave Allen (GG) para jar la barra de ganchos (C) a la estructura izquierda (A) con un tornillo M5 de 30 mm (AA) y
una espiga (BB). Luego je la barra para colgar (D) a la estructura izquierda con tres tornillos M5 de 30 mm.
AA
BB
AD
C
AA BB GG
x2 x1 x1

7
Attach hooks to hook panel
Fixer les crochets au panneau à crochets
Fije los ganchos al panel de ganchos
STEP 2
ÉTAPE 2
PASO 2
Using the allen wrench (GG), secure the three hooks (DD) to the hook panel (C) using the six M3 x 9 mm screws (CC).
Avec la clé hexagonale (GG), xer les trois crochets (DD) au panneau à crochets (C) avec les six vis M3 x 9mm (CC).
Utilice la llave Allen (GG) para jar los tres ganchos (DD) al panel de ganchos (C) con los seis tornillos M3 de 9 mm (CC).
C
CC
DD
CC DD GG
x6 x3 x1

8

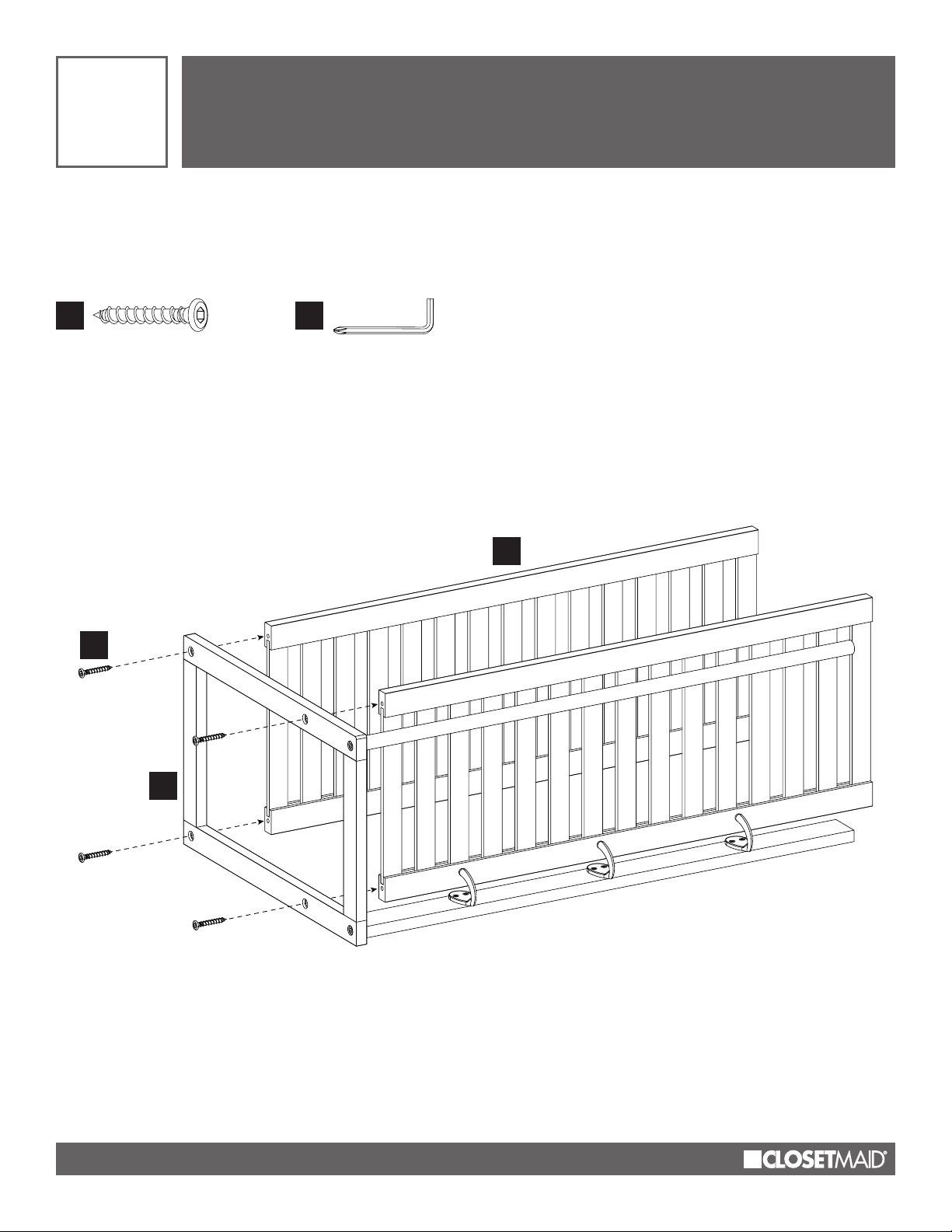

Attach shelves to left frame
Fixer les tablettes au cadre gauche
Fije las repisas a la estructura izquierda
STEP 3
ÉTAPE 3
PASO 3
Using the allen wrench (GG), secure the two shelves (E) to the left frame (A) using four M5 x 30 mm screws (AA).
Avec la clé hexagonale (GG), xer les deux tablettes (E) au cadre gauche (A) avec quatre vis M5 x 30mm (AA).
Utilice la llave Allen (GG) para jar las dos repisas (E) a la estructura izquierda (A) con cuatro tornillos M5 de 30 mm (AA).
AA
A
E
AA GG
x4 x1

9

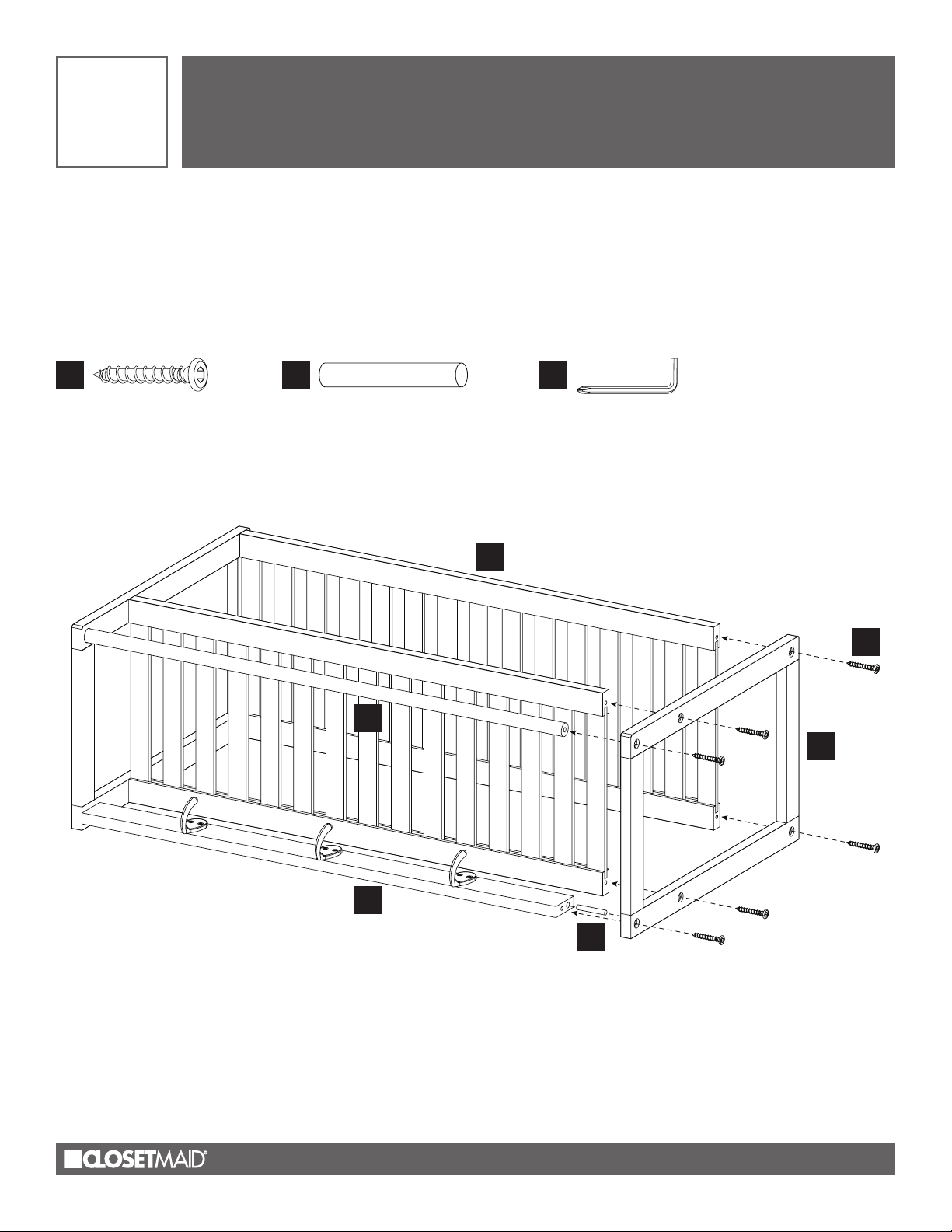

Attach right frame to unit
Fixer le cadre droit à l’unité
Una la estructura derecha a la unidad
STEP 4
ÉTAPE 4
PASO 4
Using the allen wrench (GG), secure the hook bar (C), hanging rail (D), and shelves (E) to the right frame (B) using six M5 x 30 mm
screws (AA) and one dowel (BB).
Avec la clé hexagonale (GG), xer la barre à crochets (C), la barre d’accrochage (D) et les tablettes (E) au cadre droit (B) avec six vis
M5 x 30mm (AA) et un goujon (BB).
Utilice la llave Allen (GG) para jar la barra de ganchos (C), la barra para colgar (D) y las repisas (E) a la estructura derecha (B) con
seis tornillos M5 de 30 mm (AA) y una espiga (BB).
AA
C
D
B
BB
E
AA BB GG
x6 x1 x1

10
Attach wall mount bars to unit
Attacher les barres de montage au mur à l’unité
Fije las barras para montar en la pared a la unidad
STEP 5
ÉTAPE 5
PASO 5
Using the allen wrench (GG), secure the two wall mount bars (F) to the back of the frames (A and B) using four M5 x 30 mm screws
(AA).
Avec la clé hexagonale (GG), xer les deux barres de montage au mur (F) à l’arrière des cadres (A et B) avec quatre vis M5 x 30mm
(AA).
Utilice la llave Allen (GG) para jar las dos barras para montar en la pared (F) en la parte posterior de las estructuras (A y B) con
cuatro tornillos M5 de 30 mm (AA).
AA
F
BA
AA GG
x4 x1

11

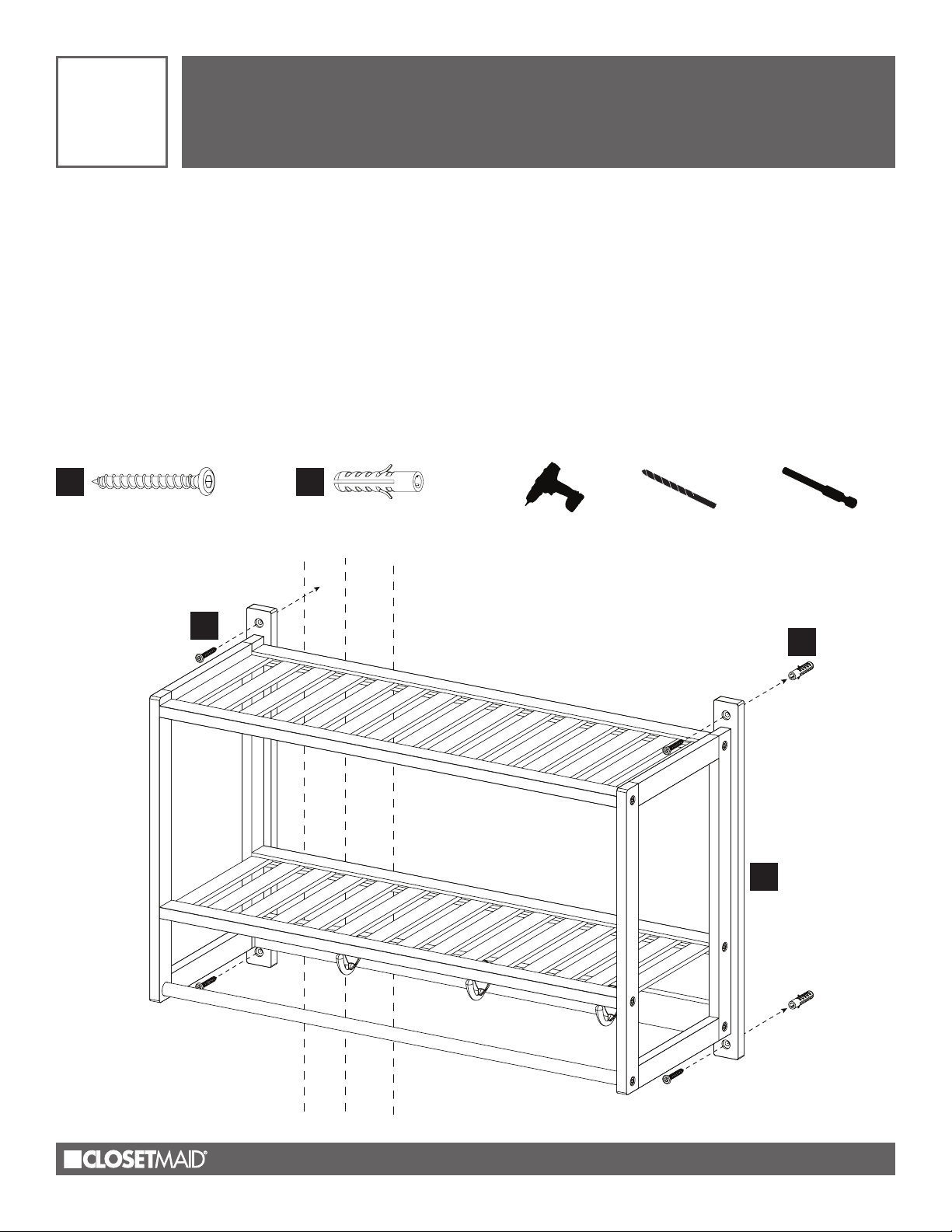

Secure unit to wall
Fixez l’unité au mur
Asegure la unidad a la pared
STEP 6
ÉTAPE 6
PASO 6
Place unit in desired location on wall next to studs when possible and mark the wall locations of the four holes on the wall mount
bars (F). For drywall mounting, drill a 3/16 in. hole at the marked location and insert a drywall anchor (FF). Use a drill with a 4mm
hex drill bit to secure the wall mounting screws (EE) through the wall mount bars into the studs and/or anchors.
Placer l’unité à l’endroit désiré sur le mur à proximité des poteaux de cloison dans la mesure du possible et marquer
l’emplacement des quatre trous sur les barres de montage au mur (F). Pour le montage sur une cloison sèche, percer un trou de
3/16po à l’emplacement marqué et insérer un ancrage pour cloison sèche (FF). Utiliser une perceuse avec une mèche hexagonale
nº2 pour xer les vis de montage au mur (EE) par les barres de montage au mur dans les poteaux de cloison et/ou les ancrages.
Acomode la unidad en el lugar que desea cerca de los travesaños de la pared de ser posible, y marque los lugares en la pared de
los cuatro oricios en las barras para montar en la pared (F). Para montarlo en panel de yeso, haga un oricio de 3/16 pulgadas en
el lugar marcado e inserte la espiga para panel de yeso (FF). Utilice un taladro con una punta para atornillar hexagonal de 4 mm
para jar los tornillos para montar en la pared (EE) a través de las barras para montar en la pared dentro de los travesaños o en las
anclas para panel de yeso.
EE x2 FF x2
F
FF
EE
4mm Hex Drill Bit
3/16 in. Drill BitDrill
