CERTIFICATE OF CALIBRATION
Manufacturer: RAMI / AMIX
Equipment type: Active pressure transducer
Model: AFF06 / AFF10
Serial number: ……………………………………………….....
Calibration test and procedure with piston phone to electric signal
Equivalent level to 1 KHz in dBu for 94dB = -28,7 dBu.
Frequency weighting A: Class 2 following table of IEC61672 -1 June 2003
Frequency weighting Z: Class 2 following table of IEC61672 -1 June 2003
Laboratory equipment for calibration
Sound level meter B&K Type 2260 Serial number 1823618
Piston phone 01dB/ Aclan CAL01
Calibrated by: …………….…………………………………………
Calibration date: …………………………………………………....
This calibration certificate is valid for two years from the date above.

SOMMAIRE
4
5
6
7
10
16
19
19
Description ............................................................................Description ............................................................................
Face avant .............................................................................Face avant .............................................................................
Face arrière ...........................................................................Face arrière ...........................................................................
Description SPL10 .................................................................Description SPL10 .................................................................
Guide d’installation ...............................................................Guide d’installation ...............................................................
Annexes ................................................................................Annexes ................................................................................
Caractéristiques .....................................................................Caractéristiques .....................................................................
Information ...........................................................................Information ...........................................................................
Description ............................................................................
Face avant .............................................................................
Face arrière ...........................................................................
Description SPL10 .................................................................
Guide d’installation ...............................................................
Annexes ................................................................................
Caractéristiques .....................................................................
Information ...........................................................................
AMIX AFFpédagogique
3

DESCRIPTION
L'intégration de l'afficheur pédagogique pourra se faire partout où il est nécessaire de sensibiliser le
public aux niveaux sonores et ses nuisances: écoles, bibliothèques, bureau type open space, ateliers,
bars et rues animées.
Les nuisances sonores représentent, au même titre que la pollution de l'air ou les produits toxiques, un
risque environnemental. Les conséquences se font sentir non seulement sur la qualité de vie mais aussi
sur la santé. Celles-ci sont fonction de l'intensité, de la fréquence et de la durée du bruit, avec un facteur
aggravant pour les personnes vulnérables.
L'afficheur pédagogique AFF06 (ou AFF10) mesure et affiche des seuils de niveaux sonores au moyen
de trois pictogrammes très représentatifs sous la forme stylisée d'un visage souriant, grimaçant ou très
triste.
L'équipement comporte l'ensemble des éléments nécessaires, c'est-à-dire le capteur acoustique,
l'électronique de mesure et le panneau d'affichage. D'un point de vue sécurité électrique l'afficheur
s'alimente en basse tension, avec un bloc séparé, permettant son intégration dans des lieux exposés à
des conditions défavorables.
Le seuil de niveau sonore de déclenchement et la pondération temporelle et fréquentielle sont très
facilement configurables par un non initié sans faire appel à un ordinateur pour la mise en route.
Néanmoins les réglages sont aussi gradués en dB pour permettre une configuration exprimée par une
directive de santé.
Le boîtier de captation sonore peut être déporté de l'affichage si la visualisation doit être effectuée à un
endroit différent du point de mesurage.
Disponible en 4 versions :
- AFF06 : Boîtier avec capteur, traitement numérique et affichage petit format (265 x 150 x 60 mm).
- AFF04 : Boîtier affichage supplémentaire petit format (265 x 150 x 35 mm).
- AFF10 : Boîtier avec capteur, traitement numérique et affichage grand format (450 x 450 x 55mm).
- AFF08 : Boîtier affichage supplémentaire grand format (450 x 450 x 30 mm).

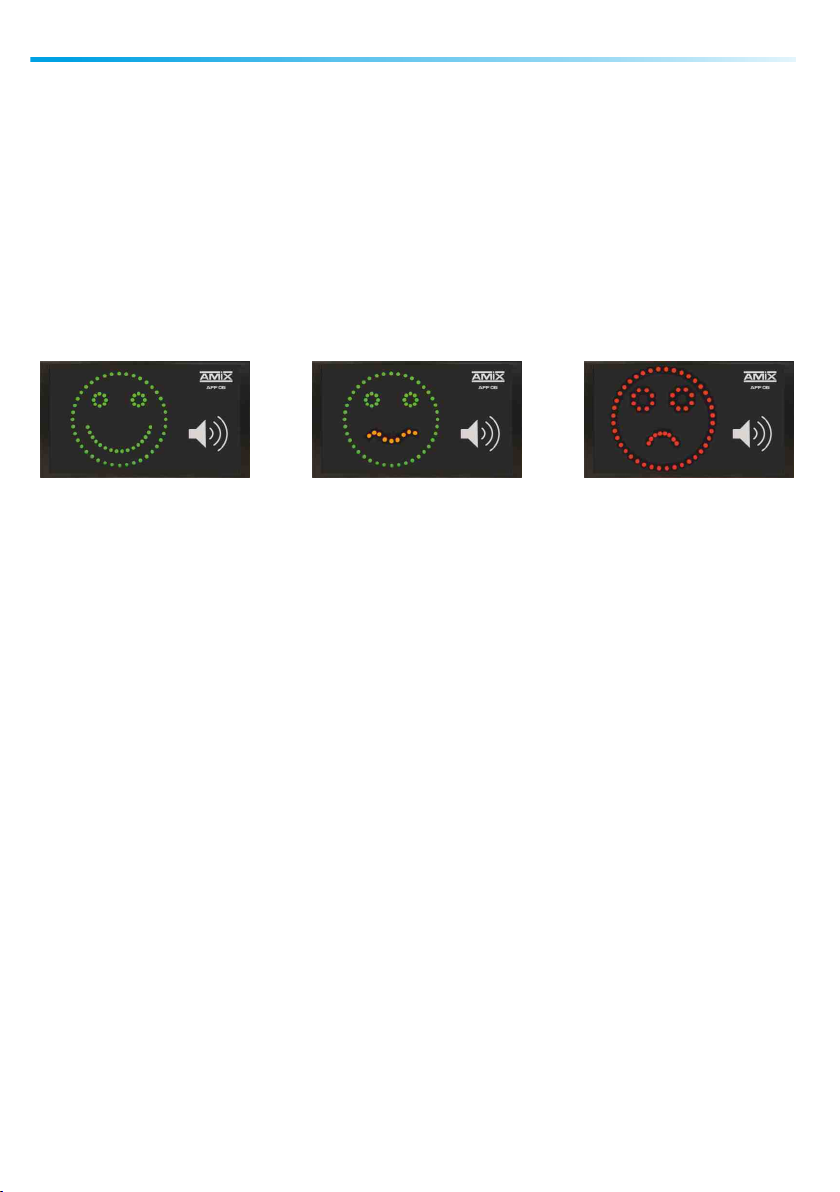

Visage vert et souriant l'ambiance sonore
est en dessous du seuil.
Visage vert et bouche jaune faisant la grimace,
l'ambiance sonore est au niveau du seuil
Visage rouge clignotant et triste,
l'ambiance sonore est 3 dB au-dessus
du seuil
AMIX AFFpédagogique
4

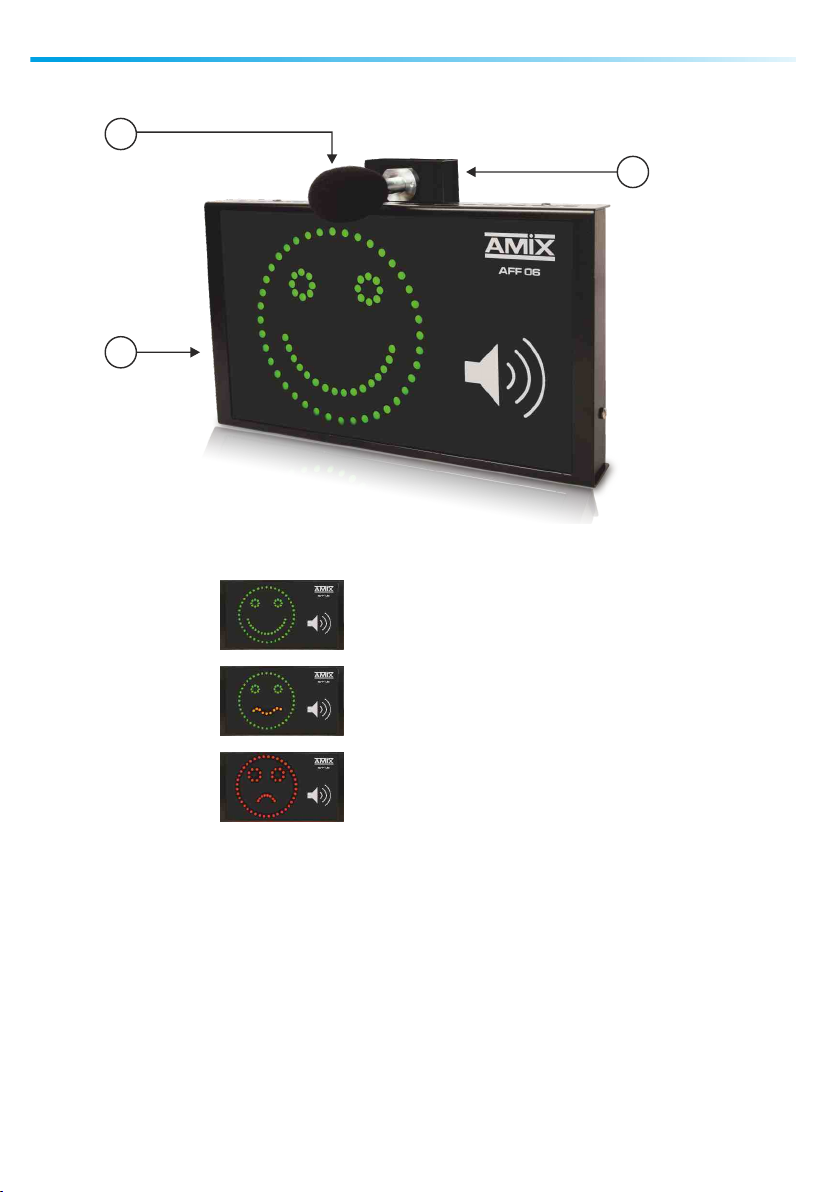

FACE AVANT
A
B
C
A : Panneau d'affichage des trois pictogrammes très représentatifs sous la forme stylisée d'un visage
souriant, grimaçant ou très triste.
B : Capteur acoustique
C : Boîtier de traitement numérique, noté SPL10. Ce boîtier de captation sonore peut être déporté de
l'affichage si la visualisation doit être effectuée à un endroit différent du point de mesurage.
"l'ambiance sonore est en dessous du seuil"
"l'ambiance sonore est au niveau du seuil"
"l'ambiance sonore est 3 dB au-dessus du seuil"
Figure A
Figure B
Figure C
AMIX AFFpédagogique
5

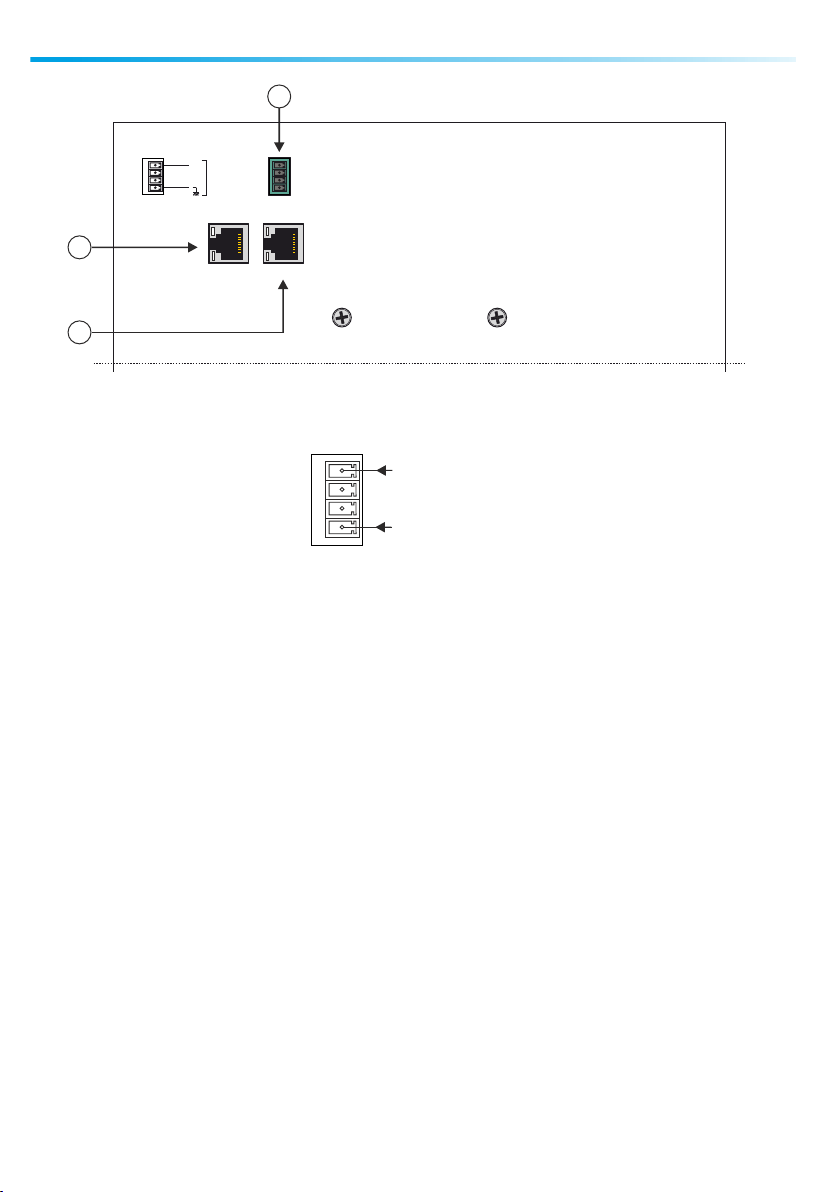

1: Embase 4 points mâle débrochable d’alimentation :
Câblage du connecteur
d’alimentation.
1
4
V+
Gnd
1
2
3
FACE ARRIERE
V+
DC SUPPLY
1
2
3
4
DC supply : 12 Volts 200 mA
THRU
GPO1
GPO2
2 : Embase RJ45 à relier :
- soit au boîtier de captation SPL10, dans le cas d' un afficheur AFF06 (ou AFF10), voir page 7.
- soit à un afficheur en dB, par exemple AFF16.
3 : Embase RJ45 d'extension, permettant de connecter un ou plusieurs afficheurs supplémentaires AFF04 (ou
AFF08)
AMIX AFFpédagogique
6

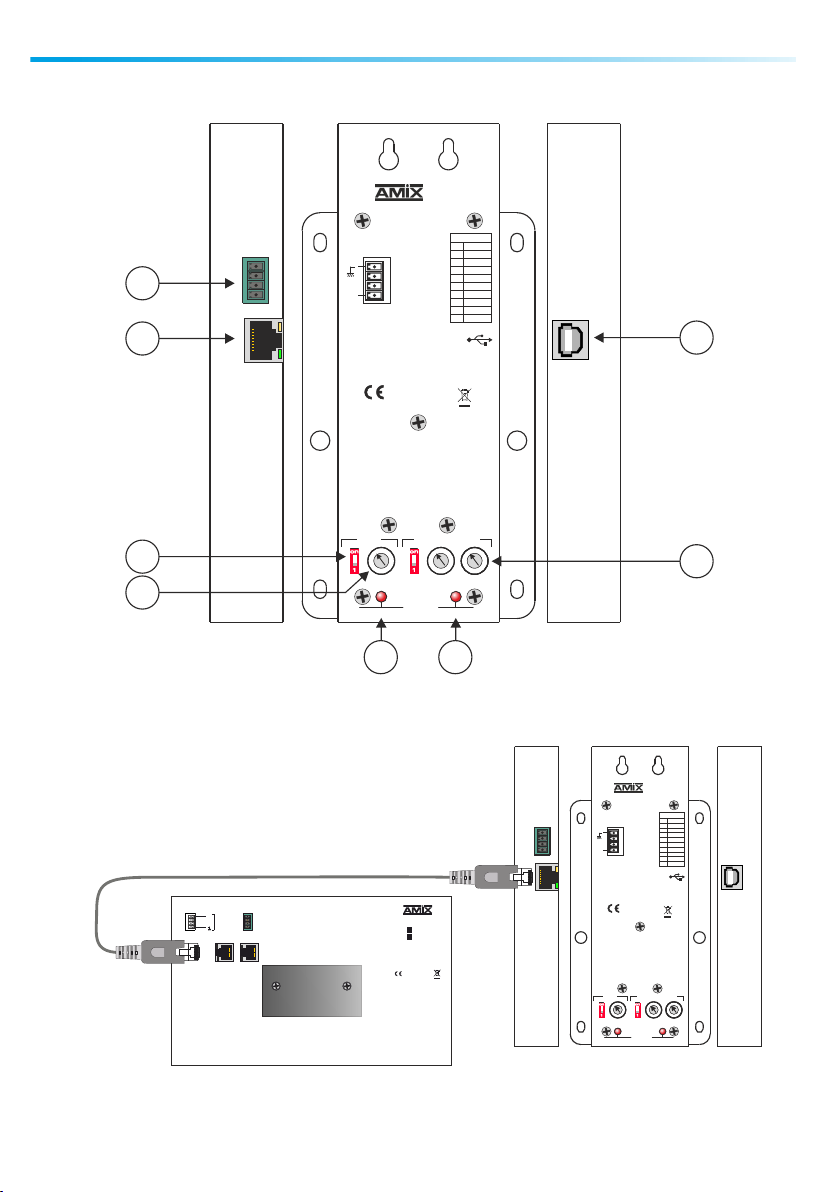

DESCRIPTION SPL10
1
2
7 8
4
5
3
6
Leq
Leq
0
0
A
A
1
1
C
C
Ten
Ten
Hundred
Hundred
Prethreshold
Prethreshold
Threshold
Threshold
Unit
Unit
Made in France
Made in France
DC SUPPLY
12Volts / 200mA
DC SUPPLY
12Volts / 200mA
V+
V+
1
1
2
2
3
3
4
4
Leq
Leq
0
0
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
FAST
FAST
5 S
5 S
15 S
15 S
30 S
30 S
1 mn
1 mn
5 mn
5 mn
10 mn
10 mn
15 mn
15 mn
30 mn
30 mn
1 H
1 H
REMOTE
OUT
REMOTE
OUT
Threshold (dB)
Threshold (dB)
SPL10
SPL10
0
0
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
0
0
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
0
0
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
1 : Connecteur d'alimentation du SPL10, uniquement dans le cas ou le SPL10 est utilisé seul sans
l'affichage.
2 : Connecteur RJ45 destiné à être raccordé à la partie
affichage avec le cordon joint. Voir le schéma de
connexion ci dessous.
3 : Connecteur USB de mise à jour du firmware
Le SPL10 comporte la partie sonomètre et calculateur.
Cordon RJ45 fourni
SPL10
Face arrière afficheur
www.amixaudio.com
V+
DC SUPPLY
1
2
3
4
DC supply : 12 Volts 400 mA
Made in France (Fr)
AFF 06
AFF 04
THRU
GPO1
GPO2
AMIX AFFpédagogique
7

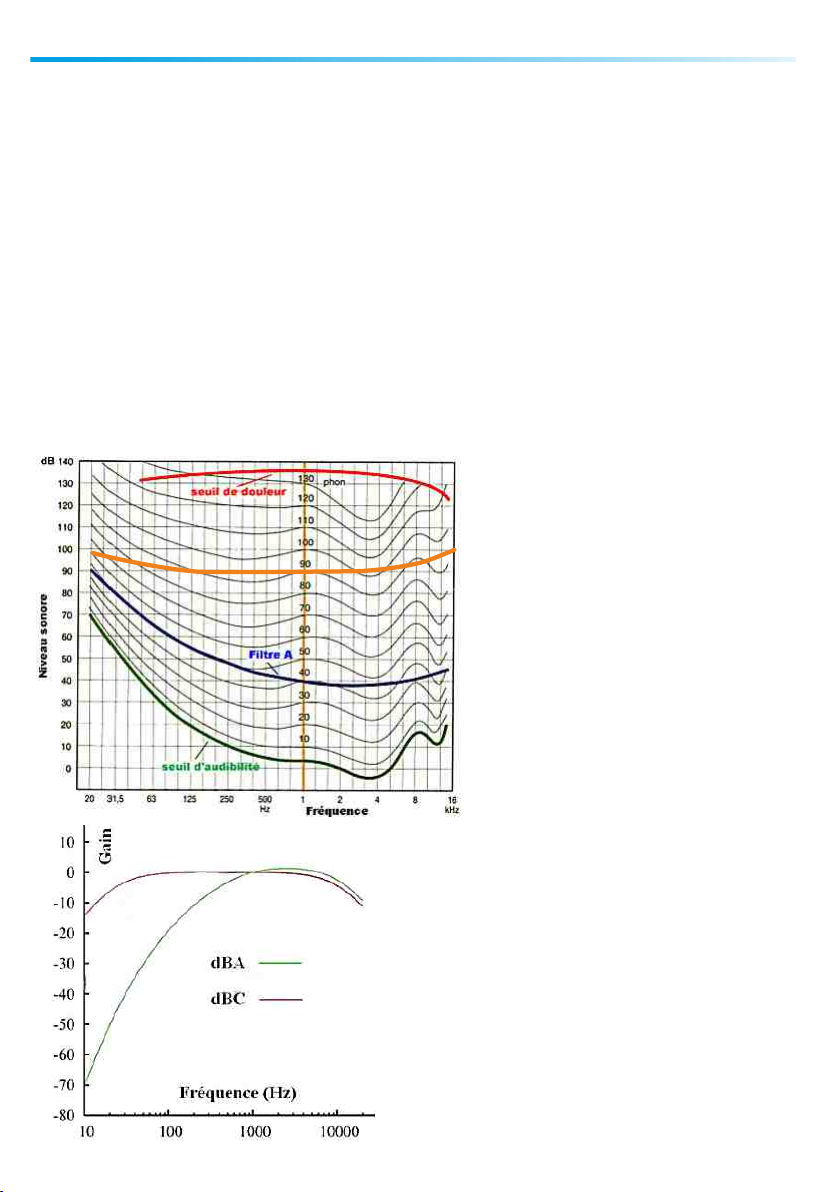

4 : Choix de la pondération fréquentielle A ou C pour la mesure acoustique.
La pondération A correspond à la sensibilité de l'oreille humaine pour des niveaux faibles.
La pondération C correspond à la sensibilité de l'oreille humaine pour des niveaux forts.
 Si vous souhaitez mesurer des niveaux sonores inférieurs à 85dB, utilisez la pondération A.
La plage de déclenchement en pondération A est de 40 dB à 117dB et est sélectionnée par 6.
 Si vous souhaitez mesurer des niveaux sonores supérieurs, utilisez la pondération C.
La plage de déclenchement en pondération C est de 60 dB à 117dB et est sélectionnée par 6.
En raison de la bande passante étendue dans les graves, la pondération C, associée à des
niveaux inférieurs, risquerait de donner des informations erronées.
Voir annexe A pour plus d'informations.
5 : Choix du temps d'intégration Leq. C'est en fait la durée pendant laquelle le calculateur va faire la
moyenne des signaux acoustiques.
 Si vous souhaitez voir réagir l'afficheur sur des événements sonores brefs il faut choisir un temps
court comme Fast, 5 s ou 10 s.
 Si vous souhaitez voir réagir l'afficheur sur des événements plus durable dans le temps, il faut
choisir un temps plus long. 1mn, 5mn, 10m, voire plus.
Voir annexe B pour plus d'informations.
6 : Sélection du niveau de déclenchement en décibel. L'afficheur passera en position B (voir page 5) ,
quand le niveau acoustique sera identique à cette valeur. Ce seuil est ajustable de 40dB à 117 dB.
Le petit levier à bascule donne le choix des centaines 0 ou 1.
Le rotacteur tout de suite à droite donne le choix des dizaines.
Le rotacteur le plus à droite donne le choix des unités.
Voir annexe C pour plus d'informations sur les niveaux en Décibel
DESCRIPTION SPL10
Suite
0
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
1
on
Dizaine Centaine Unité
Exemple : 98dB
1
0
1
TenHundred Unit
Threshold (dB)
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
Leq
Suivant la position de la roue codeuse (0 à 9), les Leq ci-après
sont sélectionnables : Fast, 5s, 15s, 30s, 1mn, 5 mn, 10mn,
15mn, 30mn, 1H.
Leq
0
1
2
3
4
5
6
7
8
9
FAST
5 S
15 S
30 S
1 mn
5 mn
10 mn
15 mn
30 mn
1 H
0
1
2
3
4
5
6
7
8
9
Exemple :
La position de la roue est sur 5,
donc le Leq sélectionné est le 5mn
AMIX AFFpédagogique
8

DESCRIPTION SPL10
Suite

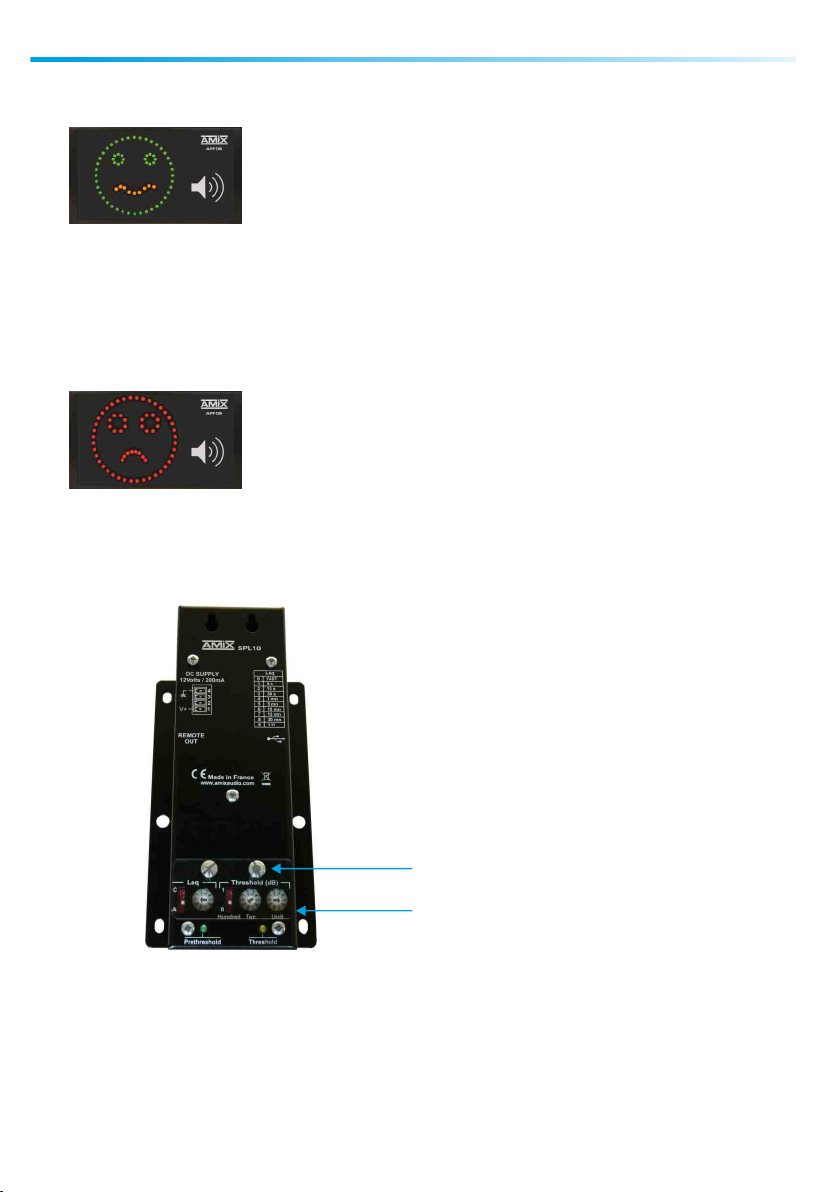

7 : Led témoin de l'allumage de la position B de l'affichage.
8 : Led témoin de l'allumage de la position C de l'affichage. L'écart de niveau entre les positions B et C
est fixé en interne à 3dB. Cet écart n'est pas modifiable, pour information 3dB correspond au
double de puissance acoustique.
La position B de l'afficheur correspond à la figure B page 5
La position C de l'afficheur correspond à la figure C page 5
"l'ambiance sonore est 3 dB au-dessus du seuil"
"l'ambiance sonore est au niveau du seuil"
Une fois les réglages effectués et validés, vous pouvez mettre en place le plexiglass de protection
pour éviter des manipulations par des tiers. Les deux trous de vis de fixation permettent
éventuellement de plomber cette plaquette.
Plexiglass
Vis plombables
AMIX AFFpédagogique
9

Alimentation
12V
Il est recommandé d’établir tous les raccordements avant de mettre l’appareil sous tension.

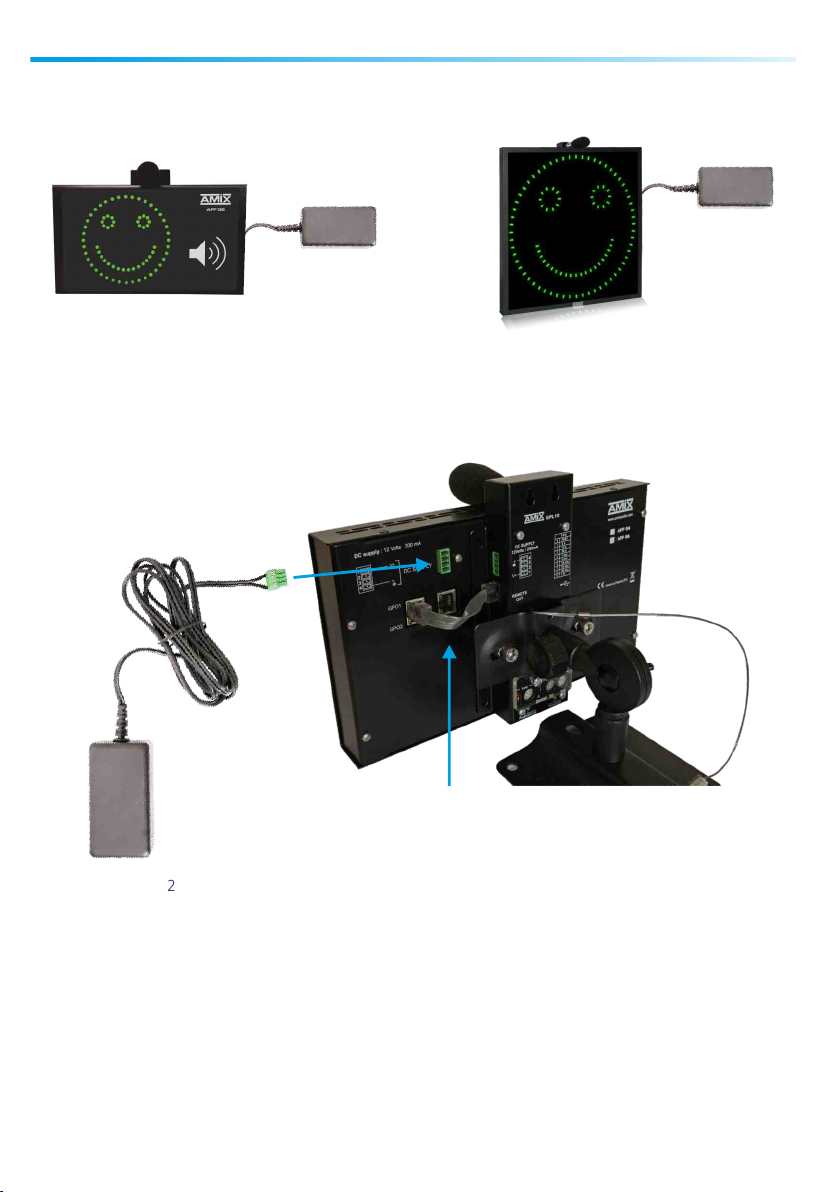

 Afficheur AFF06 (ou AFF10) seul
 Connectez le cordon noir RJ45 fourni entre la face arrière de l'afficheur et le boîtier de
captation SPL10.
 Pour alimenter l’afficheur, connectez le à l’alimentation fournie.
GUIDE D’INSTALLATION
AFF06
Alimentation 12V
Alimentation 12V
Cordon noir RJ45 fourni
AFF06
AFF10
AMIX AFFpédagogique
10

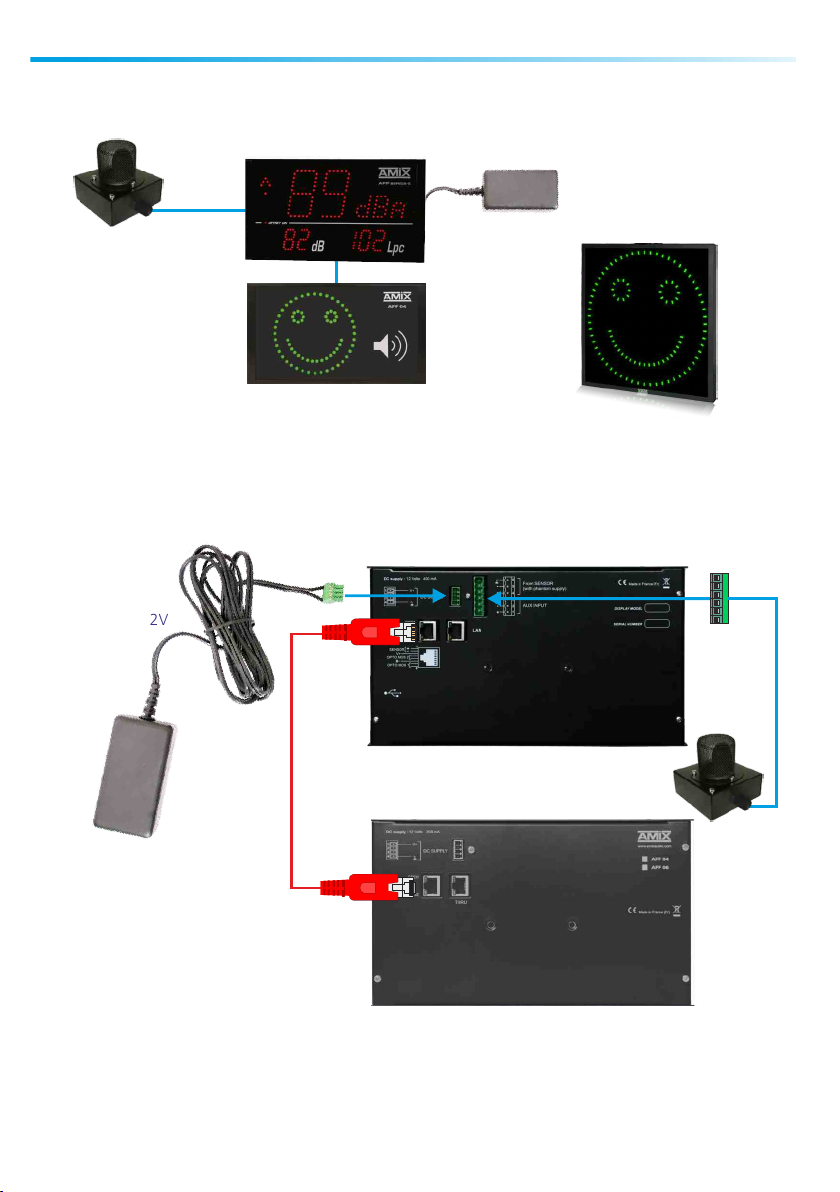

 Connectez un câble RJ45 entre la face arrière de l'afficheur et le boîtier de captation
SPL10 déporté (le câble fourni ne sera pas utile dans ce cas car il sera trop petit). Utilisez un câble
RJ45 standard droit, la distance peut faire 25m (câble non fourni)
 Pour alimenter l’afficheur, connectez le à l’alimentation fournie.
Il est recommandé d’établir tous les raccordements avant de mettre l’appareil sous tension.

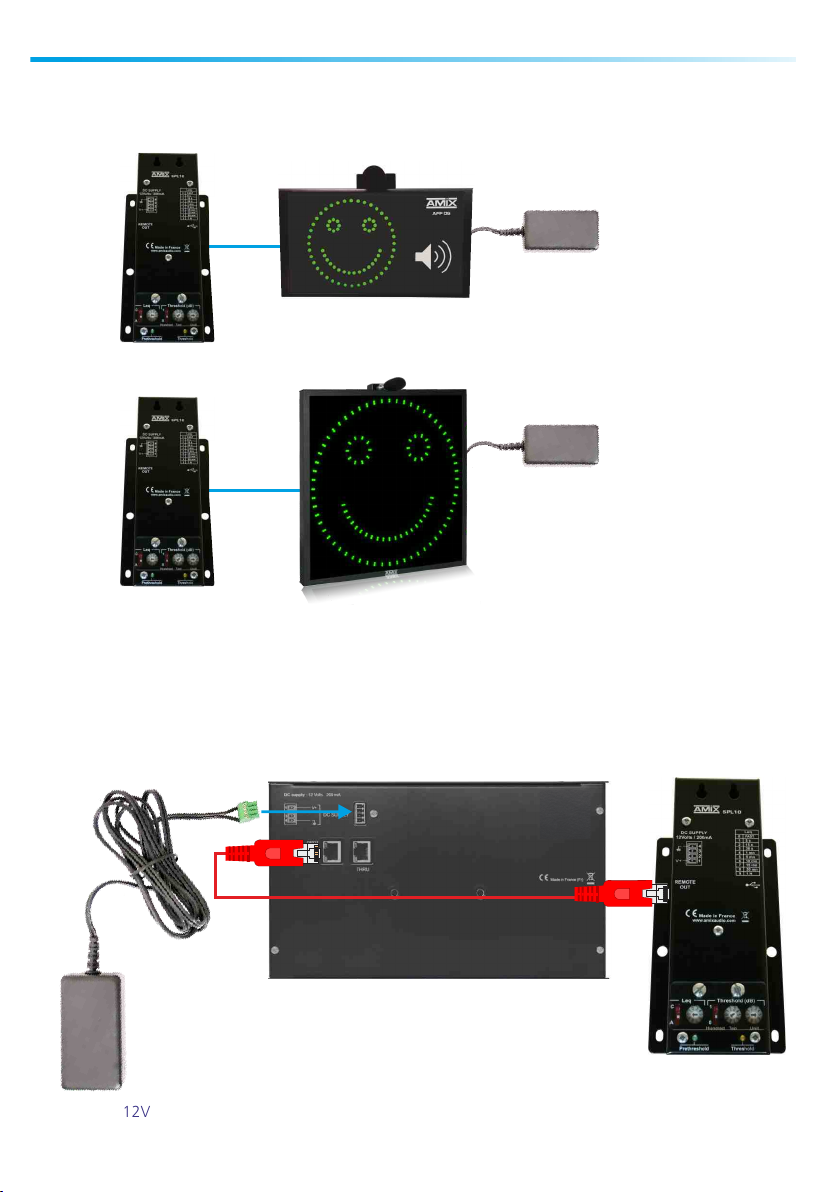

 Ensemble AFF06 (ou AFF10) avec déport de la sonde capteur
GUIDE D’INSTALLATION
Suite
AFF06
Alimentation 12V
Alimentation 12V
Alimentation 12V
Face arrière AFF06 / AFF10
SPL10
AFF06
x
câble RJ45 (25m max) non fourni
AFF06
SPL10
SPL10
AFF10
AMIX AFFpédagogique
11

GUIDE D’INSTALLATION
Suite

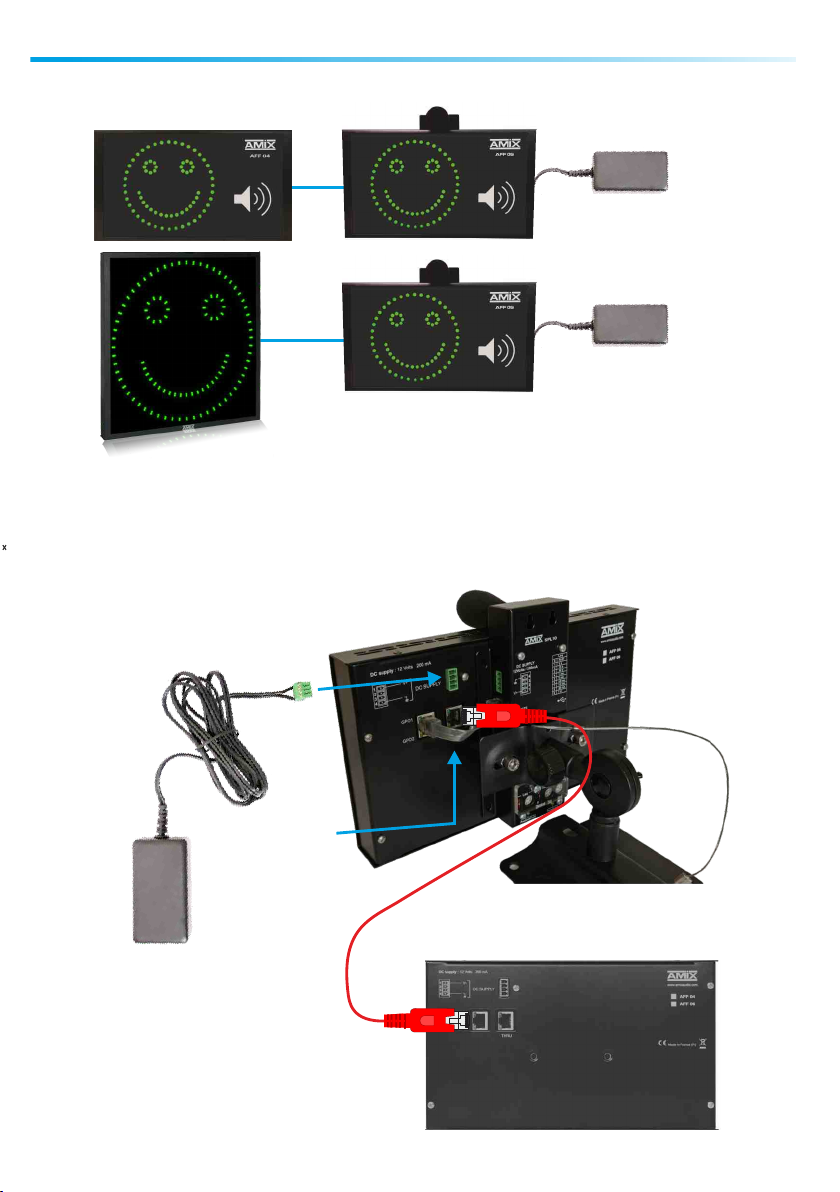

 Connectez le cordon noir RJ45 fourni entre la face arrière de l'afficheur AFF06 (ou AFF10) et le
boîtier de captation SPL10 (voir page 10).
 Reliez les deux afficheurs par un deuxième câble RJ45 non fourni. La distance peut faire 25
mètres.
 Pour alimenter l'ensemble, connectez le premier afficheur AFF06 (ou AFF10) à l’alimentation
fournie.

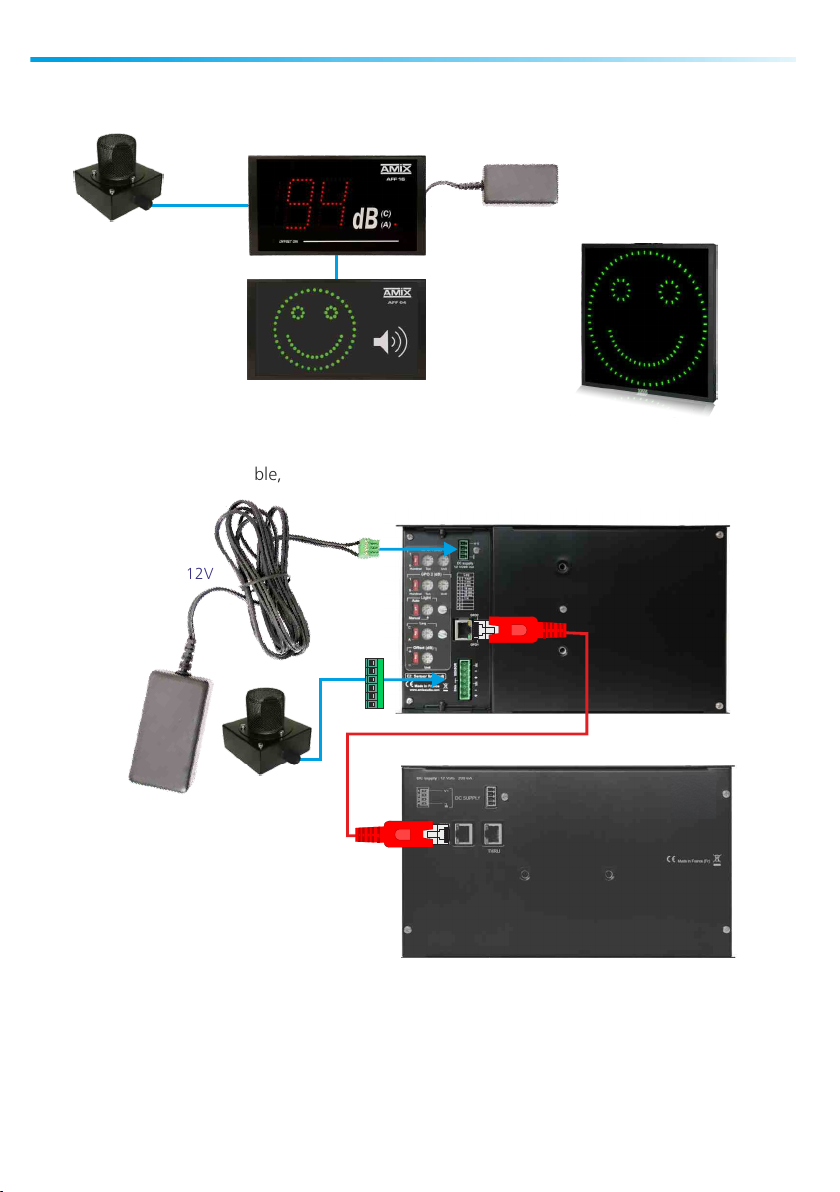

 Afficheur AFF06 (ou AFF10) avec un ou plusieurs afficheurs AFF04 (ou AFF08) pour un affichage en
plusieurs points AFF06
AFF06
Alimentation 12V
Alimentation 12V
AFF04
AFF08
AFF04 / AFF08 - Face arrière
AFF16 - Face arrière
Câble RJ45 non fourni
(A s'approvisionner selon la distance 25 m max),
câble droit standard.
Alimentation 12V
Cordon noir
RJ45 fourni
connecté entre
AFF06 (ou AFF10) et le SPL10
AMIX AFFpédagogique
12

Alimentation 12V
AFF04 / AFF08 - Face arrière
CAP65
AFF16 - Face arrière
Câble RJ45
GUIDE D’INSTALLATION
Suite
 Afficheur AFF04 (ou AFF08) avec un afficheur AFF16 (affichage en dB)
AFF16
Capteur
CAP65
 Reliez l'AFF16 et l'AFF04 (ou AFF08) avec un câble RJ45.
 Connectez le capteur CAP65 à l'afficheur AFF16.
 Pour alimenter l'ensemble, connectez l'afficheur AFF16 à l’alimentation fournie.
AFF04 ou AFF08
Alimentation 12V
Sur l'afficheur AFF16 :
Le seuil du GPO1 correspond au seuil de la position B de l'afficheur.
Le seuil du GPO2 correspond au seuil de la position C de l'afficheur.
Les leds GPO1 et GPO2 visualisent l'état des GPO1 et GPO2.
Attention : le seuil GPO1 doit être inférieur au seuil GPO2.
Pour le réglage de l'AFF16, veuillez consulter sa notice.
AMIX AFFpédagogique
13

GUIDE D’INSTALLATION
Suite
 Afficheur AFF04 (ou AFF08) avec un afficheur AFF17 (AFF18, AFF25 ou AFF32)
Alimentation 12V
AFF04 / AFF08 - Face arrière
CAP65
AFF17 / AFF18 / AFF25 / AFF32 - Face arrière
Câble RJ45
AFF17, AFF18, AFF25 ou AFF32
Capteur
CAP65
 Reliez l'afficheur AFF17 (AFF18, AFF25 ou AFF32) et l'AFF04 (ou AFF08) avec un câble RJ45.
 Connectez le capteur CAP65 à l'afficheur AFF17 (AFF18, AFF25 ou AFF32).
 Pour alimenter l'ensemble, connectez l'afficheur AFF17 (AFF18, AFF25 ou AFF32) à l’alimentation
fournie.
AFF04 ou AFF08
Alimentation 12V
x
AMIX AFFpédagogique
14

AMIX AFFpédagogique
15
GUIDE D’INSTALLATION
Suite
 Afficheur AFF04 (ou AFF08) avec un limiteur SNA60-3
 Afficheur AFF04 (ou AFF08) avec un limiteur SNA50-3 ou SNA70-3
Mettre un câble EIA/TIA 568B entre l’embase F du limiteur et l'embase RJ45 (GPO1/GPO2) de l'afficheur.
Ce câble véhicule à la fois l ’alimentation et les commandes.
Face arrière Afficheur AFF04 ou AFF08
Attention :
Ne pas connecter d'ordinateur sur cette prise, sur- risque de dommages sur votre carte réseau.
ATTENTION : Courant Max 200mA
Attention : Ne pas connecter d'ordinateur sur ces prises, sur-risque de
dommages sur votre carte réseau.
Mettre un câble EIA/TIA 568B entre l’embase "AFF display 2", et uniquement celle-là, du
SNA et l'embase RJ45 (GPO1/GPO2) de l'afficheur pedagogique AFF04 (ou AFF08).
Ce câble véhicule à la fois l ’alimentation et la modulation de mesure.
Face arrière Afficheur AFF04
Alimentation 12V
Câble RJ45

ANNEXES
ANNEXE A : Choix de la pondération A ou C.
L'oreille humaine n'a pas la même sensibilité pour toutes les fréquences en fonction du niveau acoustique.
Celle-ci est moins sensible aux graves pour des niveaux faibles, c'est par exemple, pour cela que lorsque,
vous montez le volume de votre chaine Hi FI vous avez l'impression de mieux percevoir les graves.
Cela est mis en évidence par ce que l'on appelle les courbes isosoniques, c'est-à-dire les courbes en fonction
de la fréquence et du niveau acoustique pour une perception identique du niveau sonore.
Les courbes isosoniques furent mesurées pour la première fois en 1933 par Fletcher et Munson. Dans leur
étude, on faisait entendre aux sujets des sons purs (sinusoïdaux) à différentes fréquences et par incréments
de 10 dB. On faisait entendre aussi aux sujets un son de référence à 1000 Hz. On ajustait le volume de ce
dernier son jusqu'à ce qu'il soit perçu au même niveau sonore que celui en test. Comme la sensation de
volume sonore est très subjective et difficile à mesurer, Fletcher et Munson utilisèrent la moyenne des
mesures sur plusieurs sujets pour obtenir des moyennes raisonnables.
Cela a donné les résultats des courbes ci-dessous. On voit par exemple qu'un son à 40dB à 1KHz sera perçu
au même niveau sonore qu'un son de 70dB à 50Hz soit 30dB d'écart.
Par contre à un niveau de 100dB il n'y a plus que 8 dB de différence
fig 1 - Courbe de réponse
de l'oreille humaine -
Afin de faire correspondre au mieux les mesures
des sonomètres par rapport à la sensation
auditive de l'oreille humaine, des courbes de
pondération ont étés crées.
Les deux principales sont les courbes A et C
(graphique à gauche)
x
Filtre C
AMIX AFFpédagogique
16

- Pondération A dB(A) : Représentative pour des niveaux de 25 à 85 dB.
C'est très souvent cette pondération qui est utilisée pour les mesures normatives et pour la protection des
travailleurs en milieu industriel.
- Pondération C dB(C) : Représentative pour des niveaux supérieurs à 85 dB.
La pondération C prend beaucoup plus en compte les fréquences graves que la pondération (A) car à des
niveaux importants l'oreille les perçoit beaucoup plus. Dans tous les cas la pondération (C) donnera
toujours une alerte plus rapidement que la pondération (A).
En résumé :
Si vous souhaitez mesurez des niveaux sonores inférieurs à 60 dB, utilisez la pondération( A )
Si les niveaux sont supérieurs utilisez plutôt la pondération (C).
Si les niveaux sont faibles mais très riches en basses fréquences (bruit de moteurs, ronronnement
de machines, ext) utilisez quand même la pondération C, car la pondération (A) risque de
masquer ces bruits dans le bas du spectre.
Remarque : On vient de voir que l'oreille est beaucoup moins sensible aux basses fréquences pour des
niveaux faibles. Par contre ces basses fréquences sont celles qui se transmettent beaucoup plus facilement
dans les bâtiments et structures (transmission solidienne). Il faut donc prendre en compte ce paramètre si
on veut limiter les émergences vis-à-vis du voisinage et peut être choisir la pondération (C).
ANNEXE B : Choix du temps d'intégration Leq
Le Leq est le niveau de pression acoustique d'un bruit stable qui donnerait la même énergie acoustique qu'un
bruit à caractère fluctuant, pendant un temps donné. Leq est la contraction de l'expression anglaise « Level
equivalent » qui signifie : niveau équivalent.
Il faut préciser la valeur de ce temps donné ou autrement dit temps d'analyse ou l'on va faire la moyenne du
bruit à niveau fluctuant.
C'est ce temps que l'on indique derrière la valeur Leq. Par exemple Leq 10mn donne le temps d'intégration sur
une période de 10mn, Leq 1mn donne le temps d'intégration sur une période de 1mn. L'AFF06 donne
plusieurs choix pour ce paramètre, à savoir :
Fast : c'est-à-dire très court soit 1 seconde, 5s, 15s, 30s, 1mn, 5mn, 10mn, 15mn, 30mn, 1H.
Comment choisir :
Si vous souhaitez voir réagir l'AFF06 (ou AFF10) dès que le niveau sonore monte rapidement sur une
brusque intervention (par exemple des cris ponctuels dans une cantine), il faut choisir un temps faible
d'intégration soit Fast ou éventuellement 5 s ou 15s.
Si vous souhaitez voir réagir l'AFF06 (ou AFF10) sur un niveau constant comme un bruit industriel de
machine ou de climatisation, vous pouvez choisir une intégration plus longue.
Attention au choix de l'intégration longue, car si la montée sera différée dans le temps la descente le sera aussi.
En fait, si vous souhaitez une interprétation rapide de la part du public, il faut choisir une intégration Fast ou 5s,
voire 15s.
Remarque : La valeur Leq utilisée par l'afficheur est dite glissante, c'est-à-dire si l'on choisit par exemple 10mn, la
valeur Leq est recalculée en permanence sur les 10mn précédentes en suivant constamment l'évolution
temporelle. Il y a une relation entre le temps d'intégration et le niveau acoustique pour la valeur Leq.
Si vous avez par exemple un niveau acoustique constant à 80 dB en partant du silence, le niveau Leq 10mn de
80dB sera atteint au bout de 10mn. Si le niveau est de 83 dB (c'est-à-dire 3dB de plus soit le double de
puissance) le niveau Leq 10mn de 80dB sera atteint au bout de 5mn. De même si le niveau est de 86 dB (4 fois la
puissance) le niveau Leq 10mn de 80dB sera atteint au bout de 2 minutes 30.
Donc si vous programmez un temps d'intégration de X secondes et un niveau de Y dB, l'affichage pourra se
déclencher avant ce temps de X secondes si le niveau est plus fort que Y dB.
ANNEXES
Suite
AMIX AFFpédagogique
17

ANNEXES
Suite
ANNEXE C : Généralités sur les décibels et le bruit.
Un bruit se caractérise essentiellement par son niveau et par sa fréquence.
Le niveau de bruit, qui détermine si un son est fort ou faible, se mesure en décibels (dB). Le niveau zéro, 0
dB, correspond au seuil de l'audition humaine. Un écart de 1 dB correspond au plus faible intervalle entre
deux niveaux sonores que l'oreille humaine sache détecter. Mais c'est à partir d'un intervalle de 3 dB qu'on
perçoit vraiment une réelle différence. L'échelle des décibels (échelle logarithmique) est ainsi faite que
chaque fois que le niveau sonore d'un bruit augmente de 3 dB, la quantité de bruit reçue passe du simple
au double.
Par exemple un bruit qui passe de 100dB à 103dB ne présente pas une augmentation de 3% mais de 100%
Quelques valeurs de références :
0 dB SPL = seuil d'audition
10 dB SPL = vent dans les arbres
15 dB SPL = niveau de bruit d'un bruissement de feuilles
20 dB SPL = conversation à voix basse
30 dB SPL = niveau de bruit de chuchotements
40 dB SPL = niveau de bruit d'une salle d'attente
60 dB SPL = niveau de bruit d'un ordinateur personnel de bureau à 0,6 mètre
65 dB SPL = niveau de bruit d'une voiture roulant à 60 km/h à 20 mètres
85 dB SPL = niveau de bruit d'un camion roulant à 50 km/h à 20 mètres. Seuil à partir duquel il
existe un risque pour l'acuité auditive selon la durée d'exposition sans protections
adaptées.
92 dB SPL = niveau de bruit d'une tondeuse à gazon à moteur thermique à 1 mètre
95 dB SPL = niveau de bruit d'une rotative à journaux
103 dB SPL = niveau de bruit d'un métier à tisser
115 dB SPL = niveau de bruit d'un marteau pneumatique à 1 mètre
120 dB SPL = seuil moyen d'apparition de la douleur due au son
125 dB SPL = niveau de bruit d'un avion à réaction au décollage à 20 mètres
Rapports de valeurs de puissance et décibels
Rapport
ou
dB
1
0
2
3 6 10 20 30
4 10 100 1000
AMIX AFFpédagogique
18

CARACTERISTIQUES
Caractéristiques techniques :
Alimentation 12 Volts par bloc séparée fournie.
Capteur acoustique classe 2 suivant IEC61672
Pondération fréquentielle commutable: A ou C
Pondération temporelle: Leq 1s, 10 s, 30s, 60s, 5mn, 10mn ,30mn, 60mn
Seuil de niveau sonore de déclenchement: 50 à 110 dB SPL
AFF06: Boîtier avec Capteur, traitement numérique et affichage petit format (265 x 150 x 35 mm).
AFF04: Boîtier affichage supplémentaire petit format (265 x 150 x 35 mm).
AFF10 : Boîtier avec capteur, traitement numérique et affichage grand format (450 x 450 x 30 mm).
AFF08 : Boîtier affichage supplémentaire grand format (450 x 450 x 30 mm).
Contenance du colis :
AFF06 / AFF10 :
- un boîtier afficheur
- un boîtier Captation SPL10
- un boîtier alimentation
- une bretelle RJ45
AFF04 / AFF08 :
- un boîtier afficheur seul
Attention !!!
Ne jamais faire fonctionner cet équipement sans le raccordement à la terre.
Assurez-vous de la qualité de la terre avant la mise en route.
Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
Eviter l'exposition à de trop fortes températures.
Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
Ne pas obstruer les ouïes d’aération.
La gamme AFF SERIES-2 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive
73/23/EEC, 89/336/EEC et 93/68/EEC.
INFORMATIONS
AMIX AFFpédagogique
19

1150911
Amix se réserve le droit de modifier les spécifications du produit sans préavis
All specifications in this document can be modifed by Amix without prior notice.
