Amplicomms Watch & Care V300 User manual

Bedienungs-
anleitung
User Guide
Mode d’emploi
Istruzioni per l’uso
Watch
& Care
V300

Bitte klappen Sie diese Seite aus
Übersicht
At a glance
Aperçu
Panoramica
Diese Ausklappseite zeigt Ihnen eine Übersicht über Ihr Gerät.
Please open this page for “At a glance“ guide to your device.
Ce dépliant vous donne un aperçu de votre appareil.
Questa pagina ripiegabile offre una panoramica dell’apparecchio.

DC 6V
1 2 3 654
7
8
9
10
11
1
2
6
4
7
5
3
ÜBERSICHTWATCH & CARE V300

Monitor-Einheit (Empfänger)
1 Ausklappbare Antenne (an der Oberseite)
2 Betriebsanzeige-LED
3 Verbindungs-LED
4 Geräuschpegel-LEDs
5 Menütaste / Kamerasteuerung einschalten
6 Ein-/Aus-Taste / Video/Audio-Umschaltung
7 Multifunktionsstaste
8 Sprechtaste
9 Mikrofon
10 Ausklappbare Stütze
11 Anschluss für Netzteil
Kamera-Einheit (Sender)
1 Objektiv
2 Nachtlicht
3 Lichtsensor
4 Antenne
5 Ein-/Ausschalter
6 Temperatursensor
7 Anschluss für Netzteil

1
INHALTSVERZEICHNIS
Geräte in Betrieb nehmen................................................................................4
Verpackungsinhalt prüfen............................................................................4
Sender anschließen und ausrichten...........................................................4
Empfänger anschließen ..............................................................................5
Aufstellen des Empfängers .........................................................................5
Optimierung der Reichweite .......................................................................6
Den Sender bedienen ......................................................................................8
Sender ein−/ausschalten ............................................................................8
Sender anschließen und ausrichten ..........................................................8
Nachtsicht ....................................................................................................8
Den Empfänger bedienen ..............................................................................10
Empfänger ein−/ausschalten ....................................................................10
Einstellungen .............................................................................................10
Video/Audio-Umschaltung ........................................................................12
Vergrößerung einstellen............................................................................12
Lautstärke einstellen .................................................................................13
Kamerasteuerung ......................................................................................13
Schlaflieder ein-/ausschalten und wählen ..............................................13
Gespräch führen ........................................................................................13
Reichweite ..................................................................................................14
Registrierung eines Senders (Kameraeinheit).........................................14
Betrieb mit mehreren Kameras ................................................................15

Anhang.............................................................................................................18
Sicherheitshinweise ...................................................................................18
Bestimmungsgemäße Verwendung.........................................................18
Aufstellungsort und Sicherheitsinformationen ......................................18
Netzgerät.....................................................................................................19
Akkus ..........................................................................................................19
Stromausfall ..............................................................................................20
Medizinische Geräte .................................................................................20
Entsorgung .................................................................................................20
Service−Hotline ..........................................................................................21
Falls es Probleme gibt: Fragen und Antworten .....................................21
Konformitätserklärung...............................................................................22
Pflegehinweise ...........................................................................................22
Technische Daten .......................................................................................23
Garantie.......................................................................................................24
INHALTSVERZEICHNIS
2

3
Geräte
in Betrieb
nehmen

Geräte in Betrieb nehmen
Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
• Kamera−Einheit (Sender) 1
• Monitor−Einheit (Empfänger) mit eingelegtem Akkupack 1
• Netzteil für den Sender 1
• Netzteil für den Empfänger 1
• Bedienungsanleitung 1

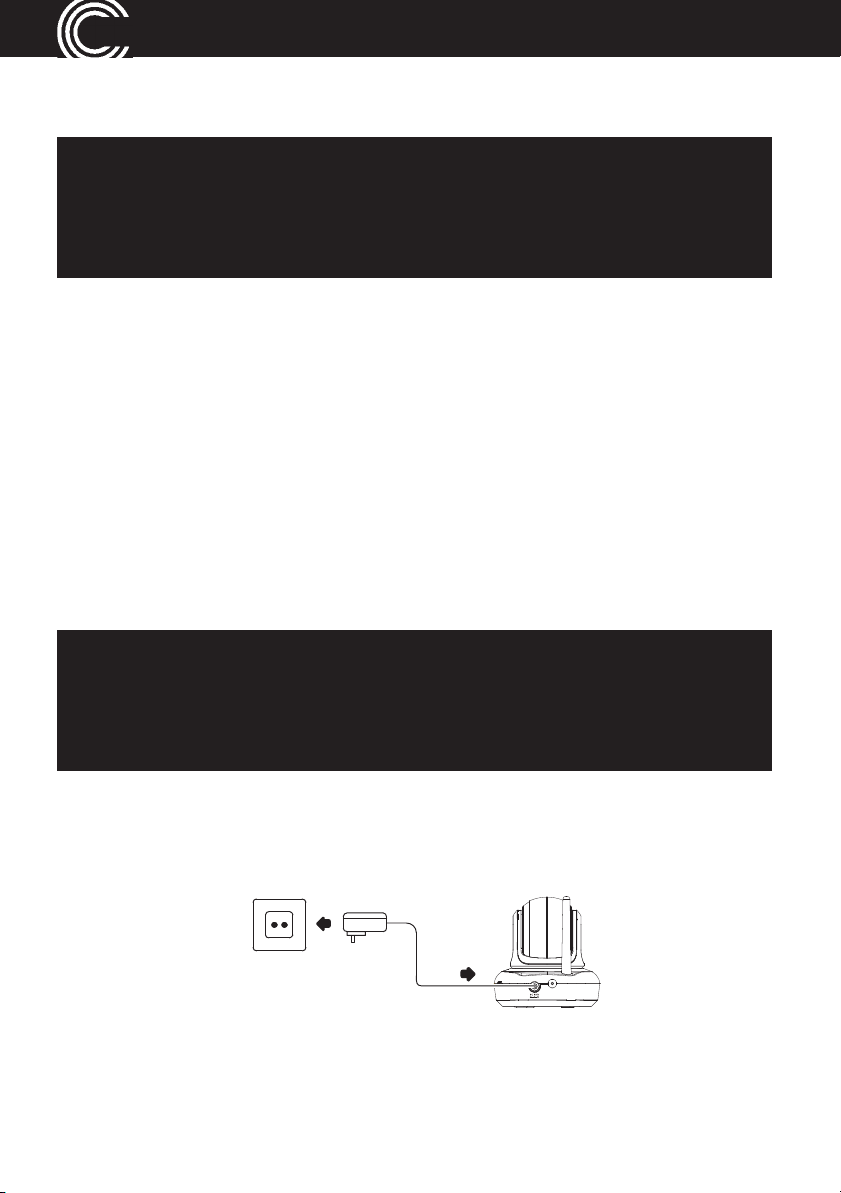

Sender anschließen und ausrichten
Schließen Sie den Sender wie auf der Skizze abgebildet an. Verwenden Sie
aus Sicherheitsgründen nur das mitgelieferte Netzteil.
Wichtig: Lesen Sie bitte zuerst die Sicherheitshinweise auf Seite 18,
bevor Sie die Geräte in Betrieb nehmen.
Die übertragenen Daten (Bild und/oder Töne) werden digital verschlüs-
selt.
Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu
anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Stö-
rungen kommen kann. Richten Sie den Sender auf das zu überwachen-
de Baby bzw. Objekt aus. Mit Hilfe der Kamerasteuerung am Empfänger
können Sie später die Feineinstellung vornehmen.
Netzsteckdose
GERÄTE IN BETRIEB NEHMEN
4
GERÄTE IN BETRIEB NEHMEN

Empfänger anschließen
Schließen Sie den Empfänger wie auf der Skizze abgebildet an. Verwenden
Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.
Wechseln des Akkupacks
1. Öffnen Sie das Akkufach auf der Rückseite des Empfängers (Schrauben-
dreher erforderlich).
2. Entnehmen Sie den Akkupack und ersetzen Sie ihn durch einen Akkupack
gleichen Typs. Achten Sie beim Einlegen auf die korrekte Position der
Ladekontakte.
3. Schließen Sie das Akkufach wieder.
Aufstellen des Empfängers
Zum Aufstellen des Empfängers klappen Sie die Stütze an der Rückseite
heraus.
Achtung: Stellen Sie den Empfänger mit einem Mindestabstand von 1
m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen
Störungen kommen kann.
Im Empfänger ist ein Lithium-Ionen-Akkupack - 3,7 Volt / 1700 mAh ein-
gebaut. Der Akkupack wird direkt im Gerät geladen, wenn das Netzge-
rät angeschlossen ist. Der Ladezustand wird im Display angezeigt. Je
mehr Segmente im Symbol gezeigt werden desto voller ist der Akku.
Netzsteckdose
GERÄTE IN BETRIEB NEHMEN
5
GERÄTE IN BETRIEB NEHMEN

Optimierung der Reichweite
Der Empfänger ist mit einer ausklappbaren Antenne ausgestattet. Die Reich-
weite kann durch senkrechtes Aufstellen der Antenne optimiert werden.
6
GERÄTE IN BETRIEB NEHMENGERÄTE IN BETRIEB NEHMEN

7
Den Sender
bedienen

DEN SENDER BEDIENEN
8
Den Sender bedienen
Sender ein−/ausschalten
Stellen Sie den Sender für die Überwachung so auf, dass das Objektiv auf
den gewünschten Beobachtungsbereich ausgerichtet ist. Die Feineinstellung
können Sie später mit der Steuerung vom Empfänger aus durchführen.
Den Ein/Aus-Schalter in die Position ON schieben.
Zum Ausschalten den Ein/Aus-Schalter in die Position OFF schieben.
Sender anschließen und ausrichten
Nachtsicht
Der Sender ist mit 8 Infrarot−Dioden ausgestattet. Dadurch ist die Bildüber-
tragung aus unbeleuchteten Bereichen möglich. Die Nachtsichtfunktion wird
automatisch aktiviert, wenn die Lichtverhältnisse es erfordern.
Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender
und Empfänger.
Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu
anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Stö-
rungen kommen kann. Richten Sie den Sender auf das zu überwachen-
de Baby bzw. Objekt aus. Mit Hilfe der Kamerasteuerung am Empfänger
können Sie später die Feineinstellung vornehmen.
Bei aktivierter Nachtsichtfunktion ist die Bildschirmdarstellung am Emp-
fänger schwarz−weiß.

9
Den Empfänger
bedienen

Den Empfänger bedienen
Empfänger ein−/ausschalten
Diese Taste gedrückt halten, bis das Logo und dann die Bildübertra-
gung vom Sender erscheint.
Zum Ausschalten diese Taste ca. 2-3 Sekunden gedrückt halten.
Einstellungen
Ist das Einstellmenü geöffnet (langer Tastendruck auf die Menütaste ),
gelangen Sie mit einem kurzen Tastendruck zur jeweils nächsten Einstel-
lung. Zum Ändern der jeweiligen Einstellung drücken Sie (ggf. mehrfach)
kurz die Tasten auf der Multifunktionstaste. Wird für ca. 5 s keine Tas-
tenbetätigung registriert, verlässt das Gerät automatisch das Einstellmenü.
Drücken Sie die Menütaste für ca. 3 s um das Einstellmenü aufzuru-
fen.
Im Display wird angezeigt.
Stellen Sie mit die gewünschte Helligkeit ein.
Drücken Sie die Menütaste kurz.
Im Display wird angezeigt.
Stellen Sie mit die Einheit der Anzeige für die Temperatur ein
(°C oder °F).
Drücken Sie die Menütaste kurz.
Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender
und Empfänger.
DEN EMPFÄNGER BEDIENEN
10

11
DEN EMPFÄNGER BEDIENEN
Im Display wird Lo angezeigt.
Stellen Sie mit den unteren Grenzwert für den Temperatur-
alarm ein.
Sie können einen oberen und unteren Grenzwert für die Temperatur-
überwachung einstellen. Liegt die gemessene Temperatur außerhalb
des eingestellten Bereichs, ertönt ein Signalton. Bei der Einstellung
“Off” = “aus“ ist die Überwachung ausgeschaltet.
Drücken Sie die Menütaste kurz.
Im Display wird Hi angezeigt.
Stellen Sie mit den oberen Grenzwert für den Temperatur-
alarm ein.
Drücken Sie die Menütaste kurz.
Im Display wird angezeigt.
Schalten Sie mit das Nachtlicht am Sender ein bzw. aus.
Drücken Sie die Menütaste kurz.
Im Display wird angezeigt.
Schalten Sie mit die Vibrationsfunktion ein bzw. aus.
Bei eingeschaltetem Vibrationsalarm vibriert der Empfänger, wenn
die Geräusche in dem Überwachungsraum so laut sind, dass die
roten Geräuschpegel LEDs aktiviert werden.
Die ideale Raumtemperatur während des Schlafens des/der
Babies beträgt 16° - 18°C. Bitte stellen Sie die Raumtemperatur
entsprechend ein.

Drücken Sie die Menütaste kurz.
Im Display wird angezeigt.
Stellen Sie mit die VOX-Empfindlichkeit ein oder schalten Sie
die Funktion aus.
(VOX: Voice Operated Transmission = Geräuscherkennung)
Durch die VOX-Funktion beginnt das System automatisch mit der
Übertragung vom Sender zum Empfänger, wenn eine Stimme oder
ein Geräusch erkannt wird (5 = höchste Empfindlichkeit). Wenn eine
der 5 Stufen eingestellt ist, wird VOX im Display angezeigt.
Video/Audio-Umschaltung
Sie können den Monitor abschalten, um Strom bzw. Akkukapazität zu spa-
ren. Die Geräusche aus dem Babyzimmer werden dauerhaft wiedergegeben
und bei Überschreitung der eingestellten VOX-Empfindlichkeit wird der
Monitor automatisch wieder eingeschaltet.
Diese Taste kurz drücken.
Zum manuellen Wiedereinschalten des Monitors diese Taste erneut
kurz drücken.
Vergrößerung einstellen
Sie können die Darstellung des Bildes vergrößern (Digitalzoom).
Diese Taste ca. 2 s gedrückt halten. Das Bild wird vergrößert.
Wird der Empfänger mit dem Akku (ohne Netzgerät) betrieben,
wird das Display des Empfängers nach ca. 1 Minute abgeschal-
tet, wenn kein Signal übertragen wird; es wird jedoch wieder
eingeschaltet, wenn die VOX-Funktion des Senders ausgelöst
oder eine Taste am Empfänger betätigt wird. Wenn die VOX-
Funktion ausgeschaltet ist, bleibt das Display dauerhaft an.
DEN EMPFÄNGER BEDIENEN
12

13
DEN EMPFÄNGER BEDIENEN
Zum Ausschalten der Vergrößerung halten Sie diese Taste ca. 2 s
gedrückt.
Lautstärke einstellen
Drücken Sie ggf. wiederholt kurz auf eine dieser Taste, um die Laut-
stärke in 5 Stufen oder “Aus” einzustellen.
Kamerasteuerung
Drücken Sie die Menütaste kurz. Im Display erscheinen 4 Pfeile.
Mit der Multifunktionstaste können Sie jetzt die Kamera nach
oben/unten/links und rechts schwenken.
Schlaflieder ein-/ausschalten und wählen
Zum Einschalten diese Taste kurz drücken.
Mit diesen Tasten eines der Schlaflieder auswählen.
Zum Ausschalten diese Taste kurz drücken.
Gespräch führen
Sprechtaste drücken und während des Sprechens gedrückt halten.
Sprechen Sie mit normaler Stimme in Richtung des Empfängers.
Lassen Sie die Sprechtaste wieder los um Ihr Gegenüber hören zu
können.
Wenn die Gesprächstaste gedrückt wird, werden eventuell abgespiel-
te Schlaflieder ausgeschaltet.

Reichweite
Wenn die Reichweite zwischen Sender und Empfänger überschritten
wurde, erscheint eine Meldung im Display („Out of Range“) und Sie
hören einen Alarmton. Bewegen Sie sich mit dem Empfänger wieder
in die Nähe des Senders. Die Reichweite kann durch senkrechtes
Aufstellen der Antenne am Empfänger optimiert werden.
Registrierung eines Senders (Kameraeinheit)
Im Auslieferungszustand ist der Sender bereits beim Empfänger angemel-
det. Bei Bedarf oder wenn eine weitere Kamera angemeldet werden soll,
können Sie eine Anmeldung auch manuell durchführen:
1 Schalten Sie den Empfänger ein.
2 Drücken und halten Sie die Taste , bis [C1] erscheint.
3 Wählen Sie mit die gewünschte Kamera [C1] ... [C4].
4 Drücken Sie die Taste kurz. Die Link-LED flackert für ca. 10 s.
Während dieser Zeit müssen Sie die Schritte 5 und 6 durchführen.
5 Schalten Sie den Sender ein (Schalter auf Position ON).

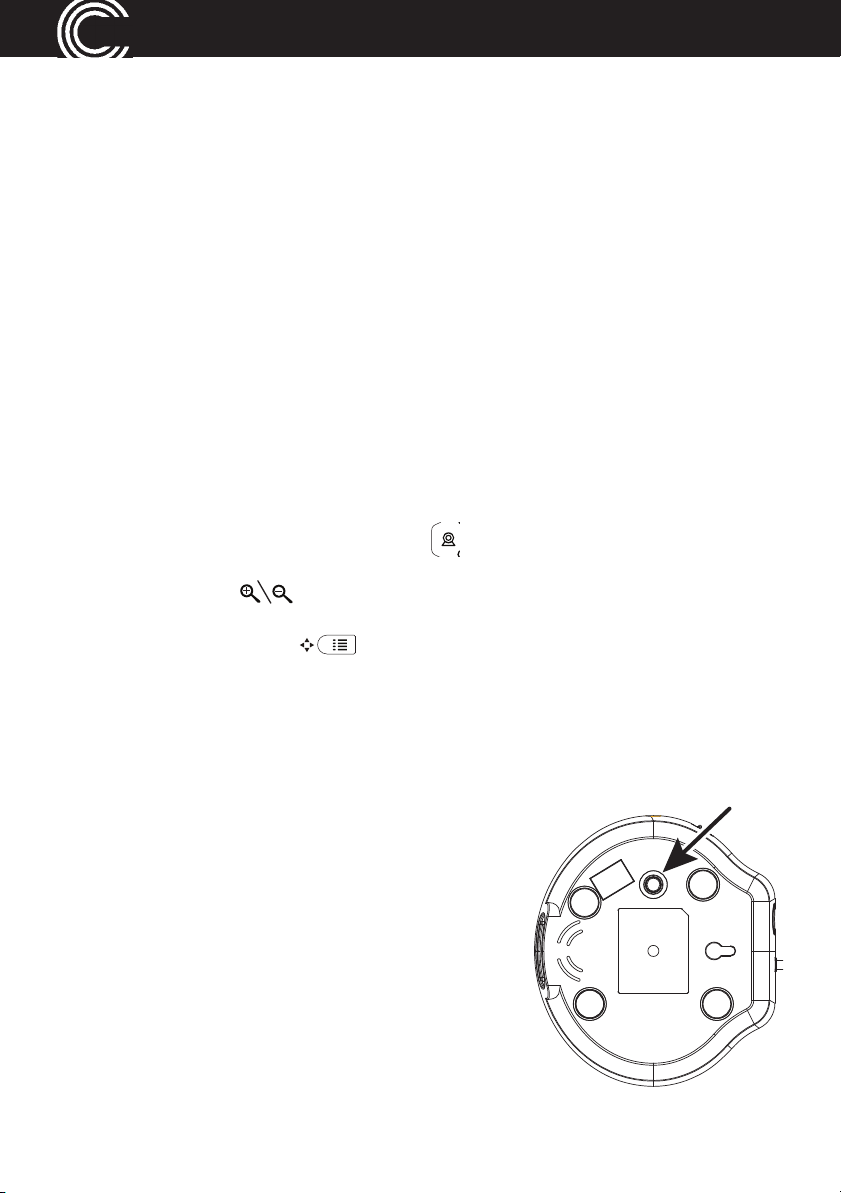

6 Drücken Sie kurz auf die Anmeldetaste auf der Unterseite des Senders.
Nach kurzer Zeit wird bei erfolgreicher Ver-
bindung im Display das vom Objektiv erfass-
te Bild angezeigt.
Schlägt die Anmeldung fehl, erscheint „Out
of Range“ im Display.
DEN EMPFÄNGER BEDIENEN
14
PAIR

Betrieb mit mehreren Kameras
Haben Sie an Ihrem System mehrere (bis zu 4) Kameras angemeldet, kön-
nen Sie eine bestimmte Kamera gezielt auswählen oder den Scan-Betrieb
einschalten, bei dem die Signale aller aktivierten Kameras kontinuierlich
wechselnd jeweils für ca. 10 Sekunden angezeigt werden.
Diese Taste kurz drücken. Die Nummer der aktuellen Kamera wird
angezeigt.
Durch einen wiederholten Druck auf diese Taste können Sie eine
andere Kamera oder den Scan-Betrieb auswählen.
Auswahl der Kameras für den Scan-Betrieb
Während Sie die Auswahl der Kamera durchführen (siehe oben) kön-
nen Sie mit diesen Tasten für jede der angemeldeten Kameras festle-
gen, ob sie dem Scan-Betrieb zugeordnet sein soll (z. B. “C2 x” =
keine Darstellung während des Scan-Betriebs / “C2 ✔” = Darstellung
während des Scan-Betriebs).
Sie können für jeden einzelnen Kamerakanal die Einstellungen indivi-
duell festlegen.
DEN EMPFÄNGER BEDIENEN
15

DEN EMPFÄNGER BEDIENEN
16
