ANT+ B-TWIG 8 User manual

POWERED COLUMN SYSTEM
SISTEMA ATTIVO A COLONNA
KOMPAKT-SÄULENSYSTEM EN USER MANUAL | Section 1 IT MANUALE D’USO | Sezione 1 DE BEDIENUNGSANLEITUNG | KAPITEL 1

ENGLISH
B-TWIG 8 | User manual
2 3
User manual | B-TWIG 8
TABLE OF CONTENTS
1| Introduction 3
2| Installation 3
3| Description 4
3.1 | Inputs & controls 4
3.2 | Power supply section 7
3.3 | B-TWIG 8CS kit 8
4| Instructions for system assembly and disassembly 8
5| Troubleshooting 11
6| Technical specications 12
7| Notes 13
The warnings in this manual must be observed together with
the “USER MANUAL - SECTION 2”.
PACKAGE CONTENT
• 1x B-TWIG 8S active subwoofer
• 1x B-TWIG 8CS kit, including:
n.1 support element
n.1 array speaker
n.1 transport bag
• 1x Mains cable (VDE)
• 1x User manual - Section 1
• 1x User manual - Section 2
1| INTRODUCTION
Thankyoufor choosingaA.N.T–Advanced NativeTechnologies–product!
In B-TWIG 8 array column system we have put our passion and our
technological background gained over the years, to offer products that meet
your needs, maintaining the quality over time.
Specically designed for an immediate and user-friendly application, meeting
the needs of those who are looking for an audio system delivering excellent
performances, high connection versatility as well as the best value in its
category.
Please, dedicate some minutes to read this instruction manual in order to
quickly achieve the best performances from this product.
For safety precautions, warranty and disposal, please refer to attached Section 2.
For further information about all A.N.T products catalog, please visit our
website: www.ant-intomusic.com
2| INSTALLATION

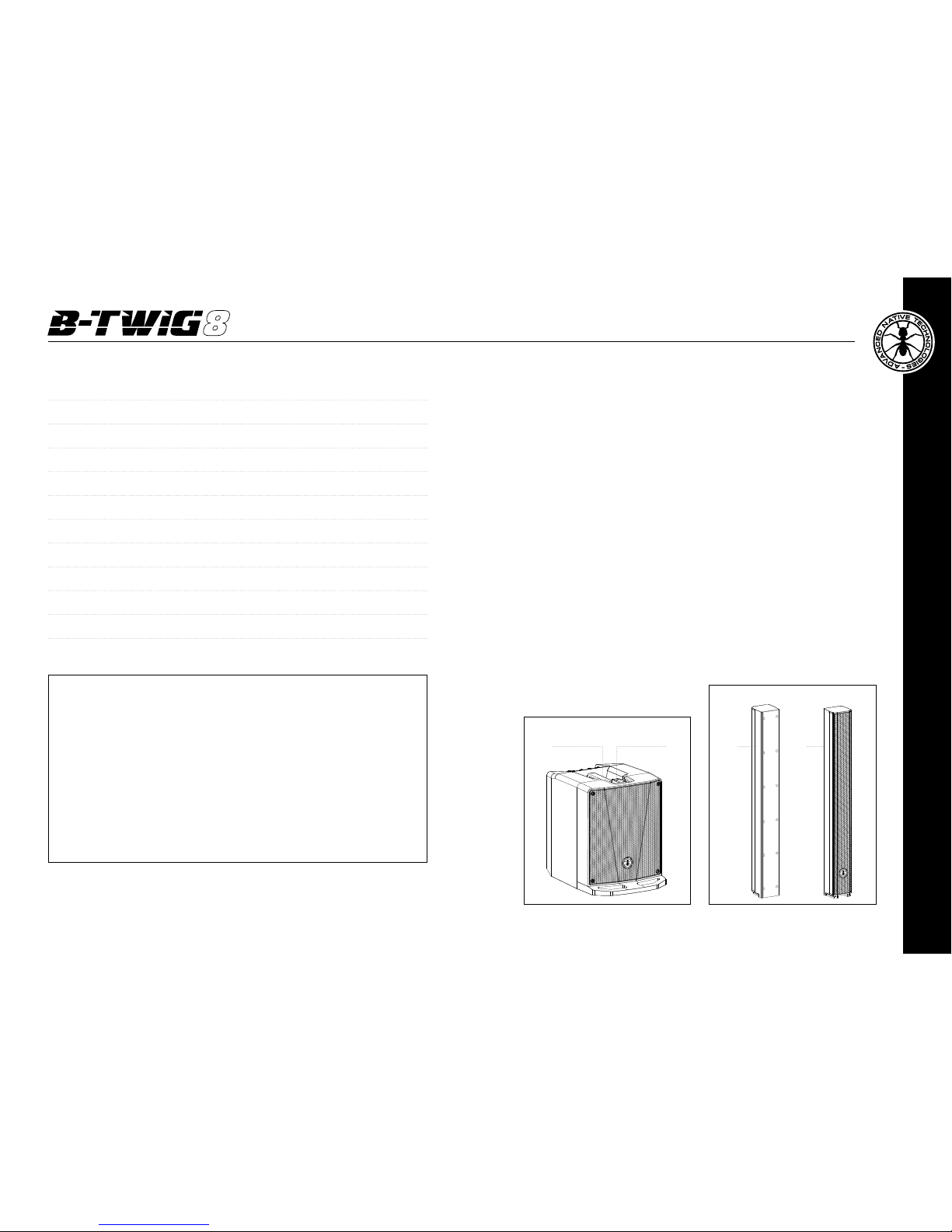

The system is composed by the active subwoofer B-TWIG 8S, plus B-TWIG
8CS kit:
A| Top recessed handle.
B| Slide locking system for elements quick lock and release.
C| Support element.
D| Passive array speaker.
DCBA
B-TWIG 8S
B-TWIG 8CS

ENGLISH
B-TWIG 8 | User manual
4 5
User manual | B-TWIG 8
5 CHANNEL 2 LINE/MIC
This switch allows to choose channel 1 input sensitivity.
LINE: line signal, most recurring application.
MIC: microphone signal, a dynamic microphone connected to channel 1
6 CHANNEL 2 LEVEL
This control adjusts channel 2 level. Turn the knob clockwise to increase
volume, or counterclockwise to lower it.
7 CHANNEL 3 L/R SOCKETS
RCA unbalanced input sockets to connect external signals from CD and
DVD players, mixers.
8 CHANNEL 3 AUX SOCKET
Unbalanced 3.5mm. mini-jack stereo input
Connecttothisinputthesignal fromanyesternal devicelikeSmartphone,
Tablet or PC.
9 CHANNEL 3 AUX/BT
This switch allows to choose for channel 3 the signal coming from AUX
or Bluetooth®inputs
10 PAIR/LED
The system features Bluetooth®technology, which allows to play audio
les from an external device, like a smartphone or a tablet, provided that
the distance between the devices is within 10 meters (33ft)
To sync and connect smartphone and/or a tablet, please use following
procedure:
• Make sure that the device to be synced is turned on and ready to be
connected via Bluetooth®
• Activate Bluetooth®sync pressing the PAIR button on comand panel.
LED indicator flashes quickly.
• Make sure the device searches for available units, until it detects your
system tagged “B-TWIG 8”.
• Into the list, please select “B-TWIG 8” to connect the system with the
external device. Now the LED indicator is steadily lit
Nowispossibletoplaythedesiredsongs fromthesynced remotedevice.
3.1 | INPUTS & CONTROLS
1 CHANNEL 1 CONNECTOR
Combo socket (XLR-F + 6,35mm./1/4” jack for balanced input.
It’s possible to connect a microphone also using an unbalanced jack cable.
2 CHANNEL 1 LINE/MIC
This switch allows to choose channel 1 input sensitivity.
LINE: line signal, most recurring application.
MIC: microphone signal, a dynamic microphone connected to channel 1
3 CHANNEL 1 LEVEL
This control adjusts channel 1 level. Turn the knob clockwise to increase volume,
or counterclockwise to lower it.
4 CHANNEL 2 CONNECTOR
Combo socket (XLR-F + 6,35mm./1/4” jack for balanced input.
It’s possible to connect a microphone also using an unbalanced jack cable.
2 5 9
1 4 8 12
3 6 11 15
7 10
14
13
3| DESCRIPTION

ENGLISH
B-TWIG 8 | User manual
6 7
User manual | B-TWIG 8
11 CHANNEL 3 LEVEL
This control adjusts channel 3 level. Turn the knob clockwise to increase volume,
or counterclockwise to lower it.
12 MIX OUT
XLR-M balanced output to link to another active system.
This output signal depends on input channel levels as well as by EQ settings.
13 HIGH
High frequency EQ
Use this control to boost or to cut frequencies in med-hi band.
14 LOW
Low frequency EQ
Use this control to boost or to cut frequencies in med-low band.
15 ON/CLIP TWO-COLOR LED
Led lit green: the unit is plugged in and the power switch is turned ON.
Led lit red: Indicates the activation of the internal limiter circuit preventing amplier
distortion and protecting the speakers against overloads. In this case, reduce the
channel level(sand that of the sound source.
16 SLIDE LOCKING SYSTEM FOR QUICK CONNECTION
Thismechanismallows coupling anduncouplingsupportelementto the subwoofer
B-TWIG 8S, ensuring a safe perfect functionality.
17 RECESSED HANDLE
Usethistophandleforsubwoofercarrying
and positioning. Do not use it to hang the
cabinet or to lock it in any position.
2
3.2 | POWER SUPPLY SECTION
1 MAINS INPUT
IEC mains socket with integrated EMI lter. Insert the mains cable into
this socket, but make sure the device is switched off before connecting
the cable to the mains. For your safety, never disconnect the earth lead.
2 FUSE
Protection fuse.
CAUTION: Replace the fuse only with one of the same type and with
the same value. If the fuse blows repeatedly, contact an authorized
service center.
3 POWER ON/OFF
Use this switch to turn ON/OFF the unit.
16
17
3 1

ENGLISH
B-TWIG 8 | User manual
8 9
User manual | B-TWIG 8
The kit, supplied of its carrying bag, is composed of two column elements: a stand (A
element) and a speaker (B element). Both are equipped with the slide locking system,
which allows the coupling and the quick release of the elements that make up the
system, ensuring a safe perfect functionality.
For system installation and to guarantee the correct operation, always carefully respect
following instructions:
• Place the subwoofer in a vertical position on a flat and stable surface, making
sure that all the rubber feet are perfectly adherent to the floor or to the supporting
surface.
• Never install the system on mobile trolleys, chairs, tables or similar surfaces which
are not stable and cannot support the weight.
• Don’t use the handle to fly the system.
• Do not cover the ventilation slots located on subwoofer rear cabinet.
• To allow proper amplication heat dissipation, please leave the right distance
between the rear panel of the subwoofer and other objects such as walls, corners,
curtains. Never place the unit near heat sources of any kind.
3.3 | B-TWIG 8CS KIT
4| INSTRUCTIONS FOR SYSTEM ASSEMBLY AND DISASSEMBLY
A B
Top view
Plug Side Socket Side
Audio Contacts
Fig.1
Fig.3
ASSEMBLY
• Place the subwoofer on a flat surface (Fig.1)
• Fix the Aelement, by sliding it into the sliding mechanism (Fig.2)
• Repeat step 2 to x the element Bto the top of the system (Fig.3).
Side
View
Final assembly
Rear
View
A
Hook Bby pushing
towards arrow direction
B
Click
A
B
Hook Aby pushing
towards arrow direction
A
Click
Fig.2
A

ENGLISH
B-TWIG 8 | User manual
10 11
User manual | B-TWIG 8
11
DISASSEMBLY
• Push forward the Belement to release it from the element A (Fig.4)
• Repeat the operation to unlock element Afrom the subwoofer cabinet (Fig.5)
5| TROUBLESHOOTING
PROBLEM LEDS SOLUTION
No sound or very low
sound level
Power LED
turned off.
Make sure the device is properly
connected to the mains outlet.
Power LED
turned on, but
low channel
levels.
Check the connections between
the sources and the inputs, than
raise desired channel levels.
LEVEL raised,
with no signal Check input selectors
Channel 3
LEVEL raised
but no
Bluetooth
signal
Sync again the Bluetooth signal
Distortion ON/LIMIT
LED lit red Lower channel levels
ON/LIMIT
LED lit green
Check the source level
Check proper connection between
subwoofer and A/B elements
Booming sound Check EQ LOW level
Try distancing the system
from the walls
Check the perfect connection
between subwoofer
and A/B elements
Harsh sound Check EQ HIGH level
Lower frequencies
small attenuation Check EQ LOW level
AB
Release Bby pushing
towards arrow direction
B
Release Aby pushing
towards arrow direction
A
Fig.5Fig.4
AA

ENGLISH
B-TWIG 8 | User manual
12 13
User manual | B-TWIG 8
System type Active column system
Subwoofer
(B-TWIG 8S)
Vented enclosure
1 x 8” Custom ferrite speaker - 1.5” VC
Array speaker
(B-TWIG 8CS) 6 x 2.75” Custom neodymium speakers - 0.75” VC
Average dispersion Horizontal 120°
Frequency response 50Hz - 20kHz
SPL - MAX 120dB
Amplier Class D
Peak Power (LF+HF) 1000 W
Crossover 24dB/Oct @ 250Hz
I/O connectors
CH 1, CH2: Combo XLR-F + jack 6,35mm (1/4”)
CH3: 2 x RCA (L+R), 1 x AUX jack 3,5mm
MIX OUT: 1 x XLR-M
Controls Channel levels, input signal selectors, High and Low EQ,
Bluetooth®Pair button & Led.
Power supply 100-240V~ 50-60Hz
Fuse T5A L 250V~
Fastening mechanism Custom slide connector with automatic lock
Cabinet Polypropylene
B-TWIG 8S B-TWIG 8CS
Dimensions (W x H x D) 304 x 385 x 443 mm
11.9” x 15.1” x 17.4”
92 x 800 x 90.5 mm
3.6” x 31.5” x 3.6”
Weight 10,5kg - 23lbs 4,1kg - 9lbs
6 | TECHNICAL SPECIFICATIONS
EMI CLASSIFICATION
According to the standard EN55103 this equipment is designed and suitable to operate
in E3 (or lower E2, E1) electromagnetic environments.
7 | NOTES

ITALIANO
B-TWIG 8 | Manuale d’uso
14 15
Manuale d’uso | B-TWIG 8
INDICE
1| Introduzione 15
2| Installazione 15
3| Descrizione 16
3.1 | Ingressi & controlli 16
3.2 | Alimentazione 19
3.3 | Kit B-TWIG 8CS 20
4| Istruzioni di montaggio e smontaggio del sistema 20
5| Soluzione dei problemi 23
6| Speciche tecniche 24
7| Note 25
Le avvertenze nel presente manuale devono essere osservate
congiuntamente al “MANUALE D’USO - SEZIONE 2”.
CONTENUTO DELL’IMBALLO
• 1x Sub attivo B-TWIG 8S
• 1x Kit B-TWIG 8CS comprendente:
n.1 elemento di sostegno
n.1 diffusore a colonna
n.1 custodia da trasporto
• 1x cavo di alimentazione (VDE)
• 1x Manuale d’uso - Sezione 1
• 1x Manuale d’uso - Sezione 2
1| INTRODUZIONE
Grazie per aver acquistato un prodotto A.N.T–AdvancedNativeTechnologies!
Nel sistema array B-TWIG 8 abbiamo profuso la nostra passione ed il nostro
know-how maturato nel corso degli anni per offrirvi un prodotto che soddis
le vostre esigenze e mantenga la sua qualità nel tempo.
Progettato appositamente per un utilizzo estremamente immediato e
semplice, risponde alle esigenze di quanti desiderano un sistema audio
in grado di fornire ottime prestazioni, versatilità di connessioni e il miglior
rapporto qualità/prezzo possibile nella sua categoria.
Ritagliatevi qualche minuto per leggere questo manuale di istruzioni in modo
taledaottenererapidamenteilmassimodelleperformancedaquestoprodotto.
Perleistruzionirelativeasicurezza,leprecauzioni,lagaranziaelosmaltimento
fate riferimento all’allegato sezione 2.
Per ulteriori informazioni su tutti i prodotti del catalogo A.N.T consultate il
nostro sito: www.ant-intomusic.com
2| INSTALLAZIONE
Ilsistema ècompostodaunsubwooferattivoB-TWIG 8SedalkitB-TWIG8CS:
A| Maniglia superiore incassata.
B| Connettore a slitta di attacco e sgancio rapido degli elementi.
C| Elemento di sostegno/stativo.
D| Diffusore passivo a colonna.
DCBA
B-TWIG 8S
B-TWIG 8CS

ITALIANO
B-TWIG 8 | Manuale d’uso
16 17
Manuale d’uso | B-TWIG 8
3.1 | INGRESSI & CONTROLLI
1 CONNETTORE CHANNEL 1
Ingresso bilanciato con presa Combo (XLR-F + Jack da 6,35mm).
È possibile collegare un microfono anche con cavo jack sbilanciato.
2 LINE/MIC CHANNEL 1
Questo selettore permette di scegliere la sensibilità di ingresso del canale 1.
LINE: segnale di linea, condizioni di impiego più frequenti.
MIC: segnale microfonico, microfono dinamico collegato al canale 1
3 LEVEL CHANNEL 1
Questo controllo regola il livello del canale 1. Girate la manopola in senso orario
per alzare il volume o in senso antiorario per abbassarlo.
4 CONNETTORE CHANNEL 2
Ingresso bilanciato con presa Combo (XLR-F + Jack da 6,35mm)
È possibile collegare un microfono anche con cavo jack sbilanciato.
2 5 9
1 4 12
3 6 11 15
7 10
14
13
5 LINE/MIC CHANNEL 2
Questo selettore permette di scegliere la sensibilità di ingresso del
canale 2.
LINE: segnale di linea, condizioni di impiego più frequenti.
MIC: segnale microfonico, microfono dinamico collegato al canale 2
6 LEVEL CHANNEL 2
Questo controllo regola il livello del canale 2. Girate la manopola in senso
orario per aumentare il volume o in senso antiorario per abbassarlo.
7 CONNETTORI L/R CHANNEL 3
Ingressi sbilanciati con prese RCA per il collegamento di segnali esterni
provenienti da lettori CD, DVD, MIXER.
8 CONNETTORE AUX CHANNEL 3
Ingresso sbilanciato con presa stereo su mini-jack da 3,5mm.
Collegate a questo ingresso il segnale proveniente da qualsiasi
apparecchio esterno come Smartphone, Tablet o PC.
9 AUX/BT CHANNEL 3
Questoselettorepermettediassegnarealcanale3il segnaleproveniente
dagli ingressi AUX o Bluetooth®
10 PAIR/LED
Il sistema è provvisto della tecnologia Bluetooth®, ciò rende possibile
riprodurre i le audio da un dispositivo esterno, ad esempio uno
smartphone o un tablet, purchè la distanza tra i due apparecchi sia
entro 10 metri.
Persincronizzaree collegare telefoni cellulari o tablets usate la seguente
procedura:
• Assicurarsi che il dispositivo da associare sia acceso e pronto ad
essere collegato tramite il Bluetooth®
• Attivare la sincronizzazione Bluetooth®premendo il tasto PAIR dal
pannellodei comandi.L’indicatoreled distatolampeggiavelocemente.
• Vericare che il dispositivo esegua la ricerca degli apparecchi disponibili
e riconosce l’apparecchio tramite la scritta “B-TWIG 8”.
• Selezionare “B-TWIG 8” dalla lista per collegare il sistema con il
dispositivo esterno. L’indicatore led di stato rimane sso.
Ora è possibile riprodurre i brani scelti dal dispositivo remoto collegato.
Durante la riproduzione musicale l’indicatore led di stato lampeggia
brevemente.
3| DESCRIZIONE
8

ITALIANO
B-TWIG 8 | Manuale d’uso
18 19
Manuale d’uso | B-TWIG 8
11 LEVEL CHANNEL 3
Questo controllo regola il livello del canale 3. Girate la manopola in senso orario
per aumentare il volume o in senso antiorario per abbassarlo.
12 MIX OUT
Uscita XLR-M bilanciata per il collegamento ad un altro sistema amplicato. Il
segnalediquestauscitadipendedailivellideicanalidiingressoedall’equalizzazione.
13 HIGH
Equalizzatore delle frequenze alte.
Utilizzate questo controllo per enfatizzare o attenuare le frequenze in gamma
medio-alta.
14 LOW
Equalizzatore delle frequenze basse.
Utilizzate questo controllo per enfatizzare o attenuare le frequenze in gamma
medio-bassa.
15 INDICATORE BICOLORE ON/CLIP
Led verde: l’apparecchio è collegato alla rete elettrica e l’interruttore di accensione
è commutato su ON.
Led rosso: indica l’intervento del circuito limitatore interno, che evita la distorsione
dell’amplicatore e protegge gli altoparlanti contro i sovraccarichi. In questo caso
riduceteillivellodelcanale(odeicanali)edeventualmentequellodellasorgentesonora.
16. SISTEMA DI CONNESIONE RAPIDO DEGLI ELEMENTI
Questomeccanismopermettel’aggancio
e lo sgancio dell’elemento di sostegno al
Subwoofer B-TWIG 8S, assicurandone
la perfetta funzionalità in tutta sicurezza.
17. MANIGLIA INCASSATA
Utilizzate questa maniglia solo per
il trasporto ed il posizionamento del
diffusore.
Non usatela per appendere il subwoofer o
per bloccarlo in qualsiasi posizione.
16
17
2
3.2 | ALIMENTAZIONE
1 MAINS INPUT
Presa IEC di ingresso con ltro di rete integrato. Inserite in questa
presa il cavo di alimentazione in dotazione con l’apparecchio. Vericate
che l’unità sia spenta prima di collegare il cavo alla rete. Per la vostra
sicurezza, non scollegate mai il polo di messa a terra.
2 FUSE
Fusibile di protezione.
ATTENZIONE:Sostituite il fusibileunicamentecon uno dellostesso
tipoeconglistessivalori.Seilfusibilecontinuaasaltarerivolgetevi
ad un centro di assistenza autorizzato.
3 POWER ON/OFF
Interruttore per l’accensione e lo spegnimento dell’apparecchio.
3 1

ITALIANO
B-TWIG 8 | Manuale d’uso
20 21
Manuale d’uso | B-TWIG 8
Il kit, fornito dell’apposita custodia di trasporto, è composto da due elementi a
colonna: uno stativo (elemento A) e un diffusore (elemento B). Entrambi sono dotati
del meccanismo di connessione a slitta, che permette l’aggancio e lo sgancio rapido
degli elementi che compongono il sistema, assicurandone la perfetta funzionalità in
tutta sicurezza.
Per l’installazione degli apparecchi e a garanzia del loro corretto funzionamento,
attenetevi scrupolosamente alle seguenti istruzioni:
• Posizionate il subwoofer in posizione verticale su una supercie piana e stabile,
assicurandovi che tutti i piedini inferiori in gomma siano perfettamente aderenti al
pavimento o alla supercie di appoggio.
• Non installate mai il sistema su carrelli mobili, sedie, tavoli o oggetti simili che non
siano stabili o in grado di sopportare il peso.
• Non usate la maniglia per sospendere il sistema.
• Nonostruitemai leferitoiediaerazione collocatesultelaioposteriore delsubwoofer.
• Per consentire una corretta dissipazione del calore dell’amplicazione, lasciate
una distanza sufciente tra il panello posteriore del subwoofer e altri oggetti quali
pareti, angoli, tende, e non posizionate mai l’apparecchio vicino sorgenti di calore
di qualsiasi tipo.
3.3 | KIT B-TWIG 8CS
4| ISTRUZIONI DI MONTAGGIO E SMONTAGGIO DEL SISTEMA
A B
Vista superiore
Lato spina Lato presa
Contatti audio Fig.3
INSTALLAZIONE
• Collocare il subwoofer su una supercie piana e priva di ogni dislivello
(Fig.1).
• Assicurare l’elemento Afacendolo scorrere nel meccanismo
di aggancio a slitta (Fig.2).
• Ripetere l’operazione per ssare l’elemento B nella parte
superiore del sistema (Fig.3).
Vista
laterale
Montaggio completo
Vista
posteriore
A
Agganciare B spingendo
verso il senso della freccia
B
Click
A
B
Agganciare A spingendo
verso il senso della freccia
A
Click
Fig.2
A
Fig.1

ITALIANO
B-TWIG 8 | Manuale d’uso
22 23
Manuale d’uso | B-TWIG 8
DISINSTALLAZIONE
• Spingere indietro l’elemento B per sganciarlo dallo stativo (Fig.4).
• Ripetere l’operazione per sganciare l’elemento Adal subwoofer (Fig.5).
A
Sganciare B spingendo verso
il senso della freccia
B
Sganciare A spingendo verso
il senso della freccia
A
Fig.5Fig.4
AA
23
5| SOLUZIONE DEI PROBLEMI
PROBLEMA SPIE SOLUZIONE
Assenza di suono o
suono troppo basso
LED Power
spento
Assicuratevi che l’apparecchio
sia collegato correttamente alla
presa di corrente.
LED Power
acceso,
ma LEVEL
dei canali
di ingresso
abbassati.
Controllate i collegamenti tra le
sorgenti e gli ingressi, quindi alzate
LEVEL dei canali.
LEVEL alzato
ma non si
sente nulla
Controllate i selettori degli ingressi
LEVEL del
Channel 3
alzato ma
non si sente
il segnale
Bluetooth
Controllate i selettori degli ingressi
Sincronizzate di nuovo il segnale
Bluetooth
Distorsione Led ON/LIMIT
rosso
Attenuate LEVEL dei canali di
ingresso
Led ON/LIMIT
verde Controllate il livello della sorgente
Controllate la perfetta connessione
fra subwoofer ed elementi A/B
Suono risonante Controllate il livello LOW
dell’equalizzatore
Provate ad allontanare
’impianto dalle pareti
Controllate la perfetta connessione
fra subwoofer ed elementi A/B
Suono stridente Controllate il livello HIGH
dell’equalizzatore
Lieve attenuazione
delle frequenze basse
Con trollate il livello LOW
dell’equalizzatore
B

ITALIANO
B-TWIG 8 | Manuale d’uso
24 25
Manuale d’uso | B-TWIG 8
Tipo Sistema a colonna amplicato
Subwoofer
(B-TWIG 8S)
Cabinet Bass reflex
1 x Altoparlante custom da 8” in Ferrite - 1.5 V.C.
Diffusore a colonna
(B-TWIG 8CS) 6 x Altoparlanti custom al neodimio da 2.75” - 0.75” VC
Dispersione media 120° orizzontale
Risposta in frequenza 50Hz - 20kHz
SPL - MAX 120dB
Potenza di picco (LF+HF) 1000 W
Amplicatore Classe D
Crossover 24dB/Oct @ 250Hz
Connettori I/O
CH 1, CH2: Combo XLR-F + jack 6,35mm (1/4”)
CH3: 2 x RCA (L+R), 1 x AUX jack 3,5mm
MIX OUT: 1 x XLR-M
Controlli Level dei canali, selettori del segnale in ingresso,
EQ High e Low, tasto pair e LED per Bluetooth®
Alimentazione 100-240V~ 50-60Hz
Fusibile T5A L 250V~
Meccanismo di ssaggio Connettore custom con aggancio automatico
Materiale cabinet Polipropilene
B-TWIG 8S B-TWIG 8CS
Dimensioni (L x A x P) 304 x 385 x 443mm 92 x 800 x 90.5mm
Peso 10,5kg 4,1kg
6 | SPECIFICHE TECNICHE
CLASSIFICAZIONE EMI
In accordo alle normative EN55103, l’apparato è progettato e idoneo all’utilizzo in
ambienti elettromagnetici E3 o inferiori (E2, E1).
7 | NOTE

DEUTSCH
B-TWIG 8 | Bedienungsanleitung
26 27
Bedienungsanleitung | B-TWIG 8
INHALTSVERZEICHNIS
1| EINLEITUNG 27
2| AUSSTATTUNG 27
3| BESCHREIBUNG 28
3.1 | ANSCHLÜSSE & BEDIENELEMENTE 28
3.2 | STROMVERSORGUNG 31
3.3 | B-TWIG 8CS-SET 32
4| AUFBAU UND ABBAU 32
5| PROBLEMBEHEBUNG 35
6| TECHNISCHE DATEN 36
7| NOTIZEN 37
Die Warnhinweise dieser Bedienungsanleitung sind in Verbindung mit
den Warnhinweisen im angehängten Kapitel 2 zu beachten.
LIEFERUMFANG
• 1x B-TWIG 8S Aktiv-Subwoofer
• 1x B-TWIG 8CS-Set, bestehend aus:
n.1 Distanzstück
n.1 Säulen-Lautsprecher
n.1 Transporttasche
• 1x Netzkabel (VDE)
• 1x Bedienungsanleitung - Kapitel 1
• 1x Bedienungsanleitung - Kapitel 2
1| EINLEITUNG
Vielen Dank, dass Sie sich für ein Produkt von A.N.T. (Advanced Native
Technologies) entschieden haben! Das B-TWIG 8 -Säulensystem ist entstanden
aus unserer Leidenschaft für Beschallungstechnik, unserem breitem Fachwissen
sowie unserer langjähriger Erfahrung. Es war unser erklärtes Ziel, ein Produkt zu
schaffen, dass über Jahre hinweg bei stets unverminderter Qualität Ihre Bedürfnisse
erfüllt. Bei der Entwicklung dieses Systems wurde ein besonderes Augenmerk
auf benutzerfreundliche Handhabung und sofortiger Einsatzbereitschaft gelegt.
Sie erfüllt die Nachfrage nach einem Beschallungssystem, das vorzügliche
Leistung, flexible Anschlussmöglichkeiten, vielseitige Bedienelemente und das
beste Preis-Leistungs-Verhältnis in ihrem Produktsegment bietet. Bitte nehmen
Sie sich ein paar Minuten Zeit, um diese Gebrauchsanweisung zu lesen damit Sie
schnell die besten Ergebnisse mit diesem Produkt erzielen können. Für Näheres
zu den sicherheitstechnischen Vorsichtsmaßnahmen, zur Garantie und zu
Entsorgungsfragen werfen Sie bitte einen Blick in Kapitel 2. Weitere Informationen
zuallen A.N.T .-Produkten nden Sie auf unsere Website: www.ant-intomusic.com.
2| AUSSTATTUNG
Dieses System besteht aus dem aktiven Subwoofer B-TWIG 8S und dem
B-TWIG 8CS-Set, ausgestattet mit:
A | Griffmulde oben
B | Schiebevorrichtung zur schnellen Ver- und Entriegelung der Elemente
C| Distanzstück
D | Passiver Säulen-Lautsprecher
DCBA
B-TWIG 8S
B-TWIG 8CS

DEUTSCH
B-TWIG 8 | Bedienungsanleitung
28 29
Bedienungsanleitung | B-TWIG 8
3.1 | ANSCHLÜSSE & BEDIENELEMENTE
1 EINGANG CHANNEL 1
Symmetrischer Eingang (Kombibuchse XLR-Female + 6,35 mm/1/4” Klinke).
Sie können wahlweise auch ein unsymmetrisches Klinkenkabel verwenden zum
Anschluss verwenden.
2 CHANNEL 1 LINE/MIC
Die Eingangsempndlichkeit von Kanal 1 lässt sich mit diesem Schalter einstellen.
Mit LINE wird der Eingang auf Line-Pegel ausgelegt, in der Praxis die häugste
Anwendung.
Mit MIC wird die Eingangsempndlichkeit auf ein an Kanal 1 angeschlossenes
dynamisches Mikrofon ausgerichtet.
3 CHANNEL 1 LEVEL
Mit diesem Regler stellen Sie den Pegel von Kanal 1 ein. Drehen Sie ihn nach rechts,
um den Pegel anzuheben; nach links, um ihn abzusenken.
2 5 9
1 4 8 12
3 6 11 15
7 10
14
13
3| BESCHREIBUNG 4 EINGANG CHANNEL 2
Symmetrischer Eingang (Kombibuchse XLR-Female + 6,35 mm/1/4”
Klinke). Sie können wahlweise auch ein unsymmetrisches Klinkenkabel
zum Anschluss verwenden.
5 CHANNEL 2 LINE/MIC
Die Eingangsempndlichkeit von Kanal 1 lässt sich mit diesem Schalter
einstellen. Mit LINE wird der Eingang auf Line-Pegel ausgelegt, in der Praxis
die häugste Anwendung. Mit MIC wird die Eingangsempndlichkeit auf
ein an Kanal 2 angeschlossenes dynamisches Mikrofon ausgerichtet.
6 CHANNEL 2 LEVEL
Mit diesem Regler stellen Sie den Pegel von Kanal 2 ein. Drehen Sie ihn
nach rechts, um den Pegel anzuheben; nach links, um ihn abzusenken.
7 CHANNEL 3 L/R ANSCHLÜSSE
Unsymmetrische Eingänge mit zwei Cinch-Anschlüsse (RCA) für externe
Zuspieler wie etwa CD/MP3-Player, oder Mischpulte.
8 CHANNEL 3 AUX ANSCHLUSS
Verwenden Sie diesen unsymmetrischen 3,5 mm Klinken-Stereo-Eingang
für den Anschluss externer Geräte wie Smartphones, Tablets oder PCs.
9 CHANNEL 3 AUX/BT
Mit diesem Schalter können Sie das Signal von den AUX-Eingängen oder
der drahtlosen Bluetooth®-Verbindung auf Kanal 3 legen.
10 PAIR/LED
B-TWIG 8 ist mit Bluetooth®ausgerüstet. Mit dieser Technologie kann
dasSystemAudiostreamsvoneinembiszu10Meterentferntenexternen
Gerät wie einem Smartphone oder Tablet empfangen.
Gehen Sie wie folgt vor, um ein Smartphone oder Tablet zu koppeln und
anzuschließen:
• Vergewissern Sie sich, dass das zu synchronisierende Gerät
eingeschaltet und bereit ist, über Bluetooth verbunden zu werden.
• Aktivieren Sie Bluetooth® Sync, indem Sie die PAIR-Taste auf dem
Bedienfeld drücken. Die LED-Anzeige blinkt nun schnell.
• Stellen Sie sicher, dass das Gerät nach verfügbaren Geräten sucht,
bis es Ihr System erkennt und "B-TWIG 8" im Display erscheint.
• Wählen Sie in der Liste "B-TWIG 8", um das System mit dem externen
Gerät zu verbinden. Nun leuchtet die LED-Anzeige konstant auf.

DEUTSCH
B-TWIG 8 | Bedienungsanleitung
30 31
Bedienungsanleitung | B-TWIG 8
Jetzt ist es möglich, die gewünschten Songs vom synchronisierten Gerät drahtlos
abzuspielen. Während der Musikwiedergabe blinkt die LED-Statusanzeige langsam.
11 CHANNEL 3 LEVEL
Mit diesem Regler stellen Sie den Pegel von Kanal 3 ein. Drehen Sie ihn nach rechts,
um den Pegel anzuheben; nach links, um ihn abzusenken.
12 MIX OUT
Dieser symmetrische XLR-Male-Ausgang dient dazu, B-TWIG 8 mit einem weiteren
aktiven System zu verbinden. Die Zusammensetzung dieses Ausgangssignals hängt
von den Pegeln der Eingangskanäle und den EQ-Einstellungen ab.
13 HIGH
EQ-Regler für hohe Frequenzen. Verwenden Sie diesen Regler, um den Mittelton-
und Hochtonbereich anzuheben oder abzusenken.
14 LOW
EQ-Regler für hohe Frequenzen. Verwenden Sie diesen Regler, um den Bass- und
Mitteltonbereich anzuheben oder abzusenken.
15 ON/CLIP ZWEIFARBIGE LED
LED leuchtet grün: Das Gerät ist an das Stromnetz angeschlossen und der
Netzschalter steht auf ON.
LED leuchtet rot: Zeigt an, dass der interne Limiter eingreift, um Verzerrungen zu
verhindernund dieLautsprechervorÜberlastungzuschützen.SenkenSieindiesem
Fall sowohl den/die Kanalpegel als auch den Pegel der Signalquelle.
16 SCHNELLKUPPLUNGS-SCHIEBEVERRIEGELUNG
Das Distanzstück wird mit dieser
Vorrichtung an den B-TWIG 8S Subwoofer
an- und abgekoppelt. Es sorgt für eine
feste und sichere Verbindung.
17 GRIFFMULDE
Dieser Griff oben am Gehäuse dient
ausschließlich dazu, den Subwoofer zu
tragen und zu positionieren. Verwenden
Sie ihn nicht um das Gerät aufzuhängen,
zu befestigen oder in einer bestimmt
Position zu xieren.
16
17
2
3.2 | STROMVERSORGUNG
1 MAINS INPUT
IEC-Netzanschlussbuchse mit integriertem EMV-Filter. Stecken Sie
das im Lieferumfang bendliche Netzkabel in diese Buchse ein. Bevor
Sie das Kabel an das Stromnetz anschließen vergewissern Sie sich,
dass das Gerät ausgeschaltet ist. Entfernen Sie niemals die Erdung
des Netzkabels. Diese dient Ihrer Sicherheit.
2 FUSE
Sicherung.
ACHTUNG:ErsetzenSiedie Sicherung nurdurcheine Sicherungdes
gleichen Typs und mit demselben Wert. Wenden Sie sich bitte an
eineautorisierteServicestellefalls dieSicherungwiederholt auslöst.
3 POWER ON/OFF
Verwenden Sie diesen Schalter, um das Gerät ein- und auszuschalten.
3 1

DEUTSCH
B-TWIG 8 | Bedienungsanleitung
32 33
Bedienungsanleitung | B-TWIG 8
Das in der Tragetasche mitgelieferte Set besteht aus zwei Säulenelementen: einem
Distanzstück (Element A) und einer Lautsprechersäule (Element B). Beide sind mit einer
Schiebeverriegelung ausgestattet. Diese sorgt für eine feste und sichere Verbindung
zwischen den Elementen, die sich ebenso schnell wieder trennen lässt.
Zur Gewährleistung des ordnungsgemäßen Betriebs beachten bitte Sie beim Aufbau
der Anlage stets die folgenden Hinweise:
• Stellen Sie den Subwoofer senkrecht auf eine ebene und stabile Fläche, so dass
alle Gummifüße fest auf dem Boden oder der Auflagefläche stehen.
• Bauen Sie das System niemals auf Rollbrettern auf. Das gleiche gilt für andere
mobile Unterbauten, Stühle, Tische oder ähnlich unstabilen Unterlagen und Flächen
die nicht geeignet sind das Gewicht des Systems zu tragen.
• Der Griff ist kein Flugpunkt. Verwenden Sie diesen niemals, um das System zu fliegen.
• Achten Sie darauf, dass die Lüftungsschlitze der Subwoofer-Rückwand nicht
verdeckt sind.
• Um eine einwandfreie Wärmeableitung zu gewährleisten, lassen Sie bitte ausreichend
Abstand zwischen der Rückwand des Subwoofers und anderen Objekten wie
etwa Wände, Ecken und Vorhänge. Stellen Sie das Gerät niemals in der Nähe von
Wärmequellen jeglicher Art auf.
3.3 | B-TWIG 8CS SET
4| AUFBAU UND ABBAU
A B
Top view
Steck Seite Buchsen Seite
Audio Kontakte
Abb.1
Abb.3
AUFBAU
• Stellen Sie den Subwoofer auf eine ebene Fläche (Abb. 1).
• Befestigen Sie Element A, indem Sie es in die Arretierung schieben
(Abb. 2).
• Wiederholen Sie Schritt 2, um Element Boben am System zu befestigen
(Abb. 3).
Seitenansicht Rückansicht
Fertiges System
A
Bdurch drücken in
Pfeilrichtung befestigen
B
Click
A
B
A durch drücken in
Pfeilrichtung befestigen
A
Click
Abb.2
A

DEUTSCH
B-TWIG 8 | Bedienungsanleitung
34 35
Bedienungsanleitung | B-TWIG 8
ABBAU
• Schieben Sie Element Bnach vorne, um es vom Element A zu lösen (Abb. 4).
• Wiederholen Sie den Vorgang, um Element A aus dem Subwoofer-Gehäuse zu
entriegeln (Abb. 5).
AB
B durch drücken in
Pfeilrichtung lösen
B
A durch drücken in
Pfeilrichtung lösen
A
Abb.5Abb.4
AA
35
5| PROBLEMBEHEBUNG
PROBLEM LED LÖSUNG
Kein oder sehr
leiser Ton Power-LED aus
Vergewissern Sie sich, dass das
Gerät ordnungsgemäß an die
Netzsteckdose angeschlossen ist.
Power-LED
leuchtet, aber
CHANNEL LEVEL
1/2/3 niedrig
eingestellt
Prüfen Sie die Verbindungen
zwischen den Signalquellen und
den Eingängen.
Mit LEVEL Pegel des Kanals/der
Kanäle anheben
LEVEL auf hoher
Stellung, aber kein
Signal
Eingangswahlschalter überprüfen
CHANNEL-3-
LEVEL auf hoher
Stellung, aber kein
Bluetooth-Signal
Eingangswahlschalter überprüfen.
Synchronisieren Sie das Bluetooth-
Signal erneut
Verzerrung ON/LIMIT-LED
leuchtet rot CHANNEL-LEVEL absenken
ON/LIMIT-LED
leuchtet grün
Überprüfen Sie den Pegel der
Signalquelle
Überprüfen Sie die Verbindung
zwischen Subwoofer und Elemente
A/B
Wummernde
Bässe EQ-LOW-Pegel überprüfen
Vergrößern Sie den Abstand
zwischen dem System und den
Wänden.
Überprüfen Sie die Verbindung
zwischen Subwoofer und Elemente
A/B.
Beißende Höhen EQ-HIGH-Pegel überprüfen
Niedrigere
Frequenzen
etwas gedämpft
EQ-LOW-Pegel überprüfen

DEUTSCH
B-TWIG 8 | Bedienungsanleitung
36 37
Bedienungsanleitung | B-TWIG 8
Systemtyp Aktives Säulensystem
Subwoofer
(B-TWIG 8S)
Bassreflex-Gehäuse
1 x 8” Custom-Ferrit-Lautsprecher – 1,5" Schwingspule
Säulenlautsprecher
(B-TWIG 8CS)
6 x 2,75" Custom-Neodym-Lautsprecher – 0,75"
Schwingspule
Durchschnittliche Abstrahlung 120° horizontal
Frequenzgang 50Hz - 20kHz
Max. Schalldruckpegel 120 dB
Endstufe Class D
Spitzenleistung (LF+HF) 1000W
Frequenzweiche 24 dB/Okt. @ 250 Hz
Ein- und Ausgänge
CH 1, CH2: XLR‐F + 6,35 mm Klinke (1/4”)
CH3: 2 x Cinch (L+R), 1 x AUX 3,5 mm Miniklinke
MIX OUT: 1 x XLR-M
Bedienelemente
CHANNEL LEVEL 1/2/3, CHANNEL 3 AUX/BT
Eingangswahlschalter, LOW EQ, HIGH EQ, Bluetooth®
PAIR-Taste
Stromversorgung 100-240V~ 50-60Hz
Sicherung T5A L 250V~
Max. Leistungsaufnahme 250 W
Verbindungsmechanik Schiebeverbinder mit automatischer Verriegelung
Gehäuse Polypropylen
B-TWIG 8S B-TWIG 8CS
Abmessungen (BxHxT) 304 x 385 x 443 mm
11,9” x 15,1” x 17,4”
92 x 800 x 90,5 mm
3,6” x 31,5” x 3,6”
Gewicht 10,5 kg – 23 lbs 4,1 kg – 9 lbs
6 | TECHNISCHE DATEN
EMV-EINSTUFUNG
Gemäß der Norm EN 55103 ist dieses Gerät für den Betrieb in E3 (oder die niedrigeren
E2, E1) elektromagnetischen Umgebungen ausgelegt und geeignet.
7 | NOTIZEN

38
Bedienungsanleitung | B-TWIG 8
www.ant-intomusic.com
ENG The information contained in this manual have been carefully drawn up and checked.
Howevernoresponsibility will beassumedfor anyincorrectness.This manual cannotcoverall
the possible contingencies which may arise during the product installation and use. Should
further information be desired, please contact us or our local distributor. A.E.B. Industriale Srl
can not be considered responsible for damages which may be caused to people and things
when using this product. Specications and features are subject to change without prior notice.
ITA Le informazioni contenute in questo manuale sono state attentamente redatte e
controllate. Tuttavia non si assume alcuna responsabilità per eventuali inesattezze. Questo
manuale non può contenere una risposta a tutti i singoli problemi che possono presentarsi
durante l’installazione e l’uso dell’apparecchio. Siamo a vostra disposizione per fornirvi
eventuali ulteriori informazioni e consigli. A.E.B. Industriale Srl non può essere ritenuta
responsabile per danni o incidenti a cose o persone, causati o connessi all’utilizzazione o
malfunzionamento dell’apparecchio.
Made in China
Prodotto in Cina
Produziert in China
The Bluetooth®word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any
use of such marks by A.E.B. Industriale is under license. Other trademarks and trade names are those
of their respective owners.
DEU Die Informationen in diesem Handbuch wurden sorgfältig erstellt und überprüft.
Es wird jedoch keine Haftung für Unrichtigkeiten übernommen. Dieses Handbuch kann nicht
alle möglichen Eventualitäten, die während der Produktinstallation und -nutzung auftreten
können, abdecken. Sollten weitere Informationen gewünscht sein, kontaktieren sie uns oder
ihren lokalen Händler. A.E.B. Industriale Srl kann nicht für Schäden verantwortlich gemacht
werden, die beim Benutzen dieses Produktes verursacht werden können. Technische Daten
und Eigenschaften können ohne vorherige Ankündigung geändert werden.
7 | NOTIZEN
