  9. Aprilaire 6108 User manual

Aprilaire 6108 User manual

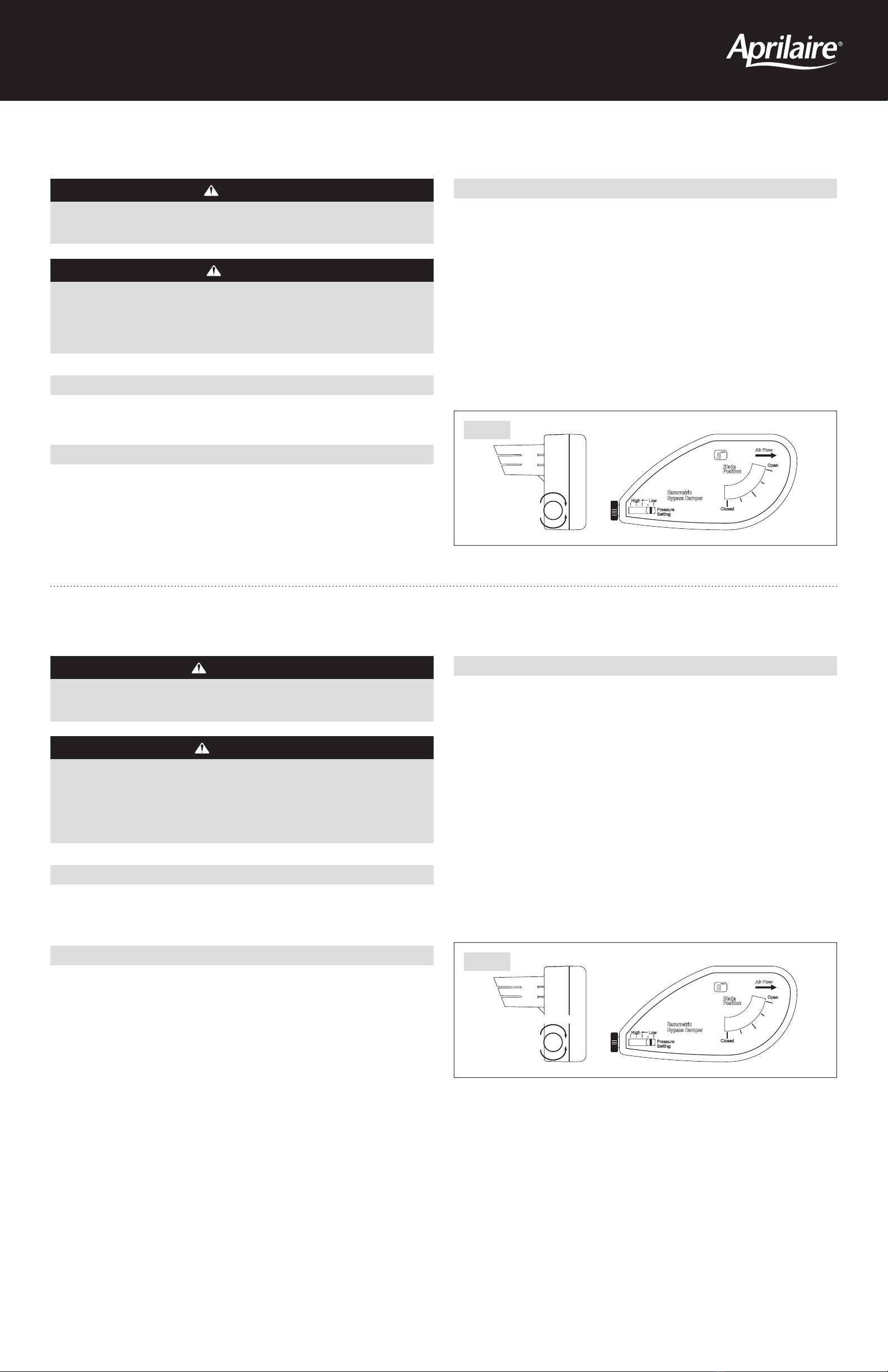

Barometric Damper
Regulador barométrico
Registre de tirage barométrique
WARNING
Sharp edges may cause serious injury from cuts. Use care when making duct openings and handling
ductwork.
CAUTION
• Turn off the HVAC system power before installing the barometric damper.
• Installation must be done in accordance with all applicable codes.
• Improper system installation could cause damage to the HVAC equipment. Check system operation
after installation.
1. IDENTIFY BYPASS DAMPER POSITION IN SYSTEM
a. The bypass damper must be located on the supply side of the HVAC equipment and upstream of any
supply ducts or zone dampers.
b. The bypass air can be supplied to the cold air return or into a conditioned space (dump zone).
2. INSTALL THE DAMPER INTO THE DUCTWORK
a. Install the bypass damper into the ductwork noting the airflow direction label.
b. The damper may be installed vertically, horizontally or at any angle.
c. Position the pressure regulator and adjustable knob such that they can be accessed after installation.
d. If the HVAC system is not in conditioned space, insulate the bypass duct per local codes.
e. ACCA Manual Zr recommends a manual hand damper be installed in the bypass duct to properly manage
airflow. Please visit aprilairepartners.com for more information.
Barometric Damper Installation Instructions
3. ADJUST BYPASS DAMPER PRESSURE SETTING
a. Turn the system blower on at high speed (usually
cooling mode) with all zone dampers open.
b. Increase the pressure setting on the bypass
damper by turning the thumbscrew clockwise
on the regulator until the blade remains closed
without fluttering. See FIGURE 1.
c. Close all zone dampers except those going to the
smallest zone.
d. Make sure that the bypass damper is opening
under these conditions.
e. Check the airflow and noise levels in the smallest
zone to determine if they are acceptable.
– If the airflow is too high or noisy, lower the
pressure setting on the bypass damper.
– If the airflow is too low, increase the pressure
setting on the bypass damper.
f. If the pressure setting was adjusted again, open
all zone dampers and verify that the bypass
damper remains closed.
g. To avoid too much air from being bypassed,
make a heating or cooling call (depending
on outdoor conditions) from the smallest
zone. After five minutes, measure the supply
air temperature and verify that it is within
normal operating limits. In cooling mode, the
temperature should be above 40°F. In heating
mode, the temperature should be below
150°F. Always refer to the HVAC equipment
manufacturer’s specifications for these
temperature limits. If the supply air temperature
is not within normal limits, increase the pressure
setting on the bypass damper.
TURN TO
ADJUST
CCW (–)
CW (+)
90-2227
FIGURE 1
GIRE PARA
AJUSTAR
En sentido antihorario (–)
En sentido horario (+)
90-2227
FIGURA1
ADVERTENCIA
Los bordes filosos pueden causar lesiones graves por cortes. Tenga cuidado al realizar aberturas en el
conducto y al manipular la red de conductos.
PRECAUCIÓN
• Desconecte la energía del sistema de calefacción, ventilación y aire acondicionado (Heating,
Ventilation, and Air Conditioning, HVAC) antes de instalar el regulador barométrico.
• La instalación debe realizarse conforme a todos los códigos correspondientes.
• La instalación incorrecta del sistema puede causar daños al equipo de HVAC. Controle el
funcionamiento del sistema después de instalarlo.
1. IDENTIFIQUE LA POSICIÓN DEL REGULADOR DE DERIVACIÓN EN EL SISTEMA
a. El regulador de derivación debe estar ubicado en el lateral de suministro del equipo de HVAC y corriente
arriba respecto de cualesquiera de los conductos de suministro o reguladores de zona.
b. El aire de derivación puede suministrarse hacia la zona de retorno de aire frío o en un espacio acondicionado
(zona de descarga).
2. INSTALE EL REGULADOR EN LA RED DE CONDUCTOS
a. Instale el regulador de derivación en la red de conductos teniendo en cuenta la dirección del flujo de aire
que figura en la etiqueta.
b. El regulador puede instalarse de manera vertical, horizontal o en cualquier ángulo.
c. Coloque el regulador de presión y la perilla ajustable de manera tal que se pueda acceder a ellos después
de la instalación.
d. Si el sistema de HVAC no se encuentra en un lugar acondicionado, aísle el conducto de derivación
conforme a los códigos locales.
e. El Manual Zr de los Contratistas de Aire Acondicionado de los Estados Unidos (Air Conditioning
Contractors of America, ACCA) recomienda instalar un regulador manual en el conducto de derivación
para administrar el flujo de aire de manera adecuada. Visite aprilairepartners.com para obtener más
información.
Instrucciones para la instalación del regulador barométrico
3. AJUSTE LA CONFIGURACIÓN DE LA PRESIÓN DEL REGULADOR DE DERIVACIÓN
a. Encienda el ventilador del sistema a alta velocidad
(por lo general, modo Refrigeración) con todos los
reguladores de zona abiertos.
b. Aumente la configuración de la presión del
regulador de derivación al girar el tornillo de
apriete manual en el regulador en sentido horario
hasta que la paleta quede cerrada y no se mueva.
Ver FIGURA1.
c. Cierre todos los reguladores de zona, excepto los
de la zona más pequeña.
d. Asegúrese de que el regulador de derivación esté
abierto conforme a estas condiciones.
e. Verifique los niveles de ruido y flujo de aire en
la zona más pequeña para determinar si son
aceptables.
– Si el flujo de aire es muy alto o ruidoso,
disminuya la configuración de la presión en el
regulador de derivación.
– Si el flujo de aire es muy bajo, aumente la
configuración de la presión en el regulador de
derivación.
f. Si ajustó la configuración de la presión otra
vez, abra todos los reguladores de zona y
verifique que el regulador de derivación
permanezca cerrado.
g. Para evitar que se derive demasiado aire,
encienda la refrigeración o la calefacción (según
las condiciones en el exterior) desde la zona
más pequeña. Después de cinco minutos,
mida la temperatura del aire de suministro y
verifique que se encuentre dentro de los límites
normales de funcionamiento. En el modo
Refrigeración, la temperatura debe ser superior
a 40°F. En el modo Calefacción, la temperatura
debe ser inferior a 150°F. Siempre consulte las
especificaciones del fabricante del equipo de
HVAC para obtener información sobre estos
límites de temperatura. Si la temperatura del
aire de suministro no se encuentra dentro de los
límites normales, aumente la configuración de la
presión en el regulador de derivación.
AprilairePartners.com
P.O. Box 1467 Madison, WI 53701-1467
800-334-6011 F: 608-257-4357
Printed in USA / Impreso en EE.UU. / Imprimé aux É.-U.
©2016 Aprilaire – A division of Research Products Corporation
© 2016 Aprilaire. Una división de Research Products Corporation
©2016 Aprilaire – une division de Research Products Corporation
10011685 B2206955B 11.16
AVERTISSEMENT
Les bords coupants peuvent causer des coupures graves. Faites attention lorsque vous eectuez les
ouvertures dans le conduit et manipulez le réseau de conduits.
MISE EN GARDE
• Éteignez le système de CVC avant d’installer le registre de tirage barométrique.
• L’installation doit être effectuée conformément à tous les codes en vigueur.
• Une mauvaise installation du système pourrait causer des dommages à l’équipement de CVC.
Vérifiez le fonctionnement du système après l’installation.
1. IDENTIFIEZ LA POSITION DU REGISTRE DE DÉRIVATION DANS LE SYSTÈME
a. Le registre de dérivation doit être situé du côté de l’alimentation de l’équipement de CVC et en amont de
tous les conduits d’alimentation ou des registres de tirage de zone.
b. L’air de dérivation peut être alimenté dans le retour d’air froid ou dans un espace climatisé (zone de largage).
2. INSTALLEZ LE REGISTRE DE TIRAGE DANS LE RÉSEAU DE CONDUITS
a. Installez le registre de dérivation dans le réseau de conduits en notant l’étiquette de direction du flux d’air.
b. Le registre de tirage peut être installé verticalement, horizontalement ou incliné à tout angle.
c. Placez le régulateur de pression et le bouton réglable de manière à ce qu’ils puissent être accessibles
après l’installation.
d. Si le système de CVC ne se trouve pas dans l’espace climatisé, isolez le conduit de dérivation
conformément aux codes locaux.
e. Le Zr manuel ACCA recommande l’installation d’un registre de tirage manuel dans le conduit de
dérivation pour correctement gérer le flux d’air. Veuillez visiter aprilairepartners.com pour de plus amples
renseignements.
Directives d’installation du registre de tirage barométrique
3. AJUSTEZ LE RÉGLAGE DE PRESSION DU REGISTRE DE DÉRIVATION
a. Mettez le ventilateur du système en marche
à vitesse élevée (habituellement en mode de
refroidissement) avec tous les registres de tirage
de zone ouverts.
b. Augmentez le réglage de pression sur le registre
de dérivation en tournant dans le sens horaire la
vis à oreilles se trouvant sur le régulateur jusqu’à
ce que la lame demeure fermée sans palpiter.
Reportez-vous à la FIGURE 1.
c. Fermez tous les registres de tirage de zone, sauf
ceux se dirigeant vers la zone la plus petite.
d. Assurez-vous que le registre de dérivation s’ouvre
dans ces conditions.
e. Vérifiez le flux d’air et les niveaux de bruit dans
la zone la plus petite pour déterminer s’ils sont
acceptables.
– Si le flux d’air est trop élevé ou bruyant,
réduisez le réglage de pression sur le registre
de dérivation.
– Si le flux d’air est trop faible, augmentez le
réglage de pression sur le registre de dérivation.
f. Si le réglage de pression a été modifié à
nouveau, ouvrez tous les registres de tirage de
zone et vérifiez que le registre de dérivation
demeure fermé.
g. Pour éviter la dérivation d’une trop grande
quantité d’air, effectuez un appel de
chauffage ou de climatisation (selon les
conditions extérieures) depuis la zone la
plus petite. Après un délai de cinq minutes,
mesurez la température de l’air alimenté
et assurez-vous qu’elle se trouve dans les
limites de fonctionnement normal. En mode
de refroidissement, la température doit être
supérieure à 4,4°C. En mode de chauffage,
la température doit être inférieure à 65,6°C.
Reportez-vous toujours aux spécifications du
fabricant de l’équipement de CVC pour obtenir
ces limites de température.Si la température de
l’air alimenté ne se trouve pas dans les limites
normales, augmentez le réglage de pression sur
le registre de dérivation.
TOURNER
POUR
RÉGLER
antihoraire (–)
horaire (+)
90-2227
FIGURE 1

Popular Fire And Smoke Damper manuals by other brands

SERVI GROUP 757869 quick start guide

SERVI GROUP

SERVI GROUP 757869 quick start guide

NuAire Ecosmart NRG Installation and Maintenance

NuAire

NuAire Ecosmart NRG Installation and Maintenance

Trox Technik VFR Assembly and operating instructions

Trox Technik

Trox Technik VFR Assembly and operating instructions

NuTone RDFUWT installation guide

NuTone

NuTone RDFUWT installation guide

HVC NCA 100 Series manual

HVC

HVC NCA 100 Series manual

Lindab WH25 Installation booklet

Lindab

Lindab WH25 Installation booklet

Broan MD6TR manual

Broan

Broan MD6TR manual

System air fantech bathfan Select SC50-80-110 installation instructions

System air

System air fantech bathfan Select SC50-80-110 installation instructions

Mandik SEDM manual

Mandik

Mandik SEDM manual

Advanced Air AIR CONTROL 0400FME Installation, operation and maintenance manual

Advanced Air

Advanced Air AIR CONTROL 0400FME Installation, operation and maintenance manual

Ingersoll-Rand ARO SB30 Series Operator's manual

Ingersoll-Rand

Ingersoll-Rand ARO SB30 Series Operator's manual

Swegon actionair DWFX-F installation guide

Swegon

Swegon actionair DWFX-F installation guide

Vents KP-2 PKP Series user manual

Vents

Vents KP-2 PKP Series user manual

Rf-t CU2 manual

Rf-t

Rf-t CU2 manual

BSB FD-C Installation, operating,  & maintenance instructions

BSB

BSB FD-C Installation, operating, & maintenance instructions

Greenheck CRD-1WT Installation, operation and maintenance instructions

Greenheck

Greenheck CRD-1WT Installation, operation and maintenance instructions

Bevent Rasch BSK9 manual

Bevent Rasch

Bevent Rasch BSK9 manual

Mandik alnor FDMD manual

Mandik

Mandik alnor FDMD manual

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
