Aqua Control 500 User manual

POWER SUPPLY
with Aquacontrol System
ALIMENTATION
avec système Aquacontrol
SUMINISTRO DE CORRIENTE
con sistema Aquacontrol
STROMVERSORGUNG
mit Aquacontrol System
TRASFORMATORE
con sistema Aquacontrol
FONTE DE ALIMENTAÇÃO
com o sistema Aquacontrol
Model-500
BK0019003 / REV PA
STROOMVOORZIENING
met Aquacontrol systeem

AQUACONTROL
2
The Aquacontrol is a unique control panel which communicates
directly with the robot. This gives you the option to program the
time so that the pool can always be cleaned per your request. If
you prefer not to select this feature, the robot will work in default
mode and choose the time parameters for you.
Le système Aquacontrol est un panneau de contrôle unique vous
permettant de communiquer directement avec le robot et de le
personnaliser. Cette interface Homme - machine vous offre
l'option de programmer différents paramètres de manière à ce
que la piscine soit toujours nettoyée de la manière la plus efficace.
Si vous choisissez de ne pas sélectionner les autres fonctions, le
robot fonctionnera en mode par défaut et choisira les paramètres
pour vous.
Acquacontrol es un panel de control exclusivo que se comunica
directamente con el robot. Podrá programar el tiempo, de manera
que la piscina siempre esté limpia. Si no desea seleccionar esta
característica, el robot operará en modo predeterminado y
seleccionará los parámetros de tiempo por usted.
Aquacontrol è un pannello di controllo esclusivo che comunica
direttamente con il robot. Consente la possibilità di programmare il
tempo di funzionamento in modo che la piscina possa essere
sempre pulita secondo le preferenze. Se si preferisce non
selezionare questa funzione, il robot funzionerà nella modalità
predefinita e sceglierà in modo autonomo i parametri di tempo da
adottare.
Aquacontrol ist ein einzigartiges Bedienfeld zur direkten
Kommunikation mit dem Roboter. Dies ermöglicht es Ihnen, die
Zeit zu programmieren, damit das Schwimmbecken stets Ihren
Bedürfnissen entsprechend gereinigt wird. Falls Sie es vorziehen,
diese Funktion nicht zu wählen, wird der Roboter in der
voreingestellten Betriebsart betrieben und an Ihrer Stelle die
Zeitparameter wählen.
O Aquacontrol é um painel de controle exclusivo que se comunica
diretamente com o robô. Isto proporciona a você a opção de
programar o tempo para que a piscina sempre possa ser limpa
quando você solicitar. Se preferir não selecionar este recurso, o
robô irá funcionar no modo padrão e escolherá os parâmetros de
tempo para você.
Aquacontrol
Overlay
De Aquacontrol is een uniek bedieningspaneel dat direct met de
robot communiceert. Dit geeft u de mogelijkheid om de tijd te
programmeren zodat het zwembad altijd op uw eigen verzoek kan
worden gereinigd. Als u deze functionaliteit liever niet kiest, werkt
de robot in de standaardmodus en kiest hij de tijdparameters voor
u.

Aquacontrol MODEL 500
3
page 4
page 5
page 6
page 7
page 8
page 9
page 10
PROGRAM
02
PROGRAM
03
PROGRAM
01
HIGH
NORMAL
Cleaning program
Mode nettoyage
Programa de limpieza
Reinigungsprogramm
Programma di pulizia
Programa de limpeza
Cleaning Level
Niveau de Nettoyage
Nivel de Limpieza
Reinigungsstufe
Livello di Pulizia
Nível de Limpeza
Delay
Retard
Retrasar
Verzögerung
Ritardo
Atrasar
Swivel
Pivot
Swivel
Drehlager
Manopola di disattorcigliamento
Swivel
Auto detect
Auto detection
Auto detección
Automatische erkennung
Auto diagnosi
Detecção automática
Pool shape
Forme de piscine
Forme de la piscine
Beckenform
Forma piscine
Forma da piscina
Check filter
Vérifiez le filtre
Revise el filtro
Filter uberprufen
Controllare il sacchetto filtrante
Verifique o Filtro

ENGLISH
4. Cleaning program selection. Important note: For some models, during programs 2 and 3 the units will climb walls.
Program 01 – 3 hour
Program 02 – 4 hour
Program 03 – 5 hour
5. Cleaning level – Change the cleaning performance
Rough
Regular
Fine
2. Swivel – adjust the robots rate of turns in the pool.
Normal – Standard operation
High – Different rate of turns
obstacles.
Auto-Detect - ON. The pool cleaner should change direction when making contact with certain obstacles. Choose this option when the pool has obstacles such as
in- floor cleaning systems, main drains, and ladders.
Auto-Detect - OFF. This option should be selected if you see your pool cleaner changing direction in the middle of the pool without making contact with any
1. Auto detect: this feature prevents the robot from getting stuck on obstacles in the pool such as main drains, steps, ladders etc. Press this button to choose one of the
following options:
3. Pool shape:
Allows the robot to calculate the most efficient cleaning pattern for the pool shape chosen. Press the button to select the drawing most suitable to the shape of the pool. A
red light will indicate your selection.
7. Check filter
– Illuminated light means the filter bag must be removed, cleaned and properly installed back into the robot to work efficiently.
Aquacontrol Model 500
2
3
4
1
5
6
7
6. Delay
When this option is On, the robot will start to work after 2 hours of delay.
This feature is used to let debris and dust sink on the floor before starting the robot's cleaning.
4
PROGRAM
02
PROGRAM
03
PROGRAM
01
HIGH
NORMAL
Cleaning program
Mode nettoyage
Programa de limpieza
Reinigungsprogramm
Programma di pulizia
Programa de limpeza
Cleaning Level
Niveau de Nettoyage
Nivel de Limpieza
Reinigungsstufe
Livello di Pulizia
Nível de Limpeza
Delay
Retard
Retrasar
Verzögerung
Ritardo
Atrasar
Swivel
Pivot
Swivel
Drehlager
Manopola di disattorcigliamento
Swivel
Auto detect
Auto detection
Auto detección
Automatische erkennung
Auto diagnosi
Detecção automática
Pool shape
Forme de piscine
Forme de la piscine
Beckenform
Forma piscine
Forma da piscina
Check filter
Vérifiez le filtre
Revise el filtro
Filter uberprufen
Controllare il sacchetto filtrante
Verifique o Filtro
2
1 3 4 5 6
7

5. Niveau de nettoyage – Modifier les performances de nettoyage
Rude
Régulier
Fin
Aquacontrol Model 500
2
3
4
1
5
6
7
6. Temporisation
Lorsque cette option est activée, le robot commence à travailler après 2 heures de temporisation.
Cette fonction est utilisée pour laisser les débris et la poussière se déposer sur le fond avant le démarrage du nettoyage par le robot.
5
PROGRAM
02
PROGRAM
03
PROGRAM
01
HIGH
NORMAL
Cleaning program
Mode nettoyage
Programa de limpieza
Reinigungsprogramm
Programma di pulizia
Programa de limpeza
Cleaning Level
Niveau de Nettoyage
Nivel de Limpieza
Reinigungsstufe
Livello di Pulizia
Nível de Limpeza
Delay
Retard
Retrasar
Verzögerung
Ritardo
Atrasar
Swivel
Pivot
Swivel
Drehlager
Manopola di disattorcigliamento
Swivel
Auto detect
Auto detection
Auto detección
Automatische erkennung
Auto diagnosi
Detecção automática
Pool shape
Forme de piscine
Forme de la piscine
Beckenform
Forma piscine
Forma da piscina
Check filter
Vérifiez le filtre
Revise el filtro
Filter uberprufen
Controllare il sacchetto filtrante
Verifique o Filtro
2
1 3 4 5 6
7
FRANÇAIS
Détection automatique – DÉSACTIVÉ. Cette option doit être sélectionnée si votre robot change de direction au milieu de la piscine sans qu'il soit en contact avec
un obstacle quelconque.
Détection automatique – ACTIVÉ. Le robot doit changer de direction lorsqu'il entre en contact avec certains obstacles. Sélectionnez cette option lorsque la piscine
est jonchée d'obstacles comme des systèmes de nettoyage du sol, les collecteurs d'immeubles et des échelles.
1. Détection automatique: cette fonctionnalité empêche le robot d'être coincé par des obstacles dans la piscine, notamment les collecteurs principaux, les escaliers, les
échelles, etc. Appuyez sur ce bouton pour sélectionner l'une des options suivantes:
3. Forme de la piscine:
Permet au robot de calculer le modèle de nettoyage le plus efficace, pour la forme de piscine sélectionnée. Appuyez sur le bouton pour sélectionner le dessin le plus
adapté à la forme de la piscine. Un voyant rouge va indiquer votre sélection.
2. Tourillon—permet d'ajuster la vitesse de rotation du robot dans la piscine.
Normal – fonctionnement standard
Élevé – vitesse de rotation différente
4. Sélection du programme de nettoyage. Important: Pour certains modèles, au cours des programmes 2 et 3, les unités seront escalader les murs.
Programme 01 – 3 heures de nettoyage
Programme 02 – 4 heures de nettoyage
Programme 03 – 5 heures de nettoyage
7. Vérification du filtre
- lorsque le voyant s'allume, il indique que le sac-filtre soit être enlevé, nettoyé et réinstallé correctement dans le robot pour un fonctionnement efficace du système.

5. Reinigungsstufe – Ändern Sie die Reinigungsleistung
Grob
Normal
Fein
Aquacontrol Model 500
2
3
4
1
5
6
7
6. Verzögerung
Wenn die Option eingeschaltet ist, fängt der Roboter nach 2 Stunden Verzögerung an zu arbeiten.
Mit dieser Funktion können Verunreinigungen und Staub auf den Boden sinken, bevor der Roboter mit der Arbeit anfängt.
6
PROGRAM
02
PROGRAM
03
PROGRAM
01
HIGH
NORMAL
Cleaning program
Mode nettoyage
Programa de limpieza
Reinigungsprogramm
Programma di pulizia
Programa de limpeza
Cleaning Level
Niveau de Nettoyage
Nivel de Limpieza
Reinigungsstufe
Livello di Pulizia
Nível de Limpeza
Delay
Retard
Retrasar
Verzögerung
Ritardo
Atrasar
Swivel
Pivot
Swivel
Drehlager
Manopola di disattorcigliamento
Swivel
Auto detect
Auto detection
Auto detección
Automatische erkennung
Auto diagnosi
Detecção automática
Pool shape
Forme de piscine
Forme de la piscine
Beckenform
Forma piscine
Forma da piscina
Check filter
Vérifiez le filtre
Revise el filtro
Filter uberprufen
Controllare il sacchetto filtrante
Verifique o Filtro
2
1 3 4 5 6
7

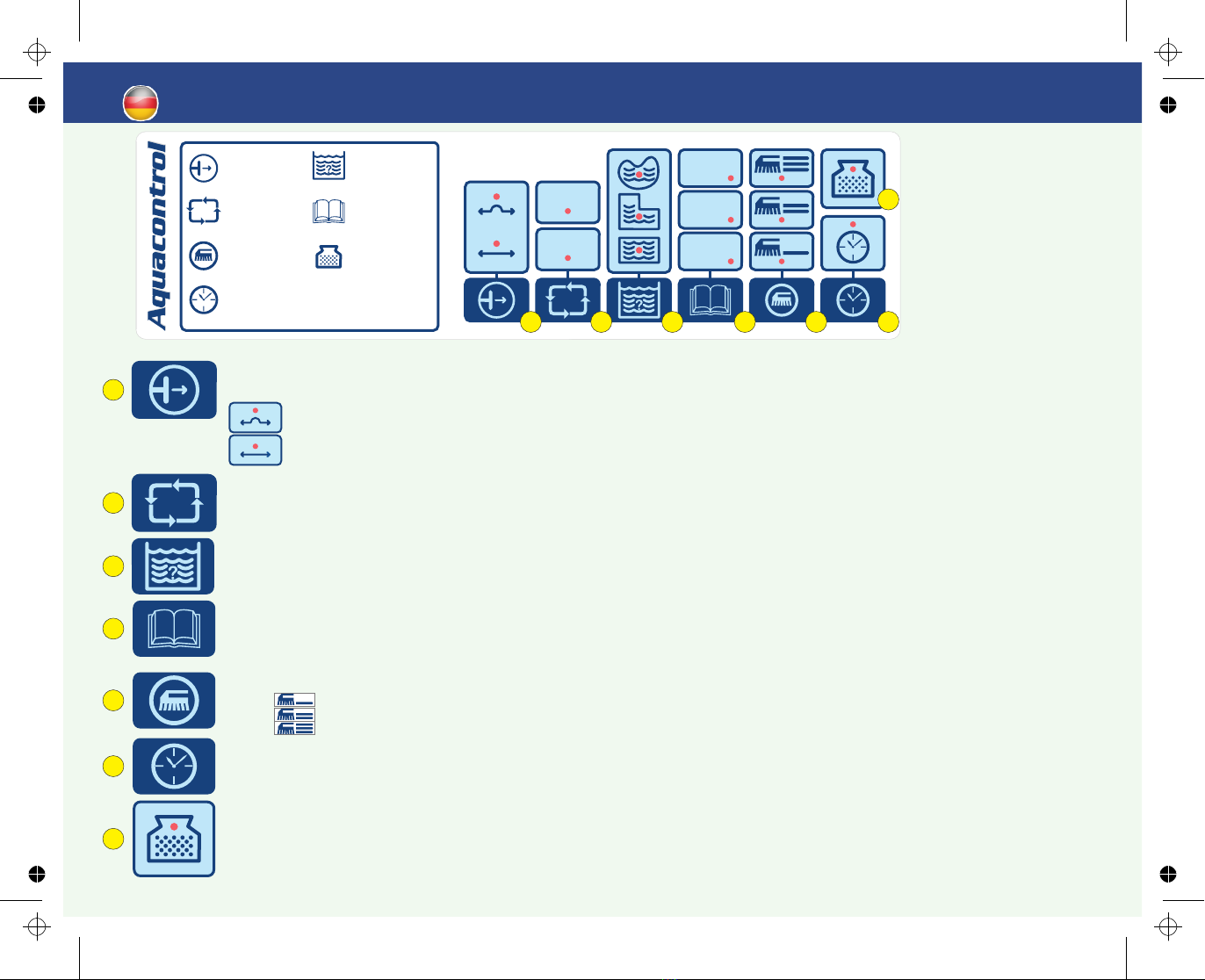

DEUTSCH
Auto-Detect - OFF (AUS). Diese Option sollte ausgewählt werden, wenn Ihr Schwimmbeckenreiniger in der Mitte des Schwimmbeckens die Richtung ändert, ohne
auf Hindernisse zu treffen.
Auto-Detect - ON (AN). Der Schwimmbeckenreiniger sollte die Richtung ändern, sobald er auf Hindernisse trifft. Wählen Sie diese Option, wenn im
Schwimmbecken Hindernisse vorhanden sind, so wie bei Bodenreinigungssystemen, Hauptabflussleitungen und Leitern.
1. Auto-Detect (autom. Erkennung): diese Funktion verhindert, dass der Roboter nicht an Hindernissen im Schwimmbecken stecken bleibt wie Hauptabflussleitungen,
Stufen, Leitern usw. Drücken Sie diese Taste, um eine der folgenden Optionen zu wählen:
3. Schwimmbeckenumriss:
Damit kann der Roboter das effizienteste Reinigungsmuster für das ausgewählte Schwimmbeckenformat berechnen. Drücken Sie die Taste, um die passendste
Zeichnung auszuwählen, die zum Umriss des Schwimmbeckens passt. Ein rotes Licht zeigt Ihre Auswahl an.
2. Swivel – stellt die Anzahl der Wenden im Schwimmbecken für den Roboter passend ein.
Normal – Normalbetrieb
High – Verschiedene Wendezahlen
4. Auswahl für Reinigungsprogramm. Wichtiger Hinweis: Bei einigen Modellen, während Programme 2 und 3 die Einheiten klettern Wände.
Programm 01 – 3 Std. Reinigung
Programm 02 – 4 Std. Reinigung
Programm 03 – 5 Std. Reinigung
7. Filter überprüfen
– Das Aufleuchten der Lampe bedeutet, dass der Filterbeutel ordnungsgemäß entfernt, gereinigt und wieder in den Roboter eingesetzt werden muss, um effizient zu
arbeiten.

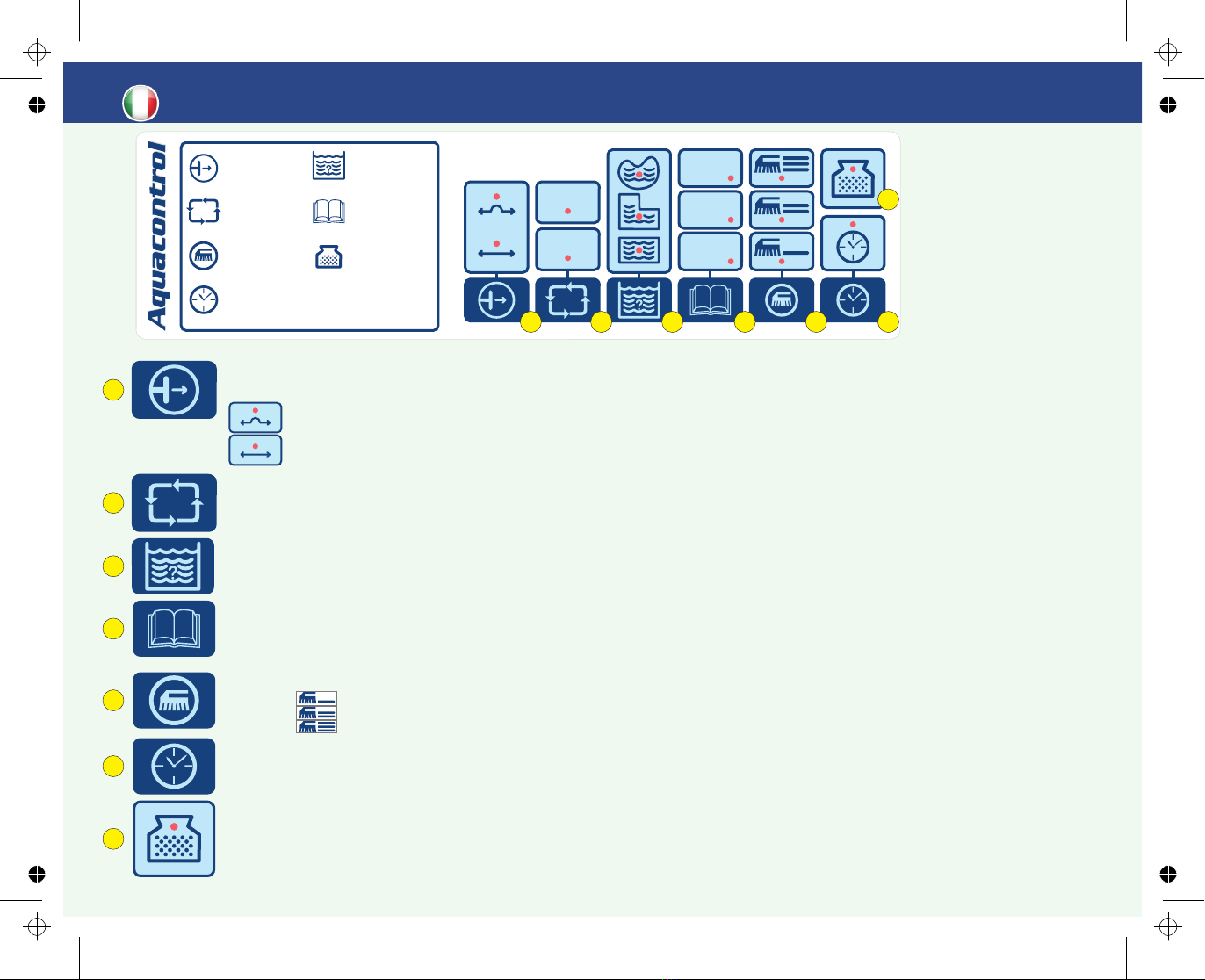

5. Grado di pulizia – Per modificare le caratteristiche di pulizia
Grossolana
Regolare
Accurata
Aquacontrol Model 500
2
3
4
1
5
6
7
6. Ritardo
Quando quest'opzione è attiva, il pulitore si metterà in funzione con 2 ore di ritardo.
Questa funzione viene utilizzata per lasciare che le impurità presenti nell'acqua si possano depositare sul pavimento.
7
PROGRAM
02
PROGRAM
03
PROGRAM
01
HIGH
NORMAL
Cleaning program
Mode nettoyage
Programa de limpieza
Reinigungsprogramm
Programma di pulizia
Programa de limpeza
Cleaning Level
Niveau de Nettoyage
Nivel de Limpieza
Reinigungsstufe
Livello di Pulizia
Nível de Limpeza
Delay
Retard
Retrasar
Verzögerung
Ritardo
Atrasar
Swivel
Pivot
Swivel
Drehlager
Manopola di disattorcigliamento
Swivel
Auto detect
Auto detection
Auto detección
Automatische erkennung
Auto diagnosi
Detecção automática
Pool shape
Forme de piscine
Forme de la piscine
Beckenform
Forma piscine
Forma da piscina
Check filter
Vérifiez le filtre
Revise el filtro
Filter uberprufen
Controllare il sacchetto filtrante
Verifique o Filtro
2
1 3 4 5 6
7
ITALIANO
Rilevamento automatico - OFF Questa opzione deve essere selezionata se si vede il robot per la pulizia della piscina invertire la direzione di marcia all'interno
della piscina senza entrare in contatto con alcun ostacolo.
Rilevamento automatico - ON Il robot per la pulizia della piscina deve cambiare direzione quando entra in contatto con certi ostacoli. Scegliere questa opzione
quando in piscina ci sono ostacoli quali sistemi di pulizia sul fondale, drenaggi principali e scalette.
1. Rilevamento automatico: questa caratteristica evita che il robot si scontri con ostacoli in piscina, quali drenaggi principali, gradini, scale ecc. Premere questo pulsante
per scegliere una delle seguenti opzioni:
3. Forma della piscina:
Consente al robot di calcolare il sistema di pulizia più efficiente per la forma di piscina scelta. Premere il pulsante per selezionare la geometria più adatta alla forma della
piscina. La spia rossa indicherà la selezione effettuata.
2. Mulinello – regola la velocità di giri dei robot in piscina.
Normale – Funzionamento standard
Alta – Velocità diversa di giri
4. Selezione del programma di pulizia. Nota importante: Per alcuni modelli, durante i programmi 2 e 3 le unità salirà pareti
Programma 01 – 3 ore
Programma 02 – 4 ore
Programma 03 – 5 ore
7. Verifica del filtro
Quando la spia si illumina, questo significa che il sacchetto-filtro deve essere estratto, pulito ed installato opportunamente di ritorno nel robot per un funzionamento
efficiente.

5. Nivel de limpieza – Escoja el modo de limpieza
Áspero
Normal
Fino
Aquacontrol Model 500
2
3
4
1
5
6
7
6. Retraso
Cuando esta opción está encendida, el robot comenzará a funcionar después de 2 horas.
Esta función permite que la suciedad y el polvo se depositen en el fondo de la piscina antes de que el robot comience el ciclo de limpieza.
8
PROGRAM
02
PROGRAM
03
PROGRAM
01
HIGH
NORMAL
Cleaning program
Mode nettoyage
Programa de limpieza
Reinigungsprogramm
Programma di pulizia
Programa de limpeza
Cleaning Level
Niveau de Nettoyage
Nivel de Limpieza
Reinigungsstufe
Livello di Pulizia
Nível de Limpeza
Delay
Retard
Retrasar
Verzögerung
Ritardo
Atrasar
Swivel
Pivot
Swivel
Drehlager
Manopola di disattorcigliamento
Swivel
Auto detect
Auto detection
Auto detección
Automatische erkennung
Auto diagnosi
Detecção automática
Pool shape
Forme de piscine
Forme de la piscine
Beckenform
Forma piscine
Forma da piscina
Check filter
Vérifiez le filtre
Revise el filtro
Filter uberprufen
Controllare il sacchetto filtrante
Verifique o Filtro
2
1 3 4 5 6
7
ESPAÑOL
Apagar la detección automática (OFF). Ésta opción se debe seleccionar si se observa cambio de dirección del limpiador de piscinas en la mitad de la piscina sin
haber hecho contacto con obstáculo alguno.
Encender la detección automática (ON). El limpiador de piscinas debe cambiar de dirección al hacer contacto con ciertos obstáculos. Seleccione ésta opción
cuando la piscina tiene obstáculos tales como sistemas limpiadores de piso, desagües principales y escaleras.
1. Detección automática: Ésta característica previene que el robot se trabe en obstáculos en la piscina tales como desagües principales, escaleras, escaleras de mano,
etc. Presione éste botón para seleccionar alguna de las siguientes opciones:
3. Forma de la piscina:
Permite que el robot calcule el patrón de limpieza más eficiente para la forma de la piscina seleccionada. Presione el botón para seleccionar el dibujo que más se ajusta
a la forma de la piscina. Una luz roja indica su selección.
2. Vueltas- ajusta al robo la cantidad de vueltas a la piscina.
Normal- operación normal
Alto- Cantidad diferente de vueltas
4. Selección de programa de limpieza. Nota importante: En algunos modelos, en los programas 2 y 3 las unidades subirán paredes.
Programa 01- 3 horas de limpieza
Programa 02- 4 horas de limpieza
Programa 03- 5 horas de limpieza
7. Chequear filtro
- Si la luz está encendida significa que la bolsa del filtro debe ser retirada, limpiada e instalada nuevamente de manera apropiada en el robot para que opere

5. Nível de limpeza - Muda o desempenho da limpeza
Pesada
Regular
Fina
Aquacontrol Model 500
2
3
4
1
5
6
7
6. Retardo
Quando esta opção estiver ligada, o robô começará a trabalhar após 2 horas de retardo.
Este recurso é usado para deixar que os resíduos e poeiras se depositem no fundo da piscina, antes de começar a limpeza do robô.
9
PROGRAM
02
PROGRAM
03
PROGRAM
01
HIGH
NORMAL
Cleaning program
Mode nettoyage
Programa de limpieza
Reinigungsprogramm
Programma di pulizia
Programa de limpeza
Cleaning Level
Niveau de Nettoyage
Nivel de Limpieza
Reinigungsstufe
Livello di Pulizia
Nível de Limpeza
Delay
Retard
Retrasar
Verzögerung
Ritardo
Atrasar
Swivel
Pivot
Swivel
Drehlager
Manopola di disattorcigliamento
Swivel
Auto detect
Auto detection
Auto detección
Automatische erkennung
Auto diagnosi
Detecção automática
Pool shape
Forme de piscine
Forme de la piscine
Beckenform
Forma piscine
Forma da piscina
Check filter
Vérifiez le filtre
Revise el filtro
Filter uberprufen
Controllare il sacchetto filtrante
Verifique o Filtro
2
1 3 4 5 6
7
PORTUGUÊS
Detecção automática - OFF. Esta opção deve ser escolhida se você notar o limpador mudando de direcção no meio da piscina sem fazer contacto com nenhum
obstáculo.
Detecção automática - ON. O limpador de piscinas deve mudar de direcção quando fizer contacto com certos obstáculos. Escolha esta opção quando a piscina
tiver obstáculos tais como sistemas de limpeza embutidos no piso, drenos principais e escadas.
1. Detecção automática: este recurso evita que o robô fique preso em obstáculos dentro da piscina como por exemplo nos principais drenos, degraus, escadas, etc.
Aperte este botão e escolha uma das opções abaixo:
3. Formato da piscina:
Faz o robô calcular o modo de limpeza mais eficiente para o formato de piscina escolhido. Aperte o botão para escolher o desenho mais adequado ao formato da
piscina. Uma luz vermelha indica a sua opção.
2. Rotação - ajuste a taxa de curvas do robô dentro da piscina.
Normal - Operação padrão
Alta - Taxa de curvas diferentes
4. Escolha do programa de limpeza. Importante: Para alguns modelos, durante os programas de 2 e 3 unidades vai subir paredes.
Programa 01 - Limpeza de 3 horas
Programa 02 - Limpeza de 4 horas
Programa 03 - Limpeza de 5 horas
7. Verificação do filtro
- Lâmpada acesa significa que a sacola do filtro deve ser removida, limpada e instalada adequadamente de novo no robô para funcionar com eficiência.

5. Reinigingsniveau - De reinigingsprestaties wijzigen
Grof
Normaal
Fijn
Aquacontrol Model 500
2
3
4
1
5
6
7
6. Vertraging
Als deze optie AAN staat, begint de robot na 2 uur vertraging te werken.
Deze functionaliteit wordt gebruikt om afval/vuil en stof op de bodem te laten bezinken voordat het reinigen van de robot begint.
10
PROGRAM
02
PROGRAM
03
PROGRAM
01
HIGH
NORMAL
Cleaning program
Mode nettoyage
Programa de limpieza
Reinigungsprogramm
Programma di pulizia
Programa de limpeza
Cleaning Level
Niveau de Nettoyage
Nivel de Limpieza
Reinigungsstufe
Livello di Pulizia
Nível de Limpeza
Delay
Retard
Retrasar
Verzögerung
Ritardo
Atrasar
Swivel
Pivot
Swivel
Drehlager
Manopola di disattorcigliamento
Swivel
Auto detect
Auto detection
Auto detección
Automatische erkennung
Auto diagnosi
Detecção automática
Pool shape
Forme de piscine
Forme de la piscine
Beckenform
Forma piscine
Forma da piscina
Check filter
Vérifiez le filtre
Revise el filtro
Filter uberprufen
Controllare il sacchetto filtrante
Verifique o Filtro
2
1 3 4 5 6
7
NEDERLANDS
Automatisch detecteren - UIT. U dient deze optie te kiezen als u ziet dat uw zwembadreiniger in het midden van het zwembad van richting verandert zonder dat hij
contact met obstakels maakt.
Automatisch detecteren - AAN. De zwembadreiniger dient van richting te veranderen als hij contact maakt met bepaalde obstakels. Kies deze optie als zich
obstakels in het zwembad bevinden zoals in de vloer ingebouwde reinigingssystemen, hoofdafvoeren, en trappen.
1. Automatisch detecteren: deze functionaliteit voorkomt dat de robot vast loopt op obstakels in het zwembad zoals hoofdafvoeren, afstapjes, trappen, enz. Druk op deze
knop om een van de volgende
3. Vorm zwembad:
Maakt het mogelijk dat de robot het meest efficiënte reinigingspatroon berekent aan de hand van de gekozen zwembadvorm. Druk op de knop om de meest geschikte
tekening bij de vorm van het zwembad te kiezen. Een rood lampje geeft uw keuze aan.
2. Spoelkop – past het aantal draaiingen van de robot in het zwembad aan
Normaal – Standaardbediening
Hoog – Verschillend aantal draaiingen
4. Keuze reinigingsprogramma. Belangrijke opmerking: Bij sommige modellen, tijdens programma's 2 en 3 van de eenheden zal muren beklimmen
Programma 01 – 3 uur reinigen
Programma 02 – 4 uur reinigen
Programma 03 – 5 uur reinigen
7. Controleer filter
- Als het lampje brandt, betekent dit dat de filterzak moet worden verwijderd en correct opnieuw in de robot geïnstalleerd zodat deze efficiënt functioneert.

Physical
Dimensions (W * D * H)
Weight
Electrical
Input rating
Output rating
Storage temperature
Operating temperature
Ingress protection
273mm * 242mm * 90mm
1.9 Kg
100-240V~, 50/60Hz, 210W
29V ,6.3A.
-10° C - 60° C
0° C - 45 ° C
IP54
Physikalische Daten
Abmessungen (B * T * H)
Gewicht
Elektrische Daten
Eingangsspannung
Ausgangsspannung
Aufbewahrungstemperatur
Betriebstemperatur
Schutzart
273mm * 242mm * 90mm
1.9 Kg
100-240V~, 50/60Hz, 210W
29V ,6.3A.
-10° C - 60° C
0° C - 45 ° C
IP54
11
