ArchWork ARCTAB User manual

Manuale Utente
User Manual
ARCTAB
TOUCH-SENSITIVE DMX
INTERFACE
ENIT

REV.001-09/12
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
ARCTAB
• ARCTAB
• CD di installazione
• Adattatore AC/DC
• Scheda di memoria SD
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
2. 2 Collegamento dei li
3 Software
3. 1 Arcpilot
Certificato di garanzia
4
4
4
5
5
6
7
7
8

ARCTAB
4
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Questo dispositivo appartiene alla Classe di protezione III, pertanto deve operare sempre con un ap-
propriato trasformatore di tensione. Controllare periodicamente l’unità, il cavo di alimentazione ed
il trasformatore. Assicurarsi che quest’ultimo sia della tipologia corretta, come indicato nel presente
manuale.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 50°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• Per la pulizia usare solo un panno morbido, asciutto, non impiegare in nessun caso prodotti chimici o
acqua.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

5
ARCTAB
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
ARCTAB è un’interfaccia di controllo DMX touch-sensitive, con funzionamento stand-alone per la gestione
di sistemi di illuminazione LED e RGB.
La supercie sensibile al tocco è facilmente programmabile da PC, per la creazione e la memorizzazione
delle scene, l’assegnazione dei corpi illuminanti alle zone e l’impostazione delle funzioni stand-alone ti-
mer/data/ora.
1.2 SPECIFICHE TECNICHE
• Ideale per il controllo di sistemi di lluminazione basati LED, RGB e DMX
• Fino a 1024 canali DMX (2 universi)
• Interfaccia totalmente “touch” e user-friendly per il controllo delle scene, della velocità di esecuzione,
dei colori e del dimmer
• Fino a 200 scene gestibili da pannello di controllo
• Memoria espandibile SD card
• Microfono integrato per modalità di attivazione musicale
• Orologio e calendario integrato per programmazione di eventi in modalità stand-alone
• Connessioni aggiuntive: 8 porte, RS232, Ethernet (opzionale)
• Design sottile concepito per applicazione a parete
• Software PC per la programmazione dell’interfaccia e la creazione delle scene (cavo mini-USB incluso)
• Alimentazione 9V (adattatore AC/DC incluso)
• Connessione: terminale multipolare per segnale DMX (3 poli) e alimentazione (2 poli)

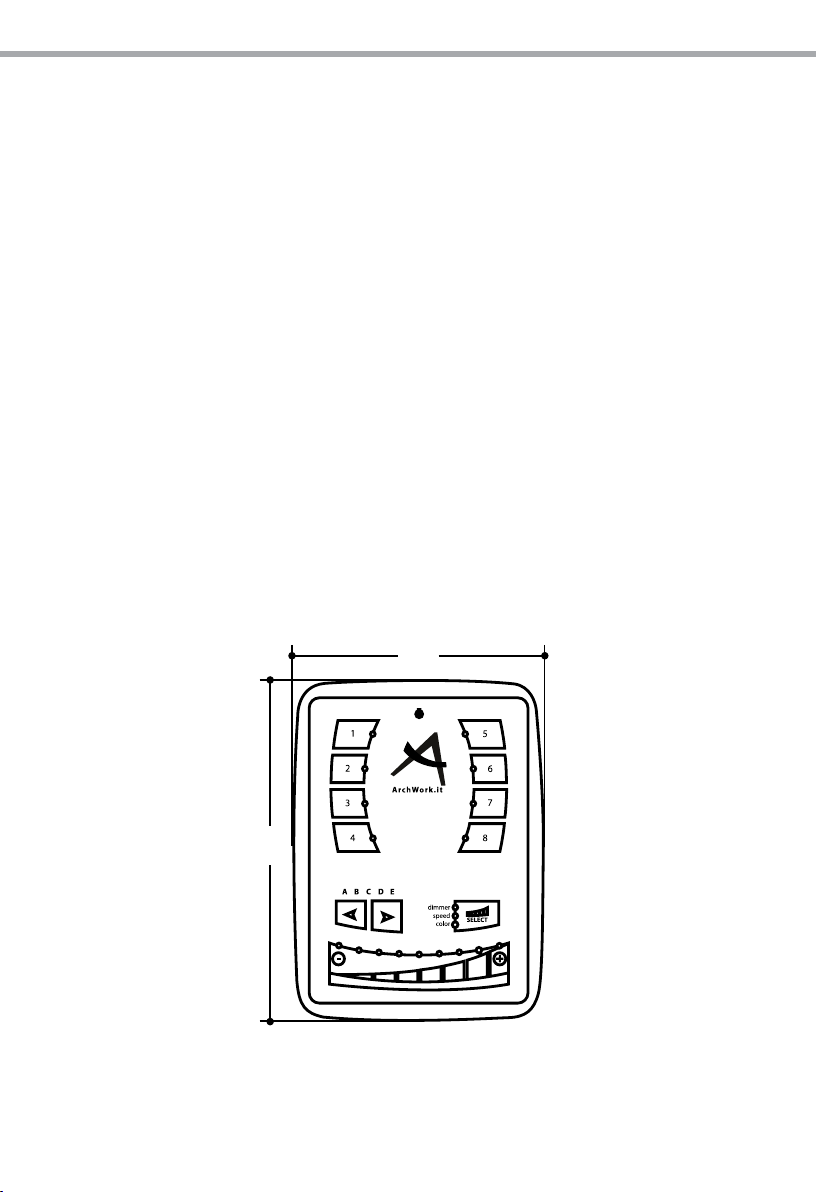

• Dimensioni (LxAxP): 128x168x10 mm
128
168
Fig.1

ARCTAB
6

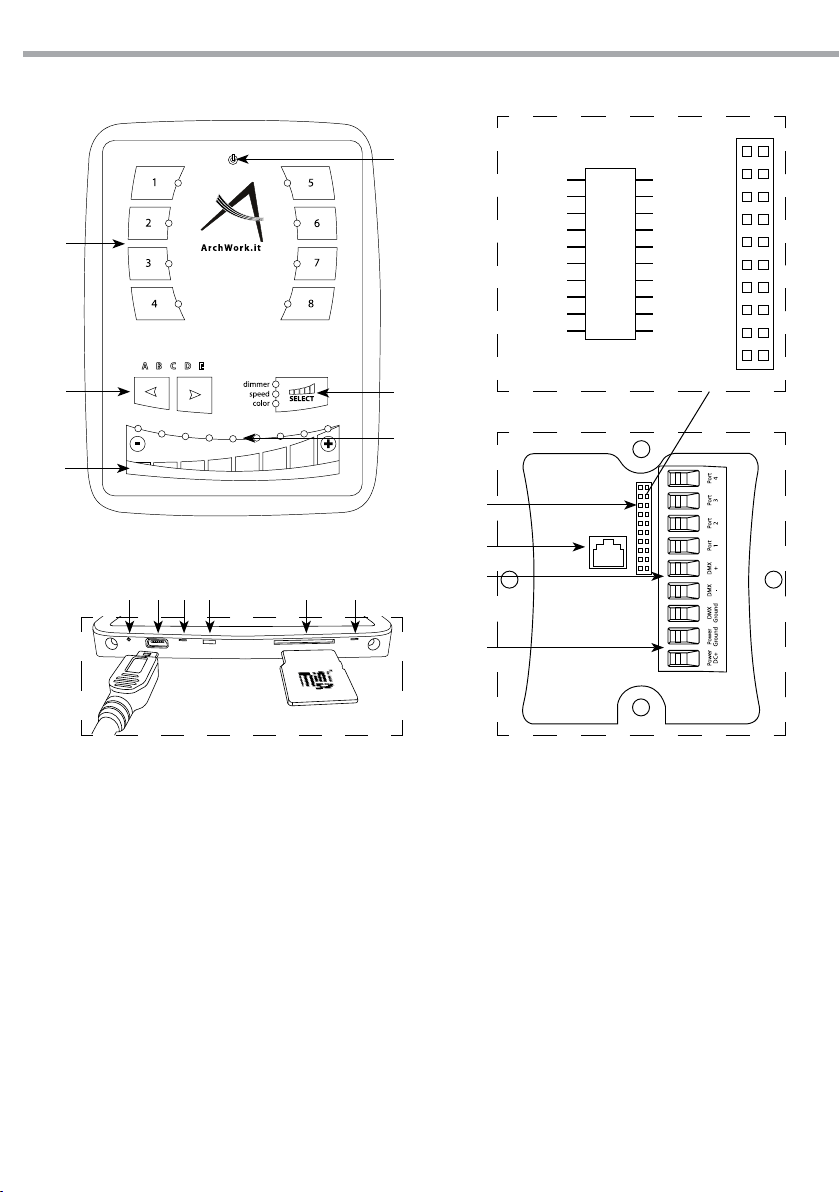

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO
1. Pulsante POWER ON/OFF - un LED blu è
utilizzato per indicare se l'apparecchio è
acceso o spento.
2. Pulsanti SCENE (1-8) - vengono utilizzati per
selezionare singole scene. Le scene possono
essere statiche o dinamiche La doppia
pressione dei tasti 1-8 consente di resettare
Dimmer, Speed e Color ai valori di default.
3. Pagine A-B-C-D-E - tasti utilizzati per ciclo
tra 25 diverse pagine (A, B, C, D, E x5). In
combinazione con i pulsanti 1-8, consente di
memorizzare 200 scene dierenti.
4. Il pulsante di selezione consente di scorrere
i controlli Dimmer, Speed e Color. I cursori in
basso sono utilizzati per impostare l'intensità
Dimmer, Speed e Color.
RS232TX
RS232RX
PORT 7
PORT 6
PORT 5
PORT 4
PORT 3
PORT 2
PORT 1
PORT 0
1
3
5
7
9
11
13
15
17
19
2
4
6
8
10
12
14
16
18
20
GND DMX
DMX1-
DMX1+
DMX2-
DMX2+
RELAY
3.3V
IR RX
GND
VIN
Fig.2Vista posteriore
Vista frontale
VIsta inferiore
1
4
5
2
3
6
15
14
13
16
7 8 9 10 11 12
5. Il LED verde indica che le impostazioni Dimmer,
Speed e Color sono impostate ai valori di
default. Se il cursore viene spostato a destra o
a sinistra del valore di default (verde), il valore
corrente verrà indicato attraverso i LED blu.
6. Il cursore colorato ore un accesso diretto ai
colori di base con un semplice tocco.
7. Pulsante RESET
8. Ingresso USB per connessione PC
9. LED POWER
10. SWITCH USB/EXT
11. Ingresso slot MINI SD
12. LED DATA
13. CONNETTORE 2x10 PIN
14. PRESA ETHERNET (RJ45)
15. DMX (1=massa, 2=DMX-, 3=DMX+)
16. POWER IN 9V DC 0.65 A

7
ARCTAB
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
L’interfaccia ARCTAB può essere installata in una scatola elettrica standard. Si può inserire l’adattatore AC/
DC sia all’interno che all’esterno della scatola elettrica.
• Montare la piastra posteriore dell’interfaccia al muro con 2 o più viti.
• Collegare il blocco verde connettori (g.3) all’interfaccia.
• Chiudere l’interfaccia usando una vite.
2.1 COLLEGAMENTO DEI FILI
• DMX: collegare il cavo DMX dell’unità di illuminazione (LED, Dimmers, proiettori, ecc.) all’interfaccia di
controllo ARCTAB.
• POWER: collegare l’adattatore AC/DC all’interfaccia di controllo ARCTAB prestando attenzione a non
invertire le polarità.

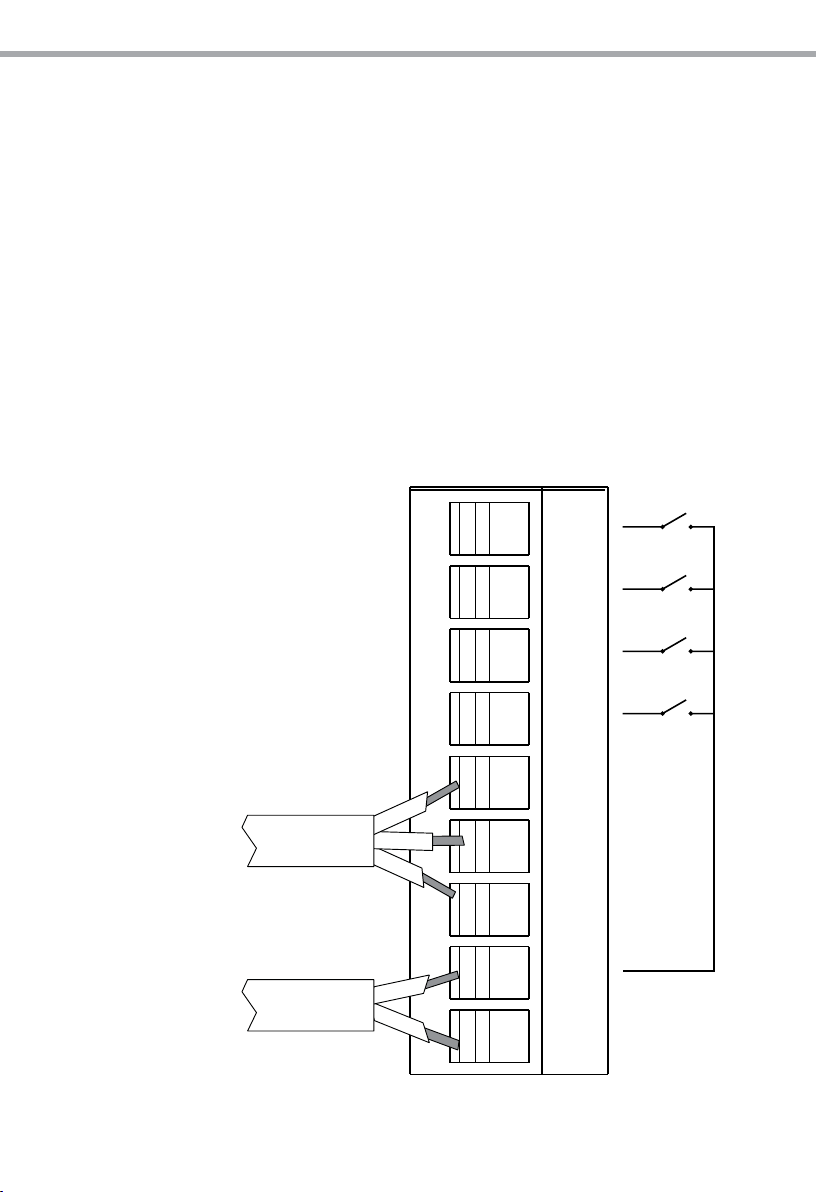

NOTA - Se la vostra applicazione necessita di ulteriori porte assicurarsi che i contatti siano collegati con la
terra come mostrato in gura.
BLOCCO
CONNETTORI
DMX+ PORT 1 PORT 2 PORT 3 PORT 4DMX-POWER
GROUND
DMX
GROUND
POWER
DC+
XLR: 1 = Massa
2 = DMX-
3 = DMX +
DMX
POWER
Fig.3

ARCTAB
8
- 3 - SOFTWARE
3.1 ARCPILOT
Per il funzionamento con software ARCPILOT PRO consultare il relativo manuale dedicato disponibile nella
sezione “Download” del prodotto, sul sito musicligts.it

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be.
Reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

1
ARCTAB
Packing content • ARCTAB
• Installation CDROM
• AC/DC adapter
• Memory SD card
• User manual
TABLE OF CONTENTS Safety
General instructions
Warnings and installation precautions
General information
1 Introduction
1. 1 Description
1. 2 Technical specications
1. 3 Operating elements and connections
2 Installation
2. 1 Mounting
2. 2 Connections
3 Software
3. 1 Arcpilot
Warranty
2
2
2
3
3
4
5
5
6

ARCTAB
2
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are there-
fore marked with .
• This device falls under PROTECTION CLASS III. It always has to be operated with an appropriate trans-
former. Check the device, the power cord and transformer from time to time. Make sure that the correct
type as that stated on the rear panel.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places with a temperature of over 50°C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.
• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.
• For cleaning only use a dry, soft cloth, by no means chemicals or water.
• Keep any inammable material at a safe distance from the xture.
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam-
age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded
within 8 days from the reception of the goods.
Warranty and returns
The guarantee covers the xture in compliance with existing regulations. You can nd the full version of
the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the
piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also
registered lling in and sending the form available on your guarantee certicate. For all purposes, the va-
lidity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will
verify the validity of the claim through examination of the defect in relation to proper use and the actual
validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products de-
clining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

3
ARCTAB
- 1 - INTRODUCTION
1.1 DESCRIPTION
ARCTAB is a touch-sensitive DMX interface with stand-alone operation conceived for easy control of light-
ing systems based on LED source or equipped with RGB colour mixing system.
The touch surface can be fully programmed through PC with scenes editor, zone addressing, timer/calen-
dar/clock adjustment for stand-alone operation.
1.2 TECHNICAL SPECIFICATIONS
• Ideal for management and control of LED and RGB lighting equipment
• Up to 1024 DMX channels (2 universes)
• Touch-sensitive and user friendly interface for control of scenes, running speed, colours and dimmer
• Up to 200 scenes controllable from touch panel
• Unlimited memory via SD card
• Built-in microphone for sound activation
• Integrated clock/calendar to schedule events in stand-alone mode
• Additional connections: 8 ports, RS232, Ethernet (optional)
• Thin design for wall-mount installation
• PC software for creation of scenes and storage into device memory (mini-USB incl.)
• 9V power supply (AC/DC adapter incl.)
• Connections: terminal board for Power (2-pin) and DMX (3-pin)
• Dimensions (WxHxD): 128x168x10 mm
128
168
Fig.1

ARCTAB
4
1.3 OPERATING ELEMENTS AND CONNECTIONS
Front
Bottom
1
4
5
2
3
6
7 8 9 10 11 12
1. POWER ON/OFF - a blue LED is used to indicate
whether the unit is on or o (Blackout).
2. SCENES buttons (1-8) - are used to select
individual scenes. Scenes can be static or
dynamic. Double pressing buttons 1-8 will
reset the Dimmer, Speed and Color default.
3. A-B-C-D-E - used to cycle between 25 dierent
pages (A, B, C, D, E x5). In combination with
buttons 1-8, 200 dierent scenes can be
stored.
4. The select button allows you to cycle through
the Dimmer, Speed and Color fader controls.
The faders at the bottom of the unit is used to
select the intensity of the Dimmer, Speed and
Color settings.
5. The green LED indicates that the Dimmer,
Speed and Color settings on the STICK are set
to default. If the fader is moved to the right or
left of the default (green), one of the 8 blue
LED's will indicate your current intensity level.
6. The colorized fader of the design oers a
direct access to basic colors with a simple
tourch.
7. RESET button
8. USB connection
9. POWER LED
10. SWITCH USB/EXT
11. SLOR mini SD
12. DATA LED
13. 2x10 PINS CONNECTOR
14. ETHERNET (RJ45)
15. DMX (1= ground, 2 = DMX -, 3 = DMX +)
16. POWER IN 9V DC 0.65 A
RS232TX
RS232RX
PORT 7
PORT 6
PORT 5
PORT 4
PORT 3
PORT 2
PORT 1
PORT 0
1
3
5
7
9
11
13
15
17
19
2
4
6
8
10
12
14
16
18
20
GND DMX
DMX1-
DMX1+
DMX2-
DMX2+
RELAY
3.3V
IR RX
GND
VIN
Fig.2Rear
15
14
13
16

5
ARCTAB
BLOCCO
CONNETTORI
DMX+ PORT 1 PORT 2 PORT 3 PORT 4DMX-POWER
GROUND
DMX
GROUND
POWER
DC+
XLR: 1 = Massa
2 = DMX-
3 = DMX +
DMX
POWER
Fig.3
- 2 - INSTALLATION
2.1 MOUNTING
The ARCTAB controller can be installed in any standard electrical backbox. If you use a double size box, you
can insert the power supply inside.
• Mount the back side of the interface on the wall with 2 or more screws.
• Plug the 2 connectors (green connector block, g.3).
• Close the interface, using one screw.
2.2 CONNECT THE WIRES
• DMX: Connect the DMX cable to the lighting receivers (Leds, Dimmers, Fixtures..)
(for XLR: 1=ground 2=dmx- 3=dmx+).
• Connect a 9V DC 0.65A. Be sure to not invert the + and the ground.
NOTE - PORT 1,2,3,4 : If your application need to have some external contact closures, make the contacts
between the ground and the ports.
Follow the wiring diagram as shown in gure.

ARCTAB
6
- 3 - SOFTWARE
3.1 ARCPILOT
For more information on the operation of the ARCPILOT PRO software consult the instructions manual.
The user manual is available in the‘Download’ section on site www.musiclights.it

CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE
Place Stamp Here
Arancare
Spett.le
Music&Lights S.r.l.
Via Appia Km 136.200
04020 Itri (LT) Italy
"
"
"
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”.
Estratto dalle Condizioni Generali di Garanzia • Si prega, dopo l’acquisto, di
procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato sul retro.
• Sono esclusi i guasti causati da
imperizia e da uso non appropriato dell’apparecchio.
• La garanzia non ha più alcun eetto
qualora l’apparecchio sia stato manomesso.
• La garanzia non prevede la
sostituzione dell’apparecchio.
• Sono escluse dalla garanzia le parti
esterne, le lampade, le manopole, gli interruttori e le parti asportabili.
• Le spese di trasporto e i rischi
conseguenti sono a carico del possessore dell’apparecchio.
• A tutti gli eetti la validità della
garanzia è avallata unicamente dalla presentazione del certicato di garanzia.
The guarantee covers the unit in compliance with existing regulations. You can find the full version of the“General Guarantee Conditions” on our web site www.musiclights.it.
Abstract General Guarantee Conditions • Please remember to register the
piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate.
• Defects caused by inexperience
and incorrect handling of the equipment are excluded.
• The guarantee will no longer be
eective if the equipment has been tampered.
• The guarantee makes no provision
for the replacement of the equipment.
• External parts, lamps, handles,
switches and removable parts are not included in the guarantee.
• Transport costs and subsequent
risks are responsibility of the owner of the equipment.
• For all purposes, the validity of
the guarantee is endorsed solely on presentation of the guarantee certicate.

MODEL / MODELLO SERIAL N° / SERIE N°
Purchased by / Acquistato da SURNAME / COGNOME Dealer’s stamp and signature Timbro e rma del Rivenditore NAME / NOME ADDRESS / VIA N. CITY / CITTA’ Purchasing date Data acquisto FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE
PROV.
ZIP CODE / C.A.P.
MODEL / MODELLO SERIAL N° / SERIE N°
Purchased by / Acquistato da SURNAME / COGNOME Dealer’s stamp and signature Timbro e rma del Rivenditore NAME / NOME ADDRESS / VIA N. CITY / CITTà Purchasing date Data acquisto
PROV.
ZIP CODE / C.A.P.
"
"
"

Via Appia km 136,200 - 04020 Itri (LT) ITALY
tel. [phone] fax [phone]
www.musiclights.it [e-mail]
Music & Lights S.r.l. entertainment technologies
ISO 9001:2008
Certified Company
©2012 Music & Lights S.r.l.ARCHWORK è un brand di proprietà della Music & Lights S.r.l. ARCHWORK is a brand of Music & Lights S.r.l .company.
