Ariston SGA X 500 User manual

SCALDACQUA A GAS ACCUMULO RISCALDAMENTO RAPIDO
ACCUMULATEUR D'EAU CHAUDE A GAZ A CHAUFFE RAPIDE
D2B;5ͻ:62F;@8EFAD28682EI2F6D:62F6D
IT ISTRUZIONI PER L'INSTALLAZIONE E LA MANUTENZIONE
FR INSTRUCTIONS POUR L'INSTALLATION ET L'ENTRETIEN
GB INSTALLATION AND MAINTENANCE INSTRUCTIONS
SGA X 500 - AG LNX 500 - TES X 500

2
IT
1. Leggere attentamente le istruzioni e le
avvertenze contenute nel presente li-
bretto, in quanto forniscono importanti
indicazioni riguardanti la sicurezza d’in-
stallazione, d’uso e di manutenzione. Il
presente libretto costituisce parte inte-
grante ed essenziale del prodotto. Dovrà
sempre accompagnare l’apparecchio an-
che in caso di sua cessione ad altro pro-
prietario o utente e/o di trasferimento su
altro impianto.
2. La ditta costruttrice non è considerata re-
sponsabile per eventuali danni a persone,
animali e cose derivanti da usi impropri,
erronei ed irragionevoli o da un mancato
rispetto delle istruzioni riportate su questo
libretto.
3. Questo apparecchio serve a produrre ac-
qua calda per uso domestico. Deve esse-
re allacciato ad una rete di distribuzione
di acqua calda sanitaria compatibilmente
alle sue prestazioni ed alla sua potenza.
È vietata l’utilizzazione per scopi diversi
da quanto specificato. Il costruttore non
è considerato responsabile per eventuali
danni derivanti da usi impropri, erronei ed
irragionevoli o da un mancato rispetto del-
le istruzioni riportate sul presente libretto.
Il tecnico installatore deve essere abilita-
to all’installazione degli apparecchi per il
riscaldamento secondo il Decreto Mini-
steriale n. 37 del 22 gennaio 2008 e s.m.i.
recante riordino delle disposizioni in mate-
ria di attività di installazione degli impianti
all’interno degli edifici.
Questo apparecchio, relativamente ai
materiali a contatto con acqua sanitaria,
risponde ai requisiti previsti dal Decreto
Ministeriale n. 174/2004 del 6 aprile 2004.
4. L’installazione, la manutenzione e qualsiasi
altro intervento devono essere eettuate
nel rispetto delle norme vigenti e delle
indicazioni fornite dal costruttore come
previsto dalle legislazioni sul tema ( DPR
74/2013 e s.m.i.). In caso di guasto e/o cat-
tivo funzionamento spegnere l’apparec-
ISTRUZIONI GENERALI DI SICUREZZA
chio, chiudere il rubinetto del gas e non
tentare di ripararlo ma rivolgersi a perso-
nale qualificato.
Eventuali riparazioni, eettuate utilizzando
esclusivamente ricambi originali, devono
essere eseguite solamente da tecnici qua-
lificati. Il mancato rispetto di quanto sopra
può compromettere la sicurezza dell’ap-
parecchio e fa decadere ogni responsabi-
lità del costruttore.
Nel caso di lavori o manutenzioni di strut-
ture poste nelle vicinanze dei condotti o
dei dispositivi di scarico dei fumi e loro ac-
cessori, spegnere l’apparecchio e a lavori
ultimati far verificare l’ecienza dei con-
dotti o dei dispositivi da personale tecnico
qualificato
5. Gli elementi di imballaggio (grae, sac-
chetti in plastica, polistirolo espanso, ecc.)
non devono essere lasciati alla portata dei
bambini in quanto fonti di pericolo.
6. L’apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e da
persone con ridotte capacità fisiche, sen-
soriali o mentali, o prive di esperienza o
della necessaria conoscenza, purché sot-
to sorveglianza oppure dopo che le stesse
abbiano ricevuto istruzioni relative all’uso
sicuro dell’apparecchio e alla comprensio-
ne dei pericoli ad esso inerenti.
I bambini non devono giocare con l’appa-
recchio. La pulizia e la manutenzione de-
stinata ad essere eettuata dall’utilizzato-
re non deve essere eettuata da bambini
senza sorveglianza.
7. È obbligatorio avvitare al tubo di ingres-
so acqua dell’apparecchio una valvola di
sicurezza conforme alle normative nazio-
nali. Per le nazioni che hanno recepito la
norma EN 1487, il gruppo di sicurezza deve
essere di pressione massima 0,7 MPa,
deve comprendere almeno un rubinetto
di intercettazione, una valvola di ritegno,
una valvola di sicurezza, un dispositivo di
interruzione di carico idraulico.

3
IT
8. Il dispositivo contro le sovrapressioni (val-
vola o gruppo di sicurezza) non deve es-
sere manomesso e deve essere fatto fun-
zionare periodicamente per verificare che
non sia bloccato e per rimuovere eventuali
depositi di calcare.
9. Un gocciolamento dal dispositivo contro
le sovrapressioni è normale nella fase di
riscaldamento dell’acqua. Per questo mo-
tivo è necessario collegare lo scarico, la-
sciato comunque sempre aperto all’atmo-
sfera, con un tubo di drenaggio installato
in pendenza continua verso il basso ed in
luogo privo di ghiaccio.
10. È indispensabile svuotare l’apparecchio e
scollegarlo dalla rete elettrica se dovesse
rimanere inutilizzato in un locale sottopo-
sto al gelo.
11. L’acqua calda erogata con una temperatu-
ra oltre i 50° C ai rubinetti di utilizzo può
causare immediatamente serie ustioni.
Bambini, disabili ed anziani sono esposti
maggiormente a questo rischio. Si consi-
glia pertanto l’utilizzo di una valvola misce-
latrice termostatica da avvitare al tubo di
uscita acqua dell’apparecchio contraddi-
stinto dal collarino di colore rosso.
12. Nessun elemento infiammabile deve tro-
varsi a contatto e/o nelle vicinanze dell’ap-
parecchio.
13. Evitare di posizionarsi sotto l’apparecchio
e di posizionarvi qualsiasi oggetto che
possa, ad esempio, essere danneggiato
da una eventuale perdita d’acqua.
14. Non utilizzare insetticidi, solventi o deter-
sivi aggressivi per la pulizia dell’apparec-
chio, rischio di danneggiamento delle parti
in materiale plastico o verniciate.
15. Nel caso si avverta odore di bruciato o si
veda del fumo fuoriuscire dall’apparec-
chio, spegnere l’apparecchio, chiudere il
rubinetto principale del gas, aprire le fine-
stre ed avvisare il tecnico, rischio di lesioni
personali per ustioni, inalazione fumi, in-
tossicazione.
16.Per garantire l’ecienza ed il corretto
funzionamento dell’apparecchio è ob-
bligatorio far eseguire la manutenzione
annuale e l’analisi della combustione nei
tempi previsti dalle leggi vigenti sul ter-
ritorio. Il personale tecnico dovrà essere
qualificato e provvedere alla compilazio-
ne del libretto, come previsto dalla legge.
IMPORTANTE!
PER ADATTARE LO SCALDACQUA
AD UN GAS DIVERSO DA QUELLO
DI TARATURA SI DEVE PROCEDERE
AL CAMBIO UGELLI.
SI CONSIGLIA DI ESEGUIRE IL
CAMBIO PRIMA DELL’INSTALLAZIONE
PER EVITARE LO SMONTAGGIO
DEL GRUPPO GAS.

4
IT ISTRUZIONI D’USO PER L’UTENTE
ATTENZIONE!
L’installazione, la prima accensione, le re-
golazioni di manutenzione devono esse-
re eettuate, secondo le istruzioni, esclu-
sivamente da personale qualificato.
Un’errata installazione può causare danni
a persone, animali o cose, nei confronti
dei quali il costruttore non è considerato
responsabile. Se l’apparecchio è installa-
to all’interno dell’appartamento verificare
che siano rispettate le disposizioni relati-
ve all’entrata dell’aria ed alla ventilazione
del locale (secondo le leggi vigenti).
PROCEDURA DI ACCENSIONE
Per accendere la fiamma pilota:
• Aprire il rubinetto (B fig.
1.11) montato sull’arrivo
gas
• Mettere il pomello di
comando (18) nella po-
sizione indicata (fig
2.2.a)
• Premere a fondo il po-
mello di comando (18)
• Accendere la fiamma
pilota con l’ausilio del
piezo (25 fig. 1.7) mante-
nendo premuto a fondo
il pomello di comando
(18)
• Attendere circa 30 se-
condi tenendo sempre
premuto a fondo il po-
mello di comando
• Rilasciando il pomello
di comando, la fiamma
pilota deve rimanere
accesa (in caso contra-
rio, attendere 1 minuto
prima di ripetere l’ope-
razione).
Per accendere il bruciatore:
• Girare il pomello di comando (18) nel-
la posizione indicata nella fig. 2.2.b
e girare la manopola di regolazione
del termostato (19) in senso antiora-
rio per scegliere la temperatura desi-
derata. Se la temperatura dell’acqua
risulta inferiore a quella indicata sul
termostato,il bruciatore si riaccende
automaticamente.
FUNZIONAMENTO NORMALE
Girare la manopola di regolazione del
termostato (19 fig. 2.2.b) in funzione della
temperatura d’acqua desiderata.
MESSA IN ESERCIZIO NORMALE
Ripetere le operazioni previste nei punti
precedenti.
Per economizzare gas e per un miglior ren-
dimento dell’apparecchio, è consigliabile
lasciare la manopola nella posizione corri-
spondente a 3 (circa 50°C).
Inoltre a tale temperatura e in presenza di
acque particolarmente dure (acque con ec-
cessiva percentuale di calcare), si riduco-
no, all’interno dello scaldacqua, i depositi
calcarei.
ATTENZIONE!
L’acqua a temperatura superiore ai 50°C
provoca gravi ustioni. Verificare sempre
la temperatura dell’acqua prima di qual-
siasi utilizzo.
CONSIGLI PER L’USO
Fare attenzione che i rubinetti dell’ac-
qua calda dell’impianto siano a perfetta
tenuta perché ogni gocciolamento com-
porta un consumo di gas e un possibile
aumento della temperatura dell’acqua.
1
2
3
4
5
18
19
1
2
3
4
5
18
19
1
2
3
4
5
18
19

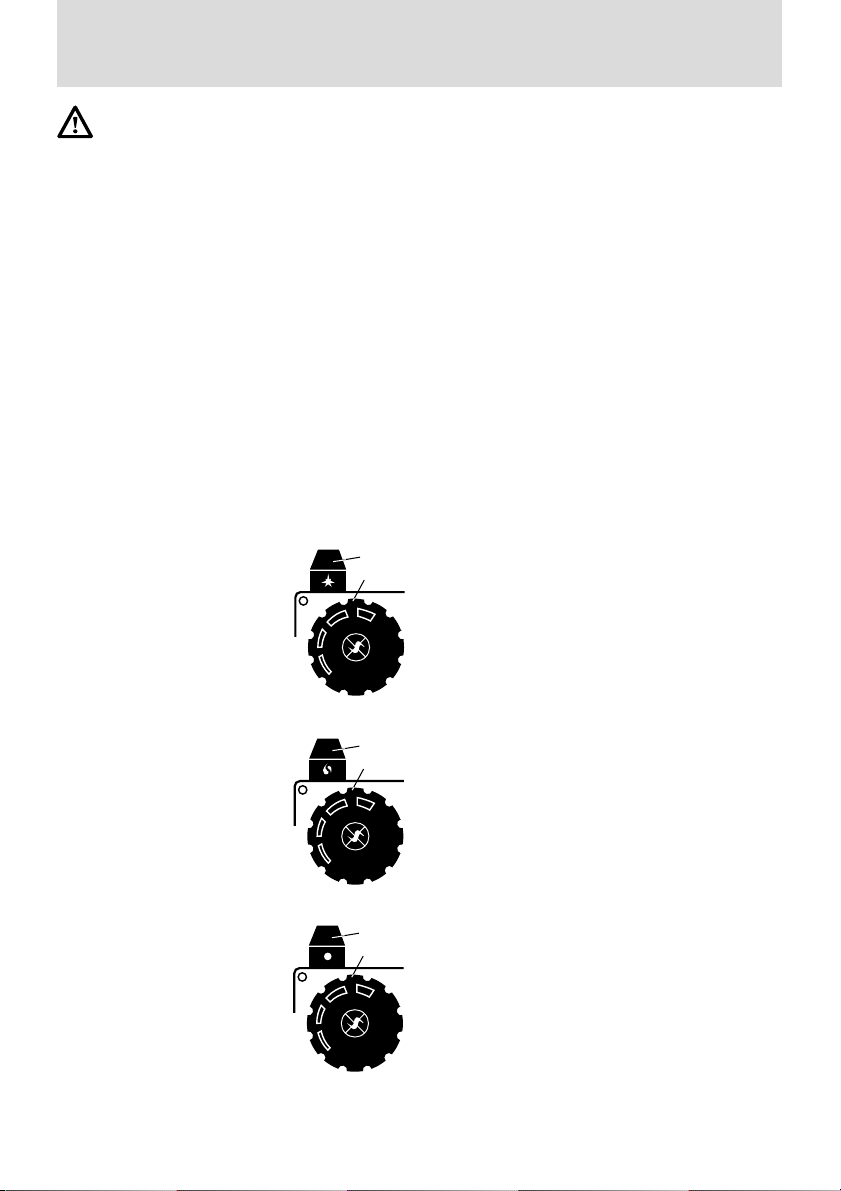

Fig. 2.2.a
Fig. 2.2.b
Fig. 2.2.c

5
IT
ISTRUZIONI D’USO PER L’UTENTE
È indispensabile procedere allo svuo-
tamento dell’apparecchio se lo stesso
deve restare inoperoso in un locale sog-
getto a gelo.
Per svuotare lo scaldacqua è necessario:
a) spegnere il bruciatore e chiudere l’ali-
mentazione del gas;
b) chiudere il rubinetto di alimentazione
dell’acqua a monte dell’apparecchio;
c) smontare il tubo di allacciamento
dell’acqua fredda e togliere la valvola
di sicurezza;
d) collegare un tubo flessibile, di lun-
ghezza adeguata alla distanza dallo
scarico, al tubo entrata acqua (anello
azzurro) dello scaldacqua;
e) aprire il rubinetto di erogazione acqua
calda a valle dell’apparecchio.
Attenzione!
Nell’operazione di svuotamento può
uscire acqua bollente.
Per la pulizia delle parti esterne spegne-
re l’apparecchio. Eettuare la pulizia con
un panno umido imbevuto di acqua sa-
ponata.
Non utilizzare detersivi aggressivi, inset-
ticidi o prodotti tossici. Il rispetto delle
norme vigenti permette un funzionamen-
to sicuro, ecologico e a risparmio ener-
getico.
NOTA: Il corpo interno dello scaldacqua
non deve, durante tale operazione, subi-
re colpi che possano danneggiare il rive-
stimento protettivo interno.
RACCOMANDAZIONI
PER PREVENIRE LA PROLIFERAZIONE
DELLA LEGIONELLA
La legionella è una tipologia di batterio a
forma di bastoncino, che è presente natu-
ralmente in tutte le acque sorgive.
La “malattia dei legionari” consiste in un
particolare genere di polmonite causata
dall’inalazione di vapore d’acqua conte-
nente tale batterio. In tale ottica è neces-
sario evitare lunghi periodi di stagnazione
dell’acqua contenuta nell’apparecchio, che
dovrebbe quindi essere usato o svuotato
almeno con periodicità settimanale.
La norma Europea CEN/TR 16355 fornisce
indicazioni riguardo le buone pratiche da
adottare per prevenire il proliferare della
legionella in acque potabili, inoltre, qualora
esistano delle norme locali che impongono
ulteriori restrizioni sul tema della legionella,
esse dovranno essere applicate.
Questo scaldacqua ad accumulo è venduto
con un termostato avente una temperatura
di lavoro superiore a 60°C; è in grado dun-
que di eettuare un ciclo di disinfezione
termica idoneo a limitare la proliferazione
del batterio della legionella nel serbatoio.
Per evitare che l’acqua ristagni per lunghi
periodi, va usata o fatta scorrere abbon-
dantemente almeno una volta alla settima-
na;
ATTENZIONE!
L’acqua a temperatura superiore ai 50°C
provoca gravi ustioni. Verificare sempre
la temperatura dell’acqua prima di qual-
siasi utilizzo.

6
IT
Legenda simboli:
Il mancato rispetto dell’avvertenza
comporta rischio di lesioni, in determi-
nate circostanze anche mortali, per le
persone
Il mancato rispetto dell’avvertenza
comporta rischio di danneggiamenti,
in determinate circostanze anche gra-
vi, per oggetti, piante o animali.
Il produttore non potrà essere ritenuto
responsabile di eventuali danni causa-
ti da un uso improprio del prodotto o
dal mancato adeguamento dell’instal-
lazione alle istruzioni fornite in questo
manuale
Installare l’apparecchio su parete
solida, non soggetta a vibrazioni.
Rumorosità durante il funzionamento.
Non danneggiare, nel forare la pare-
te, cavi elettrici o tubazioni preesi-
stenti.
Folgorazione per contatto con con-
duttori sotto tensione.
Danneggiamento impianti preesi-
stenti.
Allagamenti per perdita acqua dalle
tubazioni danneggiate.
Assicurarsi che l’ambiente di in-
stallazione e gli impianti a cui deve
connettersi l’apparecchiatura siano
conformi alle normative vigenti.
Folgorazione per contatto con con-
duttori sotto tensione erroneamente
installati.
Danneggiamento dell’apparecchio
per condizioni di funzionamento im-
proprie.
Adoperare utensili ed attrezzature
manuali adeguati all’uso (in par-
ticolare assicurarsi che l’utensile
non sia deteriorato e che il manico
sia integro e correttamente fissato),
utilizzarli correttamente, assicurarli
da eventuale caduta dall’alto, ripor-
li dopo l’uso.
Lesioni personali per proiezione di
schegge o frammenti, inalazione
polveri, urti, tagli, punture, abrasioni.
Danneggiamento dell’apparecchio o
di oggetti circostanti per proiezione
di schegge, colpi, incisioni.
Assicurarsi che le scale portatili si-
ano stabilmente appoggiate, che
siano appropriatamente resistenti,
che i gradini siano integri e non sci-
volosi, che non vengano spostate
con qualcuno sopra, che qualcuno
vigili.
Lesioni personali per la caduta
dall’alto o per cesoiamento (scale
doppie).
Assicurarsi che le scale a castello
siano stabilmente appoggiate, che
siano appropriatamente resisten-
ti, che i gradini siano integri e non
scivolosi, che abbiano mancorrenti
lungo la rampa e parapetti sul pia-
nerottolo.
Lesioni personali per la caduta
dall’alto.
Assicurarsi, durante i lavori esegui-
ti in quota (in genere con dislivello
superiore a due metri), che siano
adottati parapetti perimetrali nella
zona di lavoro o imbragature indivi-
duali atti a prevenire la caduta, che
lo spazio percorso durante l’even-
tuale caduta sia libero da ostacoli
pericolosi, che l’eventuale impatto
sia attutito da superfici di arresto
semirigide o deformabili.
Lesioni personali per la caduta
dall’alto.
NORME DI SICUREZZA PER L’INSTALLATORE

7
IT
Assicurarsi che il luogo di lavoro
abbia adeguate condizioni igienico
sanitarie in riferimento all’illumina-
zione, all’aerazione, alla solidità.
Lesioni personali per urti, inciampi,
ecc.
Proteggere con adeguato materia-
le l’apparecchio e le aree in prossi-
mita del luogo di lavoro.
Danneggiamento dell’apparecchio o
di oggetti circostanti per proiezione
di schegge, colpi, incisioni.
Movimentare l’apparecchio con le
dovute protezioni e con la dovuta
cautela.
Danneggiamento dell’apparecchio
o di oggetti circostanti per urti, colpi,
incisioni, schiacciamento.
Indossare, durante le lavorazioni,
gli indumenti e gli equipaggiamenti
protettivi individuali. É vietato toc-
care il prodotto installato, senza
calzature o con parti del corpo ba-
gnate.
Lesioni personali per folgorazione,
proiezione di schegge o frammenti,
inalazioni polveri, urti, tagli, punture,
abrasioni, rumore, vibrazioni.
Organizzare la dislocazione del ma-
teriale e delle attrezzature in modo
da rendere agevole e sicura la mo-
vimentazione, evitando cataste che
possano essere soggette a cedi-
menti o crolli.
Danneggiamento dell’apparecchio
o di oggetti circostanti per urti, colpi,
incisioni, schiacciamento.
Le operazioni all’interno dell’ap-
parecchio devono essere eseguite
con la cautela necessaria ad evita-
re bruschi contatti con parti acumi-
nate.
Lesioni personali per tagli, punture,
abrasioni.
Ripristinare tutte le funzioni di sicu-
rezza e controllo interessate da un
intervento sull’apparecchio ed ac-
certarne la funzionalità prima della
rimessa in servizio.
Danneggiamento o blocco dell’ap-
parecchio per funzionamento fuori
controllo.
Svuotare i componenti che potreb-
bero contenere acqua calda, atti-
vando eventuali sfiati, prima della
loro manipolazione.
Lesioni personali per ustioni.
Eettuare la disincrostazione da
calcare di componenti attenendo-
si a quanto specificato nella sche-
da di sicurezza del prodotto usato,
aerando l’ambiente, indossando
indumenti protettivi, evitando mi-
scelazioni di prodotti diversi, pro-
teggendo l’apparecchio e gli og-
getti circostanti.
Lesioni personali per contatto di pel-
le o occhi con sostanze acide, inala-
zione o ingestione di agenti chimici
nocivi.
Danneggiamento dell’apparecchio o
di oggetti circostanti per corrosione
da sostanze acide.

8
IT
L’apparecchio è costituito da:
• un serbatoio protetto internamente da uno strato di smalto vetrificato, dotato di un anodo
di protezione contro la corrosione di lunga durata;
• un rivestimento esterno in lamiera verniciata;
• un isolamento in schiuma poliuretanica ad alta densità (senza CFC) che riduce le perdite
termiche;
• una cappa fumi contro il riflusso dei gas di combustione;
• una valvola gas completa di:
un termostato regolabile a più posizioni (35°-70°C),
un sistema di sicurezza a termocoppia,
un limitatore di temperatura che interrompe l’alimentazione di gas in caso di funzionamen-
to anomalo;
• un bruciatore tubolare silenzioso in acciaio inossidabile, adattabile a tutti i tipi di gas;
• un’accensione piezoelettrica;
• un dispositivo di sicurezza contro il riflusso di gas combusti.

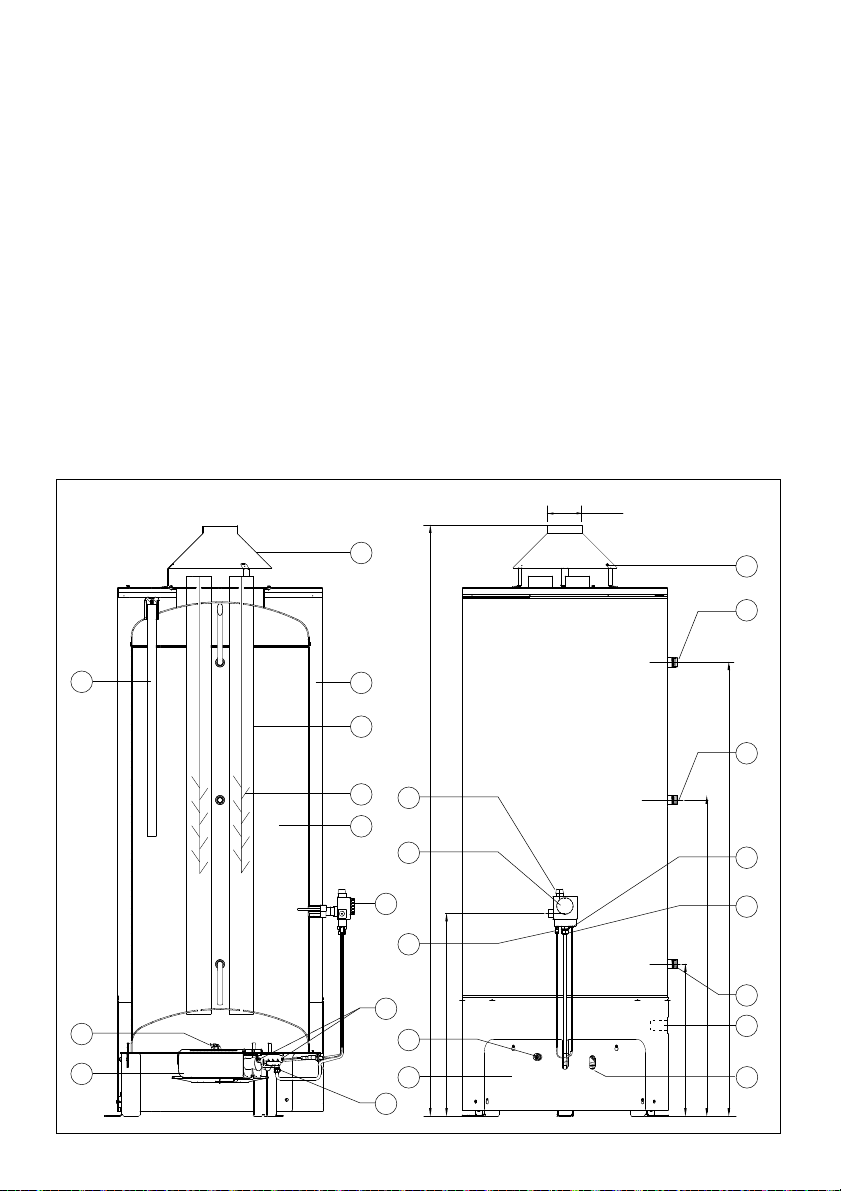

DIMENSIONI D’INGOMBRO
CARATTERISTICHE TECNICHE
1659
1156
556
750
2173
126 int.
1
3
2
4
5
7
14
20
21
15
16
17
6
18
19
22
25
24 26
10
11
13
12
23

9
IT
1. Cappa fumi antiritorno
2. Colbentazione isolante
3. Tubo fumi
4. Deflettore fumi
5. Serbatoio smaltato
6. Anodo di magnesio
7. Raccordo di svuotamento
8. Camera di combustione
10. Bruciatore atmosferico a rampe
in acciaio inossidabile
11. Bruciatore pilota
12. Ugelli dei bruciatori principali
13. Valvole di regolazione del gas e
di sicurezza
14. Raccordo acqua fredda
15. Raccordo di ricircolazione
16. Raccordo acqua calda
17. Protettore fumi per il controllo della
evacuazione dei prodotti di combustione
e delle anomalie di tiraggio
18. Pomello di comando accensione - arresto
19. Manopola di regolazione termostatica
20. Raccordo fiamma pilota
21. Raccordo bruciatore principale
22. Raccordo termocoppia
23. Vite di fissaggio del bruciatore principale
24. Calottina amovibile
25. Accenditore piezoelettrico
26. Visione fiamma pilota
MODELLO CAPACITÀ LITRITEMPO DI RISCALDAMENTO PORTATA
TERMICA KW
POTENZA
UTILE KW
t 25°C t 45°C
500
447
40 min 72 min 22,5 19,4
CATEGORIA II
2E+3+
Tipo B11 BS
Per apparecchi predisposti al funzionamento con gas naturale (metano)
adattabili al funzionamento con gas liquido.

10
IT
ATTENZIONE!
Installare l’apparecchio su di una base
di appoggio solida e non soggetta a vi-
brazioni. Assicurarsi che l’ambiente di
installazione e gli impianti a cui deve
connettersi l’apparecchiatura siano
conformi alle normative vigenti.
POSIZIONAMENTO
Posizionare l’apparecchio secondo le re-
gole della buona tecnica.
Posizionare l’apparecchio accanto alla
parete prescelta in modo che i due tubi
di entrata e uscita siano paralleli ad essa.
Se si dovesse installare lo scaldacqua
nell’angolo fra due pareti, mantenere, tra
la parete e l’apparecchio, una distanza
suciente per l’installazione e lo smon-
taggio dei componenti.
Luogo di installazione
Nella scelta del luogo di installazione
dell’apparecchio rispettare le disposizio-
ni delle Norme in vigore.
L’apparecchio deve essere installato in
posizione perfettamente verticale. L’ap-
parecchio non può essere installato nel-
le vicinanze di una fonte di calore.
Non installare l’apparecchio in ambien-
ti dove la temperatura possa scendere
fino a 0°C.
ALLACCIAMENTO IDRAULICO
• L’allacciamento alla rete di distribuzio-
ne dell’acqua va realizzato con tubo
da 1“ G. L’entrata dell’acqua fredda è
identificata dall’ anello azzurro, men-
tre l’uscita dell’acqua calda è identifi-
cata dall’ anello anello rosso).
•
L’apparecchio deve obbligatoriamente
montare la valvola idraulica di sicurezza/
ritegno sulla tubazione di arrivo acqua
(anello azzurro). La valvola non deve es-
sere in alcun modo manomessa.
• Assicurarsi, facendo scorrere l’acqua
per un certo periodo di tempo, che
non vi siano nella tubazione di arrivo
corpi estranei quali trucioli metallici,
sabbia, canapa, ecc. Se tali corpi do-
vessero entrare nella valvola idraulica
di sicurezza-ritegno ne pregiudiche-
rebbero il buon funzionamento e, in
qualche caso, ne potrebbero causare
la rottura.
• Assicurarsi che la pressione dell’im-
pianto di erogazione dell’acqua non
superi gli 7 bar (0.7 MPa). In caso di
pressione superiore è obbligatorio
l’impiego di un riduttore di pressione
di elevata qualità. In tale caso la val-
vola idraulica deve necessariamente
gocciolare nella fase di riscaldamen-
to. Il gocciolamento deve verificarsi
anche quando a monte della valvola è
applicato un rubinetto d’arresto unidi-
rezionale.
• Evitare che il gocciolamento della val-
vola cada sullo scaldacqua.

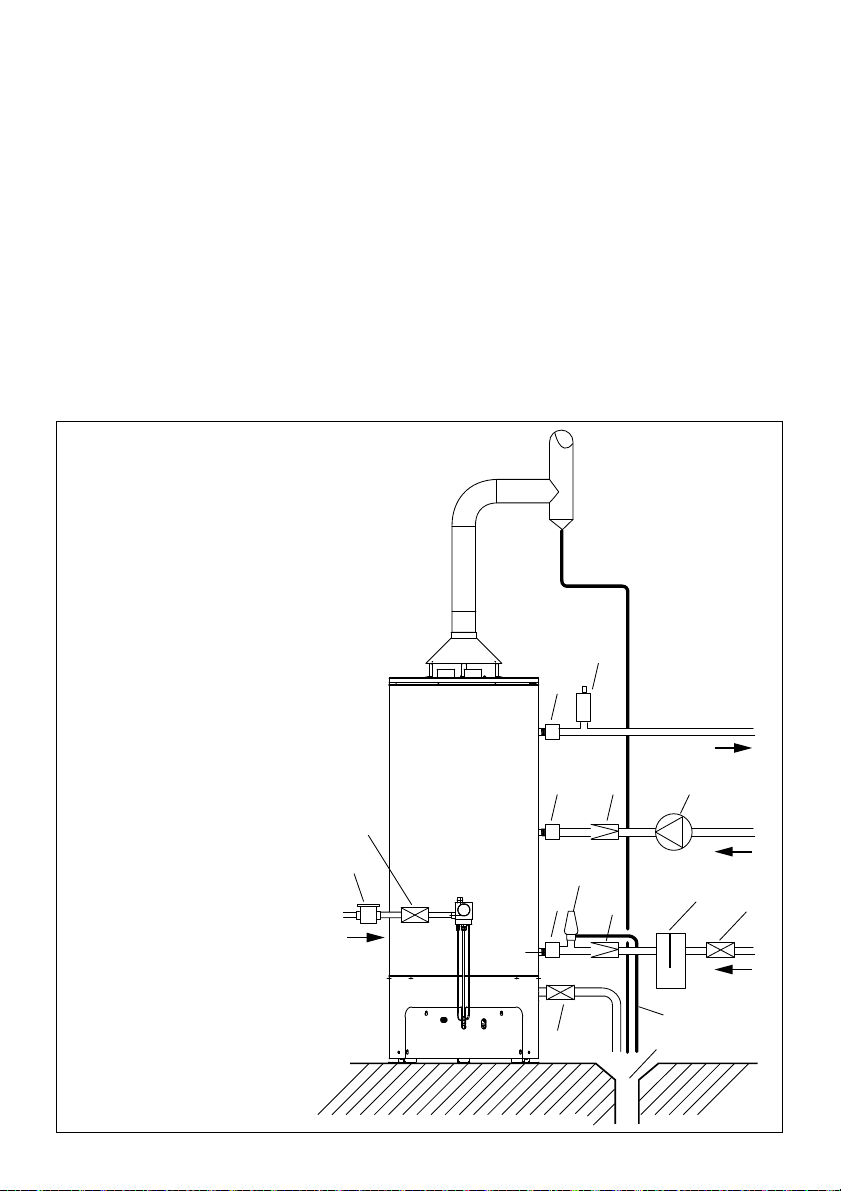

Applicare pertanto la valvola come
mostrato in figura prevedendo un pic-
colo imbuto di raccolta (gocciolatoio)
collegato allo scarico.
IMPORTANTE!
Se l’apparecchio viene installato in
zone con presenza di acqua dura (
>200 mg/l) è necessario installare un
addolcitore per limitare la precipitazio-
ne di calcare nello scambiatore.
La garanzia non copre i danni causati
dal calcare.

11
IT
SCARICO
Procedere con lo svuotamento dell’ap-
parecchio se questo dovesse rimanere
inattivo per lungo tempo.
All’atto della installazione prevedere tale
eventualità e collegare un rubinetto di
scarico al raccordo O.
PER SVUOTARE LO SCALDACQUA
È NECESSARIO:
• spegnere il bruciatore e chiudere l’ali-
mentazione del gas
• chiudere il rubinetto di intercettazione
a monte dell’apparecchio,
• aprire i rubinetti di utilizzazione a valle
dello scaldacqua,
• aprire il rubinetto di scarico collegato
al raccordo R.
RICIRCOLO
Qualora l’impianto di utenza compren-
da anche il circuito per la ricircolazione
dell’acqua sanitaria, utilizzare il raccordo
H. Il circuito sotto riportato schematizza
l’allacciamento da eseguire in questo
caso.
D
A
H
M
P
LK
C
B
N
E
E J I
J
G
O
E
F
A. Alimentazione gas
B. Rubinetto entrata del gas
C. Filtro gas
D. Utilizzazione acqua calda
E. Raccordo dielettrico isolante
F. Valvola sfiato aria
G. Valvola di sicurezza
H. Circuito di ricircolazione
I. Pompa di ricircolazione
J. Valvola di non ritorno
K. Rubinetto acqua fredda
L. Filtro acqua fredda
M. Alimentazione acqua fredda
N. Scarico della valvola di sicurezza
O. Rubinetto di svuotamento
P. Evacuatore acqua di scarico
R. Evacuazione dell’acqua di
condensa del camino

12
IT
ALLACCIAMENTO AL CAMINO
Gli apparecchi tipo B 11bs sono apparec-
chi a camera aperta previsti per essere
collegati ad un condotto di evacuazio-
ne dei prodotti della combustione verso
l’esterno del locale; l’aria comburente è
prelevata direttamente nell’ambiente in
cui lo scaldacqua è installato. Lo scarico
dei fumi è a tiraggio naturale.
Questo tipo di apparecchio non può
essere installato in un locale che non
risponde alle appropriate prescrizioni di
ventilazione come previsto dalle norma-
tive vigenti in materia.
Per non compromettere il regolare fun-
zionamento dell’apparecchio il luogo di
installazione deve essere idoneo in re-
lazione al valore della temperatura limite
di funzionamento ed essere protetto in
modo tale che l’apparecchio non entri
direttamente in contatto con gli agenti
atmosferici.
L’apparecchio è progettato per l’instal-
lazione a parete e deve essere installa-
to su una parete idonea a sostenerne il
peso. Nella creazione di un vano tecnico
si impone il rispetto di distanze minime
che garantiscano l’accessibilità alle par-
ti interne dell’apparecchio.
- È obbligatorio lo scarico all’esterno
dei gas combusti mediante un tubo
avente diametro minimo di 80 inserito
sulla cappa dell’apparecchio seguen-
do le istruzioni e le alternative delle
Norme (principalmente UNI-CIG 7129
e 7131).
- È importante che il camino abbia un
buon tiraggio.
- Evitare nel condotto di evacuazione
lunghi tratti orizzontali, contropenden-
ze e strozzature perchè causa di catti-
va combustione.
- Se il tubo di scarico attraversa locali
freddi, non riscaldati, è bene prevede-
re una isolazione termica onde evitare
la formazione di condense.
- In nessun caso la cappa fumi deve es-
sere eliminata, modificata o sostituita
in quanto parte integrale di tutto il si-
stema combustione dello scaldacqua
a gas.
- La corretta installazione del tubo di
scarico fumi è esclusiva responsabilità
dell’installatore.
IMPORTANTE
Per il corretto funzionamento degli ap-
parecchi a gas, è richiesto il perfetto
posizionamento della cappa fumi come
indicato nella figura.
Evitare assolutamente qualsiasi altro
tipo di installazione come negli esempi
riportati sotto.

13
IT
MONTAGGIO KIT CAPPA FUMI
E COLLEGAMENTO DEL SENSORE FUMI
Gli scaldacqua sono dotati di un dispo-
sitivo che ha la funzione di bloccare
l’arrivo del gas al bruciatore e quindi di
interrompere il funzionamento dell’appa-
recchio in caso di parziale o totale ostru-
zione della canna fumaria.
Tale dispositivo è composto da un termo-
stato (B) tarato a 70°C ± 3 (resistenza dei
contatti inferiore a 10 m ) fissato sul bordo
esterno della cappa fumi (A) e collegato
al giunto interrotto della valvola gas.
• Installate la cappa fumi orientandola
nella posizione più favorevole in riferi-
mento all’uscita dei cavi (C) del senso-
re (B) dall’apparecchio.
• Procedete alla normale accensione
dell’apparecchio.
Se l’apparecchio dovesse andare in
blocco procedere come segue:
• Attendere 10 minuti dopo il verificarsi
del blocco;
• Riavviare lo scaldacqua seguendo le
istruzioni per la normale accensione.
Se il difetto dovesse ripetersi, non in-
sistete nella riaccensione ma chiedete
l’intervento di un tecnico qualificato per
rimuovere la causa dell’inconveniente.
Verificare la corretta evacuazione dei
prodotti della combustione misurando
il contenuto di CO2alla portata termica
nominale. Tale valore non deve essere
superiore a quello riportato nella tabella
Dati Tecnici.
Se il valore risultasse superiore, far verifi-
care l’ecienza del sistema scarico fumi.
Nel caso in cui non sia possibile riportare
il valore del CO2a quanto indicato in ta-
bella Dati Tecnici non mettere in funzio-
ne l’apparecchio.
ATTENZIONE!!
IL SENSORE FUMI NON DEVE MAI ESSERE MO-
DIFICATO O MESSO FUORI SERVIZIO PER NON
COMPROMETTERE IL BUON FUNZIONAMENTO
DELL’APPARECCHIO.
EVENTUALI CATTIVE CONDIZIONI DI TIRAGGIO
POSSONO PROVOCARE IL RIFLUSSO DI GAS
COMBUSTI NELL’AMBIENTE DI INSTALLAZIONE.
PERICOLO DI INTOSSICAZIONE DA MONOSSI-
DO DI CARBONIO.
A
B
C
1
3
2

14
IT
ALIMETAZIONE GAS
ATTENZIONE!
L’installazione, la prima accensione, le
regolazioni di manutenzione devono
essere eettuate, secondo le istruzioni,
esclusivamente da personale qualifica-
to.
- Verificare che il tipo di gas erogato
corrisponda a quello indicato sulla tar-
ghetta dell’apparecchio
- Aprire porte e finestre
- Evitare la presenza di scintille e fiam-
me libere
- Gli apparecchi sono normalmente ta-
rati per funzionamento a gas metano
G20 (pci) 8100 kcal/m3 ca.; Nessuna
regolazione è pertanto richiesta con
questo gas. La taratura con gas diver-
si deve essere eseguita da personale
qualificato.
- L’allacciamento della tubazione del
gas alla valvola deve avvenire con
tubo da 1/2” G.
- Si consiglia l’inserimento di un rubi-
netto di arresto prima del gruppo gas.
- Il collegamento alla rete deve essere
eettuato con tubazione rigida (accia-
io, rame ecc...) E non con materiali ter-
moplastici e/o gommosi.
- Dopo aver tolto la calotta ed eettua-
to l’allacciamento alla rete, controllare
la tenuta del circuito gas mediante
soluzione saponosa. Non eettuare il
collaudo con fiamme.
Lo scaldacqua è provvisto di un anodo di
magnesio montato in caldaia. La durata
dell’anodo è proporzionale alla tempe-
ratura media, alla composizione chimica
dell’acqua e alla quantité dei prelievi.
È comunque preferibile procedere ogni
18-24 mesi alla verifica dell’anodo tenen-
do conto che esso deve presentare una
superficie abbastanza omogenea. Quan-
do il diametro scende al di sotto dei 10-
12 mm, è consigliabile la sua sostituzione
con un anodo originale.
NB: L’anodo è montato nella parte supe-
riore dell’apparecchio, sotto la calotta di
protezione.
IMPORTANTE!
PER ADATTARE LO SCALDACQUA
AD UN GAS DIVERSO DA QUELLO
DI TARATURA SI DEVE PROCEDERE
AL CAMBIO UGELLI.
SI CONSIGLIA DI ESEGUIRE IL
CAMBIO PRIMA DELL’INSTALLAZIONE
PER EVITARE LO SMONTAGGIO
DEL GRUPPO GAS.

15
IT
RISERVATO ALL’INSTALLATORE
Istruzioni per l’adattamento al funzionamento con gas diverso da quello di taratu-
ra.Da Gas Naturale (G20) a Gas liquido (G30-G31).

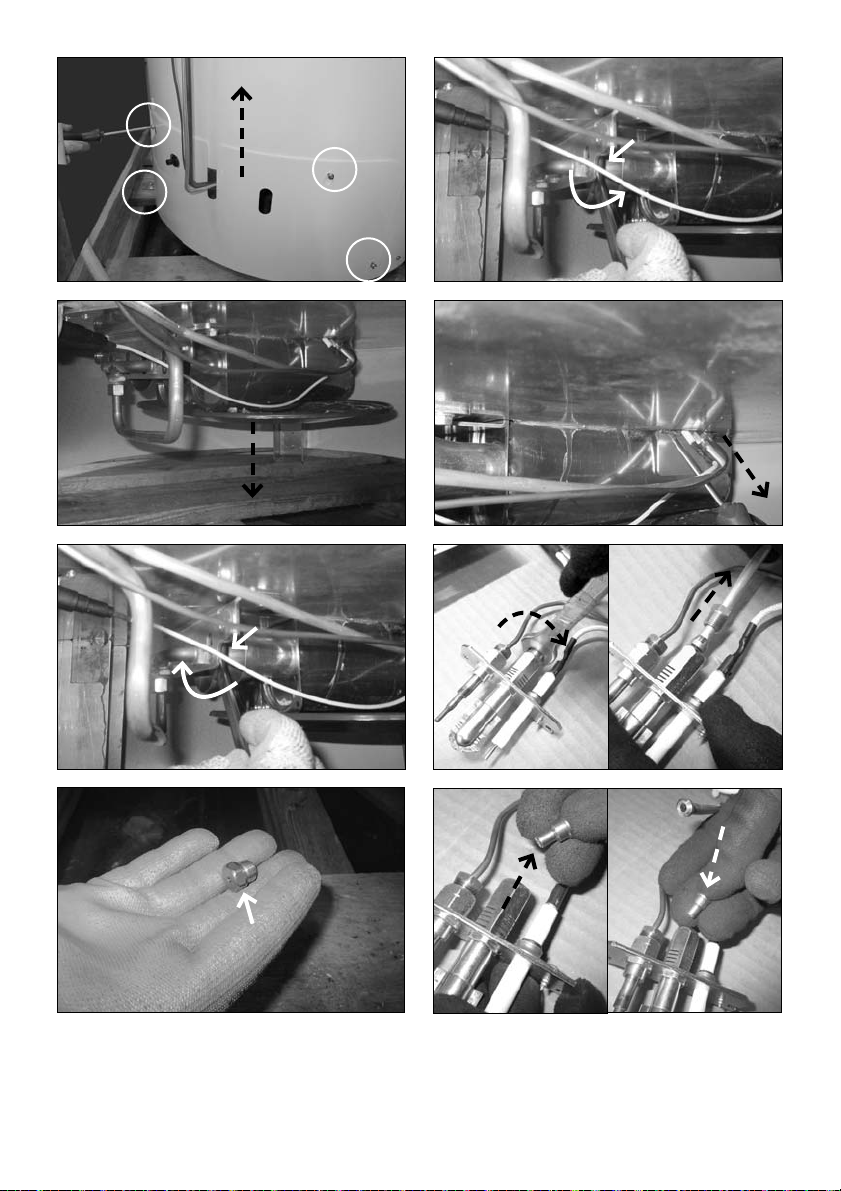

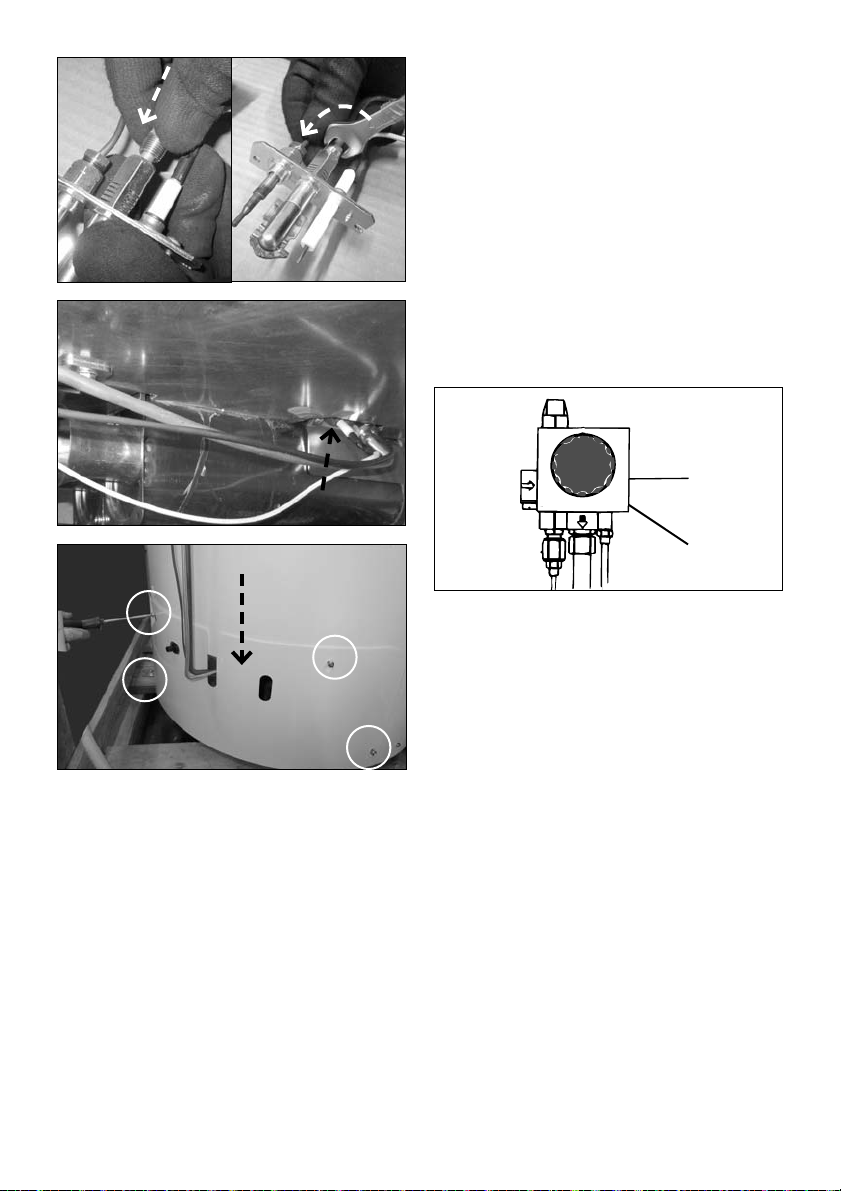

Per adattare lo scaldacqua ad un gas
diverso da quello di taratura, procedere
come illustrato nelle sequenza immagini.
Le misure dei fori degli ugelli, espresse
in centesimi di millimetro, sono riportate
nella tabella.
Non interporre ostacoli od ostruzioni
fra il foro dell’ugello e la bocca del tubo
“Venturi”
IMPORTANTE!
PER ADATTARE LO SCALDACQUA AD
UN GAS DIVERSO DA QUELLO DI TARA-
TURA SI DEVE PROCEDERE AL CAMBIO
UGELLI.
SI CONSIGLIA DI ESEGUIRE IL CAMBIO
PRIMA DELL’INSTALLAZIONE PER EVITA-
RE LO SMONTAGGIO DEL GRUPPO GAS.
3
14
15
16
15
17
2
5
1
9
12 10
10
11
16
15
15
7
6
13 AB
C
12
11
10
9
48

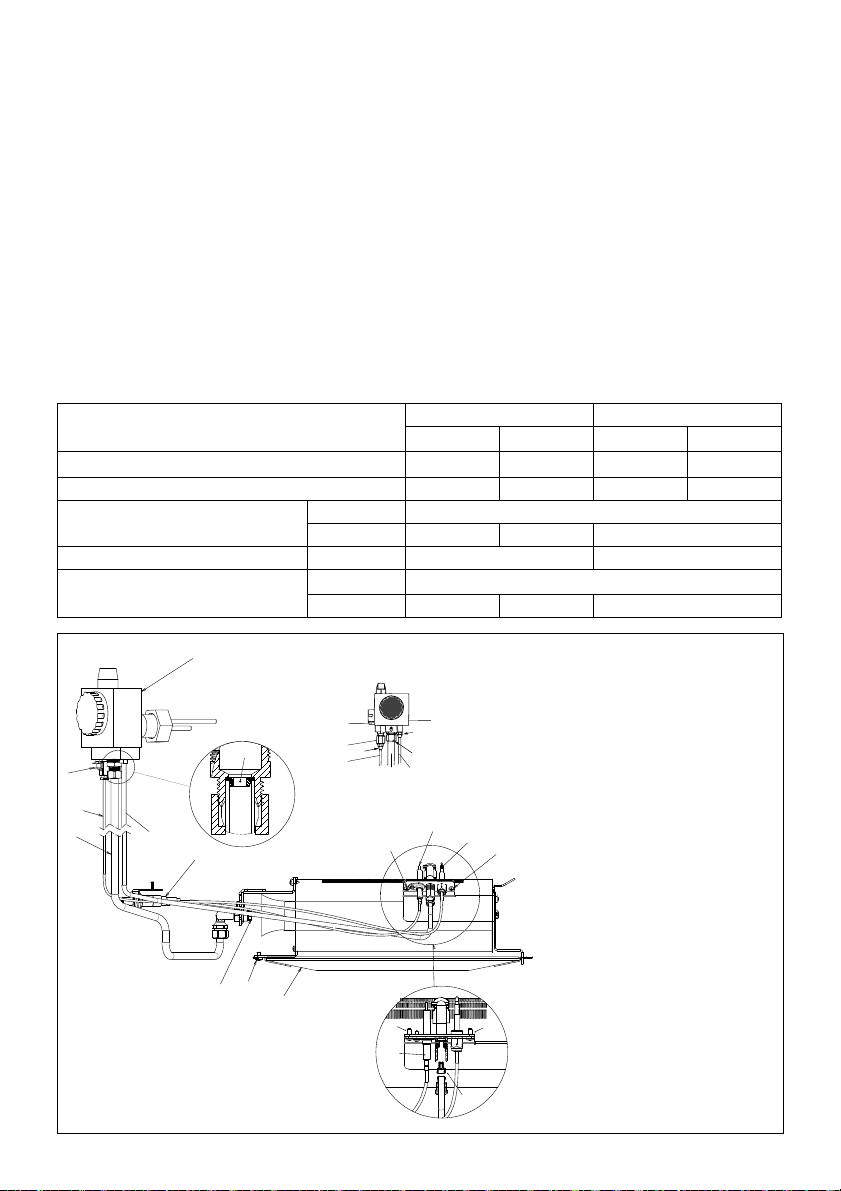

1. Valvola gas
2. vite fissaggio raccogli condensa
3. raccogli condensa
4. presa di pressione ingresso gas
5. Ugello principale
6. Accenditore Piezo
7. Complesso della fiamma pilota
8. Presa di pressione uscita gas
9. Raccordo al protettore fumi
10. Termocoppia
11. Tubo bruciatore principale
12. Tubo fiamma pilota
13. Diaframma
DETTAGLIO DEL GRUPPO
DELLA FIAMMA PILOTA:
14. Ugello bruciatore pilota
15. Vite di fissaggio del bruciatore
16. Elettrodo di accensione
17. Bruciatore pilota
TIPO DI GAS Gas naturale (metano) Gas Liquido
G20 G25 G30 G31
Pressione nominale di alimentazione [mbar] 20 25 29 37
Pressione al bruciatore [mbar] 18 21,6 27,9 34,9
Ugello principale [mm] quantità diametro in mm
2 2,9 3,4 1,9
Diaframma 1 4,5 3
Ugello bruciatore pilota quantità marcatura
12732 22

16
IT
AE
C
D
BF
F3 F4
F1 F2

17
IT
G
F7
F5 F6
CONTROLLO DELLA PRESSIONE DI
ALIMENTAZIONE.
La pressione del gas di alimentazione
viene misurata alla presa di pressione
8 (fig.H) per mezzo di un manometro ed
espressa in mbar.
REGOLAZIONE FIAMMA PILOTA
La regolazione si esegue agendo sulla
vite 18 (fig.H). La fiamma pilota è regolata
quando la sua lunghezza è di circa 2-3
cm ed investe la parte superiore della
termocoppia.
8
H
SISTEMI DI SICUREZZA
Per garantire la corretta funzionalità
dell’apparecchio, questi è dotato delle
seguenti sicurezze:
- Controllo di fiamma a termocoppia
interrompe l’ausso del gas in caso di
mancata presenza della fiamma pilota.
L’intervento ripetuto, non occasionale,
di questa sicurezza indica un funzio-
namento non corretto dell’apparec-
chio per cui è necessario l’intervento
di personale qualificato.
- Termostato di sovratemperatura
agisce con le stesse modalità della
termocoppia nel caso la temperatura
dell’acqua superi i 90° C; in questo
caso l’apparecchio non può essere
riacceso finchè non è stata evacuata
l’acqua calda. È tuttavia necessario
l’intervento di personale qualificato
per la rimozione della difettosità prima
della riaccensione dell’apparecchio.
18

18
IT
ANOMALIE DI FUNZIONAMENTO
Insuciente portata di acqua calda Fiamma con punta gialla La fiamma pilota non si accende La fiamma pilota si spegne Il bruciatore principale non si accende Temperatura dell’acqua calda troppo bassa Odore di gas combusti Elenco delle messe a punto e dei guasti INCIDENTI
X 1. Accenditore piezo difettoso o elettrodo guasto
X2. La fiamma della fiamma pilota non riscalda la termocoppia
oppure la termocoppia è guasta
X 3. La termocoppia non è ben assicurata al blocco di sicurezza
X X 4. Interruzione o forte diminuzione del gas
X X 5. Ugello della fiamma pilota ostruito
X 6. Non avete sucientemente premuto sul pulsante 18
X X 7. Arresto per guasto del termostato di sicurezza
X X 8. Il termostato di regolazione è registrato troppo basso
X 9. Cattivo contatto con le connessioni da PF
XX X
10. Cattivo funzionamento del PF,
straripamento dei gas combusti nella cappa fumi
11. Bruciatore sporco
X X 12. Insuciente portata di gas
X 13. Intervallo di tempo troppo breve tra due grossi prelievi di H2O
X 14. La pressione dell’acqua si è abbassata
X X 15. L’apparecchio è incrostato
X X 16. L’arrivo dell’acqua è parzialmente bloccato
X 17. Interruzione di corrente
X X 18. Arresto provocato dal protettore fumi

19
IT
TARGHETTA CARATTERISTICHE
0000000 00 14312 0000000
Anno di produzione Data produzione (referito giorno dell’anno)
numero di serie
La manutenzione è essenziale per la
sicurezza, il buon funzionamento e la
durata dell’apparecchio. Va eettuata in
base a quanto previsto dalle norme vi-
genti.
ATTENZIONE!
Prima di iniziare le operazioni di manu-
tenzione chiudere il rubinetto del gas e
dell’acqua dell’impianto sanitario.
Si raccomanda di eettuare sull’appa-
recchio, almeno una volta l’anno, i se-
guenti controlli:
1. Controllo della tenuta parte acqua.
2. Controllo della tenuta della parte gas
con eventuale sostituzione delle guar-
nizioni.
3. Controllo visivo dello stato comples-
sivo dell’apparecchio e della combu-
stione.
4. Controllo visivo della camera di com-
bustione ed eventuale pulizia del bru-
ciatore.
5. A seguito del controllo punto 3 e 4,
eventuale smontaggio e pulizia dell’u-
gello.
6. Regolazione per una corretta portata
del gas.
7. Verifica del funzionamento dei sistemi
di sicurezza acqua (limite temperatura
e pressione limite).
MANUTENZIONE 8. Verifica del funzionamento dei siste-
mi di sicurezza gas (mancanza gas o
fiamma, valvola gas, ecc.)
9. Verifi ca delle caratteristiche di ventila-
zione del locale.
10.Verifi ca delle caratteristiche di eva-
cuazione dei prodotti della combu-
stione.
NB: Il corpo interno dello scaldacqua
non deve, durante tale operazione, su-
bire colpi che possano danneggiare il
rivestimento protettivo interno.
Informazioni per l’Utente
Informare l’utente sulla modalità di fun-
zionamento dell’apparecchio.
In particolare consegnare all’utente il
manuale di istruzione, informandolo
che deve essere conservato a corredo
dell’apparecchio.
Inoltre far presente all’utente quanto se-
gue:
- Come impostare la temperatura ed
i dispositivi di regolazione per una
corretta e più economica gestione
dell’apparecchio.
- Far eseguire, come da normativa, la
manutenzione periodica dell’impianto.
- Non modificare, in nessun caso, le im-
postazioni relative all’alimentazione di
aria di combustione e del gas di com-
bustione.

20
IT
DATI TECNICI
Identificativo del modello del fornitore
SGA X 500
AG LNX 500
TES X 500
Modello 500
Certificato CE 051CT4892
Capacità nominale I 500
Capacità reale I 447
Pressione nominale bar 7
Portata termica nominale kW 22,5
Potenza utile kW 19,4
Tempo di riscaldamento ACS t 15°C a 60°C min. 72
Portata acqua calda
Erogazione a 30K I/h
556
Erp
Profilo di carico dichiarato
XXL
Ecienza energetica di riscaldamento dell’acqua ηwh % 65
Classe energetica B
Consumo quotidiano di energia elettrica Q
elec
kWh --
Consumo quotidiano di combustibile Q
fuel
kWh 37,940
Livello di potenza sonora L
WA
dB 59
Emissioni di ossido di azoto (potere calorifico superiore) [mg/kWh] 33
Consumo annuo di energia elettrica AEC kWh/annum --
Consumo annuo di combustibile AFC GJ/annum 28,1
Acqua mista a 40°C V40 l 690
Temperatura di Set-point “out of the box” °C 50
Setting di riferimento del termostato 3
Pressione di allacciamento gas
Metano G20 mbar
20
Gas liquido (butano) G30 mbar 28 ÷ 30
Gas liquido (propano) G31 mbar 37
Consumo di gas
Metano G20 m
3
/h 2,38
Gas liquido (butano) G30 kg/h 1,77
Gas liquido (propano) G31 kg/h 1,75
Valori dei gas di combustione
Pressione di tiraggio mbar
0,015
Quantità massica fumi g/sec 88
Temperatura gas di scarico °C 129
Per la lista dei modelli equivalenti fare riferimento all’allegato A, parte integrante di questo libretto.
I prodotti privi dell’etichetta e della relativa scheda per insiemi di scaldacqua e dispositivi solari, previste dal regola-
mento 812/2013, non sono destinati alla realizzazione di tali insiemi.
