Ariston ST45PE-VN User manual

GB Electric instant water heater
Bình đun nước nóng tức thời VN
ST45PE - VN
PHẠM VI SỬ DỤNG
MODEL SCOPE

Thank you for purchasing our instant water heater. Please read the instruction carefully
before use.
DESCRIPTION OF WATER HEATER
(See Fig.1)
13.Main PCB
1
GB
20.Flow sensor
14.Pump
16.Copper base
17.Inlet NTC
19.ELCB PCB
21.Outlet pipe
1.Front cover
2.LED screen
3.HMI panel
4.ELCB buttons
5.Setting buttons
6.Filter
7.Stop valve
8.Mounting Terminal
9.Hand shower
10.Adjustable shower holder
11.Slider ail
12.Flexible hose
18.Pump PCB
22.Terminal block
24.Outlet NTC
23.Zero sequence current transformer
25.Heater tank
26.Bottom cover
27.Thermostat
15.Triac PCB
28.Soap tray

2
GB
Possible failures and troubleshooting
Problem Screen
display
ELCB
lamp
(if any)
Heating
Iconchecking actions
OFF OFF OFF
1) Make sure power supplier is available, bychecking
house power supplyvoltage;
1) Make sure the water heater is turnedON, bypressing
ON/OFF button;
2)Make sure product is not in coldwater model (all 3
personal model icons off means that the product is in cold
water model)
3) Make sure water pipe connection is right (inlet on right,
outlet on left).
ON ON ON
1) Make sure the wate flow rate is not too big(over
6L/min), byreducingthe flow rate through water valve
regulation;
ON OFF OFF 1) Make sure the "test" button is not mistakenlypressed, b
y
pressingthe "reset" button.--only for models with ELCB.
display
"E*"
ON OFF 1) Stopto use water heater, call service technician.
/ Blinking/1) Stopto use water heater, call service technician.
1) Make sure temperature settingis not too small, by
choosinghigher temperature setting.
2)Make sure the wate flow rate is not too big(over
6L/min), byreducingthe flow rate through water valve
regulation;
ifflow rate too big, the outlet temperature indicatedon
screen duringheatingwill not be able to reach the setting
temperature.
3) Measuringthe actual voltage WHEN heatingto make
sure voltage dropnot too big.
Byincreasingsectional area of, or reducinglength ofthe
power supplycable couldimprove the problem.
4)Make sure power supplier voltage not too small, by
checkinghouse power supplyWITHOUT heating.
ON ON OFF
ON
Water cold, no
temp increase
(Flow rate
normal)
Water temp
increased, but
not warm
enough
ON ON

3
GB
Problem Screen
display
ELCB
lamp
(if any)
Heating
Iconchecking actions
1) Make sure the water pressure is bigenough to provide
youconfortable water flow rate.(for water heater without
pump, water tankshouldbe at least 3meters higher than
water heater)
2)Make sure there are no dirtyblocks the water flow, by
cleaningthe filter, which is built in the water valve.
3) Make sure there are no dirtyblocks the nozzles of
shower head.
4)Make sure there are no bottle neckBetween the water
inlet pipe andthe main water supplier point;
Triangle icon
blinking
///1) Checkifinlet temp higher than settingtemp.
house light
frickering
when heating
ON ON ON
1) Measuringthe actual voltage WHEN heatingto make
sure voltage dropnot too big. (voltage dropshouldbe less
than 10%).
Byincreasingsectional area of, or reducinglength ofthe
power supplycable couldsolve the flickeringproblem.
Flow rate too
small ///

TECHNICAL DATA
For technical characteristics, please refer to the appliance data plate.
WARNING
1. Products manufactured by us are safe when they are installed, used and maintained in accordance
with our instruction and recommendations. Always refer to this manual if you have any doubt.
2. The appliance must be earthed. Improper grounding could cause electrical shock.
3. If any of the follow conditions occur, immediately switch off the mains and contact to Ariston service
agent for repair. Never attempt to repair the unit yourself.
- ELCB and Heater lamps do not light up.
- The Heater begins to make an odd noise, smell or smoke.
- Water temperature cannot be controlled.
- The heater shower signs of a distinct change in performance.
- If found water leakage from inside.
4. When the shower is usedby someone such as child, elderlyperson, sickperson andphysically
handicapped person, the person concernedis kindlyrequestedto payattention andcheckthe shower
temperature by hand fromtime to time.User is advisedto test andadjust the water temperature
before using.
5. During lighting/thunder, switch off the electric supply in advance to protect the shower unit against
possible damage.
6. The earth continuityconductor ofthe electrical installation must be effectivelyconnectedto all exposed
metal parts of the appliance and services in the room, which the heater is to be installed to conform
to local regulations and ensure proper earthing/grounding for ELCB to be effective.
7. Shower head must be descaled regularly.
8. Do not switch on if there is a possibility that the water in the heater is frozen.
9. No control valve or fitting can be fitted to the water outlet.
10. User is advised to test and adjust the water temperature before bathing.
4
GB
Rated voltage
Rated power
Min.water pressure
Max.water pressure
Rated water pressure
Product code
Model description
xx
xx
xx
xx
xx
xx
xxxxxxxx

1. Installation must be carried out by qualified personnel and in compliance to
the local authority regulations.
2. This heater must be permanentlyconnectedto the direct main current supply.
The use of a plug and socket is not recommended.
3. For the correct size of wire conductor corresponding to different electrical
loading, please refer to table1.
4. This heater operates at a minimum water pressure of 30kPa and 20kPa for
without pump model and with pump model, respectively and at a maximum
water pressure of 380kPa.
5. This heater will not function if there is insufficient water flow to trigger the
flow switch.
7. The thermostat will automatically cut off the power supply if it has sensed
an abnormal rise in showering water temperature. Only qualified technicians
are allowed to reset the thermal cut-out built inside the appliance.
8. To avoid accidentally scalding, user is advised to operate the heater under
a water pressure above 30kPa at the inlet.
1. Select a suitable position in the bathroom.
Caution before
installation!
INSTALLATION INSTRUCTION
Install the
appliance
5
GB
6. The built-in ELCB will automatically cut off the power supply in case there
is a current leakage above 15mA. (ELCB model only.)
2. Remove the screw A-(fig. 2b) at the bottom of the unit and lift up the front
3. Mark the screw points of the heater base on the wall. The heater position
should be 1.5 meter from the bathroom floor.
4. Markthe screws points of the slider rail set beside the heater. It is
recommended the top of the portion is in same level with the top of the heater.
5. Use 6mm diameter drill and make the wall plug holes for heater and shower
accessory to 35mm depth.
6. Insert the wall plugs and mount the heater firmly in position with the screws
provided.
7. To mount shower accessory, remove the terminal cover from the mounting
terminal andscrew the mountingto position.Close the cover. Insert the shower
holder and soap tray into the slider rail. Mount the slider rail to the mounting
terminal and screw the second mounting to position. Close the cover.
cover and then unhook the two parts. Be careful not to break the hooks which
locate at the top of the front cove

*THE WATER INLET AND OUTLET MUST BE INSTALLED CORRECTLY;
OTHERWISE THE HEATER CAN NOT FUNCTION.
*DO NOT USE PLUMBING CEMENT ON CONNECTION. IF NECESSAY, USE
ONLY THREAD OR SEALING TAPE.
1. Connect the stop valve to the water inlet with rubber washer. Use correct
tools to tighten and be careful not to break the plastic nut.
2. Connect the incoming water piping end to the stop valve (1/2’’ BSP).
3. Connect the soft hose and hand shower to the outlet of the heater; be sure
to put in the rubber washer.
4. Hook the hand shower to the shower hanger and adjust to your ideal position.
IMPORTANT: the ‘Water Outlet’ can only be fitted to the soft hose
and hand shower set provided. NO CONTROL VALVE OR FITTING
CAN BE FITTED TO THE WATER OUTLET.
In the condition ofwithout power supply, turn on the water mains to drain out all
plumbing dirt and to fill up the heater tank. Check for any water leakage.
IMPORTANT: this step will prevent damage to the heating element.
Water
connection
Testing
connection
Electrical
connection
IMPORTANT WARNING
-This appliance must be EARTHED. Improper grounding could cause
electrical shock.
Additional electric switch should be far away from the water heater (out
of reach of shower spray).
-Remember to switch off at mains before carrying out any electrical work.
1. Use double coated flexible cable having nominal cross-sectional area which
could be seen in table 1.
2. lead the power cable from the circuit breaker to “ON/OFF” double bipolar
switch (which having a contact opening at least 3mm in all poles) outside the
bathroom, then lead a cable connected to terminal blockinside the unit(fig.3a).
3. Insert the cable through core hitch ‘A’ for side entry or hole ‘B’ below the
bottom cover for wall embedded cable (fig.3b).
4.Connect the cable to terminal block and fully tighten them as follow(Fig. 3b).
BROWN or RED for LIVE (L)
BLUE or BLACK for NEUTRAL(N)
GREEN or GREEN/YEOLLOW for EARTH(E)
5. Make sure the wiring connection is tight, then close the front cover.
6. Fix back the screw A.
6
GB

Starting IMPORTANT:
THE HEATER TANK MUST BE FILLED UP WITH WATER BEFORE TURN
ON THE ELECTRICITY SUPPLY THIS IS TO PREVENT ANY DRY BURNT
DAMAGE TO THE HEATING ELEMENT.
SHOULD TURN OFF THE HEATER BEFORE TURN OFF THE STOP VALVE.
OTHERWISE, IT WILL COME OUT A PERIOD OF HOT WATER IFRESTART
THE HEATER IN SHORT TIME, OR CAUSE CONFUSION ON OPERATION
LOGIC DUE TO SPECIAL DESIGN.
7
GB
The outlet temperature might be unstable ifthe inlet water pressure or the voltage
change sharply.
1. Turn on the water supplyandthe stopvalve, andthen wait until the water flow
through the hand shower.
2. Switch on the electrical supply and the ELCB lamp will light on.
3. Press the ON/OFF button, the heater will begin to workandhot water will come
out in a few seconds.Change the settingtemperature by press the “+”or “-”button,
the higher the temperature setting, the hotter is the shower.
4.Press the icon person 1/2/3, it will go to the related setting temperature. This
settingvalue will be memorizedeven ifpower off.
5. The outlet temperature may not be able to reach the setting temperature if
the incoming water supplyfromthe mains is too coldor the flow rate is too high.
In this case, you can reduce the water flow rate which will leadto increase the
outlet temperature, but it is still not necessarily able to reach the setting
temperature in case the water supply really cold.
6. The built-in ELCB will self-check every time when using the product.
7. The height and the direction of the shower holder are adjustable. Depress
the release button and slide the shower holder to the desired position. Move
the handshower to the desiredangle.Aratchet mechanismin the shower holder
will holds the hand shower in the selected position (fig.4).
8.Press the ON/OFF button to turn off the power, then turn off the water valve.
For pump model:
Long press ON/OFF button for 4 seconds, activate/deactivate pump function.

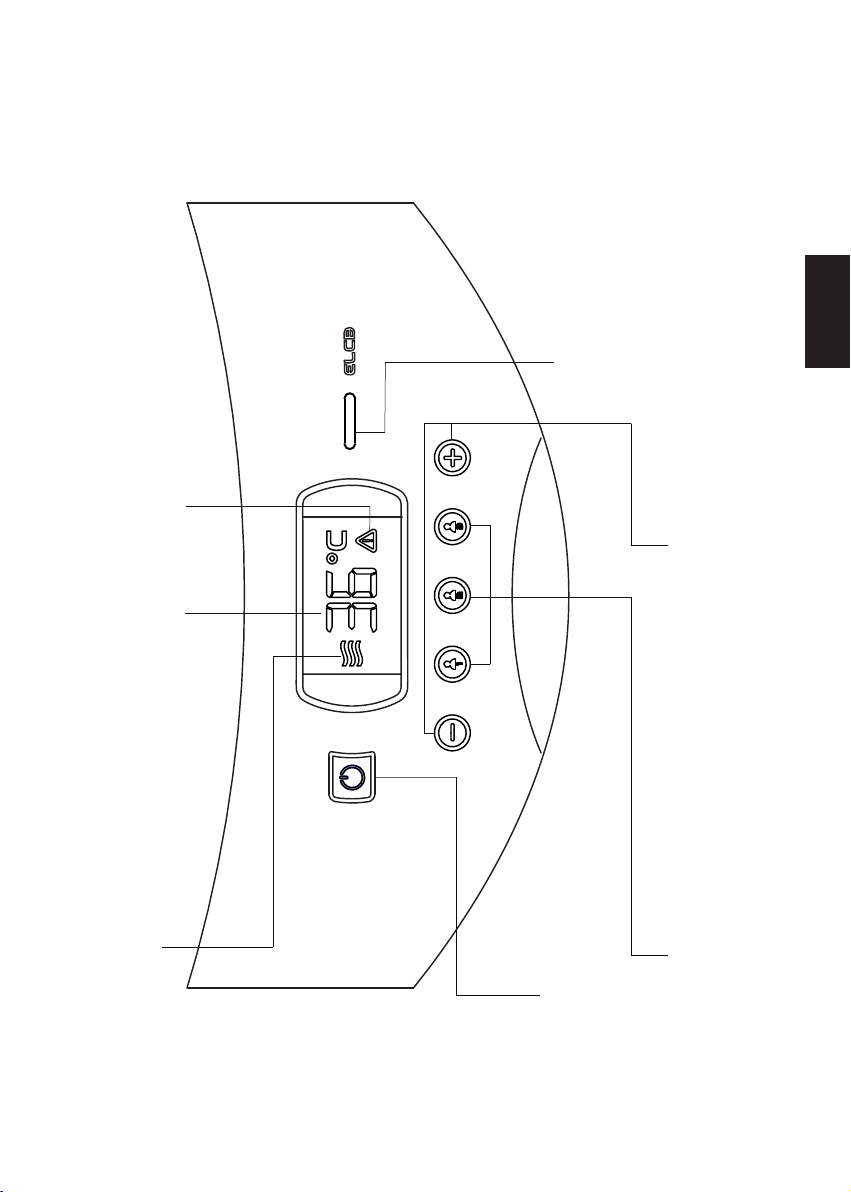

HMI Explanation
8
GB
ON/OFF button
Press this button to turn on/off the heater.
Temperature setting button Press “+” / “-” to increase/reduce the setting temperature.
ELCB lamp This lamp keeps on when ELCB function works properly, it will blink if detects current leakage.
Personal setting button Each button could remeber one setting temperature even if power off, to get the previous setting value by press the corresponding icon.
Inlet high temperature warning The triangle icon will blink and heater stops heating when the inlet temperature is higher than the setting temperature.
Temperature display Display the outlet temperature, or display the setting value during setting.
Heating icon This icon keeps on when it’s heating water

For ELCB models only, refer to fig. 5
To make sure ELCB function work properly, this procedure is recommended
to test at least once a month.
After turn on the electricity and water supply, press the “TEST” button, the red
reset handle will drop out. Push up the reset handle to resume back the power
supply.
If the reset handle does not drop out after you press the TEST button, switch
off the mains supply and contact your sales agent for repair. NEVER try to
repair the unit by yourself.
Do not use thinner, alcohol, petrol or any other organic solution to clean the set,
use only a damp cloth with mild detergent.
MAINTENANCE
Test the ELCB
regularly
Cleaning
precaution
9
GB
Clean the filter There are two filters located at the stop valve, one is mesh filter (installed at
the incoming water supply); the other one is the built-in filter as shown in fig.5a.
Clean the two filters regularly to prevent blockage. Remove the built-in filter
by turning it anti clockwise as shown in fig.6a. Take out the filter and flush it
with water to remove any trapped sediments, as shown in fig.6b.
Note; the specification, actual product‘s cosmetic design and accessories parts
shown are correct at the time of printing and may be subjected to change
without prior notice.
regularly
This innovative adjustable Handshower has 5 different spray actions.
The actions are described as fig.7.
Others

10
VN
Cảm ơn quý khách đã sử dụng bình đun nước nóng tức thời của chúng tôi.
Vui lòng đọc kỹ quyển hướng dẫn này trước khi sử dụng.
MÔ TẢ BÌNH ĐUN NƯỚC NÓNG TỨC THỜI
(See Fig.1)
2.Màn hiển thị LED
5.Nút điều chỉnh chế độ
1.Cụm mặt trước
3.Mặt nạ trang trí HMI
4.Nút ấn ELCB
6.Đầu lọc
7.Van điều chỉnh
28.Khay đựng xà phòng
16.Đĩa đồng
23.Cuộn cảm ZCT (1)
22.Cầu đấu
19.ELCB PCB
17.NTC vào
20.Cảm biến lưu lượng (1)
21.Ống nước ra
24.NTC ra (2)
25.Bầu đun
18.Bơm PCB
15.Triac PCB
26.Cụm mặt sau
27.Bộ điều chỉnh nhiệt độ
8.Giá treo tường trên
9.Vòi sen
10.Giá treo điều chỉnh
11.Thanh trượt
12.Dây mềm
14.Bơm (2)
13.Mạch PCB

11
VN
Nhưng sự cố có thường gặp và cách khắc phục
Vấn đề
Màn
hình
hiển thị
Đèn
ELCB
(nếu có)
đèn báo
đốt
nóng Kiểm tra hoạt động
TẮT TẮT TẮT1) Hãybảo đảm nguồn điện được cấp phù hợp
1) Bảo đảm máynước nóngđược BẬT bằngcách ấn nút
ON/OFF
2)Bảo đảm sản phẩm khôngởchếđộ nước lạnh (tất cả3
biểu tượngđèn cánhân đều tắt tươngđươngsản phẩm đ
angởchếđộ nước lạnh)
3) Bảo đảm vị tríkết nối ốngnước đúngvị trí(ốngnước
cấp bên phải, ốngnước ra bên trái)
BẬT BẬT BẬT1) Bảo đảm lưu lượngdòngchaykhôngquá lớn (<= 6L/ph
út), giảm lưu lượngnếu cần thiết điều chỉnh van nước vào
BẬT TẮT TẮT
1) Hãychắc chắn nút "Test" khôngbị ấn lỗi.
Khách hàngcóthểkhởi độnglại bằngcách ấn nút
"Reset"(Chỉáp dụngvới model cóELCB)
Hiện "E*" BẬT TẮT1)Dừngsửdụng, gọi đại lý/ dịch vụ
/ Blinking/1)Dừngsửdụng, gọi đại lý/ dịch vụ
1) Bảo đảm nhiệt độ thiết đặt khôngquá nhỏbằngcách
thiết đặt nhiệt độ cao hơn
2)Bảo đảm lưu lượngdòngchaykhôngquá lớn (<= 6L/ph
út), giảm lưu lượngnếu cần thiết.
Nếu lưu lượngquá lớn, nhiệt độ nước ra hiện thịtrên màn
hình cóthểkhôngđạt đến mức nhiệt độ thiết đặt
3) Điều chỉnh điện áp thực tếkhi đốt nóngđể đảm bảo sụt á
pkhôngquá lớn.
Hãytăngtiết diện dâyhoặc giảm chiều dài dâycấp để xử lý
hiện tượng
4)Bảo đảm điện áp cấp khôngquá nhỏ, hãykiểm tra điện á
pkhi khôngđốt nóng
Nước lạnh
Nhiệt độ nước
không
tăng(Lưu
lượngnước
chảybình
thường)
Nhiệt độ nước
tăngnhưng
nước khôngđủ
ấm
BẬT BẬT BẬT
BẬT BẬT TẮT

VN
Nhưng sự cố có thường gặp và cách khắc phục
12
Vấn đề
Màn
hình
hiển thị
Đèn
ELCB
(nếu có)
đèn báo
đốt
nóng Kiểm tra hoạt động
1) Bảo đảm áp lực nước đủ lớn (két nước nên đặt cao hơn
ít nhất 3mét so với máy nước nóng)
2)Bảo đảm khôngcócặn bẩn ngăn dòngchảy, hãylàm
sạch lưới lọc
3) Bảo đảm khôngcócặn bẩn tronglỗphun của vòi sen
4)Bảo đảm khôngcónút thắt cổchai giữa đườngnước và
o và điểm cấp nước
Biểu tượng
tamgiác nhấp
nháy
/ / / 1) Kiểm tra nếu nhiệt độ nước vào cao hơn nhiệt độ thiết đ
ặt
Đén nhấp nháy
khi đốt nóngBẬT BẬT BẬT
1) Đo điện áp vào thực thếkhi đốt nóngđể chắc chắn sụt á
pkhôngquá lớn (Sụt áp khôngnên lớn hơn 10%)
Hãytăngtiết diện dâyhoặc giảm chiều dài dâycấp để xử l
ý hiện tượng
Lưu lượngqu
ánhỏ/ / /

CẢNH BÁO
.
13
THÔNG SỐ KỸ THUẬT
Vui lòn g tham khảo nhãn tem thông số kỹ thuật bên thân máy để biết các thông số kỹ thuật của máy
1. Sản phẩm sẽ được sử dụng an toàn khi lắp đặt, sử dụng và bảo dưỡng theo hướng dẫn và yêu cầu
của nhà sản xuất. Luôn kiểm tra theo hướng dẫn sử dụng nếu có bất cứ vấn đề gì xảy ra.
2. Thiết bị phải được nối đất theo tiêu chuẩn. Đấu nối không đúng có thể là nguyên nhân gây giật điện.
3. Nếu có bất kỳ hiện tượng lạ nào sau đây, lập tức cắt cầu dao điện và liên lạc với các trung tâm dịch
vụ để kiểm tra và sửa chữa. Không được tự ý sửa chữa sản phẩm:
- Đèn ELCB và đèn báo máy hoạt động không sáng.
- Khi máy có tiếng kêu lạ, có mùi khét hoặc bốc khói.
- Không thể điều chỉnh nhiệt độ nước.
- Khi máy xuất hiện những dấu hiệu khác biệt làm thay đổi hoạt động.
- Khi thấy nước rò rỉ từ trong máy
4. Khi bình đun nước nóng tức thời được sử dụng bởi trẻ em, người già, người bị bệnh và người khuyết
tật, Quý khách vui lòng chú ý kiểm tra nhiệt độ sản phẩm thường xuyên. Khách hàng nên thường xuyên
kiểm tra và điều chỉnh nhiệt độ nước trước khi sử dụng.
5. Khi có sấm sét, hãy tắt nguồn sản phẩm để bảo vệ sản phẩm tránh bị hư hại.
6. Đảm bảo nối đất phải có hiệu quả đối với tất cả các chi tiết kim loại của thiết bị và dịch vụ trong phòng,
máy nước nóng phải được lắp đặt phù hợp với hệ thống an toàn điện của địa phương để đảm bảo chức
năng chống giật của máy có thể hoạt động tốt.
7. Thường xuyên vệ sinh tay sen sản phẩm.
8. Không bật máy nếu nước có khả năng bị đóng băng.
9. Không lắp van nước hoặc lọc nước ở đầu nước ra.
10. Khách hàng nên thường xuyên kiểm tra và điều chỉnh nhiệt độ nước trước khi tắm.
VN
Điện áp danh định, tần số dòng điện
Công suất tối đa, dòng điện danh định
Áp suất nước tối thiểu
Áp suất nước tối đa cho phép
Cấp bảo vệ và áp suất làm việc
cho phép
Mã sản phẩm
Kiểu máy
xx
xx
xx
xx
xx
xx
xxxxxxxx

.
14
1. Việc lắp đặt phải tuân theo các quy đinh ở địa phương và phải được thực
hiện bởi nhân viên kỹ thuật có tay nghề.
2. Máy phải được nối chắc chắn và trực tiếp với nguồn điện ổn định. Không
nên dùng phích cắm và ổ cắm điện.
3. Sử dụng dây dẫn có kích cỡ phú hợp với từng loại công suất điện năng
của máy. Vui lòng tham khảo BẢNG 1 để chọn đúng kích thước dây dẫn.
4.Bình đun nước nóng tức thời hoạt động với áp suất nước tối thiểu
30kPa với kiểu không bơm và 20kPa với kiểu có bơm, áp suất nước tối
đa là 380kPa.
5. Bình đun nước nóng tức thời sẽ không hoạt động nếu không đủ lưu lượng
để đóng công tắc lưu lượng.
6.Cầu dao chống dò điện - ELCB sẽ tự động ngắt nguồn điện cấp vào máy
trong trường hợp có dòng rò lớn hơn 15mA (Chỉ áp dụng với kiểu máy có
ELCB).
7.Công tắc ngắt quá nhiệt sẽ tự động ngắt nguồn điện cấp vào máy nếu
nhận thấy nhiệt độ nước cao bất thường. Chỉ có các nhân viên kỹ thuật có
tay nghề mới được phép khởi động lại công tắc
8.Để tránh tai nạn về bỏng, khác hàng nên để thiết bị hoạt đống với điều
kiện áp lực nước tại đầu vào trên 30kPa.
1. Lựa chọn vị trí phù hợp trong phòng tắm.
Chú ý trước khi
lắp đặt !
HƯỚNG DẪN LẮP ĐẶT
Lắp đặt
thiết bị
VN
3. Đánh dấu vị trí bắt máy lên tường. Vị trí khuyến nghị khi treo bình là 1.5m
4. Đánh dấu vị trí vít thanh trượt bên cạnh bình đun nước nóng tức thời. Nên
lắp đặt sao cho vị trí cao nhất thanh trượt tương đương với bình.
từ sàn phòng tắm.
5. Khoan lỗ đường kính 6mm, chiều sâu 35mm trên tường.
6. Đóng nở nhựa và vít treo đi kèm.
7. Để treo phụ kiện, tháo nắp đậy của giá treo tường trên và bắn vít cố định
vị trí. Đóng nắp đậy. Lắp khay đựng xà phòng và giá treo với thanh trượt.
Treo thanh trượt với giá treo tường trên và bắn vít cố định thứ 2. Đóng nắp
chụp.
2. Tháo vít A (hình 2b) ở đáy thiết bị và nhấc cụm mặt trước
lên,tháo móc gài giữa vỏ trước và vỏ sau. Chú ý không làm gẫy
móc gài tại vị trí đỉnh của cụm mặt trước.

Kết nối
nguồn nước
15
VN
*KHÔNG SỬ DỤNG XI-MĂNG TẠI VỊ TRÍ KẾT NỐI. TRONG TRƯỜNG
HỢP CẦN THIẾT,CHỈ SỬ DỤNG REN HOẶC BĂNG TAN
*ỐNG NƯỚC VÀO VÀ RA PHẢI ĐƯỢC LẮP ĐẶT CHÍNH XÁC,
NẾU KHÔNG BÌNH KHÔNG HOẠT ĐỘNG
1. Bắt van khóa vào đầu nước vào, dùng đệm cao su. Sử dụng công cụ
thích hợp để vặn chặt vừa đủ, tránh làm vỡ đai ốc bằng nhựa.
2. nối đường cấp nước vào phần sau của van, dùng
(1/2” BSP)
ống nước có đầu nối ren
3. Nối ống mềm từ bộ vòi sen vào đầu nước ra, hãy chắc chắn sử dụng đệm
cao su.
4. Treo vòi sen lên giá đỡ và điều chỉnh góc vòi sen thích hợp
Chú ý: Chỉ được lắp bộ vòi sen cấp cùng với bình vào đầu nước ra.
KHÔNG ĐƯỢC SỬ DỤNG BẤT KỲ LOẠI VAN, ỐNG NỐI NÀO KHÁC
Ở ĐẦU NƯỚC RA CỦA MÁY.
Trong điều kiện không có nguồn điện, mở nguồn nước để xả cặn trong máy
và cấp nước trong bình đốt. Kiểm tra xem có hiện tượng rò nước hay không.
Chú ý: Bước kiểm tra này để ngăn chặn các nguy cơ có thể gây hư hỏng
thanh đốt.
Kiểm tra
các kết nối
Kết nối
hệ thống điện
CHÚ Ý QUAN TRỌNG
- Bình đun nóng tức thời PHẢI ĐƯỢC NỐI ĐẤT một cách tin cậy
- Công tắc đóng mở phải được để xa bình đun nước nóng tức thời
( tránh xa tầm phu của vòi sen)
- Cắt nguồn điện cấp cho máy trước khi thực hiện bất cứ thao tác nào
với hệ thống điện của máy
2. Nối cáp từ cầu dao chính đến một công tắc Tắt/Bật 2 cực bên ngoài phòng
tắm (có khoảng cách giữa các tiếp điểm khi mở tối thiểu 3mm), sau đó nối từ
công tắc đến cầu đấu dây trong máy (hình 3a)
1. Sử dụng cây cáp mềm 2 lớp bọc với tiết diện tra trong bảng 1
3. Luồn cáp qua màng cao su A bên sườn máy hoạc lỗ B phía sau máy
(lỗ dành cho cáp chôn tường) như hình 3a
4. Nối cáp vào cầu đấu dây trong máy và xiết chặt theo thứ tự như sau:
NÂU hoặc ĐỎ cho dây PHA (L)
XANH LỤC hoặc ĐEN cho dây TRUNG TÍNH (N)
XANH LÁ hoặc XANH - VÀNG cho dây nối đất (E)
5. Kiểm tra kỹ tất cả các kết nối xem đã nối đúng và xiết chặt chưa và kết
nối với dây cáp từ HMI PCB đến mạch chính. Sau đó, đóng cụm mặt trước.
6. Cố định mặt sau với vít A

Khởi động
16
VN
Nhiệt độ ra có thể không ổn định nếu nước cấp vào hoặc điện áp thay đổi
đột ngột.
Quan trọng:
BẦU ĐUN PHẢI ĐẦY NƯỚC TRƯỚC KHI CẤP ĐIỆN CHO MÁY
ĐỂ
TRÁNH VIỆC ĐUN KHÔ LÀM HỎNG THANH ĐỐT.
NÊN TẮT BÌNH ĐUN NƯỚC NÓNG TỨC THỜI TRƯỚC KHI
ĐÓNG VAN AN TOÀN. MẶT KHÁC ĐIỀU NÀY CÓ THỂ ẢNH
HƯỞNG ĐẾN THỜI GIAN LÀM NÓNG NƯỚC NẾU KHỞI
ĐỘNG BÌNH NƯỚC NÓNG TRONG THỜI GIAN NGẮN HOẶC
CÓ THỂ GÂY HOẠT ĐỘNG SAI LỆCH SO VỚI THIẾT KẾ BAN
1. Mở nguồn nước và van điều chỉnh sau đó đợi đến khi nước chảy đến
tay sen.
3. Ấn nút ON/OFF, bầu đốt sẽ bắt đầu làm việc và nước nóng sẽ sẵn sàng
sau vài giây. Thay đổi nhiệt độ thiết đặt bằng cách ấn nút “+” hoặc “-”. Nhiệt
độ thiết đặt càng cao, nước ra tại vòi sen càng nóng.
2. Bật nguồn điện cấp cho máy và đèn ELCB sẽ sáng.
4. Ấn biểu tượng 1/2/3, bình sẽ thiết lập chế độ nhiệt độ tương ứng. Chế độ
thiết đặt sẽ ghi nhớ ngay cả khi tắt máy.
5. Nhiệt độ nước ra có thể không đạt đến nhiệt độ thiết đặt nếu nguồn nước
vào quá lạnh hoặc tốc độ dòng chảy quá cao. Trong trường hợp này, quý
khách có thể giảm lưu lượng nước hoặc tăng nhiệt độ thiết đặt đầu ra. Với
trường hợp nước quá lạnh có thể nước vẫn không đạt đến nhiệt độ mong
muốn.
6. Chế độ ELCB sẽ tự động kiểm tra mỗi lần sử dụng bình.
7. Chiều cao và hướng của giá treo có thể điều chỉnh. Nới lỏng nút ấn và kéo
giá treo đến vị trí mong mốn. Xoay giá treo đến góc mong muốn. Cơ cấu con
cóc trong giá treo sẽ giúp cố định tại vị trí đã chọn Hình 4).
8. Ấn nút ON/OFF để tắt nguồn sau đó khóa van nước
For pump model:
Long press ON/OFF button for 4 seconds, activate/deactivate pump function.

17
VN
Miêu tả chức năng trên mặt nạ HMI
Nút Bật/tắt
Ấn nút này để bật/tắt bình.
Ấn “+” hoặc “-” để điều chỉnh nhiệt độ
Đèn ELCB Đèn sẽ luôn bật khi chế độ ELCB hoạt động bình thường. Khi đèn nhấp nháy có hiện tượng dò điện
Nút thiết đặt chế độ cá nhân Mội nút ấn có thể thiết lập chế độ nhiệt độ riêng Nút điều chỉnh nhiệt độ cho 1 người ngay cả khi tắt bình. Ấn biểu tượng tương ứng khi muốn sử dụng chế độ bất kỳ.
Cảnh báo nhiệt độ nước vào quá cao
Bảng hiển thị nhiệt độ
Biểu tượng tam giác sẽ nhấp nháy và bầu đốt sẽ dừng hoạt động khi nhiệt độ vào lớn hơn nhiệt độ thiết đặt.
Hiển thị nhiệt độ đầu ra hoặc nhiệt độ thiết đặt trong suốt quá trình sử dụng.
Biểu tượng nhiệt độ Biểu tượng sẽ sáng khi nước được đung nóng.

18
VN
BẢO DƯỠNG
Không sử dụng các chất ăn mòn, xăng dầu, cồn và các hợp chấy hữu cơ
để lau máy. Chỉ sử dụng khăn ẩm và lau nhẹ nhàng
Lưu ý khi
lau máy
Làm sạch bộ
lọc thường
xuyên
Trên van khóa có 2 bộ lọc, một loại dạng lưới (lắp ở đầu cấp nước vào van)
tấm lọc còn lại nằm bên trong van khóa như hình 5.
Lau rửa lưới lọc thường xuyên để chống cặn, tắc. Tháo tấm lọc trong van
khóa bằng cách xoay ngược chiều kim đồng hồ như hình 6a. Lấy tấm lọc
ra và xịt nước để loại bỏ các cặn bám như hình 6b.
Chú ý: Các chi tiết và mẫu mã của sản phẩm cũng như phụ kiện đi kèm
được mô tả trong hướng dẫn này có thể thay đổi mà không báo trước.
Cho kiểu máy CÓ ELCB (hình 5)
Hãy chắc chắn rằng ELCB hoạt động bình thường, nhà sản xuất khuyến cáo
nên kiểm tra ít nhất 1 lần/tháng.
Sau khi bật nguồn điện và nguồn nước, ấn nút “TEST”, cần gạt màu đỏ sẽ bật
ra. Đẩy tay gạt khởi động trở lại ngồn cấp.
Nếu cần gạt không bật ra sau khi ấn nút “TEST”, hãy ngắt nguồn điện và liên
hệ với đại lý bán hàng để sử chữa. Không tự ý sửa chữa thiết bị.
Thường xuyên
kiểm tra ELCB
Tay sen có 5 chế độ điều chỉnh.
Tham khảo hình 7
Khác
