Aritech ATS1203 User manual

© 2003 GE Interlogix B.V. 1051411
All Rights Reserved 10/2004
ATS1203/ATS1204
8-32 Zone DGP with 3A power supply




2


3
1-DGP status
0-EXIT, Menu:
Operating
*=-, #=+, 0-Exit
...
2-Input status
0-Exit, Menu:
View Input State
Input No:
17, Normal, 113
*=-, #=+, 0-Exit
.....
32, Open, 226
*=-, #=+, 0-Exit
3-DGP settings
0-Exit, Menu:
1 DGP Address
*=Change, 0-Exit
Battery Load OFF
*=Change, 0-Exit
Mains Check ON
*=Change, 0-Exit
Static Outputs
*=Change, 0-Exit
4-Factory Reset
0-Exit, Menu:
Factory Default
*=Yes,#=No:
ATS1203 Vx.x DGP
0-EXIT, Menu:



4
!
8-32 ZONE DGP WITH 3A POWER SUPPLY
General Installation
Information
1. What Does it Do?
The ATS1203/ATS1204 provides zone expansion with 8 to
32 zones to ATS Control Panels with a built-in Power
Supply of max. 3A (total). Both the Mains Power Supply
and the Battery are monitored. The DGP also provides for
8 to 32 outputs occupying 2 DGP addresses when selected
to support more then 16 outputs.
The ATS1203/ATS1204 functionality is similar to the
ATS1201.
Setup of the ATS1203/ATS1204 is possible using the built-
in menu that can be accessed through Titan or the ATS
Control Panel menu 28.
2. Mains Power connection
Use the Mains Connector Terminal for connecting the
mains-supply. A fixed cable or a flexible mains leading to
an earthed mains outlet can be used. In case fixed wiring is
used, insert a dedicated circuit breaker in the power
distribution network. In all cases, the mains connection has
to comply with local regulations.
IMPORTANT:
Disconnect the mains power before opening
the cabinet!
 Disconnect AC mains plug from AC
Mains wall socket. Or
 Disconnect the mains with the
dedicated circuit breaker.
3. Mounting
The unit is mounted with screws or bolts through the four
mounting holes in the base.
Ensure that the unit is mounted on a flat, solid, vertical
surface such that the base will not flex or warp when the
mounting screws/bolts are tightened.
Leave a 50-mm clearance between equipment enclosures
mounted side by side and 25 mm between the enclosure
and the sidewall.
The battery mounting facility inside the housing is only
useful for steady state use of the control panel. Remove
the battery for transport of the control panel.
Ensure that the wire terminals are isolated. Use tie wraps
to prevent contact with any other wires or circuits in case
wires break.
4. General installation guidelines
The ATS1203/ATS1204 has been designed, assembled
and tested to meet the requirements related to safety,
emission and immunity with respect to environmental
electrical and electromagnetic interference, as of current
relevant Standards.
If the following guidelines are followed, the system will give
many years of reliable service.
In addition to the following guidelines, during the
installation of the ATS1203/ATS1204, it is essential to
follow any country dependent installation requirements of
local applicable standard. Only a qualified electrician or
other suitable trained and qualified person should attempt
to wire this system to the mains or to the public telephone
network.
1. Ensure that there is a good earth available for the
alarm system.
2. Maintain a separation between the low voltage and
mains supply cables. Use separate points of cable
entry to the control panel cabinet.
3. If, the upper and/or lower cabinet entry cable holes
are used to route wiring into the control panel,
always use a proper pipe fitting system by means of
an appropriate conduit and junction box. For this
purpose, use only materials of suitable flammability
class (HB or better).
4. For Mains Power connection, use the mains
connector terminal either through a permanent
wiring or a flexible mains cable to an earthed mains
outlet. Always use cable ties to fix mains cable, at
the dedicated fixing point provided near the mains
terminal connector.
a. In case of permanent fixed wiring, insert an
easily accessible, dedicated bipolar circuit
breaker in the power distribution network.
b. Never attempt to solder mains connection
wires end where they will be wired to the
terminal connectors.
5. Avoid loops of wire inside the control panel cabinet
and route cables so that they do not lie on top or
underneath the printed circuit board. The use of
cable ties is recommended and improves neatness
of the wiring within the box.
6. The battery used with this unit, must be made of
materials of suitable flammability class (HB or
better).
7. Any circuit connected either directly to the on board
relay’s contact or to external relay’s contact through
the on board electronic output, must be of SELV
(Safety extra low voltage) operating circuit.
a. Mains switching relay must not be fitted
inside the control panel cabinet
b. Always place a suppression diode (e.g. a
1N4001) across the relay coil
c. Use only relay with good insulation between
the contacts and the coil.
8. The minimum clearance between equipment
closures is 50 mm (between equipment vents).

5
Only use units in a clean environment and not in humid air.

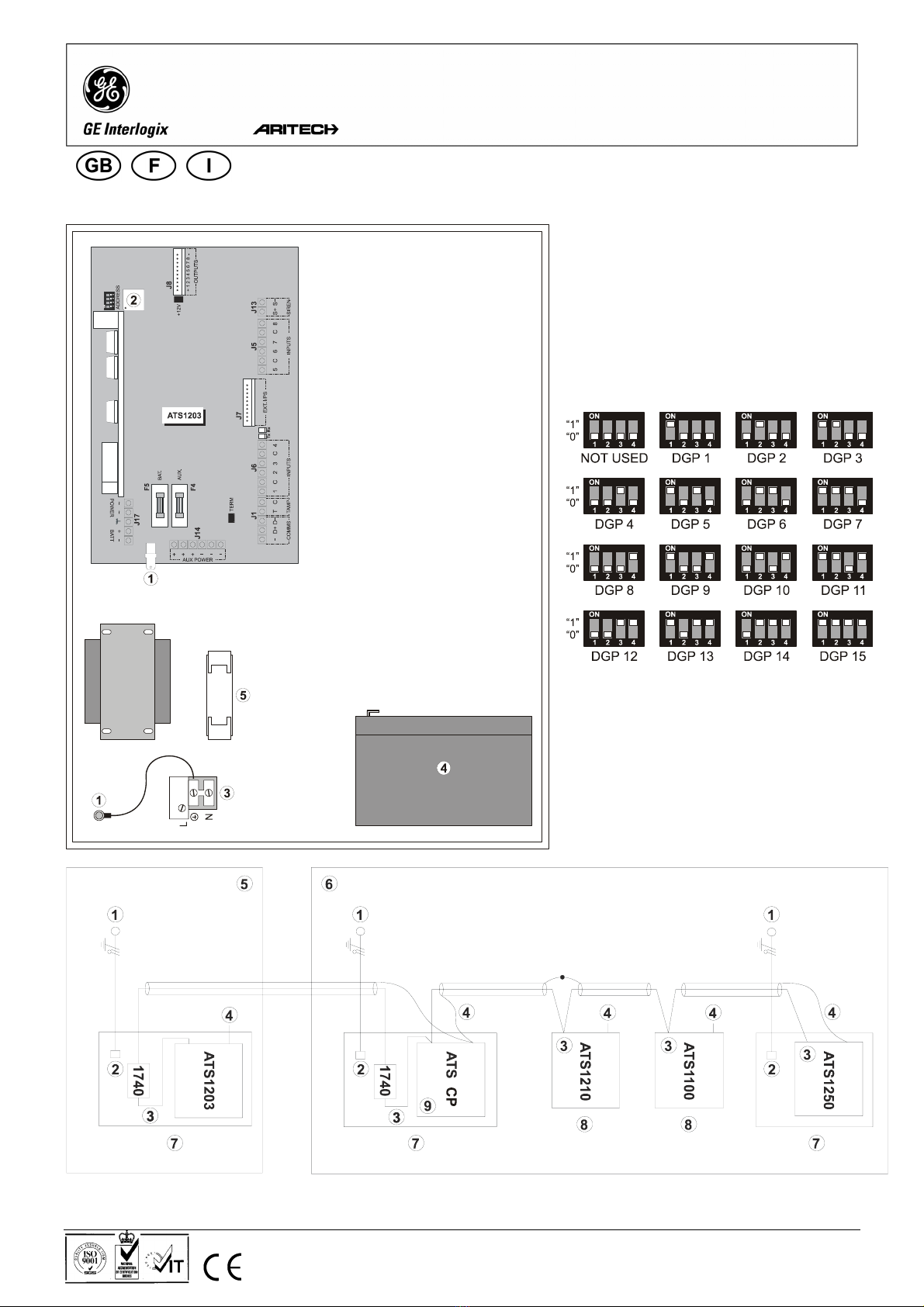

5. Installation of ATS1203/ATS1204
(Ref. to figure )
(1) Earth connection. Use also for cable screen and lid
of box.
(2) Processor
(3) Mains power connection
(4) Back-up battery
(5) Pry-off tamper mounting location
To conform with CEI 79-2 regulations at level 2, the
use of the pry-off tamper is mandatory (ST580 or
ST590 kit). Note: The pry-off tamper is not included
with the product.
For detailed information on the PCB, see connection
diagram.

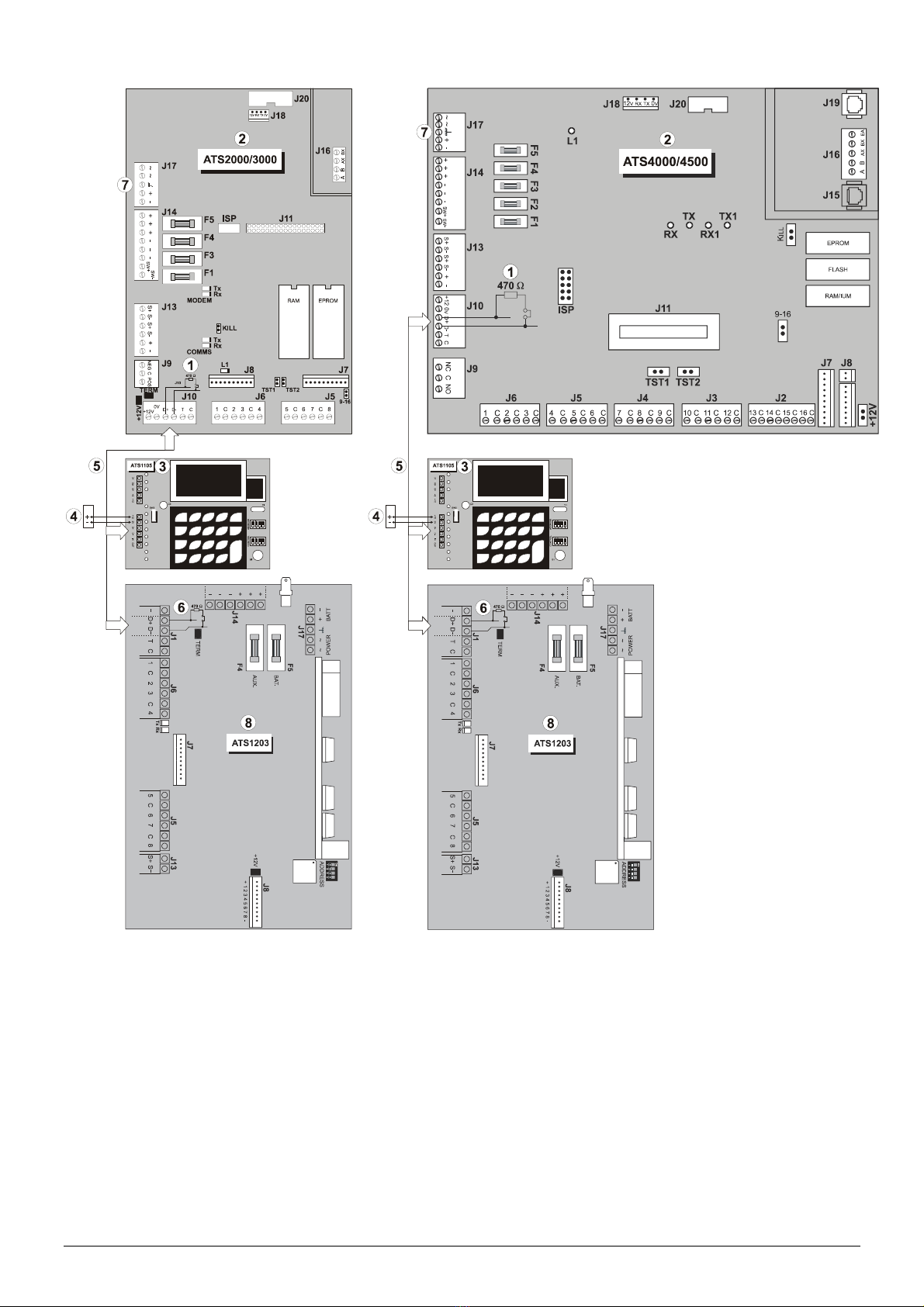

6. Cabling ATS1203/ATS1204 with
control panel ATS2/3/4/4500
(Preferred System databus wiring – refer to figure )
(Refer to the ATS Control Panel installation guide for a
more detailed description of the cabling)
The “TERM” link is on the first and last devices on the
system databus. In a “star” wiring configuration, the
“TERM” link is only fitted on the devices at the ends of the
two longest system databus cable runs.
(1) TERM link fitted (first device on local databus)
(2) Control Panel ATS20/26/30/36/40/45/4600
(3) ATS1105 LCD RAS (TERM switch not set to ON)
(4) Separate 12 V power supply. (Required if RAS is
more than 100 m from the nearest panel or DGP.
Connect “-“ to “-“ of the databus.)
(5) Preferred data cable type is WCAT 52 (2 pair
twisted).
(6) TERM link fitted (last device on local databus)
(7) Earth connection to connect shield*
(8) Any data gathering panel like ATS1201, ATS1203,
ATS1210, ATS1220 or ATS1250.
*Connect cable shield to one device only.
See: System databus connection and Earthing details on
page 5 and 6.

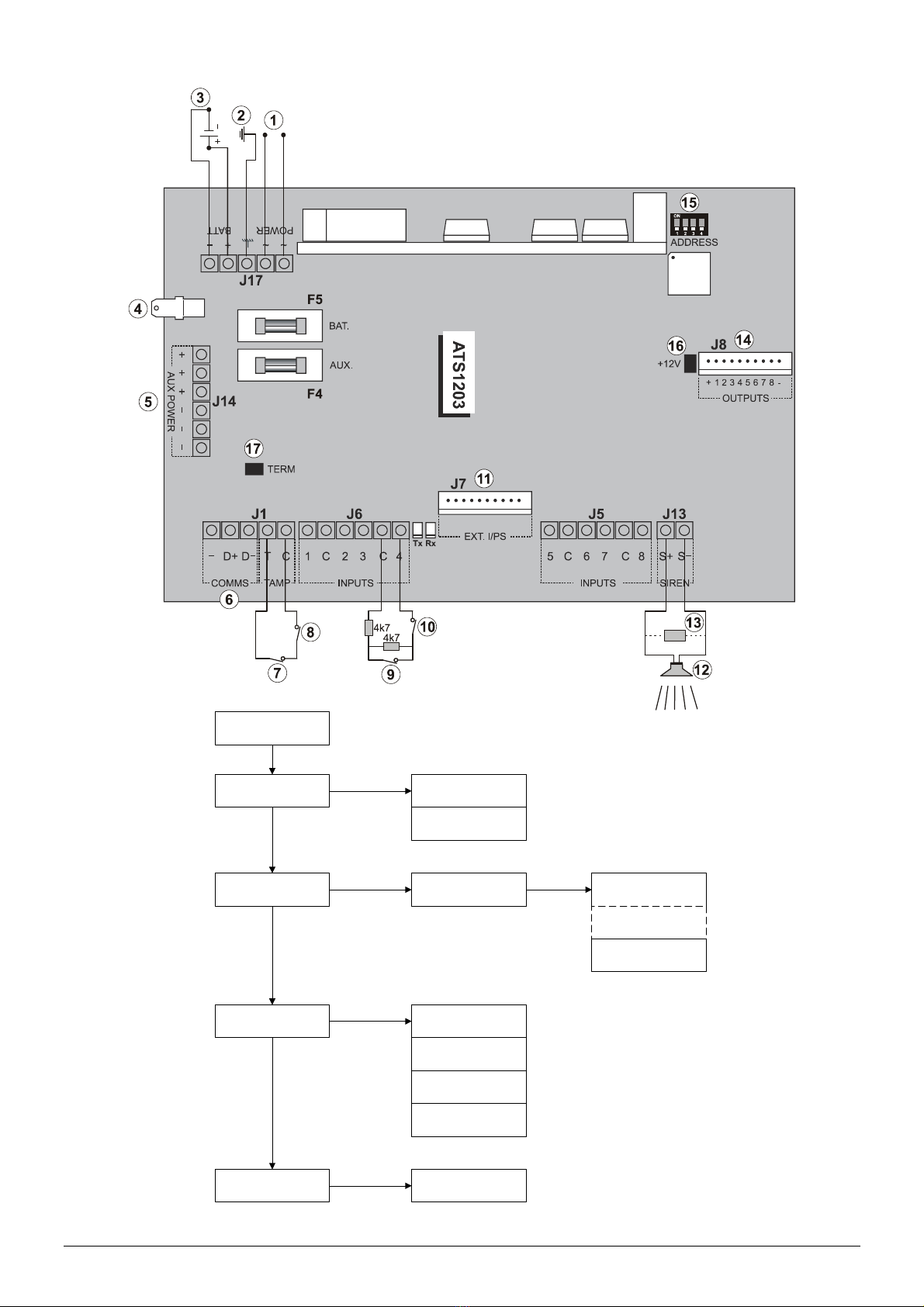

7. Connection diagram
ATS1203/ATS1204 (ref. to figure )
(1) AC connection from transformer
(2) System earth (see details page 6)
(3) 12 V battery
(4) Earth connection for cable screens (shields)
(5) Auxiliary power supply output
(6) System databus
(7) Normally closed panel tamper contact
(8) Normally closed panel tamper contact
(9) Normally closed Alarm Contact
(10) Normally Closed Tamper Contact
(11) Interface to ATS1202 input expanders
(12) External 8 Ohm siren speaker or siren
(13) 1K resistor must be fitted if external siren not
connected
(14) Clock-out Interface to plug on output expansion or
4-way non-clocked output expansion (e.g.
ATS1810).
(15) Dipswitch to set DGP Address
(16) Link to select +12Vdc to output board
(17) Link to terminate databus
J1 RS485 system databus & box tamper
connections.
J5/J6 Zones
J7 Interface to ATS1202 input expanders
J8 Clock-out Interface to plug on output
expansion or 4-way non-clocked output
expansion (e.g. ATS1810).
J13 External siren
J14 Auxiliary power output.
J17 AC connection from transformer and battery
power
8. Important notes
1. If the battery load resistor is enabled, the 8th output
is no longer available for non-clocked output
expansion boards.
2. In case the DGP is set for 2 DGP’s to enable all 32
outputs, the control panel programming should be
set up to poll the DGP address and the address + 1.
9. Links
TERM Termination of databus. Only to be used on
first and last device on the local databus.
+12V Connect +12VDC to output board
10. DGP dipswitch settings (ref. to
figure )
Address Select DGP address. Set switches 1 - 4 to
OFF to disable the DGP. (See fig. 2 for
correct address settings.)
11. LEDs
Tx Red LED flashes when remote units (RAS
and DGP) are replying to polling.
Rx Yellow LED flashes when panel is polling
remote unit(s). It must always be active.
12. System databus connection
The system databus is used to connect Data Gathering
Panels (to provide extra zones) and Arming Stations to the
ATS control panel. Remote devices can be up to 1.5 km
from an ATS control panel.
Arming stations and Data Gathering Panels must be
connected via a 2 pair twisted shielded data cable from the
system databus connection. (WCAT 52 is recommended)

6
!
The shield of the data cable should be connected to earth
at the ATS control panel or any other earth point. However
it should be left disconnected at the other end.
It is recommended that where the distance between the
arming station and the nearest device is more than 100
meters, a separate power supply be used to power the
arming station.
To power the arming station, do not connect ‘+’ from the
system databus. Connect '+' of the local power supply to '+'
on the arming station and connect 0 volts from the power
supply and 0 volts from the system databus to the arming
station terminal marked ‘-’.
See also Cabling ATS1203/ATS1204 on page 5.
13. Mains connection
Make sure that before connecting the mains power to the
control panel, the mains power supply is disconnected
using a circuit breaker or by removing the AC from the wall
socket. (see page 4).
When installing the mains power, use a strain relief like
cable ties and coupling PG16’s to ensure proper wiring. In
all cases, local regulations should be applied.
14. Earthing (ref. to figure )
WARNING!
Correct Earthing procedures must be
followed
 Earthing of one cabinet containing several
devices.
All devices designed for the system have earth connections
via metal studs to the metal housing. Take care, that these
metal studs make good connection to the housing (beware
of paint).
The earth connections of every piece of equipment in the
system, can be used for connecting the shielding of
shielded cables. However: never connect the shield at both
sides to earth. If a device is placed in a plastic housing the
earth lug of this device does not have to be connected.
 Earthing panels in a single building.
In one building several cabinets or devices are earthen to
safety ground.
The safety earth of this building has to be checked by a
licensed contractor.
 Earthing panels in more buildings.
If the wiring extends to separated buildings, more than one
common earth system will be used. Use isolator/repeaters
ATS1740 to isolate the system databus. In this way the
system is protected against variations in earth potential.
 Shielding
The shielding of all shielded cables used in the system,
should only be connected at ONE side to one common
earthing point in a building (see Fig. 3) If a shielded
databus cable is routed via more than one plastic device
the shielding from incoming and out-going cable has to be
connected.
 Explanation of fig. 
(1) Mains power with local earth
(2) Mains power connector
(3) System databus
(4) Earth lug
(5) Building 1
(6) Building 2
(7) Device in metal housing
(8) Device in plastic housing
(9) ATS20/26/30/36/40/45/4600 control panel
15. Connecting the data gathering panel
to a control panel
Refer to the control panel installation guide for instructions.
16. Zone and output numbering
Control panel 1 - 16 DGP8 129 -144
DGP1 17 - 32 DGP9 145 -160
DGP2 33 - 48 DGP10 161 -176
DGP3 49 - 64 DGP11 177 -192
DGP4 65 - 80 DGP12 193 -208
DGP5 81 - 96 DGP13 209 -224
DGP6 97 -112 DGP14 225 -240
DGP7 113 -128 DGP15 241 -256
Output numbering
A DGP can have a maximum of 16 outputs available as
relays or open collectors outputs. The output numbers are
the same as the 16 zone numbers allocated to the DGP
address.
The ATS1203/ATS1204 can also support 32 outputs.
Enable this by selecting “2 DGP addresses” in menu 3-
“DGP settings” (first option). Be aware that the ATS Control
Panel needs to be setup to poll both DGP addresses.
Note: If the Battery Load test resistor is enabled, the 8th
output follows the battery test (except when using clocked
output devices).
Zone numbering
The ATS1203/ATS1204 has 8 zones that can be expanded
using the ATS 1202 (8 zones) to a maximum of 32 zones.
If the number of zones exceeds 16, then the zones are
taken from the next DGP address and DGP ceases to
exist.
e.g. DGP 1 has 24 zones (zones 17 to 40). The next
DGP in the system must now be addressed and polled as
DGP 3, because zones 33 to 40 on DGP 1 have been
taken from DGP 2.
The unused zone numbers in the system (zones 41 to 48)
must be programmed in the zone database as Type 0.
17. Programming (ref. to figure )
The ATS1203/ATS1204 provides a menu through which a
number of options can be set. In addition the status of the
ATS1203/ATS1204 itself or inputs can be viewed.
To enter the programming menu for the
ATS1203/ATS1204:

7
1. Enter menu 28 of the Control Panel installer menu.
2. Press 1[ENTER] followed by the DGP address
selected and [ENTER] to enter the DGP menu. The
display now shows “ATS1203” followed by the version
number.
3. Press [ENTER] to proceed to the menu or press the
menu number followed by [ENTER] to go to a menu
item directly.
Menu 1, DGP status (ref. Figure )
This menu lists different types of information regarding
settings, DGP addresses to poll, inputs ranges, output
ranges, current consumption, etc. To view all data, enter
the menu and press [ENTER] to view the next item.
Menu 2, Input status (ref. Figure )
Shows the current status of all inputs that have been
enabled and the digital value of the status. The range that
is available can be viewed in the DGP Status. The input
numbers used are related to the address selected. See
Zone and output numbering on page 6.
To view the status, enter the first input to view. The
selected input status is shown. Press [*MENU] to view the
previous or [ENTER] to view the next input.
Menu 3, DGP settings (ref. to figure )
Menu 3 provides for some additional settings related
directly to the DGP functionality. Use the [*MENU] key to
change the settings. Use [ENTER] to accept the settings
and move to the next item.
1. DGP configuration: selects the number of inputs and
outputs used. Available settings:
“1 DGP Address” Allows for max 16 inputs/outputs to be
connected. Shows as “DGP: n“ where
n is the selected DGP address in
menu 1, DGP status (Default setting)
“1 DGP+exp” Allows for max 32 inputs/16 outputs to
be connected. Shows as “DGP: n +
exp“ where n is the selected DGP
address in menu 1, DGP status.
“2 DGP Addresses” Allows for max 32 inputs/outputs to
be connected but requires DGP
polling to be enabled for the DGP
address and the DGP address + 1.
Shows as “DGP: n + m“ where n is
the selected DGP address and m is
the address + 1 in menu 1, DGP
status.
2. Battery Load: Select if the battery load resistor should
be enabled on the 8th output. It will follow the battery test
and add an additional 68 Ohm during the test. This option
is required for regulations (SKAFOR). Default is OFF
3. Mains Check: Enable/disable mains check. Set to OFF
in case no mains power supply is used to avoid mains fail
being reported. Default is ON.
4. Static Outputs: Select whether to support static outputs
(max 8) or clocked outputs (max 32, depending on DGP
configuration). Default is Static Outputs.
Menu 4, Factory reset (ref. to figure )
Use this menu to set all DGP configurations to default
factory settings.
Technical specifications
1. Mains Power Specifications
Mains Input Voltage (J17 – AC) 230 VAC ±10% - 50Hz ±10%
Current consumption at 230V~ 360 mA
Main board supply voltage 23 VAC typical
2. Power Supply Specifications
Power supply voltage 13.8 VDC ±5%
Power supply current 2.9 A max. at 13.8 VDC ±5%
Auxiliary Power output (J14)
13.8 VDC ±5% For current see table below
Note: maximum permanent current to power devices external to the control
equipment in the absence of alarm conditions.
Battery Power output (J17 – BAT) 13.8 VDC ±5%. For current see table below
Battery Type and max. capacity Lead acid rechargeable 2 x 25Ah 12 V nom. (BS129)1
Main board consumption 75 mA at 13.8 VDC ±5%

8
3. Available Aux/Battery current based on backup
Time (h) Current (mA)
Battery capacity
Approval
Grade Discharge Charge Output 7.2Ah 18Ah 25Ah 36Ah 50Ah
Aux 490 1300 1800 1800 1800
EN 1&2 12 72
Battery 2235 1425 925 925 925
Aux 40 220 330 500 550
EN 3&4 60 24
Battery 2685 2500 2395 2225 2175
Aux 110 360 550 850 1000Nfa2p
ΙΙ
36 30
Battery 2615 2350 2200 1875 1725
Aux 20 150 230 380 580Nfa2p
ΙΙΙ
72 30
Battery 2700 2600 2500 2345 2100
Aux 150 500 700 1050 1100VdS
B
30 24
Battery 2575 2225 2025 1675 1625
Aux 40 220 330 500 550VdS
C
60 24
Battery 2685 2500 2395 2225 2175
4. General Feature Specifications
End of line resistor (standard) 4.7 kΩ5% 0.25 W (2.2 kΩor 10 kΩ)
Standard on board output Ext.siren (J13 - S+/S-) Electronic output Rating: 1 A at 13.8 VDC
Housing Dimensions ATS1203: 370 x 475 x 160mm
ATS1204: 460 x 475 x 160mm
Colour Beige
Operating temperature 0° to + 50 °C (certified +5° +40°C)
Humidity 95% non condensing
Environmental
IP protection grade IP30
5. Fuses
F4 Auxiliary power & siren F2 A, 20x5 F5 Battery F3 A, 20x5
Mains fuse * F630 mA, 20x5
* Mains Fuse is part of the mains terminal block.
WARNING! Before removing the mains fuse, mains power must be disconnected (see page 4)!
!

9
!
F
DGP 8 - 32 ZONES DANS COFFRET CHARGEUR 3 A
Recommandations
d’installation
1. Que fait il?
L’ATS1203/1204 est un DGP 8 zones / 16 sorties
extensible à 32 zones / 16 sorties pour les centrales ATS
avec chargeur intégré 3A max et supervision secteur et
batterie. Ce DGP peut également gérer jusqu’à 32 sorties
si il a été paramétré comme gérant plus de 16 sorties.Il
occupera alors l’emplacement de deux DGPs.
Les fonctions de l’ATS1203/1204 sont identiques à celle de
l’ATS1201.
Le paramétrage de l’ATS1203/1204 s’effectue aussi bien
par TITAN que par le clavier de la centrale via le menu
avancé n°28.
2. Connexion au secteur
Utilisez le bornier secteur pour connecter la centrale. Vous
pouvez brancher un câble fixe ou un cordon d'alimentation
flexible dans une prise secteur mise à la terre. Si vous
utilisez un câble fixe, insérez un circuit de protection dédié
dans le réseau de distribution d'alimentation. Dans tous les
cas, la connexion au réseau secteur doit être conforme aux
réglementations locales.
IMPORTANT:
Débranchez l’alimentation 220V avant
d’ouvrir le coffret !
• Débranchez la prise secteur CA de la
prise murale, ou
 Coupez l'alimentation secteur à l'aide
du circuit de protection dédié.
3. Montage
Pour installer la centrale, insérez des vis dans les quatre
trous de fixation situés au fond de l’appareil.
Assurez-vous que l’unité est installée sur une surface
verticale solide et plate afin d’éviter que la base ne fléchisse
ou ne se déforme lorsque vous resserrez les vis.
Laissez un espace de 50 mm entre les coffrets des
appareils installés côte à côte et de 25 mm entre le coffret et
le mur latéral.
L’emplacement de montage de la batterie est pour un
usage fixe.Retirer la batterie en cas de transport de la
centrale.
Bien attacher les câbles dans la centrale pour éviter les
court-circuits en cas de rupture d’un câble.
4. Recommandations générales
d’installation
L’ATS1203/1204 ont été conçue, assemblée et testée
conformément aux normes en vigueur notamment en
matière de sécurité électrique, et d’immunité aux
interférences électromagnétiques. Installée dans les rêgles
de l’art, cette centrale vous donnera satisfaction de
nombreuses années. En plus de ces recommandations
d’installation, il est essentiel de respecter les normes en
vigueur et de ne faire effectuer les raccordements au
réseau électrique et téléphonique par du personnel qualifié.
1. S’assurer de la présence d’une bonne terre à proximité
de la centrale.
2. Ne pas mixer les câbles secteur et basse tension.Utiliser
des entrées de câbles séparées.
3. Si les entrées de câbles supérieures ou inférieures sont
utilisées pour passer des câbles, utiliser des presses
étoupes adaptés et conformes à la classe de
flammabilité HB minimum.
4. Le raccordement du cable secteur 2P + Terre se fait par
un câble rigide ou souple connecté au bornier prévu à
cet effet. Bien penser à attacher le câble par le rilsan
fourni.
a. En cas de raccordement secteur permanent,
faîtes installer un disjoncteur dédié dans le
tableau électrique.
b. Ne pas souder les extrémités du câble
secteur qui doivent être vissées dans le
bornier secteur.
5. Eviter d’avoir des boucles de câble à l’intérieur du coffret
et trop proche de la carte mère de la centrale aussi
bien en dessous qu’au dessus. Faire un câblage propre
en guidant proprement et en attachant les cables.
6. La batterie utilisée doit être de matériaux conformes à la
classe HB minimum.
7. Tout circuit commandé par le relais intégré de la
centrale ou piloté par les sorties électroniques de la
centrale doît être antiparasité.
a. Ne pas installer de relais de puissance dans
le coffret centrale
b. Mettre une diode de roue libre en parallèle
sur la bobine des relais
c. Utiliser des relais de bonne qualité d’isolation
bobine / contacts.
8. La distance entre chaque coffret doît être de 50 mm
minimum (pour la ventilation ).
9. Utiliser uniquement dans des environnements sains et
non humides.
5. Installation ATS1203/ATS1204 (voir
)
(1) Borne de terre.utilisée également pour la tresse du
câble et le couvercle du coffret.
(2) Processeur
(3) Raccordement secteur
(4) Batterie de sauvegarde
(5) Emplacement de l’autoprotection à l’arrachement

10
L’autoprotection à l’arrachement est obligatoire (kit
ST580 ou ST590) pour être conforme à la norme
CEI 79-2 niveau 2. Note : Le kit d’autoprotection à
l’arrachement n’est pas inclus dans ce produit.
Pour plus d’informations sur les raccordements de
la carte mère, voir le diagramme de connexion.
6. Câblage ATS1203/ATS1204 avec les
centrales ATS2/3/4/4500
(Diagramme de connexion du bus de données du système:
recommandations sur les raccordements - voir )
(Reportez-vous au guide d'installation de la centrale ATS
pour obtenir plus d’informations sur le raccordement)
Le cavalier « TERM » est mis en place sur le premier et
le dernier module du bus de données du système. Dans
une configuration de câblage en étoile, ce cavalier n'est
installé que sur les modules situés aux deux extrémités de
la plus longue branche du bus de données du système.
(1) Cavalier TERM installé (premier module d’un bus de
données local)
(2) Centrale ATS2000/3000/4000/4500
(3) RAS avec LCD ATS1105 (l'interrupteur TERM n'est
pas réglé sur ON)
(4) Alimentation 12 V séparée. Nécessaire si le RAS
est situé à plus de 100 m de la centrale ou du DGP
le(la) plus proche. Connectez le « - » sur le « - » du
bus de données.
(5) Type de câble de données recommandé :
WCAT 52 (2 paires torsadées avec écran)
(6) Cavalier TERM installé (dernier module d’un bus
de données local)
(7) Borne de terre pour connexion du blindage
(8) N’importe quel boîtier de bus d'extension E/S
(ATS1201,ATS1210, ATS1220 ou ATS1250, par
exemple)
Voir les sections: Connexion du bus de données du
système page 10.
7. Diagrammes des connexions
ATS1203/ATS1204 (voir )
(1) Connexion CA provenant du transformateur.
(2) Terre du système (voir détails page 11)
(3) Batterie 12 V
(4) Borne de terre pour les écrans des cables
(5) Sortie d'alimentation auxiliaire
(6) Bus de données du système
(7) Contact d’autoprotection à l’ouverture
normalement fermé
(8) Contact d’autoprotection à l’arrachement
normalement fermé
(9) Contact d’alarme normalement fermé
(10) Contact d’autoprotection normalement fermé
(11) Connecteur vers les extensions d’entrée ATS1202
(12) Haut-parleur de sirène externe (8 Ohm) ou sirène
(13) Une résistance d’1 K doit être installée si la sirène
externe n’est pas connectée.
(14) Sortie de données pour connecter des cartes de
sorties ou une simple carte 4 relais
(15) Dipswitch d’adressage du DGP
(16) Cavalier pour sélectionner le +12Vdc pour la carte 8
sorties
(17) Cavalier pour la terminaison du bus
J1 Connexions du bus de données RS485 et de
l’autoprotection.
J5/J6 Zones
J7 Connecteur vers les extensions d’entrée
ATS1202
J8 Sortie de données pour connecter des cartes
de sorties ou une simple carte 4 relais.
J13 Sirène extérieure (S+/S-) et zones
J14 Sortie d'alimentation auxiliaire.
J17 Connexions du transformateur et de la
batterie
8. Notes importantes
1. Si la résistance de charge batterie est activée, la 4
ème sortie de la deuxième carte ATS1810 n’est plus
disponible.( sortie 8)
2. Dans le cas où le DGP est paramêtré en tant que 2
DGPs pour bénéficier de 32 sorties, la centrale doit
également scruter les 2 DGPs.
9. Cavaliers
TERM Termination du bus de données. Uniquement
sur le premier et le dernier module du bus
de données du système.
+12V Alimentation +12Vcc des cartes de sorties.
10. Dipswitch du DGP (voir )
Addresse Définit l’adresse du DGP Mettre les
dipswitches 1 à 4 sur OFF pour désactiver le
DGP. (Voir les différentes adresses sur la fig.
2.)
11. LEDs
Tx Le voyant rouge clignote lorsque la centrale
scrute des modules distants. Il doit toujours
être activé.
Rx Le voyant jaune clignote lorsque des
modules distants (RAS et DGP) répondent à
une scrutation.
12. Connexion du bus de données du
système
Le bus de données du système est utilisé pour connecter
les boîtiers de bus d’extension E/S (afin de fournir des
zones supplémentaires) et les stations d’armement à la
centrale ATS. Les modules distants peuvent être éloignés de
1,5km (maximum) des centrales ATS.
Les stations d’armement et les boîtiers de bus d’extension
E/S doivent être connectés par un câble de données blindé

11
!
à deux paires torsadées à partir de la connexion du bus de
données du système .
Le blindage du câble de données doit être mis à la terre au
niveau de la centrale ATS et doit être laissé débranché à
toute autre extrémité.Si la distance entre la station
d’armement et le module le plus proche dépasse 100
mètres, vous devez utiliser une alimentation électrique
distincte pour alimenter la station d’armement.
Pour alimenter la station d’armement, ne connectez pas
l’extrémité « + » provenant du bus de données du système.
Connectez le « + » de l’alimentation locale au « + » de la
station d’armement et connectez ensemble le 0v de
l’alimentation et le 0v du bus de données du système au
terminal de station d’armement portant le signe « - » .
Voir Câblage ATS1201 page 10.
13. Connexion secteur
S’assurer avant de faire le raccordement dans la centrale
que l’alimentation secteur soit déconnectée soit par un
fusible au disjoncteur soit par la prise murale. (voir page 9).
Lors du raccordement du cable secteur dans la centrale,
bien attacher le cable avec le rilsan fourni.respecter dans
tous les cas les réglementations en vigueur.
14. Mise à la terre (voir )
ATTENTION!
Vous devez suivre les instructions de la
procédure de mise à la terre
 Mise à la terre d’un coffret contenant plusieurs
cartes.
Tous les éléments constituant le système peuvent être
connectés à la terre par des cosses.
Vous devez vous assurer que ces cosses offrent une
bonne continuité vers le coffret (attention à la peinture).
Le raccordement à la terre de chaque élément du système
peut être utilisé pour raccorder l’écran de chaque câble
blindé.
Si un module est placé dans un coffret en plastique, il est
inutile de connecter la borne de terre.
 Raccordement à la terre de coffrets dans un même
bâtiment.
Les équipements d'un même bâtiment seront
systématiquement raccordés à la terre.
La terre sera testée par un électricien qualifié.
 Cas de plusieurs bâtiments.
Si le câblage s’étend à plusieurs bâtiments, plusieurs
systèmes de mise à la terre seront utilisés. Utilisez dans ce
cas les répétiteurs/isolateurs ATS1740 pour isoler le bus
de données du système. De cette façon, le système sera
protégé contre les différences de potentiel existant sur la
terre.
 Blindage des câbles
Le blindage des câbles utilisés dans le système doit être
raccordé à une seule terre commune du bâtiment et d'UN
SEUL côté (voir la figure). Si le câble du bus de données
blindé passe par plusieurs modules en plastique, la
continuité du blindage du câble devra être assurée sur
toute sa longueur.
 Explication de figure. 
(1) Alimentation secteur avec terre locale
(2) Connecteur secteur
(3) Bus de données du système
(4) Borne de terre
(5) Bâtiment 1
(6) Bâtiment 2
(7) Module dans un coffret métallique ousing
(8) Module dans un coffret en platique
(9) Centrale ATS de type ATS2000/3000/4000/4500
15. Connexion d’une carte d’extension
E/S à une centrale
Reportez-vous au guide d'installation de la centrale pour
obtenir des instructions à ce sujet.
16. Numerotation de zone et de sortie
Control panel 1 - 16 DGP8 129 -144
DGP1 17 - 32 DGP9 145 -160
DGP2 33 - 48 DGP10 161 -176
DGP3 49 - 64 DGP11 177 -192
DGP4 65 - 80 DGP12 193 -208
DGP5 81 - 96 DGP13 209 -224
DGP6 97 -112 DGP14 225 -240
DGP7 113 -128 DGP15
241 -
256/255*
Numérotation des sorties (*max. 255 sorties)
Un DGP peut disposer d'un maximum de 16 sorties
disponibles en tant que sorties relais ou collecteurs
ouverts. Les numéros de sortie correspondent aux 16
numéros de zones attribués à l'adresse du DGP.
L’ATS1203/1204 peut gérer 32 sorties. Activer cette
fonction en choisissant “2 DGP addresses” dans le menu
3-“DGP settings” (première option) du menu avancé 28,
‘vers autres modules’. Ne pas oublier de faire scruter les 2
DGPs par la centrale !!.
Note: Lorsque la résistance de charge batterie est activée,
la 4 ème sortie de la seconde carte ATS1810 (huitième
sortie) suit le test batterie (non valable pour les cartes
ATS1811).
Numerotation des zones (256 zones)
L'ATS 1203/1204 dispose de 8 zones qui peuvent être
étendues, grâce à l'ATS 1202 (8 zones), à un maximum de
32 zones. S'il existe plus de 16 zones sur un DGP, ces
zones sont alors prises sur l'adresse du DGP suivant, qui
cesse alors d'exister.
Example: DGP 1 dispose de 24 zones (zones 17 à 40). Le
DGP suivant sur le système doit alors porter l'adresse et
être scruté en tant que DGP 3, car les zones 33 à 40 du
DGP 1 ont été prises sur le DGP 2.
Les numéros de zones non utilisés sur le système (zones
41 à 48) doivent être programmés dans la base de
données de zones en tant que Type 0.

12
17. Programmation (voir figure )
Un menu de paramétrage est disponible pour
l’ATS1203/1204 permettant de paramétrer un certain
nombre d’options. De plus, l’état de l’ ATS1203/1204 ou
des zones peut être visualisé.
Pour entrer en mode programmation de l’ATS1203/1204:
4. Aller au menu avancé 28 du menu installateur.
5. Taper 1[ENTER] suivi du n° du DGP suivi par
(ENTER) pour entrer dans le menu du
DGP.L’affichage montre “ATS1203” suivi du numéro
de version.
6. Taper [ON] pour faire defiler les menus ou le numéro
de menu suivi par ENTER pour y accéder
directement.
Menu 1, DGP status (voir figure )
Ce menu liste toutes les informations relatives au
paramétrage de ce DGP, adresse(s) DGP(s) scruté(s),
valeur des zones, sorties disponibles, consommation de
courant, etc. Parcourir le menu par la touche ON.
Menu 2, Input status (voir figure )
Affiche l’état de chacune des zones présente dans ce DGP
ainsi que leur valeur analogique.
Pour voir l’état d’une zone, entrer le n° de celle ci. Son état
apparaît alors.Taper [*MENU] pour voir la zone précédente
ou [ENTER] pour voir la prochaine.
Menu 3, DGP settings (voir figure )
Le menu 3 permet le paramétrage du DGP. Utiliser la
touche [*MENU] pour changer un paramètre. Utiliser
[ENTER] pour accepter ce paramètre et aller à la
prochaine option.
1. DGP configuration: choix du nombre de zones et de
sorties.options possibles:
“1 DGP Address” DGP 16 zones/16 sorties. Vu dans le
menu 1 comme DGP ‘n’ où ‘n’ est le
n° du DGP (valeur par défaut)
“1 DGP+exp” DGP 32 zones /16 sorties. Vu dans le
menu 1 comme DGP ‘n + exp’ où ‘n’
est le n° du DGP.
“2 DGP Addresses” DGP 32 zones/32 sorties.vu dans le
menu 1 comme DGP ‘n + m’ où ‘n’ est
le n° du DGP et ‘m’ le DGP suivant
virtuel.
La centrale doit scruter 2 DGPs !!
2. Battery Load: Indique si la résistance de charge
batterie sera active sur la 8ème sortie. Cette sortie suit le
test batterie et nécessite une résistance additionnelle de 68
Ohm durant le test. (norme SKAFOR). OFF par défaut
3. Mains Check: active/désactive la surveillance du
secteur. Mettre sur OFF dans le cas où le secteur n’est pas
présent pour éviter les défauts secteur d’être envoyés. ON
par défaut.
4. Static Outputs: Sélectionne soit 2 cartes 4 relais max
(ATS1810), soit jusqu’à 4 cartes ATS1811 / 2 cartes
ATS1820 (dépendant de la configuration du DGP). Static
Outputs par défaut (ATS1810 * 2 max)
Menu 4, Factory reset (voir figure )
Utiliser ce menu pour faire un retour aux parametres usine
du DGP.

13
Spécifications techniques
1. Données techniques d’alimentation
Alimentation secteur principale (J3 –
AC) 230 VAC ±10% - 50Hz ±10%
Consommation à 230V~ 360 mA
Alimentation secondaire de la carte
mère
23 VAC nominal
2. Données techniques chargeur
Tension de sortie auxiliaire 13,8 VDC ±5%
Courant disponible max 2,9 A max. à 13,8 VDC ±5%
Courant de sortie auxiliaire (J1)
13,8 VDC ±5% Voir ci dessous.
Note: courant maximum et permanent pour alimenter les différents organes
hors condition d’alarme.
Sortie batterie (J3 – BAT) 13,8 VDC ±5% Voir ci dessous.
Type et capacité de batterie Sèche, rechargeable 2 x 25Ah 12 V nom. (BS129)1
Consommation de la centrale 75 mA à 13,8 VDC ±5%
3. Courant disponible sur sortie auxiliaire / sortie batterie pour respecter l’autonomie
Durée (h) Courant (mA)
Capacité batterie
niveau
d’agrément Décharge Recharge Sortie 7.2Ah 18Ah 25Ah 36Ah 50Ah
Aux 490 1300 1800 1800 1800
EN 1&2 12 72
Batterie 2235 1425 925 925 925
Aux 40 220 330 500 550
EN 3&4 60 24
Batterie 2685 2500 2395 2225 2175
Aux 110 360 550 850 1000Nfa2p
ΙΙ
36 30
Batterie 2615 2350 2200 1875 1725
Aux 20 150 230 380 580Nfa2p
ΙΙΙ
72 30
Batterie 2700 2600 2500 2345 2100
Aux 150 500 700 1050 1100VdS
B
30 24
Batterie 2575 2225 2025 1675 1625
Aux 40 220 330 500 550VdS
C
60 24
Batterie 2685 2500 2395 2225 2175
4. Caractéristiques générales
Résistances de fin de ligne 4,7 kΩ5% 0,25 W (2,2 kΩou 10 kΩ)
Sortie de base sur la carte Sirène ext (J13 - S+/S-) Sortie electronique Coupure: 1 A à 13,8 VDC
Dimensions coffret métallique
HxWxL
ATS1203: 370 x 475 x 160mm
ATS1204: 460 x 475 x 160mm
Couleur Beige
Température d’utilisation 0° à + 50 °C (certifié à +5° +40°C)
Humidié 95% sans condensation
Environnement
Indice de protection IP30
4. Fuses

14
Alimentation auxiliaire &
sirène
F1 A, 20x5 F2 Batterie F3 A, 20x5
Fusible secteur * F630 mA, 20x5
ATTENTION! Avant de retirer le fusible secteur, déconnecter le courant secteur au disjoncteur principal de
l’installation (voir page 8)
!!

15
!
DGP 8-32 ZONE CON ALIMENTATORE DA 3 A 3A
Informazioni generali di
installazione
1. Che cosa fà?
L’ATS1203/ATS1204 fornisce un’espansione da 8 a 32
zone alla centrale ATS includendo un alimentatore da 3A
massimo(totali).L’alimentazione di rete e la batteria sono
entrambi monitorati. Il DGP fornisce inoltre da 8 a 32
uscite, occupando 2 indirizzi DGP quando deve supportare
più di 16 uscite.
Il funzionamento dell’ATS1203/ATS1204 è simile a quello
dell’ATS1201.
La configurazione dell’ATS1203/ATS1204 è impostabile
usando il menù interno da cui si può accedere tramite
Titan o il menu 28 della centrale.
2. Collegamento dell'alimentatore
Per il collegamento alla rete elettrica, collegare i cavi ai
morsetti di alimentazione di rete predisposti. È possibile
utilizzare una connessione fissa oppure una connessione
amovibile prelevata da una presa di corrente di rete con
messa a terra. Se si utilizza un cavo fisso, inserire un
interruttore bipolare dedicato nella rete di alimentazione. In
qualsiasi caso, attenersi alle normative locali vigenti per la
connessione alla rete elettrica.
IMPORTANTE:
prima di aprire l'unità scollegarla
dall'alimentazione di rete!
 Scollegare la spina dalla presa a muro.
oppure
 Interrompere l'alimentazione tramite
l'interruttore bipolare dedicato.
3. Montaggio
Fissare l'unità inserendo viti o bulloni nei quattro fori di
montaggio presenti nella base.
Verificare che l'unità sia montata su una superficie piana,
solida e verticale in modo che la base non si fletta o si
deformi quando si serrano le viti o i bulloni di fissaggio.
Prevedere uno spazio libero di 50 mm tra i contenitori degli
apparati montati uno a fianco dell'altro e 25 mm tra i
contenitori e lo spazio laterale.
L’alloggiamento per la batteria previsto è indicato per un
utilizzo statico dell’unità di controllo. Togliere la batteria dal
contenitore della centrale in caso di trasporto..
Assicurarsi anche che i morsetti siano isolati. Utilizzare
delle fascette per prevenire contatti accidentali tra I vari
conduttori in caso di rottura dell’isolamento.
4. Linee guida generali per
l’installazione
Le centrali ATS sono state progettate, assemblate e
sottoposte a test per soddisfare gli standard correnti relativi
alla sicurezza elettrica, alla emissione e alla immunità alle
interferenze elettriche ed elettromagnetiche ambientali. Il
rispetto delle seguenti indicazioni contribuirà a garantire un
efficace e duraturo funzionamento delle centrali per diversi
anni.
Oltre alle presenti indicazioni è essenziale rispettare,
durante l’installazione delle centrali ATS, tutte le normative
vigenti nei paesi in cui l’installazione viene effettuata.
Solo un elettricista qualificato o un tecnico specializzato ed
opportunamente addestrato può collegare questo sistema
alla rete elettrica o alla rete telefonica.
1. Assicurarsi che sia disponibile una messa a terra
adeguata per il sistema di allarme.
2. Mantenere una separazione appropriata tra i cavi di
bassa tensione e i cavi di alimentazione di rete.
Utilizzare punti di ingresso del cavo separati
nell'armadio della centrale di controllo.
3. Se vengono usati i fori nella parte superiore o
inferiore del armadio metallico per il passaggio dei
cavi, usare sempre tubi di raccordo, scatole di
giunzione ed accessori appropriati. Usare materiale
resistente al fuoco (Classe HB o superiore).
4. Per il collegamento alla rete elettrica, collegare i
cavi ai morsetti di alimentazione di rete predisposti o
tramite una connessione fissa o da una presa di
corrente con collegamento di terra. Usare sempre
delle fascette per fissare i cavi provenienti dalla rete
elettrica agli appositi punti di fissaggio, vicino al
morsetto di alimentazione.
a. Nel caso di collegamento permanente alla
rete elettrica, inserire nel circuito di
alimentazione di rete un interruttore bipolare
dedicato, facilmente accessibile.
b. Il terminale del cavo multifilare non deve
essere saldato nel punto in cui si verifica la
pressione di contatto nel morsetto, per
evitare possibili falsi contatti dovuti a
“saldature fredde”.
5. Evitare avvolgimenti del cavo all'interno della
centrale di controllo e disporre i cavi in modo che
non passino sopra o sotto la scheda a circuito
stampato. Si consiglia l'utilizzo di fascette per
migliorare la sistemazione dei cavi..
6. Le batterie usate con questa unità devono essere
costruite con materiali resistenti al fuoco di
adeguata classe di infiammabilità (Classe HB o
superiore).
7. Ogni circuito collegato ai contatti dei relè a bordo
della centrale o relè esterni, o alle uscite

16
elettroniche deve essere a funzionamento in bassa
tensione tipo SELV. (Safety Extra Low Voltage)
a. I relè di commutazione di rete non devono
essere installati nell'armadio della centrale di
controllo. La commutazione di questi relè
può causare interferenza elettrica
b. Inserire un diodo si soppressione (ad
esempio, il tipo 1N4001) a protezione della
bobina del relè.
c. Utilizzare esclusivamente relè con un buon
isolamento tra bobina e contatti.
8. La distanza minima tra i contenitori delle
apparecchiature deve essere di 50 mm (distanza tra
i fori di aerazione).
9. Utilizzare le apparecchiature esclusivamente in
ambienti puliti e non umidi.
5. Installazione dell’ATS1203/ATS1204
(vedere figura )
(1) Connessione di terra. Utilizzare anche per la
connessione dello schermo dei cavi e per la
connessione di terra del coperchio.
(2) Processore
(3) Connessione rete 220 V
(4) Batteria da 12 V
(5) Predisposizione tamper antirimozione
Per la conformità alle norme CEI 79-2 per il 2°
livello, è obbligatorio l'utilizzo della protezione
antirimozione (kit ST580 o ST590). Il dispositivo di
protezione antirimozione dovrà essere collegato in
serie al contatto del dispositivo antiapertura..
Nota:la protezione antirimozione non è inclusa nel
prodotto
Per le informazioni dettagliate del circuito
elettronico, fare riferimento allo schema di
cablaggio.
6. Cablaggio ATS1203/ATS1204 con
centrale ATS2/3/4/4510
(Diagramma di connessione del bus di dati di sistema –
Cablaggio preferito – vedere figura 4 )
(Per le instruzioni sulla connessione dettagliate, fare
riferimento alla guida di instalalzione della centrale)
Il cavallotto "TERM" deve essere inserito sul primo e
sull'ultimo dispositivo del bus di dati del sistema. In una
configurazione a "stella", il cavallotto "TERM" dovrà essere
presente solo sui dispositivi alle estremità delle due tratte
di cavo più lunghe del bus di dati del sistema.
(1) Cavallotto "TERM" montato (primo dispositivo sul
bus di dati locale)
(2) Centrale
ATS2010/2610/3010/3610/4010/4510/4610
(3) Tastiera LCD ATS1105 (l'interruttore "TERM" non
posizionato su ON)
(4) Alimentazione 12 V separata. Necessaria se la
stazione di inserimento (RAS) è distante più di 100
metri dalla centrale o dal concentratore (DGP) più
vicino. Connettere "-" a "-" del bus di dati
(5) Il tipo di cavo preferito è il WCAT 52 (2 coppie
twistate)
(6) Cavallotto "TERM" montato (ultimo dispositivo sul
bus di dati locale)
(7) Messa a terra per la schermatura*
(8) Qualsiasi centrale di raccolta dati come ATS1201,
ATS1210, ATS1220, ATS1250.
* Collegare lo schermo dei cavi su un solo lato.
Per informazioni dettagliate vedere
Connessione del bus di dati di sistema e Messa a terra a
pagina 17.
7. Diagrammi di collegamento
ATS1203/ATS1204 (vedere figura )
(1) Collegamento dal trasformatore c.a.
(2) Messa a terra del sistema (vedere i dettagli a
pagina 17)
(3) Batteria da 12 V
(4) Connesione di terra per schermo cavo (schermo)
(5) Uscita alimentazione ausiliaria
(6) Bus dati del sistema
(7) Contatto antimanomissione apertura ant. centrale
normalmente chiusa
(8) Contatto antirimozione centrale normalmente chiuso
(9) Contatto allarme normalmente chiuso
(10) Contatto antimanomissione normalmente chiuso
(11) Interfaccia per le espansioni ingressi ATS1202
(12) Altoparlante della sirena o sirena est. da 8 Ohm
(13) Se la sirena esterna non è collegata, inserire un
resistore da 1K
(14) Interfaccia seriale per il collegamento ad espansioni
uscite ATS1811 o ATS1820 oppure a 4 uscite
senza parallela ATS1810
(15) Dipswitch per settaggio indirizzo DGP
(16) Selezione alimentazione +12Vdc per moduli uscite
(17) Terminazione bus dati
J1 Connessioni bus dati del sistema RS485 e
protezione manomissione contenitore.
J5/J6 Zone
J7 Interfaccia per le espansioni input ATS1202
J8 Interfaccia seriale per il collegamento ad
espansioni uscite ATS1811 o ATS1820
oppure a 4 uscite senza parallela ATS1810
J13 Sirena esterna
J14 Uscita alimentazione ausiliaria.
J17 Collegamento dal trasformatore c.a e
batteria
8. Note importanti
1. Se la resistenza di carico delle batteria è abilitata,
l’8ª uscita non è disponibile per moduli d’uscita non
multiplexati.
2. Nel caso che il DGP è settato per 2 DGP per
consentire l’uso di tutte le 32 uscite, nella
programmazione della centrale deve essere

17
!
impostata l’interrogazione dell’indirizzo del DGP E
anche l’indirizzo successivo +1.
9. Links
TERM Terminazione del bus. Usare solamente sul
primo e ultimo dispositivo sul bus locale
+12V Connete il +12 V ai moduli uscite
10. Impostazione dei dipswitch del DGP
(vedere figura )
Indirizzo Selezionare l’indirizzo del DGP. Impostare gli
switches 1-4 si OFF per disabilitare il DGP.
(Vedere figura 2 per la corretta impostazione
degli indirizzi).
11. LEDs
Tx il LED rosso lampeggia quando le unità
remote (RAS e DGP) stanno rispondendo
all'interrogazione..
Rx il LED giallo lampeggia quando la centrale
interroga l'unità o le unità remote. Deve
essere sempre attivo.
12. Connessione del bus di dati di
sistema
Il bus di dati di sistema viene usato per la connessione
dei concentratori (che forniscono zone aggiuntive) e delle
Stazioni di inserimento alla centrale ATS. I dispositivi
remoti possono essere distanti fino a 1,5 km dalle centrali
ATS.
Le stazioni di inserimento e i concentratori devono essere
collegati alla connessione del bus di dati di sistema tramite
cavo dati schermato a due coppie twistate (si consiglia il
cavo tipo WCAT52 o equivalenti).
La schermatura del cavo dati dovrebbe avere una messa a
terra sulla centrale ATS e dovrebbe essere disconnessa da
qualsiasi altra terminazione.
Si raccomanda di utilizzare un'unità di alimentazione
separata per le stazioni di inserimento nel caso in cui
queste si trovino a più di 100 metri di distanza dal
dispositivo più vicino.
Per alimentare la stazione di inserimento, non collegare il
'+' dal bus di dati del sistema. Collegare il '+' dell'unità di
alimentazione locale al '+' della stazione di inserimento e
collegare il riferimento 0 volt dell'unità di alimentazione elo
0 volt del bus dati del sistema, al morsetto col segno '-'
della stazione di inserimento
Vedere Cablaggio a pagina 16.
13. Connessione di rete
Assicurarsi, prima di effettuare qualsiasi manovra sulla
connessione di rete all’interno della centrale, che
l’alimentazione di rete principale sia disconnessa (vedi
pagina 15)).
Per la connessione dei cavi direte utilizzare sempre
accessori adeguati quali tubi, raccordi e scatole di
giunzione e fascette per assicurare un corretto cablaggio.
In ogni caso, sarà necessario rispettare tutte le normative
vigenti in materia.
14. Messa a terra (vedere figura )
ATTENZIONE!
È necessario seguire la procedura di messa
a terra correttamente
 Messa a terra di un contenitore con più dispositivi
al suo interno.
Ogni dispositivo progettato per il sistema ha predisposti sul
circuito stampato punti di contatto per la connessione a
terra.
Fate in modo che questi punti assicurino un buon contatto
elettrico con il contenitore metallico (rimuovere
eventualmente la vernice).
La messa a terra di ciascun pezzo del sistema può essere
utilizzata per il collegamento della schermatura dei cavi.
Se un dispositivo è collocato in un contenitore di plastica,
non sarà necessario effettuare la messa a terra..
 Messa a terra del sistema in un singolo edificio.
In installazioni dove il cablaggio è realizzato in un unico
edificio, i vari contenitori o apparati vengono messi a terra
utilizzando la rete di terra di sicurezza dell’impianto
elettrico.
La rete di terra di sicurezza dell’impianto elettrico deve
essere verificata e certificata da un installatore autorizzato.
 Messa a terra del sistema in più edifici.
In installazioni dove il cablaggio è realizzato in modo che si
estenda in più edifici separati, è probabile che verranno
interessati punti di messa a terra differenti.
In questi casi, utilizzate gli isolatori/ripetitori ATS1740 per
isolare il bus dati del sistema (vedi figura sotto).
Il sistema viene così protetto dagli inconvenienti dovuti
all’eventuale differenza di potenziale, presente tra le reti di
messa a terra.
 Schermo dei cavi
Lo schermo di tutti i cavi schermati nel sistema deve
essere connesso su uno solo dei lati di ciascuna sezione,
ad un unico punto di messa a terra comune (vedi figura
sotto). Se il cavo dati del sistema viene fatto transitare da
più di un contenitore in plastica, è necessario connettere
tra loro gli schermi del cavo in arrivo e in partenza.
Descrizione della fig.. 
(1) Alimentatore con messa a terra locale
(2) Connettore all'alimentazione di rete
(3) Bus di dati di sistema
(4) Messa a terra
(5) Edificio 1
(6) Edificio 2
(7) Dispositivo con contenitore metallico
(8) Dispositivo con contenitore plastico
(9) Unità di controllo ATS
15. Connessione del DGP alla centraoe
Fare riferimento alla guida di installazione della centrale
per istruzioni.

18
16. Numerazione Zone e uscite
Centrale 1 - 16 DGP8 129 -144
DGP1 17 - 32 DGP9 145 -160
DGP2 33 - 48 DGP10 161 -176
DGP3 49 - 64 DGP11 177 -192
DGP4 65 - 80 DGP12 193 -208
DGP5 81 - 96 DGP13 209 -224
DGP6 97 -112 DGP14 225 -240
DGP7 113 -128 DGP15 241 -256
Numerazione uscite
Un DGP può avere un massimo di 16 uscite disponibili
come relè o open collector. La numerazione delle uscite
segue quella delle 16 zone associate all’indirizzo del DGP.
L’ATS1203/ATS1204 può inoltre supportare 32 uscite.
Abilitare questo selezionando “DGP avanzato” ne menu 3
“Impostazione DGP” (prima slezione), Ricordarsi che la
centrale deve essere configurata per interrogare entrambi
gli indirizzi DGP.
Nota: Se il test della batteria è abilitato,l’8ª uscita seguirà il
test batteria (tranne se si utilizzano moduli multiplexati).
Numerazione zone
L’ATS1203/ATS1204 ha 8 zone che possono essere
espanse usando l’ATS102 (8 zone) a un massimo di 32
zone. Se il numero delle eccede le 16, le zone saranno
prelevate dal succesivo indirizzo del DGP e lo stesso
cessa d’esistere.
Es. DGP 1 ha 24 zone ( zone dalla 24 alla 40). Il
successivo DGP nel sistema che deve essere indirizzato e
interrogato sarà il DGP 3, perché le zone dalla 33 alla 40
del DGP 1 sono state prese dal DGP 2.
Le zone non utilizzate nel sistema (zone dalla 41 alla 48)
devono essere programmate nel database delle zone
come Tipo 0.
17. Programazione (vedere figura )
L’ATS1203/ATS1204 dispone di un menu tramite il quale è
possibile impostare delle opzioni. In aggiunta lo stato
dell’ATS1203/ATS1204 o degli ingressi può essere visto.
Per entrare nel menu di programmazione
dell’ATS1203/ATS1204:
1. Entrare nel menu 28 della centrale con il codice
installatore.
2. Premere 1[ENTER] seguito dell’indirizzo dell’DGP
selezionato e [ENTER] per entrare nel menu DGP. Il
display mostrerà “ATS1203” seguito del numero della
versione.
3. Premere [ENTER] per avanzare nel menu o premere
il numero del menu seguito da [ENTER] per andare
all’argomento direttamente.
Menu 1,Stato DGP (vedere Figura )
Questo menu elenca differenti tipi d’informazioni riguardo il
settaggio,indirizzi DGP da interrogare,
ingressi,uscite,consumo corrente,ecc..Per vedere tutte le
informazioni,entrare nel menu e premere [ENTER] per
vedere il successivo argomento.
Menu 2, Stato Ingressi (vedere Figura )
Mostra il corrente stato di tutti gli ingressi che sono stati
abilitati e il valore digitale degli stati. Il campo che è
disponibile può essere visto nello Stato DGP. Il numero
degli ingressi usati è in relazione all’indirizzo impostato.
Vedere numerazione delle Zone e ingressi.
Per vedere lo stato, digitare il primo ingresso da visionare.
Lo stato dell’ingresso selezionato viene mostrato. Premere
[*MENU] per vedere il precedente o [ENTER]per vedere il
successivo ingresso.
Menu 3,Impostazioni DGP (vedere Figura )
Il menu 3 dispone di alcune impostazioni aggiuntive
relativamente alla funzionalità del DGP. Usare il tasto
[*MENU] per cambiare le impostazioni. Usare [ENTER] per
confermare le impostazioni e spostarsi al successivo
argomento.
1.Configurazione DGP: selezionare il numero degli ingressi
e uscite usate. Impostazioni disponibili:
“Indirizzo DGP” Permette la connessione fino a 16
ingressi/uscite. Mostra come “DGP:n”
dove n è il numero di DGP
selezionato nel menu 1. stato DGP
(Impostazioni di fabbrica)
“1 DGP + Esp” Permette la connessione fino a 32
ingressi e 16 uscite. Mostra come
“DGP:n” dove n è il numero di DGP
selezionato nel menu 1. stato DGP.
“2 Indirizzi DGP” Permette la connessione fino a 32
ingressi/uscite ma l’abilitazione
dell’interrogazione dell’indirizzo del
DGP a del DGP +1. Mostra come
“DGP: n + m” dove n è il numero di
DGP selezionato e m è il numero +1
nel menu 1,stato DGP.
2 .Carico Batteria : Selezionare se la resistenza di carico
della batteria deve essere abilitata sull’uscita 8. Questa
seguirà il test batteria e aggiunge un 68Ohm addizionale
durante il test.Questa opzione è richiesta per la norma
(SKAFOR). Impostazione di fabbrica è OFF.
3. Controllo Rete: Abilita/disabilita il controllo rete.
Impostato su OFF in caso di mancanza rete è usato per
annullare il riporto del guasto.Impostazione di fabbrica è
ON.
4. Uscite scatiche: seleziona se supportare uscite di tipo
statico (massimo 8) o uscite multiplexate (massimo 32, in
funzione della configurazione del DGP). Impostazione di
fabbrica è Uscite Statiche.
Menu 4, Impostazioni di fabbrica (vedere Figura
)
Usare questo menu per impostare tutte le configurazioni
del DGP alle impostazioni di fabbrica.

19
Specifiche tecniche
1. Specifiche alimentazione apparato
Alimentazione principale (J17 – AC) 230V~ ±10% - 50Hz ±10%
Consumo di corrente a 230V 360 mA
Alimentazione scheda
elettronica(J17)
23V ~ tipica
2. Specifiche alimentatore
Tensione nominale 13,8 V±5%
Corrente nominale 2,9 A max. a 13,8 V±5%
Uscita alimentazione ausiliaria
(J14)
13,8 V±5% Per la corrente fare riferimento alla tabella seguente.
Nota: . massima corrente permanente disponibile per alimentare dispositivi
esterni al concentratore, in assenza di allarmi. Calcolata considerando
l’assorbimento dovuto al concentratore, per una autonomia di 24 ore e per
garantire la ricarica della batteria indicata all’80% del valore nominale entro
24 ore.
Uscita alimentazione batteria (J17
– BAT) 13,8 V±5%. Per la corrente fare riferimento alla tabella seguente. Per la
corrente fare riferimento alla tabella seguente.
Tipo e capacità max. batteria Ricaricabile al piombo 2 x 25Ah 12 V nom. (BS129)1
Consumo circuito centrale 75 mA at 13,8 V±5%
Certificato IMQ II° livello con kit
antirimozione ST580
3. Uscita/batteria disponibile basata sul backup
Tempo (h) Corrente (mA)
Capacità batteria
Certificaz
ione Scarica Carica Uscita 7.2Ah 18Ah 25Ah 36Ah 50Ah
Ausiliaria 490 1300 1800 1800 1800
EN 1&2 12 72
Batteria 2235 1425 925 925 925
Ausiliaria 40 220 330 500 550
EN 3&4 60 24
Batteria 2685 2500 2395 2225 2175
Ausiliaria 110 360 550 850 1000Nfa2p
ΙΙ
36 30
Batteria 2615 2350 2200 1875 1725
Ausiliaria 20 150 230 380 580Nfa2p
ΙΙΙ
72 30
Batteria 2700 2600 2500 2345 2100
Ausiliaria 150 500 700 1050 1100VdS
B
30 24
Batteria 2575 2225 2025 1675 1625
Ausiliaria 40 220 330 500 550VdS
C
60 24
Batteria 2685 2500 2395 2225 2175
4. Specifiche generali
Resistori di fine linea 4,7 kΩ5% 0,25 W standard (2,2 kΩ, 10 kΩ)
Uscite a bordo scheda Sirena esterna (J13 -
S+/S-)
Uscita elettronica portata: 1 A a 13,8 V
Dimensioni Contenitore: ATS1203: 370 x 475 x 160mm
ATS1204: 460 x 475 x 160mm
Colore Beige

20
4. Specifiche generali
Temperatura di funzionamento
Certificato IMQ
0° to + 50 °C
(+5° +40°C)
Umidità 95% senza condensa
Limiti ambientali
Grado di protezione IP IP30
5. Fusibili
F4 Alimentazione ausiliaria e
sirena
F2 A, 20x5 F5 Batteria F3 A, 20x5
Fusibile di rete * F630 mA, 20x5
1il fusibile di rete è integrato nella morsettiera di connessione per la rete 230V ~..
ATTENZIONE! Prima di agire su questo fusibile, rimuovere l’alimentazione di rete (vedere a
pag.15)!
!
