Armattan TILT User manual

TILT Hexacopter Frame Assembly Guide
Assembly Instructions

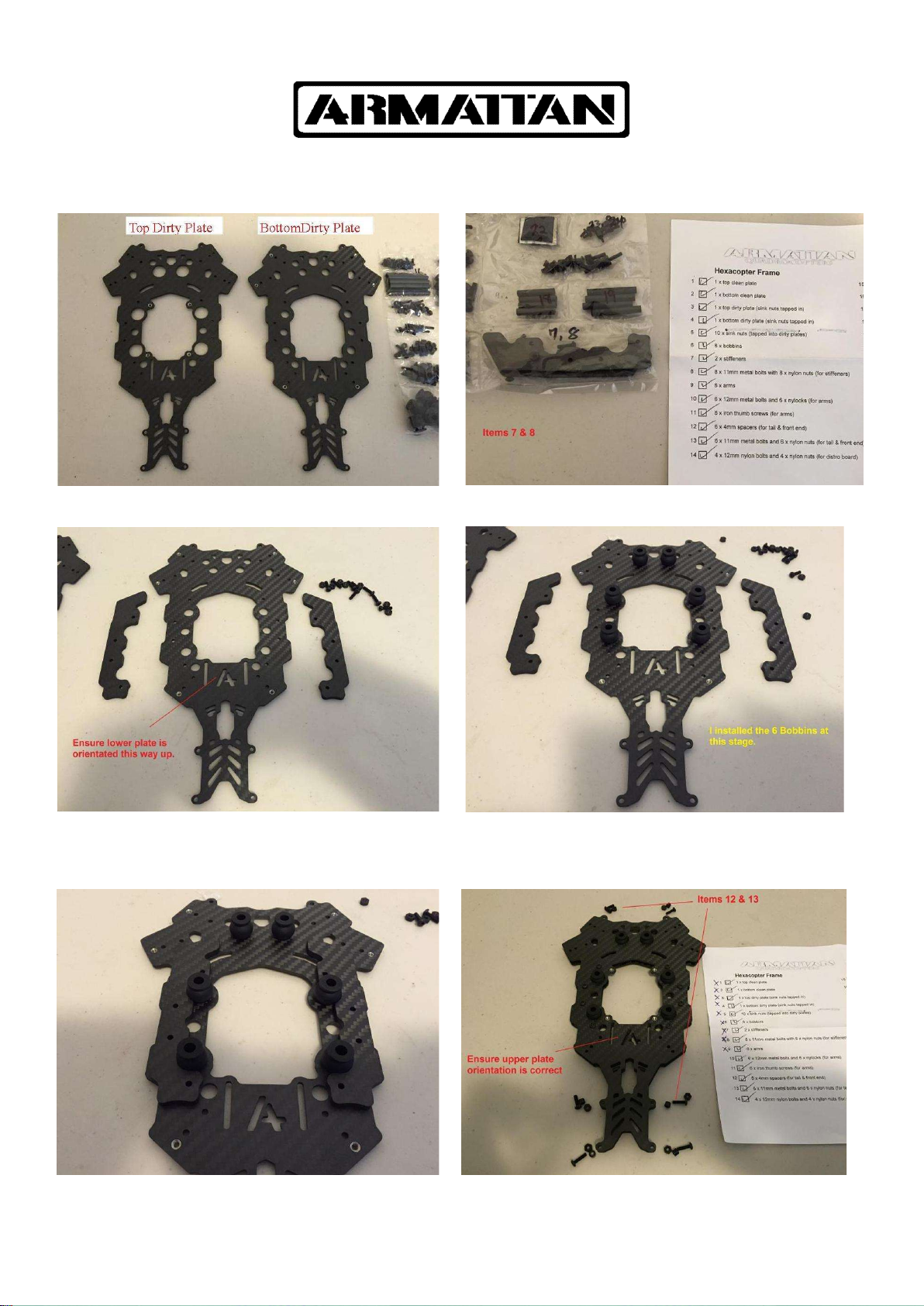

1) Top Plate와 Bottom Plate를 구분 2) Frame 보강판을 확인
3) Frame 보강판의 방향을 확인
(8) M3 x 11mm Hex Screws
(8) M3 Nuts
4) Bobbin을 설치 – 문자 “A”방향에 주의
(6) Bobbins
5) Frame 보강판을 배열 6) Frame Spacer 설치
(6) 4mm Spacer
(6) M3 x 11mm Hex Screws, (6) M3 Nuts

TILT Hexacopter Frame Assembly Guide
Assembly Instructions – Page 2
7) Arm의 위치 – 3개의 다른 Arm의 위치를 기억(모터배선의 정확한 정렬을 위하여 중요)
8) Arm Mounting Bolt 설치(1)
(6) Arm Mounting Bolts
9) Arm Mounting Bolt 설치(2)
(6) M3 x 12mm Hex Screws
(6) M3 Lock Nuts

TILT Hexacopter Frame Assembly Guide
Assembly Instructions – Page 3
10) Body Mount와 Top Plate 연결 설치 – 문자 “A”
방향에 주의
(8) 45mm Body Mount
(8) M3 x 11mm Hex Screws
11) 선택 A: 고정형, 선택 B: TILT형
(A)전면 (A)측면
(A)상면 (A)전면: 완성

TILT Hexacopter Frame Assembly Guide
Assembly Instructions – Page 4
(B)상면A (B)상면B
(B)바닥면 (B)전면: 완성
12) 공통: GoPro, Action Cam 보호 패드 부착

13) Leg Mount & Rubber Boots 설치 및 완성
(6) M3 x 11mm Hex Screws
(6) 27mm Leg Mounts
(6) Rubber Boots
TILT Hexacopter Frame Assembly Guide
Assembly Instructions – Page 5
상면A 상면B
바닥면 측면
