Ashdown 22 HEAD User manual

ENGLISH / FRANÇAIS / DEUTSCH / ESPAÑOL

Thank you for purchasing your Ashdown Engineering Amplier and welcome to
the family! We really think you’ve made the right choice and know that this
amplier will give you years of great tone and service.
It is a machine though and needs to be looked after, please read
through this user manual which will help you get the most out of
your new Amp and keep it running as long as some of our
happiest and very famous customers.
Please register this product online so we can make sure we give you years of
customer support through our friendly in-house service centre.
Here is where you need to visit to register your product:
http://www.ashdownmusic.com/pages/register-your-product
THANK YOU
REGISTER ONLINE

22-HEAD USER GUIDE

USER GUIDE
22-HEAD

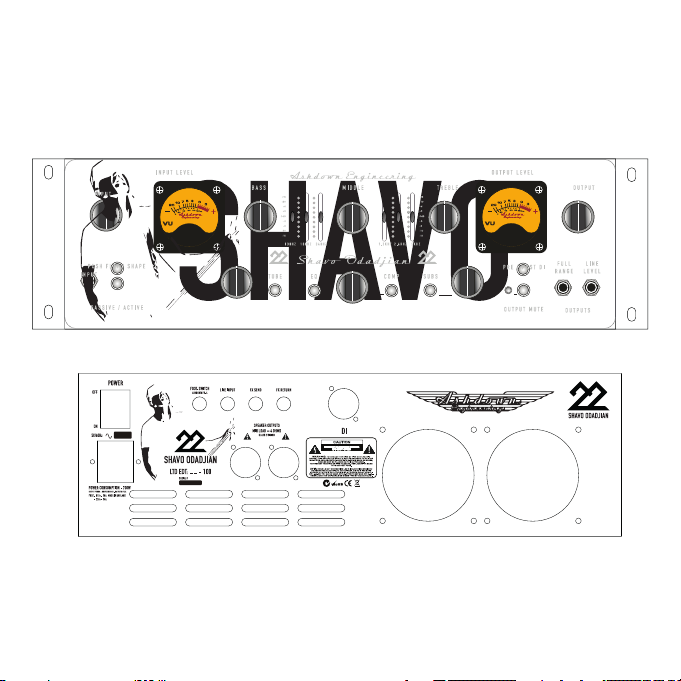

INPUT - There is a single instrument input provided linked to a PASSIVE/
ACTIVE selector switch. The Passive input (switch out) is high sensitivity
and also high impedance to suit the output from PASSIVE basses. The
Active input (switch in) is low sensitivity and lower impedance to suit the
output from ACTIVE basses.
INPUT CONTROL - The INPUT control sets the signal level through the
preamp in conjunction with the INPUT LEVEL VU Meter. This is adjusted
to give a reading of 0VU on the meter for average playing dynamics with
occasional peaks into the red region. Please note that the setting of this
may have to be re-adjusted after modication of the EQ controls.
PUSH FLAT / SHAPE - With this button in its OUT position a xed E.Q. Is
superimposed on the preamp to give a bright but punchy character to
the sound. Pushing this button IN returns the preamp to a Flat frequency
response.
This function may also be controlled from a footswitch. For the footswitch
to operate this button must be in its OUT position.
VALVE DRIVE PLUS - This routes the signal either through a clean
Solid State amplication section (control on zero) or through a Dual
Triode Tube amplication/overdrive section in order to add either tonal
character i.e. warmth with the control set at 9 o’clock, a slight edge in the
sound at 12 0’clock through to an increasing degree of Tube distortion/
overdrive as the control is advanced to maximum.

USER GUIDE
22-HEAD
A Mix of these two amplication sections can be achieved with this
control.
N.B. The degree of tube distortion provided by this control will also depend on the setting of the
INPUT control.
VALVE DRIVE IN/OUT - This push button switches the valve drive section
IN or OUT. This function may also be controlled from the Ashdown 4 way
footswitch. For the footswitch to operate this button must be in its OUT
position.
E.Q. IN / OUT - This push button switches the Equalisation section IN or
OUT i.e. the Bass, Middle and Treble controls plus the two sets of sliders
placed between each of these.
This function may also be controlled from the Ashdown 4 way footswitch.
For the footswitch to operate this button must be in its OUT position.
9 BAND EQUALISATION - This consists of BASS, MIDDLE and TREBLE
controls with three sliders placed between each control. This can be used
in a number of ways:
Firstly as a very simple Bass, Middle and Treble tone control section as
found on older traditional ampliers. This is done by leaving the two sets
of sliders interposed between these controls set in their centre positions
and using only the BASS, MIDDLE and TREBLE controls to alter the overall
tone.

USER GUIDE
22-HEAD
Secondly, if more control is required then the sliders can also be used
to tailor the E.Q. In the regions between the main tone controls. This
provides a very versatile Equalisation section, it is simple to understand
and operate, yet provides a wide degree of variation. It retains the
simplicity of a three- control tone section but provides the exibility of a
graphic equaliser.
DYNAMIC COMPRESSION – Adding a small amount of compression
gives a fat bottom end to the sound and allows a greater volume of
amplication to be used without the playing peaks distorting the
ampliers output stage. You will also nd that this will add denition to
your playing bringing out notes within a run more clearly as it evens out
the dynamics of your playing.
A large amount of compression can be used as an effect but it will tend
to reduce the dynamics in your playing to such an extent that the volume
of the note will be the same no matter how hard or soft you hit the string.
Compression also adds sustain to notes making them longer before they
die away.
The Compression Level control adjusts the degree of compression
applied to the bass signal. For this to function correctly the Input Level
must be correctly set as described in the INPUT CONTROL section (left).
When the Input Level is correctly set there will be hardly any difference in
volume between Compression IN and Compression OUT. This is because
the amplier automatically compensates for the reduction in level that

USER GUIDE
22-HEAD
would be apparent when Compression is added by increasing the overall
gain to restore the volume to its pre compression level, because of this
you may notice an increase in background noise with high compression
settings.
COMPRESSION IN/OUT – This push button switches the Compression
IN or OUT. This function may also be controlled from the Ashdown 4 way
footswitch. For the footswitch to operate this button must be in its OUT
position.
SUB HARMONICS - This section produces Sub Harmonics an octave
below the notes being played. The level of these Sub Harmonics relative
to the straight bass sound can be adjusted using the LEVEL control.
This is very effective in thickening the sound and you will nd in use that
only a small degree of this lower octave is required to really ll out the
sound and provide a character that is not possible by any other means.
The degree of Sub Harmonics is also dependant on the setting of the
BASS control.
DIRECT INJECT (D.I.) - A balanced D.I. Is provided on a latching XLR
socket. This has a push button placed below it that allows the user to
choose either a Pre E.Q. Signal (button pushed IN) or a Post E.Q. Post Sub
and effects signal (button OUT).
The output signal from this XLR socket is set to a level and impedance
suitable for connecting directly into the Microphone input of a mixing

desk for either Direct Injection into the PA system or for recording. This
must ONLY be used into a Balanced Microphone input, it is not intended
for any other type of connection.
This has a oating ground that is referenced to the mixing console it is
plugged into and should not need ground lifting. It is also unaffected by
Phantom Powering on the Microphone input.
Make sure your XLR plug does not have the shell of the plug internally
connected to signal ground or this will connect the system to chassis
ground of the 22-HEAD and may cause problems with hum.
PUSH TO MUTE - When pushed IN this button mutes the output from
the preamp to the power amp, mutes the output from the D.I. Socket and
mutes the output from the LINE Out socket as well. This leaves the output
from the TUNER socket still available to allow muted tuning.
A blue LED is provided next to this switch to indicate when the amplier
is muted. This function operates only from the front panel MUTE push
switch. i.e. pressing this button mutes all sound from the amplier and
allows a tuner connected to the TUNER socket to operate for silent
tuning. Release the button and you are back in action again.
TUNER OUT - This output socket provides a line level signal that can be
used for a permanent connection to a tuner.
USER GUIDE
22-HEAD

The signal from this socket remains when all other outputs from the
amplier are Muted allowing all sound from the amplier to be silenced
while tuning is in progress.
LINE OUT -This output socket provides a line level/post Output Level
control signal for connection to an external power amplier driving
additional speaker cabinets.
OUTPUT LEVEL - The OUTPUT control adjusts the overall level of the
amplier. Adjust this for your preferred overall stage playing volume. On
the 22-HEAD we have implemented a second VU meter to register the
output level as a visual reference.
LINE INPUT - The rear panel has a Line Input socket for connection of
other signal sources into the system. This can be used for plugging a CD,
Tape or MP3 player into the amplier for practising, rehearsing or for
connection of a second pre-amp into the system.
EFFECTS SEND / RETURN - A serial effects loop is provided at a level of
0dB. The EFFECTS SEND socket can also be used as a Line Out socket
if required as the signal path through the preamp is only broken when a
jack plug is inserted into the EFFECTS RETURN socket.
The EFFECTS SEND is situated after the EQ, the Valve section the
Compression and the Sub Bass Processor.
USER GUIDE
22-HEAD

4-WAY FOOTSWITCH SOCKET - For the 4 way footswitch to operate it is
essential that the corresponding front panel push buttons be in the OUT
position.
This is a mono jack socket for connection of the Ashdown 4 way
footswitch (sold separately) only. Always connect this prior to turning
on the power to the amplier as the footswitch derives its power from
the amplier and sends a serial data stream to the amplier in order to
operate the various functions.
Each of the 4 facilities available for selection is indicated by an LED that
will light when that facility is selected from the footswitch.
SPEAKER OUTPUT - The Speaker Output sockets are also situated on the
rear panel of the unit. The 22-HEAD has one power section rated at 600
Watts RMS with two Neutrik combi speakon out-puts. You can either use
Speakons or Jack Speaker cables to connect to your cabinet. Each Power
section has a minimum load of 4 ohms.
USER GUIDE
22-HEAD

SPECIFICATIONS
INPUTS
High Input Impedance 3.9M Ohms Input range 150mV to 20V p-p
Low Input Impedance 10K Ohms Input range 300mV to 40V p-p
Line Input Impedance 22K Ohms Input level 0dBu nominal
Effects Return Impedance 22K Ohms Input level 0dBu nominal
OUTPUTS
Tuner Output Impedance 1K Ohms Level 0dBu nominal
Line Output Impedance 10K Ohms Level 0dBu nominal
Effects Send Impedance 22K Ohms Level 0dBu nominal
D.I. Output 600 Ohms balanced Level -20dBu nominal
EQUALISATION
Shape (Push Flat) +8dB @ 50Hz & 4kHz, -8dB @ 400Hz, lter slope - 6dB/octave
Bass +/-15dB @ 45Hz
Middle +/-15dB @ 660Hz
Treble +/-15dB @ 7kHz shelving
Slider1 +/-15dB @ 100Hz
Slider 2 +/-15dB @ 180Hz
Slider 3 +/-15dB @ 340Hz
Slider 4 +/-15dB @ 1.3kHz
Slider 5 +/-15dB @ 2.6kHz
Slider 6 +/-15dB @ 5kHz
Frequency Response -3dB at 17Hz and 22KHz
Speaker Outputs Minimum impedance 4 Ohms
Output Power 600watts RMS into 4 ohms. Per Power Section
USER GUIDE
22-HEAD

Merci d’avoir acheté votre amplicateur Ashdown Engineering et bienvenue dans
la famille! Nous pensons vraiment que vous avez fait le bon choix et savons que
cela
l’amplicateur vous donnera des années de tonalité et de service exceptionnels.
C’est une machine et il faut en prendre soin, veuillez lire
grâce à ce manuel d’utilisation qui vous aidera à tirer le meilleur parti de
votre nouvel ampli et faites-le fonctionner aussi longtemps que certains de nos
clients les plus heureux et très célèbres.
Veuillez enregistrer ce produit en ligne an que nous puissions nous assurer que
nous vous offrons des années d’assistance à la clientèle grâce à notre centre de
service interne convivial.
Voici où vous devez vous rendre pour enregistrer votre produit:
http://www.ashdownmusic.com/pages/register-your-product
MERCI
INSCRIVEZ-VOUS EN

22-HEAD MODE D’EMPLOI

MODE D’EMPLOI
22-HEAD
SAISIR - Il y a une seule entrée instrument fournie reliée à un sélecteur PASSIF/
ACTIF. L’entrée passive (commutateur) est à haute sensibilité et également
à haute impédance pour s’adapter à la sortie des basses PASSIVES. L’entrée
active (switch in) a une faible sensibilité et une impédance plus faible pour
s’adapter à la sortie des basses ACTIVE.
CONTRÔLE D’ENTRÉE- La commande INPUT règle le niveau du signal à
travers le préampli en conjonction avec le VU-mètre INPUT LEVEL. Ceci est
ajusté pour donner une lecture de 0VU sur le compteur pour une dynamique
de jeu moyenne avec des pics occasionnels dans la région rouge. Veuillez
noter que le réglage de celui-ci peut devoir être réajusté après modication
des commandes d’égalisation.
POUSSER A PLAT / FORME - Avec ce bouton dans sa position OUT, un
égaliseur xe. Se superpose au préampli pour donner un caractère brillant
mais pêchu au son. Appuyer sur ce bouton IN ramène le préampli à une
réponse en fréquence plate.
Cette fonction peut également être contrôlée à partir d’un interrupteur au
pied. Pour que l’interrupteur au pied fonctionne, ce bouton doit être en
position OUT.
ENTRAÎNEMENT DE VALVE PLUS - Cela achemine le signal soit à travers
une section d’amplication Solid State propre (contrôle sur zéro) soit à travers
une section d’amplication/overdrive Dual Triode Tube an d’ajouter soit un
caractère tonal, c’est-à-dire de la chaleur avec le contrôle réglé à 9 heures, un
léger bord dans le son à 12 heures jusqu’à un degré croissant de distorsion/
overdrive à lampe à mesure que la commande est avancée au maximum.

MODE D’EMPLOI
22-HEAD
Un mélange de ces deux sections d’amplication peut être réalisé avec cette
commande.N.B. Le degré de distorsion du tube fourni par cette commande dépendra également du
réglage de la commande INPUT.
ENTRÉE/SORTIE DE LA VANNE - Ce bouton-poussoir active ou désactive
la section d’entraînement de vanne. Cette fonction peut également être
contrôlée à partir du pédalier 4 voies Ashdown. Pour que l’interrupteur au pied
fonctionne, ce bouton doit être en position OUT.
Q.E. ENTRÉE / SORTIE - Ce bouton-poussoir commute la section d’égalisation
IN ou OUT, c’est-à-dire les commandes Bass, Middle et Treble plus les deux
ensembles de curseurs placés entre chacun d’eux.
Cette fonction peut également être contrôlée à partir du pédalier 4 voies
Ashdown. Pour que l’interrupteur au pied fonctionne, ce bouton doit être en
position OUT.
9 ÉGALISATION DE BANDE - Il se compose de commandes BASS, MIDDLE
et TREBLE avec trois curseurs placés entre chaque commande. Cela peut être
utilisé de plusieurs façons :
Tout d’abord en tant que section de contrôle de tonalité des graves, des
médiums et des aigus très simple, comme on en trouve sur les anciens
amplicateurs traditionnels. Cela se fait en laissant les deux ensembles de
curseurs interposés entre ces commandes réglés dans leurs positions centrales
et en utilisant uniquement les commandes BASS, MIDDLE et TREBLE pour
modier la tonalité générale.

USER GUIDE
22-HEAD
Deuxièmement, si plus de contrôle est nécessaire, les curseurs peuvent
également être utilisés pour personnaliser l’égalisation. Dans les régions entre
les commandes de tonalité principales. Cela fournit une section d’égalisation
très polyvalente, simple à comprendre et à utiliser, tout en offrant un large
degré de variation. Il conserve la simplicité d’une section de tonalité à trois
commandes mais offre la exibilité d’un égaliseur graphique.
COMPRESSION DYNAMIQUE– L’ajout d’une petite quantité de compression
donne une extrémité inférieure grasse au son et permet d’utiliser un plus grand
volume d’amplication sans que les pics de lecture ne déforment l’étage de
sortie de l’amplicateur. Vous constaterez également que cela ajoutera de la
dénition à votre jeu en faisant ressortir plus clairement les notes d’une série,
car cela égalisera la dynamique de votre jeu.
Une grande quantité de compression peut être utilisée comme effet, mais elle
aura tendance à réduire la dynamique de votre jeu à tel point que le volume
de la note sera le même, quelle que soit la force avec laquelle vous frappez la
corde. La compression ajoute également du sustain aux notes, les allongeant
avant qu’elles ne disparaissent.
La commande Compression Level ajuste le degré de compression appliqué au
signal de basse. Pour que cela fonctionne correctement, le niveau d’entrée doit
être correctement réglé comme décrit dans la section CONTRÔLE D’ENTRÉE
(à gauche).
Lorsque le niveau d’entrée est correctement réglé, il n’y aura pratiquement

USER GUIDE
22-HEAD
aucune différence de volume entre Compression IN et Compression OUT. En
effet, l’amplicateur compense automatiquement la réduction de niveau qui
serait apparente lorsque la compression est ajoutée en augmentant le gain
global pour restaurer le volume à son niveau de pré-compression, à cause de
cela, vous pouvez remarquer une augmentation du bruit de fond avec des
paramètres de compression élevés. .
COMPRESSION ENTRÉE/SORTIE– Ce bouton-poussoir commute la
compression IN ou OUT. Cette fonction peut également être contrôlée à partir
du pédalier 4 voies Ashdown. Pour que l’interrupteur au pied fonctionne, ce
bouton doit être en position OUT.
SOUS-HARMONIQUES - Cette section produit des sous-harmoniques une
octave en dessous des notes jouées. Le niveau de ces sous-harmoniques par
rapport au son de basse direct peut être ajusté à l’aide de la commande LEVEL.
Ceci est très efcace pour épaissir le son et vous constaterez à l’usage que seul
un petit degré de cette octave inférieure est nécessaire pour vraiment remplir
le son et lui donner un caractère qui n’est pas possible par d’autres moyens.
Le degré de sous-harmoniques dépend également du réglage de la
commande BASS.
INJECTION DIRECTE (D.I.) - Un I.D. équilibré Est fourni sur une prise XLR à
verrouillage. Celui-ci a un bouton poussoir placé en dessous qui permet à
l’utilisateur de choisir soit un pré-égaliseur. Signal (bouton enfoncé) ou un Post
E.Q. Post Sub et signal d’effets (bouton OUT).

Le signal de sortie de cette prise XLR est réglé sur un niveau et une
impédance appropriés pour se connecter directement à l’entrée microphone
d’une table de mixage pour une injection directe dans le système de
sonorisation ou pour l’enregistrement. Cela doit être utilisé UNIQUEMENT
dans une entrée microphone symétrique, il n’est pas destiné à tout autre type
de connexion.
Celui-ci a une masse ottante qui est référencée à la console de mixage sur
laquelle il est branché et ne devrait pas nécessiter de levage au sol. Il n’est
pas non plus affecté par l’alimentation fantôme sur l’entrée microphone.
Assurez-vous que votre che XLR n’a pas la coque de la che connectée en
interne à la masse du signal, sinon cela connectera le système à la masse du
châssis du 22-HEAD et pourrait causer des problèmes de bourdonnement.
APPUYER POUR MUET - Lorsqu’il est enfoncé, ce bouton coupe la sortie
du préampli vers l’ampli de puissance, coupe la sortie du D.I. Prise et coupe
également la sortie de la prise LINE Out. Cela laisse la sortie de la prise
TUNER toujours disponible pour permettre un réglage en sourdine.
Une LED bleue est fournie à côté de ce commutateur pour indiquer quand
l’amplicateur est coupé. Cette fonction ne fonctionne qu’à partir du bouton-
poussoir MUTE du panneau avant. c’est-à-dire qu’appuyer sur ce bouton
coupe tous les sons de l’amplicateur et permet à un tuner connecté à la prise
TUNER de fonctionner pour un réglage silencieux. Relâchez le bouton et vous
êtes de retour en action.
MODE D’EMPLOI
22-HEAD

TUNER OUT - Cette prise de sortie fournit un signal de niveau ligne qui peut
être utilisé pour une connexion permanente à un tuner.
Le signal de cette prise reste lorsque toutes les autres sorties de l’amplicateur
sont coupées, ce qui permet de couper tous les sons de l’amplicateur pendant
que le réglage est en cours.
SORTIE LIGNE -Cette prise de sortie fournit un signal de contrôle de niveau
de ligne/post-sortie pour la connexion à un amplicateur de puissance externe
pilotant des enceintes supplémentaires.
NIVEAU DE SORTIE - La commande OUTPUT règle le niveau général de
l’amplicateur. Ajustez-le pour votre volume de jeu de scène global préféré. Sur
le 22-HEAD, nous avons implémenté un deuxième VU-mètre pour enregistrer le
niveau de sortie comme référence visuelle.
LIGNE D’ENTRÉE - Le panneau arrière a une prise d’entrée de ligne pour la
connexion d’autres sources de signal dans le système. Cela peut être utilisé
pour brancher un lecteur CD, cassette ou MP3 dans l’amplicateur pour
s’entraîner, répéter ou pour connecter un deuxième préampli dans le système.
ENVOI/RETOUR D’EFFETS- Une boucle d’effets en série est fournie à un
niveau de 0 dB. La prise EFFECTS SEND peut également être utilisée comme
prise Line Out si nécessaire car le chemin du signal à travers le préampli
n’est interrompu que lorsqu’une che jack est insérée dans la prise EFFECTS
MODE D’EMPLOI
22-HEAD

RETURN.
Le EFFECTS SEND est situé après l’EQ, la section Valve, la Compression et
le Sub Bass Processor.
PRISE POUR PÉDALE À 4 VOIES- Pour que la pédale à 4 voies
fonctionne, il est essentiel que les boutons-poussoirs correspondants du
panneau avant soient en position OUT.
Il s’agit d’une prise jack mono pour la connexion du pédalier 4 voies
Ashdown (vendu séparément) uniquement. Connectez-le toujours avant
de mettre l’amplicateur sous tension, car le commutateur au pied tire
son alimentation de l’amplicateur et envoie un ux de données série à
l’amplicateur an de faire fonctionner les différentes fonctions.
Chacune des 4 installations disponibles pour la sélection est indiquée par
une LED qui s’allume lorsque cette installation est sélectionnée à partir de
la pédale.
SORTIE HAUT-PARLEUR - Les prises de sortie des haut-parleurs sont
également situées sur le panneau arrière de l’appareil. Le 22-HEAD a une
section de puissance de 600 Watts RMS avec deux sorties Neutrik combi
speakon. Vous pouvez utiliser des câbles Speakons ou Jack Speaker pour
vous connecter à votre enceinte. Chaque section de puissance a une
charge minimale de 4 ohms.
MODE D’EMPLOI
22-HEAD
