Xonar Essence One
Hi-Fi USB DAC (Digital-to-Anolog Converter)
Quick Start Guide

E6774
First Edition (V1)
July 2011
Copyright © 2011 ASUSTeK Computer Inc. All Rights Reserved.
No part of this manual, including the products and software described in it, may be reproduced,
transmitted, transcribed, stored in a retrieval system, or translated into any language in any form
or by any means, except documentation kept by the purchaser for backup purposes, without the
express written permission of ASUSTeK COMPUTER INC. (“ASUS”).
Product warranty or service will not be extended if: (1) the product is repaired, modied or
altered, unless such repair, modication of alteration is authorized in writing by ASUS; or (2) the
serial number of the product is defaced or missing.
ASUS PROVIDES THIS MANUAL “AS IS” WITHOUT WARRANTY OF ANY KIND, EITHER
EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES
OR CONDITIONS OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
IN NO EVENT SHALL ASUS, ITS DIRECTORS, OFFICERS, EMPLOYEES OR AGENTS BE
LIABLE FOR ANY INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES
(INCLUDING DAMAGES FOR LOSS OF PROFITS, LOSS OF BUSINESS, LOSS OF USE OR
DATA, INTERRUPTION OF BUSINESS AND THE LIKE), EVEN IF ASUS HAS BEEN ADVISED
OF THE POSSIBILITY OF SUCH DAMAGES ARISING FROM ANY DEFECT OR ERROR IN
THIS MANUAL OR PRODUCT.
SPECIFICATIONS AND INFORMATION CONTAINED IN THIS MANUAL ARE FURNISHED
FOR INFORMATIONAL USE ONLY, AND ARE SUBJECT TO CHANGE ATANY TIME WITHOUT
NOTICE, AND SHOULD NOT BE CONSTRUED AS A COMMITMENT BY ASUS. ASUS
ASSUMES NO RESPONSIBILITY OR LIABILITY FOR ANY ERRORS OR INACCURACIES
THAT MAYAPPEAR IN THIS MANUAL, INCLUDING THE PRODUCTS AND SOFTWARE
DESCRIBED IN IT.
Products and corporate names appearing in this manual may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identication or
explanation and to the owners’ benet, without intent to infringe.

Contents
Package contents...................................................................................................4
Safety Information..................................................................................................5
Voltage Selection............................................................................................5
Repairs ..........................................................................................................6
Fuses .............................................................................................................6
Driver installation ...................................................................................................7
Functionality ...........................................................................................................8
1. USB DAC ( Digital-to-Analog Convertor)................................................8
2. Stand alone DAC....................................................................................9
3. Headphone amplier ..............................................................................9
Front Panel............................................................................................................10
Rear Panel.............................................................................................................10
Connections.......................................................................................................... 11
Input .............................................................................................................11
1. NB/PC-USB connections............................................................... 11
2. Toslink and Coaxial S/PDIF audio input connections ...................12
Output...........................................................................................................13
1. With Amplier and Passive Speaker System ................................13
2. With Active Speaker directly..........................................................14
3. With Headphone/Headset .............................................................14

4 ASUS Xonar Essence One
English
English
English
English
Package contents
This package should contain the following:
• ASUS Xonar Essence One Hi-Fi USB DAC x 1
• USB cable (‘B-A’ type) x 1
• Power cord x 1 (Some versions may have 2 power cords for different countries)
• 6.3mm to 3.5mm adaptor x 1
• User manual x 1
• Audio Precision (AP) test report x 1
• Installation driver CD x 1

English
English
5
ASUS Xonar Essence One
English
English
Safety Information
For your own safety please read the following important safety instructions carefully before
attempting to connect this unit to the mains power supply. They will also enable you to get the
best performance from and prolong the life of the unit.
Voltage Selection
The rear panel includes a voltage selection switch with two settings: ‘115’ and ‘230’. Check to
see that it is properly congured for your location before connecting AC power. Actually, the AC
input has a very wide input voltage range and can operate over a frequency range of 47.5 to
52.5 or 57 to 63 Hz. At 115, the Xonar Essence One will operate normally over a range of 95 to
132 VAC. At 230, the Xonar Essence One will operate normally over a range of 190 to 264 VAC.
CAUTION: Always insure that the voltage setting is correct for your locality.
Incorrect conguration may blow fuses or cause erratic operation.
230
230V 115V
115
VOLTAGE SELECTOR VOLTAGE SELECTOR

6 ASUS Xonar Essence One
English
English
English
English
Repairs
Do not service or repair this product unless properly qualied. Only a qualied technician
should perform repairs.

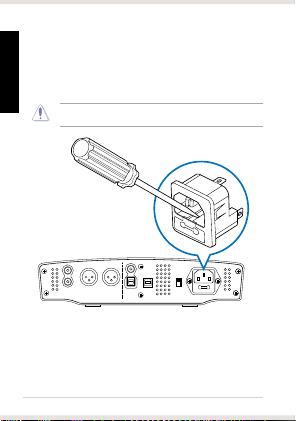

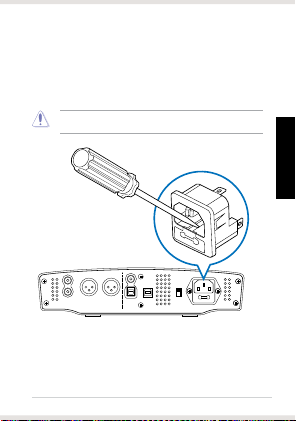

Fuses
The fuse holder is built into a drawer next to the IEC power connector.
CAUTION: For continued re hazard protection always replace the fuses with the
correct size and type (1A 250V, 5 x 20 mm).
UNBALANCED
OUTPUT
BALANCED OUTPUT DIGITALINPUT
USBLRR
L
TOSLINK
COAXIAL
VOLTAGESELECTOR AC IN
230
Use tools to replace the fuses.

English
English
7
ASUS Xonar Essence One
English
English
Driver installation
After connecting ASUS Xonar Essence One with your computer by the bundled USB cable, you
need to install the device driver that enables the Xonar Essence One to work with Windows
operating system.
NOTES:
• The driver is only needed when you connect ASUS Xonar Essence One with
PC/NB.
• The version and content of the support CD are subject to change without
notice.
To install the device driver:
1. Insert the ASUS Xonar Essence One support CD into your optical drive. If Autorun is
enabled, the ASUS Xonar Essence One driver screen appears automatically. Go to step 4.
If Autorun is not enabled in your computer, perform step 2.
2. Click My Computer on your desktop and double-click the optical drive icon.
3. Double-click the setup.exe icon located on the optical drive.
4. Follow the on-screen instructions to complete the installation. Read the END USER
LICENSE AGREEMENT in the process and make sure that you understand and accept it
before continuing the installation.
5. When the installation nishes, you may be prompted to restart your computer. You can
choose to restart the computer later if desired.
System requirements
To ensure a successful installation of the ASUS Xonar Essence One USB DAC, your computer
must meet the following requirements:
• IBM compatible PC with one USB2.0 (or higher) compatible port for the USB audio device
• Microsoft®Windows®7 / Vista / XP(32/64bit) / MCE2005
• Intel®Pentium® 4 1.4GHz or AMD Athlon 1400 CPU or faster CPU
• 256 MB DRAM system memory
• 60 MB available HDD space for driver installation package
• CD-ROM drive (or DVD-ROM drive) for software installation
• High-quality headphones or powered analog speakers to enjoy the ultra-high delity sound
of the card

8 ASUS Xonar Essence One
English
English
English
English
Functionality

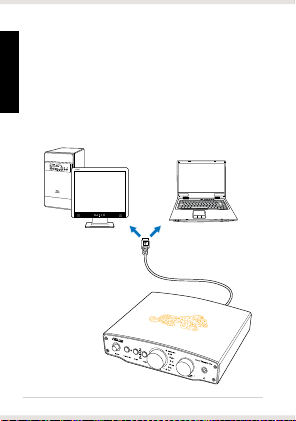

1. USB DAC ( Digital-to-Analog Convertor)
Clear, detailed, life-like sound for your digital music collection in PC/NB, with all the
connection(XLR, RCA) you need for end devices.
Steps:
• Connect PC/NB with an USB cable
• Need to install driver in your PC/NB to work
• Select “USB” in front panel as the input source
USB
or
NBPC

English
English
9
ASUS Xonar Essence One
English
English
2. Stand alone DAC
With S/PDIF in and input select, it also serves as an independent DAC which connects with
digital inputs such as CD audio source and then plays to the end devices.
Steps:
• Connect with other audio resource with S/PDIF input (by Coaxial/Optical cable)
• Select COA (coaxial input) or TOS (optical input) in the front panel as the input
source
S/PDIF
CD/DVD-Player
3. Headphoneamplier
Grants 100% performance of ALL hi-end headphones, even with impedance up to 600ohms,
providing extra dynamics and sound details.
Steps:
• Connect with high-quality headphones/headsets

10 ASUS Xonar Essence One
English
English
English
English
Front Panel
Xonar Essence One
HEADPHONE
VOLUME
VOLUME
BIT PERFECT
192
96
88.2
48
44.1
176.4
_
+
_
+
MUTEINPUT
USB
TOS
COA
UPSAMPLINGPOWER
1 2 3 4 5 6 7 8
99
1. Power On/Off
2. Upsampling function on/off
3. Input selection
4. Mute
5. Speaker Volume control
6. Bit perfect / sample rate indicator
7. Headphone Volume control
8. 1/4” Headphone output
9. Set screws
Rear Panel
UNBALANCED
OUTPUT
BALANCED OUTPUT DIGITAL INPUT
USBLRR
L
TOSLINK
COAXIAL
VOLTAGESELECTOR AC IN
230
1 2 3 4 6 75
1. Unbalanced RCA Output (line-out).
2. Balanced XLR Output(line-out)
3. Coaxial S/PDIF Input
4. Toslink Optical Input
5. USB port
6. Voltage selection (115/230V)
7. Power port (AC in)

English
English
11
ASUS Xonar Essence One
English
English
Connections
Input

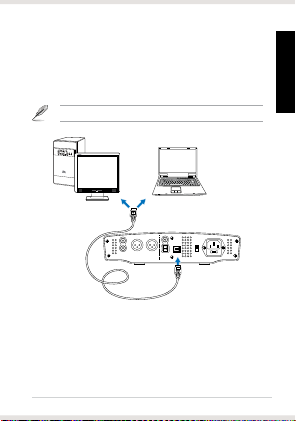

1. NB/PC-USB connections
NOTE: Do not turn on the machine until all connections have been made.
UNBALANCED
OUTPUT
BALANCEDOUTPUT DIGITALINPUT
USBLRR
L
TOSLINK
COAXIAL
VOLTAGESELECTOR ACIN
230
or
NBPC
(1) Connect a USB ‘B–A’ type lead (as illustrated at left) from the Xonar Essence One’s
USB input to one of the USB ports on the PC/NB.
(2) Turn on the Xonar Essence One using the front panel On/Off switch and make sure
that the USB input is selected (USB LED lit).
(3) Install the device driver that enables the Xonar Essence One to work with Windows
operating system.

12 ASUS Xonar Essence One
English
English
English
English

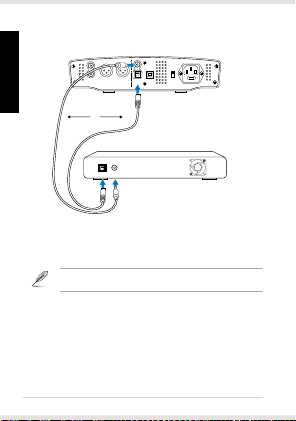

2. Toslink and Coaxial S/PDIF audio input connections
UNBALANCED
OUTPUT
BALANCEDOUTPUT DIGITALINPUT
USBLRR
L
TOSLINK
COAXIAL
VOLTAGESELECTOR ACIN
230
CD/DVD player
Digital Outputs
OR
(1) Connect your digital source (ex. CD/DVD players or some PC/NB with SPDIF output)
to Digital Input. Either S/P DIF Coaxial or Toslink optical types can be used, each
being of equal quality.
NOTE: Both Coaxial and Toslink Inputs can be used to connect and run equipment
at the same time.

English
English
13
ASUS Xonar Essence One
English
English
Output
1. WithAmplierandPassiveSpeakerSystem
UNBALANCED
OUTPUT
BALANCEDOUTPUT DIGITALINPUT
USBLRR
L
TOSLINK
COAXIAL
VOLTAGESELECTOR AC IN
LR
230
L
R
Amplifier
Unbalanced
Input
OR
Balanced
Input

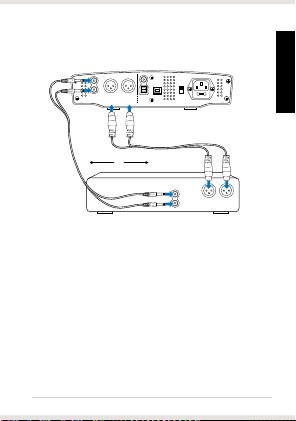

(1) Use either the unbalanced (RCA/Phono) or balanced (XLR) outputs of the Xonar
Essence One to connect unbalanced or balanced inputs of an amplier.
(2) Connect the amplier with a Passive Speaker System.

14 ASUS Xonar Essence One
English
English

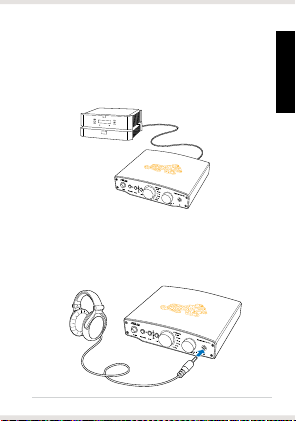

2. With Active Speaker directly
UNBALANCED
OUTPUT
BALANCEDOUTPUT DIGITAL INPUT
USBLRR
L
TOSLINK
COAXIAL
VOLTAGESELECTOR ACIN
230
(1) Connect Xonar Essence One with a set of active speakers directly.
3. With Headphone/Headset
(1) Connect Xonar Essence One with high-quality headphones/headsets directly.

F6774
Première édition (V1)
Août 2011
Copyright © 2011 ASUSTeK COMPUTER INC. Tous droits réservés.
Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être
reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque
langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l’exception de la
documentation conservée par l’acheteur dans un but de sauvegarde, sans la permission écrite
expresse de ASUSTeK COMPUTER INC. (“ASUS”).
La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié
ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée par écrit par
ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.
ASUS FOURNIT CE MANUEL “TEL QUE” SANS GARANTIE D’AUCUNE SORTE, QU’ELLE
SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES
GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D’APTITUDE POUR UN
USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES
OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT
DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES
DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D‘UTILISATION DE
DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI
ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT
DEFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.
LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT
FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT
A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES
COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N‘ASSUME AUCUNE
RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT
APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y
SONT DECRITS.
Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un
but d’identication ou d’explication dans l’intérêt du propriétaire, sans intention de contrefaçon.

Français
Français
Contents
Contenu de la boîte ..............................................................................................17
Informations relatives à la sécurité ....................................................................18
Sélection du voltage.....................................................................................18
Réparation ...................................................................................................19
Fusibles .......................................................................................................19
Installation du pilote.............................................................................................20
Fonctionnalités.....................................................................................................21
1. CNA USB (Convertisseur numérique analogique)...............................21
2. CNA autonome.....................................................................................22
3. Amplicateur pour casque....................................................................22
Panneau avant ......................................................................................................23
Panneau arrière ....................................................................................................23
Connexions...........................................................................................................24
Entrée...........................................................................................................24
1. Connexion USB pour ordinateur de bureau / portable ..................24
2. Connexion Toslink S/PDIF coaxiale ..............................................25
Sortie............................................................................................................26
1. Amplicateur et système d’enceintes passif..................................26
2. Système d’enceintes actif..............................................................27
3. Casque/Écouteurs.........................................................................27

17
ASUS Xonar Essence One
Français
Français
Contenu de la boîte
Vériez que la boîte de votre produit contient les éléments suivants :
• CNA (Convertisseur numérique analogique) USB ASUS Xonar Essence One x 1
• Câble USB (de type ‘B-A’) x 1
• Cordon d’alimentation x 1 (certains modèles peuvent inclure 2 cordons d’alimentation en
fonction du pays de commercialisation)
• Adaptateur 6.3mm vers 3.5mm x 1
• Manuel de l’utilisateur x 1
• Rapport de test de précision audio x 1
• CD de support contenant le pilote d’installation x 1

18 ASUS Xonar Essence One
Français
Français
Français
Français
Informations relatives à la sécurité
Pour garantir votre sécurité, veuillez lire attentivement les instructions de sécurité suivantes
avant de tenter de connecter cet appareil à sa source d’alimentation principale. Ces instructions
vous permettront également de proter pleinement des performances de l’appareil et de
prolonger sa durée de vie.
Sélection du voltage
Le panneau arrière de l’appareil intègre un interrupteur de sélection du voltage permettant de
régler la tension sur ‘115V’ ou ‘230V’. Vériez que celui-ci est correctement réglé en fonction du
type de voltage utilisé dans votre pays. L’appareil prend en charge une large plage de voltages
et peut opérer dans une gamme de fréquence de 47.5 à 52.5 Hz ou 57 à 63 Hz. Sur 115V, le
Xonar Essence One opère sur une plage de 95 à 132 Vca. Sur 230V, le Xonar Essence One
opère sur une plage de 190 à 264 Vca.
ATTENTION : Assurez-vous que le sélecteur de tension est correctement
conguré en fonction de votre emplacement géographique. Une mauvaise
conguration peut faire exploser les fusibles ou causer un dysfonctionnement
de l’appareil.
230
230V 115V
115
VOLTAGE SELECTOR VOLTAGE SELECTOR

Français
Français
19
ASUS Xonar Essence One
Français
Français
Réparation
Ne tentez pas de réparer ce produit si vous ne disposez pas des qualications nécessaires. Seul
un technicien qualié peut effectuer une réparation de l’appareil.
Fusibles
Le porte fusible est placé dans un compartiment spécique localisé à côté du connecteur
d’alimentation.
ATTENTION : Pour prévenir les risques d’incendies, remplacez toujours les
fusibles par des fusibles de type et de taille identiques (1A 250V, 5 x 20 mm).
UNBALANCED
OUTPUT
BALANCED OUTPUT DIGITALINPUT
USBLRR
L
TOSLINK
COAXIAL
VOLTAGESELECTOR AC IN
230
Utilisez les outils appropriés
pour remplacer un fusible

20 ASUS Xonar Essence One
Français
Français
Français
Français
Installation du pilote
Après avoir connecté votre ASUS Xonar Essence One à votre ordinateur par le biais du
câble USB fourni, vous devez installer le pilote logiciel permettant au Xonar Essence One de
fonctionner sous un système d’exploitation Windows.
REMARQUES :
• L’installation du pilote n’est nécessaire que si vous connectez le Xonar
Essence One à un ordinateur de bureau/portable.
• La version et le contenu du CD de support peuvent être modiés sans
avertissement préalable.
Pour installer le pilote :
1. Insérez le CD de support du Xonar Essence One dans le lecteur optique de votre
ordinateur. Si la fonction d’Exécution automatique est activée sur votre ordinateur, l’écran
d’installation du pilote du Xonar Essence One apparaît automatiquement. Passez alors à
l’étape 4. Sinon, suivez d’abord les instructions de l’étape 2 et 3.
2. Cliquez sur le raccourci Ordinateur du Bureau puis double-cliquez sur l’icône
représentant votre lecteur optique.
3. Double-cliquez sur l’élément setup.exe.
4. Suivez les instructions apparaissant à l’écran pour terminer l’installation. N’oubliez pas
de lire puis d’accepter le Contratdelicenced’utilisateurnal avant de continuer
l’installation.
5. Une fois terminé, il se peut qu’il vous soit demandé de redémarrer l’ordinateur. Vous
pouvez toutefois choisir de redémarrer l’ordinateur ultérieurement.
Pré-requis système
Avant d’installer le convertisseur numérique analogique Xonar Essence One, assurez-vous que
votre ordinateur puisse satisfaire aux critères suivants :
• Ordinateur intégrant un port USB 2.0 (ou supérieur) disponible
• Microsoft®Windows®7 / Vista / XP(32/64bits) / MCE2005
• Processeur Intel®Pentium® 4 1.4GHz ou AMD Athlon 1400 ou supérieur
• Mémoire DRAM supérieure ou égale à 256 Mo
• 60 Mo d’espace disque disponible pour l’installation du pilote audio
• Lecteur de CD-ROM (ou DVD-ROM) pour l’installation des logiciels
• Des écouteurs de haute qualité ou un système d’enceintes analogiques alimentées pour
proter pleinement de la qualité audio offerte par le Xonar Essence One
