Asus M2NBP-VM-CSM User manual

Motherboard
M2NBP-VM CSM
用户手册

ii
版权所有 •不得翻印 © 2006 华硕电脑
本产品的所有部分 , 包括配件与软件等 , 其所有权都归华硕电脑公司 ( 以下简称华硕 )
所有 , 未经华硕公司许可 , 不得任意仿制、拷贝、腾抄或转译。本使用手册没有任何
形式的担保、立场表达或其他暗示。若有任何因本使用手册或其所提到之产品的所
有信息 , 所引起直接或间接的资料流失、利益损失或事业终止 , 华硕及其所属员工恕
不为其担负任何责任。除此之外 , 本使用手册所提到的产品规格及信息仅供参考 , 内
容亦会随时更新 , 恕不另行通知。本使用手册的所有部分 , 包括硬件及软件 , 若有任
何错误 , 华硕没有义务为其担负任何责任。
用户手册中所谈论到的产品名称仅做识别之用 , 而这些名称可能是属于其他公司的
注册商标或版权。
本产品的名称或版本都会印在主板 / 显卡上 , 版本数字的编码方式是用三个数字组
成 , 并有一个小数点做间隔 , 如 1.22、1.24 等 ...... 数字越大 , 表示版本越新 , 而越
左边位数的数字更动表示更动幅度也越大。主板 / 显卡、BIOS 或驱动程序改变 , 用
户手册都会随之更新。更新的详细说明请您到华硕的互联网站上浏览或是直接与华
硕公司联系。
C2732
第一版
2006 年 9 月

iii
目录
安全性须知...................................................................................................... vi
关于这本用户手册 .......................................................................................... vii
M2NBP-VM CSM 规格简介 ........................................................................... ix
第一章：产品介绍
1.1 欢迎加入华硕爱好者的行列! ........................................................... 1-2
1.2 产品包装 ......................................................................................... 1-2
1.3 特殊功能 ......................................................................................... 1-2
1.3.1 产品亮点 .......................................................................... 1-2
1.3.2 华硕独家研发功能 .......................................................... 1-5
1.4 安装主板前 ...................................................................................... 1-6
1.5 主板概观 ......................................................................................... 1-7
1.5.1 主板构造图....................................................................... 1-7
1.5.2 主板的摆放方向 ............................................................... 1-8
1.5.3 螺丝孔位 .......................................................................... 1-8
1.6 中央处理器 (CPU) ........................................................................... 1-9
1.6.1 安装 CPU ......................................................................... 1-9
1.6.2 安装 CPU 散热器和风扇套件 ..........................................1-11
1.7 系统内存 ........................................................................................1-13
1.7.1 概述 ................................................................................1-13
1.7.2 内存设置 .........................................................................1-13
1.7.3 安装内存条......................................................................1-17
1.7.4 取出内存条......................................................................1-17
1.8 扩展卡插槽 .....................................................................................1-18
1.8.1 安装扩展卡......................................................................1-18
1.8.2 设置扩展卡......................................................................1-18
1.8.3 PCI 插槽 .........................................................................1-20
1.8.4 PCI Express x1 插槽 ........................................................1-20
1.8.5 PCI Express x16 插槽 ......................................................1-20
1.9 跳线 ................................................................................................1-21
1.10 元件与周边设备的连接 ...................................................................1-24
1.10.1 后方面板接口 ..................................................................1-24
1.10.2 内部接口 .........................................................................1-26

iv
目录
第二章：BIOS 程序设置
2.1 管理和升级您的 BIOS 程序 ............................................................. 2-2
2.1.1 华硕在线升级工具(ASUS Update) .................................... 2-2
2.1.2 制作一张启动盘 ............................................................... 2-5
2.1.3 使用华硕 EZ Flash 2 升级 BIOS ...................................... 2-6
2.1.4 升级 BIOS ........................................................................ 2-7
2.1.5 保存当前系统的 BIOS 文件 ............................................. 2-9
2.1.6 使用华硕 CrashFree BIOS 2 来恢复 BIOS ......................2-10
2.2 BIOS 程序设置 ...............................................................................2-11
2.2.1 BIOS 菜单 .......................................................................2-12
2.2.2 菜单栏说明......................................................................2-12
2.2.3 操作功能键说明 ..............................................................2-13
2.2.4 菜单项目 .........................................................................2-13
2.2.5 子菜单项目......................................................................2-13
2.2.6 设置值 .............................................................................2-13
2.2.7 设置窗口 .........................................................................2-14
2.2.8 在线操作说明 ..................................................................2-14
2.3 主菜单（Main menu） ...................................................................2-15
2.3.1 系统时间（System Time） ..............................................2-15
2.3.2 系统日期（System Date） ...............................................2-15
2.3.3 软驱种类（Legacy Diskette A ） .....................................2-15
2.3.4 IDE 设备菜单 ..................................................................2-16
2.3.5 SATA 设备菜单 ...............................................................2-18
2.3.6 HDD SMART Monitoring ...............................................2-19
2.3.7 Installed Memory .............................................................2-19
2.3.8 Usable Memory ...............................................................2-19
2.4 高级菜单（Advanced menu） ........................................................2-20
2.4.1 JumperFree 设置（JumperFree Configuration） ..............2-20
2.4.2 AI NET2 ..........................................................................2-22
2.4.3 中央处理器设置（CPU Configuration） ..........................2-22
2.4.4 芯片设置（Chipset） ......................................................2-24
2.4.5 PCI 即插即用设备设置（PCI PnP） ...............................2-25
2.4.6 内置设备设置（Onboard Devices Configuration）...........2-26

v
目录
2.5 电源管理（Power menu） ..............................................................2-30
2.5.1 ACPI Suspend Type .........................................................2-30
2.5.2 ACPI APIC Support .........................................................2-30
2.5.3 高级电源管理设置(APM Configuration) ...........................2-30
2.5.4 硬件监控器 (Hardware Monitor) ......................................2-33
2.6 启动菜单 (Boot menu) ....................................................................2-34
2.6.1 启动设备优先级（Boot Device Priority） ........................2-34
2.6.2 可移除设备（Removable Drives） ...................................2-34
2.6.3 硬盘驱动（Hard Disk Drives）........................................2-35
2.6.4 CDROM Drives ...............................................................2-35
2.6.5 启动配置设置（Boot Settings Configuration） ................2-35
2.6.6 安全性菜单（Security） ..................................................2-38
2.7 工具菜单（Tools menu） ...............................................................2-40
2.7.1 华硕 EZ Flash 2 ..............................................................2-40
2.8 离开 BIOS 程序（Exit menu） ......................................................2-41
第三章：软件支持
3.1 安装操作系统 .................................................................................. 3-2
3.2 随机光盘信息 .................................................................................. 3-2
3.2.1 运行随机光盘 ................................................................... 3-2
3.2.2 驱动程序菜单 ................................................................... 3-3
3.2.3 应用程序菜单（Utilities） ................................................ 3-4
3.2.4 磁盘制作工具（Make Disk） ........................................... 3-5
3.2.5 手册菜单（Manual） ....................................................... 3-6
3.2.6 华硕联系信息（Contact） ................................................ 3-7
3.2.7 其他信息（Other information） ....................................... 3-8
3.3 建立一张搭载有 RAID 的启动盘....................................................3-10

vi
电气安全性
• 为了避免可能的电击造成严重伤害，在搬动电脑以前请务必将电脑电源线从电
源插座中拔掉。
• 当您要安装或移除硬件时，请确保在连接该设备的信号线前，电源线已被拔掉。
如果可能的话，在安装以前请先拔掉电脑的所有电源线。
• 当您要从主板连接或拔除任何信号线以前，请确保所有的电源线已事先拔掉。
• 在使用适配卡或扩展卡以前，我们建议您可以先寻求专业人士的帮助。因为这
些设备有可能会干扰到接地的回路。
• 请确定电源的电压已调整到本国／本区所使用标准值。若您不确定您所属区域
的电压标准值，请就近询问当地的电力公司人员。
• 若电源已损坏，请不要尝试自行修理。请尽快与专业技术服务人员或经销商联
系。
安全性须知
操作安全性
•在您安装主板或硬件设备前，请务必详细阅读本手册里的相关信息。
• 在使用产品之前，请确定所有的排线、电源线都已正确连接好。若您发现有任
何重大的瑕疵，请尽快联系您的经销商。
• 为避免发生电路短路的问题，请务必将所有多余的螺丝、回形针及其他零件收
好，不要遗留在主板上或电脑主机中。
• 灰尘、湿气以及剧烈的温度变化都会影响到主板的使用寿命。因此请尽量避免
放置在这些地方。
• 请勿将电脑主机放置在容易摇晃的地方。
• 若在本产品的使用上有任何的技术性问题，请尽快和专业技术服务人员或经销
商联系。
这个画叉的带轮子的箱子表示这个产品（电子设备）不能直接放入垃圾
箱中。请根据不同地方的规定处理电子产品。

vii
关于这本用户手册
本用户手册包含了您在安装和设置主板时所需的信息。
用户手册的编排方式
用户手册主要由以下几个章节组成：
•第一章：产品介绍
您可以在本章节中发现主板的诸多特性和新技术。同时，本章节还描述了您在安
装硬件时所必须遵循的安装步骤。其中还介绍了主板的跳线和接口。
•第二章: BIOS 信息
本章节将告诉您如何通过 BIOS Setup 菜单来更改系统设置。同时还详细地介
绍了BIOS 参数。
•第三章: 软件支持
本章节将向您介绍主板随机光盘中的附赠软件内容。
哪里能找到更多的产品信息
您可以从以下提供的两种方法来获取更多关于华硕产品和软件升级的信息。
1. 华硕官方网站
华硕电脑互联网站提供了最新的有关华硕软硬件产品的各种信息。详情请查阅
华硕联络信息表。
2. 其他文件
在您的产品包装盒中除了本手册所列举的标准配件外，还有可能会带有其他文
件，如经销商所附的产品保证单等。

viii
印刷样式
粗体字 表示菜单或选择的项目
斜体字 用来强调一个词或词组
<Key> 包含在小于号和大于号之间的按键表示您必须按下这
个按键。
例如：<Enter> 代表您必须按下 Enter 或 Return 键
<Key1>+<Key2>+<Key3> 如果您需要同时按下两个或两个以上的键，这些键的
名称之间会用加号 (+) 连接。
例如: <Ctrl>+<Alt>+<D>
命令 表示您必须按照显示，完整地键入这条命令，然后在
括号中填入所需内容。
例如：在 DOS 提示符下，键入以下命令行：
afudos /i[filename] afudos /M2NBP-VM CSM.ROM
提示符号
为了确保您能正确完成设置,请一定要注意以下这些会在手册中出现的提示符号所代
表的特殊含义。
危险/警告: 提醒您在尝试进行某项步骤时要注意您自身的安全。
小心: 提醒您在尝试进行某项步骤时要注意不要伤害到主板的元件。
注意: 提供有助于完成某项设置的诀窍或其它信息。
重要: 提醒您必须要按照手册所描述的方法来完成一项或多项安装或设置。

ix
M2NBP-VM CSM 规格简介
(下一页继续)
CPU
芯片组
系统总线
内存
扩展槽
显卡
存储
高保真音效
LAN
USB
支持 AMD socket AM2 之 AMD Athlon™ 64FX/
Athlon™ 64 X2/Athlon™ 64/Sempron 处理器
AMD64 架构可同时支持 32 位和 64 位运算
支持 AMD Cool ‘n’ Quiet™ 技术
支持 AMD Live!™
北桥: NVIDIA® Quadro® NVS210S GPU
南桥: NVIDIA® nForce™430B MCP
2000/1600 MT/s
双通道内存架构
4 x 240-pin DIMM 插槽，支持高达 8 GB 的
unbufferred ECC/non-ECC 800/667/533 MHz DDR2 内存
1 x PCI Express™ x16 插槽
1 x PCI Express™ x1 插槽
2 x PCI 插槽
集成 NVIDIA® GeForce™ 6 图像处理器(GPU)
注意 : DVI-D 只支持数字显示。您无法将
DVI-D 输出的 RGB 信号转化为 CRT
NVIDIA®nForce™430B 媒体与通信处理器(MCP) 支持:
- 2 x Ultra DMA 133/100/66/33 接口可支持四个硬盘
- 4 x Serial ATA 3 Gb/s 硬盘支持 RAID 0 和 RAID 1 设置
SoundMAX® ADI AD1986A 5.1-声道 CODEC 解码器
支持 Jack Sensing 技术
S/PDIF 输出接口
NVIDIA® nForce™430B 内置 Gigabit MAC 支持外接
Marvell® PHY
最多可支持 8 个 USB 2.0 端口

x
WfM2.0, DMI2.0, WOL by PME, WOR, PXE, 系统入侵警示功能
华硕 Q-Fan 2
华硕 C.P.R. (CPU 参数恢复)
华硕 CrashFree BIOS 2
华硕 EZ Flash 2
华硕 MyLogo™
无段式频率调节 (SFS) 允许以 1 MHz 为单位在 200 MHz 到
400 MHz 之间调节 FSB
注意 : 华硕 CrashFree BIOS 2 和 华硕 EZ Flash 2 只支持
VGA/RGB 输出.
4 Mb Flash ROM, Award BIOS, PnP, DMI2.0, WfM2.0, ACPI
2.0, SM BIOS 2.3
1 组并口
1 组 LAN (RJ-45) 接口
4 组 USB 2.0 端口
1 组 VGA/RGB 输出接口
1 组 VGA/DVI-D 接口
1 组 PS/2 键盘接口
1 组 PS/2 鼠标接口
5.1-声道音频接口
1 组前面板音频接针
1 组 CD 音频输入接针
1 组系统警示功能接针
1 组 CPU 风扇接针
2 组机箱风扇接针
1 组电源风扇接针
1 组软驱排线插座
1 组 COM 插座
1 组 Primary IDE 接针
1 组 Secondary IDE 接针
1 组同轴／光纤 S/PDIF 输出接口
4 组 Serial ATA 接口
2 组 USB 2.0 接口支持 4 组附加的 USB 2.0 接口
1 组 24-pin ATX 电源插座
1 组 4-pin x ATX 12V 电源接针
1 组系统控制面板接针
1 组 TPM 接针
M2NBP-VM CSM 规格简介
管理能力
特殊功能
BIOS 特性
后侧面板设备接口
内部接口
(下一页继续)

xi
*任何规格改变概不另行通知。
M2NBP-VM CSM 规格简介
电源需求
机箱型式
随机光盘内容
ATX 电源供应 (带 24-pin 和 4-pin 12V 插头)
兼容 ATX 12V 2.0
uATX 型式: 9.6 in. x 9.6 英寸 (24.5cm x 24.5cm)
装置驱动程序
华硕系统诊断家II (ASUS PC Probe II)
AMD Cool ‘n’Quiet™ 应用程序
华硕在线升级程序 (ASUS Update)
防毒软件(OEM 版本)

1
产品介绍
您可以在本章节中发现诸多华硕所赋予本主板的
优异特色。利用简洁易懂的说明，让您很快掌握
本主板的各项特性，当然，在本章节我们也会提
及所有能够应用在本主板的新技术。

1-2 第一章：产品介绍
1.1 欢迎加入华硕爱好者的行列!
感 谢 您 购 买 华 硕 M2NBP-VMCSM主 板 !
本主板运用了许多崭新功能与高端技术，使其成为华硕优质主板产品线中不可多得
的闪亮之星。
在您开始安装主板及主板上的硬件设备之前，请检查下面列出的各项配件是否齐
全。
1.2 包装内容
请对照以下列表，检查包装盒内的各项标准配件是否齐全:
若以上列出的任何一项配件有损坏或短缺的情形,请尽快与您的经销商联系。
1.3 特殊功能
1.3.1 产品亮点
最新处理器技术    
本主板支持 AMD socket AM2 的单核心 Athlon 64/ Sempron 和基于 64 位架构的双
核心 Athlon 64 X2/Athlon 64 FX 处理器，可支持 2MB/1MB/512KB L2 高级缓存。
采用了 2000/1600 MT/s HyperTransport 总线，支持双通道 un-buffered DDR2 800
内存和 AMD Cool ‘n’ Quiet 技术。请参考 1-9 页的说明。
主板 华硕 M2NBP-VM CSM 主板
排线
1 组 Serial ATA 信号线
1 组 Serial ATA 电源线
1 组 Ultra DMA 133/100/66 排线
1 组软驱排线
附件 I/O 挡板
随机光盘 华硕主板随机光盘
文件 用户手册

华硕M2NBP-VMCSM主板用户手册 1-3
NVIDIA®Quadro®NVS210SGPU
和NVIDIA®nForce™430BMCP芯片组
NVIDIA® Quadro® NVS210S 图像处理器 (GPU) 北桥支持 Microsoft® DirectX
9.0 Shader Model 3.0，双 VGA 输出 (RGB 和 DVI-D)，支持可提供高质量图像的
NVIDIA® PureVideo 技术，还支持 PCI Express 界面。
NVIDIA® nForce™ 430B 媒体与通信处理器 (MCP) 南桥提供 NVIDIA® Gigabit 及
NVIDIA® MediaShield 存储管理技术，可以支持 Serial ATA 3Gb/s 的简单 RAID
(RAID 0 和 RAID 1) 设置.
支持DDR2内存  
本主板支持 DDR2 内存，传输速率可达 800MHz/667 MHz/533 MHz 以满足最新
3D 显卡，多媒体和因特网应用程序对更高带宽的要求。双通道 DDR2 架构使您系
统内存的带宽倍增，提高了系统效能，使带宽达到 12.8 GB/s。请参考 1-13 到 1-16
页的说明。
支持PCIExpress™界面
本主板完全支持最新的内部连接技术 PCI Express，有效提升 PCI 总线的速度。PCI
Express 在设备之间建立点对点串行内部连接，它将数据以封包方式传输，具有更高
的时钟频率。这种高速接口也可与既有的 PCI 接口规格的软件兼容。请参考 1-20
页的说明。
支持AMDCool‘n’Quiet技术 
本主板支持 AMD Cool ‘n’ Quiet 技术， 可检测系统运行状况并自动调整 CPU
电压和频率，为系统带来一个酷冷，安静的运行环境。请参考 2-24 页的说明。

1-4 第一章：产品介绍
支持SerialATA3Gb/s技术 
本主板支持基于 Serial ATA (SATA) 3Gb/s 存储规格的下一代硬盘。内置 NVIDIA®
nForce 430B MCP 南桥允许为四个 SATA 接口进行 RAID 0 和 RAID 1 设置。
GigabitLAN解决方案 
Marvell Gigabit 网络控制器提供传输速率要比传统的 10/100 以太网连接快十倍的连
接速率。Gigabit LAN 是未来的网络标准，适合处理视频，音频和语音等数据。
支持USB2.0技术 
本主板支持通用串行总线 USB 2.0 规格，传输速率从 USB 1.1 规格的 12Mbps 提升
到 USB 2.0 规格的 480Mbps。 USB 2.0 向下兼容 USB 1.1。 请参考 1-25 和 1-30
页的说明。
高保真音效 
SoundMAX 是一套专门针对专业领域的商业人士、音乐发烧友、音乐家与游戏玩家
门所开发出来的高质量音频软件。为您的所以播放器，如 MP3 ，家庭影院，高级游
戏，VOIP 等提供高质量的音效。您完全不必担心，SoundMAX 高质量音效将带给
您全新的体验！

华硕M2NBP-VMCSM主板用户手册 1-5
1.3.2 华硕独家研发功能
华硕CrashFreeBIOS2 
这项技术能让您在 BIOS 数据损坏时，通过华硕随机光盘恢复原始的 BIOS 数据。这
项保护让您不再需要购买一个替换的 ROM 芯片。请参考 2-10 页的说明。
华硕EZFlash2 
EZ Flash 2 是一个用户友好 BIOS 升级应用程序。不用进入操作系统，您按下预设热
键启动应用程序就可轻松升级 BIOS，不再需要通过 MS-DOS 模式或通过启动软盘
的方式升级。请参考 2-6 页的说明。
华硕Q-Fan2
这项技术能根据系统负载自动调整 CPU 风扇和机箱风扇的速度，运作更安静，更
冷，更有效。请参考 2-33 页的说明。
C.P.R.(CPU参数恢复)
由华硕独家研发的 C.P.R. 功能，可以让主板的 BIOS 程序在系统因为超频而导致
死机时自动重新设置，将 CPU 的参数恢复为默认值。当系统因为超频而死机时，
C.P.R.功能让您无需开启机箱，就可以清除 CMOS 内存中的数据。您只要轻松的将
系统关机，重新开启系统之後，BIOS 程序就会自动恢复 CPU 设置中所有各项参数
的默认值。
华硕MyLogo™ 
这项新功能可让您将喜爱的图片设为开机画面，或自己制作图片作为开机画面，让您
的电脑更加个性化。请参考 2-37 页的说明。

1-6 第一章：产品介绍

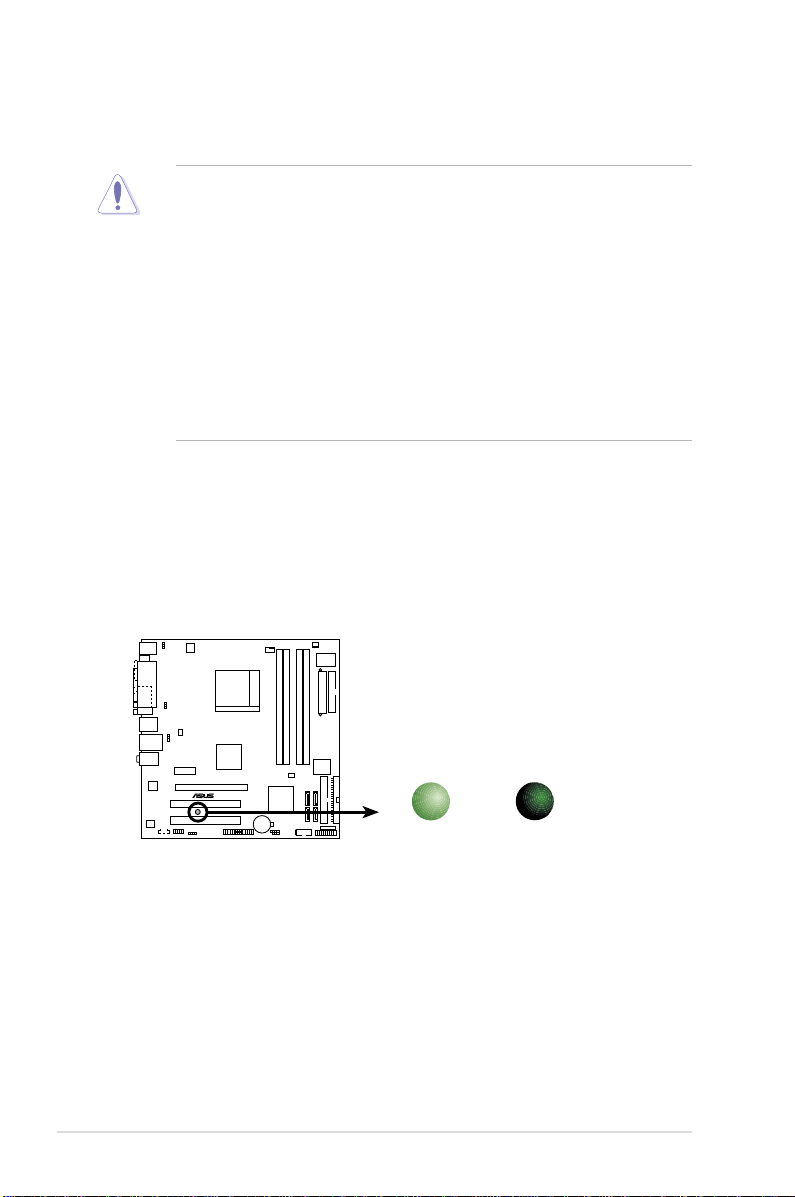

电源警示灯
主板上有一个 LED 电源警示灯，表示目前系统处于正常运行、睡眠模式或软
关机模式。这个指示灯提醒您在移除或安装任何主板部件之前，必须先关闭系
统并拔掉电源线。下图标明了该警示灯的位置。
1.4 主板安装前
在您动手更改主板上的任何设定以前,请先做好 下列各项预防措施。
• 在您动手更改主板上的任何设定以前，请先拔掉电脑的电源线。
• 为避免产生静电，在拿取任何电脑部件或触碰主板上的元件时，请先使用防
静电手环，也可以同时触摸一个有接地线的物品，或是像是电源供应器等的
金属物品外壳。
• 在拿取电脑部件时，尽量不要触碰部件上的电脑芯片。
• 当您移除主板或电脑部件上的集成电路 IC 元件时，请将该元件放置在绝缘垫
上以隔离静电，或是直接放回该元件的绝缘包装带中保存。
• 在您安装或移除任何电脑部件之前，请确认 ATX 电源供应器的电源开关是
切换到关闭（OFF）的位置，而最安全的做法是先暂时拔除电源供应器的电
源线，等到安装或移除工作后再将之接回。如此可避免因电力残余在系统中
而严重损及主板、电脑部件或其他外设。
M2NBP-VM CSM
®
M2NBP-VM CSM Onboard LED
SB_PWR
ON
Standby
Power
OFF
Powered
Off

华硕M2NBP-VMCSM主板用户手册 1-7
1.5.1 主板构造图
1.5 主板概观
Bottom:Mic In
Center:Line Out
Top:Line In
PANEL
M2NBP-VM CSM
®
CR2032 3V
Lithium Cell
CMOS Power
AAFP CHASSIS
PRI_IDE
24.5cm (9.6in)
24.5cm (9.6in)
Socket AM2
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit, 240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module)
USB12
FLOPPY
Super
I/O
4Mb
BIOS
PS/2KBMS
T: Mouse
B: Keyboard
LAN_USB34
CD
AD
1986A
PCIEX16
PCIEX1_1
PCI1
PCI2
CLRTC
USB78USB56
SATA4SATA2 SATA3SATA1
CHA_FAN1
ATX12V
SB_PWR
DVI
PARALLEL PORT
VGA
USBPW34
USBPW12
KBPWR
USBPW78
USBPW56
SPDIF_OUT
nVIDIA
®
nForce™430B
nVIDIA
®
Quadro
®
NVS210S
GPU
EATXPWR
COM1
SEC_IDE
CPU_FAN
88E1116
CHA_FAN2
TPM
PWR_FAN
更多后面板接口和内部接口信息请参考 1.10 元件与外围设备的连接。

1-8 第一章：产品介绍
M2NBP-VM CSM
®
请勿将螺丝锁的太紧，这样有可能损坏主板！
1.5.2 主板摆放方向
当您安装主板到电脑主机机箱内时，务必确认置入的方向是否正确。主板 PS/2 鼠标
与键盘接口、串口与音效接口的方向应该是朝向机箱后方面板，而且您也会发觉主机
机箱后方面板会有相对应的预留孔位。请参考下图所示。
此面朝向电脑主
机的后方面板
1.5.3 螺丝孔位
请将下图所圈选出来的 8 个螺丝孔位对准主机机箱内相对位置的螺丝孔位，然后一
一锁上螺丝以固定主板

华硕M2NBP-VMCSM主板用户手册 1-9
1.6 中央处理器(CPU)
本主板拥有一个 940-pin AM2 插槽，可使用 AMD Athlon™ 64 X2/Athlon™ 64/
Athlon™ FX/Sempron™ 处理器。
AM2 插槽与专为 AMD Opteron™ 处理器设计的 940-pin 插槽不同。请确认您的
CPU 是专为 AM2 插槽设计的。CPU 只能以单一方向正确安装到主板上。切记请
勿用力地将 CPU 以错误的方向安装到插槽上，这么做将可能导致 CPU 与插槽上
的针脚损坏!
1.6.1 安装CPU
请依照一下步骤安装 CPU：
1. 找到位于主板上的CPU 插槽。
2. 将插座旁边的固定拉杆拉起至其角度
几与插座呈 90-100度角。
请确定固定拉杆拉起至 90-100 度角，否则将很难完全置入 CPU 。
固定拉杆
M2NBP-VM CSM
®
M2NBP-VM CSM CPU Socket AM2
90°-100°
• 在安装 CPU 之前请确认电源线已经拔掉。
• 将机箱风扇排线连接至 CHA_FAN1/2 接针以保证系统稳定。
