AsVIVA Red Neck GL2 User manual

GEWÄHRLEISTUNGSBESTIMMUNGEN ..................................................... 3
TEILELISTE ..................................................................................................... 5
ZUSAMMENBAU ............................................................................................ 13
GEWÄHRLEISTUNGSRECHT...................................................................... 26
TABLE OF CONTENT
WARRANTY TERMS...................................................................................... 27
PART LIST....................................................................................................... 28
ASSEMBLY ..................................................................................................... 36
WARRANTY TERMS...................................................................................... 49
INHALTSVERZEICHNIS

33
GEWÄHRLEISTUNGSBESTIMMUNGEN
WICHTIG
Nur die Originalverpackung gewährleistet einen ausreichenden Transportschutz des Gerätes und sollte
deshalb mindestens in der gesetzlichen Rückgabezeit aufbewahrt werden.
Für unsere Geräte leisten wir die gesetzliche Gewährleistung von 2 Jahren.
Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe
der Kundennummer bzw. Rechnungsnummer an Ihren Händler
oder direkt an uns.
Unsere Serviceadresse: [email protected]
Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können,
beachten Sie bitte folgende Vorgehensweise:
1. Ist ein bestimmtes Teil beschädigt?
Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit.
2. Liegt eine Störung beim Gerät vor?
Sollten Sie die Möglichkeit einer Videoaufnahme z.B. Handykamera haben,
nehmen Sie die Störung auf und senden uns das VIdeo- oder Bildmaterial zu.
FITNESS WELLNESS E-BIKE
D-41542 Dormagen
E-Mail: [email protected]
Internetadresse: http://www.asviva.de

4
Herzlichen Glückwunsch zu Ihrer Entscheidung zum Kauf eines Gerätes aus dem Hause AsVIVA.
Gemäß des zum 01. Januar 2002 geänderten europäischen Gewährleistungsrechts,
steht Ihnen eine gesetzliche Gewährleistungsfrist von 2 Jahren zu.
Die Gewährleistungsfrist beginnt mit der Übergabe des Fahrrades durch den Fachhändler.
Zum Nachweis des Kauf- bzw. Übergabe Datums heben Sie bitte die Kaufbelege wie Rechnung und
Kassenzettel für die Dauer der Gewährleistungsfrist auf.
Neben der grundsätzlichen 2-jährigen Gewährleistungsfrist besteht eine gesetzliche
sogenannte Umkehr der Beweislast für einen Zeitraum von 6 Monaten nach Übergabe des Produktes.
Das bedeutet, dem Verkäufer obliegt es bei Auftreten eines Fehlers zu beweisen,
dass der Fehler zum Zeitpunkt der Übergabe noch nicht vorhanden war und nicht durch un-
sachgemäßen Gebrauch, funktionsbedingtem Verschleiß oder Missbrauch entstanden ist.
1. Die Gewährleistung bezieht sich nicht auf:
• alle Teile des Gerätes, die einem funktionsbedingten Verschleiß unterliegen, soweit es sich nicht
um Produktions- oder Materialfehler handelt
• Schäden, die durch unsachgemäße oder mangelhafte Pege und nicht fachmännisch durchgeführ-
te Reparaturen, Umbauten oder Austausch von Teilen entstehen,
• Schäden, die durch unsachgemäßen Gebrauch und höhere Gewalt enstehen.
2. Berechtigte Gewährleistungsansprüche liegen vor, wenn:
• Der reklamierte Schaden oder Fehler zum Zeitpunkt der Übergabe an den Kunden bereits vorhan-
den war
• Kein natürlicher oder funktionsbedingter Verschleiß Ursache für die Abnutzung oder Veränderung
des Gutes war ( siehe Liste Verschleißteile unter Garantiebedingungen! )
• Der Schaden oder Fehler nicht ursächlich dadurch entstanden ist, dass kein bestimmungsgemäßer
Gebrauch des Gerätes erfolgte.
Falls Sie Fragen zu Ihrem Fitnessgerät haben, helfen Ihnen unsere Mitarbeiter der
Serviceabteilung gerne weiter (sehen Sie dazu bitte in den Gewährleistungsbestimmungen nach).
Wir wünschen Ihnen immer viel Freude!
Ihr AsVIVA Team

5
Nr Beschreibung Skizze Menge
A Linker Rahmen 1 Stk.
B Seitenrahmen 3 Stk.
C Vorderrahmen C 1 Stk.
D Sitzrahmen D 1 Stk.
TEILELISTE

6

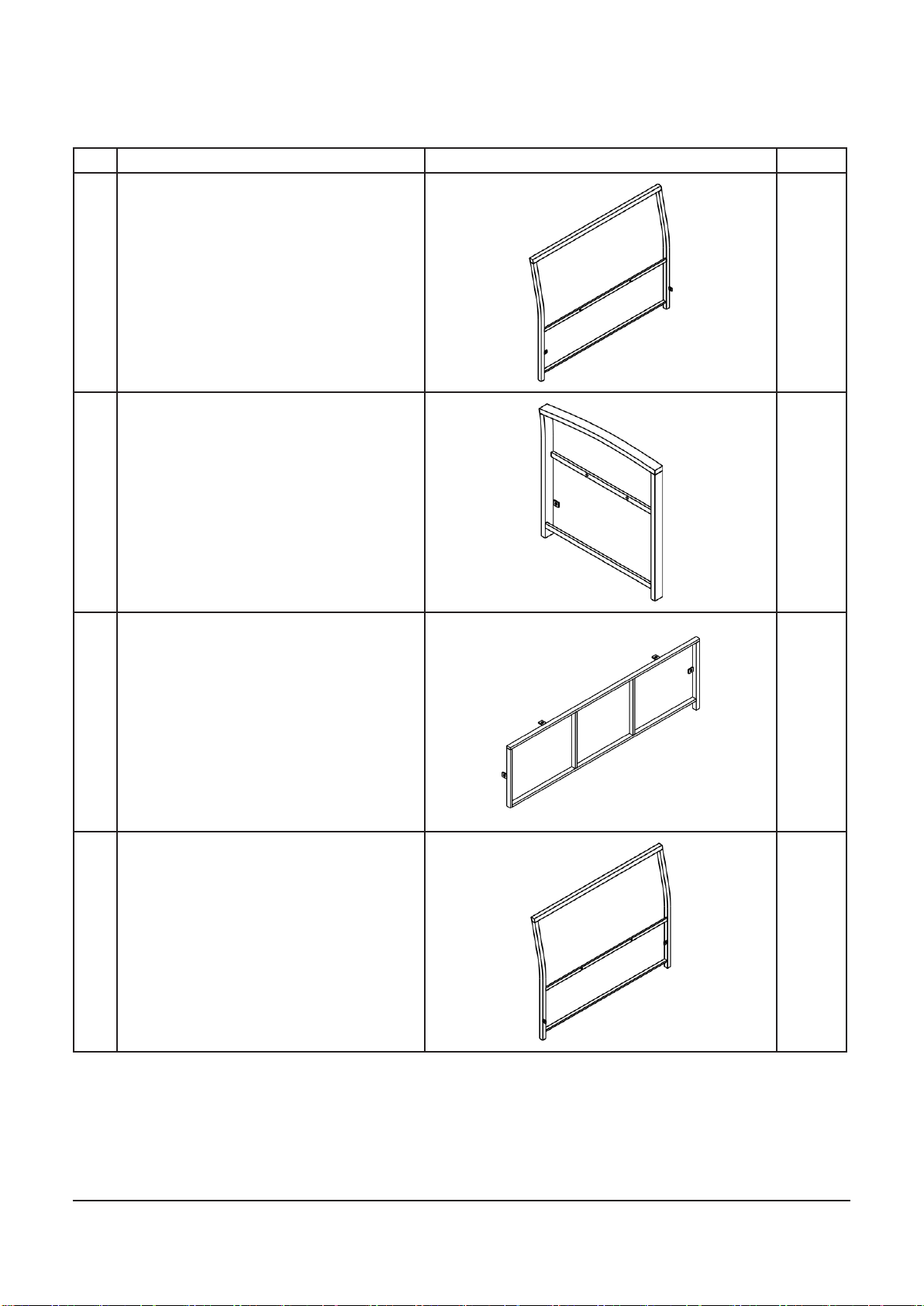

Nr Beschreibung Skizze Menge
E Hinterer Rahmen E 1 Stk.
F Rechter Rahmen 1 Stk.
G Vorderrahmen G 1 Stk.
H Hinterer Rahmen H 1 Stk.

7
Nr Beschreibung Skizze Menge
I Sitzrahmen I 1 Stk.
K Kleiner Eckrahmen 1 Stk.
L Großer Eckrahmen 1 Stk.
M Eck Sitzrahmen 1 Stk.

8
Nr Beschreibung Skizze Menge

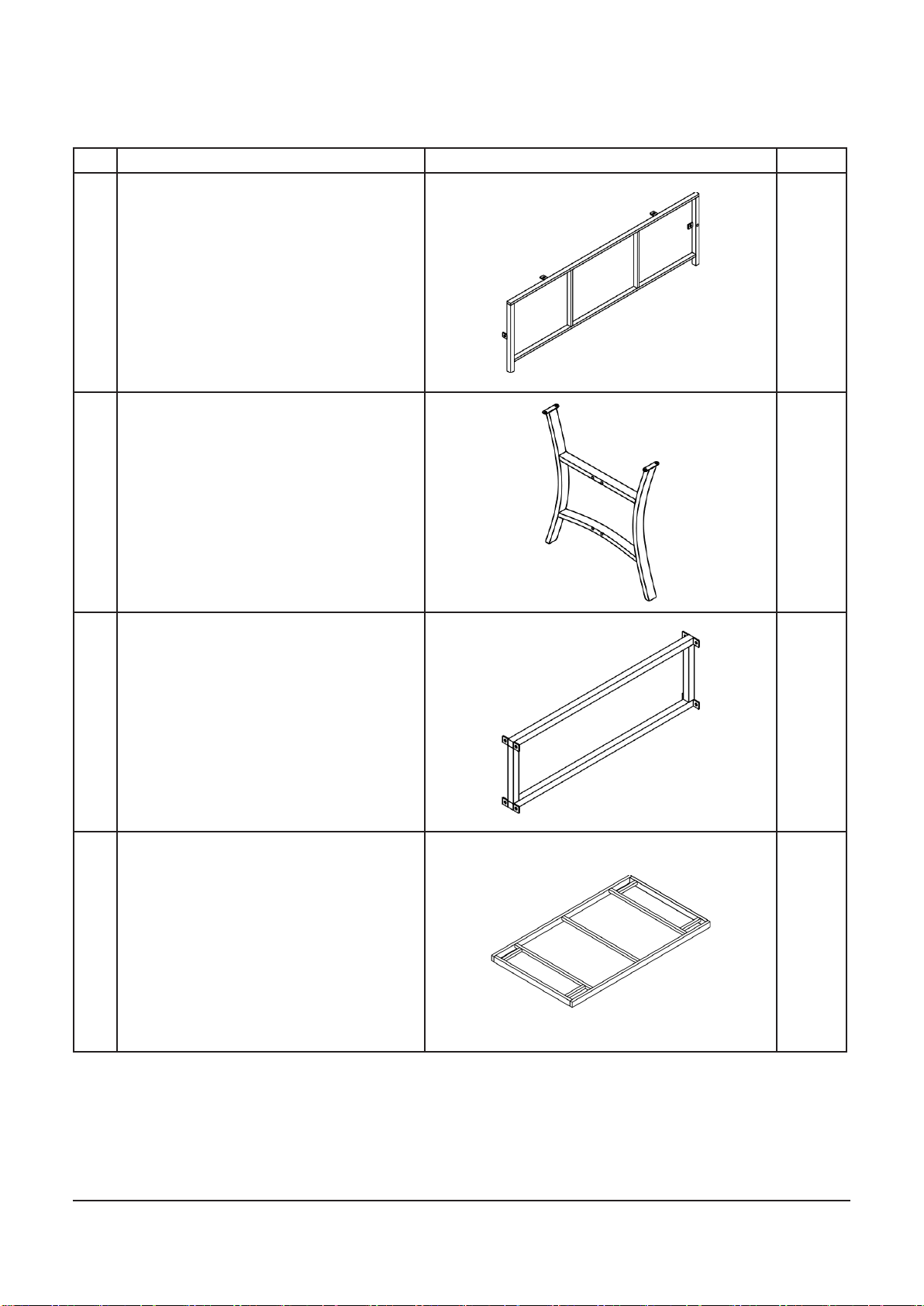

N Eck Vorderrahmen 1 Stk.
O Tischbeinrahmen 2 Stk.
PMittler Tischrahmen 1 Stk.
QOberer Tischrahmen 1 Stk.

9
Nr Beschreibung Skizze Menge
S Hocker Fußrahmen 6 Stk.
T Hocker Seitenrahmen 6 Stk.
U Oberer Hockerrahmen 3 Stk.

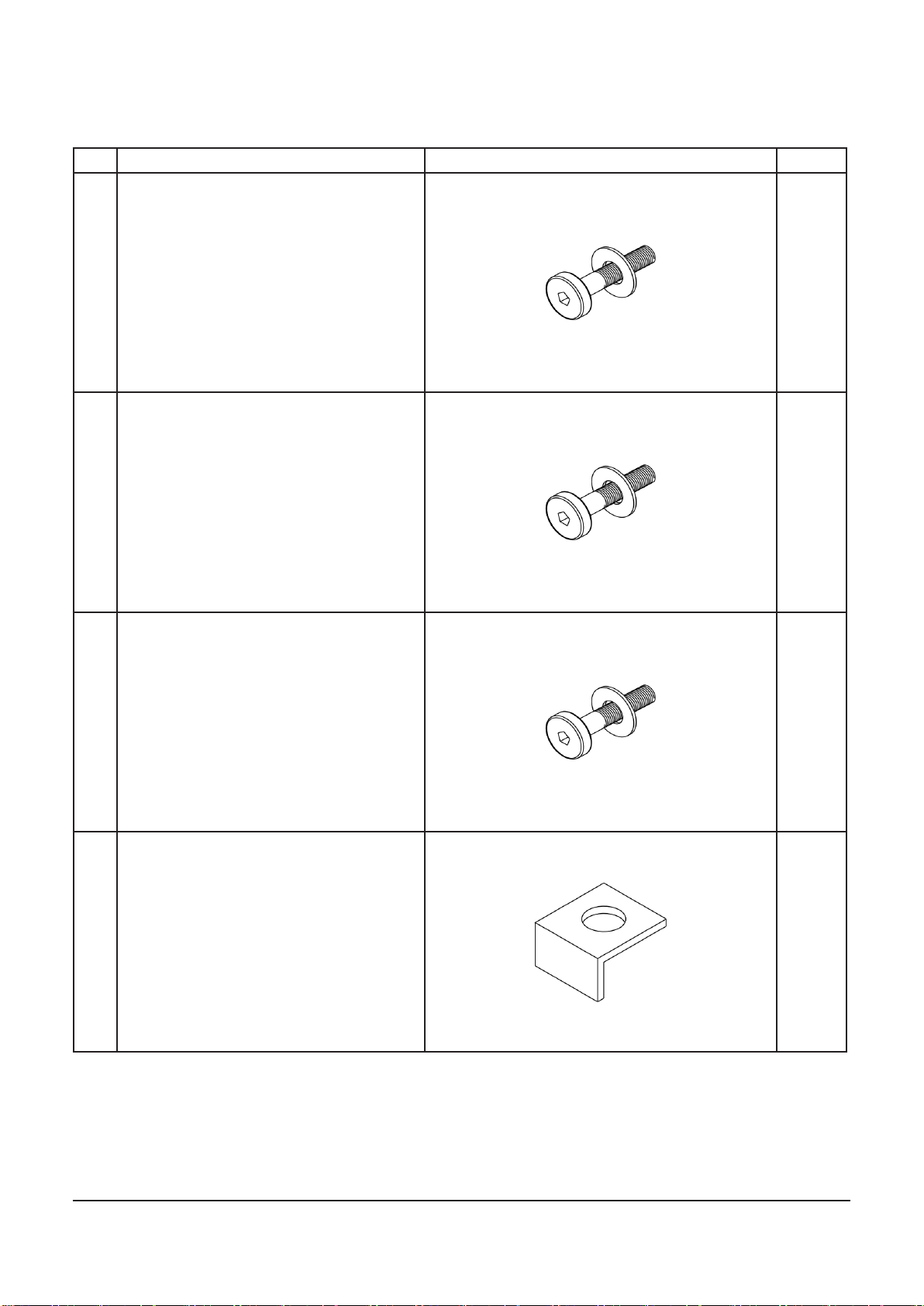

1 Schraube M6x60 8 Stk.

10
Nr Beschreibung Skizze Menge
2 Schraube M6x50 15 Stk.
3 Schraube M6x40 8 Stk.
4 Schraube M6x25 48 Stk.
5 Verbindungsstück 79 Stk.

11
Nr Beschreibung Skizze Menge
6 Tischglas 1 Stk.
7 Rückenkissen 6 Stk.
8 Sitzkissen 3 Stk.
9 Kleines Eckkissen 1 Stk.

12
Nr Beschreibung Skizze Menge

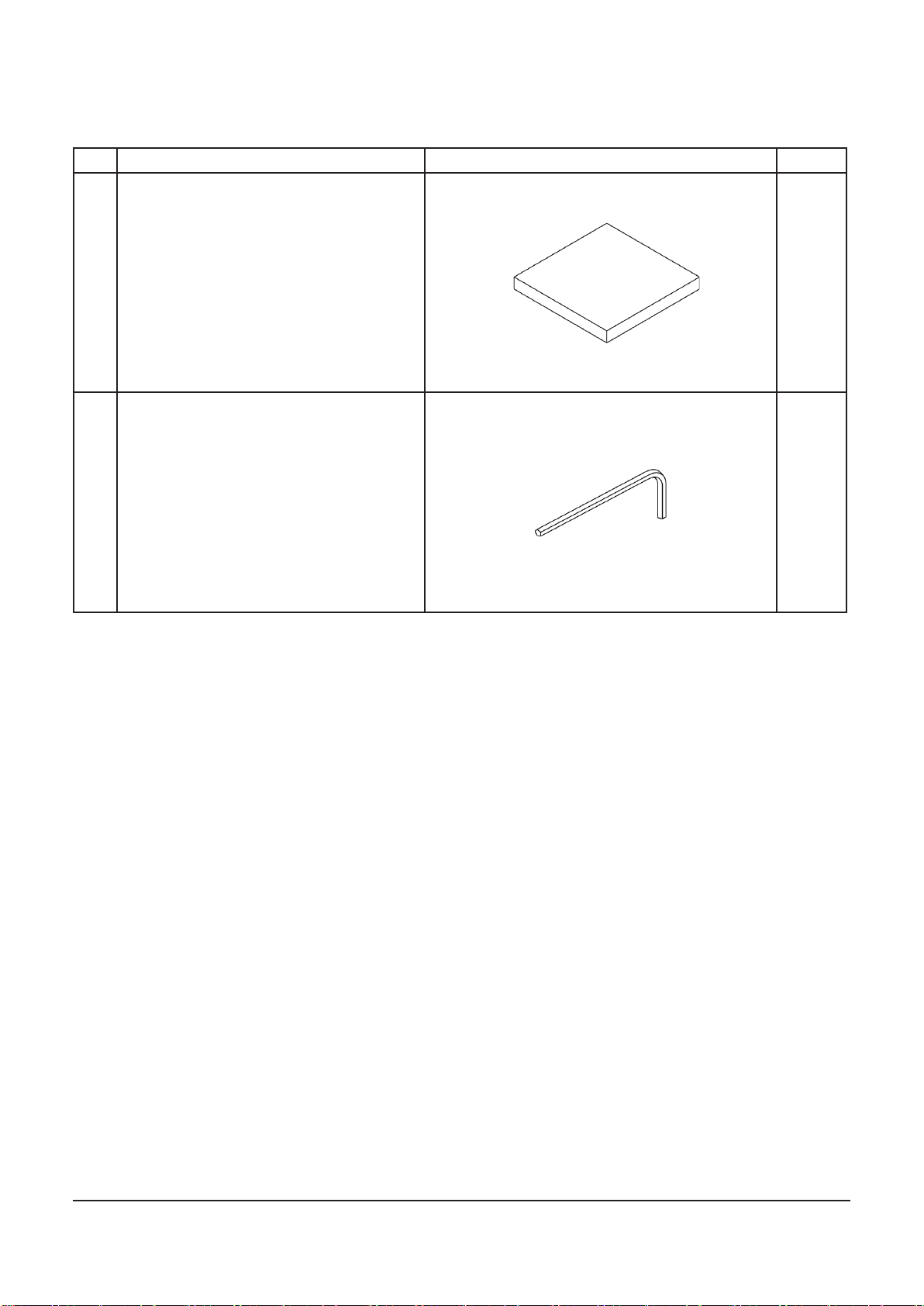

10 Hockerkissen 3 Stk.
11 Imbusschlüssel 1 Stk.

13
ZUSAMMENBAU
WARNUNG!
Gehen Sie äußerst sorgfältig mit den Teilen um. Unkorrekte Montage kann Verletzungen
hervorrufen.
WICHTIG:
Bitte beachten Sie, dass zunächst alle Schrauben von Hand leicht eingelegt werden müssen.
Drehen Sie die Schraube 2 – 3-mal, so dass die Schraube sich selbst festhält, jedoch die
Teile noch nicht fest miteinander verbunden sind.
Erst wenn alle Teile auf diese Weise miteinander verbunden wurden, sollten Sie die
Schrauben leicht anziehen.
Da es sich hier um handgefertigte Gartenmöbel handelt, sind kleine Abweichungen bei den
Bohrungen oder Schweißverbindungen möglich, so dass es durch diese Handhabung
kompensiert werden kann.
Stellen Sie Ihren Stuhl oder Tisch auf eine gerade Oberäche und legen Sie vorsichtig ein
wenig Gewicht darauf um es richtig auszurichten. Bitte nutzen Sie hierfür dem mitgelieferten
Sitzkissen. Bitte darauf achten, dass alle Standfüße den Boden berühren und der Stuhl /
Tisch nicht wackelt. Sobald das gegeben ist, bitte alle Schrauben fest anziehen.
Ihr neues Produkt wurde handgefertigt.
Kleine Unregelmäßigkeiten werden als
Qualitätsmerkmal anstatt als Grund einer
Beschwerde angesehen.
Tip:
Den Inbussschlüssel immer vollständig in die
Kerbe einführen, um den Schraubenkopf
nicht zu überdrehen.
Was Sie nicht tun sollten
- Sollte ein Teil vom Stuhl oder Tisch fehlen,
wird dringend von dessen Nutzung
abgeraten.
- Benutzen Sie keine elektronischen
Werkzeuge um es zu montieren. Hierdurch
können die Schrauben überdreht werden.

14
SCHRITT 1

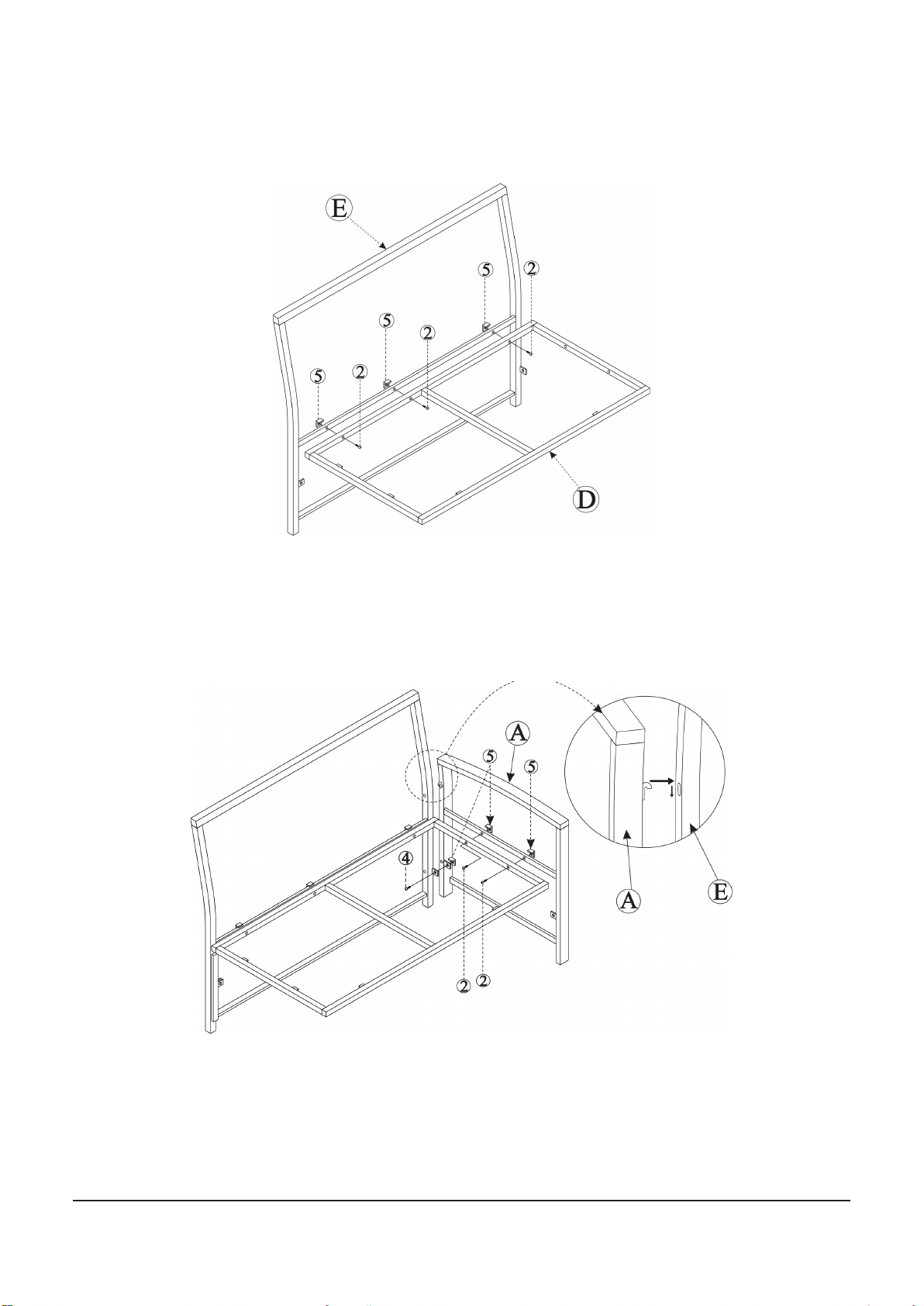

Verbinden Sie den hinteren Rahmen E (E) & Sitzrahmen D (D) mit den Schrauben (2) und
dem Verbindungsstück (5).
SCHRITT 2
Verbinden Sie die Teile aus Schritt 1 mit dem linken Rahmen (A) mit den Schrauben (4), (2),
sowie dem Verbindungsstück (5).

15
SCHRITT 3
Verbinden Sie nun die Teile aus Schritt 2 und dem Seitenrahmen (B) mit den Schrauben (4)
und dem Verbindungsstück (5).
SCHRITT 4
Verbinden Sie nun die Teile aus Schritt 3 mit dem Vorderrahmen C (C) mit den Schrauben
(4), sowie dem Verbindungsstück (5).

16
SCHRITT 5
Legen Sie nun die Kissen (8), (7) auf das Sofa.
ACHTUNG: Bitte beachten Sie, dass Sie anschließend leichte Gewichte auf Ihren Kissen
legen, um alle Teile vom Stuhl optimal auszurichten. Danach bitte alle Schrauben fest
anziehen.
Hinweis: Bodenunebenheiten können Sie über die höhenverstellbare Füssen ausgleichen.
SCHRITT 6

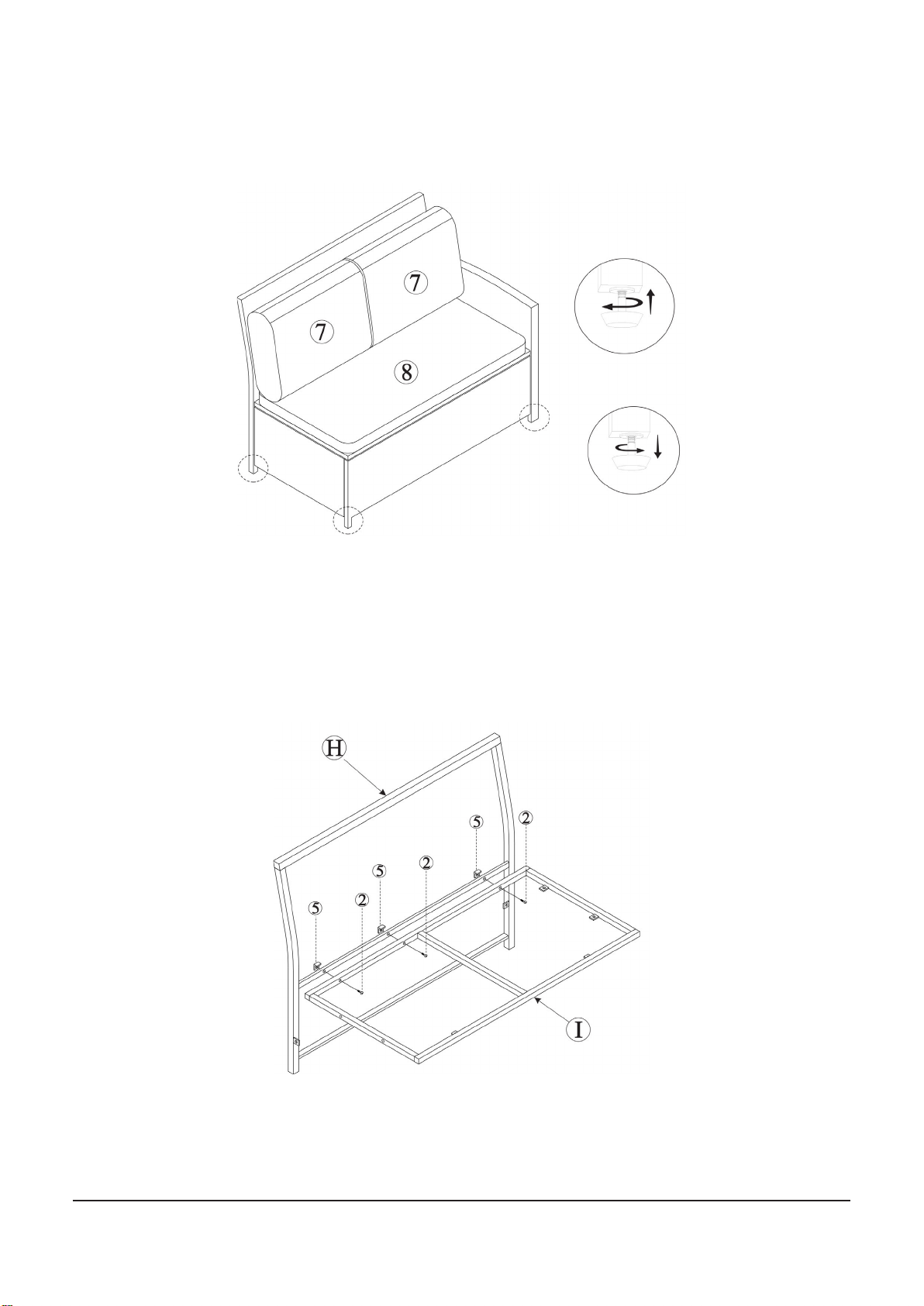

Verbinden Sie den Hinterrahmen H (H) mit dem Sitzrahmen (I) mit den Schrauben (2), sowie
dem Verbindungsstück (5).

17
SCHRITT 7

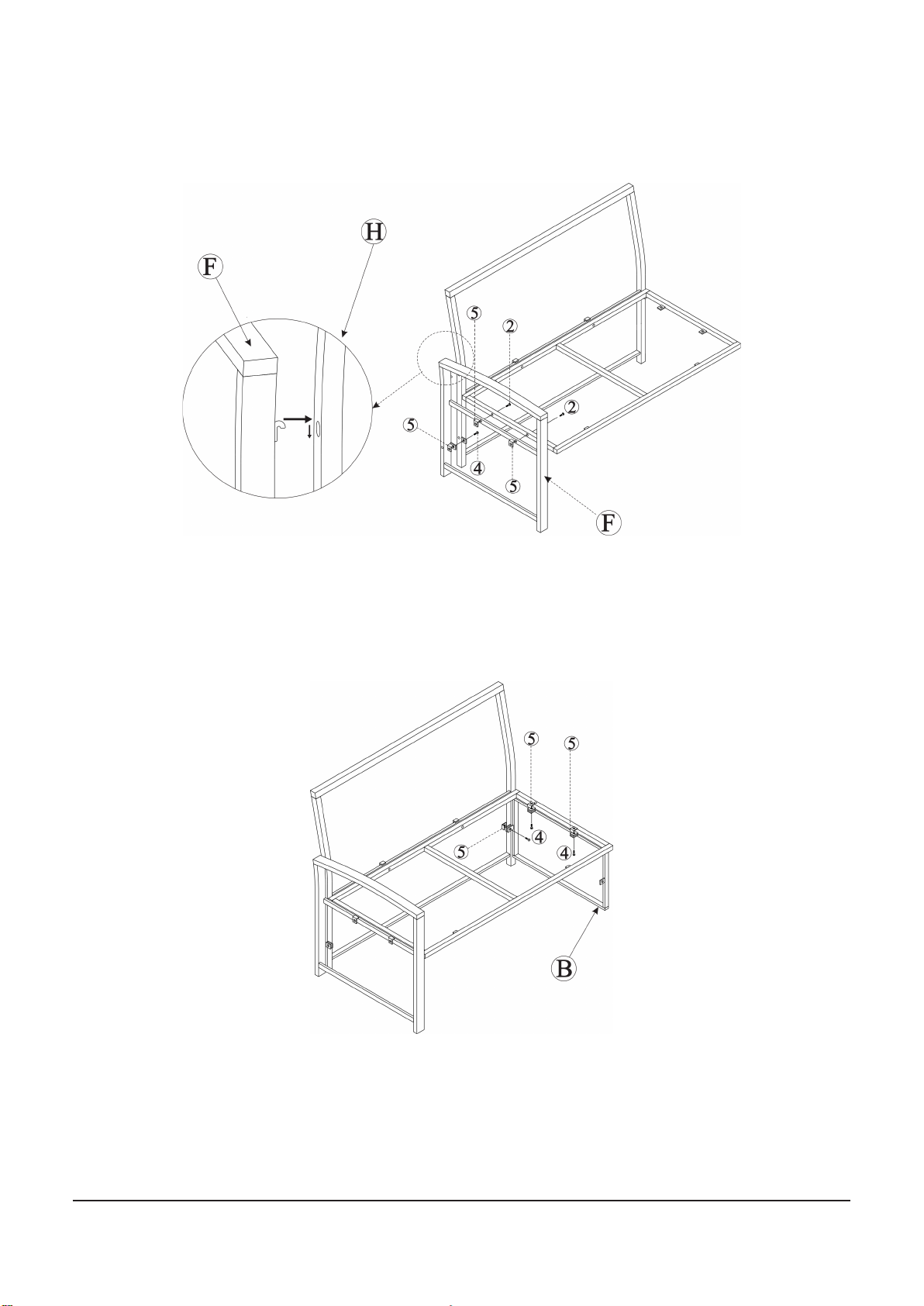

Verbinden Sie nun die Teile aus Schritt 6 mit dem rechten Rahmen (F) mit den Schrauben
(2), (4) und dem Verbindungsstück (5).
SCHRITT 8
Verbinden Sie nun die Teile aus Schritt 7 mit dem Seitenrahmen (B) mit den Schrauben (4)
sowie dem Verbindungsstück (5).

18
SCHRITT 9

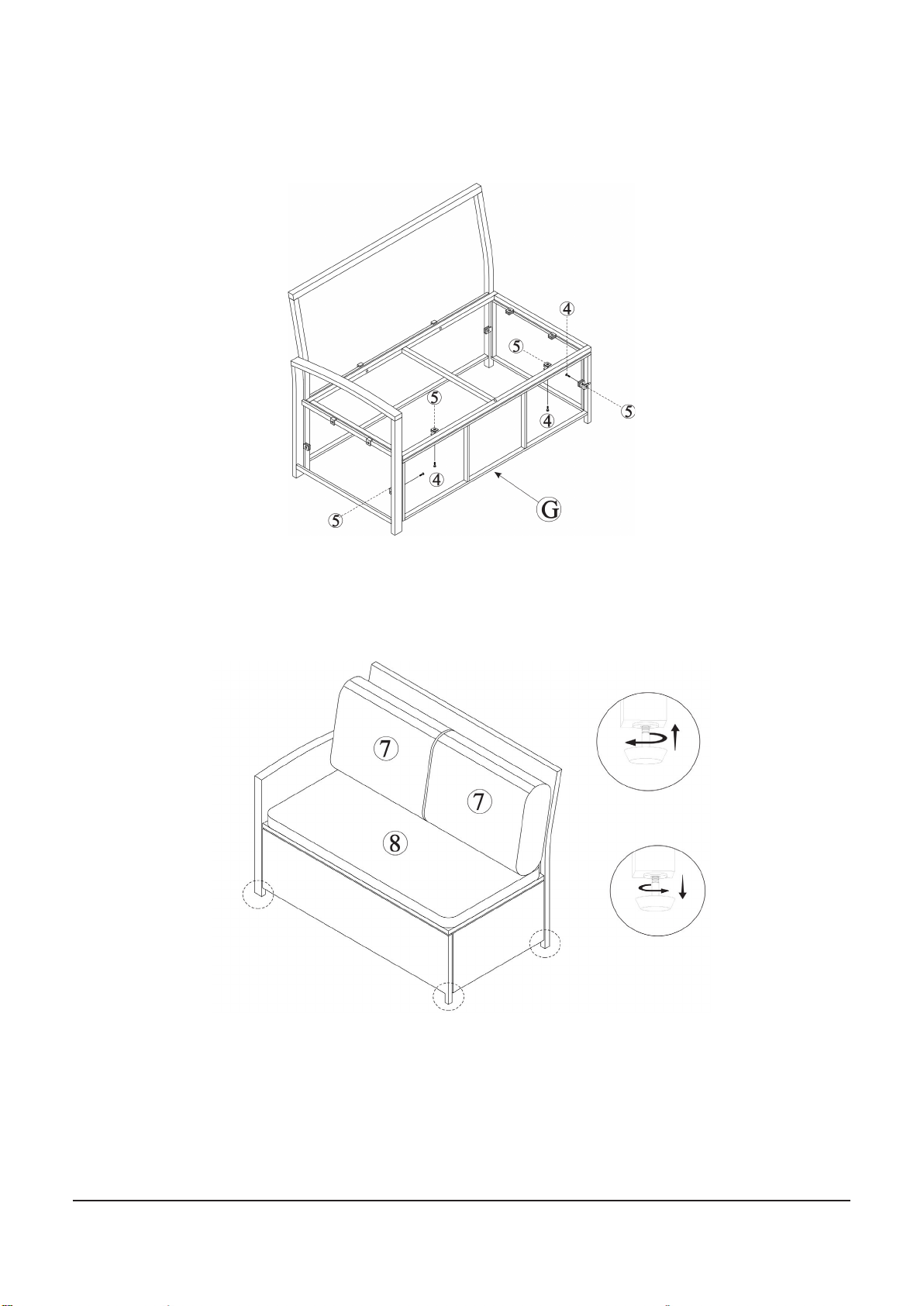

Verbinden Sie nun die Teile aus Schritt 8 mit dem Frontrahmen G (G) mit den Schrauben (4).
SCHRITT 10
Legen Sie nun die Kissen (8), (7) auf das Sofa.
ACHTUNG: Bitte beachten Sie, dass Sie anschließend leichte Gewichte auf Ihren Kissen
legen, um alle Teile vom Stuhl optimal auszurichten. Danach bitte alle Schrauben fest
anziehen.
Hinweis: Bodenunebenheiten können Sie über die höhenverstellbare Füssen ausgleichen.

19
SCHRITT 11

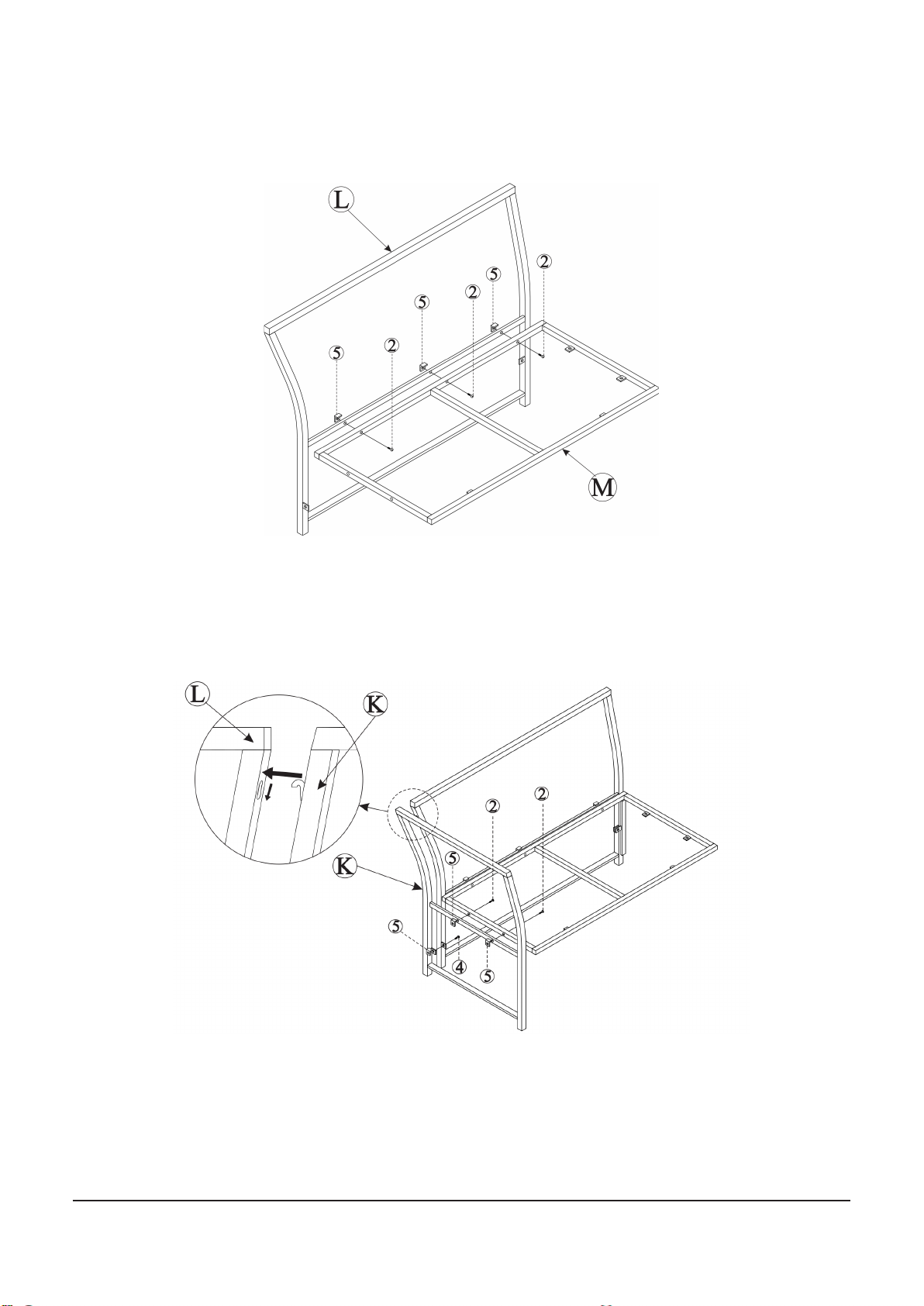

Verbinden Sie den großen Eckrahmen (L) und den Eck Seitenrahmen (M) mit den
Schrauben (2) und dem Verbindungsstück (5).
SCHRITT 12
Verbinden Sie nun das Teil aus Schritt 11 mit dem kleinen Eckrahmen (K) mit den
Schrauben (2), (4) und dem Verbindungsstück (5).
ACHTUNG: Bitte beachten Sie, dass Sie anschließend leichte Gewichte auf Ihren Kissen
legen, um alle Teile vom Stuhl optimal auszurichten. Danach bitte alle Schrauben fest
anziehen.
Hinweis: Bodenunebenheiten können Sie über die höhenverstellbare Füssen ausgleichen.

20
SCHRITT 13
Verbinden Sie nun die Teile aus Schritt 12 mit dem Seitenrahmen (B) mit den Schrauben (4)
und dem Verbindungsstück (5).
SCHRITT 14

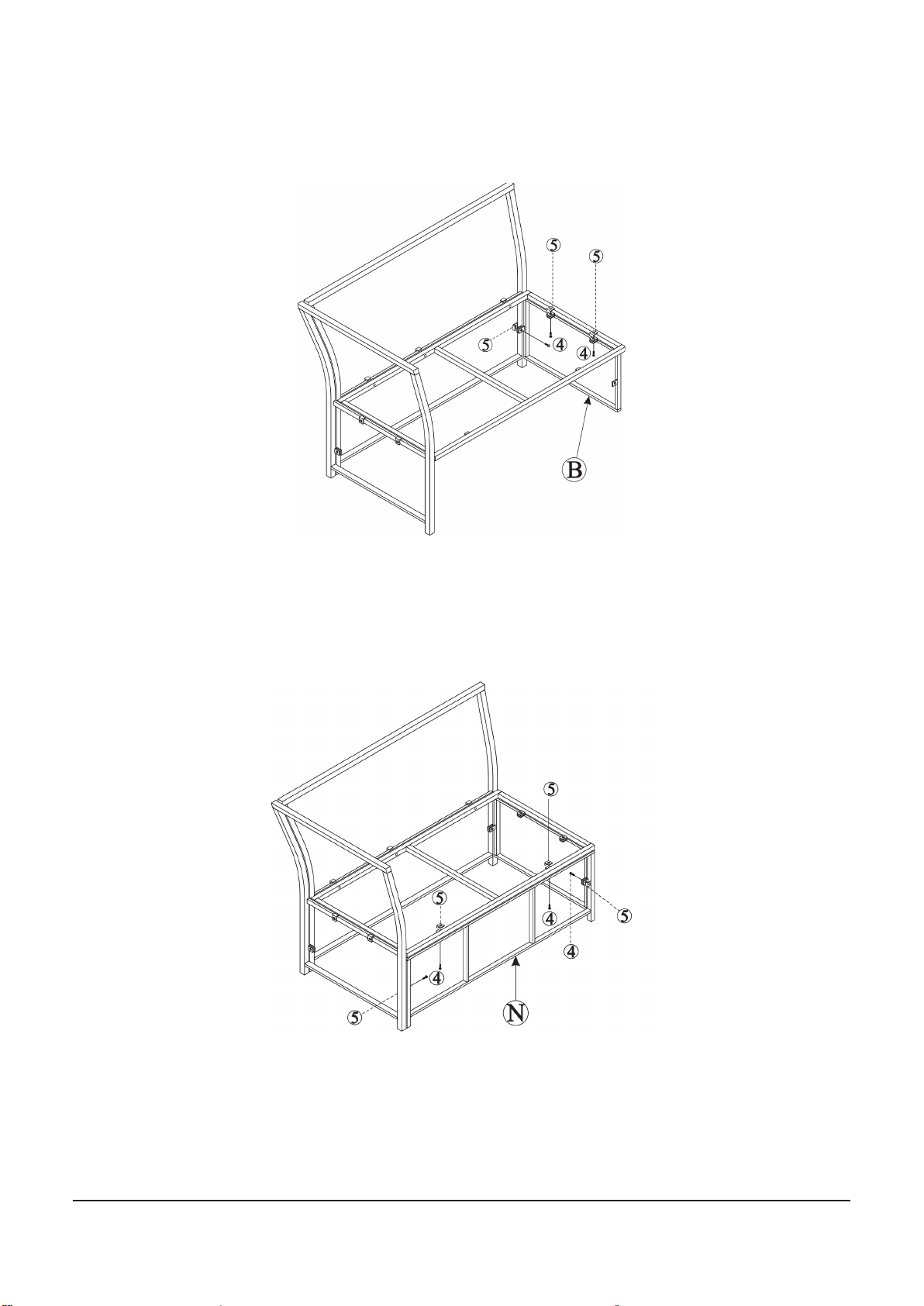

Verbinden Sie nun die Teile aus Schritt 13 mit dem Eck Vorderrahmen (N) mit den
Schrauben (4), sowie dem Verbindungsstück (5).
