Hardware Review
Front View
1Audio Out (Coaxial)
2Audio Out (Stereo)
3Audio Channel Switch
4IR Port
5HDMI Audio Out Switch
6HDMI Video Out
Rear View
1HDBaseT In
2RS-232 Serial Port
3RS-232 Serial Communication Switch
4Long Reach Mode Switch
5Firmware Upgrade Switch
6Power Jack
B
Hardware Installation
To install the VE2812R, refer to the installation diagram above and follow
the steps below:
1Connect an HDMI-enabled display to the VE2812R’s HDMI Out port.
2Follow the steps below to set up your audio output.
(a) To use an independent speaker, connect the speaker to the VE2812R’s
Audio Out port (coaxial or stereo) using an appropriate audio cable.
(b) Depending on the interface of your chosen audio output device, adjust
the Audio Channel Switch.
Audio Interface Audio Channel Switch Description
Stereo 2 ch Sets the audio output to channel 2.
Coaxial 5.1 ch Sets the audio output to channel 5.1.
HDMI Auto Detects the supported audio channel
of the connected HDMI display.
Note: Stereo audio will be mute if the channel is set to Ch5.1.
(c) To mute the audio on the connected HDMI display, put the HDMI
Audio Switch to OFF.
3Connect the VE2812R’s HDBaseT In port to a video transmitter’s
HDBaseT Out port using a Cat 6a/ATEN 2L-2910 cable.
Note: ATEN recommends pairing the VE2812R with a VE2812T.
4(Optional) To bypass IR signals to remotely control a device (e.g. blu-ray
disc) connected to the video transmitter, connect an IR receiver to the
VE2812R's IR port and an IR emitter to the VE2812T's IR port.
Note: To purchase an IR receiver and an IR remote control, contact
your local sales representative for more information.
5(Optional) You can use the RS-232 serial port to do one of the
following:
• To control the VE2812T using an ATEN Control Box / Control Pad, connect
a Control Box / Control Pad to the VE2812R’s RS-232 Serial port and then
put the RS-232 Serial Communication Switch to Command.
• To bypass RS-232 serial control signals to a PC or a serial device,
connect the PC or serial device (e.g. touch pad) to the VE2812R’s
RS-232 Serial port and put the RS-232 Serial Communication Switch
to Bypass.
BHardware Installation
© Copyright 2019 ATEN®International Co., Ltd.
ATEN and the ATEN logo are trademarks of ATEN International Co., Ltd. All rights reserved. All
other trademarks are the property of their respective owners.
Part No.PAPE-1223-Q40G Printing Date: 03/2019
HDMI HDBaseT Receiver with Audio
De-Embedding
Quick Start Guide
VE2812R
VE2812R HDMI HDBaseT Receiver with Audio De-Embedding www.aten.com
Récepteur HDBaseT HDMI VE2812R avec désencapsulation audio www.aten.com
HDMI-HDBaseT-Empfänger mit Audio-De-Embedding VE2812R www.aten.com
Receptor de HDMI HDBaseT con Desembededor de audio VE2812R www.aten.com
Ресивер (приемник) VE2812R HDMI HDBaseT с функцией извлечения звука www.aten.com
Ricevitore HDMI HDBaseT VE2812R con de-embedding audio www.aten.com
ATEN VanCryst™
6Ground the devices connected to the VE2812R to prevent damages
from power surges or static electricity.
7Plug the power cord into the VE2812R’s power jack.
Long Reach Mode
To extend the VE2812R’s 4K signals up to 150 m, put the Long Reach
Mode Switch to ON.
Package Contents
1 VE2812R HDMI HDBaseT Receiver with Audio De-Embedding
1 RS-232 Terminal Block
4 Foot Pads
1 Power Adapter
1 User Instructions
Support and Documentation Notice
All information, documentation, firmware,
software utilities, and specifications
contained in this package are subject to
change without prior notification by
the manufacturer.
To reduce the environmental impact of our
products, ATEN documentation and software
can be found online at
http://www.aten.com/download/
Technical Support
www.aten.com/support
이 기기는 업무용(A급) 전자파적합기기로서 판매자 또는
사용자는 이 점을 주의하시기 바라며, 가정외의 지역에
서 사용하는 것을 목적으로 합니다.
Scan for
more information
EMC Information
FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE
STATEMENT:
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area
is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
FCC Caution: Any changes or modifications not expressly approved by
the party responsible for compliance could void the user's authority to
operate this equipment.
Warning: Operation of this equipment in a residential environment
could cause radio interference.
This device complies with Part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.

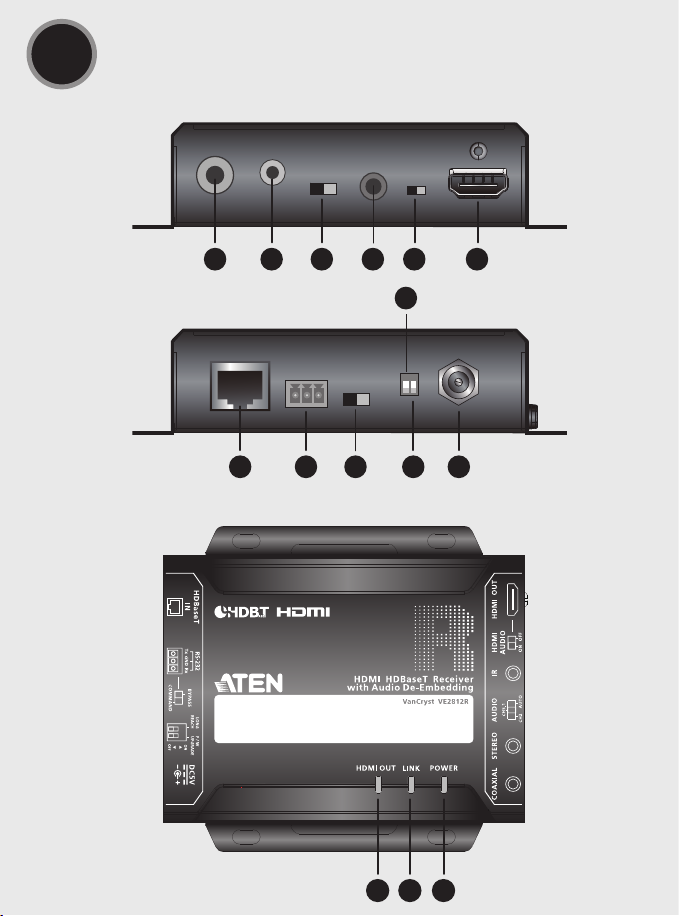

AHardware Review
