ATEN VC880 User manual

VC880 HDMI Repeater Plus Audio De-embedder User Guide
VC880 Répéteur HDMI plus démultiplexeur audio – Guide de l’utilisateur
VC880 HDMI-Repeater mit getrennter Tonquellenauswahl Benutzerhandbuch
VC880 Repetidor HDMI con separación de señal de audio Manual del usuario
Requirements
Source Devices
• HDMI Type A output connector
Receiving Devices
• A display device or receiver with an HDMI Type A input connector
• A/V receiver with TOSLINK / coaxial / RCA input connectors
• Speakers
Cables
• Use HDMI cables to connect the HDMI source and display device to the VC880
• Use appropriate audio cables to connect the A/V receiver / speakers to the
VC880.
Note: Cables are not included in this package.

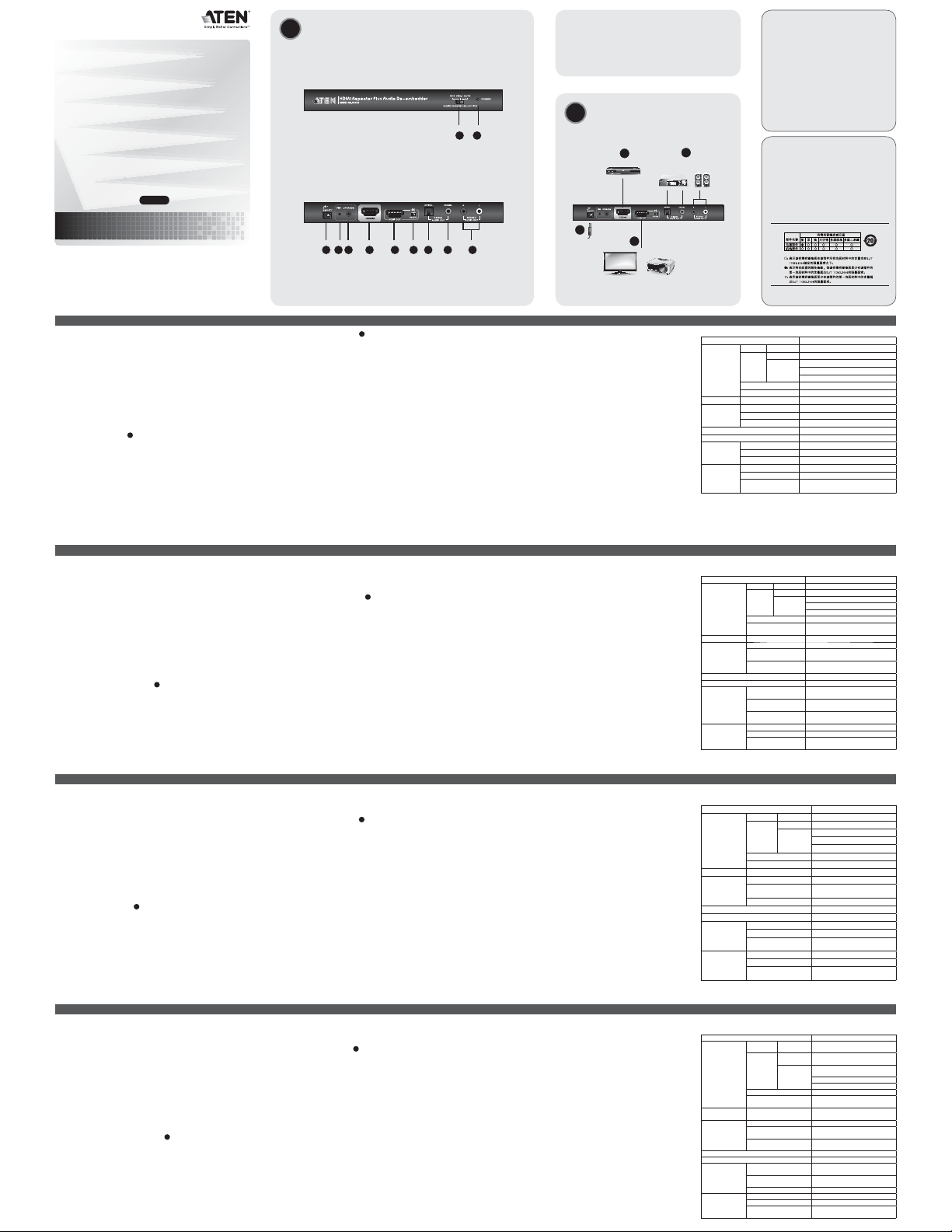

Hardware Review
A
A. VC880 Front View
1. Audio Channel Selection Switch
2. Power LED
B. VC880 Rear View
1. Power Jack
2. Firmware Upgrade Semi-Recessed Pushbutton
3. Firmware Upgrade Jack
4. HDMI In Port
5. HDMI Out Port
6. HDMI Audio On/Off Switch
7. Digital Audio Out Port (Optical)
8. Digital Audio Out Port (Coaxial)
9. Stereo Audio Out Ports (RCA)
Configuration minimale
Périphériques sources
• Connecteur de sortie HDMI de type A
Périphériques de réception
• Un périphérique d’affichage ou un récepteur équipé d’un connecteur d’entrée
HDMI de type A
• Récepteur audio-vidéo avec connecteurs d’entrée TOSLINK / coaxial / RCA
• Haut-parleurs
Câbles
• Utilisez des câbles HDMI pour connecter la source HDMI et le périphérique
d'affichage au VC880
• Utilisez des câbles audio appropriés pour connecter le récepteur audio-vidéo /
les haut-parleurs au VC880
Remarque : les câbles ne sont pas fournis avec le produit.
Description de l’appareil
A
A. Vue avant du VC880
1. Commutateur de sélection de canal audio
2. Voyant d’alimentation
B. Vue arrière du VC880
1. Prise d’alimentation
2. Bouton-poussoir semi-encastré de mise à niveau du microprogramme
3. Prise de mise à niveau du microprogramme
4. Port d’entrée HDMI
5. Port de sortie HDMI
6. Interrupteur marche/arrêt audio HDMI
Voraussetzungen
Signalquellen
• HDMI-Ausgang Typ A
Empfangsgeräte
• Anzeigegerät oder Receiver mit HDMI-Eingang Typ A
• A/V-Empfangsgerät mit TOSLINK- / koaxialen / RCA-Eingängen
• Lautsprecher
Kabel
• Verbinden Sie die HDMI-Signalquelle und das Anzeigegerät mit dem VC880.
Verwenden Sie dazu zwei HDMI-Kabel.
• Verbinden Sie das A/V-Empfangsgerät bzw. die Lautsprecher mit dem VC880.
Verwenden Sie dazu geeignete Audiokabel.
Hinweis: Die Kabel sind nicht im Lieferumfang enthalten.
Hardwareübersicht
A
A. Vorderseitige Ansicht des VC880
1. Tonkanal-Auswahlschalter
2. LED-Betriebsanzeige
B. Rückseitige Ansicht des VC880
1. Stromeingangsbuchse
2. halbverdeckter Drucktaster für Firmwareaktualisierung
3. Buchse für Firmwareaktualisierungen
4. HDMI-Eingang
5. HDMI-Ausgang
6. Schalter für HDMI-Tonübertragung ein/aus
7. Digitaler Audio-Ausgang (Lichtwellenleiter)
Requisitos
Dispositivos fuente
• Conector de salida HDMI de tipo A
Dispositivos de recepción
• Un dispositivo de visualización o un receptor con entrada HDMI de tipo A
• Receptor A/V con entradas TOSLINK / coaxial / RCA
• Altavoces
Cables
• Conecte la fuente HDMI y el dispositivo de visualización al VC880 mediante
cables HDMI.
• Conecte el receptor A/V o los altavoces al VC880 mediante los cables
correspondientes.
Nota: los cables no están incluidos en el paquete.
Presentación del hardware
A
A. Vista frontal del VC880
1. Conmutador de selección del canal de audio
2. Indicador LED de alimentación
B. Vista posterior del VC880
1. Entrada de alimentación
2. Pulsador semiescondido para actualizar el firmware
3. Conector para actualizaciones del firmware
4. Puerto de entrada HDMI
5. Puerto de salida HDMI
6. Interruptor para activar/desactivar la señal de audio HDMI
7. Salida de audio digital (óptica)
Hardware Installation
B
• Before beginning the installation procedure, ensure that all equipment to be
connected is powered off.
• To prevent damage to your installation, make sure that all devices are properly
grounded.
1. Use an HDMI cable to connect your HDMI source device to the VC880’s HDMI
In port, located on the unit’s rear panel.
2. Use an HDMI cable to connect your HDMI display device to the VC880’s
HDMI Out port, located on the unit’s rear panel.
3. Use the appropriate cables to connect your A/V receiver / speakers to the
VC880’s Digital Audio Out / Stereo Audio Out ports, located on the unit’s rear
panel.
4. Using the power adapter supplied with this package, connect the VC880 to an
AC power outlet.
5. Turn on the source, display, and receiving devices.
Basic Operation
• Use the Audio Channel Selection Switch, located on the unit’s front panel, to
select your audio source. Options are 2 channel / 5.1 channel / Automatic.
Note: The VC880 supports digital audio (Dolby 5.1, DTS 5.1) and analog audio
(stereo)
• Use the HDMI Audio On/Off Switch, located on the unit’s rear panel, to control
the audio carried in the repeated HDMI signal.
Note: This switch does not affect the other audio outputs
7. Port de sortie audio numérique (optique)
8. Port de sortie audio numérique (coaxial)
9. Ports de sortie audio stéréo (RCA)
Installation du matériel
B
• Avant de démarrer la procédure d’installation, assurez-vous que tous les
périphériques à connecter sont éteints.
• Afin d’éviter d’endommager votre installation, vérifiez que tous les périphériques
sont correctement reliés à la terre.
1. Utilisez un câble HDMI pour relier votre périphérique source HDMI au port
d'entrée HDMI du VC880, situé à l’arrière de l’unité.
2. Utilisez un câble HDMI pour relier votre périphérique d’affichage HDMI au port
de sortie HDMI du VC880, situé à l’arrière de l’unité.
3. Utilisez les câbles appropriés pour connecter votre récepteur audio-vidéo /
vos haut-parleurs aux ports de sortie audio numérique / sortie audio stéréo du
VC880, situés à l'arrière de l’unité.
4. Branchez le VC880 sur une prise de courant à l’aide de l’adaptateur secteur
fourni.
5. Allumez les périphériques source, d’affichage et de réception.
Fonctionnement de base
• Utilisez le commutateur de sélection de canal audio, situé sur le panneau avant
de l’unité, pour sélectionner votre source audio. Les options disponibles sont 2
canaux / 5.1 canaux / Automatique.
Remarque : Le VC880 prend en charge l’audio numérique (Dolby 5.1, DTS 5.1)
et l’audio analogique (stéréo)
• Utilisez l’interrupteur marche/arrêt audio HDMI, situé sur le panneau arrière de
l’unité, pour contrôler le son transporté par le signal HDMI répété.
8. Digitaler Audio-Ausgang (koaxial)
9. Stereo-Audio-Ausgänge (RCA)
Hardware installieren
B
• Schalten Sie vor der Installation alle anzuschließenden Geräte aus.
• Um eine Beschädigung Ihrer Geräte zu vermeiden, müssen alle Geräte
ordnungsgemäß geerdet sein.
1. Verbinden Sie die HDMI-Signalquelle mit dem HDMI-Eingang auf der
Rückseite des VC880. Verwenden Sie dazu ein HDMI-Kabel.
2. Verbinden Sie das HDMI-Anzeigegerät mit dem HDMI-Ausgang auf der
Rückseite des VC880. Verwenden Sie dazu ein HDMI-Kabel.
3. Verbinden Sie Ihr A/V-Empfangsgerät bzw. Ihre Lautsprecher mit dem digitalen
bzw. Stereo-Audio-Ausgang auf der Rückseite des VC880. Verwenden Sie
dazu die geeigneten Kabel.
4. Verbinden Sie das mitgelieferte Netzteil mit dem VC880 und einer Steckdose.
5. Schalten Sie die Signalquelle, das Anzeigegerät und die Empfangsgeräte ein.
Bedienung - Grundlagen
• Wählen Sie die gewünschte Tonquelle mit dem an der Gerätevorderseite
befindlichen Tonkanal-Auswahlschalter aus. Es stehen die Optionen 2 Kanäle /
5.1 Kanäle / Automatisch zur Verfügung.
Hinweis: Der VC880 unterstützt digitale (Dolby 5.1, DTS 5.1) und analoge
Tonübertragung (Stereo).
• Mit dem an der Geräterückseite befindlichen Ein-/Aus-Schalter für HDMI-
Tonübertragung können Sie den zum weitergeleiteten HDMI-Signal gehörigen
Ton hinzuschalten oder ausblenden.
Hinweis: Dieser Schalter beeinflusst die anderen Tonausgänge nicht.
8. Salida de audio digital (coaxial)
9. Salidas de audio estéreo (RCA)
Instalar el hardware
B
• Antes de iniciar el proceso de instalación, asegúrese de que todos los equipos
que vaya a conectar estén apagados.
• Para evitar daños en los dispositivos, verifique que todos ellos estén
conectados a tierra correctamente.
1. Use un cable HDMI para conectar el dispositivo fuente al puerto de entrada
HDMI situado en el panel posterior del VC880.
2. Use un cable HDMI para conectar el dispositivo de visualización al puerto de
salida HDMI situado en el panel posterior del VC880.
3. Utilice los cables correspondientes para conectar el receptor de A/V o los
altavoces a los puertos de salida de audio digital o estéreo situados en el
panel posterior del VC880.
4. Conecte el VC880 a una toma eléctrica mediante el adaptador de alimentación
incluido.
5. Encienda los dispositivos fuente, de visualización y de recepción.
Funcionamiento básico
• Emplee el conmutador de selección del canal de audio ubicado en el panel
anterior de la unidad para seleccionar la fuente de audio deseada. Las
opciones disponibles son 2 canales / 5.1 canales / Automático.
Nota: El VC880 admite la transmisión de audio digital (Dolby 5.1, DTS 5.1) y
analógica (estereofónica).
• Emplee el interruptor para activar/desactivar la señal de audio HDMI ubicado
en el panel posterior de la unidad para controlar la señal de audio asociada a la
señal HDMI retransmitida.
Nota: este interruptor no influye en la salida de las otras señales de audio.
Firmware Upgrade
1. Download the VC880’s latest firmware version from the ATEN website.
2. Connect the VC880’s F/W Upgrade port to the computer you downloaded the
firmware package to, using a firmware upgrade cable
Note: A firmware upgrade cable is not included in the VC880 package. Please
contact your dealer to purchase one.
3. Press the VC880’s Firmware Upgrade pushbutton, located on the unit’s rear
panel.
4. Power off then power on the unit, by unplugging and replugging the power
adapter.
5. Run the firmware upgrade file, following the on-screen instructions.
Remarque : Cet interrupteur n’affecte pas les autres sorties audio
Mise à niveau du microprogramme
1. Téléchargez la toute dernière version du microprogramme du VC880 sur le
site Internet ATEN.
2. Connectez le port de mise à niveau du microprogramme du VC880 à
l’ordinateur sur lequel vous avez téléchargé le microprogramme, en utilisant
un câble de mise à niveau de microprogramme.
Remarque : Aucun câble de mise à niveau du microprogramme n'est fourni
avec le VC880. Veuillez contacter votre revendeur pour en
acheter un.
3. Appuyez sur le bouton-poussoir de mise à niveau du microprogramme du
VC880 situé à l’arrière de l’unité.
4. Éteignez puis rallumez l’unité, en débranchant puis rebranchant l’adaptateur
secteur.
5. Exécutez le fichier de mise à niveau du microprogramme en suivant les
instructions à l’écran.
Firmwareaktualisierung
1. Laden Sie sich die neueste Firmwareversion für den VC880 von der ATEN-
Webseite herunter.
2. Verbinden Sie den Port zur Firmwareaktualisierung des VC880 mit dem
Computer, auf den Sie die Firmware heruntergeladen haben. Verwenden Sie
dazu das Kabel zur Firmwareaktualisierung.
Hinweis: Das Kabel zur Firmwareaktualisierung gehört nicht zum Lieferumfang
des VC880. Wenden Sie sich bei Interesse an Ihren Fachhändler.
3. Betätigen Sie den Drucktaster zur Firmwareaktualisierung auf der
Geräterückseite des VC880.
4. Schalten Sie das Gerät aus und anschließend wieder ein, indem Sie
das Netzteil vom Stromnetz trennen und nach einigen Sekunden wieder
anschließen.
5. Führen Sie die Datei zur Firmwareaktualisierung aus, und folgen Sie den
Anweisungen am Bildschirm.
Actualizar el firmware
1. Descárguese la versión más reciente del firmware para el VC880 de la página
Web de ATEN.
2. Conecte el puerto para actualizar el firmware del VC880 a la computadora
en la que ha descargado el firmware actual. Para ello, emplee un cable de
actualización del firmware.
Nota: el cable de actualización del firmware no está incluido en el paquete del
VC880. Póngase en contacto con su distribuidor si desea adquirir uno.
3. Pulse el botón para actualizar el firmware ubicado en el panel posterior de la
unidad.
4. Apague y vuelva a encender la unidad. Para ello, desconecte y reconecte el
adaptador de alimentación.
5. Ejecuta el archivo de actualización del firmware y siga las instrucciones en
pantalla.
Specifications
Function VC880
Connectors
Input HDMI 1 x HDMI Female (Black)
Output
HDMI 1 x HDMI Female (Black)
Audio
1 x TOSLINK (Optical)
1 x RCA (Coaxial)
2 x RCA (Stereo)
Power 1 x DC Jack
F/W Upgrade 1 x 4-conductor 3.5 mm Jack
LEDs Power 1 x (Green)
Switches
Audio Channel 1 x Slide Switch
HDMI Audio On/Off 1 x Slide Switch
F/W Upgrade 1 x semi-recessed pushbutton
Video Up to 1920x1080
Power Consumption DC5.3V, 0.8W
Environment
Operation Temp. 0–50°C
Storage Temp. -20°–60°C
Humidity 0–80% RH, Non-condensing
Physical
Properties
Housing Metal
Weight 0.46 kg
Dimensions
(L x W x H) 20.00 x 8.20 x 2.50 cm
Caractéristiques techniques
Fonction VC880
Connecteurs
Entrée HDMI 1 connecteur HDMI femelle (noir)
Sortie
HDMI 1 connecteur HDMI femelle (noir)
Audio
1 connecteur TOSLINK (Optique)
1 connecteur RCA (Coaxial)
2 connecteurs RCA (Stéréo)
Alimentation 1 prise d’alimentation CC
Mise à niveau du
microprogramme 1 prise de 3,5 mm à 4 conducteurs
Voyants Alimentation 1 voyant (vert)
Interrupteurs
Canal audio 1 interrupteur coulissant
Marche/arrêt audio
HDMI 1 interrupteur coulissant
Mise à niveau du
microprogramme 1 bouton-poussoir semi-encastré
Vidéo Jusqu’à 1920x1080
Consommation électrique 5,3 V c.c., 0,8 W
Environnement
Température de
fonctionnement 0 à 50 °C
Température de
stockage -20 à 60 °C
Humidité Humidité relative de 0 à 80 %,
sans condensation
Propriétés
physiques
Boîtier Métallique
Poids 0,46 kg
Dimensions
(Long x Larg x Haut) 20,00 x 8,20 x 2,50 cm
Technische Daten
Funktion VC880
Anschlüsse
Eingang HDMI 1 x HDMI Weiblein (schwarz)
Ausgang
HDMI 1 x HDMI Weiblein (schwarz)
Audio
1 x TOSLINK (Lichtwellenleiter)
1 x RCA (koaxial)
2 x RCA (Stereo)
Stromversorgung 1 x Stromeingangsbuchse
Firmwareaktualisierung 1 x 3,5 mm-Buchse, 4-polig
LED-Anzeigen Betrieb 1 (grün)
Schalter
Tonkanal 1 x Schiebeschalter
HDMI-Tonübertragung
ein/aus 1 x Schiebeschalter
Firmwareaktualisierung 1 x halbverdeckte Drucktaste
Grafik Bis 1920 x 1080
Stromverbrauch 5,3 V=, 0,8 W
Umgebung
Betriebstemperatur 0-50 °C
Lagertemperatur -20° bis 60 °C
Feuchtigkeit 0 -80% rel. Luftfeuchte, nicht
kondensierend
Physische
Eigenschaften
Gehäuse Metall
Gewicht 0,46 kg
Abmessungen (L x B x
H) 20,00 x 8,20 x 2,50 cm
Especificaciones
Función VC880
Conectores
Entrada HDMI 1 conector HDMI hembra
(negro)
Salida
HDMI 1 conector HDMI hembra
(negro)
Audio
1 conector TOSLINK (fibra
óptica)
1 conector RCA (coaxial)
2 conectores RCA (estéreo)
Alimentación 1 toma de c.c.
Actualización del
firmware 1 toma de 3,5 mm de tipo clavija de 4 conductores
Indicadores
LED Alimentación 1 (verde)
Interruptores
Canal de audio 1 interruptor deslizable
Activar/desactivar la
señal de audio HDMI 1 interruptor deslizable
Actualización del
firmware 1 pulsador semiescondido
Señal gráfica Hasta 1920 x 1080
Consumo 5,3 V de c.c., 0,8 W
Entorno
Temperatura de
funcionamiento 0 a 50 °C
Temperatura de
almacenamiento -20 a 60°C
Humedad 0 a 80% de HR, sin condensar
Propiedades
físicas
Carcasa Metálica
Peso 0,46 kg
Dimensiones
(L x An x Al) 20,00 x 8,20 x 2,50 cm
Hardware Installation
B
The following contains information that relates to China:
Online Registration
International:
http://support.aten.com
North America:
http://www.aten-usa.com/product_
registration
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
FCC Information
This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses
and can radiate radio frequency energy, and if not installed
and used in accordance with the instruction manual, may
cause interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or
more of the following measures:
• Reorient or relocate the receiving antenna;
• Increase the separation between the equipment and
receiver;
• Connect the equipment into an outlet on a circuit different
from that which the receiver is connected;
• Consult the dealer/an experienced radio/television
technician for help.
A. VC880 Front View
B. VC880 Front View
Package Contents
1 VC880 HDMI Repeater Plus Audio De-embedder
1 Power Adapter
1 User Guide
All information, documentation, and specifications contained
in this media are subject to change without prior notification
by the manufacturer. Please visit our website to find the
most up to date version.
User Guide
HDMI Repeater Plus Audio De-embedder
© Copyright 2011 ATEN®International Co., Ltd.
ATEN and the ATEN logo are trademarks of ATEN International Co., Ltd. All rights reserved. All other
trademarks are the property of their respective owners.
This product is RoHS compliant.
Part No. PAPE-1285-310G Printing Date: 04/2011
VC880
13
HDMI Source Device A/V Receiver / Speakers
4
2
or
www.aten.com
www.aten.com
www.aten.com
www.aten.com
Hardware Review
A
1 2
1 2 3 4 5 6 7 8 9

サポートお問合せ窓口：[phone]
VC880 Ripetitore HDMI più scorporatore audio – Guida per l’utente
VC880 オーディオ デエンベデッド機能搭載HDMIリピーター ユーザーガイド
VC880 HDMI ᩖ㗦㇚ + ⛎ᖾ⛎ De-embedder ⅖❓⠺ ಪ⠞ᖆ
The following contains information that relates to China:
Online Registration
International:
http://support.aten.com
North America:
http://www.aten-usa.com/product_
registration
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
Hardware Installation
B
Package Contents
1 VC880 HDMI Repeater Plus
Audio De-embedder
1 Power Adapter
1 User Guide
Hardware Review
A
A. VC880 Front View
B. VC880 Front View
13
HDMI Source Device A/V Receiver / Speakers
4
2
or
1 2
1 2 3 4 5 6 7 8 9
Requisiti
Dispositivi sorgente
• Connettore d’uscita HDMI di tipo A
Dispositivi ricevente
• Un dispositivo con display o un ricevitore con un connettore d’entrata HDMI tipo A
• Ricevitore A/V con connettori d’ingresso TOSLINK/coassiali/RCA
• Altoparlanti
Cavi
• Utilizzare i cavi HDMI per collegare la sorgente HDMI ed il dispositivo di
visualizzazione al VC880
• Utilizzare cavi audio appropriati per collegare il ricevitore A/V e gli altoparlanti al
CV880.
Nota: I cavi non sono inclusi nella confezione.
Hardware
A
A. Vista anteriore VC880
1. Interruttore di selezione canali audio
2. LED d’alimentazione
B. Vista posteriore VC880
1. Presa d’alimentazione
2. Pulsante semi-nascosto upgrade firmware
3. Presa per l’upgrade del firmware
⭾ቖ ▖⩻
ⓗ◯ ⫰ㆣ
• HDMI A ㅪ⠯ ⹆ᣏ ⾎ᇏ㇚
╣☫ ⫰ㆣ
• HDMI A ㅪ⠯ ⠯ᣏ ⾎ᇏ㇚ಪ ⠲ጾ ᖾ⍎㖶ᢲ⠞ ⡏⼂ 㛣⟪ ⋂⎊໚
• TOSLINK / coaxial / RCA ⠯ᣏ ⾎ᇏ㇚ಪ ⠲ጾ A/V ⋂⎊໚
• ⍎㗦⾎
㉋⪿⅟
• HDMI ⾪⠞Ế⟮ ⅖❓㘂⚖ HDMI ∶⍎⛪ ᖾ⍎㖶ᢲ⠞ ⡏⼂ᨦ VC880 ♺ ⚚൚㘓፲ᎎ .
• ⢫⢲㘆 ⛎ᖾ⛎ ⾪⠞Ế⟮ ⅖❓㘂⚖ A/V ⋂⎊໚ / ⍎㗦⾎ᨦ VC880♺⚚൚㘓፲ᎎ.
ⱇ⪣: ⾪⠞Ế⟪ ㏒ㅎ⩪♺ 㒖㘒ᓂ♞ ⠲⩪ ◴⍟፲ᎎ.
㩂ᧆ⯒⪞ ẖ⋚
A
A. VC880 ⭏ᶿ
1. ⛎ᖾ⛎ ⳮᆺ ⇊ㆇ ⍎➮⼂
2. ⢮❺ LED
B. VC880 㨏ᶿ
1. ⢮❺ ⡗
2. ◲⭧⟦ᤆ ☧ಮ ᖎ♞ಪ ⠲ጾ 㔢⎆ ᴮ㍦ (㐶➒♞ ♯ຢᢲ⠞ᖆ❓)
3. 㐶➒♞ ♯ຢᢲ⠞ᖆ ⡗
4. HDMI ⠯ᣏ 㒖㍢
5. HDMI ⹆ᣏ 㒖㍢
6. HDMI ⛎ᖾ⛎ On/Off ⍎➮⼂
4. Porta d’ingresso HDMI
5. Porta d’uscita HDMI
6. Interruttore attivazione/disattivazione audio HDMI
7. Porta uscita audio digitale (ottica)
8. Porta uscita audio digitale (coassiale)
9. Porte d’uscita audio stereo (RCA)
Installazione dell’hardware
B
• Prima di iniziare l’installazione assicurarsi che tutti i dispositivi da collegare
siano spenti.
• Allo scopo di prevenire danni durante l’installazione, assicurarsi che tutti i
dispositivi interessati siano dotati di un’adeguata messa a terra.
1. Utilizzare un cavo HDMI per collegare il dispositivo HDMI sorgente alla porta
d’ingresso HDMI del VC880 collocata sul pannello posteriore dell’unità.
2. Utilizzare un cavo HDMI per collegare il dispositivo HDMI di visualizzazione
alla porta d’uscita HDMI del VC880 collocata sul pannello posteriore dell’unità.
3. Utilizzare i cavi appropriati per collegare il ricevitore A/V e gli altoparlanti
alle porte d’uscita audio digitale o stereo del VC880 collocate sul pannello
posteriore dell’unità.
4. Utilizzare l’alimentatore in dotazione per connettere il VC880 a una presa di
corrente CA.
5. Accendere i dispositivi di visualizzazione, quelli sorgente e quelli riceventi.
7. ᖾ⩪㇢ ⛎ᖾ⛎ ⹆ᣏ 㒖㍢ (⛟∂)
8. ᖾ⩪㇢ ⛎ᖾ⛎ ⹆ᣏ 㒖㍢ (Coaxial)
9. ⍎ㇶᢲ⛎ ⛎ᖾ⛎ ⹆ᣏ 㒖㍢ (RCA)
㩂ᧆ⯒⪞ ☎㍂
B
• ⇎⼂ ඦ⢿⟮ ⎆⠻㘂໚ ⢮♺, ⚚൚ᓂ♞ ⠲ጾ ᭒ᖊ ⡏⼂ᖎ⠂ ⢮❺⠞ ས⣢ ⠲ጾ⩪
㛿⠢㘂⎗⎆⛎.
• ⇎Ữ♺ ∺Ⅻ⟮ ⦦⩪ ◴⟦ᣎᬞ ᭒ᖊ ⡏⼂ᖎ⠞ ⢫⢲㘂ശ ⢻⩪ᓂ♞ ⠲ጾ⩪ 㛿⠢ 㘂
⎗⎆⛎.
1. HDMI ⾪⠞Ế⟮ ⅖❓㘂⚖ ⅖❓⠺⠂HDMI ∶⍎ ⡏⼂ᨦ VC880 ⠂㝮ᬞ ㏒ᆺ♺
⠲ጾ HDMI ⠯ᣏ 㒖㍢♺ ⚚൚㘂⎗⎆⛎.
2. HDMI ⾪⠞Ế⟮ ⅖❓㘂⚖ ⅖❓⠺⠂HDMI ᖾ⍎㖶ᢲ⠞ ⡏⼂ᨦ VC880 ⠂㝮ᬞ
㏒ᆺ♺ ⠲ጾ HDMI ⹆ᣏ 㒖㍢♺ ⚚൚㘂⎗⎆⛎.
3. ⢫⢲㘆 ⾪⠞Ế⟮ ⅖❓㘂⚖ ⅖❓⠺⠂ A/V ⋂⎊໚/⍎㗦⾎ᨦ VC880 ⠂㝮ᬞ ㏒
ᆺ♺ ⠲ጾ ᖾ⩪㇢ ⛎ᖾ⛎ ⹆ᣏ/⍎ㇶᢲ⛎ ⛎ᖾ⛎ ⹆ᣏ 㒖㍢♺ ⚚൚㘂⎗⎆⛎.
4. ㏒ㅎ⩪♺⇆ ⣆ඟ㘂ጾ ⢮❺ ♞Ꮋ㇚ᨦ ⅖❓㘂⚖ VC880ᨦAC ⢮❺ 。⇦㍢♺ ⚚
൚㘂⎗⎆⛎.
5. ∶⍎ ⡏⼂, ᖾ⍎㖶ᢲ⠞ ⡏⼂ Ჹ⋂⎊ ⡏⼂⠂ ⢮❺⟮ ⿆⎗⎆⛎.
Funzionamento di base
• Utilizzare l’interruttore di selezione dei canali audio collocato sul pannello
anteriore dell’unità per selezionare la sorgente audio. Le opzioni possibili sono
2 canali / 5.1 canali / Automatico.
Nota: Il VC880 supporta l’audio digitale (Dolby 5.1, DTS 5.1) e quello analogico
(stereo)
• Utilizzare l’interruttore di attivazione/disattivazione dell’audio HDMI sul pannello
posteriore dell’unità per controllare l’audio trasmesso dal segnale HDMI
ripetuto.
Nota: questo interruttore non influisce sulle altre uscite audio
Aggiornamento del Firmware
1. Scaricare l’ultima versione del firmware del VC880 dal sito web ATEN.
2. Collegare la porta F/W Upgrade del VC880 al computer dove si è scaricato il
pacchetto firmware tramite un cavo di aggiornamento firmware.
Nota: il cavo di aggiornamento firmware non è incluso nella confezione del
VC880. Rivolgersi al rivenditore per acquistarne uno.
3. Premere il pulsante di aggiornamento firmware del VC880 collocato sul
pannello posteriore dell’unità.
4. Spegnere e riaccendere l’unità scollegando e ricollegando l'alimentatore.
5. Eseguire il file d’aggiornamento del firmware seguendo le istruzioni a schermo.
ጚ⇢ ᣃⱻ
• ⟊ᎅ⠂ ⢮ᬞ ㏒ᆺ♺ ⠲ጾ ⛎ᖾ⛎ ⳮᆺ ⇊ㆇ ⍎➮⼂ᨦ ⅖❓㘂⚖ ⛎ᖾ⛎ ∶⍎ᨦ
⇊ㆇ㘂⎗⎆⛎. ⛟∂⟪ 2ⳮᆺ/5.1ⳮᆺ/⠺ᒃ ⠯፲ᎎ.
ⱇ⪣: VC880⟪ᖾ⩪㇢ ⛎ᖾ⛎(Dolby 5.1, DTS 5.1) Ჹ◮ᅊᤆຢ ⛎ᖾ⛎(⍎ㇶ
ᢲ⛎)ᨦ⩪❺㘓፲ᎎ.
• ⟊ᎅ⠂ 㝮ᬞ ㏒ᆺ♺ ⠲ጾHDMI ⛎ᖾ⛎ On/Off ⍎➮⼂ᨦ ⅖❓㘂⚖, ᳂ᶟᓂጾ
HDMI ⎊㛢♺ ⎎ᣎ ⠲ጾ ⛎ᖾ⛎ᨦ ⣆♞㘓፲ᎎ.
ⱇ⪣: ⠞⍎➮⼂ጾ ᎎᨢ ⛎ᖾ⛎ ⹆ᣏ♺ ⚫㙏⟮ ⦦⩪ ◴⍟፲ᎎ.
㡶⯒⪞ ⪯ዢᳲⱞᧆ
1. ATEN ➣⅖⠞㍢♺⇆ VC880 ⸆⎊ 㐶➒♞ ᴮ⢮⟮ ᎎ❞ᤆᖆ 㘂⎗⎆⛎.
2. 㐶➒♞ ♯ຢᢲ⠞ᖆ ⾪⠞Ế⟮ ⅖❓㘂⚖VC880 㐶➒♞ ♯ຢᢲ⠞ᖆ 㒖㍢ᨦ 㐶➒
♞㏒ㅎ⩪ᨦ ᎎ❞ᤆᖆ 㘆⾞㖒㇚♺ ⚚൚㘂⎗⎆⛎.
ⱇ⪣: VC880 ㏒ㅎ⩪♺ 㐶➒♞ ♯ຢᢲ⠞ᖆ ⾪⠞Ế⟪ 㒖㘒ᓂ♞ ⠲⩪ ◴⍟፲ᎎ.
㐶➒♞ ♯ຢᢲ⠞ᖆ ⾪⠞Ế⟮ ถ᪎㘂ᣎᬞ ㎺᪎⠺♺ശ ᯢ⠂㘂⎗⎆⛎.
3. ⟊ᎅ⠂ 㝮ᬞ ㏒ᆺ♺ ⠲ጾ VC880 㐶➒♞ ♯ຢᢲ⠞ᖆ 㔢⎆ ᴮ㍦⟮ ኮ᨞⎗⎆⛎.
4. ⢮❺ ♞Ꮋ㇚ 㖶ᢖຢᨦ Ḯᩖ㘲ᎎಪ ᎎ⎆ ⚚൚㘂⚖ ⟊ᎅ⠂ ⢮❺⟮ ེᎎ ᎎ⎆ ⿆
⎗⎆⛎.
5. 㐶➒♞ ♯ຢᢲ⠞ᖆ ㎶⠦⟮ ⎎㘳㘂ඊ, 㛾ᬞ♺ ᅂ⛎ጾ ⩪⎆⅖㘗⟮ ᗚ᨞⎗⎆⛎.
Specifiche
Funzione VC880
Connettori
Ingresso HDMI 1 x HDMI femmina (Nero)
Uscita
HDMI 1 x HDMI femmina (Nero)
Audio
1 x TOSLINK (ottica)
1 x RCA (coassiale)
2 x RCA (stereo)
Alimentazione 1 connettore CC
Aggiornamento F/W 1 connettore a 4 conduttori 3,5 mm
LED Alimentazione 1 x (verde)
Interruttori
Canale audio 1 interruttore scorrevole
Attivazione/
disattivazione audio
HDMI
1 interruttore scorrevole
Aggiornamento F/W 1 x pulsante semi-nascosto
Video Fino a 1920x1080
Consumo elettrico CC5,3V, 0,8W
Condizioni
ambientali
Temperatura operativa 0-50°C
Temperatura di
conservazione -20°–60°C
Umidità Da 0 a -80% umidità relativa, senza
condensa
Proprietà
fisiche
Case Metallo
Peso 0,46 kg
Dimensioni
(lungh. x largh.x alt.) 20,00 x 8,20 x 2,50 cm
▖⩻
Ⴗ⃏ VC880
⾎ᇏ㇚
⠯ᣏ HDMI 1 x HDMI Female (പ⟪ⅳ)
⹆ᣏ
HDMI 1 x HDMI Female (പ⟪ⅳ)
Audio
1 x TOSLINK (⛟∂)
1 x RCA (Coaxial)
2 x RCA (⍎ㇶᢲ⛎)
⢮❺ 1 x DC ⡗
㐶➒♞ ♯ຢᢲ⠞ᖆ 1 x 4-conductor 3.5 mm ⡗
LED ⢮❺ 1 x (ሣⅳ)
⍎➮⼂
⛎ᖾ⛎ ⳮᆺ
HDMI ⛎ᖾ⛎ On/Off
㐶➒♞ ♯ຢᢲ⠞ᖆ 1 x ☧ಮ ᖎ♞ಪ⠲ጾ 㔢⎆ ᴮ㍦
Ữᖾ⛎ ⸆Ꭺ 1920x1080
∶Ữ ⢮ᣏ DC5.3V, 0.8W
㜂൧
ᒃ⠻⛒ᑮ 0-50°C
ᶞඪ⛒ᑮ -20°-60°C
⍟ᑮ Ữ⟻⸿ Ⅻㆆ♺⇆ 0-80% RH
⣆㔲
✢ඪ
⡖⩲ າ∷
ᯞശ 0.46 kg
ㄖ໚ (L x W x H) 20.00 x 8.20 x 2.50 cm
システム要件
ソースデバイス
• HDMI タイプA 出力コネクター
レシーバー (受信用デバイス)
• HDMIタイプA入力コネクターを搭載したディスプレイまたはレシーバー
• トスリンク/同軸ケーブル/ RCA 入力コネクターを搭載したA/Vレシーバー
• スピーカー
ケーブル
• HDMI ソースおよびディスプレイは、HDMIケーブルを使ってVC880に接続し
てください。
• A/Vレシーバー / スピーカーは、適切なオーディオケーブルを使ってVC880に
接続してください。
注意:これらのケーブルは製品に同梱されていません。
製品各部名称
A
A. VC880フロントパネル
1. オーディオチャンネル選択スイッチ
2. 電源LED
B. VC880 リアパネル
1. 電源ジャック
2. ファームウェアアップグレードピンホール型スイッチ
3. ファームウェアアップグレードジャック
4. HDMI入力ポート
5. HDMI出力ポート
6. HDMI オーディオON/OFFスイッチ
7. デジタルオーディオ出力ポート(光)
8. デジタルオーディオ出力ポート(同軸)
9. ステレオオーディオ出力ポート(RCA)
ハードウェアセットアップ
B
• セットアップを始める前に、接続に使用するすべての機器の電源がOFFになっ
ていることを確認してください。
• お使いの機器への損傷を避けるために、すべてのデバイスが適切に接地されて
いることを確認してください。
1. HDMI ケーブルを使って、HDMI ソースデバイスをVC880リアパネルにある
HDMI 入力ポートに接続してください。
2. HDMI ケーブルを使って、HDMI ディスプレイをVC880リアパネルにある
HDMI出力ポートに接続してください。
3. 機器に適したケーブルを使って、A/V レシーバー・スピーカーを、VC880リ
アパネルにあるデジタルオーディオ出力・ステレオオーディオ出力の各ポー
トに接続してください。
4. VC880を製品に同梱されている電源アダプターでAC電源アウトレットに接
続してください。
5. ソースデバイス、ディスプレイ、レシーバーにそれぞれ電源を入れてくださ
い。
基本操作
• オーディオソースは、製品フロントパネルにある、オーディオチャネルセクシ
ョンを使って選択してください。2 ch / 5.1 ch / 自動から選択できます。
注意:VC880はデジタルオーディオ(Dolby 5.1、DTS 5.1)およびアナログオ
ーディオ(ステレオ)に対応しています。
• リピートHDMI信号で転送されるオーディオを制御する場合は、製品リアパネ
ルにある、HDMI オーディオON/OFFスイッチを使ってください。
注意:このスイッチは、他のオーディオ出力に対しては機能しません。
ファームウェアアップグレード
1. 弊社WebサイトからVC880の最新ファームウェアバージョンをダウンロード
してください。
2. ファームウェアアップグレードケーブルを使って、VC880のファームウェア
アップグレードポートと、手順1でファームウェアパッケージをダウンロード
したコンピューターを接続してください。
注意:ファームウェアアップグレードケーブルはVC880製品パッケージには
同梱されていません。お求めの際には、弊社製品の代理店までお問い
合わせください。
3. VC880のリアパネルにあるファームウェアアップグレードボタンを押してく
ださい。
4. VC880から電源アダプターを抜き差しすることで、本体の電源を一旦OFFに
してから再度ONにしてください。
5. 画面に表示されている指示に従って、ファームウェアのアップグレードファ
イルを実行してください。
製品仕様
機能 VC880
コネクター
入力 HDMI HDMIメス(ブラック)×1
出力
HDMI HDMIメス(ブラック)×1
オーディ
オ
トスリンク(光)×1
RCA (同軸)×1
RCA (ステレオ)×2
電源 DCジャック×1
ファームウェアアップ
グレード 4コンダクター 3.5 mm ジャック×1
LED 電源 グリーン×1
スイッチ
オーディオチャンネル スライドスイッチ×1
HDMI オーディオON/
OFF スライドスイッチ×1
ファームウェアアップ
グレード ピンホール型スイッチ×1
解像度 最大1920×1080
消費電力 DC5.3V、0.8W
動作環境
動作温度 0-50°C
保管温度 -20-60°C
湿度 0–80% RH、結露なきこと
ケース材料 メタル
重量 460g
サイズ(W×D×H) 200×82×25mm
www.aten.com
www.aten.com
www.aten.com Phone: [phone]
1 x ⍖ᠦ⠞ᖆ ⍎➮⼂
1 x ⍖ᠦ⠞ᖆ ⍎➮⼂
