Atlantic CF12B User manual

CFB    CFSW    CFW  
CFB    CFSW    CFW  
CFB    CFSW    CFW  
Product Manual | Manuel du Produit | Manual del Producto
1.330.274.8317
www.ATLANTICWATERGARDENS.com
FS

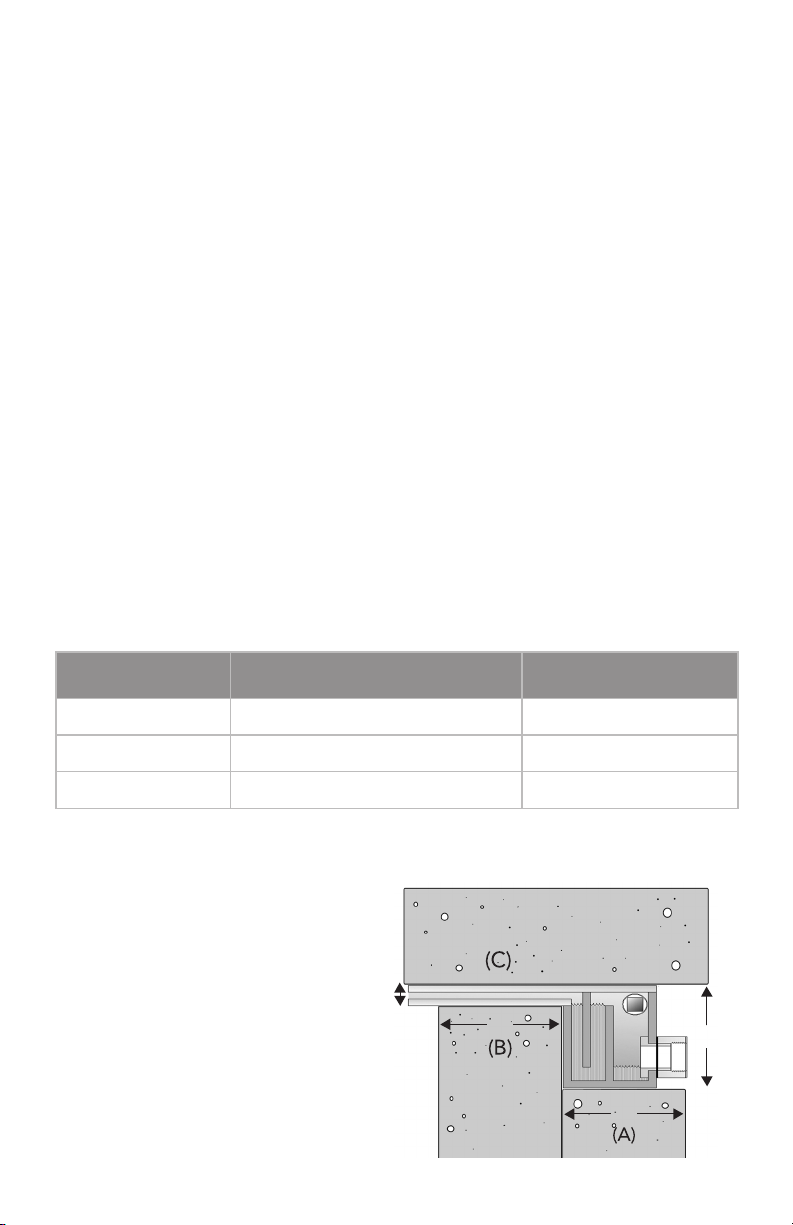

Installation of Colorfalls
The opening in the wall where the
Colorfalls will be placed is important to
the function of the Colorfalls. If it is not
level and free of debris the Colorfalls will
not function properly. The base of
Colorfalls body (A) as well as the bottom
of the spillway lip (B) must be supported
by the opening in which it is placed. The
top side of the opening (C) must also be
in contact with the Colorfalls to prevent
it from shifting. See Figure 1 for the proper
sizing of the opening for the Colorfalls.
No more than one inch of spillway
should extend out from the wall.
Introduction
Thank you for choosing Atlantic’s Colorfalls. The Colorfalls are designed for use in
Pond-free and fountain applications and install easily into most retaining walls. Colorfalls
feature low energy LED lights, an extra-long reinforced weir, and an interior baing system
that produces a single, lighted water sheer.
Prior to Operation and Installation
Caution:
• DO NOT operate this product under any condition other than those for which it is
specified. Failure to observe these precautions can lead to electrical shock, product
failure, or other problems.
• Follow all aspects of electrical codes when installing the Colorfalls.
• To reduce the risk of electrical shock, connect only to a 110 volt receptacle protected by a
ground fault circuit interrupter (GFCI).
• Colorfalls are designed for use in Pond-free and fountain applications. Colorfalls are not
intended for use in water gardens or any pond with plant or aquatic life.
The Colorfalls must be accessible for service and maintenance. Installing the Colorfalls so
that the entire body is removable is highly recommended. Do not glue the cap stones
above the Colorfalls or permanently mortar the Colorfalls in place.
The Colorfalls can support 40 lbs. per linear foot (e.g. a 24" Colorfalls can support 80 lbs.).
If the weight on the weir exceeds that amount, you will need to provide a lintel support
for the added weight. This support should still make contact with the weir to prevent it
from shifting.
See the chart below for the recommended placement of the Colorfalls above the basin or
pool. If the placement of the Colorfalls exceeds the recommended height, water loss will
increase significantly due to splash and wind drift.
2
Colorfalls Maximum Falls Height Above Basin Flow Rate
CF12 18" - 24" 1000 GPH
CF24 24" - 30" 2000 GPH
CF36 30" - 36" 3000 GPH
3⅜"
4"
4"
½"
Figure 1

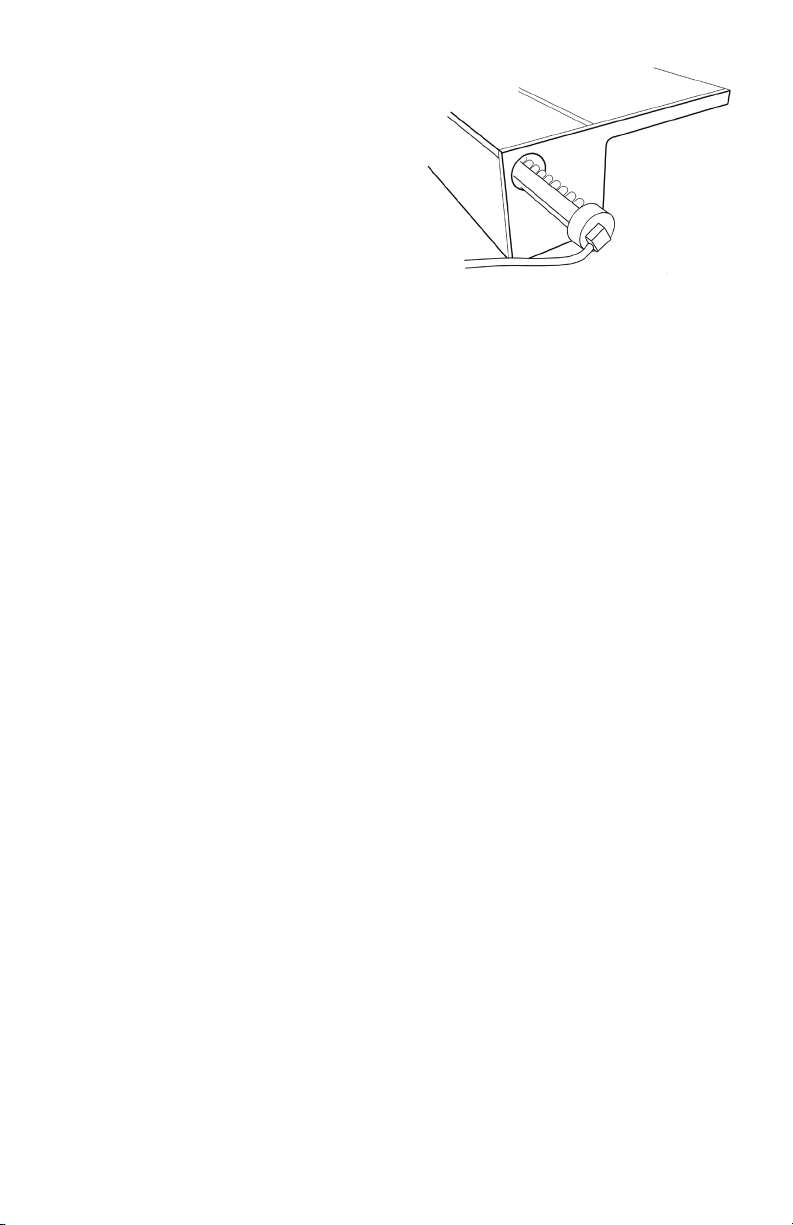

The Colorfalls must be accessible for
service and maintenance. The LED light
bar is accessed from the side of the
Colorfalls body (Figure 2). Installing the
Colorfalls so that the entire body is
removable is highly recommended. Do
not glue the cap stones above the
Colorfalls or permanently mortar the
Colorfalls in place.
3
Plumbing the Colorfalls
The Colorfalls has a 1½" female pipe thread inlet located at the center-back of each unit.
Connect the plumbing using a 1½" male threaded fitting (not included) of your choice.
Apply silicone to the threads of the male fitting. Screw the fitting into the Colorfalls inlet
until tight. Hand-tighten only. Tightening too hard may crack the back of the unit.
Connect the plumbing line from the pump to the Colorfalls, using a minimum 1½" diameter
tubing is recommended. Narrower tubing will cause inadequate flow and a broken sheer.
PVC pipe is recommened because corrugated tubing with insert fittings restrict flow.
Installing a ball valve (not included) on the feed line between the pump and the Colorfalls is
recommended for added control of water flow.
Figure 2
Operation
Connect the light bar to the transformer using the two pronged quick-connect plug. Plug
the 12 volt AC transformer into a standard 120 volt outlet. Connect the tubing to the
properly sized pump (not included) and turn the pump on.
Warranty
Colorfalls and all its components carry a one-year limited warranty. This limited warranty is
extended solely to the original purchaser commencing from the date of the original
purchase receipt and is void if any of the following apply:
• The Colorfalls has been misused or abused.
• The Colorfalls has been disassembled or modified other than as described in this manual.
This warranty excludes labor and costs of labor for removal or installation of any product
Maintenance
Atlantic’s Colorfalls is a one-piece, closed unit. If debris enters the body of the Colorfalls, it is
extremely dicult to remove. For this reason, take great care to ensure that any debris in the
water is filtered out before reaching the pump. Clean blockages in the lip with an Atlantic
CFBRUSH Colorfalls Brush.
For winterizing, disconnect the plumbing in the back and suck the water out with a shop
vac or blow it out with an air compressor. The best option is to fully remove
it from the wall and store indoors.

4
Problem Possible Cause Possible Solution
Light bar will
not illuminate
No power to outlet Confirm power to outlet
No power from transformer Confirm power out of transformer
No power to light bar Check cord for damage
Water leaking
from Colorfalls Bad plumbing connection Inspect all plumbing
Diminished
water flow
Pump blockage Clear debris from pump intake
Check pump manual for cleaning
Obstruction in plumbing line Clear any debris from plumbing
Waterfall sheer
is splitting
Debris in Colorfalls spillway Refer to Maintenance
Not enough water flow Double check pump flow
See diminished water flow
Troubleshooting Guide
Always turn o power before inspecting the Colorfalls. Failure to observe this precaution can
result in a serious accident. Before ordering repairs, carefully read through this instruction
booklet. If the problem persists, contact your dealer.

Introduction
Merci d’avoir choisi les chutes d’eau colorée Colorfalls d’Atlantic. Elles sont conçues pour
s’utiliser dans des applications de Déversoir Formel, et s’installent facilement dans la
plupart des murs de retenue. Les Colorfalls comportent des éclairages à diodes
électroluminescentes (DEL) à faible consommation d’énergie, un déversoir renforcé très
long, et un système de chicane à l’intérieur qui produit une retombée d’eau unique éclairée.
Avant l’installation et l’u tilisation
Attention:
• NE FAITES PAS fonctionner ce produit dans n’importe quelle condition autre que celle
pour laquelle il est spécifié. Ne pas observer ces précautions peut en traîner une
commotion électrique, une panne du produit, ou d’autres problèmes.
• Respectez toutes les normes électriques en installant la Colorfalls.
• Pour réduire le risque de commotion électrique, ne branchez que sur une prise secteur
110 V, protégée par un disjoncteur sur défaut de terre (GFCI).
• Cettes chutes sont conçues pour s’utiliser dans des applications de Déversoir Formel
Elles ne sont pas prévues pour être utilisées dans des jardins aquatiques ni dans
toute mare avec des plantes et de la vie aquatique.
Elles doivent rester accessibles pour les interventions de service et d’entretien. Les installer
de façon à ce que leur corps entier soit amovible est fortement recommandé. Ne collez pas
les pierres de couverture par-dessus la Colorfalls et ne la scellez pas en place de façon
permanente avec du mortier.
La chute peut supporter 40 lbs. par pied linéaire ou 18kg/30cm, une chute de 24"/60cm
pourra donc supporter 80 lbs./36 kg. Si le poids sur le déversoir dépasse cette limite, vous
pourrez avoir à fournir un linteau pour supporter l’excédent de poids. Ce support doit
continuer de faire contact avec le déversoir pour lui éviter de se décaler.
Consultez le tableau qui suit pour le positionnement recommandé de Colorfalls
au-dessus du bassin ou de la nappe. Si son placement dépasse la hauteur recommandée, il y
aura plus de perte d’eau du fait de l’éclaboussement et de la dérive par le vent.
Colorfalls Hauteur maximale de chute au-dessus
du bassin Débit
CF12 18" - 24" / 45 - 60 cm 1000GPH / 3785 L/H
CF24 24" - 30" / 60 - 75 cm 2000 GPH / 7570 L/H
CF36 30" - 36" / 75 - 90 cm 3000 GPH / 11355 L/H
5
Installation de Colorfalls
L’ouverture dans le mur où la chute sera placée est importante pour son bon fonctionnement.
Si elle n’est pas d’aplomb et exempte de débris la chute ne fonctionnera pas correctement.

La base du corps de Colorfalls (A)
ainsi que le bas de la lèvre de déversoir (B)
doivent être supportés par l’ouverture dans
laquelle ils sont placés. La partie du haut
de l’ouverture (C) doit aussi être en
contact avec la Colorfalls pour éviter
qu’elle se décale. Voyez la Figure 1 pour
la bonne taille de l’ouverture accueillant
la Colorfalls.
Il ne doit pas y avoir plus de 1”/2.5 cm
de déversoir qui dépasse du mur.
Les chutes doivent rester accessibles
pour les interventions de
service et d’entretien. La rampe
d’éclairage à DEL est accessible par
le côté du corps de la Colorfalls
(Figure 2). Installer la chute de façon
à ce que son corps entier soit amovible
est fortement recommandé. Ne collez
pas les pierres de couverture par-dessus
la Colorfalls ou ne la scellez pas en
place de façon permanente avec
du mortier.
6
Plomberie pour Colorfalls
La Colorfalls comporte une entrée
pour tuyau à filetage femelle de 1½"/3.8cm,
située au milieu de son arrière. Raccordez
la plomberie en utilisant un raccord à
filetage mâle de 1½"/3.8cm (non inclus) de votre choix. Appliquez un enduit siliconé sur
les filets du raccord mâle. Vissez ce raccord dans l’entrée de la Colorfalls en serrant bien.
Ne serrez qu’à la main. Serrer avec excès peut fissurer l’arrière du corps.
Raccordez la conduite de plomberie venant de la pompe sur la Colorfalls, l’utilisation de
tube d’au moins 1½"/3.8cm de diamètre est recommandée. Un tube plus étroit amènera
un flux inadéquat et une cascade brisée. Du tuyau en PVC est recommandé parce que
du tuyau annelé avec raccords d’insertion réduit le flux. L’installation d’une vanne à
boisseau (non incluse) sur la conduite d’alimentation, entre la pompe et la Colorfalls, est
recommandée pour plus de contrôle sur l’écoulement d’eau.
Fonctionnement
Branchez la rampe lumineuse sur le transformateur en utilisant la fiche de raccordement
rapide à deux bornes. Branchez le transformateur fournissant du 12 V CA sur une prise
secteur 120 V. Connectez le tube à une pompe de bon calibre (non fournie) et mettez-la
en marche.
Figure 2
Entretien
La Colorfalls d’Atlantic est un appareil monobloc. Pour cette raison, si des débris entrent dans
son corps ils sont très diciles à éliminer. C’est pourquoi prenez-en bien soin en vous assurant
que tout éventuel débris est filtré avant d’atteindre la pompe. Nettoyez les blocages à la lèvre
avec une brosse CFBRUSH d’Atlantic pour la Colorfalls.
En préparation pour l’hiver, débranchez la plomberie à l’arrière et éliminez l’eau avec un
aspirateur d’atelier, ou chassez-la avec de l’air comprimé. La meilleure option est d’enlever
complètement la Colorfalls du mur et de la conserver à l’intérieur.
Figure 1
8.6cm
10.2cm
1.3cm
10.2cm

7
Garantie
Les Colorfalls et ses composants portent une garantie limitée d’un an. Cette garantie limitée
ne s’applique qu’à l’acheteur d’origine depuis la date de son achat d’origine, elle est annulée
dans chacune des hypothèses suivantes:
• Les chutes ont subi un mésusage ou un abus.
• Elles ont été démontées ou modifiées autrement que comme c’est décrit dans ce manuel.
Cette garantie exclut la main-d’œuvre et le coût de main-d’œuvre, pour la dépose et
l’installation de tout produit.
Guide de dépannage
Coupez toujours électriquement la Colorfalls avant d’intervenir dessus. La non-observation de
cette précaution peut causer un accident grave. Avant de demander des réparations, lisez at-
tentivement ce livret d’instructions. Si vous n’y décelez pas la solution au problème,
contactez votre revendeur.
Problème Cause possible Solution possible
La rampe
lumineuse ne
s’allume pas
Pas de secteur sur la prise Confirmez la présence de secteur
à la prise
Pas d’alimentation depuis le
transformateur
Confirmez la sortie de tension du
transformateur
Pas d’alimentation à la barre
lumineuse
Contrôlez si le cordon est
endommagé
De l’eau fuit de
la Colorfalls
Mauvais raccordement de
plomberie Inspectez toute la plomberie
L’écoulement
d’eau est
restreint
Blocage de pompe
Nettoyez les débris de l’admission
de la pompe
Vérifiez dans le manuel de pompe
comment la nettoyer
Obstruction de la
conduite de plomberie
Éliminez tous les débris de la
plomberie
La cascade de
la chute est
séparée
Débris dans le déversoir de la
chute lumineuse Référez-vous à l’entretien
Pas assez de débit d’eau
Contrôlez encore le débit de
la pompe
Écoulement d’eau réduit

8
Introducción
Gracias por elegir la Colorfalls de Atlantic. Las Colorfalls están diseñadas para su empleo en
aplicaciones de Aliviadero Formal, y se instalan fácilmente en la mayoría de los muros de
contención. Las Colorfalls cuentan con luces LED de baja energía, un
vertedero extralargo reforzado y un sistema deflector interior que produce una lámina de
agua única iluminada.
Antes de la operación y de la instalación
Precaución:
• NO haga funcionar este producto en ninguna condición diferente de aquéllas para las
que se lo especificó. Si no se observan estas precauciones puede producirse un choque
eléctrico, falla del producto u otros problemas.
• Observe todos los aspectos de los códigos eléctricos cuando instale las Colorfalls.
• Para reducir el riesgo de choque eléctrico, conecte el equipo únicamente a un
tomacorriente de 110 volts protegido por un interruptor de falla a tierra (GFCI).
• Las Colorfalls están diseñadas para su empleo en aplicaciones Aliviadero Formal. Las
Colorfalls no están destinadas a su empleo en jardines acuáticos ni en ningún estanque
con vida vegetal o acuática
Las Colorfalls deben ser accesibles para el servicio y el mantenimiento. Se
recomienda especialmente instalar las Colorfalls de manera que el cuerpo completo sea
desmontable. No adhiera las piedras cimeras que están sobre las Colorfalls
ni asiente con mortero las Colorfalls para instalarlas de manera permanente.
Las Colorfalls pueden soportar 40 lbs. por pie lineal o 18kg por 30cm. Por ejemplo, una
Colorfalls de 24”/60 cm puede soportar 80 lbs./36kg. Si el peso del vertedero sobrepasa
este valor, necesitará proporcionar un soporte de dintel para el peso agregado. Este
soporte debe igualmente hacer contacto con el vertedero para evitar que se desplace.
Vea en el cuadro siguiente la ubicación recomendada de las Colorfalls encima de la pila o
depósito. Si la ubicación de las Colorfalls sobrepasa la altura recomendada, la pérdida de
agua aumentará considerablemente debido a la salpicadura y el desvío a causa del viento.
Colorfalls Alturas de caída máximas por
encima de la pilav Caudal
CF12 18” - 24” / 45 - 60 cm 1000GPH / 3785 L/H
CF24 24” - 30” / 60 - 75 cm 2000 GPH / 7570 L/H
CF36 30” - 36” / 75 - 90 cm 3000 GPH / 11355 L/H

Instalación de la Colorfalls
La abertura de la pared en la que se coloca
la Colorfalls es importante para su
funcionamiento. Si no está niveladay libre
de desperdicios, la Colorfalls no funcionará
correctamente. La base del cuerpo (A) de
la Colorfalls, así como el fondo del reborde
(B) del desagüe, deben estar sostenidos
por la abertura en la que se la coloca. El
lado superior de la abertura (C) debe estar
también en contacto con la Colorfalls, para
evitar que se desplace. Vea en la Figura 1 el
dimensionamiento correcto de la abertura
para la Colorfalls. No debe extenderse
fuera de la pared más de 1”/2.5 cm de desagüe.
Las Colorfalls deben ser accesibles para el
servicio y el mantenimiento. Puede tenerse
acceso a la barra de luces LED desde el
costado del cuerpo de la Colorfalls [Figura 2].
Se recomienda especialmente instalar las
Colorfalls de manera que el cuerpo completo
sea desmontable. No adhiera las piedras
cimeras que están sobre las Colorfalls ni
asiente con mortero las Colorfalls para
instalarlas de manera permanente.
9
Figure 2
Figure 1
8.6cm
10.2cm
1.3cm
10.2cm
Instalación de la Colorfalls
La Colorfalls tiene una entrada con rosca para tuberías hembra de 1½”/3.8cm, ubicada en el
centro del dorso de cada unidad. Conecte las tuberías por medio de una conexión roscada
macho de 1½”/3.8cm a elección (no incluida). Aplique silicona a las roscas de la conexión
macho. Enrosque la conexión en la entrada de la Colorfalls hasta ajustarla. Apriete sólo con
la fuerza de la mano. Si se aprieta demasiado, se puede romper el dorso de la unidad.
Mantenimiento
La Colorfalls de Atlantic es una unidad cerrada de una sola pieza. Si ingresan desperdicios
en el cuerpo de la Colorfalls, es extremadamente difícil quitarlos. Por esta razón, procure
muy especialmente asegurar que todo posible desperdicio que haya en el agua sea filtrado
antes de llegar a la bomba. Limpie los bloqueos del reborde con un cepillo para Colorfalls
CFBRUSH de Atlantic.
Operación
Conecte la barra de luces al transformador por medio del enchufe de conexión rápida de dos
terminales. Enchufe el transformador de CA de 12 volts en un tomacorriente estándar de 120
volts. Conecte el tubo a una bomba de tamaño adecuado (no incluida) y encienda la bomba.
Se recomienda conectar la línea que va de la bomba a la Colorfalls por medio de un tubo
con un diámetro de 1½”/3.8cm como mínimo. Un tubo más angosto hará que el caudal sea
inadecuado y la lámina quede interrumpida. Se recomienda usar un tubo de PVC, porque los
tubos corrugados con conexiones insertadas restringen el flujo. Se recomienda la instalación
de una válvula esférica (no incluida) en la línea de alimentación que va de la bomba a la
Colorfalls para tener mayor control del flujo de agua.

10
Garantía
La Colorfalls y todos sus componentes cuentan con una garantía limitada por un año. Esta
garantía limitada se extiende exclusivamente al comprador original a partir de la fecha del
recibo de la compra original, y se anula si se aplica alguna de estas condiciones:
• La Colorfalls ha sufrido un mal uso o maltrato.
• La Colorfalls se ha modificado o se ha desmontado de manera diferente de la que se
describe en este manual.
Esta garantía no incluye la mano de obra ni los costos de mano de obra para el retiro ni la
instalación de ningún producto.
Guía de localización de fallas
Desconecte siempre la alimentación eléctrica antes de inspeccionar la Colorfalls. Si no se
observa esta precaución, puede producirse un grave accidente. Antes de pedir
reparaciones, lea cuidadosamente este folleto de instrucciones. Si el problema persiste,
contacte con su distribuidor.
Para proceder al acondicionamiento para el invierno, desconecte la instalación de plomería
de la parte posterior y aspire el agua con una aspiradora de taller o sóplela con un compresor
de aire. La mejor opción es quitarla totalmente de la pared y almacenarla en interiores.
Problema Causa posible Solución posible
La barra de
luces no se
enciende
No llega alimentación
eléctrica al tomacorriente
Confirme que llegue alimentación
eléctrica al tomacorriente
No hay alimentación eléctrica
desde el transformador
Confirme que salga alimentación
eléctrica del transformador
No hay alimentación eléctrica
para la barra de luces
Revise el cordón para ver si
está dañado
Hay fugas de
agua de la
Colorfalls
Mala conexión de plomería Inspeccione toda la instalación de
plomería
Caudal de agua
disminuido
Bloqueo de la bomba
Quite los desperdicios de la
admisión de la bomba
Consulte el manual de la bomba
respecto a su impieza
Obstrucción en la línea de
plomería
Limpie los desperdicios que
tuvieran las tuberías
La lámina de
caída de agua
se divide
Desperdicios en el desagüe
de la Colorfalls Consulte ‘Mantenimiento’
No hay suficiente caudal de
agua
Vuelva a revisar el caudal de la
bomba
Investigue el caudal de agua
disminuido

11

1.330.274.8317
www.ATLANTICWATERGARDENS.com
