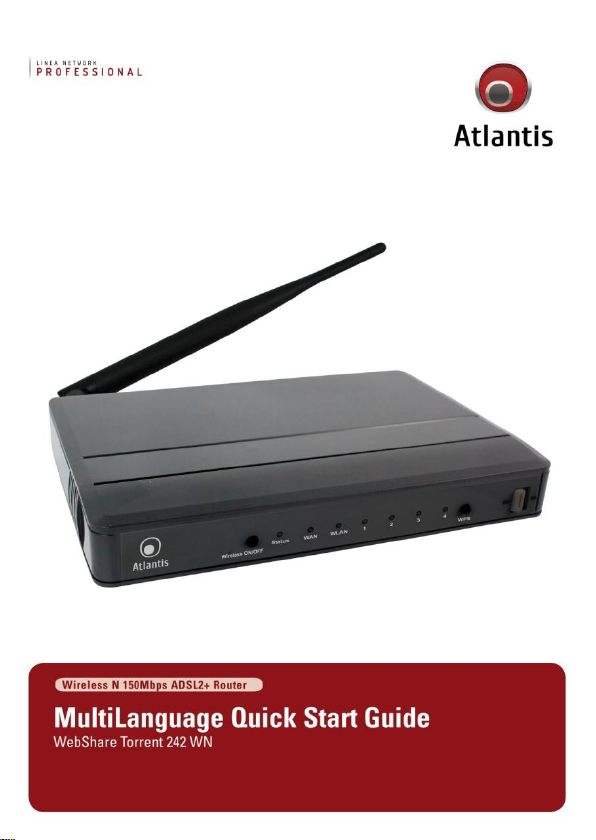

Atlantis A02-RAU242-WN User manual

2
ITALIANO
Questo prodotto è coperto da garanzia Atlantis Fast-Swap della durata di 2 anni.
Per maggiori dettagli in merito o per accedere alla documentazione completa in
Italiano fare riferimento al sito www.atlantis-land.com.
ENGLISH
This product is covered by Atlantis 2 years Fast-Swap warranty. For more
detailed informations please refer to the web site www.atlantis-land.com.
For more detailed instructions on configuring and using the Switch, please refer to
the online manual.
FRANCAIS
Ce produit est couvert par une garantie Atlantis Fast-Swap de 2 ans. Pour des
informations plus détaillées, référez-vous svp au site Web www.atlantis-
land.com.
DEUTSCH
Dieses Produkt ist durch die Atlantis 2 Jahre Fast-Swap Garantie gedeckt. Für
weitere Informationen, beziehen Sie sich bitte auf Web Site www.atlantis-
land.com.
ESPAÑOL
Este producto està cubierto de garantía Atlantis Fast-Swap por 2 años. Para una
información más detallada, se refiera por favor al Web site www.atlantis-
land.com.

3
ITALIANO
1. PANORAMICA DI PRODOTTO ............................................................ 11
1.1 Requisiti di sistema .................................................................... 12
1.2 CONTENUTO DELLA CONFEZIONE .............................................. 12
1.3 I LED frontali............................................................................. 13
1.4 Le porte posteriori ..................................................................... 14
1.5 Settaggi di Default ..................................................................... 14
1.6 Cablaggio .................................................................................. 15
1.7 Configurazione di IE................................................................... 16
Internet Explorer 7/8 ....................................................................... 16
Mozilla Firefox 3.0 ........................................................................... 16
Google Chrome ............................................................................... 17
1.8 Configurazione TCP/IP ............................................................... 17
Configurazione del PC in Windows 2000........................................... 17
Configurazione del PC in Windows XP .............................................. 17
Configurazione del PC in Windows Vista............................................ 18
Configurazione del PC in Windows 7 ................................................. 18
Configurazione del PC in MAC OS .................................................... 18
2. Configurazione del WebShare 242WN ................................................ 19
2.1 Parametri di abbonamento ......................................................... 19
2.2 Configurazione Tramite WEB ...................................................... 20
PPPoE/PPPoA ................................................................................. 22
Static IP Address ............................................................................. 23
Wireless Setting............................................................................... 24
3. Risoluzione dei problemi.................................................................... 25
A.1 Utilizzare i LED per la diagnosi dei problemi................................. 25
A.1.1 LED Power ..................................................................... 25
A.1.2 LED LAN......................................................................... 25
A.1.3 LED WAN ....................................................................... 26
A.2 Login con Username e Password ................................................ 26
A.3 Interfaccia LAN.......................................................................... 26
A.4 Interfaccia WAN(accesso ad Internet)......................................... 27
A.5 Interfaccia WLAN....................................................................... 28
A.6 Varie ................................................................................. 28
4. SUPPORTO OFFERTO........................................................................ 29
APPENDICE A: Connessione usando il Client di Windows......................... 30

4
ENGLISH
1. Product Overview ............................................................................. 37
1.1 System Requirements ................................................................ 38
1.2 Package contents....................................................................... 38
1.3 Front LEDs ................................................................................ 39
1.4 Rear panel and ports.................................................................. 40
1.5 Factory Default Settings ............................................................. 41
1.6 Cabling ............................................................................... 41
1.7 IE Configuration......................................................................... 42
1.8 TCP/IP Configuration ................................................................. 42
Configuring PC (Windows 2000) ...................................................... 42
Configuring PC (WindowsXP).......................................................... 43
Configuring PC (Windows Vista) ..................................................... 43
Configuring PC (Windows 7)........................................................... 43
2. Configuring WebShare 242WN........................................................... 44
2.1 DSL parameters......................................................................... 44
2.2 Browser configuration ................................................................ 45
PPPoE/PPPoA .................................................................... 46
Static IP Address ............................................................................. 47
3. Support............................................................................................ 48
APPENDIX A: Connect to a network using Windows client ....................... 49
FRANCAIS
1. Introduction Sur Le Produit ............................................................... 55
1.1 Besoin système.......................................................................... 56
1.2 Contenu de la boîte.................................................................... 56
1.3 Face avant ................................................................................ 56
1.4 Face arrière............................................................................... 58
1.5 Configuration initiale .................................................................. 58
1.6 Câblage ............................................................................... 59
1.7 Configuration du TCP/IP............................................................. 60
Configuration sous Windows 2000 .................................................. 60
Configuration sous Windows XP...................................................... 60
Configuration sous Windows Vista .................................................. 60
Configuration sous Windows 7 ....................................................... 61
1.8 Vérification ................................................................................ 61
2. Configuration avec le Browser ........................................................... 62

5
2.1 DSL ................................................................................. 62
2.2 Confuguration en utilisant l‟interface WEB ................................... 63
PPPoE/PPPoA ................................................................................. 64
Static IP Address ............................................................................. 65
3. Support............................................................................................ 66
APPENDICE A: Configuration de la connession sans fils en utilisant
l‟utilitaire de Windows........................................................................... 67
APPENDIX
APPENDIX A: Technical Features ........................................................... 68
A02-RAU242-WN(v1.0)_GX01 (v1.01 October 2010)

6
AVVERTENZE
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle
presenti in questo manuale, nel software e nell'hardware fossero presenti degli
errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni.
Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o
incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del
manuale, software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per uso informale, è
soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito
www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non
deve essere interpretato come un impegno da parte di Atlantis che non si assume
responsabilità per qualsiasi errore o inesattezza che possa apparire in questo
manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa
in altra forma o con qualsiasi mezzo, elettronicamente o meccanicamente, comprese
fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti
in altra lingua e in altra forma senza un espresso permesso scritto da parte di
Atlantis. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o
meno, menzionati in questo manuale sono usati al solo scopo identificativo e
rimangono proprietà esclusiva dei loro rispettivi proprietari.
Restrizioni di responsabilità CE/EMC
Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in
conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC.
Se il prodotto fosse utilizzato con un PC/apparati non certificati, il produttore non
garantisce il rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e
certificato in modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed
in particolari circostanze, potrebbe essere possibile che detti limiti possano essere
superati se utilizzato con apparecchiature non prodotte nel rispetto della
certificazione EMC. Può anche essere possibile, in alcuni casi, che i picchi di valore
siano al di fuori delle tolleranze. In questo caso l‟utilizzatore è responsabile della
“compliance” con i limiti EMC. Il Produttore non è da ritenersi responsabile nel caso
il prodotto sia utilizzato al di fuori delle limitazioni EMC.
CE Mark Warning
In un ambiente domestico il dispositivo può causare interferenze radio, in questo
caso è opportuno prendere le adeguate contromisure.
Dichiarazione di Conformità
Questo dispositivo è stato testato ed è risultato conforme alla direttiva 1999/5/CE
del parlamento Europeo e della Commissione Europea, a proposito di
apparecchiature radio e periferiche per telecomunicazioni e loro mutuo

7
riconoscimento. Dopo l‟installazione, la periferica è stata trovata conforme ai
seguenti standard: EN 300.328(radio), EN 301 489-1, EN 301 489-17(compatibilità
elettromagnetica) ed EN 60950(sicurezza). Questa apparecchiatura può pertanto
essere utilizzata in tutti i paesi della Comunità Economica Europea ed in tutti i paesi
dove viene applicata la Direttiva 1999/5/CE, senza restrizioni eccezion fatta per:
Francia(FR): Se si utilizza all‟aperto tale dispositivo, la potenza in uscita è limitata
(potenza e frequenza) in base alla tabella allegata. Per informazioni ulteriori
consultare www.art-telecom.fr.
Luogo
Banda di Frequenze(MHz)
Potenza (EIRP)
Chiuso (senza
restrizioni)
2400-2483,5
100mW(20dBm)
Aperto
2400-2454
2454-2483,5
100mW(20dBm)
10mW(10dBm)
Se l‟uso di questa apparecchiatura in ambienti domestichi genera interferenze, è
obbligo dell‟utente porre rimedio a tale situazione.
Italia(IT): Questa periferica è conforme con l‟Interfaccia Radio Nazionale e rispetta
i requisiti sull‟Assegnazione delle Frequenze. L‟utilizzo di questa apparecchiatura al
di fuori di ambienti in cui opera il proprietario, richiede un‟autorizzazione generale.
Per ulteriori informazioni si prega di consultare: www.comunicazioni.it.
Lussemburgo: Se utilizzato per servizi network o privati è da richiedere
l‟autorizzazione.
Norvegia (NO): apparecchiatura da non utilizzare in un aresa geografica di 20 km
di raggio nei pressi di Ny Alesund.
Russia (CCP): solo per uso interno.
Dichiarazione di Conformità Sintetica
Con la presente dichiariamo che questo apparato è conforme ai requisiti essenziali
ed alle altre disposizioni pertinenti stabilite dalla direttive 1999/5/CE. La
dichiarazione di conformità nella sua forma completa è disponibile presso il sito
www.atlantis-land.com (alla pagina del prodotto) o può essere richiesta a
[email protected].

8
Importanti informazioni per il corretto
riciclaggio/smaltimento di questa apparecchiatura
Il simbolo qui sotto indicato, riportato sull'apparecchiatura elettronica da Lei
acquistata e/o sulla sua confezione, indica che questa apparecchiatura elettronica
non potrà essere smaltita come un rifiuto qualunque ma dovrà essere oggetto di
raccolta separata.
Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere
sottoposti ad uno specifico trattamento, indispensabile per evitare la dispersione
degli inquinanti contenuti all''interno delle apparecchiature stesse, a tutela
dell'ambiente e della salute umana. Inoltre sarà possibile riutilizzare/riciclare parte
dei materiali di cui i rifiuti di apparecchiature elettriche ed elettroniche sono
composti, riducendo così l'utilizzo di risorse naturali nonché la quantità di rifiuti da
smaltire.
Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel
finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di
apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute
umana.
E' Sua responsabilità, come utilizzatore di questa apparecchiatura elettronica,
provvedere al conferimento della stessa al centro di raccolta di rifiuti di
apparecchiature elettriche ed elettroniche predisposto dal Suo Comune. Per
maggiori informazioni sul centro di raccolta a Lei più vicino, La invitiamo a
contattare i competenti uffici del Suo Comune.
Qualora invece avesse deciso di acquistare una nuova apparecchiata elettronica di
tipo equivalente e destinata a svolgere le stesse funzioni di quella da smaltire, potrà
portare la vecchia apparecchiatura al distributore presso cui acquista la nuova. Il
distributore sarà tenuto ritirare gratuitamente la vecchia apparecchiatura1.
Si tenga presente che l'abbandono ed il deposito incontrollato di rifiuti sono puniti
con sanzione amministrativa pecuniaria da € 103 a € 619, salvo che il fatto
costituisca più grave reato. Se l'abbandono riguarda rifiuti non pericolosi od
ingombranti si applica la sanzione amministrativa pecuniaria da € 25 a € 154.
Il suo contributo nella raccolta differenziata dei rifiuti di apparecchiature elettriche
ed elettroniche è essenziale per il raggiungimento di tutela della salute umana
connessi al corretto smaltimento e recupero delle apparecchiature stesse.

9
1 Il distributore non sarà tenuto a ritirare l'apparecchiatura elettronica qualora vi sia un rischio di
contaminazione del personale incaricati o qualora risulti evidente che l'apparecchiatura in
questione non contiene i suoi componenti essenziali o contiene rifiuti diversi da apparecchiature
elettriche e/o elettroniche.
NB: le informazioni sopra riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D.
a
nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed
elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito
www.atlantis-land.com
AVVERTENZE
Utilizzare esclusivamente l‟antenna fornita a corredo. Antenne diverse e/o con
guadagno differente potrebbero violare le normative vigenti. Atlantis si intende
sollevata da ogni responsabilità in caso di utilizzo di accessori (antenne e/o
alimentatori) non contenuti nell‟imballo.
Lasciare almeno 30cm di distanza tra l‟antenna del dispositivo e l‟utilizzatore.
Non usare il dispositivo in un luogo in cui ci siano condizioni di alte
temperatura ed umidità, il dispositivo potrebbe funzionare in maniera
impropria e danneggiarsi.
Non usare la stessa presa di corrente per connettere altri apparecchi al di fuori
del dispositivo in oggetto
Non aprire mai il case del dispositivo né cercare di ripararlo da soli.
Se il dispositivo dovesse essere troppo caldo, spegnerlo immediatamente e
rivolgersi a personale qualificato.
Non appoggiare il dispositivo su superfici plastiche o in legno che potrebbero
non favorire lo smaltimento termico.
Mettere il dispositivo su una superficie piana e stabile
Usare esclusivamente l‟alimentatore fornito nella confezione, l‟uso di altri
alimentatori farà automaticamente decadere la garanzia.
Non effettuare upgrade del firmare utilizzando apparati/client wireless ma
solo wired. Questo potrebbe danneggiare il dispositivo ed invalidare la
garanzia.
I settaggi Wireless di default consentono un funzionamento ottimale del
dispositivo, si invita a non cambiare il campo TX Power Level.
Tutte le condizioni di utilizzo, avvertenze e clausole
contenute in questo manuale e nella garanzia si intendono
note ed accettate. Si prega di restituire immediatamente
(entro 7 giorni dall‟acquisto) il prodotto qualora queste non
siano accettate.

10
La marcatura CE con il simbolo di attention Mark (
) poste sull‟etichetta di prodotto potrebbero
non rispettare le dimensioni minime stabilite dalla
normativa a causa delle ridotte dimensioni di quest‟ultima.
Atlantis invita a visitare il sito web www.atlantis-land.com
alla relativa pagina di prodotto per reperire manualistica e
contenuti tecnici (aggiornamenti driver e/o funzionalità,
utility, support note) aggiornati.
Il logo WEEE ( ) posto sull‟etichetta di prodotto
potrebbe non rispettare le dimensioni minime stabilite dalla
normativa a causa delle ridotte dimensioni di quest‟ultima.
Si ricorda che tale dispositivo non è adatto a gestire
abbonamenti non FLAT o a consumo. Atlantis non
potrà essere ritenuta responsabile per qualsiasi
problematica derivante dall‟utilizzo di abbonamenti a
consumo (non FLAT) o da una errata configurazione
dell‟apparato. In caso di dubbio contattare
preventivamente l’assistenza tecnica.
Per usufruire delle condizioni di garanzia
migliorative associate al prodotto (Fast Swap, On
Site e On Center) è opportuno provvedere alla
registrazione dello stesso sul sito www.atlantis-
land.com entro e non oltre 15 giorni dalla data di
acquisto. La mancata registrazione entro il termine
di sopra farà si che il prodotto sia coperto
esclusivamente dalla condizioni standard di
garanzia.

11
La ringraziamo per aver scelto un router della famiglia WebShare, la via più
semplice per il Wireless networking. Questa guida rapida fornisce una panoramica
per una rapida installazione del prodotto, per ulteriori dettagli in merito
all‟installazione e all‟utilizzo consultare il manuale sul CDRom.
1. PANORAMICA DI PRODOTTO
Condivisione dell’Accesso ad Internet e dell’IP
WebShare 242 WN dispone di 4 porte Fast Ethernet (con auto negoziazione
10/100Mbps) per la connessione alla Lan e consente, grazie al modem ADSL2+
integrato, un downstream sino a 24Mbps. Dotato di funzionalità NAT permette a
diversi utenti di navigare in Internet e condividere simultaneamente la connessione
ADSL usando un solo abbonamento con l‟ISP ed un singolo indirizzo IP.
Wireless N 150Mbps
Grazie all‟Access Point integrato, basato sulle più recenti specifiche 802.11n (sino a
150Mbps), è possibile realizzare reti wireless ad alte performance. L‟antenna
rimuovibile da 5 dBi assicura inoltre la completa eliminazione delle zone morte. La
funzionalità WDS permette, connettendo sino a 4 Access Point, di estendere la
copertura wireless anche in zone remote.
Firewall e Qualità del Servizio (QoS)
Il Router dispone di un sofisticato firewall integrato che include funzionalità
avanzate di ispezione dei pacchetti, DoS ed URL Filtering. Il dispositivo ha la
capacità di istradare con priorità prestabilite pacchetti in funzione della loro
precedenza (IP e tipo di servizio). Sono proposte differenti classi di servizio. La
velocità di navigazione non verrà più rallentata a causa dei programmi P2P utilizzati
su altri computer.
BitTorrent™, Print Server USB e 3G USB Modem
Il client BitTorrent™ integrato permette il download di contenuti (che verranno
salvati sul dispositivo di archiviazione connesso alla porta USB) da Internet anche a
PC spento, consentendo così un importante risparmio energetico. Grazie al server
FTP integrato è possibile accedere ai file memorizzati sia da postazione locale che da
Internet. Alternativamente, sempre tramite la porta USB, è possibile la condivisione
di una stampante che diviene a tutti gli effetti una stampante di rete. Infine è
possibile collegare alla porta USB 2.0 un modem 3G/HDSPA utilizzabile sia come
connessione primaria (laddove il servizio ADSL non è disponibile) che configurato in
modalità Main Connection Backup in modo da garantire connettività sempre attiva
alla rete anche nel caso di fail-over della linea ADSL.
Facile da usare e configurare
Tramite la comoda interfaccia Web è possibile accedere velocemente e facilmente a
tutte le funzioni offerte dal Router. Il dispositivo può essere configurato anche da

12
remoto via Web, indipendentemente dal tipo di abbonamento ADSL, grazie alla
funzione Dynamic DNS integrata.
WebShare 242 WN è stato progettato per essere conforme
alle normative vigenti nelle nazioni appartenenti alla
Comunità Europea e anche a quelle in vigore negli stati
extra CE. L'utente dovrà pertanto utilizzare il dispositivo
senza mai cambiare il campo TX Power Level
(Advanced->Basic Setting->Wireless) dal valore di
default.
Atlantis S.p.a. si solleva da qualsiasi responsabilità derivante
da eventuali modifiche o utilizzo improprio del prodotto.
Per maggiori dettagli consultare il manuale online alla
pagina del prodotto.
1.1 Requisiti di sistema
Prima di procedere con l‟installazione del prodotto verificare di disporre dei seguenti
requisiti:
Protocollo TCP/IP installato in ogni PC
Un browser WEB quali Internet Explorer 5.0 o superiore, Netscape Navigator
6.0 o superiore
1.2 CONTENUTO DELLA CONFEZIONE
Prima dell‟utilizzo, verificare che la scatola contenga i seguenti elementi:
Router WebShare Torrent 242WN
Una guida rapida in Italiano, Inglese e francese
Alimentatore AC-DC (9V@1,5A)
Cavo di rete CAT-5, Cavo RJ11 e Antenna da 5 dBi
Cd-Rom contenente manualistica multilingua e driver
Coupon di Garanzia e WEEE
Nel caso in cui il contenuto non sia quello sovradescritto, contattare il proprio
rivenditore immediatamente.

13
1.3 I LED frontali
LED
SIGNIFICATO
STATUS
Lampeggiante (1 volta al secondo) in verde durante il corretto
funzionamento.
Acceso verde fisso quando dispositivo di storage è connesso.
Lampeggiante (più volta al secondo) in verde durante situazioni
anomale o quando il dispositivo è in recovery mode.
WAN
Spento quando la linea ADSL non viene rilevata.
Acceso verdo quando sincronizzato con il DSLAM (condizione
necessaria alla navigazione).
Lampeggiante in caso di trasmissione/ricezione dati.
WLAN
Accesso verde quando il modulo wireless è operativo.
Lampeggiante in caso di trasmissione/ricezione dati.
1-4
Acceso verde in caso di collegamento a 100/10 Mbps.
Lampeggiante in caso di trasmissione/ricezione dati.
Reset
Dopo che il dispositivo è acceso, effettuare per effettuare il reset
la seguente procedura:
Premere Wireless ON/OFF e WPS per circa 5 secondi. Il LED
Status si spegnerà, per indicare l‟avvenuto reset dell‟apparato.
ON/OFF
Pulsante per accensione spegnimento.

14
1.4 Le porte posteriori
PORTA
SIGNIFICATO
PWR
Connettere l‟alimentatore fornito a corredo a questo jack.
Quando l‟alimentatore va collegato al dispositivo il bottone di
accensione dovrebbe essere su OFF.
USB
Connettere alla porta USB la stampante, dispositivo di
archiviazione o modem 3G.
Ethernet (1-4)
Connettere con un cavo UTP.
DSL (RJ11)
Connettere il cavo RJ11 a questa porta per effettuare
l‟allacciamento all‟ADSL.
R-SMA
Avvitare delicatamente l‟antenna da 5 dBi fornita.
1.5 Settaggi di Default
Prima di iniziare la configurazione del WebShare Torrent 242 WN è necessario
conoscere i settaggi di default. Utilizzando questi settaggi e impostando i PC come
client DHCP (come da istruzioni seguenti) ed infine configurando la connessione
all‟ISP (tutti i parametri della connessiona ADSL devono essere noti) è possibile
utilizzare il dispositivo in pochissimo tempo. Per una configurazione dettagliata fare
riferimento al manuale presente sul CD. Le configurazioni di Default sono:
Username: admin
Password: atlantis
LAN IP Address: 192.168.1.254

15
Subnet Mask: 255.255.255.0
WAN: PPPoA, VCMux, Routing, VPI=8, VCI=35
SSID: A02-RAU242-WN, Sicurezza: WPA2-PSK (AES)
Chiave WPA precondivisa: WebShare242WN
DHCP Server abilitato (IP pool da 192.168.1.100 a 192.168.1.199)
1.6 Cablaggio
Anzitutto collegare il prodotto alla linea ADSL tramite il cavo RJ11 fornito in
dotazione (nella porta DSL), poi collegare alle porte RJ45 i PC della Lan oppure
eventuali Switch. E‟ possibile accedere al Router tramite un client Wireless o
tramite il cavo di rete. Infine collegare l‟alimentatore al Wireless Router ADSL2+ e
poi alla presa elettrica. Una volta controllati tutti i collegamenti ed acceso il Wireless
Router ADSL2+ il prodotto effettuerà immediatamente una diagnostica (circa 60
secondi).
I Led frontali supporteranno l‟utenza in una fase di diagnostica preliminare; lo stato
degli stessi, al termine del processo di boot, dovrà essere come indicato di seguito:
LED
Stato
STATUS
Acceso verde fisso o lampeggiante
LAN 1-4
Acceso verde/arancio lampeggiante nel caso di dispositivi
collegati
WLAN
Acceso verde lampeggiante/fissa
WAN
Acceso verde fisso
Il Led WAN diventerà fisso, una volta allineatosi (condizione indispensabile per la
navigazione Internet).
Poiché l‟ADSL ed il normale servizio telefonico condividono (spesso) lo stesso filo per
trasportare i rispettivi segnali è necessario, al fine di evitare interferenze dannose,
dividere tramite un apposito filtro i 2 segnali. Tale filtro passa basso permetterà di
estrarre la porzione di spettro utilizzata dal servizio telefonico impedendo così che la
qualità di questo sia compromessa dalle alte frequenze introdotte dal segnale
dell‟ADSL. E‟ necessario pertanto utilizzare un filtro per ogni presa su cui è collegato
un telefono analogico. Atlantis consiglia i modelli A01-AF1 o A01-AF2. In figura un
tipico esempio di installazione.

16
1.7 Configurazione di IE
Al fine di permettere la navigazione Internet tramite il WebShare, di seguito
riportiamo la configurazione necessaria per i più comuni browser presenti sul
mercato:
Internet Explorer 7/8
Cliccare col tasto destro del mouse sull‟icona e selezionare la voce
Proprietà.
Selezionare la scheda Connessioni e spuntare l‟opzione Non utilizzare mai
connessioni remote.
Mozilla Firefox 3.0
Avviare il browser Mozilla Firefox
Cliccare sulla Strumenti - >Opzioni
Selezionare la sezione Avanzate
Selezionare la scheda Rete -> Connessioni
Cliccare su Impostazioni e selezionare l‟opzione Nessun Proxy.

17
Google Chrome
Avviare il browser Google Chrome.
Cliccare sull‟icona e selezionare la voce Opzioni.
Selezionare la scheda Roba da Smanettoni e successivamente l‟opzione Rete
-> Modifica impostazioni Proxy.
A questo punto è necessario lanciare Internet Explorer, andare nel menù
Strumenti, poi scegliere la sezione Connessioni e spuntare una delle seguenti
voci:
Non utilizzare mai connessioni remote
Usa connessione remota se non è disponibile una connessione di rete
1.8 Configurazione TCP/IP
Configurazione del PC in Windows 2000
Andare su Start/Settings/Control Panel. Cliccare due volte su Network
and Dial-up Connections.
Cliccare due volte su Local Area Connection.
In Local Area Connection Status/Wireless cliccare Properties.
Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.
Selezionare l‟opzione Obtain an IP address automatically e
successivamente Obtain DNS server address automatically.
Premere su OK per terminare la configurazione.
Configurazione del PC in Windows XP
Andare su Start e poi Panello di Controllo. Cliccare due volte su
Connessione di rete (se non fosse presente cliccare prima su: Passa alla
Visualizzazione Classica).
Cliccare due volte su Connessione alla rete locale (LAN)/Wireless.
Nel TAB generale cliccare Proprietà.
Selezionare Protocollo Internet (TCP/IP) e cliccare su Proprietà.
Selezionare l‟opzione Ottieni automaticamente un indirizzo IP e
successivamente Ottieni indirizzi server DNS automaticamente.
Premere su OK per terminare la configurazione.

18
Configurazione del PC in Windows Vista
Andare su Start poi Pannello di Controllo (cliccare sulla voce
Visualizzazione classica) e qui cliccare due volte sull‟icona Centro
Connessione di rete e Condivisione, poi cliccare su Gestisci
connessione di rete.
Cliccare 2 volte sull‟icona Local Area Connection/Wireless e cliccare su
Proprietà poi cliccare su Continua (per continuare è necessaria
l‟utorizzazione dell‟utente).
Selezionare Protocollo Internet Versione 4 Protocol (TCP/IPv4) e
cliccare su Proprietà.
Selezionare l‟opzione Ottieni automaticamente un indirizzo IP e
successivamente Ottieni indirizzi server DNS automaticamente.
Premere su OK per terminare la configurazione.
Configurazione del PC in Windows 7
Andare su Start poi Pannello di Controllo (cliccare sulla voce Icone
Piccole o Grandi) e qui cliccare due volte sull‟icona Centro Connessione
di rete e Condivisione, poi cliccare su Modifica Impostazione Scheda.
Cliccare 2 volte sull‟icona Local Area Connection/Wireless e cliccare su
Proprietà poi cliccare su Continua (per continuare è necessaria
l‟utorizzazione dell‟utente).
Selezionare Protocollo Internet Versione 4 Protocol (TCP/IPv4) e
cliccare su Proprietà.
Selezionare l‟opzione Ottieni automaticamente un indirizzo IP e
successivamente Ottieni indirizzi server DNS automaticamente.
Premere su OK per terminare la configurazione.
Configurazione del PC in MAC OS
Cliccare sull‟icona Mela nell‟angolo in alto a sinistra dello schermo e
selezionare: Control Panel/TCP/IP. Apparirà la finestra relativa al TCP/IP
come mostrata in figura.
Scegliere Ethernet in Connect Via.
Scegliere Using DHCP Server in Configure.

19
Lasciare vuoto il campo DHCP Client ID.
2. Configurazione del WebShare 242WN
2.1 Parametri di abbonamento
Prima di approcciare alla configurazione del WebShare Torrent 242 WN, è
necessario essere in possesso di alcuni parametri fondamentali relativi
all‟abbonamento ADSL in proprio possesso.
Le credenziali di accesso alla rete possono essere fornite
esclusivamente dall‟ISP con il quale è stato sottoscritto
l‟abbonamento ADSL. Il Supporto Tecnico Atlantis non può
in alcun modo essere a conoscenza di tali parametri né può
fornire alcun supporto in merito alla configurazione del
prodotto nel caso in cui l‟utente non sia a conoscenza di
questi ultimi.
PROTOCOLLO
INFORMAZIONI NECESSARIE
PPPoE
VPI and VCI
VC-based / LLC-based multiplexing
Username and Password
Service Name
PPPoA
VPI and VCI
VC-based / LLC-based multiplexing
Username and Password
RFC1483
Bridged
VPI/VCI
VC-based / LLC-based multiplexing
RFC1483
Routed
VPI/VCI
VC-based / LLC-based multiplexing
IP address
Subnet mask
Default Gateway (IP address)
IP address (DNS)

20
Nel caso in cui tali parametri non siano stati comunicati o siano stati
smarriti, si prega di verificare questi dati con il proprio fornitore di servizi
ADSL.
A questo punto è possibile configuare la sezione ADSL del WebShare (taluni provider
non controllano username e password, quindi è probabile che il dispositivo già
consenta la navigazione).
2.2 Configurazione Tramite WEB

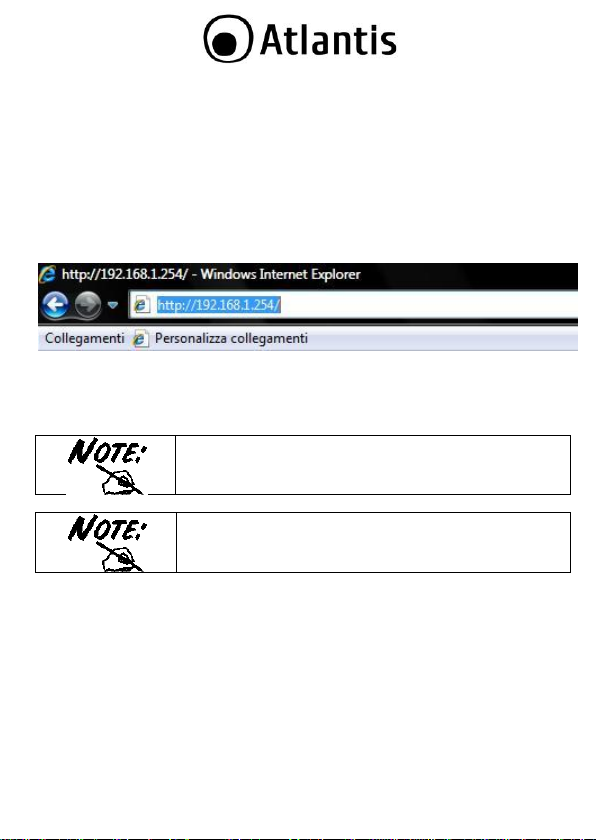

Accedere col browser web al seguente indirizzo IP che di default è:
192.168.1.254. Premere il tasto invio.
Utilizzare admin (come nome utente) e atlantis (come password). Cliccare poi su
Login per continuare.
Cliccare su Wizard in alto (oppure spuntare la voce Wizard Setup e cliccare su
Enter). La procedura di Wizard si articola in pochi semplici passaggi e può essere
terminata in qualche minuto. Cliccare Next per iniziare
Se si desidera una configurazione completa, per cui si
rimanda al manuale presente su disco, cliccare sulla voce
Advanced Setup.
Il dispositivo potrebbe richiedere un nuovo login se durante
la Wizard la password di accesso venisse cambiata.
Nella prima schermata è possibile cambiare la password di accesso al dispositivo
(questa password è quella di accesso alla sezione WEB del router da non
confondere con quella di autenticazione per il servizio ADSL dell‟ISP). Digitare la
vecchia password (atlantis) e poi 2 volte quella nuova. Cliccare su Next per
procedere. Nella seconda schermata è possibile impostare il fuso orario appropriato
dalla combo-box. Cliccare su Next per procedere. A questo punto è necessario
scegliere il protocollo del proprio abbonamento ISP. Spuntare la voce Setup WAN
Type Manually e cliccare poi su Next.
Nella schermata seguente selezionare ADSL WAN nella combo Box WAN
Interface.
