Atlantis A03-PE702 User manual

Where solutions begin
Company certified ISO 9001:2000

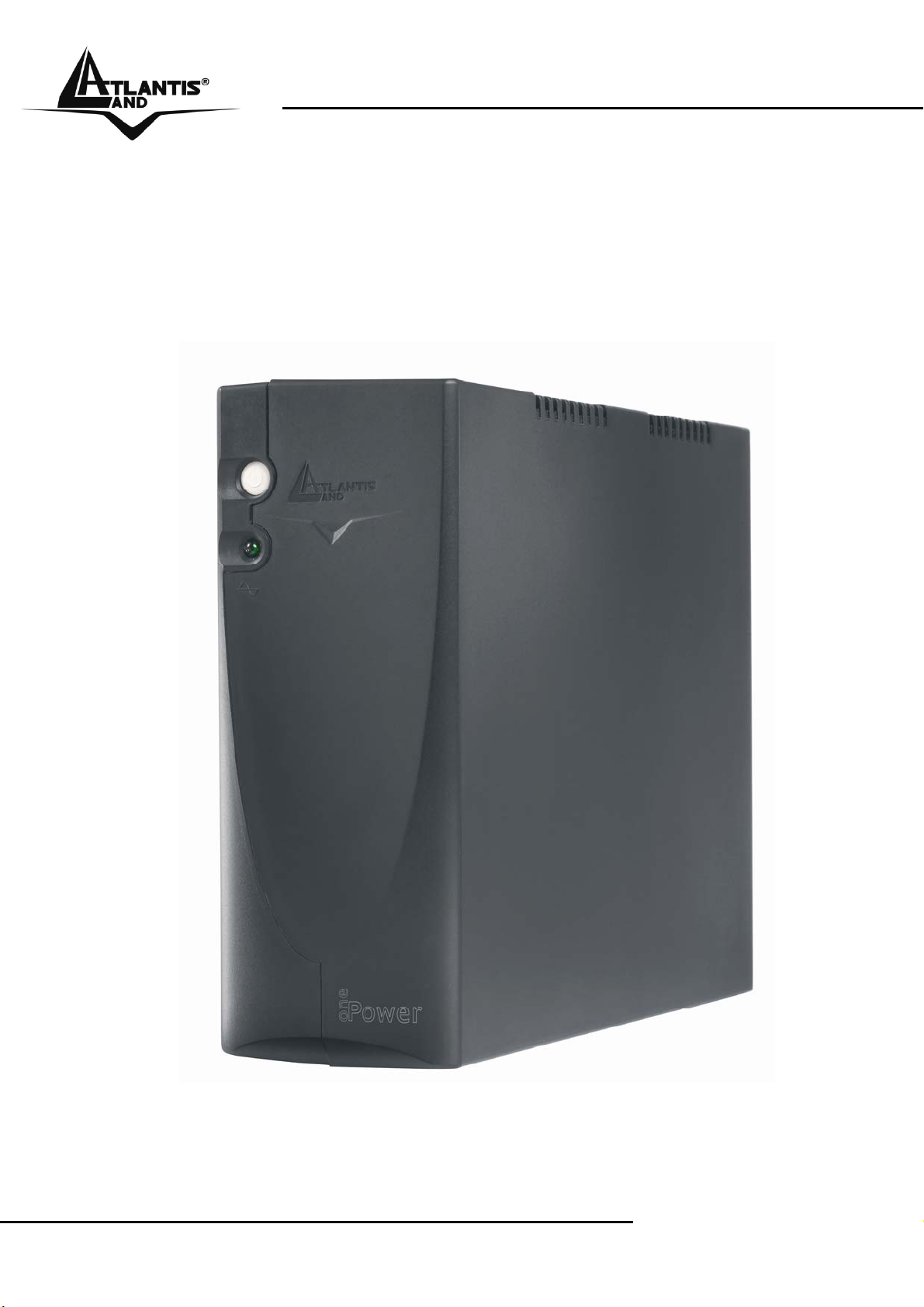

OnePower
UPS 700VA/300W
A03-PE702
MANUAL
A03-PE702 _MX01

Where solutions begin
Company certified ISO 9001:2000
ITALIANO
Questo prodotto è coperto da garanzia Atlantis Land On-Site della durata
di 3 anni. Per maggiori dettagli in merito o per accedere alla
documentazione completa in Italiano fare riferimento al sito www.atlantis-
land.com.
ENGLISH
This product is covered by Atlantis Land 3 years On-Site warranty. For
more detailed informations please refer to the web site www.atlantis-
land.com.
For more detailed instructions on configuring and using this device, please
refer to the online manual.
FRANCAIS
Ce produit est couvert par une garantie Atlantis Land On-Site de 3 ans.
Pour des informations plus détaillées, référez-vous svp au site Web
www.atlantis-land.com.
DEUTSCH
Dieses Produkt ist durch die Atlantis Land 3 Jahre On-Site Garantie
gedeckt. Für weitere Informationen, beziehen Sie sich bitte auf Web Site
www.atlantis-land.com.
ESPAÑOL
Este producto està cubierto de garantía Atlantis Land On-Site por 3 años.
Para una información más detallada, se refiera por favor al Web site
www.atlantis-land.com.

Where solutions begin
Company certified ISO 9001:2000

OnePower UPS 700VA/300W
ITALIANO
1.1 Introduzione al prodotto 3
1.2 Verifica Iniziale 3
1.3 Contenuto della confezione 3
1.4 Collocazione 4
1.6 Test di Funzionamento 6
1.7 Pannello frontale 6
1.8 Le porte posteriori 8
1.9 Sostituzione Batterie 8
APPENDICE A: RISOLUZIONE DEI PROBLEMI 10
A.1.1 Problematiche dell’UPS 10
A.1.2 Batterie e Fusibile 11
APPENDICE B: SUPPORTO OFFERTO 12
ENGLISH
1.1 Important Safety Instructions 15
1.2 Inspection 15
1.3 Package Contents 15
1.4 Placement 16
1.6 Operation Test 18
1.7 Front Panel Explanations 18
1.8 Rear Panel Explanations 20
1.9 Replacing the Battery 20
APPENDIX A: TROUBLE SHOOTING 22
A.1.1 UPS 22
A.1.2 Battery and Fuse 23
APPENDIX B: SUPPORT 24

OnePower UPS 700VA/300W
FRANCAIS
1.1 Introduction 28
1.2 Vérification 28
1.3 Dans la boîte 28
1.4 Mise en place 29
1.7 Facade 31
1.8 Face arrière 32
1.9 Changement de Batterie 32
APPENDICE A: PROBLEMES 34
A.1.1 Problèmes 34
A.1.2 Batterie et Fusible 35
APPENDICE B: ASSISTANCE 36
TECHNICAL FEATURES 37
BACKUP TIME 38
A03-PE702_MX01 (V1.0 July 2006)

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 1
AVVERTENZE
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle
presenti in questo manuale, nel software e nell'hardware fossero presenti degli
errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o
omissioni. Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita,
danno o incomprensione compiuti direttamente o indirettamente, come risulta
dall'utilizzo del manuale, software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per uso informale, è
soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito
www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e
non deve essere interpretato come un impegno da parte di Atlantis Land spa che
non si assume responsabilità per qualsiasi errore o inesattezza che possa
apparire in questo manuale. Nessuna parte di questa pubblicazione può essere
riprodotta o trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o
meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema
di salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso
permesso scritto da parte di Atlantis Land spa. Tutti i nomi di produttori e dei
prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale
sono usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro
rispettivi proprietari.
CE Mark Warning
Questo dispositivo appartiene alla classe B. In un ambiente domestico il
dispositivo può causare interferenze radio, in questo caso è opportuno prendere
le adeguate contromisure.
FCC
Questo dispositivo è stato collaudato ed è risultato conforme ai limiti previsti per i
dispositivi digitali di Classe B, ai sensi della Parte 15 della normativa FCC. Tali
limiti sono concepiti per fornire un grado di protezione ragionevole contro le
interferenze dannose in ambienti residenziali. Questo dispositivo genera, utilizza
e può emettere radiofrequenze e, qualora non installato e utilizzato in conformità
alle istruzioni, può provocare interferenze dannose alle comunicazioni radio.
Tuttavia non esiste garanzia che una particolare installazione non provochi
interferenza. Se il dispositivo causa interferenze dannose alla ricezione
radiotelevisiva (il che può essere verificato spegnendo e accendendo il
dispositivo), si consiglia all’utente di adottare una o più delle seguenti misure
onde correggere l’interferenza:
-Riorientare o riposizionare l’antenna di ricezione
-Aumentare la separazione tra i dispositivi

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 2
-Collegare il dispositivo a una presa di alimentazione diversa da quella del
ricevitore
-Rivolgersi a un rivenditore o a un tecnico radiotelevisivo qualificato per
l’assistenza
ATTENZIONE!
E’ opportuno leggere attentamente questo manuale prima dell’installazione e
della messa in servizio del gruppo di continuità Atlantis Land. La garanzia decade
se non vengono rispettate tutte le norme e le prescrizioni indicate nel presente
manuale operativo.
L’UPS può essere riparato solo da personale qualificato.
La garanzia della batteria è di 1 anno a partire dalla data di acquisto.
Qualora venga sostituita la batteria seguire le seguenti precauzioni:
• non indossare orologi, anelli o oggetti di metallo;
• impugnare attrezzi con materiale isolante;
• indossare guanti di gomma e stivali;
• non appoggiare attrezzi o parti di metallo sopra la batteria;
All’uscita dell’UPS può esserci una tensione di 220V anche quando il gruppo è
scollegato dalla rete. Non aprire mai il coperchio.
Non introdurre mai liquidi di nessun genere all’interno della macchina.
Attenzione: per garantire l’integrità ed il corretto funzionamento del gruppo di
continuità, non collegare mai all’uscita dell’UPS fotocopiatrici, stampanti laser,
utensili elettrici o qualsiasi altro tipo di carico induttivo.Tale prodotto è stato
progettato per essere collegato esclusivamente a personal computer. Il non
rispetto di queste indicazioni porterà all’immediato decadimento della garanzia.
Attenzione: Al fine di evitare rischi di incendi o shock elettrici, disporre l’apparato
in ambiente indoor con temperatura ed umidità controllate e privo di agenti
conduttori di ogni genere.
Attenzione: La principale precauzione da osservare è quella di spegnere il
gruppo se, per pause lavorative o festive, viene disinserita la rete di
alimentazione principale, per evitare la scarica totale delle batterie (situazione di
black-out prolungato). Lasciare caricare l’UPS per almeno 8 ore, ogni 3 mesi, in
caso sia scollegato dalla rete elettrica (condizioni ambientali non standard
possono accelerare lo scarico delle batterie).
Attenzione: Non rimuovere i pannelli esterni al fine di evitare il rischio di shock
elettrico. Per ogni dubbio o perplessità rivolgersi a personale qualificato.
Attenzione: Nell’UPS è installata una batteria di accumulatori che è fonte di
energia, per cui all’interno del gruppo vi sono delle tensioni pericolose presenti
anche a gruppo spento e/o scollegato dalle rete elettrica.
Attenzione: Al fine di prevenire il danneggiamento è opportuno non
sovraccaricare mai l’UPS (max 300W).

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 3
1.1 Introduzione al prodotto
Seguire attentamente tutte le istruzioni durante l’installazione. Leggere
attentamente l’intero manuale prima di iniziare l’installazione del dispositivo.
1.2 Verifica Iniziale
Controllare immediatamente il dispositivo. Rivolgersi al rivenditore qualora il
dispositivo fosse danneggiato. La confezione in cartone è in materiale riciclabile e
andrebbe conservata e utilizzata per proteggere il prodotto durante eventuali
spedizioni.
1.3 Contenuto della confezione
Una volta aperta la confezione in cartone dovrebbero essere presenti i seguenti
componenti:
OnePower UPS 700VA/300W
2 cavi IEC
Fusibile di scorta (4A/250Vac)
Manuale di installazione multilingua
Tagliando di Garanzia
Qualora mancasse uno qualsiasi di questi componenti rivolgersi immediatamente
al rivenditore.

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 4
1.4 Collocazione
Al fine di evitare rischi di incendi o shock elettrici, disporre l’apparato in ambiente
indoor con temperatura ed umidità controllate e privo di agenti conduttori di ogni
genere. Si ricorda inoltre che:
•L’UPS è da usarsi esclusivamente in ambienti chiusi (indoor)
•Deve essere collocato lontano da qualsiasi fonte di calore
•Non deve essere esposto direttamente ai raggi solari
•Deve essere collocato in ambienti con umidità controllata
•E’ opportuno lasciare almeno 15 cm dalle feritoie al fine di consentire
un’opportuna areazione
1.5 Connessione al Carico
Anzitutto collegare il cavo di alimentazione alla presa di ingresso rete posta sul
retro dell’UPS ed inserire la spina nella rete. Successivamente collegare il
carico alle uscite poste nel retro dell’UPS. Sono disponibili 3 prese IEC in
modalità Backup (in caso di black-out sono alimentate). Accendere l’UPS dopo
che tutti i carichi sono stati già accesi.

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 5
Attenzione: Per garantire l’integrità ed il corretto funzionamento del gruppo di
continuità, non collegare mai all’uscita dell’UPS fotocopiatrici, stampanti laser,
utensili elettrici o qualsiasi altro tipo di carico induttivo.

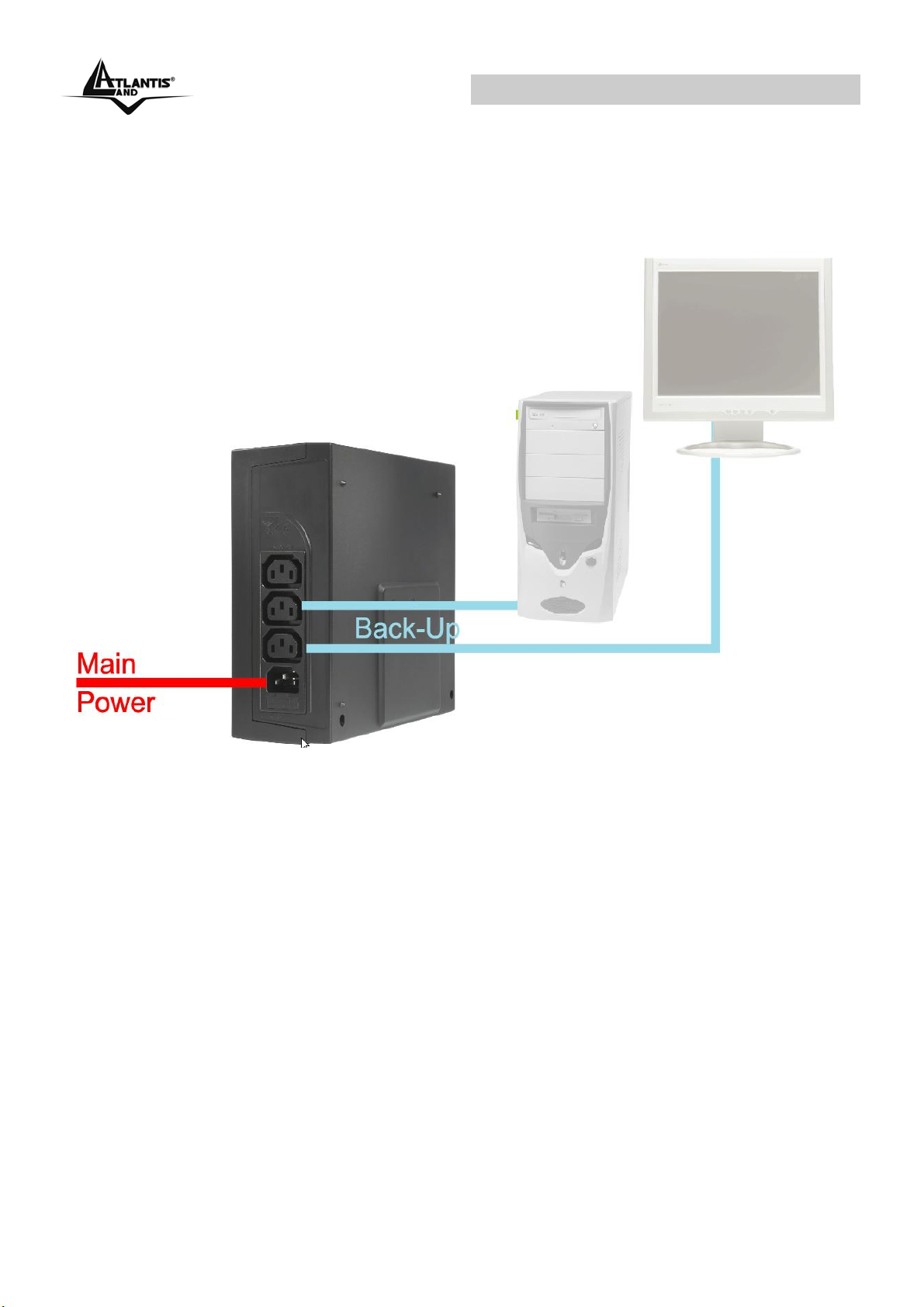

E’ possibile vedere in figura un esempio di cablaggio completo.

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 6
1.6 Test di Funzionamento
1. Collegare l’UPS alla rete elettrica.
2. Tenere premuto pulsante di accensione (immediatamente il LED line si
accenderà di verde) sino a che il LED non si spegne (a questo punto è
possibile rilasciare il bottone). Dopo qualche secondo (terminata la fase di
autotest) il LED Line ( ) si accenderà di verde.
3. Una volta collegato il carico all’UPS è possibile effettuare un test di
corretto funzionamento. A tal fine rimuovere il cavo che collega l’UPS alla
rete elettrica. Il Led Line ( ) inizierà a lampeggiare ogni 2 secondi,
simultaneamente partirà un beep acustico (ogni 2 secondi).
4. L’intervento dell’UPS permette al PC di continuare ad avere la continuità
elettrica. A questo punto riconnettere l’UPS alla linea elettrica.
ATTENZIONE: dopo l’avviamento iniziale, tenere alimentato il gruppo per almeno
10 ore, affinché le batterie possano caricarsi completamente. A questo punto sarà
possibile simulare un BLACK-OUT.
ATTENZIONE: per spegnere l’UPS è sufficiente tenere premuto il pulsante di
accensione ed attendere che il LED Line sia spento.
1.7 Pannello frontale
Sul pannello frontale dell’apparato è presente un Led che indica lo stato di
funzionamento.

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 7
LED/Bottone Informazione
Main Switch ( ) Per accendere/spegnere l’UPS quando la rete elettrica è
presente.
Accensione: tenere premuto per circa 3 secondi sino a
che il LED Line non si spegne, quindi rilasciare il
bottone di accensione (a questo punto, dopo la fase di
autotest, l’UPS sarà operativo).
Per accendere l’UPS in caso manchi la rete elettrica ed
alimentare direttamente il carico. Questa funzionalità
“DC-Start” richiede che il carico collegato sia inferiore
all’80% del carico massimo (è importante accendere
prima tutte le periferiche e per ultimo l’UPS. Il carico
infatti deve restare costante).
LED Line ( ) Acceso verde fisso quando il dispositivo è acceso e
l’alimentazione di rete è presente.
Lampeggiante (ogni 2 secondi) quando l’alimentazione
di rete è assente. Contemporaneamente il dispositivo
emette un beep sonoro intermittente (sempre ogni 2
secondi).
Lampeggiante (2 volte al secondo) quandoil livello della
batteria è critico. Contemporaneamente il dispositivo
emette un beep sonoro intermittente (sempre 2 volte al
secondo).
Spento, quando la carica della batteria è prossima
all’esaurimento (al fine di proteggere da un eccessivo
scaricamento della batteria). A questo punto lasciare
l’UPS collegato alla rete elettrica per 8 ore.

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 8
1.8 Le porte posteriori
Identificativo Utilizzo
1 Connettore di ingresso per la rete elettrica.
2 Prese IEC di back-up. Collegare a queste prese gli apparati
che devono essere alimentati dalla batteria in caso di black-
out o altre anomalie sulla rete elettrica.
3 Fusibile di protezione (4A/250Vac).
Sticker contenente i valori di targa dell’apparato.
1.9 Sostituzione Batterie
La batteria dell’UPS ha 1 anno di garanzia.
Qualora venga sostituita la batteria seguire le seguenti precauzioni:
•non indossare orologi, anelli o oggetti di metallo
•impugnare attrezzi con materiale isolante
•indossare guanti di gomma e stivali
•non appoggiare attrezzi o parti di metallo sopra la batteria
All’uscita dell’UPS può esserci una tensione di 220V anche quando il gruppo è
scollegato dalla rete.

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 9
Prima di iniziare la sostituzione della batteria è opportuno spegnere l’UPS e
staccarlo dalla rete elettrica.
1. Utilizzare un cacciavite a stella per rimuovere le 2 viti poste nella parte
inferiore del pannello frontale. Aprire delicatamente il dispositivo.
2. Sfilare delicatamente la batteria.
3. Staccare il filo di colore nero (negativo) e poi quello di colore rosso
(positivo).
4. Connettere i cavi alle nuove batterie (è normale osservare delle scintille
presso i connettori della batteria).
5. Spingere delicatamente le batterie nell’UPS.
6. Riposizionare il pannello superiore ed infine riavvitare le 2 viti.
7. Riporre la batteria sostituita in un luogo appropriato.
ATTENZIONE: Una volta sconnessa la batteria, il carico non viene protetto in
caso mancasse l’alimentazione di rete.

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 10
APPENDICE A: Risoluzione dei problemi
Questo capitolo illustra come identificare e risolvere eventuali problemi riscontrati
con l’utilizzo del dispositivo.
A.1.1 Problematiche dell’UPS
I LEDs ed i segnali acustici sono un utile strumento per individuare eventuali
problemi, osservandone lo stato e/o ascoltandone il tipo di beep è possibile
individuare velocemente un eventuale malfunzionamento.
Situazione Controllo Soluzione
L’Alimentazione
elettrica è
presente ma il
LED Line ( ) non
è acceso.
1. Accertarsi che l’UPS sia
acceso (premere il
bottone di Main Switch
per 3 secondi).
2. Il Fusibile è funzionante?
3. Controllare il cavo di
alimentazione.
1. Accendere l’UPS
premendo il bottone di
Main Switch.
2. Cambiare il fusibile.
3. Cambiare il cavo di
alimentazione o
controllare che sia
propriamente collegato.
Il LED Line ( )
lampeggia 2 volte
al secondo (con
segnale acustico)
senza che ci sia
tensione in uscita.
1. Il voltaggio delle batterie
è troppo basso.
1. Ricaricare l’UPS per
almeno 24 ore.
L’UPS si spegne
quando manca la
rete elettrica.
1. Controllare il carico
verificando di non essere
in condizioni di overload.
2. Controllare se la batteria
è guasta.
1. Sconnettere parte del
carico.
2. Cambiare la batteria.
Nonè possibile
accendere il
dispositivo.
1. Schiacciare per più di 3
secondi il pulsante di
Switch (On/Off) sino a
che il LED Utilità si
spegne. A questo punto
l’UPS dovrebbe avviarsi.
1. Riprovare seguendo le
istruzioni attentamente.
Nessun LED si
accende nel
pannello frontale.
1. Lasciare il prodotto sotto
carica per 24 ore e
riprovare.

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 11
2. Chiamare l’assistenza
tecnica di Atlantis Land.
La durata delle
batteria non è
soddisfacente.
1.Le batterie non sono
completamente cariche.
2.Le batterie sono vicine al
termine del loro ciclo di
vita.
1.Ricaricare l’UPS per 10 ore.
2.Rimpiazzare le batterie
(come da punto 1.9).
L’UPS si accende
ma non è in grado
di funzionare in
modalità normale.
1. Controllare la presenza di
rete elettrica.
1. Una volta accertato che la
rete elettrica è funzionante,
ricollegare prima l’UPS e
poi riaccenderlo.
A.1.2 Batterie e Fusibile
Domanda Risposta
Cos’è il
Backup time?
E’ la durata cui l’UPS può mantenere attivo il carico ad esso
collegato prima che le batterie siano completamente scariche.
Tale durata, ovviamente, dipende dal tipo di carico. Controllare
nella sezione alle fine del manuale.
Che tipo di
batterie sono
incluse
nell’UPS?
La batteria utilizzata è 12VDC- 7A/h.
Ogni quanto
vanno
cambiate?
Dipende dal tipo di utilizzo. E’ buona norma testare
periodicamente l’UPS per controllare lo stato di deterioramento
delle batterie.
Si raccomanda di sostituire le batterie una volta all’anno.
Dove posso
trovare le
batterie per la
sostituzione?
1.Un qualunque negozio specializzato.
2.Chiederle direttamente all’assistenza tecnica di Atlantis Land.
Come verifico
lo stato del
fusibile?
Staccare innanzitutto il prodotto dalla rete elettrica e sfilare
delicatamente l’alloggio portafusibile (identificativo N° 3,
paragrafo 1.8). Rimuovere il fusibile e controllare l’integrità del
filamento interno. Laddove questo fosse rotto, sostituirlo col
fusibile di scorta.
Quali sono le
Nell’alloggio portafusibile è contenuto un fusibile di scorta. Le

OnePower UPS 700VA/300W(IT)
A03-PE702 Pag. 12
specifiche del
Fusibile?
caratteristiche sono: 4A, 250Vac.
Le batterie
consentono
una durata
non in linea
con quanto
riportato nella
tabella
(Backup
Time).
1. Le condizioni ambientali possono alterare sensibilmente tali
valori.
2. Andrebbero effettuati almeno 5 cicli di carica/scarica prima
di arrivare ad un uso ottimale.
3. L’UPS integra un circuito di controllo che evita di scaricare
completamente la batteria.
4. Dopo un anno prendere in considerazione l’idea di sostituire
la batterie prossime all’esaurimento.
APPENDICE B: Supporto Offerto
Per ogni problema con l’UPS consultare questo manuale. Molti problemi
potrebbero essere risolti cercando la soluzione del problema nell’APPENDICE A.
Per qualunque altro problema o dubbio è possibile contattare l’help desk
telefonico (02/93907634) gratuito di Atlantis Land (munirsi di serial number e
codice prodotto presente sul retro dell’ups) che fornirà assistenza da lunedì al
giovedì dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00. Il venerdì dalle 9 :00 alle
13 :00. E’ possibile anche utilizzare il fax [phone]) la posta elettronica
([e-mail] oppure [e-mail]).
Atlantis Land SpA
Viale De Gasperi 122
20017 Mazzo di Rho(MI)
Tel: [phone](help desk)
Fax: [phone]
Email: [e-mail] oppure [e-mail] (mettere
nell’oggetto il codice del prodotto di cui si chiede assistenza)
WWW: http://www.atlantisland.it o www.atlantis-land.com

OnePower UPS 700VA/300W(EN)
A03-PE702 Pag. 13
Copyright
The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other
names mentioned mat be trademarks or registered trademarks of their respective
owners. Subject to change without notice. No liability for technical errors and/or
omissions.
CE Mark Warning
This is a Class B product. In a domestic environment, this product may cause
radio interference, in which case the user may be required to take adequate
measures.
FCC Information
This equipment has been tested and found to comply with the limits for a Class B
device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential
installation, This equipment generates, uses and can radiate radio frequency
energy and if not installed and used in accordance with the instructions may
cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be checked by switching the equipment off and
on, the user should correct the interference by one or more of the following
measures.
•Move the receiving antenna to a different position.
•Move the equipment and receiver apart.
•Connect the equipment into an outlet on a different circuit.
•Consult the dealer or an experienced radio/TV technician for help.
IMPORTANT SAFETY INSTRUCTIONS
This manual contains important safety instructions. Please follow all instructions
carefully during installation. Read this manual thoroughly before attempting to
unpack, install or operate.
Caution: Any changes or modifications to the equipment not expressly approved
by the party responsible for compliance could void the user’s authority to operate
the equipment.
Shielded interface cables and AC power cords, if any, must be used in order to
comply with the emission limits.
Caution: To prevent the risk of fire or electric shock, install in a temperature and
humidity controlled indoor area, free of conductive contaminants.
Caution: Risk of electric shock, do not remove the cover. No user serviceable
parts. Refer servicing to qualified service personnel.

OnePower UPS 700VA/300W(EN)
A03-PE702 Pag. 14
Caution: Risk of electric shock, hazardous live parts inside this UPS can be
energized from the battery supply even when the input AC power is disconnected.
Caution: Risk of electric shock, Battery Circuit is not isolated from AC input,
hazardous voltage may exist between battery terminals and ground. Test before
touching.
Caution: The UPS is designed to be for use with computer loads only. Do not
connect a laser printer to the outlets.
Caution: Do not try to repair the unit yourself, contact your local supplier or your
warranty will be void.
Caution: To avoid the UPS from damage, please do not overload it (max. 300W).

OnePower UPS 700VA/300W(EN)
A03-PE702 Pag. 15
1.1 Important Safety Instructions
This manual contains important safety instructions. Please follow all instructions
carefully during installation. Read this manual thoroughly before attempting to
unpack, install or operate.
1.2 Inspection
Inspect the UPS upon receipt. Notify the carrier and dealer if there is damage.
The package is recyclable; save it for reuse or dispose of it properly.
1.3 Package Contents
Make sure that you have the following items :
OnePower UPS 700VA/300W
2 IEC cables
Fuse (4A/250Vac)
Manual
Warranty
If any of the above items are missing, please contact your reseller.
