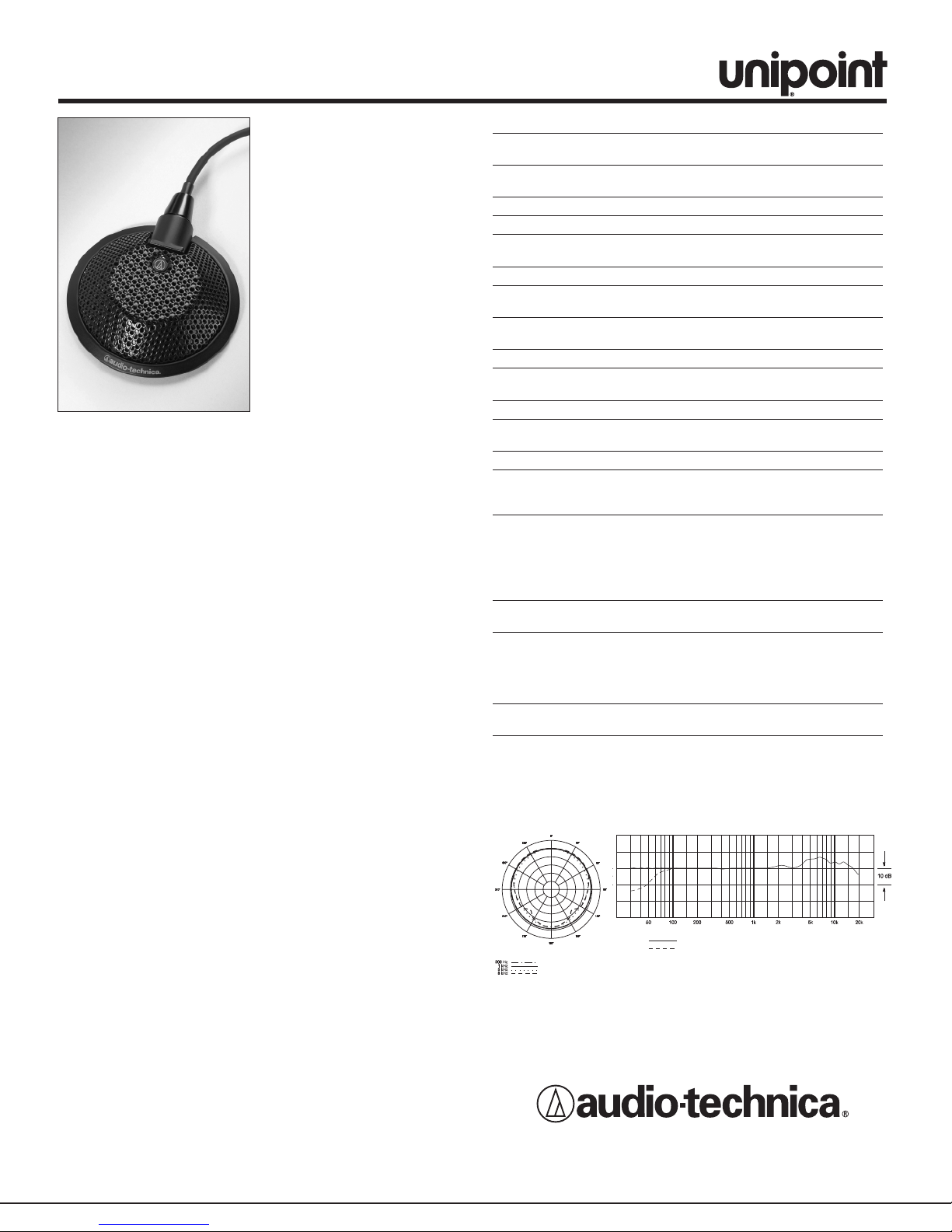

Audio Technica Unipoint U841A User manual

• Designed for surface-mount
applications such as high-
quality sound reinforcement,
professional recording,
television, conferencing and
other demanding sound pickup
situations
• UniGuard™RFI-shielding
technology offers outstanding
rejection of radio frequency
interference (RFI)
• UniSteep®filter provides a
steep low-frequency
attenuation to improve sound
pickup without affecting voice
quality
• Small-diameter UniPoint capsule near boundary eliminates phase
distortion and delivers clear, high-output performance
• Heavy die-cast case and silicon foam bottom pad minimize
coupling of surface vibration to the microphone
• Low-profile design with low-reflectance black finish for minimum
visibility
• Operates on battery or phantom power
The U841A requires 11-52V DC phantom power or a 1.5V AA
battery for operation. A battery need not be in place for phantom
power operation.
Battery installation: Remove the cap from the top of the power
module. Insert a fresh 1.5V AA battery (“+” end toward the cap
release button), then reassemble the power module. Alkaline
batteries are recommended for longest life. Remove the battery
during long-term storage.
The microphone should be placed on a flat, unobstructed mounting
surface. The sound source should not be below the plane of the
mounting surface.
Output from the power module’s XLRM-type connector is low
impedance (Lo-Z) balanced. The signal appears across Pins 2 and
3; Pin 1 is ground (shield). Output phase is “Pin 2 hot” – positive
acoustic pressure produces positive voltage at Pin 2.
An integral 80 Hz high-pass UniSteep®filter provides easy switching
from a flat frequency response to a low-end roll-off. The
roll-off position reduces the pickup of low-frequency ambient noise
(such as traffic, air-handling systems, etc.), room reverberation and
mechanically coupled vibrations.
Avoid leaving the microphone in the open sun or in areas where
temperatures exceed 110° F (43° C) for extended periods.
Extremely high humidity should also be avoided.
NOTE: Audio-Technica has developed a special RFI-shielding
mechanism, which is an integral part of the connectors in the
UniPoint line.If you remove or replace the connector, you may
adversely affect the unit's RFI immunity.
NOTE: Placing any object on a surface (such as a conference table)
before its finish is fully cured may result in damage to the finish.
Fréquence - Hertz
LÉGENDE 12" ou plus sur l'axe
Pente de diminution
Réponse en Fréquence
Réponse - dB
Directivité
ÉCHELLE: 5 dB PAR DIVISION
LÉGENDE
Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224
Audio-Technica Limited, Old Lane, Leeds LS11 8AG Angleterre
www.audio-technica.com
P51700 ©2005 Audio-Technica U.S., Inc. Imprimé aux E.U.
Polar Pattern
SCALE IS 5 DECIBELS PER DIVISION
LEGEND
Frequency in Hertz
LEGEND 12" or more on axis
Roll-off
Frequency Response
Response in dB
Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224
Audio-Technica Limited, Old Lane, Leeds LS11 8AG England
www.audio-technica.com
P51700 ©2005 Audio-Technica U.S., Inc. Printed in U.S.A.
U841A
U841A SPECIFICATIONS†
ELEMENT Fixed-charge back plate
permanently polarized condenser
POLAR PATTERN Omnidirectional in hemisphere
above mounting surface
FREQUENCY RESPONSE 30-20,000 Hz
LOW FREQUENCY ROLL-OFF 80 Hz, 18 dB/octave
OPEN CIRCUIT SENSITIVITY –39 dB (11.2 mV) /
(Phantom / Battery) –40 dB (10.0 mV) re 1V at 1 Pa*
IMPEDANCE (Phantom / Battery) 200 ohms / 270 ohms
MAXIMUM INPUT SOUND LEVEL 132 dB / 122 dB SPL,
(Phantom / Battery) 1 kHz at 1% T.H.D.
DYNAMIC RANGE (typical) 111 dB / 101 dB,
(Phantom / Battery) 1 kHz at Max SPL
SIGNAL-TO-NOISE RATIO173 dB, 1 kHz at 1 Pa*
PHANTOM POWER 11-52V DC, 2 mA typical
REQUIREMENTS
BATTERY TYPE 1.5V AA/UM3
BATTERY CURRENT / LIFE 0.4 mA / 1200 hours typical
(alkaline)
SWITCH Off, on-flat, on-roll-off
WEIGHT
MICROPHONE 2.8 oz (78 g)
POWER MODULE 4.9 oz (139 g)
DIMENSIONS
MICROPHONE 2.56" (65.0 mm) diameter,
0.59" (15.1 mm) height
POWER MODULE 3.31" (84.0 mm) H x
2.48" (63.0 mm) W x
0.87" (22.0 mm) D
OUTPUT CONNECTOR Integral 3-pin XLRM-type
(power module)
CABLE 25' (7.6 m) long (permanently
attached to microphone), 0.13"
(3.2 mm) diameter, 2-conductor,
shielded cable with TA3F-type
connector
ACCESSORIES FURNISHED AT8531 power module; battery;
soft protective pouch
†In the interest of standards development, A.T.U.S. offers full details on its test
methods to other industry professionals on request.
*1 Pascal = 10 dynes/cm 2= 10 microbars = 94 dB SPL
1Typical, A-weighted, using Audio Precision System One.
Specifications are subject to change without notice.
U841A CARACTÉRISTIQUES TECHNIQUES†
TYPE Condensateur polarisé en
permanence avec plaque fixe à
charge fixe
DIRECTIVITÉ Omnidirectionnel en hémisphère
au-dessus de la surface de
montage
RÉPONSE EN FRÉQUENCE 30-20 000 Hz
ATTÉNUATION DES GRAVES 80 Hz, 18 dB/octave
NIVEAU DE SORTIE –39 dB (11,2 mV) /
(Fantôme / Pile) –40 dB (10,0 mV) réf 1V/Pa*
IMPÉDANCE (Fantôme / Pile) 200 ohms / 270 ohms
NIVEAU DE PRESSION 132 dB / 122 dB SPL,
ACOUSTIQUE MAXIMAL 1 kHz à 1% T.H.D.
(Fantôme / Pile)
DYNAMIQUE (typique) 111 dB / 101 dB,
(Fantôme / Pile) 1 kHz à SPL max.
RAPPORT SIGNAL/BRUIT173 dB, 1 kHz/Pa*
ALIMENTATION FANTÔME 11-52V CC, 2 mA typiques
TYPE DE PILE 1,5V AA/UM3
COURANT / DURÉE DE VIE 0,4 mA / 1200 heures typiques
DE LA PILE (alcaline)
COMMUTATEUR Off, on-plat, on-atténuation
POIDS
MICROPHONE 78 g (2,8 oz)
MODULE D’ALIMENTATION 139 g (4,9 oz)
DIMENSIONS
MICROPHONE Diamètre 65,0 mm (2,56 po),
hauteur 15,1 mm (0,59 po)
MODULE D’ALIMENTATION Hauteur 84,0 mm (3,31 po) x
largeur 63,0 mm (2,48 po) x
profondeur 22,0 mm (0,87 po)
CONNECTEUR DE SORTIE Type XLRM 3 broches intégré
(module d’alimentation)
CÂBLE Câble blindé à 2 conducteurs,
de 3,2 mm de diamètre (0,13 po),
et 7,6 m de long (25 pi) (solidaire
du microphone), avec connecteur
de sortie TA3F
ACCESSOIRES FOURNIS AT8531 module d’alimentation;
pile; étui souple de protection
†Afin de contribuer au développement des normes, A.T.U.S. fournit tout renseignement sur
ses méthodes de test aux professionnels de l’industrie qui en font la demande.
*1 Pascal = 10 dynes/cm2= 10 microbars = 94 dB SPL
1Typique, pondéré en A, mesuré avec l’Audio Precision System One.
Les caractéristiques techniques sont soumises à des changements sans préavis.
• Conçu pour des applications
avec montage sur surface
telles que le renforcement
sonore de haute qualité,
l’enregistrement professionnel,
la télévision, les conférences
et autres situations critiques
de prise sonore
• Excellent rejet des
interférences rf
• Filtre UniSteep®pour une forte
atténuation des basses
fréquences ; améliore la prise
de son sans affecter la qualité
de la voix
• Capsule UniPoint de faible diamètre proche de la surface
éliminant toute distorsion de phase et offrant une performance
claire avec un niveau de sortie élevé
• Corps robuste moulé et socle en silicone minimisant la
transmission de vibrations de surface au microphone
• Design discret avec une finition noire, à faibles reflets pour une
visibilité minimale
•Fonctionne sur pile ou alimentation fantôme
Pour faire fonctionner l’U841A, il faut soit une alimentation fantôme
de 11 à 52V CC, soit une pile de 1,5V AA. Quand on utilise une
alimentation fantôme, il n’est pas nécessaire de mettre une pile.
Installation de la pile : enlever le couvercle qui est sur le dessus du
module d’alimentation, insérez une pile neuve de 1,5 Volts, de type
AA (le + du coté du bouton d’ouverture du couvercle), puis refermer
le module d’alimentation. Il est conseillé d’utiliser des piles alcalines
car elles durent plus longtemps. Retirez la pile en cas de non-
utilisation prolongée.
Le microphone doit être placé sur une surface de montage plane et
libre de tout objet. La source sonore ne doit pas se trouver en
dessous du plan de la surface de montage.
La sortie du module d’alimentation est symétrique basse
impédance, elle se fait sur une embase XLRM 3 broches.Le signal
symétrique est entre les broches 2 et 3, le point chaud est en deux
(la tension positive sur le point chaud est générée par une pression
acoustique positive sur la capsule). La masse (blindage) est sur la
broche 1.
Un filtre passe-haut 80 Hz intégré UniSteep®permet de passer
facilement de la réponse en fréquences plate à l’atténuation des
graves. La position passe-haut sert à réduire la sensibilité aux bruits
ambiants de basse fréquence (dus au trafic, aux installations de
ventilation, etc.), à la réverbération de la pièce et aux vibrations
couplées mécaniquement.
Evitez de laisser le microphone en plein soleil ou dans des endroits
où la température est supérieure à 43°C (110°F) pendant une durée
prolongée.Une trop forte humidité doit également être évitée.
REMARQUE : Audio-Technica a développé un dispositif spécial
d'écran RFI faisant intégralement partie des connecteurs dans la
ligne UniPoint. Si vous retirez ou replacez le connecteur, vous
pouvez affecter l'immunité vis-à-vis du brouillage radioélectrique.
REMARQUE : Une surface telle qu’une table de conference risque
d’être endommagée si l’on y place un objet, alors que la finition de
cette surface n’est pas complètement sèche.
U841A
OMNIDIRECTIONAL CONDENSER
BOUNDARY MICROPHONE
MICROPHONE DE SURFACE À CONDENSATEUR
OMNIDIRECTIONNEL
