AUDIOLINE TEL7 User manual

TEL7
Bedienungsanleitung
Operating Instructions
Telefon - Phone

- Inhaltsverzeichnis -
2
Bedienungsanleitung _____________ 3
Operating Instructions ___________ 13
1 Allgemeine Hinweise ..................3
2 Bedienelemente ........................4
3 Inbetriebnahme ........................5
3.1 Sicherheitshinweise......................5
3.2 Verpackungsinhalt prüfen .............5
3.3 Telefonhörer anschließen ..............5
3.4 Telefon anschließen......................5
3.5 Wandmontage .............................5
3.6 R-Signaltaste - T-NET Anpassung ..6
3.7 Hörgeräte kompatibel...................6
4 Bedienung................................7
4.1 Telefonieren ................................7
4.2 Anrufe entgegennehmen...............7
4.3 Hörerlautstärke einstellen .............7
4.4 Wahlwiederholung .......................7
4.5 Mikrofon stummschalten...............8
4.6 Einstellbarer Tonruf......................8
5 Wichtige Informationen ..............9
5.1 Fehlersuche ................................9
5.2 Telefonkabel austauschen .............9
5.3 Garantie ................................... 10
5.4 Konformitätserklärung................ 11

- Allgemeine Hinweise -
3
1 Allgemeine Hinweise
Aufstellort
Stellen Sie das Telefon nicht in die
unmittelbare Umgebung von anderen
elektronischen Geräten wie z. B. Mikrowellen
oder Hi-Fi-Geräten, da es sonst zu
gegenseitiger Beeinflussung kommen kann.
Der Aufstellort hat einen entscheidenden
Einfluss auf einen einwandfreien Betrieb des
Telefons.
Stellen Sie das Telefon auf eine ebene und
rutschfeste Fläche. Normalerweise
hinterlassen die Füße des Telefons keine
Spuren auf der Aufstellfläche. Wegen der
Vielzahl der verwendeten Lacke und
Oberflächen kann es jedoch nicht
ausgeschlossen werden, dass durch die
Gerätefüße Spuren auf der Abstellfläche
entstehen.
Verwenden Sie das Telefon nicht in
explosionsgefährdeten Bereichen.
Übermäßige Belastungen durch Rauch, Staub,
Erschütterungen, Chemikalien, Feuchtigkeit,
Hitze oder direkte Sonneneinstrahlung müssen
vermieden werden.
Temperatur und Umgebungsbedingungen
Das AUDIOLINE TEL7 ist für den Betrieb in
geschützten Räumen mit einem
Temperaturbereich von 5 °C bis 50 °C
ausgelegt. Das Telefon darf nicht in
Feuchträumen wie Bad oder Waschküche
aufgestellt werden. Vermeiden Sie die Nähe zu
Wärmequellen wie Heizkörpern und setzen Sie
das Gerät keiner direkten Sonnenbestrahlung
aus.
Reinigung und Pflege
Die Gehäuseoberflächen können mit einem
trockenen, weichen und fusselfreien Tuch
gereinigt werden. Niemals Reinigungsmittel
oder gar aggressive Lösungsmittel verwenden.
Außer einer gelegentlichen Gehäusereinigung
ist keine weitere Pflege erforderlich. Die
Gummifüße der Basisstation sind nicht gegen
alle Reinigungsmittel beständig. Der Hersteller
kann daher nicht für evtl. Schäden an Möbeln
o. Ä. haftbar gemacht werden.

- Bedienelemente -
4

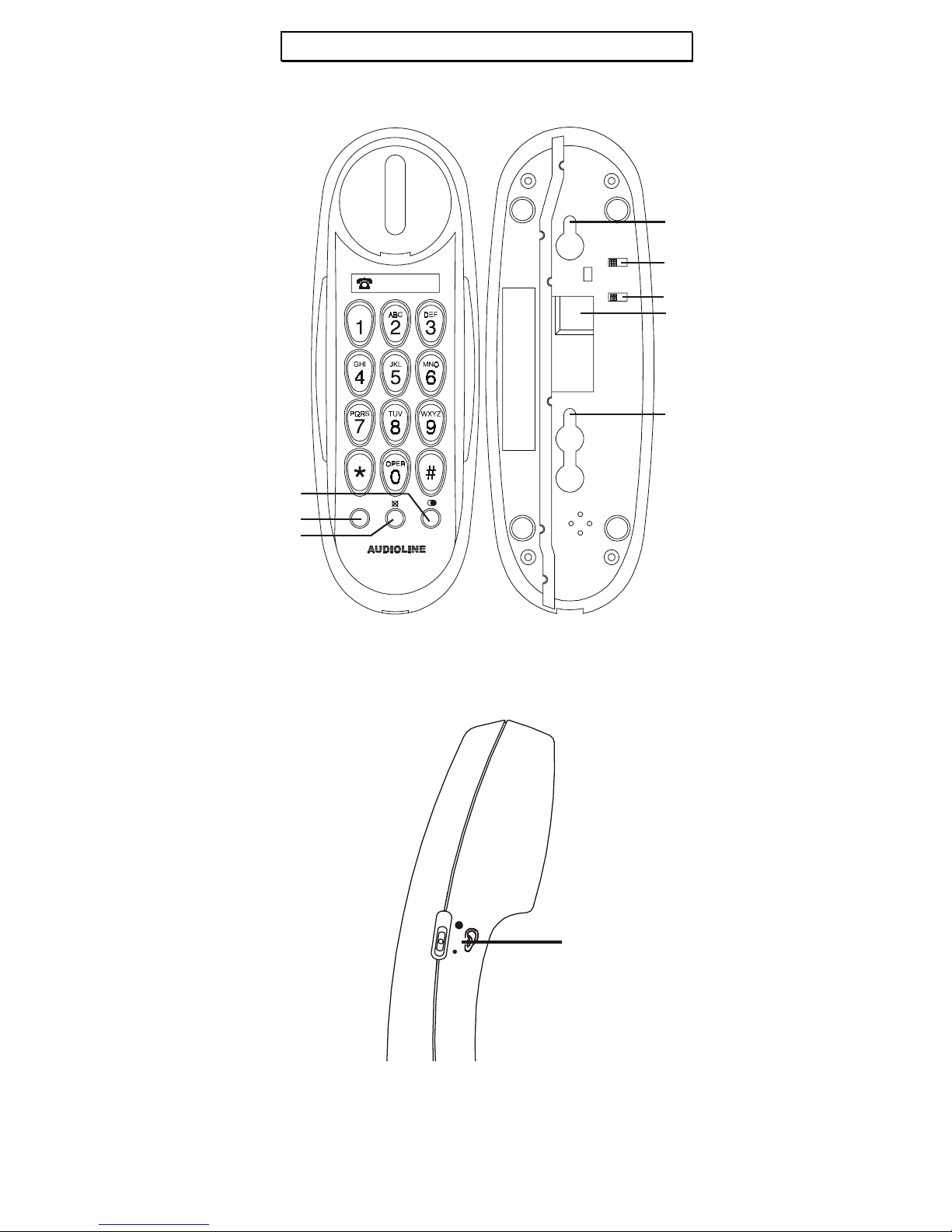

2 Bedienelemente
TEL7
4
5
2
1
3
6
7
6
FLASH
RINGER
100 300
HI / LO / OFF
R
1 Wahlwiederholung 5 FLASH
2 R-Signaltaste 6 Telefonanschluss
3 Stumm 7 Wandmontage
4 Tonruf
8
8 Hörerlautstärke

- Inbetriebnahme -
5
3 Inbetriebnahme
3.1 Sicherheitshinweise
ACHTUNG! Lesen Sie vor der Inbetriebnahme
unbedingt die Allgemeine Hinweise am Anfang
dieser Anleitung.
3.2 Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
eine Telefonbasis ein Telefonhörer
ein Telefonanschlusskabel ein Spiralkabel
eine Bedienungsanleitung
3.3 Telefonhörer anschließen
Nachdem Sie Ihr Telefon ausgepackt haben,
müssen Sie zuerst den Telefonhörer mit dem
Grundgerät verbinden. Nehmen Sie dazu das
kurze Ende des Spiralkabels und stecken Sie es
in die Buchse am unteren Ende des Hörers.
Stecken Sie das lange Ende in die dafür
vorgesehene Buchse auf der Unterseite des
Grundgerätes und verlegen Sie das Kabel
durch den Kabelkanal nach außen.
3.4 Telefon anschließen
Verbinden Sie das beiliegende Telefonkabel mit
der Telefonsteckdose und der Telefonbuchse
auf der Unterseite des Telefons. Führen Sie
dann das Kabel durch die Kabelführung
entweder nach oben oder nach unten aus dem
Telefongehäuse heraus. Klemmen Sie das
Kabel fest in den Kabelkanal. Das Telefon
arbeitet mit dem das MFV-Wahlverfahren.
3.5 Wandmontage
Ihr Telefon ist auch zur Wandmontage
geeignet. Benutzen Sie zur Befestigung die
zwei Schrauben (nicht im Lieferumfang),
bohren Sie zwei Löcher im Abstand von 83 mm
und lassen Sie die Schrauben 5 mm aus der
Wand herausstehen. Stecken Sie nun das
Telefon auf die Schrauben und schieben Sie es
etwas nach unten. Bei einer Wandmontage
können Sie den Hörer an das Telefon hängen,
ohne dass die Verbindung unterbrochen wird.
Dazu befindet sich am Ende der Hörerablage
ein kleiner Einhängehaken.

- Inbetriebnahme -
6
3.6 R-Signaltaste - T-NET
Anpassung
Die "R" Signaltaste Ihres Telefons können Sie
an Nebenstellenanlagen und bei der
Verwendung der T-NET Funktionen der
DEUTSCHEN TELEKOM nutzen.
Nebenstellenanlagen
Haben Sie Ihr Telefon mit einer
Nebenstellenanlage verbunden, können Sie alle
Möglichkeiten, wie z.B. Anrufe weiterleiten,
automatischen Rückruf usw. nutzen. Die „R“
Signaltaste verschafft Ihnen den Zugang zu
diesen Möglichkeiten.
An einer Nebenstellenanlage wird die FLASH-
Zeit "100ms" benötigt. Stellen Sie dazu den
Schiebeschalter FLASH auf der Unterseite in die
Einstellung „100ms“.
Ob Ihr Telefon an Ihrer Nebenstellenanlage
einwandfrei funktioniert, und welche weiteren
Möglichkeiten Sie dadurch erhalten, erfahren
Sie bei dem Händler, bei dem die Anlage
gekauft wurde.
T-NET Funktionen
Ihr Telefon unterstützt die wichtigsten
Mehrwertdienste der DEUTSCHEN TELEKOM
(z.B.: Makeln, Anklopfen, Dreier-Konferenz,
u.a.). Zur Freischaltung Ihrer Leitung für diese
T-NET Funktionen (die z.T. gebührenpflichtig
sind) wenden Sie sich bitte an die DEUTSCHE
TELEKOM. Stellen Sie dazu den Schiebeschalter
FLASH auf der Unterseite in die Einstellung
„300ms“.
3.7 Hörgeräte kompatibel
Das Telefon besitzt eine Spezialschaltung auf
Induktionsbasis zur Sprachübertragung an
Hörgeräte. Bitte stellen Sie Ihr Hörgerät auf
„T“.

- Bedienung -
7
4 Bedienung
4.1 Telefonieren
Das AUDIOLINE TEL7 kann wie jedes
konventionelle Telefon benutzt werden.
Bitte den Anweisungen folgen:
Nehmen Sie den Telefonhörer ab und warten
Sie auf das Freizeichen.
Wählen Sie nun die gewünschte
Telefonnummer.
Um das Gespräch zu beenden, legen Sie den
Hörer wieder auf.
4.2 Anrufe entgegennehmen
Sobald Sie ein Anruf erreicht, hören Sie das
Rufsignal. Das Gespräch kann nun über den
Hörer entgegengenommen werden.
4.3 Hörerlautstärke einstellen
Sollte die Stimme des Gesprächspartners zu
leise sein, können Sie die Lautstärke des
Hörers vergrößern.
Mit dem Schiebschalter am Hörer können
Sie die Lautstärke von leise auf laut anpassen.
4.4 Wahlwiederholung
Ist ein Anschluss, den Sie gewählt haben,
besetzt oder konnten Sie niemanden erreichen,
legen Sie den Telefonhörer einfach wieder auf.
Die zuletzt gewählte Rufnummer bleibt
automatisch im Telefon gespeichert. Um die
Wahlwiederholung zu nutzen, gehen Sie wie
folgt vor:
Heben Sie den Hörer ab und drücken Sie die
Wahlwiederholungstaste . Die gespeicherte
Rufnummer der Wahlwiederholung wird nun
gewählt.

- Bedienung -
8
4.5 Mikrofon stummschalten
Mit der Stummtaste können Sie während
eines Telefongespräches das
Mikrofonabschalten. So ist es möglich zu
sprechen, ohne dass der Gesprächspartner Sie
hört. Der Lautsprecher im Hörer bleibt
eingeschaltet, und Sie können den
Gesprächspartner weiterhin verstehen.
Halten Sie die Stummtaste gedrückt und
der Gesprächspartner kann Sie nicht mehr
hören. Um das Mikrofon wieder einzuschalten,
lassen Sie die Stummtaste wieder los.
4.6 Einstellbarer Tonruf
Mit dem Schiebeschalter RINGER auf der
Unterseite können Sie die Stellungen HI (laut)
oder LO (leise) auswählen, um die Lautstärke
des Tonrufes Ihren Bedürfnissen anzupassen.
Möchten Sie einmal nicht gestört werden,
benutzen Sie die Stellung OFF.

- Wichtige Informationen -
9
5 Wichtige Informationen
5.1 Fehlersuche
Entfernen Sie alle zusätzlichen Telefonapparate
und verbinden Sie nur das Telefon direkt mit
der Telefonbuchse.
Sollte der Fehler immer noch auftreten,
verbinden Sie ein anderes Telefon (wenn
vorhanden) mit der Telefonbuchse. Die
Ergebnisse zeigen Ihnen, ob der Fehler am
Gerät oder der Telefonleitung liegt.
Natürlich können Sie auch die Störungsstelle
Ihres Telefonnetzanbieters anrufen, die Ihnen
weitere Hinweise zum Überprüfen Ihrer Anlage
gibt.

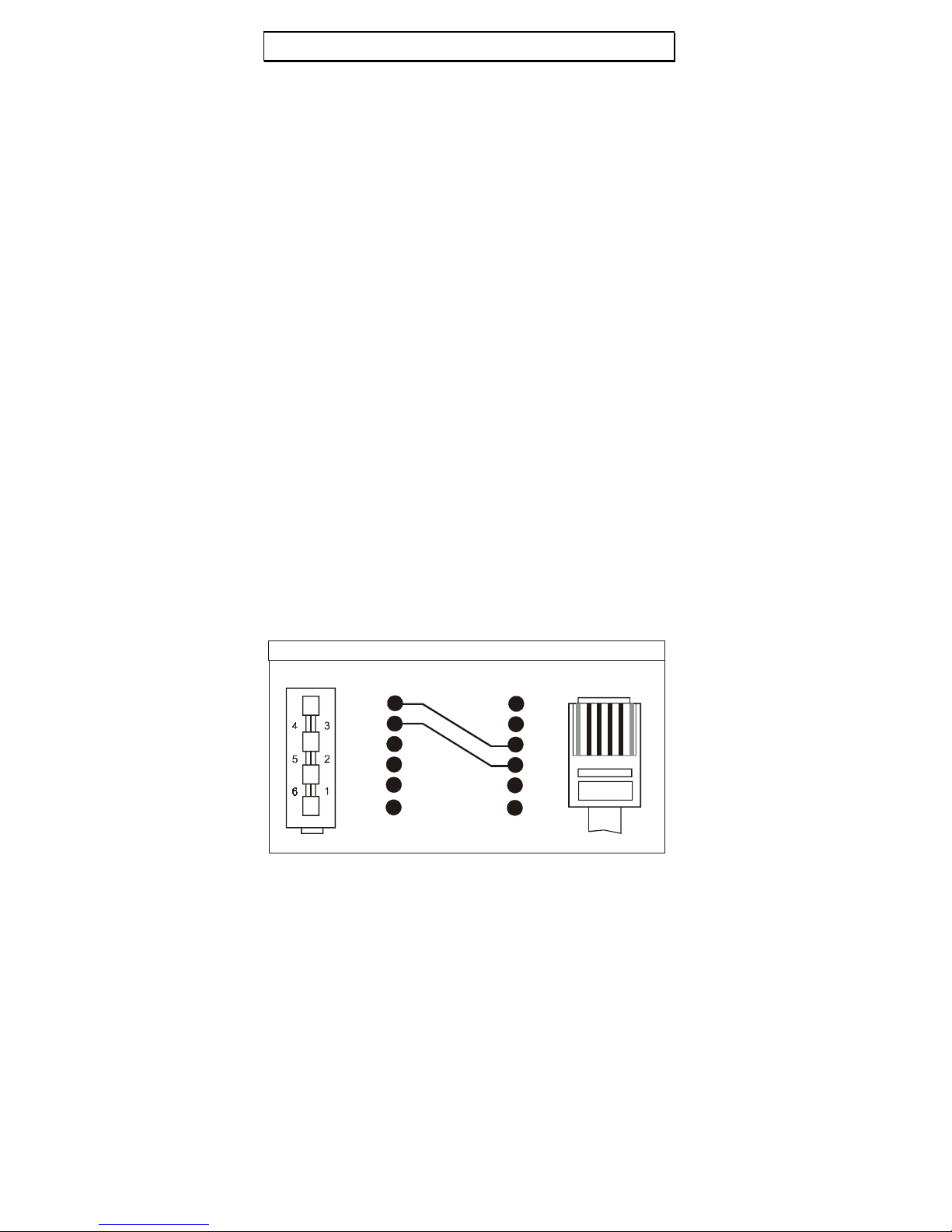

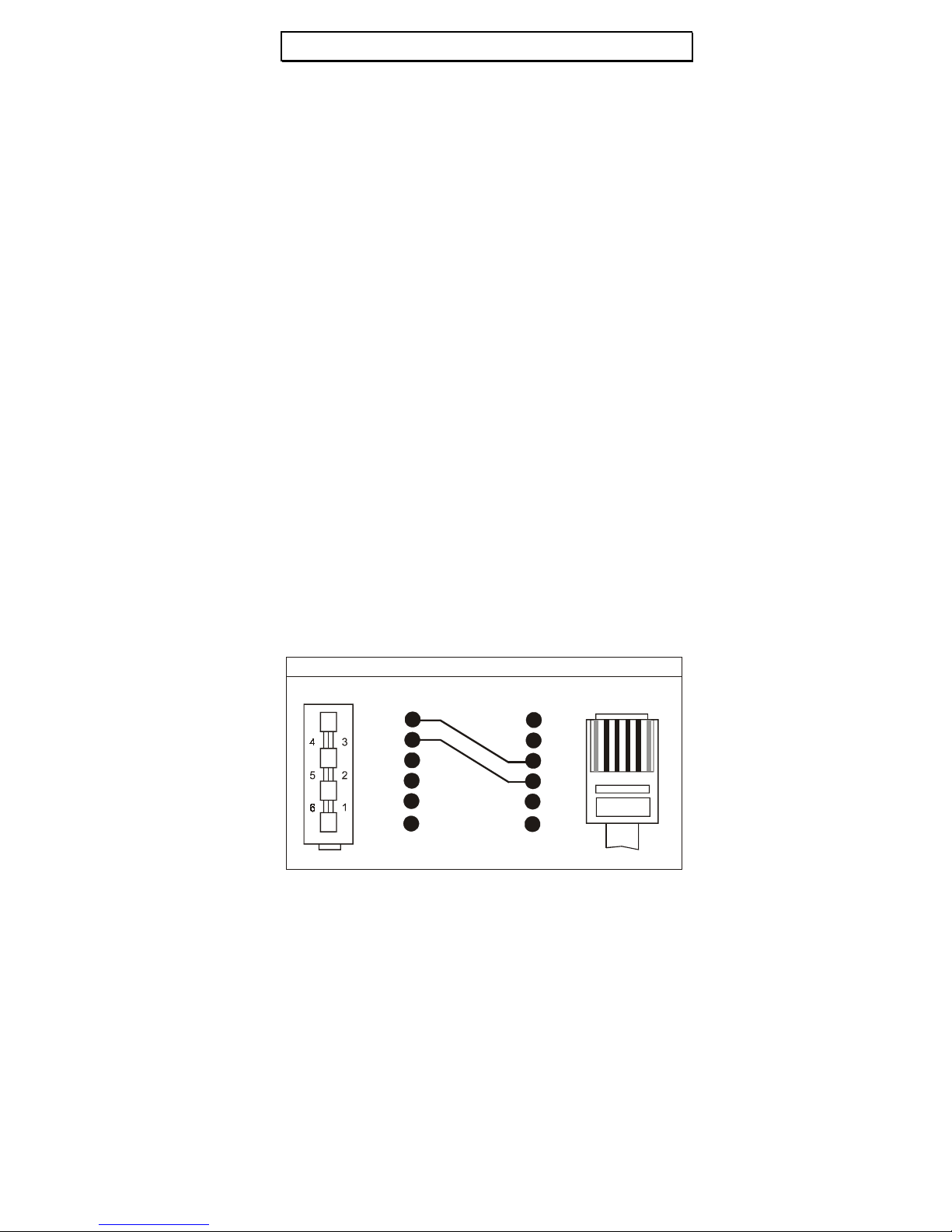

5.2 Telefonkabel austauschen
Müssen Sie Ihr Telefonkabel austauschen,
finden Sie anhand der unten stehenden
Zeichnung das passende Kabel bei Ihrem
Händler.
1
TAE-F
2
3
4
5
6
1
Rj11 6/4
2
3
4
5
6
123456
F-Codierung - IMPORT Standard

- Wichtige Informationen -
10
5.3 Garantie
AUDIOLINE - Geräte werden nach den
modernsten Produktionsverfahren hergestellt
und geprüft. Ausgesuchte Materialien und
hochentwickelte Technologien sorgen für
einwandfreie Funktion und lange Lebensdauer.
Sollte Ihr Gerät dennoch einen Defekt
innerhalb der Garantiezeit aufweisen, wenden
Sie sich bitte unter Vorlage Ihrer Kaufquittung
ausschließlich an das Geschäft, in dem Sie Ihr
AUDIOLINE - Gerät gekauft haben. Die
Garantiezeit beträgt 24 Monate, gerechnet vom
Tage des Kaufs zu nachfolgenden
Bedingungen: Innerhalb der Garantiezeit
werden alle Mängel, die auf Material- oder
Herstellungsfehler zurückzuführen sind,
kostenlos beseitigt. Der Garantieanspruch
erlischt bei Eingriffen durch den Käufer oder
durch Dritte. Schäden, die durch
unsachgemäße Behandlung oder Bedienung,
durch falsches Aufstellen oder Aufbewahren,
durch unsachgemäßen Anschluss oder
Installation sowie durch höhere Gewalt oder
sonstige äußere Einflüsse entstehen, fallen
nicht unter die Garantieleistung. Wir behalten
uns vor, bei Reklamationen die defekten Teile
auszubessern oder zu ersetzen oder das Gerät
auszutauschen. Ausgetauschte Teile oder
ausgetauschte Geräte gehen in unser Eigentum
über. Schadenersatzansprüche sind
ausgeschlossen, soweit sie nicht auf Vorsatz
oder grober Fahrlässigkeit des Herstellers
beruhen. Alle Gewährleistungsansprüche nach
diesen Bestimmungen sind ausschließlich
gegenüber Ihrem Fachhändler geltend zu
machen. Nach Ablauf von zwei Jahren nach
Kauf und Übergabe unserer Produkte können
Gewährleistungsrechte nicht mehr geltend
gemacht werden.

- Wichtige Informationen -
11
5.4 Konformitätserklärung
WIR AUDIOLINE GmbH
IN PROMENADENSTR. 1
D-41460 NEUSS
GERMANY
ALS INVERKEHRBRINGER IN DER EU
ERKLÄREN VOLLVERANTWORTLICH, DASS DAS
PRODUKT
MODEL: TEL 7
BESCHREIBUNG: Schnurgebundenes Telefon
KONFORM IST MIT DEN GRUNDLIEGENDEN
ANFORDERUNGEN DER RICHTLINIE:
1999/5/EC
BEVOLLMÄCHTIGTER:
Unterschrift: _________________
Name: MANFRED ZINNOW
Position in der Firma: GESCHÄFTSFÜHRER
Datum der Ausstellung: 10.12.2001
Eine Kopie dieser Erklärung wird bis 10 Jahre
nach der letzten Produktion aufbewahrt.
LIEFERANT: AUDIOLINE GmbH
PROMENADENSTR. 1
D-41460 NEUSS
PRODUKT: TEL 7
Dieses Produkt ist für den Betrieb an einem
analogen Telefonanschluss (PSTN) innerhalb
Deutschlands entwickelt worden. Allerdings
kann, wegen der Unterschiede zwischen den
verschiedenen Telekom-Netzbetreibern, keine
Garantie für einwandfreie Funktion an jedem
Telekom-Endgeräteanschluss übernommen
werden.

- Wichtige Informationen -
12

- Contents -
13
1 General Information.................14
2 Operating elements..................15
3 Commissioning........................16
3.1 Safety Information.....................16
3.2 Check contents of pack...............16
3.3 Connecting the receiver ..............16
3.4 Connecting the telephone ...........16
3.5 Wall mounting ...........................16
3.6 R Signal button - Setting up
for T-NET ..................................17
3.7 Hearing aid compatible ...............17
4 Operation ...............................18
4.1 Making a call .............................18
4.2 Receiving calls...........................18
4.3 Adjusting the receiver volume .....18
4.4 Redial.......................................18
4.5 Muting the microphone ...............19
4.6 Adjustable Call Tone...................19
5 Important Information..............20
5.1 Fault finding..............................20
5.2 Replacing the telephone cable .....20
5.3 Guarantee.................................21
5.4 Declaration of Conformity ...........22

- General Information -
14
1 General Information
Location
Do not position the telephone in the immediate
vicinity of other electronic equipment such as
microwave or hi-fi units as this can lead to
mutual interference. The location has a
deciding influence on the trouble-free operation
of the telephone.
Stand the telephone on a flat, non-slip surface.
The telephone feet do not normally leave any
marks on the surface. However, on account of
the multitude of varnishes and surface finishes
used, surface marks caused by the feet of the
unit cannot be ruled out.
Do not use the telephone in areas where there
is the risk of an explosion. Excessive exposure
to smoke, dust, vibrations, chemicals,
moisture, heat or the direct rays of the sun
must be avoided.
Temperature and Ambient Conditions
The AUDIOLINE TEL7 is designed for use in
protected rooms with a temperature range of
5 °C to 50 °C. The telephone must not be
installed in damp rooms such as a bathroom or
laundry room. Avoid proximity to sources of
heat such as radiators and do not expose the
unit to direct sunlight.
Cleaning and Care
The surface of the case can be cleaned with a
dry, soft, lint-free cloth. Never use cleaning
agents, particularly aggressive solvents. Apart
from occasional cleaning of the case, no other
care is necessary. The rubber feet of the base
station are not resistant to all cleaning agents.
The manufacturer can therefore not be held
responsible for possible damage to furniture or
the like.

- Operating elements -
15
2 Operating elements
TEL7
4
5
2
1
3
6
7
6
FLASH
RINGER
100 300
HI / LO / OFF
R
1 Redial 5 FLASH switch
2 R Signal button 6 Telephone jack
3 Mute button 7 Wall mounting
4 Ringer volume
8
8 Receiver volume

- Commissioning -
16
3 Commissioning
3.1 Safety Information
NOTE! Before commissioning, it is essential
that you read the general information at the
beginning of this manual.
3.2 Check contents of pack
The following items are supplied:
one telephone base one telephone
receiver
one telephone connection
cable
one spiral cable
one operating manual
3.3 Connecting the receiver
After unpacking your telephone, you must first
connect the telephone receiver to the base
unit. To do this, take the short end of the spiral
cable and plug it into the socket at the bottom
of the receiver. Plug the long end into the
socket provided for the purpose on the
underside of the base unit and feed the cable
through the cable channel to the outside.
3.4 Connecting the telephone
Connect the telephone cable supplied to the
telephone socket and the telephone jack on the
underside of the telephone. Then feed the
cable out of the telephone housing either
upwards or downwards through the cable
guide. Clip the cable firmly in the cable
channel. The telephone works using the tone
dialling system (MFV).
3.5 Wall mounting
Your telephone is also suitable for wall
mounting. Use the two screws for fixing (not
included). Drill two holes 83 mm apart and
leave the screws protruding from the wall by
5mm. Now place the telephone over the screws
and push it slightly downwards. If you are
using the telephone fitted to the wall, you can
hang the receiver on the telephone without
hanging up. You will find a small hook for this
purpose above the receiver rest.

- Commissioning -
17
3.6 R Signal button -Setting up
for T-NET
You can use the “R” signal button on your
telephone on private exchanges and when
using DEUTSCHE TELEKOM’s T-Net functions.
Private exchanges
If you have connected your telephone to a
private exchange, you can use all the facilities
such as call transfer, automatic recall, etc. The
“R” signal button gives you access to these
facilities.
The FLASH time “100ms” will be required on a
private exchange. To make this setting, move
the slide switch on the underside to the
“100ms” position.
You can find out from the dealer from whom
the equipment was purchased whether your
telephone will work on your private exchange
without any problems and which other facilities
you will have access to.
T-NET functions
Your telephone supports the most important
DEUTSCHE TELEKOM added value services
(e.g. brokering, call waiting, three-way
conferencing, etc.). Please contact DEUTSCHE
TELEKOM to gain access to these functions
(some of which are subject to charge). When
using T-NET functions, move the slide switch
on the underside to the “300ms” position.
3.7 Hearing aid compatible
The telephone has a special circuit working on
the basis of induction for transmitting speech
to hearing aids. Please set your hearing aid to
“T”.

- Operation -
18
4 Operation
4.1 Making a call
The AUDIOLINE TEL 7 can be used like any
conventional telephone.
Please follow the instructions:
Lift the receiver and wait for a dialling tone.
Now dial the required telephone number.
To end the call, replace the receiver.
4.2 Receiving calls
As soon as you receive a call, you will hear the
ringing tone. The call can now be accepted by
lifting the receiver.
4.3 Adjusting the receiver
volume
If the receiver volume is too quiet or too loud
for you, you can change this to suit your
requirements.
You can use the slide switch on the receiver
to adjust the volume from soft to loud.
4.4 Redial
If a connection that you have dialled is
engaged or you were unable to get through to
anybody, simply replace the receiver. The last
number dialled remains stored in the telephone
automatically. To use the redial facility,
proceed as follows:
Lift the receiver and press the redial button .
The number stored by the redialling facility will
now be dialled.

- Operation -
19
4.5 Muting the microphone
You can switch off the microphone during a call
using the button. It is thus possible to
speak without the other party hearing you. The
loudspeaker remains switched on and you can
continue to hear the other party.
To mute the microphone, press and hold down
the button during a call.
To switch the microphone on again, release the
button.
4.6 Adjustable Call Tone
You can use the RINGER slide switch
underneath the telephone to select the settings
HI (loud) or LO (soft) to adapt the ringer
volume to your requirements. Should you not
want to be disturbed, use the OFF position.

- Important Information -
20
5 Important Information
5.1 Fault finding
Remove all extra telephone equipment and
connect only the telephone directly to the
telephone socket.
If the fault is still present, connect another
telephone (if available) to the telephone
socket. The results will show you whether the
fault lies with the unit or with the telephone
line.
Of course, you can always ring your network
operator’s service department, which will give
you more advice on checking your installation.
5.2 Replacing the telephone
cable
If you have to replace your telephone cable,
you can locate the appropriate cable at your
dealer’s with the help of the following diagram.
1
TAE-F
2
3
4
5
6
1
Rj11 6/4
2
3
4
5
6
123456
F-Codierung - IMPORT Standard
