AUDIOLINE TEL8 PLUS User manual

7(/
%HGLHQXQJVDQOHLWXQJ
2SHUDWLQJ,QVWUXFWLRQV
7HOHIRQ3KRQH

2
Bedienungsanleitung _____________ 3
Operating Instructions ___________ 15
1. Bedienelemente ........................4
2. Inbetriebnahme ........................5
2.1 Sicherheitshinweise......................5
2.2 Verpackungsinhalt prüfen .............5
2.3 Telefonhörer anschliessen.............5
2.4 Telefon anschliessen ....................5
2.5 R-Signaltaste - T-NET Anpassung ..6
2.6 Anbringen der Tischstütze.............7
2.7 Wandmontage.............................7
3. Bedienung...............................8
3.1 Telefonieren................................8
3.2 Anrufe entgegennehmen...............8
3.3 Hörerlautstärke einstellen .............8
3.4 Wahlwiederholung .......................8
3.5 Mikrofon stummschalten...............9
3.6 Speicherplätze eingeben...............9
3.7 Wählen mit den Kurzwahltasten....10
3.8 Einstellbarer Tonruf....................10
6. Wichtige Informationen............11
6.1 Fehlersuche ..............................11
6.2 Telefonkabel austauschen...........11
6.3 Garantie ...................................12
6.4 Konformitätserklärung................13

- Allgemeine Hinweise -
3
Aufstellort
Stellen Sie das Telefon nicht in die unmittelbare
Umgebung von anderen elektronischen Geräten
wie z. B. Mikrowellen oder HiFi-Geräten, da es
sonst zu gegenseitiger Beeinflussung kommen
kann. Der Aufstellort hat einen entscheidenden
Einfluss auf einen einwandfreien Betrieb des
Telefons.
Stellen Sie das Telefon auf eine ebene und
rutschfeste Fläche. Normalerweise hinterlassen
die Füße des Telefons keine Spuren auf der
Aufstellfläche. Wegen der Vielzahl der
verwendeten Lacke und Oberflächen kann es
jedoch nicht ausgeschlossen werden, dass durch
die Gerätefüsse Spuren auf der Abstellfläche
entstehen.
Verwenden Sie das Telefon nicht in
explosionsgefährdeten Bereichen.
Übermässige Belastungen durch Rauch, Staub,
Erschütterungen, Chemikalien, Feuchtigkeit, Hitze
oder direkte Sonneneinstrahlung müssen
vermieden werden.
Temperatur und Umgebungsbedingungen
Das AUDIOLINE TEL8 ist für den Betrieb in
geschützten Räumen mit einem
Temperaturbereich von -10 °C bis 50 °C
ausgelegt. Das Telefon darf nicht in Feuchträumen
wie Bad oder Waschküche aufgestellt werden.
Vermeiden Sie die Nähe zu Wärmequellen wie
Heizkörpern und setzen Sie das Gerät keiner
direkten Sonnenbestrahlung aus.
Reinigung und Pflege
Die Gehäuseoberflächen können mit einem
trockenen, weichen und fusselfreien Tuch gereinigt
werden. Niemals Reinigungsmittel oder gar
aggressive Lösungsmittel verwenden. Ausser einer
gelegentlichen Gehäusereinigung ist keine weitere
Pflege erforderlich. Die Gummifüsse der
Basisstation sind nicht gegen alle Reinigungsmittel
beständig. Der Hersteller kann daher nicht für evtl.
Schäden an Möbeln o. ä. haftbar gemacht werden.

- Inbetriebnahme -
4

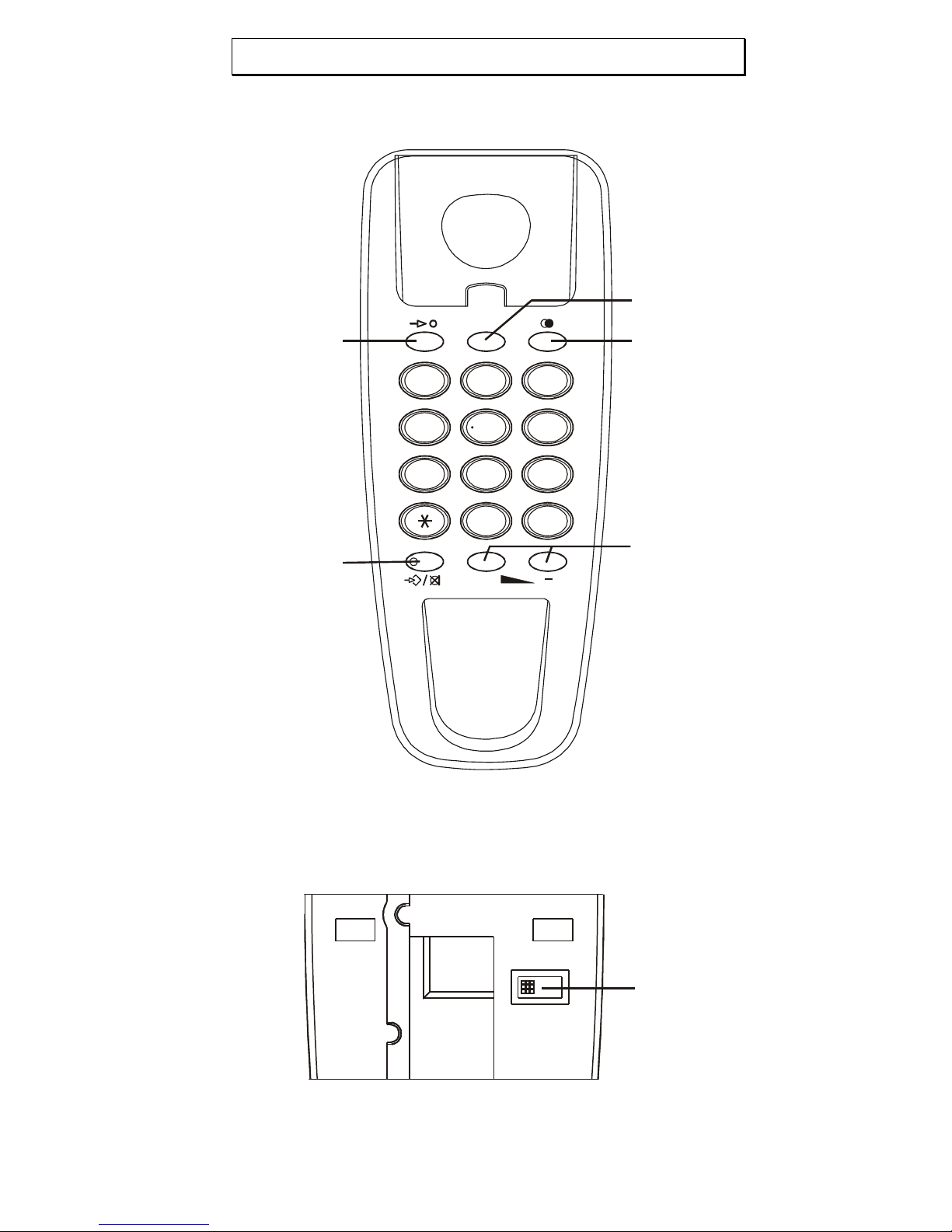

1. Bedienelemente
0
2
ABC DEF
5
JKL MNO
8
TUV WXYZ
#
3
6
9
4
GHI
7
PQRS
1

5
12
3
5
4
1 Kurzwahltaste 4 Stumm-/Speichertaste
2 R-Signaltaste 5 Hörerlautstärke
3 Wahlwiederholung
)/$6+

6
6 FLASH-Schalter

- Inbetriebnahme -
5
2. Inbetriebnahme
2.1 Sicherheitshinweise
ACHTUNG! Lesen Sie vor der Inbetriebnahme
unbedingt die Sicherheitshinweise auf der Seite 3
dieser Anleitung.
2.2 Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
eine Telefonbasis ein Telefonhörer
ein Telefonanschlusskabel ein Spiralkabel
eine Bedienungsanleitung
2.3 Telefonhörer anschliessen
Nachdem Sie Ihr Telefon ausgepackt haben,
müssen Sie zuerst den Telefonhörer mit dem
Grundgerät verbinden. Nehmen Sie dazu das kurze
Ende des Spiralkabels und stecken Sie es in die
Buchse am unteren Ende des Hörers.
Stecken Sie das lange Ende in die dafür
vorgesehene Buchse auf der Unterseite des
Grundgerätes und verlegen Sie das Kabel durch
den Kabelkanal nach außen.
2.4 Telefon anschliessen
Verbinden Sie das beiliegende Telefonkabel mit der
Telefonsteckdose und der Telefonbuchse auf der
Unterseite des Telefons. Führen Sie dann das
Kabel durch die Kabelführung entweder nach oben
oder nach unten aus dem Telefongehäuse heraus.
Klemmen Sie das Kabel fest in den Kabelkanal.
Das Telefon arbeitet mit dem das TON-
Wahlverfahren.

- Inbetriebnahme -
6
2.5 R-Signaltaste - T-NET
Anpassung
Die "R" Signaltaste Ihres Telefons können Sie an
Nebenstellenanlagen und bei der Verwendung der
T-NET Funktionen der DEUTSCHEN TELEKOM
nutzen.
Nebenstellenanlagen
Haben Sie Ihr Telefon mit einer
Nebenstellenanlage verbunden, können Sie alle
Möglichkeiten, wie z.B. Anrufe weiterleiten,
automatischen Rückruf usw. nutzen. Die „R“
Signaltaste verschafft Ihnen den Zugang zu diesen
Möglichkeiten.
An einer Nebenstellenanlage wird die FLASH-Zeit
"100ms" benötigt. Stellen Sie dazu den
Schiebeschalter FLASH auf der Unterseite in die
Einstellung „100ms“.
Ob Ihr Telefon an Ihrer Nebenstellenanlage
einwandfrei funktioniert, und welche weiteren
Möglichkeiten Sie dadurch erhalten, erfahren Sie
bei dem Händler, bei dem die Anlage gekauft
wurde.
T-NET Funktionen
Ihr Telefon unterstützt die wichtigsten
Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.:
Makeln, Anklopfen, Dreier-Konferenz, u.a.). Zur
Freischaltung Ihrer Leitung für diese T-NET
Funktionen (die z.T. gebührenpflichtig sind)
wenden Sie sich bitte an die DEUTSCHE TELEKOM.
Stellen Sie dazu den Schiebeschalter FLASH auf
der Unterseite in die Einstellung „300ms“.

- Inbetriebnahme -
7

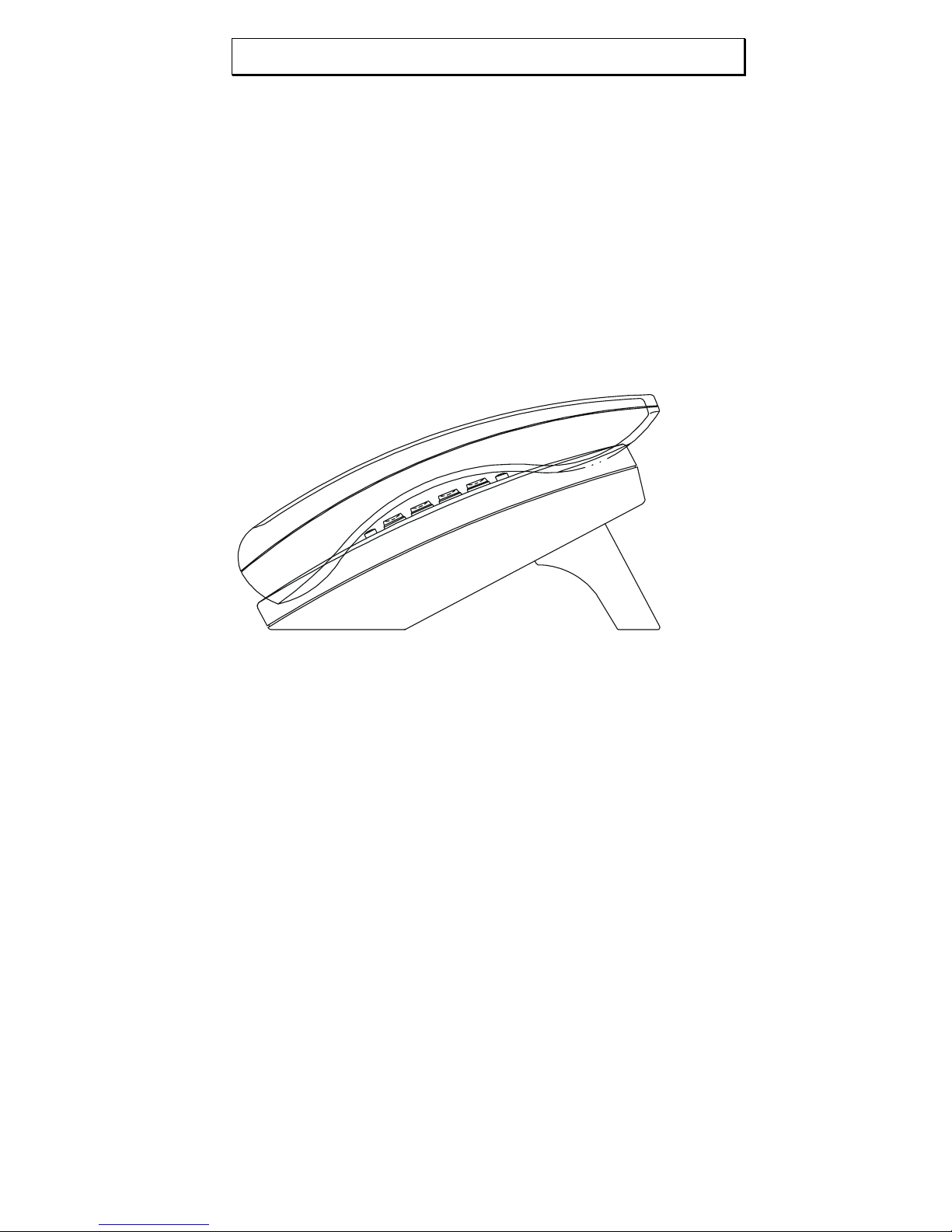

2.6 Anbringen der Tischstütze
Benutzen Sie das Telefon auf einem Tisch, muss
die mitgelieferte Tischstütze montiert werden.
Drehen Sie dazu das Telefon um. Stecken Sie nun
die beiden unteren Haken in die dafür
vorgesehenen Öffnungen und drücken Sie die
Tischstütze fest.
Müssen Sie die Stütze einmal entfernen, drücken
Sie etwas auf die beiden Klemmen am oberen
Rand und ziehen Sie dann die Tischstütze ab.
2.7 Wandmontage
Ihr AUDIOLINE TEL 8 ist auch zur Wandmontage
geeignet. Benutzen Sie zur Befestigung die zwei
Schrauben, bohren Sie zwei Löcher im Abstand
von 82 mm und lassen Sie die Schrauben 5 mm
aus der Wand herausstehen. Stecken Sie nun das
Telefon auf die Schrauben und schieben Sie es
etwas nach unten. Bei einer Wandmontage
können Sie den Hörer an das Telefon hängen,
ohne dass die Verbindung unterbrochen wird. Dazu
befindet sich am Ende der Hörerablage ein kleiner
Einhängehaken.

- Bedienung -
8
3. Bedienung
3.1 Telefonieren
Das AUDIOLINE TEL 8 kann wie jedes
konventionelle Telefon benutzt werden.
Bitte den Anweisungen folgen:
Nehmen Sie den Telefonhörer ab und warten
Sie auf das Freizeichen.
Wählen Sie nun die gewünschte
Telefonnummer.
Um das Gespräch zu beenden, legen Sie den
Hörer wieder auf.
3.2 Anrufe entgegennehmen
Sobald Sie ein Anruf erreicht, hören Sie das
Rufsignal. Das Gespräch kann nun über den Hörer
entgegengenommen werden.
3.3 Hörerlautstärke einstellen
Sollte die Stimme des Gesprächspartners zu leise
oder zu laut sein, können Sie die Lautstärke des
Hörers verändern.
Mit den Tasten können Sie die
Lautstärke Ihren Bedürfnissen anpassen.
3.4 Wahlwiederholung
Ist ein Anschluss, den Sie gewählt haben, besetzt
oder konnten Sie niemanden erreichen, legen Sie
den Telefonhörer einfach wieder auf. Die zuletzt
gewählte Rufnummer bleibt automatisch im
Telefon gespeichert. Um die Wahlwiederholung zu
nutzen, gehen Sie wie folgt vor:
Heben Sie den Hörer ab und drücken Sie die
Wahlwiederholungstaste . Die gespeicherte
Rufnummer der Wahlwiederholung wird nun
gewählt.

- Bedienung -
9
3.5 Mikrofon stummschalten
Mit der Stummtaste können Sie während
eines Telefongespräches das Mikrofonabschalten.
So ist es möglich zu sprechen, ohne dass der
Gesprächspartner Sie hört. Der Lautsprecher im
Hörer bleibt eingeschaltet, und Sie können den
Gesprächspartner weiterhin verstehen.
Drücken Sie einmal die Stummtaste
während eines Gesprächs, um das Mikrofon
stummzuschalten. Die Kontrollleuchte im Taster
leuchtet.
Um das Mikrofon wieder einzuschalten, drücken
Sie erneut die Stummtaste . Die
Kontrollleuchte erlischt und Sie können das
Gespräch normal fortsetzen.
3.6 Speicherplätze eingeben
Mit dem AUDIOLINE TEL 8 können Sie 10 oft
benutzte Telefonnummern abspeichern und direkt
mit zwei Tasten (Kurzwahl) abrufen. Die max.
Länge der Telefonnummer im Speicher beträgt 21
Stellen. Möchten Sie eine bereits gespeicherte
Rufnummer ändern, speichern Sie einfach die neue
Rufnummer auf dem gewünschten Speicherplatz
ab.
1. Heben Sie den Hörer ab und drücken Sie die
Speichertaste . Die Kontrollleuchte im
Taster blinkt.
2. Drücken Sie die Kurzwahltaste .
3. Drücken Sie nun den gewünschten
Speicherplatz 1 bis 9 oder 0 auf dem
Zahlenfeld.
4. Geben Sie nun die Telefonnummer ein.
5. Drücken Sie die Speichertaste und
legen Sie den Hörer wieder auf.
6. Wiederholen Sie diesen Vorgang für die
anderen Speicher.

- Bedienung -
10
3.7 Wählen mit den Kurzwahltasten
1. Heben Sie den Hörer ab.
2. Drücken Sie nun die Kurzwahltaste und
den gewünschten Speicherplatz von 1 bis 9
oder 0.
3.8 Einstellbarer Tonruf
Um die Lautstärke und Melodie des Tonrufes Ihren
Bedürfnissen anzupassen, stehen Ihnen neun
verschiedene Lautstärken und Melodievariationen
zur Verfügung. Das AUDIOLINE TEL 8 ist bereits
auf ein optimales Klingelzeichen eingestellt.
Möchten Sie einmal nicht gestört werden, können
Sie den Tonruf auch ganz ausschalten.
Achtung! Ist der Tonruf ausgeschaltet, werden
eingehende Anrufe nicht mehr signalisiert.
Um den Tonruf zu verändern, gehen Sie bitte wie
folgt vor:
1. Telefonhörer abheben.
2. Drücken Sie die Taste . Die
Kontrollleuchte im Taster leuchtet.
3. Drücken Sie die Taste #.
4. Geben Sie nun eine Zahl zwischen 0 bis 9 ein.
1 Musik leise 6 Standard laut
2 Musik normal 7 Schnell leise
3 Musik laut 8 Schnell normal
4 Standard leise 9 Schnell laut
5 Standard
normal 0 Tonruf ausschalten
5. Drücken Sie die Taste und legen Sie
den Telefonhörer auf. Die neugewählte
Einstellung können Sie beim nächsten
eingehenden Anruf kontrollieren.

- Wichtige Informationen -
11
6. Wichtige Informationen
6.1 Fehlersuche
Entfernen Sie alle zusätzlichen Telefonapparate
und verbinden Sie nur das Telefon direkt mit der
Telefonbuchse.
Sollte der Fehler immer noch auftreten, verbinden
Sie ein anderes Telefon (wenn vorhanden) mit der
Telefonbuchse. Die Ergebnisse zeigen Ihnen, ob
der Fehler am Gerät oder der Telefonleitung liegt.
Natürlich können Sie auch die Störungsstelle Ihres
Telefonnetzanbieters anrufen, die Ihnen weitere
Hinweise zum Überprüfen Ihrer Anlage gibt.
6.2 Telefonkabel austauschen
Müssen Sie Ihr Telefonkabel austauschen, finden
Sie anhand der untenstehenden Zeichnung das
passende Kabel bei Ihrem Händler.
Modular Stecker
Type RJ 11 6/4 TAE Stecker
Codierung “F”
b => TAE Stecker Pin 1 und 6
a => TAE Stecker Pin 2 und 5

- Wichtige Informationen -
12
6.3 Garantie
AUDIOLINE - Geräte werden nach den modernsten
Produktionsverfahren hergestellt und geprüft.
Ausgesuchte Materialien und hoch entwickelte
Technologien sorgen für einwandfreie Funktion und
lange Lebensdauer. Sollte Ihr Gerät dennoch einen
Defekt innerhalb der Garantiezeit aufweisen,
wenden Sie sich bitte unter Vorlage Ihrer
Kaufquittung ausschliesslich an das Geschäft, in
dem Sie Ihr AUDIOLINE - Gerät gekauft haben.
Die Garantiezeit beträgt 24 Monate, gerechnet
vom Tage des Kaufs zu nachfolgenden
Bedingungen: Innerhalb der Garantiezeit werden
alle Mängel, die auf Material- oder
Herstellungsfehler zurückzuführen sind, kostenlos
beseitigt. Der Garantieanspruch erlischt bei
Eingriffen durch den Käufer oder durch Dritte.
Schäden, die durch unsachgemässe Behandlung
oder Bedienung, durch falsches Aufstellen oder
Aufbewahren, durch unsachgemässen Anschluss
oder Installation sowie durch höhere Gewalt oder
sonstige äussere Einflüsse entstehen, fallen nicht
unter die Garantieleistung. Wir behalten uns vor,
bei Reklamationen die defekten Teile auszubessern
oder zu ersetzen oder das Gerät auszutauschen.
Ausgetauschte Teile oder ausgetauschte Geräte
gehen in unser Eigentum über.
Schadenersatzansprüche sind ausgeschlossen,
soweit sie nicht auf Vorsatz oder grober
Fahrlässigkeit des Herstellers beruhen. Alle
Gewährleistungsansprüche nach diesen
Bestimmungen sind ausschliesslich gegenüber
Ihrem Fachhändler geltend zu machen. Nach
Ablauf von zwei Jahren nach Kauf und Übergabe
unserer Produkte können Gewährleistungsrechte
nicht mehr geltend gemacht werden.

- Wichtige Informationen -
13
6.4 Konformitätserklärung
WIR AUDIOLINE GmbH
IN PROMENADENSTR. 1
D-41460 NEUSS
GERMANY
ALS INVERKEHRBRINGER IN DER EU ERKLÄREN
VOLLVERANTWORTLICH, DASS DAS PRODUKT
MODEL: TEL 8
BESCHREIBUNG: Schnurgebundenes Telefon
KONFORM IST MIT DEN GRUNDLIEGENDEN
ANFORDERUNGEN DER RICHTLINIE: 1999/5/EC
BEVOLLMÄCHTIGTER:
Unterschrift: _________________
Name: MANFRED ZINNOW
Position in der Firma: GESCHÄFTSFÜHRER
Datum der Ausstellung: 29.08.2001
Eine Kopie dieser Erklärung wird bis 10 Jahre nach
der letzten Produktion aufbewahrt.
LIEFERANT: AUDIOLINE GmbH
PROMENADENSTR. 1
D-41460 NEUSS
PRODUKT: TEL 8
Dieses Produkt ist für den Betrieb an einem
analogen Telefonanschluss (PSTN) innerhalb
Deutschlands entwickelt worden. Allerdings kann,
wegen der Unterschiede zwischen den
verschiedenen Telekom-Netzbetreibern, keine
Garantie für einwandfreie Funktion an jedem
Telekom-Endgeräteanschluss übernommen
werden.

- Wichtige Informationen -
14

- Contents -
15
1. Operating elements..................17
2. Commissioning........................18
2.1 Safety Information.....................18
2.2 Check contents of pack...............18
2.3 Connecting the receiver..............18
2.4 Connecting the telephone ...........18
2.5 R Signal button - Setting up
for T-NET..................................19
2.6 Fitting the desk support..............20
2.7 Wall mounting...........................20
3. Operation ...............................21
3.1 Making a call.............................21
3.2 Receiving calls...........................21
3.3 Adjusting the receiver volume .....21
3.4 Redial.......................................21
3.5 Muting the microphone...............22
3.6 Using memory locations..............22
3.7 Dialling with the speed
dial buttons ...............................23
3.8 Adjustable ringing tone...............23
6. Important Information..............24
6.1 Fault finding..............................24
6.2 Replacing the telephone cable .....24
6.3 Guarantee.................................25
6.4 Declaration of Conformity ...........26

- General Information -
16
Location
Do not position the telephone in the immediate
vicinity of other electronic equipment such as
microwave or hi-fi units as this can lead to mutual
interference. The location has a deciding influence
on the trouble-free operation of the telephone.
Stand the telephone on a flat, non-slip surface.
The telephone feet do not normally leave any
marks on the surface. However, on account of the
multitude of varnishes and surface finishes used,
surface marks caused by the feet of the unit
cannot be ruled out.
Do not use the telephone in areas where there is
the risk of an explosion. Excessive exposure to
smoke, dust, vibrations, chemicals, moisture, heat
or the direct rays of the sun must be avoided.
Temperature and Ambient Conditions
The AUDIOLINE TEL8 is designed for use in
protected rooms with a temperature range of -10
°C to 50 °C. The telephone must not be installed
in damp rooms such as a bathroom or laundry
room. Avoid proximity to sources of heat such as
radiators and do not expose the unit to direct
sunlight.
Cleaning and Care
The surface of the case can be cleaned with a dry,
soft, lint-free cloth. Never use cleaning agents,
particularly aggressive solvents. Apart from
occasional cleaning of the case, no other care is
necessary. The rubber feet of the base station are
not resistant to all cleaning agents. The
manufacturer can therefore not be held
responsible for possible damage to furniture or the
like.

- Commissioning -
17
1. Operating elements
0
2
ABC DEF
5
JKL MNO
8
TUV WXYZ
#
3
6
9
4
GHI
7
PQRS
1
+
R
12
3
5
4
1 Speed dial button 4 Mute/Save button
2 R Signal button 5 Receiver volume
3 Redial
FLASH
100 300
6
6 FLASH switch

- Commissioning -
18
2. Commissioning
2.1 Safety Information
NOTE! Be sure to read the safety information on
Page 16 of these instructions before
commissioning.
2.2 Check contents of pack
The following items are supplied:
one telephone base one telephone
receiver
one telephone connection
cable one spiral cable
one operating manual
2.3 Connecting the receiver
After unpacking your telephone, you must first
connect the telephone receiver to the base unit. To
do this, take the short end of the spiral cable and
plug it into the socket at the bottom of the
receiver.
Plug the long end into the socket provided for the
purpose on the underside of the base unit and feed
the cable through the cable channel to the outside.
2.4 Connecting the telephone
Connect the telephone cable supplied to the
telephone socket and the telephone jack on the
underside of the telephone. Then feed the cable
out of the telephone housing either upwards or
downwards through the cable guide. Clip the cable
firmly in the cable channel. The telephone works
using the tone dialling system.

- Commissioning -
19
2.5 R Signal button - Setting up
for T-NET
You can use the “R” signal button on your
telephone on private exchanges and when using
DEUTSCHE TELEKOM’s T-Net functions.
Private exchanges
If you have connected your telephone to a private
exchange, you can use all the facilities such as call
transfer, automatic recall, etc. The “R” signal
button gives you access to these facilities.
The FLASH time “100ms” will be required on a
private exchange. To make this setting, move the
slide switch on the underside to the “100ms”
position.
You can find out from the dealer from whom the
equipment was purchased whether your telephone
will work on your private exchange without any
problems and which other facilities you will have
access to.
T-NET functions
Your telephone supports the most important
DEUTSCHE TELEKOM added value services (e.g.
brokering, call waiting, three-way conferencing,
etc.). Please contact DEUTSCHE TELEKOM to gain
access to these functions (some of which are
subject to charge). When using T-NET functions,
move the slide switch on the underside to the
“300ms” position.

- Commissioning -
20
2.6 Fitting the desk support
If you intend to use your telephone on a desk,
then the desk support supplied must be fitted. To
do this, turn the telephone over. Now insert the
two lower hooks into the openings provided and
push the desk feet firmly home.
If you ever need to remove the support, press
gently on the two clips on the upper edge and then
pull the desk support off.
2.7 Wall mounting
Your AUDIOLINE TEL 8 is also suitable for wall
mounting. Use the two screws for fixing. Drill two
holes 82 mm apart and leave the screws
protruding from the wall by 5mm. Now place the
telephone over the screws and push it slightly
downwards. If you are using the telephone fitted
to the wall, you can hang the receiver on the
telephone without hanging up. You will find a small
hook for this purpose above the receiver rest.
