audiophony WS8 User manual

GUIDE DE L’UTILISATEUR
USER GUIDE
H10979 - Version 1 / 04-2019
SOURCE SELECTOR
ON
0 10
1
2
3
4
5
6
7
8
SELECT VOL
BGM 1
BGM 2
BGM 3
BGM 4
BGM 5
BGM 6
BGM 7
BGM 8

WS8 - Contrôleur mural avec sélecteur de source pour matrice Français
Niveaux sonores
Les systèmes de sonorisation sont capables
de délivrer un niveau sonore (SPL) nuisible à
la santé humaine. Les niveaux de pression
sonore apparemment non critiques peuvent
endommager l’audition si la personne y est
exposée sur une longue période.
Ne pas stationner à proximité immédiate des
enceintes acoustiques en fonctionnement.
Le symbole IMPORTANT signale
une recommandation d'utilisation
importante.
Le symbole CAUTION signale un risque de dégrada-
tion du produit.
Le symbole WARNING signale un risque d'atteinte à l'intégrité physique de
l'utilisateur et de toute autre personne présente.
Le produit peut de plus être endommagé.
Informations importantes de sécurité
Symboles utilisés
Seuls les services techniques compétents et re-
connus par HITMUSIC sont habilités à réaliser la
maintenance de cet appareil. Les gestes courants
d'entretien doivent respecter les précautions de
ce manuel.
Cet appareil contient à l’intérieur de son boîtier, des
parties non isolées sous tensions suffisamment éle-
vées pour représenter un risque de choc électrique.
Vous ne devez en aucun cas réaliser la maintenance
de cet appareil lorsque celui-ci est sous tension.
Cet appareil a été créé pour fonctionner en lieu
chauffé et isolé de toute forme d'humidité ou de
projection d'eau. Toute utilisation en lieu humide,
non-protégé, ou soumis à des variations de tempé-
ratures importantes peu représenter un risque tant
pour l'appareil que pour toute personne à proximité.
ATTENTION : Afin de réduire les risques de chocs
électriques, ne retirez jamais les capots. Il n’y a aucune pièce
réparable par l’utilisateur à l’intérieur. Contactez un service
technique compétent pour la maintenance de cet appareil.
Risque d'électrocution
Afin de prévenir les risques d’électrocution,
n’utilisez pas de rallonge, de prise multiple
ou tout autre système de raccordement sans
que les parties métalliques en contact soient
complètement hors de portée.
Protection de l’environnement
•L’environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres,
conformes aux normes ROHS.
•Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans
un centre de collecte sélective mis en place à proximité de votre résidence. Les centres de services agréés vous
reprendront votre appareil en fin de vie afin de procéder à sa destruction dans le respect des règles de l’environnement.
•Pour plus de renseignements http://www.hitmusic.fr/directives-deee.php.
1 - Instructions de sécurité

Français WS8 - Contrôleur mural avec sélecteur de source pour matrice
Instructions et recommandations
1 - Lisez les instructions :
Il est conseillé de bien lire toutes les instructions d’utilisation et
de fonctionnement avant l’utilisation de l’appareil.
2 - Conservez les instructions :
Il est conseillé de conserver les instructions d’utilisation et de
fonctionnement ultérieurement.
3 - Considérez les avertissements :
Il est conseillé de bien prendre en compte tous les
avertissements et toutes les instructions de fonctionnement
du produit.
4 - Suivez les instructions :
Il est conseillé de bien suivre toutes les instructions de
fonctionnement et d’utilisation.
5 - Eau et humidité :
N’utilisez pas cet appareil à proximité de l’eau, par exemple
près d’une baignoire, d’un lavabo, d’un évier ou d’une bassine;
ni dans un endroit humide ou près d’une piscine, etc...
6 - L’installation :
Ne posez pas cet appareil sur un meuble
roulant, un trépied, un support ou une table
instables. L’appareil risquerait de tomber
blessant gravement un enfant ou un adulte et
de s’abîmer sérieusement. Utilisez seulement
un meuble roulant, une étagère, un trépied, un
support ou une table recommandés par le fabricant ou vendus
avec l’appareil. Dans tous les cas pour installer l’appareil il est
conseillé de suivre les instructions du fabricant et d’utiliser des
instruments recommandés par celui-ci.
Il est fortement conseillé de déplacer avec prudence le meuble
roulant quand l’appareil se trouve dessus. Des arrêts brutaux,
une trop forte poussée et des surfaces rugueuses risqueraient
de renverser l’ensemble.
7 - Montage en plafonnier ou sur un mur :
Il est recommandé de contacter votre revendeur avant
tout montage.
8 - Aération :
Les fentes et ouvertures dans le boîtier sont prévues
pour l’aération , pour assurer une utilisation en toute
confiance du produit et pour éviter une surchauffe.
Ces ouvertures ne doivent donc pas être obstruées
ni recouvertes. Il faut faire attention à ne jamais
obstruer ces ouvertures en plaçant le produit sur un lit, un
canapé, une couverture ou autre surface de ce style. Cet
appareil ne devrait pas être placé dans une installation fermée
tels une valise ou un rack à moins qu’une aération ait été
prévue ou que les instructions du fabricant aient été suivies.
9 - Chaleur :
Il est conseillé de maintenir le produit éloigné des sources
de chaleur tels les radiateurs, les poêles, les réflecteurs de
chaleur ou autres produits (ainsi que les amplificateurs) qui
produisent de la chaleur.
10 - Alimentation électrique :
Ce produit fonctionne seulement sur le voltage
indiqué sur une étiquette au dos de l’appareil. Si
vous n’êtes pas sûr du voltage de votre installation
électrique, consultez votre revendeur ou votre
compagnie d’électricité.
11 - Protection des câbles électriques:
Il faut veiller à ce que les câbles électriques ne
soient pas susceptibles d’être piétinés ou pincés
par des objets placés dessus ou contre, en faisant
particulièrement attention aux câbles au niveau des
prises et de leur point de sortie sur l’appareil.
12 - Pour nettoyer :
Débranchez l’appareil avant de le nettoyer.
N’utilisez pas d’accessoires non conseillés par le
fabricant. Utilisez un chiffon humide sur la surface
de l'appareil. Ne passez pas l'appareil sous l'eau.
13 - Période de non utilisation :
Débranchez le cordon d'alimentation de votre lecteur si vous
ne l'utilisez pas durant une longue période.
14 - Pénétration d’objets ou de liquides :
Ne laissez jamais pénétrer d’objets en tout genre
dans cet appareil à travers les ouvertures car ils
risqueraient de provoquer un incendie ou une
décharge électrique.
Ne répandez jamais de liquides en tout genre
sur le produit.
15 - Dommages nécessitant un entretien :
Adressez-vous à des personnes qualifiées dans
les cas suivants :
- Quand le cordon d’alimentation ou la prise est
abîmé(e).
- Si du liquide a été répandu ou si des objets sont
tombés dans l’appareil.
- Si le produit a été au contact de pluie ou d’eau.
- Si le produit ne fonctionne pas normalement en suivant
les instructions.
- Si le produit a pris un choc.
16 - Entretien/révision :
N’essayez pas de réviser vous-même ce produit.
Cela vous exposerait à une dangereuse tension.
Adressez-vous à un personnel qualifié.
17 - Milieu de fonctionnement :
Température et humidité du milieu de
fonctionnement : De +5 à +35° ; humidité
relative inférieure à 85% (orifice de ventilation
non obstrués).
N'installez pas l'appareil dans un endroit mal ventilé
ou dans un lieu soumis à une forte humidité ou en plein soleil
(ou à une forte lumière artificielle).

WS8 - Contrôleur mural avec sélecteur de source pour matrice Français
2 - Description de l’appareil
SOURCE SELECTOR
ON
0 10
1
2
3
4
5
6
7
8
SELECT VOL
BGM 1
BGM 2
BGM 3
BGM 4
BGM 5
BGM 6
BGM 7
BGM 8
2 3
1
1LED ON
Cette LED indique que le WS8 est alimenté, donc connecté à une matrice elle-
même alimentée.
2Sélecteur
Sélectionnez la source pour laquelle vous voulez ajuster le niveau.
Il faut pour cela que le bouton WALL CTRL de la zone concernée soit actif sur
la matrice.
3Potentiomètre VOL
Ce potentiomètre gère le niveau de la source sélectionnée.
Il faut pour cela que le bouton WALL CTRL de la zone concernée soit actif sur
la matrice.
Notes :
-La liaison entre le WS8 et la matrice s’effectue via du
câble RJ45 catégorie 6 avec une longueur maximale
de 200m.
-Le WS8 est compatible avec les boîtes d’encastrement
simple poste standard.

Français WS8 - Contrôleur mural avec sélecteur de source pour matrice
WEBRADIO#2
PREZONE88 MASTER
WEBRADIO#1
MPU130T
WS8
SOURCE SELECTOR
ON
0 10
1
2
3
4
5
6
7
8
SELECT VOL
BGM 1 BGM 2 BGM 3 BGM 4
BGM 5 BGM 6 BGM 7 BGM 8
AMP4120
ZONE 1ZONE 3 ZONE 2ZONE 4
100V

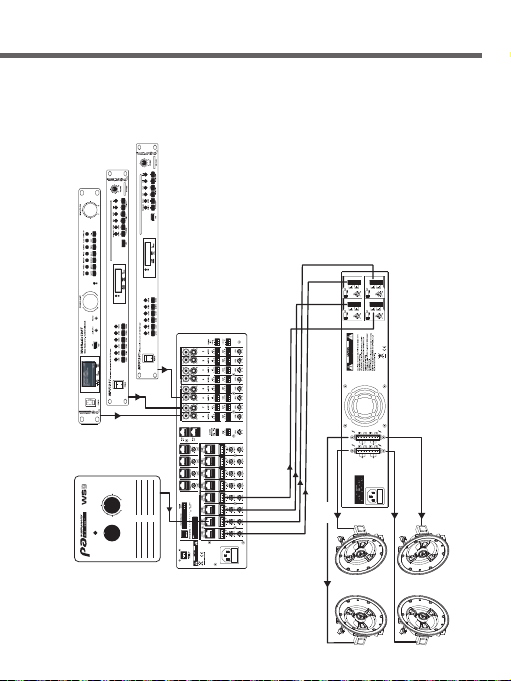

3 - Schéma de principe

WS8 - Wall controller with matrix source selector English
Sound levels
Our audio solutions deliver important sound
pressure levels (SPL) that can be harmful to
human health when exposed during long periods.
Please do not stay in close proximity of operating
speakers.
1 - Safety information
This symbol signals an important safety
precaution. The CAUTION symbol signals a risk of product deterioration.
The WARNING symbol signals a risk to the user’s physical integrity.
The product may also be damaged.
Important safety information
Symbols used
Any maintenance procedure must be performed by a Audiophony
authorised technical service. Basic cleaning operations must
thoroughly follow our safety instructions.
This product contains non-isolated electrical components. Do not
undertake any maintenance operation when it is switched on as it
may result in electric shock.
This unit is intended for indoor use only. Do not use it in a wet,
or extremely cold/hot locations. Failure to follow these safety ins-
tructions could result in fire, electric shock, injury, or damage to
this product or other property.
WARNING : This unit contains no user-serviceable parts. Do not open the
housing or attempt any maintenance by yourself. In the unlikely even your
unit may require service, please contact your nearest dealer.
In order to avoid any electrical malfunction, please do not use any multi-
socket, power cord extension or connecting system without making sure
they are perfectly isolated and present no defect.
Recycling your device
• As HITMUSIC is really involved in the environmental cause, we only commercialise clean, ROHS compliant products.
• When this product reaches its end of life, take it to a collection point designated by local authorities. The separate collection and
recycling of your product at the time of disposal will help conserve natural resources and ensure that it is recycled in a manner
that protects human health and the environment.
Risk of electrocution
To prevent the hazard of electric shocks, do not
use extension cords, multi-socket or any other
connection system without making sure metal
parts completely are out of reach.

WS8 - Wall controller with matrix source selector English
1 - Please read carefully :
We strongly recommend to read carefully and understand
the safety instructions before attempting to operate this unit.
2 - Please keep this manual :
We strongly recommend to keep this manual with the unit
for future reference.
3 - Operate carefully this product :
We strongly recommend to take into consideration every
safety instruction.
4 - Follow the instructions:
Please carefully follow each safety instruction to avoid any
physical harm or property damage.
5 - Avoid water and wet locations :
Do not use this product in rain, or near washbasins or other
wet locations.
6 - Installation :
We strongly encourage you to only use a
fixation system or support recommended
by the manufacturer or supplied with this
product. Carefully follow the installation
instructions and use the adequate tools.
Always ensure this unit is firmly fixed to
avoid vibration and slipping while operating as it may result
in physical injury.
7 - Ceiling or wall installation :
Please contact your local dealer before attempting any ceiling
or wall installation.
8 - Ventilation :
The cooling vents ensure a safe use of this
product, and avoid any overheating risk.
Do not obstruct or cover these vents as it may
result in overheating and potential physical
injury or product damage. This product should
never been operated in a closed non-ventilated area such
as a flight case or a rack, unless cooling vents are provided
for the purpose .
9 - Heat exposure :
Sustained contact or proximity with warm surfaces may cause
overheating and product damages. Please keep this product
away from any heat source such as a heaters, amplifiers,
hot plates, etc...
10 - Electric power supply :
This product can only be operated according to a very specific
voltage. These information are specified on the label located
at the rear of the product.
11 - Power cords protection:
Power-supply cords should be routed so that
they are not likely to be walked on or pinched
by items placed upon or against them, paying
particular attention to cords at lugs, convenience
receptacles and the point where they exit from the fixture.
Instructions and recommendations
12 - Cleaning precautions :
Unplug the product before attempting any
cleaning operation. This product should be
cleaned only with accessories recommended by
the manufacturer. Use a damp cloth to clean the
surface. Do not wash this product.
13 - Long periods of non use :
Disconnect the unit’s main power during long periods
of non use.
14 - Liquids or objects penetration :
Do not let any object penetrate this product as it may result
in electric shock or fire.
Never spill any liquid on this product as it may infiltrate the
electronic components and result in electric shock or fire.
15 - This product should be serviced when :
Please contact the qualified service personnel if :
- The power cord or the plug has been damaged.
- Objects have fallen or liquid has been spilled
into the appliance.
- The appliance has been exposed to rain or water.
- The product does not appear to operate
normally.
- The product has been damaged.
16 - Inspection/maintenance :
Please do not attempt any inspection or
maintenance by yourself. Refer all servicing to
qualified personnel.
17 - Operating environment :
Ambient temperature and humidity: +5 - +35°C,
relative humidity must be less than 85% (when
cooling vents are not obstructed).
Do not operate this product in a non-ventilated,
very humid or warm place.

WS8 - Wall controller with matrix source selector English
2 - Description
SOURCE SELECTOR
ON
0 10
1
2
3
4
5
6
7
8
SELECT VOL
BGM 1
BGM 2
BGM 3
BGM 4
BGM 5
BGM 6
BGM 7
BGM 8
2 3
1
1ON LED
This LED indicates that the WS8 is powered, therefore connected to a matrix
itself powered.
2Selector
Select the source for which you want to adjust the level.
This requires that the WALL CTRL button for the area concerned is active on the
matrix.
3Level potentiometer
This potentiometer manages the level of the selected source.
This requires that the WALL CTRL button for the area concerned is active on the
matrix.
Notes:
-The connection between WP8 and the matrix is
made via cat 6 RJ45 cable with a maximum length
of 200m.
-The WP8 is compatible with standard double-
station flush-mounted boxes.

WS8 - Wall controller with matrix source selector English
WEBRADIO#2
PREZONE88 MASTER
WEBRADIO#1
MPU130T
WS8
SOURCE SELECTOR
ON
0 10
1
2
3
4
5
6
7
8
SELECT VOL
BGM 1 BGM 2 BGM 3 BGM 4
BGM 5 BGM 6 BGM 7 BGM 8
AMP4120
ZONE 1ZONE 3 ZONE 2ZONE 4
100V
3 - Schematic diagram of the principle

WS8 - Wall controller with matrix source selector English

WS8 - Wall controller with matrix source selector English
La société AUDIOPHONY®apporte le plus grand soin à la fabrication de ses produits pour vous
garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification
préalable. C’est pourquoi les caractéristiques techniques et la configuration physique des produits
peuvent différer des spécifications et illustrations présentées dans ce manuel.
Pour bénéficier des dernières informations et mises à jour sur les produits AUDIOPHONY®
connectez-vous sur www.audiophony.com
AUDIOPHONY®est une marque de HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES -
FRANCE
Because AUDIOPHONY®takes the utmost care in its products to make sure you only get the
best possible quality, our products are subjects to modifications without prior notice. That is why
technical specifications and the products physical configuration might differ from the illustrations.
Make sure you get the latest news and updates about the AUDIOPHONY®products on www.
audiophony.com
AUDIOPHONY®is a trademark of HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES -
FRANCE
