audiophony iLine Series User manual

GUIDE DE L’UTILISATEUR
USER GUIDE
Version 2.0 /01-2019

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 2

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 3
Niveaux sonores
Les systèmes de sonorisation sont capables de délivrer
un niveau sonore (SPL) nuisible à la santé humaine. Les
niveaux de pression sonore apparemment non critiques
peuvent endommager l’audition si la personne y est
exposée sur une longue période.
Ne pas stationner à proximité immédiate des enceintes
acoustiques en fonctionnement.
1 - Lisez les instructions :
Il est conseillé de bien lire toutes les instructions d’utilisation et de fonctionnement
avant l’utilisation de l’appareil.
2 - Conservez les instructions :
Il est conseillé de conserver les instructions d’utilisation et de fonctionnement
ultérieurement.
3 - Considérez les avertissements :
Il est conseillé de bien prendre en compte tous les avertissements et toutes les
instructions de fonctionnement du produit.
4 - Suivez les instructions :
Il est conseillé de bien suivre toutes les instructions de fonctionnement et d’utilisation.
5 - Eau et humidité :
N’utilisez pas cet appareil à proximité de l’eau, par exemple près d’une baignoire,
d’un lavabo, d’un évier ou d’une bassine; ni dans un endroit humide ou près d’une
piscine, etc...
6 - L’installation :
Ne posez pas cet appareil sur un meuble roulant, un trépied, un support ou une
table instables. L’appareil risquerait de tomber blessant gravement un enfant ou
un adulte et de s’abîmer sérieusement. Utilisez seulement un meuble roulant, une
étagère, un trépied, un support ou une table recommandés par le fabricant ou vendus
avec l’appareil. Dans tous les cas pour installer l’appareil il est conseillé de suivre
les instructions du fabricant et d’utiliser des instruments recommandés par celui-ci
Il est fortement conseillé de déplacer avec prudence le meuble roulant quand l’appareil
se trouve dessus. Des arrêts brutaux, une trop forte poussée et des surfaces rugueuses
risqueraient de renverser l’ensemble.
7 - Montage en plafonnier ou sur un mur :
Il est recommandé de contacter votre revendeur avant tout montage.
8 - Aération :
Les fentes et ouvertures dans le boîtier sont prévues pour l’aération , pour assurer une
utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures
ne doivent donc pas être obstruées ni recouvertes. Il faut faire attention à ne jamais
obstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou
autre surface de ce style. Cet appareil ne devrait pas être placé dans une installation
fermée tels une valise ou un rack à moins qu’une aération ait été prévue ou que les
instructions du fabricant aient été suivies.
1 - Instructions de sécurité
Le symbole IMPORTANT signale une recommandation d'utilisation
importante.
Le symbole CAUTION signale un risque de dégradation du produit.
Le symbole WARNING signale un risque d'atteinte à l'intégrité phy-
sique de l'utilisateur et de toute autre personne présente.
Le produit peut de plus être endommagé.
Informations importantes de sécurité
Symboles utilisés
Seuls les services techniques compétents et reconnus par
CONTEST sont habilités à réaliser la maintenance de cet appareil.
Les gestes courants d'entretien doivent respecter les précautions
de ce manuel.
Cet appareil contient à l’intérieur de son boîtier, des parties non
isolées sous tensions suffisamment élevées pour représenter un
risque de choc électrique. Vous ne devez en aucun cas réaliser
la maintenance de cet appareil lorsque celui-ci est sous tension.
Cet appareil a été créé pour fonctionner en lieu chauffé et isolé de
toute forme d'humidité ou de projection d'eau. Toute utilisation
en lieu humide, non-protégé, ou soumis à des variations de
températures importantes peu représenter un risque tant pour
l'appareil que pour toute personne à proximité.
ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez
jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur.
Contactez un service technique compétent pour la maintenance de cet appareil.
Afin de prévenir les risques d’électrocution, n’utilisez pas de rallonge, de prise
multiple ou tout autre système de raccordement sans que les parties métalliques
en contact soient complètement hors de portée.
Protection de l’environnement
• L’environnement est une cause que défend HITMUSIC,
nous commercialisons uniquement des produits propres,
conformes aux normes ROHS.
•Votre produit est composé de matériaux qui doivent être
recyclés, ne le jetez pas dans votre poubelle, apportez-le
dans un centre de collecte sélective mis en place à proximité
de votre résidence. Les centres de services agréés vous
reprendront votre appareil en fin de vie afin de procéder à sa
destruction dans le respect des règles de l’environnement.
• Pour plus de renseignements http://www.hitmusic.fr/directives-deee.php.
Instructions et recommandations
9 - Chaleur :
Il est conseillé de maintenir le produit éloigné des sources de chaleur tels les radiateurs,
les poêles, les réflecteurs de chaleur ou autres produits (ainsi que les amplificateurs)
qui produisent de la chaleur.
10 - Alimentation électrique :
Ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de
l’appareil. Si vous n’êtes pas sûr du voltage de votre installation électrique, consultez
votre revendeur ou votre compagnie d’électricité.
11 - Protection des câbles électriques:
Il faut veiller à ce que les câbles électriques ne soient pas susceptibles d’être piétinés
ou pincés par des objets placés dessus ou contre, en faisant particulièrement attention
aux câbles au niveau des prises et de leur point de sortie sur l’appareil.
12 - Pour nettoyer :
Débranchez l’appareil avant de le nettoyer. N’utilisez pas d’accessoires non conseillés
par le fabricant. Utilisez un chiffon humide sur la surface de l'appareil. Ne passez pas
l'appareil sous l'eau.
13 - Période de non utilisation :
Débranchez le cordon d'alimentation de votre lecteur si vous ne l'utilisez pas durant
une longue période.
14 - Pénétration d’objets ou de liquides :
Ne laissez jamais pénétrer d’objets en tout genre dans cet appareil à travers les
ouvertures car ils risqueraient de provoquer un incendie ou une décharge électrique.
Ne répandez jamais de liquides en tout genre sur le produit.
15 - Dommages nécessitant un entretien :
Adressez-vous à des personnes qualifiées dans les cas suivants :
- Quand le cordon d’alimentation ou la prise est abîmé(e).
- Si du liquide a été répandu ou si des objets sont tombés dans l’appareil.
- Si le produit a été au contact de pluie ou d’eau.
- Si le produit ne fonctionne pas normalement en suivant les instructions.
- Si le produit a pris un choc.
16 - Entretien/révision :
N’essayez pas de réviser vous-même ce produit. Cela vous exposerait à une
dangereuse tension. Adressez-vous à un personnel qualifié.
17 - Milieu de fonctionnement :
Température et humidité du milieu de fonctionnement : De +5 à +35° ; humidité relative
inférieure à 85% (orifice de ventilation non obstrués).
N'installez pas l'appareil dans un endroit mal ventilé ou dans un lieu soumis à une forte
humidité ou en plein soleil (ou à une forte lumière artificielle).

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 4

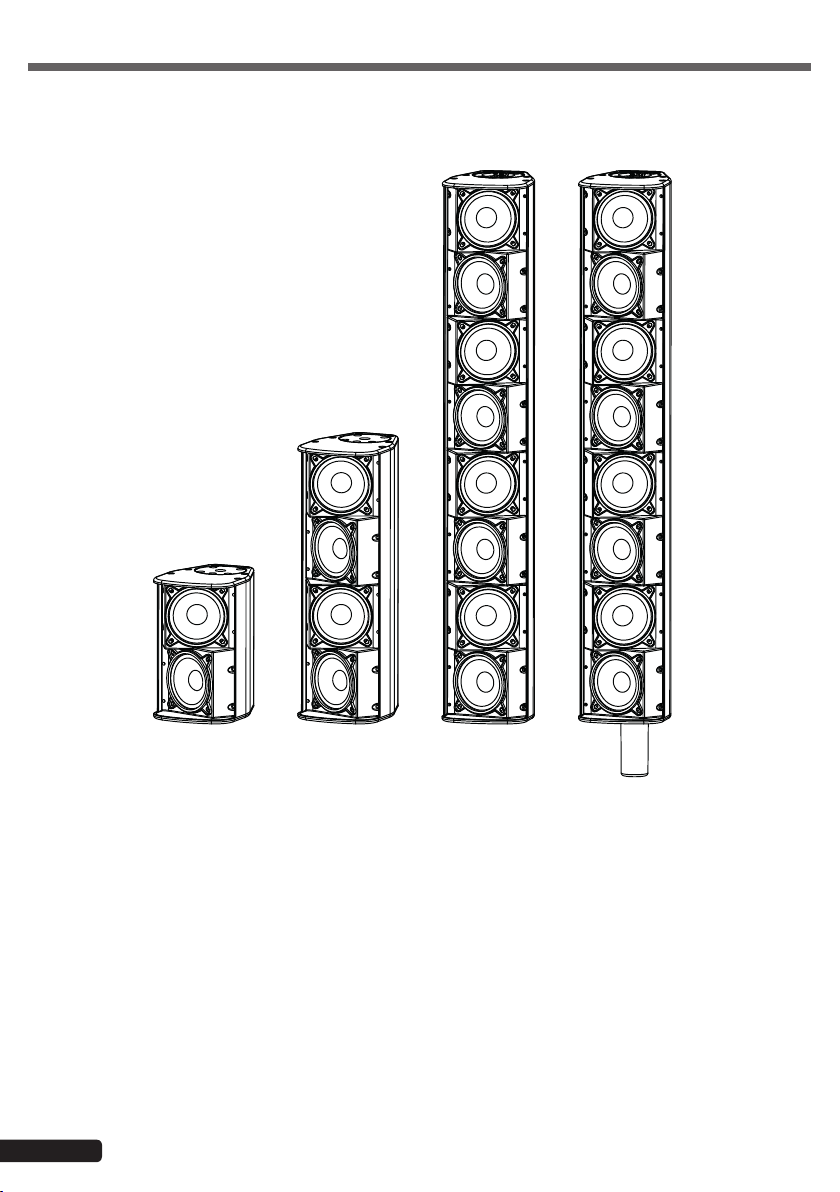

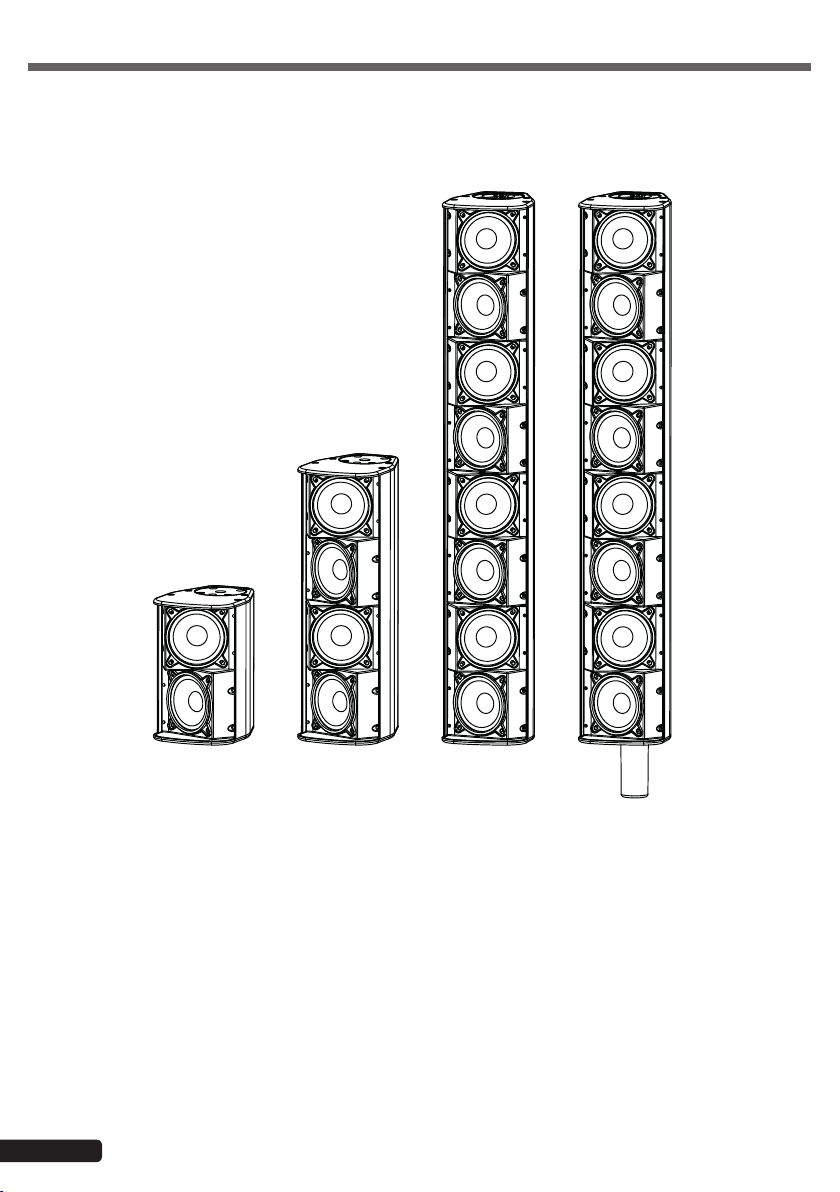

2 - 1 : Les enceintes colonnes
iLINE23/iLINE23w - H10752/H10934 2 HP 3 pouces - 40W - 16Ω iLINE43iLINE43w - H10754/H10936 4 HP 3 pouces - 80W - 8Ω iLINE83/iLINE83w - H10756/H10938 8 HP 3 pouces - 160W - 16Ω iLINE83B/iLINE83Bw - H10758/H10939 8 HP 3 pouces - 160W - 16Ω Embase connectrice
2 - Elements de la gamme iLINE (hors systèmes d'accroche et housses)

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 5

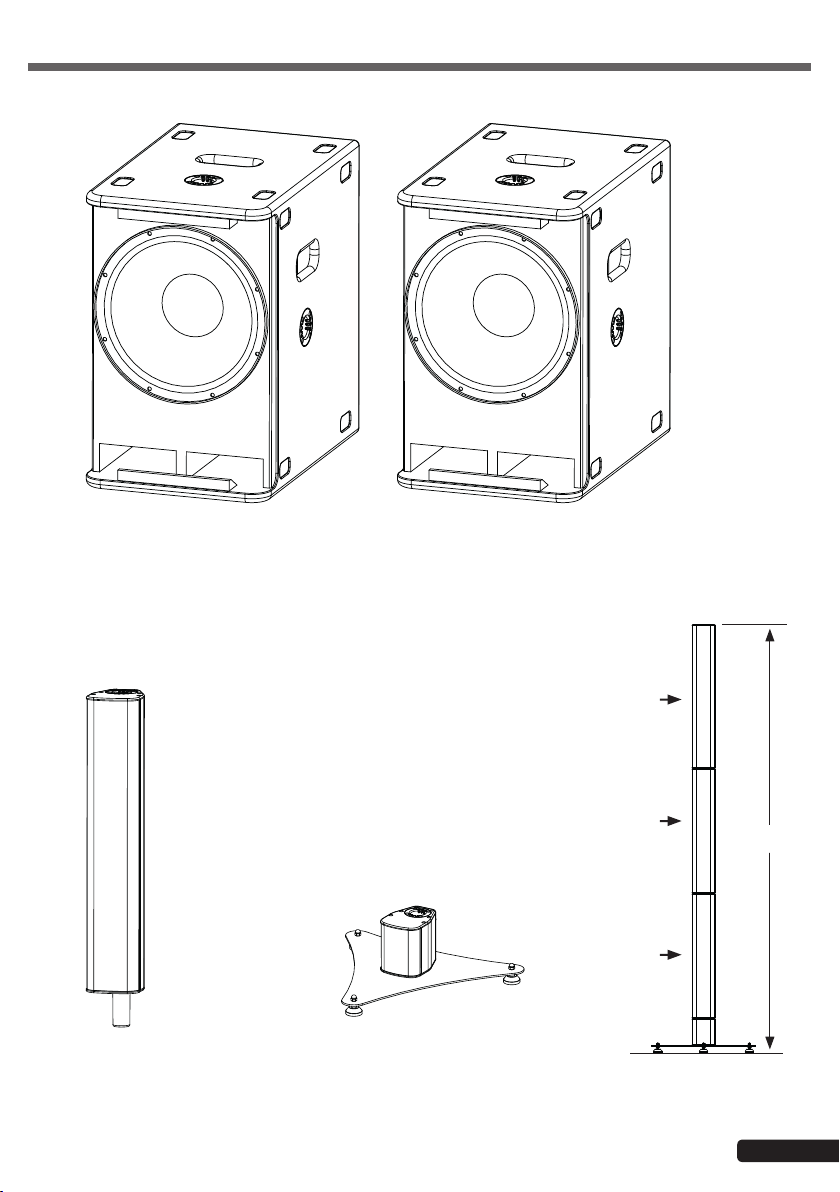

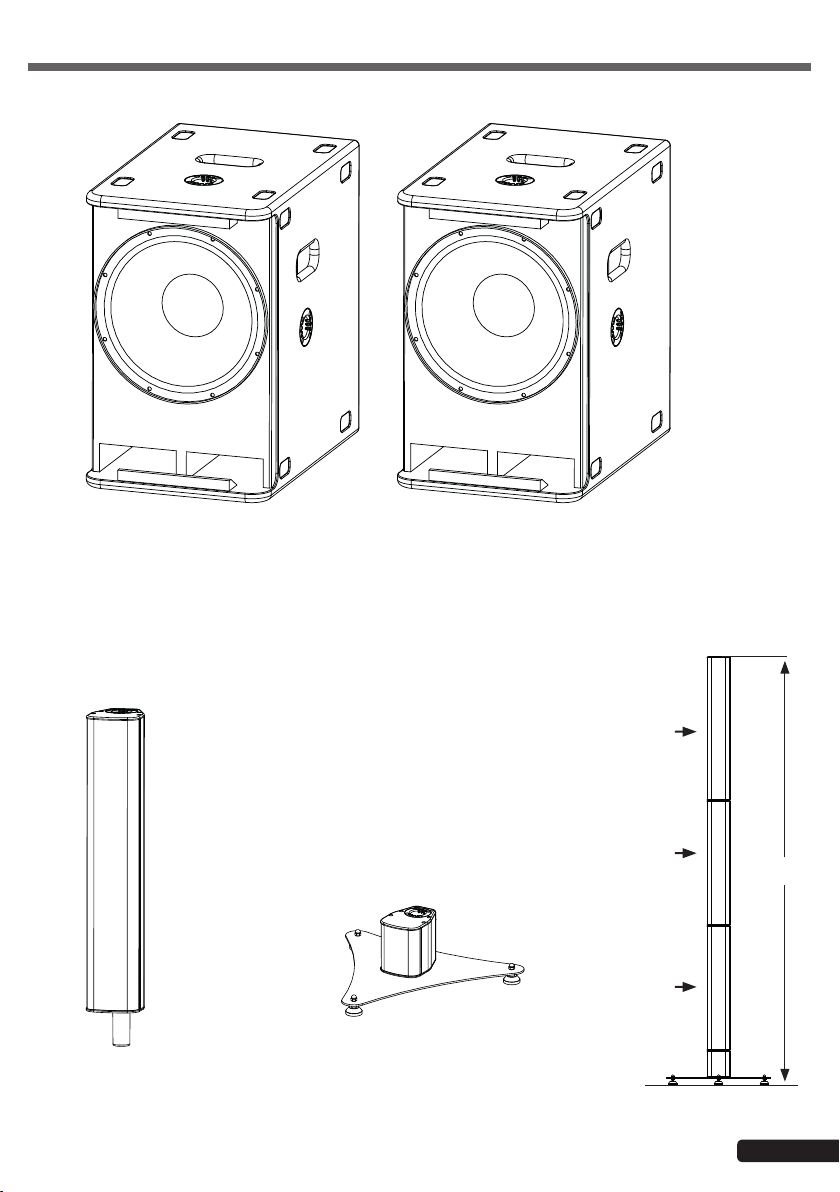

2 - 2 : Les caissons
2 - 3 : Les supports avec connecteurs intégrés
iLINEsub12A/iLINEsub12Aw - H10761/H10943
-Caisson actif 700W (basses) + 700W (Aigus) / 4Ω
-Sortie Speakon 4 points basses/large bande
-DSP paramétrable
-Entré / sortie alimentation Powercon
iLINEspace60/iLINEspace60w
H10759/H10942
-Rehausse 60cm pour iLINE83B
-Connexion du signal via les embases mâle et
femelle
iLINEbase/iLINEbasew
H10760/H10941
-Support à poser au sol pour
iLINEspace et iLINE83B
-Connecteur Speakon et embase
connectrice femelle
iLINEsub12P/iLINEsub12Pw - H10763/H10944
-Caisson passif 400W / 8Ω
-Entrée / sortie Speakon 4 points basses/large bande
iLINE83B
iLINEspace60
~2 m
iLINEspace60
Exemple d'utilisation

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 6

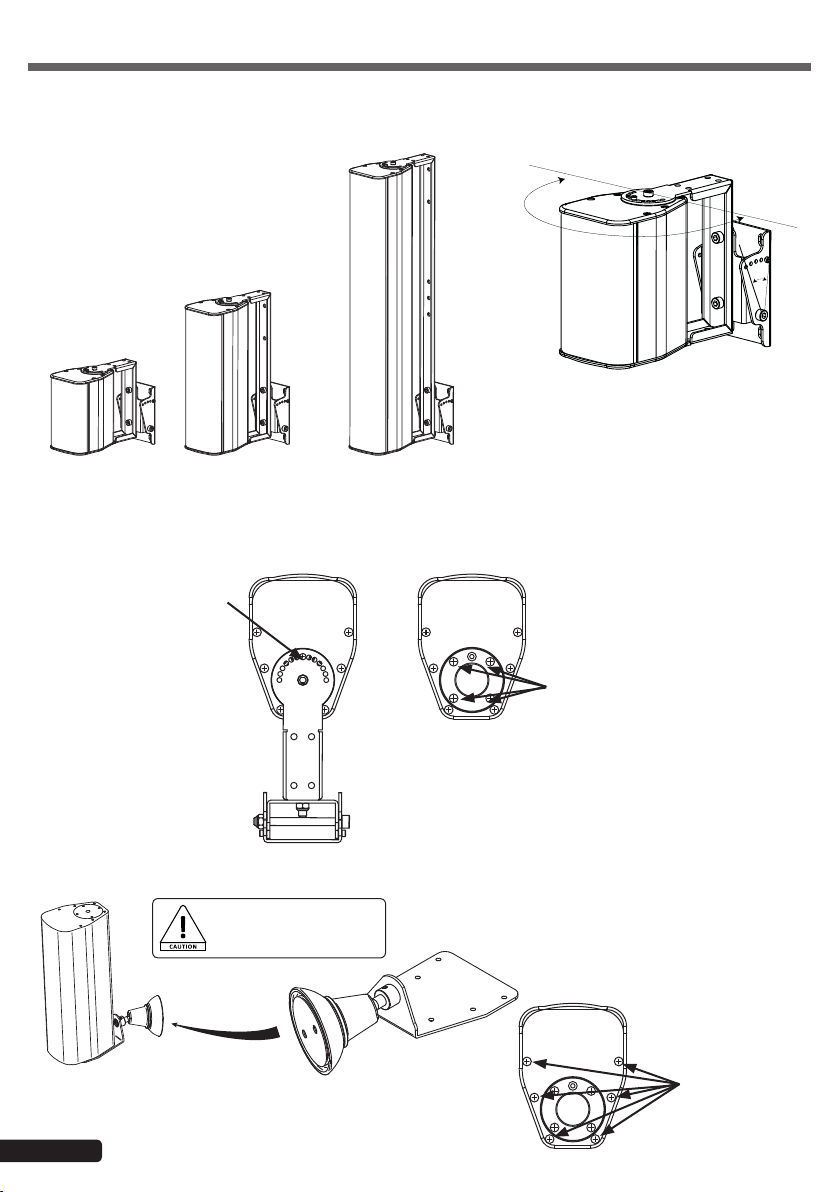

Ces lyres sont dédiées aux colonnes iLINE23, iLINE43 et iLINE83
Les colonnes étant livrées d'origine avec l'embase 35mm, il est nécessaire pour utiliser les lyres de démonter l'embase et de
la remplacer par la coupelle plate livrée.
2 - 4 : Les lyres d'accrochage murales
2 - 5 : iLINE24sup/iLINE24supw - H10773/H10945 : Support mural réglable pour iLINE23 et iLINE43
iLINE23sup - H10753
Lyre pour iLINE23
iLINE23supw - H10935
Lyre pour iLINE23w
iLINE43sup - H10755
Lyre pour iLINE43
iLINE43supw - H10937
Lyre pour iLINE43w
iLINE83sup - H10757
Lyre pour iLINE83
iLINE83supw - H10940
Lyre pour iLINE83w
Vis à retirer pour démonter l'embase
35mm.
Utilisez les mêmes vis pour fixer la
coupelle plate.
Vis à retirer.
Utilisez les
mêmes vis
pour fixer le
support.
Les lyres permettent un rotation
axiale de 180° par pas de 15°et une
inclinaison verticale de 30° par pas
de 8°
Pour installer ce support, retirez les 6
vis du dessous de l'enceinte, placez
le support et re positionnez les vis au
travers du support.
Ce support convient
uniquement aux enceintes
iLINE23 et iLINE43
Vis permettant de régler
l'orientation axiale de
l'enceinte.
180°
30°

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 7
3 - Les différents types d'utilisation

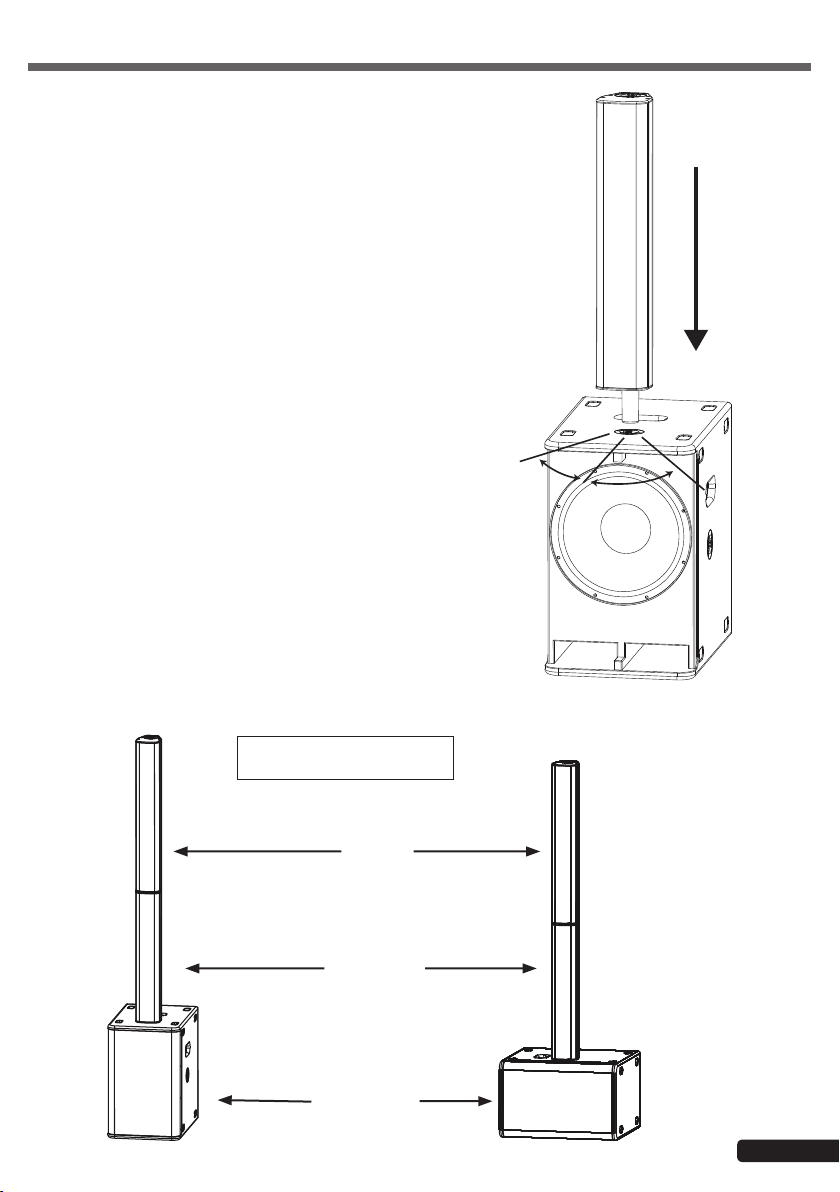

3 - 1 : Installation
3 - 2 : Différentes combinaisons
Mode 1
iLINE83B
iLINEspace60
iLINEsub12A
22,5° 22,5°
Avant toute chose, assurez vous que l'endroit sur lequel vous
disposez le système soit horizontal et stable.
Les caissons iLINEsub12A et iLINEsub12P peuvent être posés soit
verticalement soit horizontalement.
Si vous utilisez deux caissons (iLINEsub12A et iLINEsub12P), il est
recommandé de positionner le caisson iLINEsub12P au dessus du
caisson iLINEsub12A.
Raccordez alors les deux caissons à l'aide du câble Speakon/
Speakon référence iLINEcord60.
Positionnez ensuite la rehausse iLINEspace60 sur le caisson du
dessus.
Positionnez enfin la colonne iLINE83B.
Note : L'embase connectrice permet une rotation de plus ou moins
22,5° par rapport à l'axe du caisson.
Chaque caisson iLINEsub12A peut supporter au maximun:
- 1 caisson iLINEsub12P
- 2 enceintes colonnes iLINE83B
Puissance : 560W (1120W max.)
SPL max. : 121dB

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 8

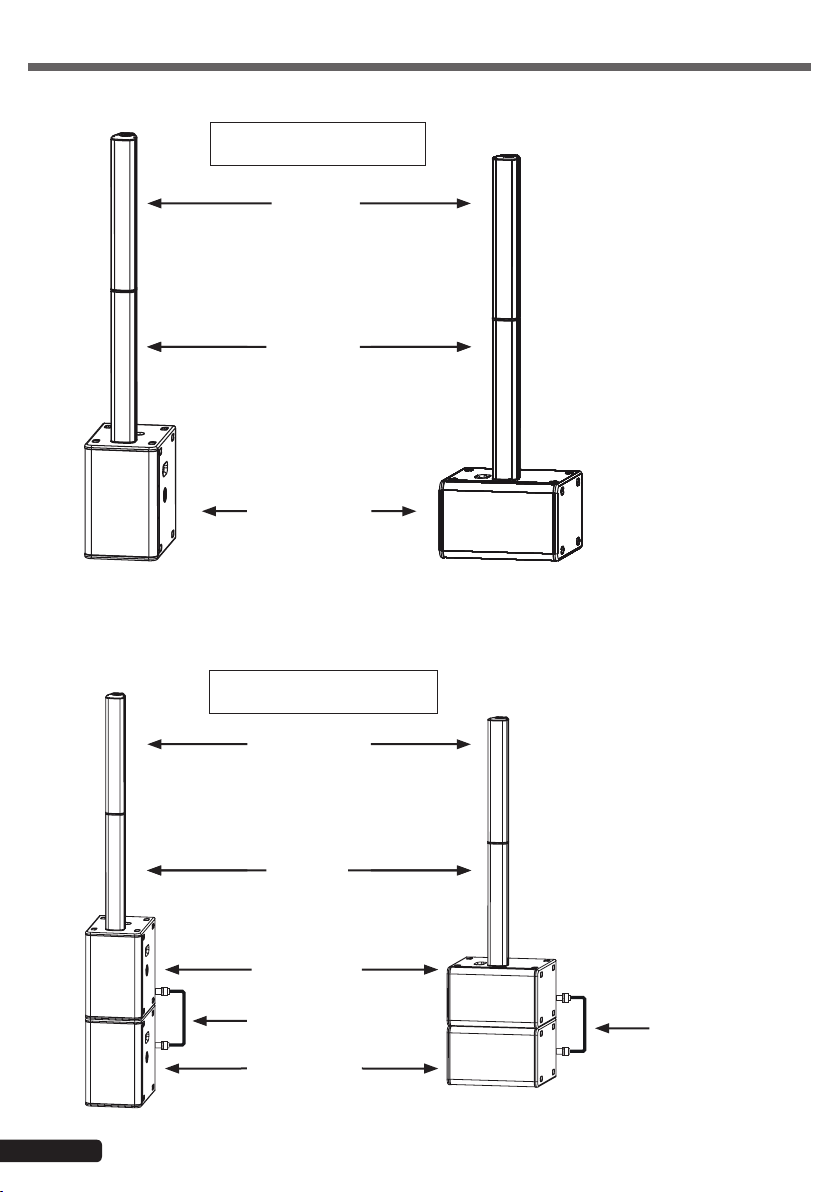

Mode 2
Mode 3
iLINE83B
iLINE83B
iLINE83B
iLINE83B
iLINEsub12A
iLINEsub12P
Cordon Speakon/Speakon
référence iLINEcord60 Cordon Speakon/
Speakon référence
iLINEcord60
iLINEsub12A
Puissance : 720W (1440W max.)
SPL max. : 123dB
Puissance : 1020W (2040W max.)
SPL max. : 127dB

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 9
3 - 2 : Raccordement au secteur
3 - 3 : Principes de raccordement à un signal de niveau ligne
La connectique utilisée pour le raccordement du
iLINEsub12A au secteur est de type Powercon©Neutrik®.
La fiche bleu est utilisée pour le raccordement au secteur.
La fiche grise est utiliée pour récupérer l'alimentation afin de
la propager à un autre caisson par exemple.
Attention : la puissance maximale autorisée sur la fiche de
sortie est de 20A (4600W sous 240V).
Le principe de câblage d'une fiche Powercon vous est
donné sur l'image ci-contre.
Mode mono en cascade
Secteur
Lecteur CD
Cordon XLR/XLR
Cordon PowerconIN/PowerconOUT

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 10
Mode Stéréo
SecteurSecteur
Lecteur CD
Instrument
Micro

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 11
IN / OUT
IN / OUT
MADE IN CHINA
IN / OUT
PIN 1+ : FULL RANGE +
PIN 1- : FULL RANGE -
PIN 2+ : SUBWOOFER+
PIN 2- : SUBWOOFER-
ATTENTION :
Risque de perte auditive
WARNING:
Risk of earing loss
PASSIVE SUBWOOFER
400W RMS / 8 Ohms
Mode double caisson
Large bande
Basses
Lorsque vous utilisez deux caissons
(iLINEsub12A et iLINEsub12P), vous devez
les raccorder entre eux à l'aide du cordon
iLINEcord60 optionnel.
Ce cordon est équipé de deux connecteurs
Speakon 4 points et est câblé comme suit :
-Broche 1+ : signal large bande positif
-Broche 1- : signal large bande négatif
-Broche 2+ : signal basses positif
-Broche 2- signal basses négatif
iLINEcord60 - H10764
Cordon Speakon 4 points 60 cm

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 12
UR485
Boîtier iLINEbox convertisseur
USB vers RJ45.
Ce boîtier est nécessaire si
vous souhaitez régler le DSP
intégré.
Le préset natif du DSP est
réglé d'usine pour assurer
un comportement optimal du
système.
ATTENTION : La modification des réglages du DSP peut entraîner des dommages irréversibles aux haut-parleurs.
La société Audiophony ne peut être tenue pour responsable en cas de mauvaises utilisations de ces réglages.

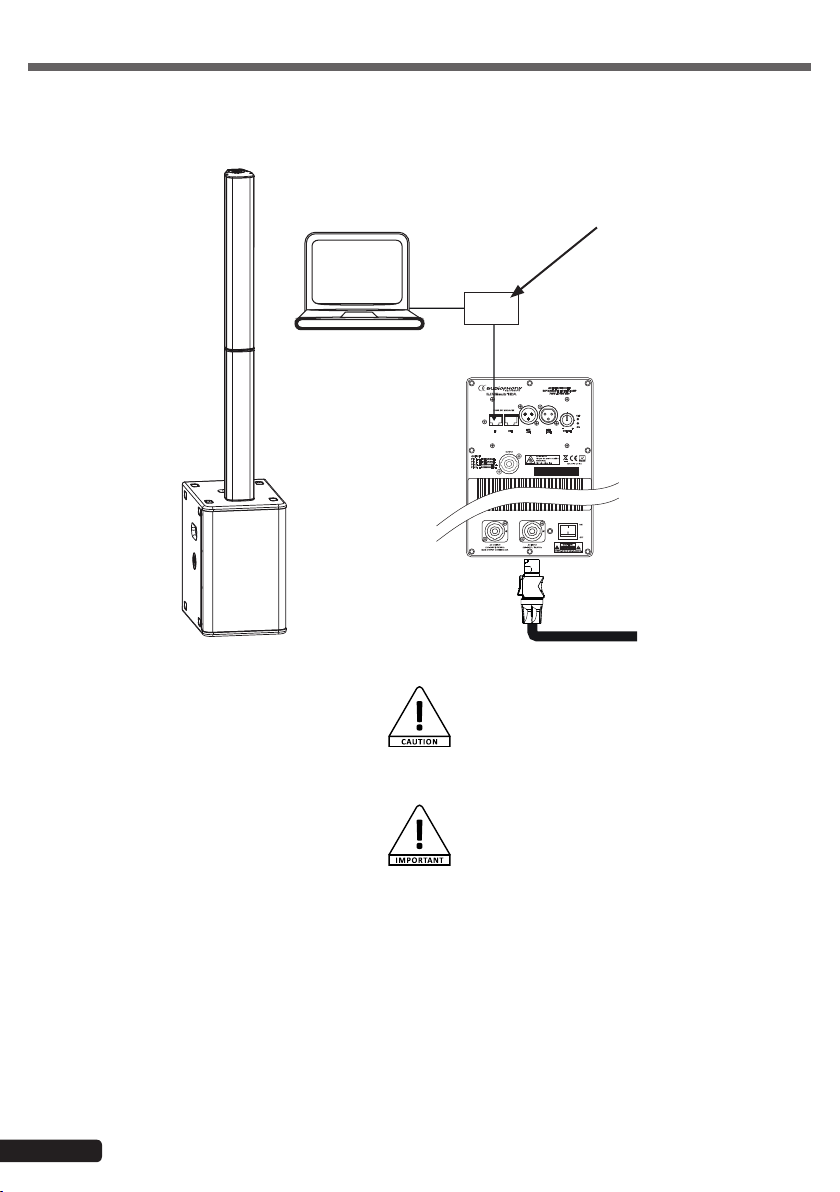

3 - 4 : Connexion à un ordinateur pour régler le DSP intégré
iLINEbox - H10762
Convertisseur USB > RJ45 pour
iLINEsub12A

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 13
Il existe deux housses de transport en option :
iLINEbag - H10767
Cette housse permet de transporter deux colonnes iLINE83B. Elle est équipée d'une cloison amovible pour éviter la friction
des deux enceintes l'une contre l'autre.
iLINEcov - H10768
Cette house permet de protéger les caissons iLINEsub12A et iLINEsub12P.
Entrée alimentation sur fiche Powercon IN
220/240V - 50/60Hz
Bouton de mise sous tension
LED's indicatrices :
-ON : S'allume lorsque le module est
sous tension
-CLIP : S'allume lorsque le niveau de
sortie est trop élevé
Entrée symétrique de niveau ligne sur XLR mâle.Sortie symétrique de niveau ligne sur XLR femelle.
Sortie alimentation sur fiche Powercon OUT
220/240V - 50/60Hz - 20A maximum
Sortie amplifiée câblée comme
suit :
Large bande :
Puissance 700W RMS / 4Ω
-Broche 1+ : Large bande +
-Broche 1- : Large bande -
Basses :
Puissance 400W RMS / 8Ω
-Broche 2+ : Basses +
-Broche 2- : Basses -
Entrée/sortie DSP sur fiche RJ45.
Protocole RS485.

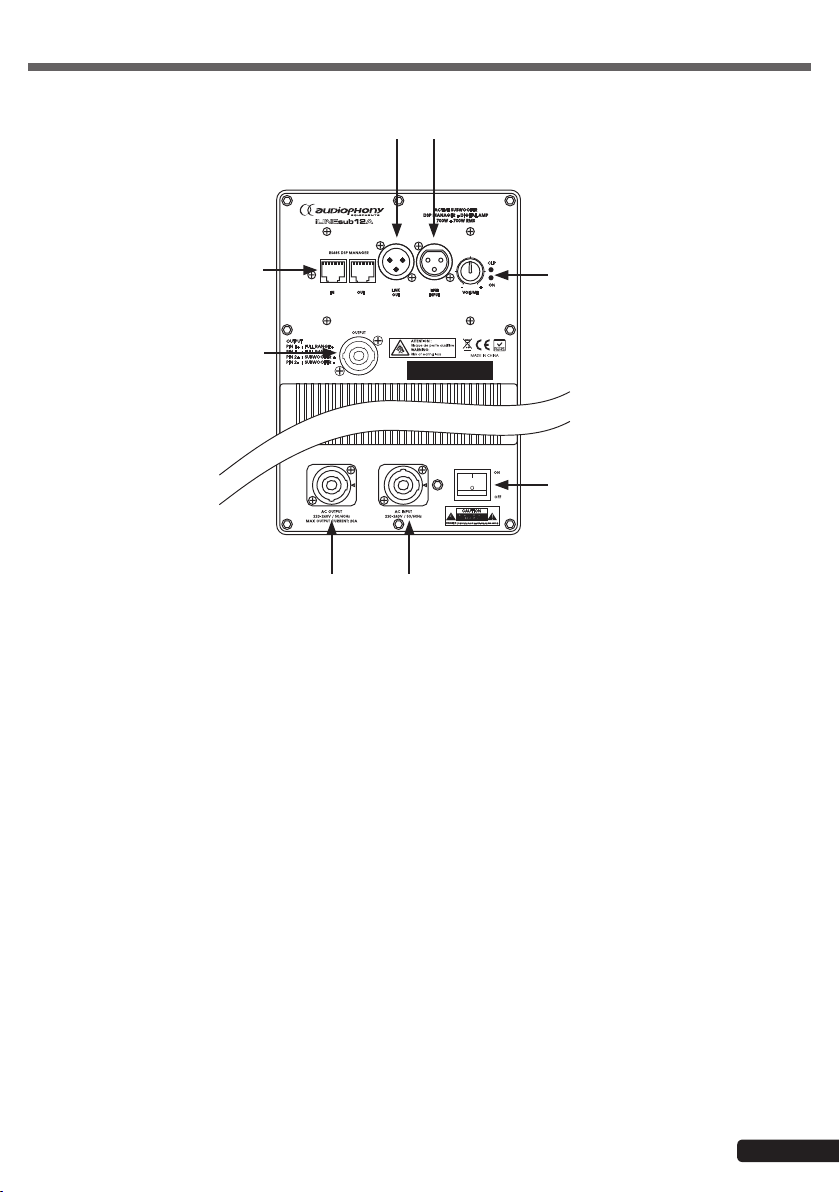

4 - Description du module d'amplification
5 - Housse de transport en option

Série iLINE - Système d'enceintes colonnes avec caissons actifs et passifs
Page 14
iLINE23 - H10752
iLINE23w - H10934
iLINE43 - H10754
iLINE43w - H10936
iLINE83 - H10756
iLINE83w - H10938
iLINE83B - H10758
iLINE83Bw - H10939
iLINEsub12P - H10763
iLINEsub12Pw - H10944
iLINEsub12A - H10761
iLINEsub12Aw - H10943
Puissance 40W RMS / 80W max. 80W RMS / 160W max. 160W RMS / 320W max. 160W RMS / 320W max. 400 W RMS - 800 W max. 700W / 4Ω+ 700W / 4Ω Réponse en fréquence 135 Hz - 17 KHz 135 Hz - 17 KHz 135 Hz - 17 KHz 135 Hz - 17 KHz 50 - 200 Hz 50 - 200 Hz Sensibilité axiale(1W/1m) 89 dB 92 dB 95 dB 95 dB 96 dB 96 dB SPL max. 108 dB 114 dB 120 dB 120 dB 125 dB 124 dB Impédance nominale 16Ω8Ω16Ω16Ω8Ω8Ω Haut-parleurs 2 x 3 pouces 4 x 3 pouces 8 x 3 pouces 8 x 3 pouces 12 pouces 12 pouces Dimensions 110 x 180 x 148,5 mm 110 x 350 x 148,5 mm 110 x 690 x 148,5 mm 110 x 770 x 148,5 mm 350 x 515 x 490 mm 350 x 515 x 490 mm Poids net 2,2 Kg 4 Kg 7,6 Kg 7,6 Kg 22 Kg 23,5 Kg Dispersion horizontale 115° 115° 115° 115° - - Dispersion verticale 20° 20° 20° 20° - - Connecteurs Entrée/Sortie Speakon Entrée/Sortie Speakon Entrée/Sortie Speakon Entrée/Sortie Speakon
Entrée/Sortie Speakon 4 points : - 1+/1- : Sortie large bande - 2+/2- : Sortie basses
Entrée : - XLR symétrique niveau ligne Sorties : - XLR symétrique niveau ligne - Speakon amplifiée Basses/ Aigus : - 1+/1- : Sortie large bande - 2+/2- : Sortie basses Alimentation : - Entrée / sortie sur Powercon : AC 220V-240V / 50/60Hz.20A DSP : - Entrée / sortie sur fiche RJ45
Amplification - - - - -
Puissance totale disponible 700+700 W RMS / 4Ω: Sorties large bande : 700W RMS / 4Ω. Sorties basses : 350W RMS / 8Ω. + 350W RMS / 8Ωinterne
Réglages - - - - -
Volume : Niveau général du système DSP : 28/56 bit, 50 MIPS Réglage du système via le logiciel fourni avec le boîtier iLINEbox référence 10762
6 - Caractéristiques techniques

iLINE Series - Column speakers system with active and passive subwoofers
Page 15
1 - Please read carefully :
We strongly recommend to read carefully and understand the safety instructions before
attempting to operate this unit.
2 - Please keep this manual :
We strongly recommend to keep this manual with the unit for future reference.
3 - Operate carefully this product :
We strongly recommend to take into consideration every safety instruction.
4 - Follow the instructions:
Please carefully follow each safety instruction to avoid any physical harm or property
damage.
5 - Avoid water and wet locations :
Do not use this product in rain, or near washbasins or other wet locations.
6 - Installation :
We strongly encourage you to only use a fixation system or support recommended
by the manufacturer or supplied with this product. Carefully follow the installation
instructions and use the adequate tools.
Always ensure this unit is firmly fixed to avoid vibration and slipping while operating
as it may result in physical injury.
7 - Ceiling or wall installation :
Please contact your local dealer before attempting any ceiling or wall installation.
8 - Ventilation :
The cooling vents ensure a safe use of this product, and avoid any overheating risk.
Do not obstruct or cover these vents as it may result in overheating and potential
physical injury or product damage. This product should never been operated in a
closed non-ventilated area such as a flight case or a rack, unless cooling vents are
provided for the purpose .
9 - Heat exposure :
Sustained contact or proximity with warm surfaces may cause overheating and product
damages. Please keep this product away from any heat source such as a heaters,
amplifiers, hot plates, etc...
1 - Safety information
This symbol signals an important safety precaution.
The CAUTION symbol signals a risk of product deterioration.
The WARNING symbol signals a risk to the user’s physical integrity.
The product may also be damaged.
Important safety information
Symbols used
Any maintenance procedure must be performed by a CONTEST
authorised technical service. Basic cleaning operations must tho-
roughly follow our safety instructions.
This product contains non-isolated electrical components. Do not
undertake any maintenance operation when it is switched on as it
may result in electric shock.
This unit is intended for indoor use only. Do not use it in a wet, or
extremely cold/hot locations. Failure to follow these safety instruc-
tions could result in fire, electric shock, injury, or damage to this
product or other property.
WARNING : This unit contains no user-serviceable parts. Do not open the
housing or attempt any maintenance by yourself. In the unlikely even your unit may
require service, please contact your nearest dealer.
In order to avoid any electrical malfunction, please do not use any multi-socket, power
cord extension or connecting system without making sure they are perfectly isolated
and present no defect.
Recycling your device
• As HITMUSIC is really involved in the
environmental cause, we only commercialise
clean, ROHS compliant products.
• When this product reaches its end of life,
take it to a collection point designated by local
authorities. The separate collection and recycling
of your product at the time of disposal will help
conserve natural resources and ensure that it is
recycled in a manner that protects human health
and the environment.
Instructions and recommendations
10 - Electric power supply :
This product can only be operated according to a very specific voltage. These
information are specified on the label located at the rear of the product.
11 - Power cords protection:
Power-supply cords should be routed so that they are not likely to be walked on or
pinched by items placed upon or against them, paying particular attention to cords at
lugs, convenience receptacles and the point where they exit from the fixture.
12 - Cleaning precautions :
Unplug the product before attempting any cleaning operation. This product should be
cleaned only with accessories recommended by the manufacturer. Use a damp cloth
to clean the surface. Do not wash this product.
13 - Long periods of non use :
Disconnect the unit’s main power during long periods of non use.
14 - Liquids or objects penetration :
Do not let any object penetrate this product as it may result in electric shock or fire.
Never spill any liquid on this product as it may infiltrate the electronic components
and result in electric shock or fire.
15 - This product should be serviced when :
Please contact the qualified service personnel if :
- The power cord or the plug has been damaged.
- Objects have fallen or liquid has been spilled into the appliance.
- The appliance has been exposed to rain or water.
- The product does not appear to operate normally.
- The product has been damaged.
16 - Inspection/maintenance :
Please do not attempt any inspection or maintenance by yourself. Refer all servicing
to qualified personnel.
17 - Operating environment :
Ambient temperature and humidity: +5 - +35°C, relative humidity must be less than
85% (when cooling vents are not obstructed).
Do not operate this product in a non-ventilated, very humid or warm place.
Sound levels
Our audio solutions deliver important sound pressure levels
(SPL) that can be harmful to human health when exposed
during long periods. Please do not stay in close proximity
of operating speakers.

iLINE Series - Column speakers system with active and passive subwoofers
Page 16
2 - 1 : Column speakers
iLINE23/iLINE23w - H10752/H10934 2 x3" Loudspeaker - 40W - 16Ω iLINE43/iLINE43w - H10754/H10936 4 x3" Loudspeaker - 80W - 8Ω iLINE83/iLINE83w - H10756/H10938 8 x3" Loudspeaker - 160W - 16 Ω iLINE83B/iLINE83Bw - H10758/H10939 8 x3" Loudspeaker - 160W - 16Ω Baseplate connector
2 - iLINE series components (except fixation systems and covers)

iLINE Series - Column speakers system with active and passive subwoofers
Page 17
2 - 2 : Subwoofers
2 - 3 : Support systems with built-in connectors
iLINEsub12A/iLINEsub12Aw - H10761/H10943
-700W + 700W / 4ΩActive subwoofer
-4-point Speakon input / output lowband/and full range
-Costumizable DSP
-Powercon power input/output
iLINEspace60/iLINEspace60w
H10759/H10942
-60cm Extension for iLINE83B
-Signal connection via male and female
baseplates
iLINEbase/iLINEbasew H10760/
H10941
-Ground support for iLINEspace and
iLINE83B
-Speakon connector and female
baseplate connector
iLINEsub12P/iLINEsub12Pw - H10763/H10944
-400W / 8ΩPassive subwoofer
-4-point Speakon input / output bass/full range
iLINE83B
iLINEspace60
~2 m
iLINEspace60
Sample configuration

iLINE Series - Column speakers system with active and passive subwoofers
Page 18
These brackets are designed for iLINE23, iLINE43 and iLINE83 column speakers
These speakers are supplied with a 35mm baseplate, which needs to be changed in order to fit these wall brackets.
2 - 4 : Wall brackets
iLINE23Sup - H10753
Bracket for iLINE23
iLINE23supw - H10935
Bracket for iLINE23w
iLINE43Sup - H10755
Bracket for iLINE43
iLINE43supw - H10937
Bracket for iLINE43w
iLINE83Sup - H10757
Bracket for iLINE83
iLINE83supw - H10940
Bracket for iLINE83w
Tightening screw to be removed to
change the 35mm baseplate.
The same screw can be used to secure
the adequate baseplate
These brackets allow a 180° horizontal
rotation by 15° increments and a 30°
vertical rotation by 8° increments
Tightening screw allowing to
adjust the orientation
180°
30°
2 - 5 : iLINE24sup/iLINE24supw - H10773/H10945 : Adjustable wall mount for iLINE23 et iLINE43
Tightening screw to
be removed.
The same screw
can be used to
secure the wall
mount.
To install this wall mount, remove the 6
screws from the bottom of the speaker,
place the wall mount and reposition the
screws through the bracket.
This wall mount is only
suitable for iLINE23 and
iLINE43

iLINE Series - Column speakers system with active and passive subwoofers
Page 19
3 - Installation and use
3 - 1 : Installation
3 - 2 : Various configurations
Mode 1
iLINE83B
iLINEspace60
iLINEsub12A
22,5° 22,5°
Please make sure you are using an even and stable surface.
iLINEsub12A and iLINEsub12P subwoofers can be set either
horizontally or vertically.
We recommend to position your iLINEsub12P on top of your
iLINEsub12A if you decide to use two subwoofers (iLINEsub12A
and iLINEsub12P)Connect the two subwoofers together using the
Speakon/Speakon cable reference iLINEcord60.
Place the iLINEspace60 on top, then finally place your iLINE83B.
Note The baseplate allows a rotation from the subwoofer of
approximately 22,5°.
Each iLINEsub12A subwoofer can handle (maximum):
- 1 iLINEsub12P subwoofer
- 2 iLINE83B column speakers
Power : 560W (1120W max.)
Max. SPL : 121dB

iLINE Series - Column speakers system with active and passive subwoofers
Page 20
Mode 2
Mode 3
iLINE83B
iLINE83B
iLINE83B
iLINE83B
iLINEsub12A
iLINEsub12P
Speakon/Speakon cable
reference iLINEcord60 Speakon/Speakon
cable reference
iLINEcord60
iLINEsub12A
Power : 720W (1440W max.)
Max. SPL : 123dB
Power : 1020W (2040W max.)
Max. SPL : 127dB
