AUDIOropa xepton-NX RX User manual

DE
EN
User manual
FR
Mode d’emploi
Seite 2
Page 22
Page 12
Bedienungsanleitung
xepton-NX RX Empfänger
xepton-NX RX Receiver
xepton-NX RX Récepteur
NL
Gebruiksaanwijzing
xepton-NX RX Ontvanger
IT
Pagina 42
ES
Página 52
Istruzioni per l’uso
xepton-NX RX Ricevitore
Instrucciones de servicio
xepton-NX RX Receptor
Pagina 32
xepton-NX RX
Tour Guide System

Deutsch 2
1. Allgemeine Information
1.1 Einführung
Vielen Dank für den Kauf von »xepton-NX«! Sie
haben sich dabei für ein modernes und zuverläs-
siges System entschieden. Bitte lesen Sie diese
Bedienungsanleitung aufmerksam durch, um
mit allen Möglichkeiten des Systems vertraut zu
werden.
»xepton-NX« ist ein ideales System für Gruppen-
anwendungen - vom einfachen Dialog bis hin zu
Dolmetscher-, Team-Teaching- und Konferenz-
systemen.
Leicht und schlank im Design vereint es Qualität
und Vielseitigkeit mit Bedienungsfreundlichkeit
und dem neuesten Stand der Funktechnologie.
1.2 Lieferumfang xepton-NX RX
Überprüfen Sie bitte, ob alle nachfolgend aufge-
führten Teile enthalten sind:
- xepton-NX RX
- In-Ear-Ohrhörer ER-01
- Gürtelclip BC-1
- USB-Ladegerät
- Trageschlinge
- Bedienungsanleitung
- Garantiekarte
Sollten Teile fehlen, wenden Sie sich bitte an den
Fachhändler oder direkt an den Hersteller.

Deutsch 3
1.3 Hauptmerkmale
- 863-865 MHz-Übertragung
- Reichweite bis zu 80 m
- Digitale Signalübertragung
- Verschlüsselbare Übertragung
- Bis zu 10 Stunden Betriebszeit pro
Akkuladung
- Komfortables Laden über Micro-USB oder
direkt über den Ladeschacht der als Zubehör
erhältlichen Ladestationen und -Koffer
1.4 Lieferbares Zubehör
- xepton Akku A-5260-0
- USB-Netzteil A-5262-0
- ER-01 In-Ear-Ohrhörer A-5280-0
- EHE-01 Einseitiger Bügelohrhörer A-5281-0
- Induktive Teleschlinge A-4927-0
- AM-01 Armhalterung A-5292-0
Weiteres Zubehör ist erhältlich. Siehe hierzu auch
Seite 7, Teil 3. »Stromversorgung/Aufladen«

Deutsch 4
2. Xepton-NX RX Empfänger
2.1 Elemente und Anzeigen
Ladestatus-LED
MODE-Taste
Ein/Aus-
Schalter
Ausgang »EAR1«
USB-Anschluss
LCD-Anzeige
Ausgang »EAR2«
-Taste -Taste
Rückseite:
Ladekontakte

Deutsch 5
Bedienung
2.2 Ein- und Ausschalten
Schieben Sie den Ein/Aus-Schalter nach oben
Richtung »ON« um das Gerät einzuschalten.
Die LCD-Anzeige leuchtet auf und zeigt die
aktuelle Kanalnummer sowie den Batteriesta-
tus an.
Um das Gerät nach Gebrauch auszuschalten:
Schieben Sie den Ein/Aus-Schalter nach unten.

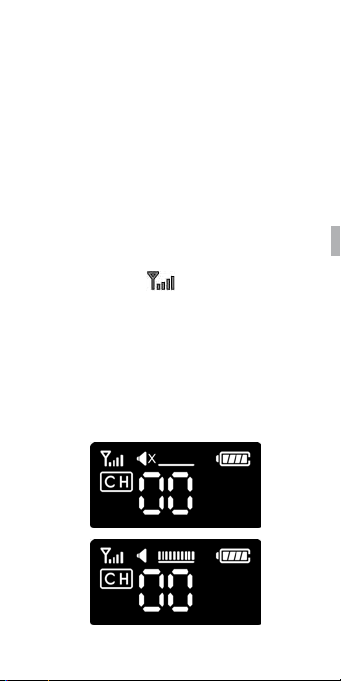

2.3 Empfangen
Nach dem Einschalten ist das Gerät empfangs-
bereit. Das Symbol zeigt die Stärke des ein-
gehenden Signals an.
2.4 Lautstärke einstellen
Die Lautstärke kann über 6 Stufen (Stumm bis
maximal) eingestellt werden. Drücken Sie bei ein-
geschaltetem Gerät die »«und »«-Tasten um
die Lautstärke nach Belieben einzustellen.

Deutsch 6
2.5 Ausgänge »EAR1« und »EAR2«
Die mitgelieferten Ohrhörer ER-01 können wahl-
weise an den Ausgängen »EAR1« oder »EAR2«
eingesteckt werden.
Das 3,5 mm Klinkenformat erlaubt den Anschluss
verschiedenster Wiedergabegeräte, wie Ohrhö-
rer, Kopfhörer, Teleschlingen aber auch eine Ver-
bindung zu Verstärkern usw.
Eine gleichzeitige Belegung beider Ausgänge ist
möglich, jedoch kann die Lautstärke nicht nach
Ausgang getrennt eingestellt werden.
2.6 Kanal auswählen
Schalten Sie das Gerät ein und halten Sie die
MODE-Taste ca. 3 Sekunden lang gedrückt.
Das »CH«-Symbol innerhalb der LCD-Anzeige
beginnt zu blinken. Wählen Sie eine Kanalnummer
von 0-7 unter Verwendung der »«und »«-Tas-
ten aus. Warten Sie nach der Auswahl 3 Sekunden
um die Auswahl zu übernehmen.
Bitte beachten Sie:
Der Empfänger muss auf die gleiche Kanalnum-
mer wie der zu empfangende Sender eingestellt
sein.

Deutsch 7
3. Stromversorgung / Auaden
Das Gerät besitzt einen Lithium-Ionen-Akku mit
3,7 V / 1100 mAh. Es bestehen 2 Möglichkeiten
das Gerät zu laden:
1. Stecken Sie zum Laden des Akkus das
USB-Kabel in die USB-Buchse des RX und ver-
binden Sie das Kabel mit einem regulären
USB-Anschluss (PC, Notebook, USB-Netzteil,
Powerbank).
Bei den nachfolgend aufgeführten Ladekoffern
erfolgt die Aufladung über den Anschluss von
USB-Kabeln:
- MCB-10 10-Fach-Ladekoffer (USB) A-5252-0
- CB-20 20-Fach-Ladekoffer (USB) A-5251-0
2. Stellen sie den RX in einen der Ladeschäch-
te der folgenden Ladevorrichtungen:
- CS-2 2-Fach-Ladestation A-5257-0
- CS-20 20-Fach-Ladestation A-5256-0
- DC-20 20-Fach-Ladekoffer A-5253-0
- DC-40 40-Fach-Ladekoffer A-5254-0
Die Ladestatus-LED leuchtet während des La-
devorgangs. Bei erfolgter, vollständiger Ladung
schaltet sich die LED aus.

Deutsch 8
3.1 Verschlüsselung
Sollte die Anwendung von Xepton-NX Diskretion
erfordern, wie zum Beispiel in Gerichtsgebäuden
oder bei privaten Sitzungen, so kann die Kom-
munikation zwischen Sendern und Empfängern
verschlüsselt werden. Fremde Xepton-NX-Geräte
können dann nicht mehr an der Kommunikation
teilnehmen.
Hierzu müssen Grundeinstellungen an den betei-
ligten Geräten geändert werden - bitte kontaktie-
ren Sie diesbezüglich Ihren autorisierten AUDIO-
ropa-Händler.
4. Technische Daten xepton-NX RX
Gerätetyp Empfänger
Abmessungen 85 x 50 x 15 mm (H x B x T)
Gewicht 66 g
Funkfrequenz: 863-865 MHz
Frequenzgang 100 Hz - 14 kHZ
Verzögerung < 50 ms
Stromversorgung LI-ION 3,7 V / 1100 mAh
Empfangszeit Durchschnittlich 10 h
Technische Änderungen vorbehalten.

Deutsch 9
Konformität
Dieses Gerät erfüllt die Anforderungen folgender
EU-Richtlinien:
- 2011/65/EG RoHS-Richtlinie
- 2014/53/EG RED-Richtlinie
- 2002/96/EG WEEE-Richtlinie
Die Konformität mit den o. a. Richtlinien wird
urch das CE-Zeichen auf dem Gerät bestätigt.
Die vollständige CE Konformitätserklärung steht
im Internet unter www.humantechnik.com zur
Verfügung.
Wartung und Pege
Alle xepton-NX Geräte sind wartungsfrei.
Bei Verschmutzung sollten Sie die Geräte ge-
legentlich mit einem weichen, angefeuchteten
Tuch reinigen.
Verwenden Sie niemals Alkohol, Verdünner oder
andere organische Lösungsmittel.
Setzen Sie die Geräte bitte nicht über längere Zeit
direkter Sonneneinstrahlung aus und schützen
diese darüber hinaus vor großer Hitze, Feuch-
tigkeit oder starker mechanischer Erschütterung.
Achtung: Die Geräte sind nicht gegen Spritzwas-
ser geschützt. Stellen Sie keine mit Flüssigkeit
gefüllten Gegenstände, z.B. Vasen, neben
die Geräte. Ebenfalls dürfen keine offenen
Brandquellen, wie z.B. brennende Kerzen, in die
unmittelbare Nähe der Geräte gestellt werden.

Deutsch 10
Garantie
Alle xepton-NX Geräte weisen eine hohe Be-
triebssicherheit auf. Sollten trotz sachgerechter
Bedienung Störungen auftreten, setzen Sie sich
bitte mit Ihrem Fachhändler in Verbindung oder
wenden Sie sich direkt an den Hersteller.
Die Garantieleistung umfasst die kostenlose
Reparatur sowie den kostenlosen Rückversand.
Das Einsenden sollte möglichst in der Original-
verpackung erfolgen, werfen Sie diese daher
während der Garantiezeit nicht weg.
Die Garantie verfällt bei Schäden, die durch
unsachgemäße Behandlung oder Reparaturver-
suchen von nicht autorisierten Personen (Zerstö-
rung des Gerätesiegels) herbeigeführt wurden.
Garantiereparaturen werden nur bei Einsendung
der ausgefüllten Garantiekarte und einer Kopie
der Rechnung/Kassenbeleg des Fachhändlers
durchgeführt.
Die Gerätenummer muss in jedem Fall mit an-
gegeben werden.

Deutsch 11
Entsorgung von gebrauchten elektrischen
schen und elektronischen Geräten (anzu-
wenden in den Ländern der Europäischen
Union und anderen europäischen Ländern mit ei-
nem separaten Sammelsystem für diese Geräte).
Das Symbol auf dem Produkt oder seiner Verpa-
ckung weist darauf hin, dass dieses Produkt nicht
als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recy-
cling von elektrischen und elektronischen Gerä-
ten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling hilft den
Verbrauch von Rohstoffen zu verringern.
Weitere Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrer Gemeinde, den
kommunalen Entsorgungsbetrieben oder dem
Geschäft, in welchem Sie das Produkt gekauft
haben.

English 12
1. General information
1.1 Introduction
Thank you very much for choosing »xepton-NX«!
You have opted for a modern and reliable com-
munication system. Please read this manual ca-
refully to familiarise yourself with all the features
this system offers.
»xepton-NX« is an ideal system for application
within groups – ranging from simple dialogue to
interpreter-, team-teaching- and conference sys-
tems.
Slim and light-weight in design, it combines qua-
lity and versatility with easy use and state-of-the-
art radio technology.
1.2 Scope of delivery xepton-NX RX
Please check if all of the following components
are included:
- xepton-NX RX
- In-Ear earphones ER-01
- belt clip BC-01
- USB-charger
- neck strap
- user manual
- warranty card
Should any parts be missing, please contact your
dealer or the manufacturer directly.

English 13
1.3 Main Features
- 863-865 MHz transmission
- Transmission range of up to 80 m
- Digital transmission
- Encryptable transmission
- Up to 10 hours of use per battery charge
- Convenient charging by Micro-USB or via
charging stations and -cases
1.4 Available accessories
- xepton rechargeable battery A-5260-0
- USB power supply unit A-5262-0
- ER-01 In-ear earphones A-5280-0
- EHE-01 one-sided earphone A-5281-0
- Inductive neckloop A-4927-0
- AM-01 arm strap holder A-5292-0
Further accessories are available. Please also re-
fer to page 18, part 3 »Power supply / recharge«

English 14
2. Xepton-NX RX Receiver
2.1 Controls and displays
ON/OFF switch
USB jack
Reverse side:
Charger contacts
MODE-Button
Audio output »EAR1«
LC-Display
Audio output »EAR2«
-button -button
charging status LED

English 15
How to use
2.2 Power ON / OFF
Slide the ON/OFF switch upwards to switch the
device on. The LC-display will light up and the
currently selected channel number is shown.
To switch the device off after use: Slide the ON/
OFF switch back to the lower position.
2.3 Reception
Reception will start as soon as the device is swit-
ched on. The symbol indicates the incoming
signal strength.
2.4 Volume up / down
The volume can be adjusted through 6 levels
from muted to maximum. On the powered-up de-
vice, press the »«and »« buttons to adjust the
volume as desired.

English 16
2.5 Audio outputs »EAR1« and »EAR2«
The earphones ER-01 (included) can be plugged
into any of the outputs »EAR1« or »EAR2«.
The 3,5 mm audio jack makes it possible to
connect various audio reproduction equipment,
such as earphones, headphones, neckloops but
also audio amplifiers and more.
A simultaneous use of both outputs is possible
but the volume cannot be adjusted separately.
2.6 Channel selection
Switch the device on and press the MODE-button
for 3 seconds.
The symbol »CH« in the display will blink. Select
a channel of 0-7 by pressing the »«and »«
buttons. After the selection, wait for 3 seconds to
set the selected channel number.
Please note:
Transmitters and receivers must be set to the
same group number if they are to communicate
with each other.

English 17
3. Power supply / recharge
The device has a rechargeable lithium-ion bat-
tery of 3,7 V / 1100 mAh. There are two possibili-
ties for recharging the battery:
1. To charge the battery, plug the USB charging
cable into the USB jack of the RX and connect
it to a regular USB port (computer, laptop, USB
power supply, power bank).
The following charger cases charge via USB ca-
bles:
- MCB-10 10bay charger case (USB) A-5252-0
- CB-20 20bay charger case (USB) A-5251-0
2. Place the RX in one of the charging docks of
the following chargers (drop-in charging):
- CS-2 2bay charging station A-5257-0
- CS-20 20bay charging station A-5256-0
- DC-20 20bay charger case A-5253-0
- DC-40 40bay charger case A-5254-0
The charging status LED is illuminated during
recharge. The LED switches off when the bat-
tery is fully loaded.

English 18
3.1 Encryption
If the use of Xepton-NX requires discretion, such
as in court buildings or during private sessions,
the communication between transmitter and
receiver can be encrypted. Other Xepton-NX de-
vices can then no longer participate in the com-
munication.
For this purpose, basic settings on the involved
devices must be changed - please contact your
authorized AUDIOropa dealer.
4. Specications xepton-NX RX
Device type: Receiver
Dimensions: 85 x 50 x 15 mm (H x W x D)
Weight: 66 g
Frequency: 863-865 MHz
Frequency response: 100 Hz - 14 kHZ
Latency: < 50 ms
Power: LI-ION 3,7 V / 1100 mAh
Listening time: 10 hours typical
Specifications subject to change.

English 19
Conformity
This device satisfies the following EU directives:
- 2011/65/EC RoHS directive
- 2014/53/EC RED directive
- 2002/96/EC WEEE directive
Compliance with the directives listed above is
confirmed by the CE seal on the device.
The complete CE compliance declaration is avai-
lable on the internet at www.humantechnik.com.
Maintenance and care
All »xepton-NX«-devices do not require any
maintenance. If they become dirty, simply wipe
them clean with a soft, damp cloth.
Never use spirits, thinners or other organic sol-
vents. Do not expose them to full sunlight.
In addition, they must be protected against exces-
sive heat, moisture and severe mechanical shocks.
Note: These products are not protected against
splash water. Do not place any containers filled
with water or anything with an open flame, such
as a lit candle, above or near the products.

English 20
Warranty
All »xepton-NX«-devices are very reliable pro-
ducts. Should a malfunction occur despite the
unit having been set up and operated correctly,
please contact your dealer or the manufacturer
directly.
This warranty covers the repair of the product
and returning it to you free of charge. It is recom-
mended that you send in the product in its ori-
ginal packaging, so keep the packaging for the
duration of the warranty period.
The warranty does not apply to damage caused
by incorrect handling or attempts to repair the
unit by unauthorised persons (destruction of the
seal on the unit).
Repairs will only be carried out under warranty if
the completed warranty card is returned accom-
panied by a copy of the dealer’s invoice/till receipt.
Always specify the product serial number in
any event.
