Aurora AU-A1BTBRDG User manual
MODEL
/ REFERENCE / ARTIKELNR / MODELO / AU-A1BTBRDG
INPUT VOLTAGE (V)
/ TENSION D'ALIMENTATION /EINGANGSSPANNUNG /
VOLTAJE DE ENTRADA /
100-240V AC
RATED POWER
/ PUISSANCE ASSIGNEE / NENNLEISTUNG / POTENCIA
NOMINAL /
1W
MAX NUMBER OF CONTROLLERS PER RECEIVER
/ NOMBRE MAXIMUM DE CONTROLEURS PAR RECEPTEUR /
MAX. ANZAHL DER CONTROLLER PRO RECEIVER /
NÚMERO MÁXIMO DE CONTROLADORES POR RECEPTOR
/
4
AMBIENT TEMPERATURE LIMITS
/ TEMPERATURE AMBIANTE / GRENZEN
UMGEBUNGSTEMPERATUR / LÍMITES DE TEMPERATURA
AMBIENTE /
-20°C~45°C
IP RATING
/ CLASSIFICATION IP / IP KLASSIFIZIERUNG /
CLASIFICACIÓN IP /
IP20 (Use in dry locations only)
IP20 (Utilisation uniquement en locaux non humide)
IP20 (Nur für trockene Umgebungen geeignet)
IP20 (Usar solo en lugares secos)
PROTOCOL
/ PROTOCOLE / PROTOKOLL / PROTOCOLO / Bluetooth 4.2 Mesh
CONDUCTOR TYPE & SIZE
/ NATURE DU CONDUCTEUR ET SECTION /
LEITUNGSQUERSCHNITT & GRÖSSE / TIPO Y TAMAÑO DEL
CONDUCTOR /
Twin and Earth 0.75~1.5 mm2 (UK)
Flat x2C+E 0.75~2.5 mm2 (Australia)
FREQUENCY BAND
/ BANDE DE FREQUENCES / FREQUENZSPANNE / BANDA
DE FRECUENCIA /
Bluetooth Module: 2.402Ghz-2.48Ghz
2.4G Receiving Module: 2402MHz-2450MHz
TCM300 Receiving Module: 868.3MHz
MAX OUTPUT RF POWER
/ PUISSANCE HF RAYONNEE MAX / MAX. BETRIEBS-
STROMVERBRAUCH / MAX. POTENCIA DE RF DE SALIDA / 5.5 dBm
INSULATING MATERIALS
/ MATERIAUX D'ISOLATION / ISOLIERMATERIALIEN /
MATERIALES AISLANTES /
Polycarbonate
Polycarbonate
Polycarbonat
Policarbonato
GLOW-WIRE TEMPERATURE
/ TENUE EN TEMPERATURE AU FIL INCANDESCANT /
GLÜHDRAHT-TEMPERATUR / TEMPERATURA DEL HILO
INCANDESCENTE /
850°C
8
Download / Control through the Aurora BLE App
Download / Steuerung über Aurora BLE App
Téléchargement / Contrôlable via l'APP Aurora BLE
Descarga/control a través de la aplicación Aurora BLE
7
6
20
Aurora BLE
Aurora Limited
6 Little Burrow, Burrowelds,
Welwyn Garden City,
AL7 4SW, United Kingdom
Document Version: AU-A1BTBRDG_V1_19_MULTILINGUAL
auroralighting.com
32

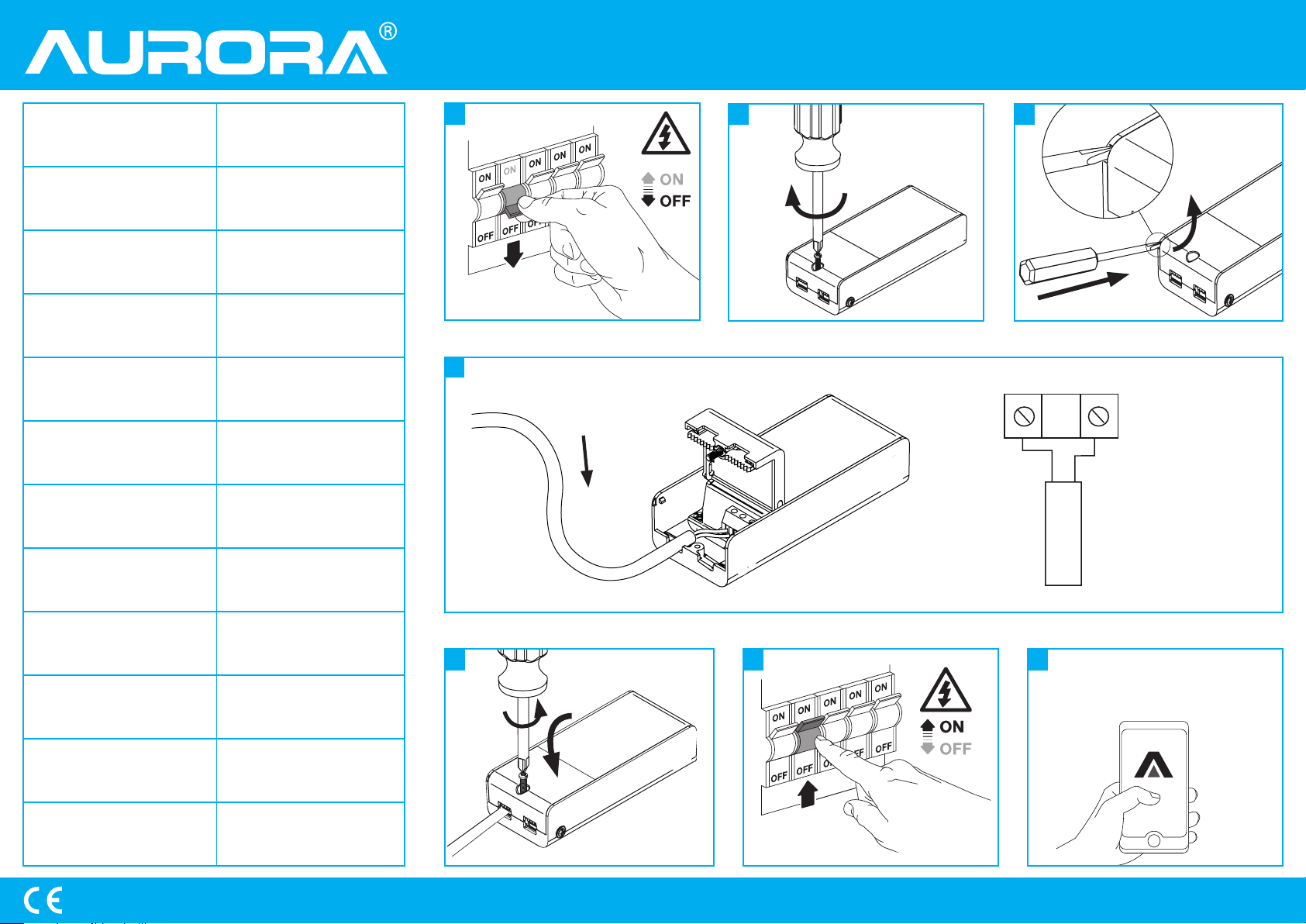

1
220V-240V AC
Mains Supply
5
220V-240V AC
CABLE FROM
MAINS
L N
IMPORTANT INFORMATION
• There are no restrictions of use.
• Installation must be carried out in accordance
with the latest edition of the Wiring Rules by a
qualied electrician.
• Earth terminal is for Termination only.
• Hereby, Aurora Limited declares that the
radio equipment type AU-A1BTBRDG is in
compliance with Directive 2014/53/EU. The
full text of the EU declaration of conformity is
available at the following internet address:
www.auroralighting.com/
ProductDetail/AU-A1BTBRDG
USING THE APP TO CONNECT
THE BLUETOOTH DIMMABLE
RECEIVER TO YOUR PHONE
1. Download the Aurora BLE App from the
App Store.
2. The Receiver will automatically go into
pairing mode once powered.
3. Open the Aurora BLE App and enable pairing.
4. The Receiver should appear on the pairing
screen, click on the Receiver icon to add the
device to your system.
5. The Receiver can now be controlled using
the Aurora BLE App.
6. The Receiver will be shown under Accessories
in the Aurora BLE App.
7. To pair an Enocean 868 controller to the
Receiver, press on the Receiver icon and
press pair.
8. Click any button on the Enocean 868
controller and the plate will now be paired.
9. To assign to an area or scene; long press on
the Receiver icon and follow the instructions
on the App for further details.
If you need to re-pair the device you must switch
the unit off/on 6 times, switching on every 1
second and off for 3 seconds.
The unit will ash three times to indicate that it
has successfully reset.
GB
WICHTIGE INFORMATIONEN
• Es gibt keine Nutzungsbeschränkungen.
• Die Installation muss gemäß der neuesten
Auagen durch einen qualizierten Elektriker
durchgeführt werden.
• Die Erdungsklemme ist nur für die
Beendigung vorgesehen.
• Hiermit erklärt Aurora Limited, dass die
Funkgerätetypen AU-A1BTBRDG der Richtlinie
2014/53/EU entsprechen. Die vollständige
Konformitätserklärung ist unter folgender
Webseite abrufbar:
www.auroralighting.com/
ProductDetail/AU-A1BTBRDG
VERWENDEN SIE DIE APP, UM DEN
DIMMBAREN BLUETOOTH RECEIVER
MIT IHREM SMARTPHONE ZU KOPPELN
1. Laden Sie die Aurora BLE App im App Store.
2. Der Receiver wechselt automatisch nach dem
Einschalten in den Kopplungs-Modus.
3. Öffnen Sie die Aurora BLE App und aktivieren
Sie den Kopplungs-Modus.
4. Der Receiver sollte im Kopplungs-Modus
auf Ihrem Display erscheinen. Klicken Sie auf
das Symbol des Receivers, um das Gerät
Ihrem System hinzuzufügen.
5. Der Receiver kann nun über die Aurora BLE
App gesteuert werden.
6. Der Receiver wird unter Zubehör in der Aurora
BLE App angezeigt.
7. Um einen Enocean 868 Controller mit
einem Receiver zu koppeln, tippen Sie auf das
Empfängersymbol und dann auf koppeln.
8. Tippen Sie am Enocean 868 Controller auf
eine beliebige Schaltäche. Nun beginnt der
Kopplungs-Vorgang.
9. Einer Umgebung oder einer Szene zuordnen;
Drücken Sie lange auf das Empfängersymbol
und folgen Sie den Anweisungen in der App
für weitere Details.
Um das Gerät neu zu koppeln, müssen Sie das
Gerät sechsmal aus- und einschalten, jede
1 Sekunde einschalten und für 3 Sekunden
ausschalten.
Das Gerät blinkt dreimal, wenn es erfolgreich
zurückgesetzt wurde.
DE
UAE
Aurora BLE .1
.2
Aurora BLE .3
.4
.5
.Aurora BLE
AuroraBLE.6
868 Enocean .7
868 Enocean.8
.9
16Off/On
3
.Aurora BLE
/53/2014AU-A1BTBRDG
EU
:
www.auroralighting.com/
ProductDetail/AU-A1BTBRDG
INFORMATIONS IMPORTANTES
• IL n'y a pas de restriction d'usage.
• L’installation électrique doit être effectuée
conformément aux exigences de la
réglementation nationale en vigueur.
• La borne de terre n’est pas utilisable en
dérivation.
• Aurora Limited déclare sous sa seule autorité
que l’AU-A1BTBRDG est conforme aux exigences
de la Directive Européenne 2014/53/ EU relative
aux équipements radio fréquence. Le texte
complet de la déclaration de conformité aux
exigences de la Communauté Européennes est
disponible à l’adresse internet suivante:
www.auroralighting.com/
ProductDetail/AU-A1BTBRDG
ASSOCIATION DE VOTRE SMART
RÉCEPTEUR AONE BLE
1. Télécharger l’application Aurora BLE depuis
votre app store.
2. Le récepteur entre automatiquement en mode
association à la mise sous tension
3. Lancez l’application Aurora BLE et recherchez
de nouveaux appareils
4. Le récepteur apparait à l’écran. Sélectionnez
le récepteur (appui court sur l’icone présenté
à l’écran) et validez votre choix pour l’associer à
votre réseau.
5. Le récepteur peut-être maintenant contrôlé en
utilisant l’application Aurora BLE.
6. Le récepteur est visible dans le menu
“Accessoires » de l’application
7. Pour associer un contrôleur mural à un
récepteur, appuyez sur l’icône du récepteur et
sélectionnez « Associer ».
8. Appuyez sur une touche du contrôleur mural
pour effectuer son association
9. Pour attribuer un groupe ou des scènes au
contrôleur, effectuez un appui long sur l’icône du
récepteur et suivre les instructions à l’écran.
vous avez la possibilité d’effectuer une
réinitialisation du récepteur en le mettant sous
tension et en effectuant six cycles d’extinction et
d’allumage (OFF 3 secondes / ON 1 seconde ). Au
sixième allumage le récepteur clignote trois fois
pour signier la prise en compte de la demande
de réinitialisation.
FR
INFORMACIÓN IMPORTANTE
• No hay restricciones de uso.
• La instalación debe llevarse a cabo de
acuerdo con la última edición de las reglas de
cableado por un electricista cualicado.
• El cable de Tierra es terminal.
• Por la presente, Aurora Limited declara que
el equipo de radio tipo AU-A1BTBRDG cumple
con la Directiva 2014/53/UE. El texto íntegro
de la declaración de conformidad de la UE está
disponible en la siguiente dirección de Internet:
http://auroralighting.com/gb/
ProductDetail/AU-A1BTBRDG
USO DE LA APLICACIÓN PARA
CONECTAR A SU TELÉFONO EL
RECEPTOR BLUETOOTH REGULABLE
1. Descargue la aplicación Aurora BLE desde la
App Store.
2. Una vez encendido, el receptor irá
automáticamente al modo de
emparejamiento.
3. Abra la aplicación Aurora BLE y habilite el
emparejamiento.
4. El receptor debe aparecer en la pantalla de
emparejamiento, haga clic en el receptor para
agregar el dispositivo a su sistema.
5. Ahora el receptor puede controlado usando la
aplicación Aurora BLE.
6. El receptor se mostrará en accesorios en la
aplicación Aurora BLE.
7. Para emparejar un controlador Enocean 868 al
receptor, pulse en el icono del receptor y
pulse para emparejar.
8. Haga clic en cualquier botón del controlador
Enocean 868 y quedará emparejado.
9. Para asignar a un área o escena de i
luminación; pulsación larga en el icono del
receptor y siga las instrucciones de la
aplicación para obtener más detalles.
Si necesita volver a emparejar el dispositivo, debe
apagar/encender 6 veces la unidad, encender
cada 1 segundo y apagarse durante 3 segundos.
La unidad parpadeará tres veces para indicar
que se ha restablecido correctamente.
ES
GB
Environmental Protection (W.E.E.E.) – Aurora’s WEEE Reg.No. WEE/BG0130YX (UK Only)
Waste Electrical & Electronic Equipment Regulations (WEEE) requires that any of our products showing this marking (left) must not be disposed of
with other household or commercial waste. Aurora does not levy any WEEE disposal charges to its customers for affected WEEE related products.
To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate any such product from other
waste types and recycle it responsibly at your local facilities. Check with your Local Authority, Recycling Centre or retailer for recycling advice. If,
when you purchased any Aurora product, your supplier included a WEEE disposal fee, you should then contact your supplier for advice on his take
back of the product for the correct disposal.
Warranty
See www.auroralighting.com/warranty for full details of warranties and Extended Warranty Terms and Conditions. The warranty is invalid in the case of
improper use, tampering, and removal of the Q.C. date label, installation in an improper working environment or installation not according to the current
edition of the National Wiring Regulations. Should this product fail during the warranty period it will be replaced free of charge, this is subject to correct
installation and return of the faulty product. Aurora does not accept responsibility for any installation costs associated with the replacement of this product.
This warranty is in addition to the statutory rights in your country of purchase. Aurora reserves the right to alter specifications without prior notice.
NL
Milieubescherming (W.E.E.E.) - Aurora WEEE Reg.No. WEE/BG0130YX (alleen in het VK) alleen van toepassing in de UK
De richtlijn voor afvalproducten van elektrische en elektronische apparatuur (WEEE) schrijft voor dat onze producten die van deze
markering (links) zijn voorzien niet met ander huishoudelijk of commercieel afval mogen worden weggeworpen. Aurora brengt klanten
geen WEEE-afvalkosten in rekening voor WEEE-gerelateerde producten waarop dit van toepassing is. Ter voorkoming van mogelijke
schade aan het milieu of de menselijke gezondheid door onbeheerde afvalverwijdering, verzoeken wij u deze producten van andere
afvaltypes te scheiden en ze op verantwoordelijke wijze bij uw plaatselijke milieustraat te recyclen. Raadpleeg uw plaatselijke gemeente,
milieustraat of detailhandel voor recycle-advies. Als uw leverancier u bij de aankoop van een Aurora-product WEEE-afvalkosten in rekening heeft
gebracht, dient u contact met uw leverancier op te nemen over advies betreffende het terugnemen van het product voor correcte afvalverwerking.
GARANTIE
Kijk op www.auroralighting.com/warranty voor de volledige details van de garantieregeling en verlengde garantiecondities. De garantie is ongeldig in het
geval van onjuist gebruik,onjuiste installatie,sabotage,verwijdering van het kwaliteitscontrolelabel, installatie in een ongeschikte werkomgeving of installatie
die niet in overeenstemming is met de huidige editie van de nationale bedradingsvoorschriften. Indien dit product tijdens de garantieperiode defecten
vertoont, wordt het gratis vervangen, behoudens juiste installatie, en na retournering van het defecte product. Aurora aanvaardt geen verantwoordelijkheid
voor installatiekosten die verbonden zijn aan de vervanging van dit product. Deze garantie wordt verstrekt naast de wettelijke rechten van het land van
aankoop. Aurora behoudt zich het recht voor om specificaties zonder kennisgeving te wijzigen.
FR
Protection environnementale (W.E.E.E.) – N° d’inscription WEEE d’Aurora WEE/BG0130YX (Royaume-Uni uniquement)
Les Règlements relatifs aux déchets d’équipements électriques et électroniques (DEEE) exigent que nos produits portant ce marquage (à gauche)
ne soient pas jetés avec d’autres ordures ménagères ou déchets commerciaux. Aurora Limited ne prélève aucune taxe d’éco-contribution à ses
clients pour les produits concernés par la réglementation DEEE. Afin de prévenir tout risque pour l’environnement ou la santé publique, veuillez ne
pas jeter ce type de produits avec les autres déchets et le recycler de manière responsable auprès de vos installations locales. Veuillez vous
rapprocher des autorités compétentes,des centres de recyclage ou de votre distributeur pour des conseils concernant le recyclage de ces produits.
Si, lorsque vous avez acheté un produit Aurora, votre fournisseur a inclus des frais d’élimination des DEEE, veuillez le contacter pour obtenir des conseils sur
sa reprise du produit pour son élimination appropriée.
GARANTIE
Voir www.auroralighting.com/warranty pour plus de détails sur les garanties et les conditions d’extension de garantie. La garantie n’est pas valable dans le
cas d’une mauvaise utilisation, d’une mauvaise manipulation,de l’élimination de l’étiquette de traçabilité avec la date,de l’installation dans un environnement
de travail inapproprié ou de l’installation ne suivant pas le règlement national en vigueur. Si ce produit a une défaillance durant la période de garantie, il
sera remplacé gratuitement, cela est sujet à une installation correcte et le retour du produit défectueux. Aurora n’accepte aucune responsabilité pour tous
les coûts d’installation liés au remplacement de ce produit. Cette garantie s’ajoute aux droits légaux dans votre pays d’achat. Aurora se réserve le droit de
modifier les spécifications sans préavis.
ES
Protección medioambiental (W.E.E.E.) – Normativa WEEE de Aurora nº WEE/BG0130YX (Solo Reino Unido)
La normativa en materia de residuos de equipos eléctricos y electrónicos (WEEE) exige que cualquiera de nuestros productos que muestre
esta marca (izquierda) no pueda ser eliminado junto con otros residuos comerciales o domésticos.. A n de evitar posibles daños al
medioambiente o a la salud humana como consecuencia de la eliminación de residuos, por favor, separe estos productos de otros
productos de desecho y recíclelo de manera responsable en sus instalaciones locales. Consulte con las autoridades locales, centros de
reciclaje o minoristas si precisa de asesoramiento en materia de reciclado.
GARANTÍA
Ver la web www.auroralighting.com/warranty para obtener detalles de garantías y Condiciones y Términos de Extensión de Garantía. La garantía
quedará invalidada en caso de uso, instalación o manipulación inadecuados, retirada de la etiqueta de fecha Q.C., instalación en un entorno de
trabajo inadecuado o instalación no acorde con la Normativa Nacional de Cableado. En caso de que se produzca un fallo durante el periodo de
garantía, será sustituido por otro de modo gratuito siempre que la instalación haya sido correcta y sujeto a la devolución de la unidad defectuosa.
Aurora no acepta responsabilidad alguna por cualesquiera costos de instalación asociados con la sustitución de este producto. Esta garantía se
suma a los derechos legales del país donde adquiriera el producto. Aurora se reserva el derecho a alterar las especicaciones sin noticación
previa.
DE
Umweltschutz (W.E.E.E.) – Auroras WEEE-Registrierungsnummer WEE/BG0130YX (nur GB)
Die WEEE-Richtlinie (Elektro- und Elektronikgeräte-Abfall-Richtlinie) schreibt vor, dass keines unserer Produkte, das diese Kennzeichnung
(links) trägt, mit anderen Haushalts- oder kommerziellen Abfällen zusammen entsorgt werden darf. Aurora erhebt keine WEEE-
Entsorgungsgebühren von ihren Kunden für von der WEEE-Richtlinie betroffene Produkte. Um mögliche Schäden für die Umwelt oder die
Gesundheit von Personen durch unkontrollierte Abfallentsorgung zu vermeiden, trennen Sie bitte all solche Produkte von anderen
Abfallarten und lassen Sie es vor Ort fachgerecht recyclen. Fragen Sie bei den örtlichen Behörden, Recyclingstandorten oder Einzelhändlern
hinsichtlich einer Recycling-Beratung nach. Wenn ein Anbieter bei dem Kauf eines Aurora-Produkts eine WEEE-Entsorgungsgebühr erhoben hat, so
sollten Sie diesen fragen, wie das Produkt für eine fachgerechte Entsorgung zurückgenommen wird.
GARANTIE
Besuchen Sie www.auroralighting.com/warranty für weitere Informationen zu Garantie- und Bedingungen an unsere erweiterte Garantie. Die
Garantie ist ungültig bei Missbrauch, Manipulation und Beseitigung der Q.C. Datums Bezeichnung, in einem unsachgemäßen Arbeitsumfeld
oder fehlerhafter Installation nach national gültigen Installationsvorschriften. Sollte dieses Produkt während der gültigen Garantiezeit ausfallen
wird es kostenfrei ersetzt, dies unterliegt einer korrekten Installation und Rückgabe des fehlerhaften Produktes gemäß unseren AGBs. Aurora
übernimmt keine durch den Austausch entstehenden Installationskosten. Diese Garantie gilt zusätzlich zu den im Kauand gültigen gesetzlichen
Garantievorschriften. Aurora behält sich vor Spezikationen ohne Ankündigung zu verändern.
SE
Miljöskydd (W.E.E.E.) – Aurora’s WEEE Reg. Nr. WEE/BG0130YX (Enbart Storbritannien)
Enligt WEEE-direktivet (Waste Electrical & Electronic Equipment Regulations) får inga produkter med denna märkning (symbolen till
vänster) kastas i hushållssoporna eller tillsammans med annat kommersiellt avfall. Aurora debiterar inte sina kunder några WEEE-
miljöavgifter för berörda elektriska produkter. Osorterat avfall riskerar att skada miljön och människors hälsa. Särskilj därför allt elavfall
från andra typer av avfall och se till att det deponeras hos kommunens återvinningscentral. Din kommun, lokala återvinningscentral eller
lokala återförsäljare kan ge mer information om återvinning. Om försäljaren har debiterat en avgift för WEEE-bortskaffning vid inköpet av
Aurora-produkten är försäljaren skyldig att ta emot och bortskaffa den uttjänta produkten på ett korrekt sätt.
GARANTI
Se www.auroralighting.com/warranty för fullständig information om garantier samt utökade garantier och villkor. Garantin är ogiltig vid felaktig
användning, manipulering, borttagning av Q.C. datumsetiketten, installation i felaktig miljö eller om installationen inte är enligt gällande
installationsföreskrifter. Skulle produkten gå sönder under garantiperioden blir den ersatt utan kostnad, förutsatt korrekt installation och att den
felaktiga produkten returneras. Aurora tar inget ansvar för några installationskostnader i samband med utbyte av denna produkt. Denna garanti är
ett tillägg till de lagstadgade rättigheterna i ditt inköpsland. Aurora förbehåller sig rätten att ändra specikationer utan föregående meddelande.
IT
Protezione ambientale (RAEE) – Reg. RAEE n. WEE/BG0130YX Aurora (Solo UK)
La Direttiva concernente i Riuti di apparecchiature elettriche ed elettroniche (RAEE) prevede che tutti i nostri prodotti che presentano
questo simbolo (a sinistra) non debbano essere smaltiti assieme ad altri riuti domestici o commerciali. Aurora non addebita alcun onere
di smaltimento RAEE ai propri clienti per prodotti RAEE. Per evitare possibili danni all’ambiente o alla salute umana derivanti da uno
smaltimento non controllato dei riuti, separate tali prodotti da altri tipi di riuti e riciclateli responsabilmente presso i centri di smaltimento
locali. Consultate l’Agenzia competente, il centro di smaltimento o il rivenditore locali su come smaltire il prodotto. Se, all’acquisto di un
prodotto Aurora, il fornitore ha imposto una sovrattassa per lo smaltimento RAEE, si consiglia di contattarlo per informazioni sulla restituzione del
prodotto per il corretto smaltimento.
GARANZIA
Vedere www.auroralighting.com/warranty per ulteriori informationi sulla garanzia e la garanzia estesa. La garanzia non è valida in caso di uso
improprio, installazione scorretta, manomissione, rimozione dell’etichetta della data del Q.C. (controllo qualità), installazione in ambiente di lavoro
inadeguato o installazione in violazione all’ultima edizione delle Normative nazionali di cablaggio. In caso di guasto durante il periodo di validità
della garanzia, il prodotto verrà sostituito a titolo gratuito, previa verica della corretta installazione e restituzione dell’unità difettosa. Aurora non
accetta alcuna responsabilità per eventuali costi di installazione associati alla sostituzione del prodotto. La presente garanzia rappresenta un
supplemento ai diritti legali applicabili nel paese di acquisto. Aurora si riserva il diritto di modicare le speciche senza preavviso.
AuroraWEEE).W.E.E.E(
UAE
WEE/BG0130YX
)WEEE(
WEEE Aurora
.WEEE
WEEEAurora
www.auroralighting.com
AuroraAurora
Other Aurora Remote Control manuals
