AUTEC Cartronic Q11C User manual

RC QUADROKOPTER 2.4 GHz
41932
– 1 –
To prevent damage to the quadcopter as well as injury to persons playing
with the quadcopter please read these instructions carefully before y-
ing! Store this Instruction Manual in a safe place for future reference. This
product is suitable for use by people who have operating experience in
ying RC models or for pilots minimum 14 years of age.
We recommend the operation of this ying model in the outdoors and an
area where operating remote control objects is not prohibited.
This RC model is a high dangerous commodity. Please make sure that you
y your RC model away from people. Please pay close attention when
assembling the RC model. Please pay attention to the ying safety when
operating and be aware about the accidents that may happen due to
your own negligence.
1. Keep far away from any barriers or crowds.
2. Don’t operate in a moist environment.
3. Keep far away from any high-speed rotating objects or any heat
source.
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
Um eine Beschädigung des Quadrokopters sowie Verletzungen der spie-
lenden Personen zu vermeiden, bitte diese Hinweise vor dem Fliegen
sorgfältig durchlesen! Bedienungsanleitung sicher zum Nachschlagen
aufbewahren. Dieses Produkt ist für Personen mit Erfahrung im Umgang
von RC Modellen geeignet und für Piloten ab 14 Jahren.
Wir empfehlen das RC Modell im Freien zu verwenden und in Bereichen
in denen das Fliegen mit einer Funk-Fernbedienung erlaubt ist.
Dieses RC Flugmodell kann sehr gefährlich sein. Bitte iegen Sie mit dem
RC Modell niemals in der Nähe von vielen Menschen. Bitte bauen Sie die-
ses Produkt sorgfältig zusammen. Bitte beachten Sie zu jeder Zeit ihre
Umgebung und ihr RC Modell und vermeiden Sie Unfälle.
1. Bleiben Sie fern von festen Gegenständen oder Menschenmassen.
2. Fliegen Sie nicht bei Nässe.
3. Lassen Sie das RC Modell niemals in der Nähe von sich schnell dre-
henden Gegenständen oder oenem Feuer iegen.
DE/A/ CH GB/IE
WICHTIG
INHALT
IMPORTANT
CONTENT
GYROSCOPE TECHNOLOGY
FOR INDOOR /OUTDOOR FLYING
QUADROKOPTER Q11C
Quadrokopter
Fernbedienung
Rotorblätter (4 Stk.)
USB Ladekabel
Bedienungsanleitung
SD Kartenlesegerät
Quadcopter
Transmitter
Main blades (4 pieces)
USB Charging Cable
Instrcution manual
SD card reader
10.2015/41932 mB
AUTEC AG
Daimlerstraße 61
D-90441 Nürnberg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.cartronic.eu
Dieses Produkt ist konform mit der Richtlinie 1999/5/EG.
Info hierzu unter AUTEC AG.
Der Betrieb ist in der BRD anmeldefrei.

RC QUADROKOPTER 2.4 GHz
41932
– 2 –

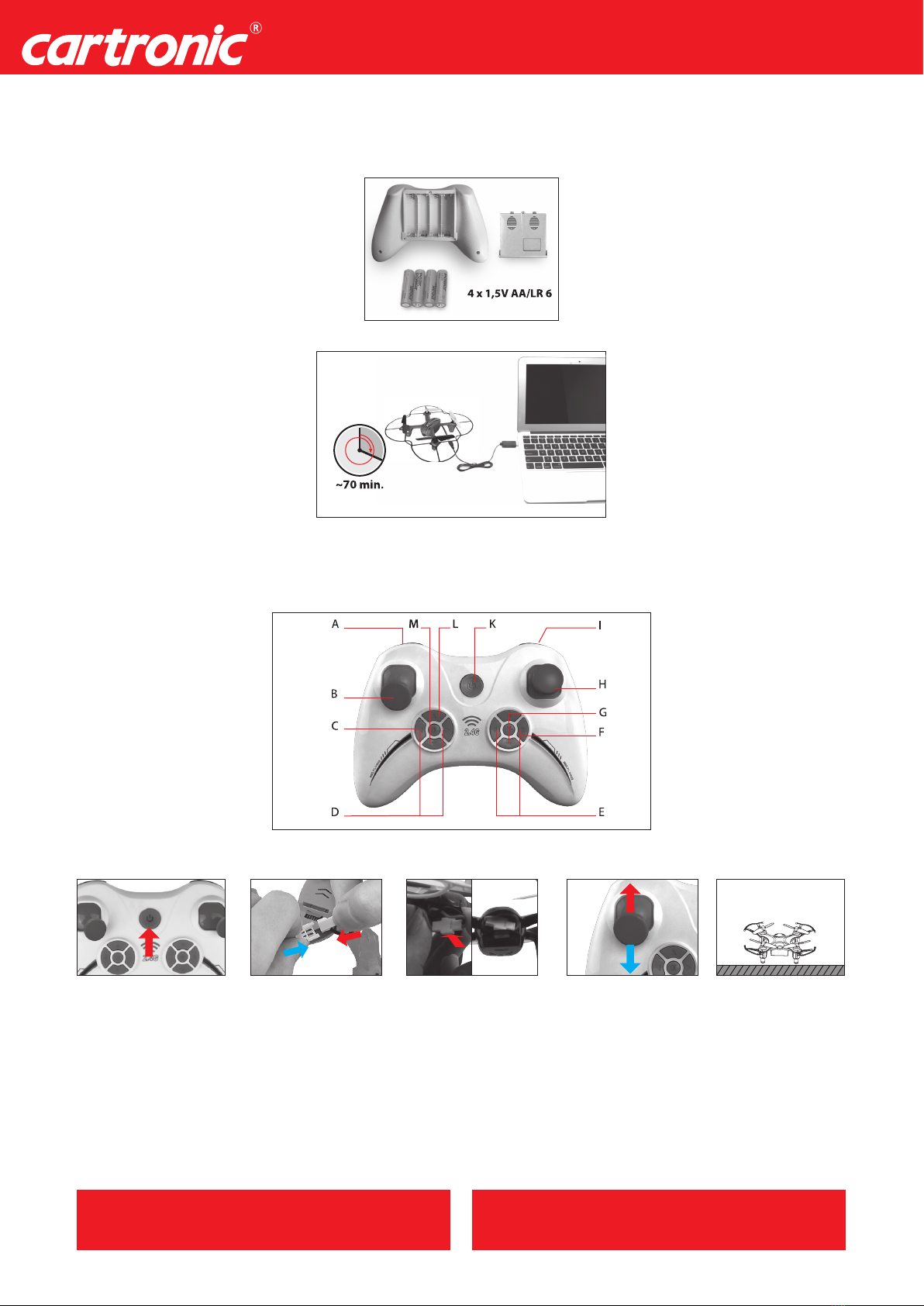

EINLEGEN DER BATTERIEN
1. Auf der Rückseite der Fernbedienung die kleine
Schraube mit einem Schraubendreher entfernen.
2. Bitte 4 x “AA” Batterien (nicht enthalten) in die
Fernbedienung einlegen und die Schraube wie-
der festdrehen.
LADEN DES QUADROKOPTERS
Den ON/OFF Schalter am Quadrokopter in
die "OFF" Position schieben.
Das Ladekabel und die beiden passenden
enden miteinander verbinden.
Zum Laden der Batterie bitte den USB-Port
eines Computers oder Laptops benutze.
Während des Ladevorganges wird das LED-
Licht am USB-Stecker leuchten. Wenn das
LED-Licht ausgeht ist die Batterie vollständig
aufgeladen.
Hinweis: Wenn zum Laden der Batterie ein
Computer benutzt wird, sollte das Ladekabel
vom Computer entfernen werden bevor dieser ausgeschaltet wird.
KENNENLERNEN DER FERNBEDIENUNG
ASchnell/langsam Schalter
BLinker Kontrol Hebel
(Gashebel)
CTrimmer / Reset
DTrimmerschalter links
ETrimmschalter rechts
FMode Schalter
GVorwärts/Rückwärts
Trimmerschalter
HRechter Kontrol Hebel
I3D Rolle
KPower ON/OFF & Anzeigelicht
LFotoaufnahme
MVideoaufnahme
DEN QUADROKOPTER FLIEGEN LASSEN
Schritt 1: Die Fernbedienung am Power-Schalter einschalten.
Schritt 2: Den Stecker der Batterie mit dem Quadrokopter verbinden.
Schritt 3: Die Kabel der Steckverbindung müssen nach dem Verbinden
in den Quadrokopter geschoben werden.
Schritt 4: Den Gashebel nach ganz vorne auf der Fernbedienung drü-
cken und wieder ganz zurück. Es ertönt ein akustisches Signal
von der Fernbedienung. Jetzt ist der Quadrokopter mit der
Fernbedienung gepaart und startklar.
Hinweis: Während der Paarung des Quadrokopters sollte dieser auf ei-
ner horizontalen und ebenen Fläche stehen um sicher starten
und stabil iegen zu können.
Besuchen Sie unseren Online-Shop
für weitere spannende Produkte:
www.cartronic.eu
For more exciting products
visit our online shop at:
www.cartronic.eu
GB / IEDE / A / CH
INSERTING THE BATTERIES
CHARGING THE QUADCOPTER
Push the ON/OFF switch of the quadcopter
to the "OFF" position.
Use the USB charging cable, and insert the
battery power port to the small end of it
(Make sure the port is connected tight and
correctly).
To charge the battery, please connect the
charging cable with an USB port from a com-
puter or laptop. The indicator light of the
USB socket will be lite during the charging
process. It will turn OFF when the battery is
fully charged.
Caution: When using the computer for charging, please remember to dis-
connect the charging cable from the computer before shutting it down.
GET TO KNOW YOUR TRANSMITTER
READY TO FLY YOUR QUADCOPTER
Step 1: Push the ON/OFF button on the transmitter.
Step 2: Connect the batteries power line with the quadcopter.
Step 3: Push the connector and kabels into the body of the quadcop-
ter.
Step 4: Push the throttle lever to the highest position, and then pull
it back to the lowest position. There will be a clear sound from
the transmitter, which shows that the quadcopter has entered
the pre-y state.
Note: When synchronizing your quadcopter keep it in a horizontal
position to start a stable ight.
A High/low speed switch
B Left control lever (Accelerator)
C Trimming & resetting
D Left Fine-tuning
E Sideward Fine-tuning
F Mode switch
G Forward/backward trimmer
H Right control lever
I 3D Eversion
K Power ON/OFF & Indicator
L Take Photo
M Take Video
1. Use a screwdriver to remove the screw on the
back of the transmitter, than open the battery
cover.
2. Install 4“AA”batteries (not included) into the back
of the transmitter, then replace the battery cover
and reinstall the screw.

RC QUADROKOPTER 2.4 GHz
41932
– 3 –
HINWEISE ZUR FERNBEDIENUNG
Die Fernbedienung hat zwei Modi fest einprogram-
miert. MODE 1 & MODE 2 um die verschiedenen Be-
nutzereigenschaften abzudecken. Durch Drücken und
halten des rot markierten Pfeiles und anschließenden
Einschaltens der Fernbedienung (blauer Pfeil), kann
zwischen den beiden Modi gewechselt werden. Zum
erneuten Wechseln der Modi, wiederholen Sie diesen
Vorgang.
MODE 1
Schweben nach oben und unten: Verändern des Gashebels nach oben
oder unten, der Quadrokopter iegt hoch oder runter.
Schweben nach vorne und hinten: Verändern des Richtungshebels nach
vorne und hinten und der Quadrokopter iegt nach vorne oder hinten.
Drehen nach rechts und links: Verändern des Gashebels nach rechts
oder links, der Quadrokopter dreht nach rechts oder links.
Schweben nach rechts oder links: Verändern des Richtungshebels nach
links oder rechts und der Quadrokopter schwebt nach links oder rechts.
TRIMMEN FINETUNING
Vorwärts/rückwärts trimmen: Wenn der Quadrokopter stark nach vorne
oder hinten schwankt, kann das durch bedienen der Trimmertaste (Fine-
Tuning) korrigiert werden.
Seitliches trimmen: Wenn der Quadrokopter stark nach rechts oder links
schwankt, kann das durch bedienen der Trimmertaste (Fine-Tuning) kor-
rigiert werden.
Links/rechts trimmen: Wenn der Quadrokopter sich stark nach rechts
oder links dreht, kann das durch bedienen der Trimmertaste (Fine-Tu-
ning) korrigiert werden.
Besuchen Sie unseren Online-Shop
für weitere spannende Produkte:
www.cartronic.eu
For more exciting products
visit our online shop at:
www.cartronic.eu
CONTROLLER MODES & INSTRUCTIONS
The transmitter has built-in two modes. Mode 1 & Mode
2, in line with dierent customer’s usage patterns. Press
and hold the button marked with the red arrow on your
transmitter rst, then switch on the power (blue arrow)
to change from MODE 1 to MODE 2 or back.
MODE 1
Hover up and down: Push the throttle up or down, the quadcopter ies
upward or downward.
Forward and backward: Push the direction lever up or down and the
Quadcopter ies forward or backward.
Turn Left and Right: Pull the throttle left or right and the quadcopter
turns to the left or right.
Sideward ying: Pull the direction lever left or right and the quadcopter
ies to the left side or right side.
FINETUNING OPERATION
Forward/Backward ne tuning: When the quadcopter keeps ying for-
wards or backwards, you can correct it by pushing the ne-tuning button
down or up.
Sideward y ne-tuning: When the quadcopter keeps ying to the left
or right side, you can correct this by pushing the ne-tuning button right
or left.
Turn left/right ne-tuning: When the quadcopter keeps rotating to the
left or right side you can correct this by pushing the ne-tuning button
right or left.
GB / IEDE / A / CH

RC QUADROKOPTER 2.4 GHz
41932
– 4 –
MODE2
Schweben nach oben und unten: Verändern des Gashebels nach oben
oder unten, der Quadrokopter iegt hoch oder runter.
Schweben nach vorne und hinten: Verändern des Richtungshebels nach
vorne und hinten und der Quadrokopter iegt nach vorne oder hinten.
Drehen nach rechts und links: Verändern des Richtungshebels nach links
oder rechts und der Quadrokopter schwebt nach links oder rechts.
Schweben nach rechts oder links: Verändern des Gashebels nach rechts
oder links, der Quadrokopter dreht nach rechts oder links.
TRIMMEN FINETUNING
Vorwärts/rückwärts trimmen: Wenn der Quadrokopter stark nach vorne
oder hinten schwankt, kann das durch bedienen der Trimmertaste (Fine-
Tuning) korrigiert werden.
Seitliches trimmen: Wenn der Quadrokopter stark nach rechts oder links
schwankt, kann das durch bedienen der Trimmertaste (Fine-Tuning) kor-
rigiert werden.
Links/rechts trimmen: Wenn der Quadrokopter sich stark nach rechts
oder links dreht, kann das durch bedienen der Trimmertaste (Fine-Tu-
ning) korrigiert werden.
EINFÜHRUNG ZU DEN QUADROKOPTER FUNKTIONEN
Batterieschutzprogramm: Wenn die Ladekapazität der Batterie nicht
mehr ausreicht um den Quadrokopter zu iegen, dann hören die Rotoren
auf sich zu drehen. Das Kontroll-System des Quadrokopters schütz die
Batterie automatisch vor Schäden.
Überspannungsschutz: Wenn sich die Rotoren des Quadrokopters durch
ein Hindernis nicht mehr drehen können, dann wird zum Schutz des Qua-
drokopters die Stromversorgung der Rotoren unterbrochen. Um wieder
iegen zu können müssen Quadrokopter und Fernbedienung neu syn-
chronisiert werden.
HORIZONTALE RESETFUNKTION
Wenn sich der Quadrokopter im Flug nur schwer steuern
lässt, kann das ganze System auf Werkseinstellungen zu-
rückgesetzt werden.
Dazu sollten Quadrokopter und Fernbedienung wie zu-
vor schon beschrieben gepaart werden.
Den Quadrokopter auf einer horizontalen und ebenen
Fläche platzieren. Beide Hebel auf der Fernbedienung
in die untere rechte Ecke für 2 – 3 Sekunden drücken.
Die LED-Lichter des Quadrokopters ändern ihren Zu-
stand von Dauerbeleuchtung zu schnellem blinken. Nach 2 – 3 Sekunden
schalten sich die LED-Lichter wieder ein und bleiben an. Der Reset wurde
erfolgreich durchgeführt.
Besuchen Sie unseren Online-Shop
für weitere spannende Produkte:
www.cartronic.eu
For more exciting products
visit our online shop at:
www.cartronic.eu
MODE 2
Hover up and down: Push the throttle up or down, the quadcopter ies
upward or downward.
Forward and backward: Push the direction lever up or down and the
quadcopter ies forward or backward.
Turn Left and Right: Pull the direction lever left or right and the quadcop-
ter ies to the left side or right side.
Sideward y: Pull the throttle left or right and the quadcopter turns to
the left or right.
FINETUNING OPERATION
Forward/Backward ne tuning: When the quadcopter keeps ying for-
wards or backwards, you can correct it by pushing the ne-tuning button
down or up.
Sideward y ne-tuning: When the quadcopter keeps ying to the left
or right side, you can correct this by pushing the Fine-tuning button right
or left.
Turn left/right ne-tuning: When the quadcopter keeps rotating to the
left or right side you can correct this by pushing the ne-tuning button
right or left.
INTRODUCTION TO QUADCOPTER FUNCTIONS
Low-voltage protection: When the battery-charge is to low, the rotors
will stop. The quadcopter’s control system will protect the battery auto-
matically.
Over-current protection: When the quadcopter’s rotating blades collide
or are jammed, the control system will stop supplying power for the ro-
tors automatically, to protect your quadcopter. You need to re-match the
signal for ying.
HORIZONTAL RESETFUNCTION
In case of ight disorder or sideward ight, please re-
store the factory settings with the following steps:
Syncronize the quadcopter with your transmitter as al-
ready described.
Place the quadcopter on a horizontal position. Then
push both transmitter levers to the lowest right corner
for about 2 – 3 seconds. The indicator lights of the quad-
copter change from normal light to quickly ashing
lights. After 2 – 3 seconds the indicator lights will change
to normal. This indicates that the rest was successfully.
GB / IEDE / A / CH

RC QUADROKOPTER 2.4 GHz
41932
– 5 –
3D ROLLE
Wenn Sie nun ihren Quadrokopter sicher iegen kön-
nen, gibt es noch ein paar tolle Stunts die ihr RC Flugmo-
dell vollbringen kann. Zuerst iegen sie hierzu den Qua-
drokopter auf eine Flughöhe von mindestens 3 Metern
über dem Boden. Jetzt drücken sie die 3D Eversion Taste
auf der Fernbedienung hinten rechts. Danach bewegen
sie den rechten Kontrollhebel in irgendeine Richtung
um eine 360 Grad Drehung zu iegen.
Hinweis: 3D Eversion ist leichter zu kontrollieren, wenn
die Batterien voll geladen sind.
STARTEN IM FLUG
Dank der 6-Achsen-Konstruktion (Gyroscope) kann der
Quadrokopter auch im Flug gestartet werden. Hierzu
wirft man den Quadrokopter in die Luft und betätigt
zeitgleich den Gashebel. Der Quadrokopter fängt sich
und schwebt sofort los.
FOTOGRAFIE / VIDEO ANLEITUNG
Schalten Sie den Quadrokopter ein. Die Kamera funktioniert
wenn die rot blinkende LED-Diode auf dauergrün schaltet.
Falls das Licht nur kurz aueuchtet und kurz darauf wieder
ausgeht steckt die SD-Karte nicht in der Kamera. Bitte schie-
ben Sie die SD-Karte ein und die LED-Diode leuchtet Grün.
So werden Foto- und Videoaufnahmen gemacht:
Einschalten der Fernbedienung und mit dem Quadrokopter
verbinden.
Foto aufnehmen: Stellen Sie sicher das die Kamera funktioniert. Die Taste
„L“ auf der Fernbedienung drücken. Es ertönt ein Signal von der Fernbe-
dienung und die LED-Diode leuchtet einmal rot auf.
Video aufnehmen: Stellen Sie sicher das die Kamera funktioniert. Die
Taste „M“ auf der Fernbedienung drücken. Es ertönt ein Signal von der
Fernbedienung und die LED-Diode fängt rot zu blinken an. Durch noch-
maliges drücken der Taste „M“ ertönt wieder ein Signal und das Video
wird gestoppt. Die LED-Diode hört auf Rot zu blinken und leuchtet wie-
der Grün.
Hinweis: Die 3D Eversion des Quadrokopters geht nicht mit installierter
Kamera. Sollte die 3D-Funktion bei angebauter Kamera noch funktionie-
ren, bitte das Flugmodell neu starten.
SCHALTEN DER GESCHWINDIGKEITEN
Durch Drücken auf den Knopf auf der oberen linken Seite der
Fernbedienung kann zwischen den beiden Geschwindigkei-
ten geschaltet werden.
Langsam: Durch Drücken des Schnell/Langsam Knopfes
einmal und es ertönt nur ein Beep, dann ist die
langsame Geschwindigkeit eingestellt.
Schnell: Durch Drücken des Schnell/Langsam Knopfes
erneut und es ertönen zwei kurze Beeps, dann ist die schnelle
Geschwindigkeit eingestellt.
RESET FUNKTION
Durch Drücken und halten des rot markierten Pfeiles und an-
schließenden Einschaltens der Fernbedienung (blauer Pfeil),
kann alles auf Werkseinstellungen zurückgesetzt werden.
Jetzt kann der Quadrokopter kann normal gepaart werden.
(Wenn Fluganfänger zum ersten Mal mit einem RC Modell
iegen sollten Sie diese Anweisung durchführen.)
Besuchen Sie unseren Online-Shop
für weitere spannende Produkte:
www.cartronic.eu
For more exciting products
visit our online shop at:
www.cartronic.eu
3D EVERSION
When you are familiar with the basic operations of your
quadcopter, you can start with some awesome and ex-
citing tricks and stunts! First of all y the aircraft to a
height of at least 3 meters above the ground. Press the
3D Eversion switch on the rear right side of the transmit-
ter and push the right lever in any direction to make a
360 degree ip.
Note: 3D Eversion is easier to handle with a fully charged
battery.
THROWING FLIGHT INSTRUCTIONS
Thanks to the 6 axis gyroscope you can throw the Quad-
copter up in the air and push the throttle right up. It will
automatically level out and hover smoothly in the sky.
PHOTOGRAPHY / VIDEO INSTRUCTIONS
Turn the quadcopter power on. The camera works normal-
ly when the indicator changes from ashing red to steady
green. If the red indicator just lights up and turns o seconds
later, it means that the SD card is not in the camera. Please
insert the SD card and the indicator light turns green.
Learn how to take photos and videos:
Turn on the Transmitter and pull the left lever up and down
to connect the signal between the quadcopter and transmitter.
Taking a Photo: Make sure the camera works normally. To take a photo
push the button“L”on the transmitter. The transmitter will beep once and
the green indicator on the camera will turn red and ashes on time.
Taking a Video: Make sure the camera works normally. To take a video
push the button “M” on the transmitter. The transmitter will beep once
and the green indicator on the camera will turn red and starts to ash.
Press the button “M” again and the transmitter will beep again and the
video stops. The ashing red light on the camera will turn to a steady
green again.
Note: 3D Eversion function of the aircraft is automatically cancelled when
the camera is installed. If the 3D rollover function is still on and the in-
stalled camera does not work, please restart the aircraft power.
SPEED GEAR’S SWITCH FUNCTION
Push the button on the top left corner of your transmitter to
switch between the low and high speed settings.
Low Speed: Press the High/Low speed switch for one time,
the buzz will send out one sound.
High Speed: PleasepressHigh/Lowspeedswitchonceagain,
the buzz will send out two sounds.
RESETTING FUNCTION
Press the button marked with the red arrow on your trans-
mitter rst, then switch on the power (blue arrow). Now all
trimming functions have been reset and you can start syn-
chronizing your RC Modell with the factory settings. (It is
recommended that people who start ying should use this
reset before the rst ight.)
GB / IEDE / A / CH

RC QUADROKOPTER 2.4 GHz
41932
– 6 –
TROUBLE SHOOTING
Besuchen Sie unseren Online-Shop
für weitere spannende Produkte:
www.cartronic.eu
For more exciting products
visit our online shop at:
www.cartronic.eu
Hinweis:
Technische und designbedingte Änderungen vorbehalten. Bei
Reklamationen Vorlage des Kaufbeleges.
Bei Fragen oder Reklamationen wenden Sie sich bitte
direkt an AUTEC AG: Kontaktdaten siehe Seite 1.

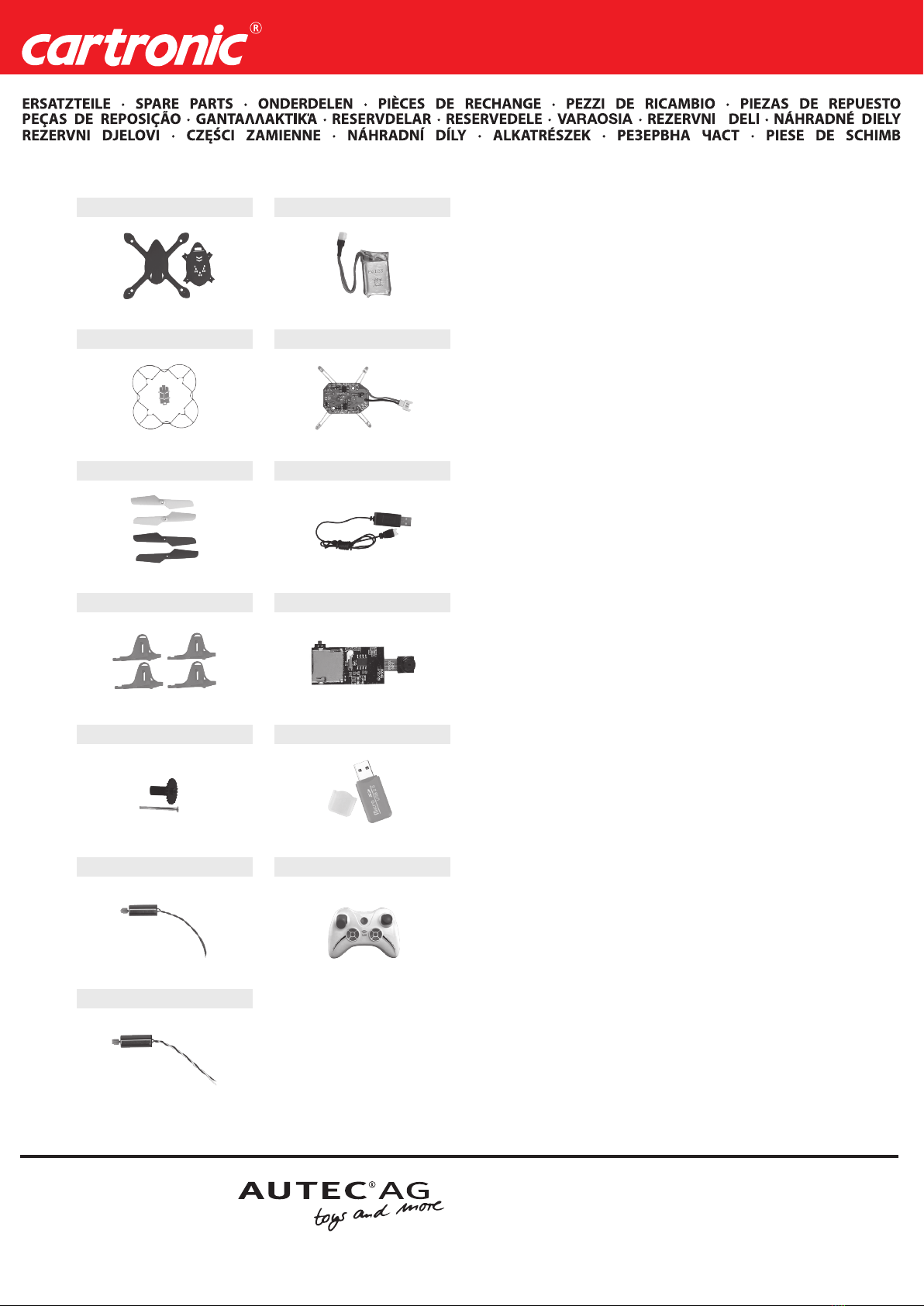

Ersatzteile unter: www.cartronic.eu
Please note:
Right is reserved to effect technical and design-related changes. Proof of
purchase must be shown in case of warranty claims.
If you have any queries or complaints, please contact
AUTEC AG direct: see Page 1 for contact details.
Spare parts at: www.cartronic.eu
TROUBLE SHOOTING
GB / IEDE / A / CH
Problem Reason Solution
No response from the
quadcopter
1. quadcopter bat-
tery power is too
low.
2. Transmitter bat-
tery power is too
low.
3. The band of the
transmitter does
not correspond to
the decoding of
the quadcopter.
1. Charge the quad-
copter.
2. Charge or replace
the battery’s.
3. Adjust the band
on the transmit-
ter and keep it the
same as the quad-
copter.
If the quadcopter is
slow to respond or
dicult to manoeu-
ver
1. Insucient power
with the transmit-
ter.
2. Transmitter of the
same frequency is
used nearby.
1. Replace the bat-
tery.
2. Use the helicopter
out of the range of
other RC quadcop-
ters.
When hovering, side
ight is formed
No horizontal cor-
rection
Conduct horizontal
correction as de-
scriped on page 4
Problem Grund Lösung
Der Quadrokopter
reagiert nicht
1. Die Batterien sind
zu schwach.
2. Die Batterien der
Fernbedienung
sind zu schwach.
3. Die Frequenz der
Fernbedienung
stimmt nicht mit
dem Quadrokop-
ter überein.
1. Die Batterie des
Quadrokopters la-
den.
2. Austauschen oder
Laden der Batteri-
en der Fernbedie-
nung.
3. Ändern der Fre-
quenz das sie mit
dem Quadrokop-
ter übereinstimmt.
Der Quadrokopter ist
langsam oder lässt
sich schlecht steuern
1. Leere Batterien
in der Fernbedie-
nung .
2. Es wird eine Fern-
bedienung mit
gleicher Frequenz
in der Nähe be-
nutzt.
1. Batterien austau-
schen.
2. Nicht in der Nähe
von anderen RC
Modellen betrei-
ben.
Beim Fliegen driftet
das RC Modell seit-
lich weg
Keine Horizontale
Korrektur
Durchführen eines
Horizontalen Reset
wie auf Seite 4
beschrieben

RC QUADROKOPTER 2.4 GHz
41932
– 7 –

RC QUADROKOPTER 2.4 GHz
41932
– 8 –
SICHERHEITSHINWEISE·SAFETYINFORMATION·VEILIGHEIDSAANWIJZINGEN·CONSIGNESDESÉCURITÉ·INDICAZIONI
DISICUREZZA·INDICACIONESDESEGURIDAD·INSTRUÇÕESDESEGURANÇA·ΟΗΓΙΕΣΑΣΦΑΛΕΙΑΣSÄKERHETSINSTRUK-
TIONER · SIKKERHEDSANVISNINGER · TURVALLISUUSOHJEITA · VARNOSTNA NAVODILA · BEZPEČNOSTNÉ POUKAZY
SIGURNOSNE UPUTE · WSKAZÓWKI BEZPIECZEŃSTWA · BEZPEČNOSTNÍ POUKAZY · BIZTONSÁGI UTASÍTÁSOK
   · INSTRUCŢIUNI DE SIGURANŢĂ
DE/A/CH
Betrieb
Das RC Modell niemals bei direkter Sonneneinstrahlung oder starker
Beleuchtung betreiben, da dies die Steuerung beeinträchtigen kann. Die Linse
des Senders nicht abdecken, da dann kein Signal übertragen werden kann. Kei-
ne Etiketten auf das RC Modell kleben, da dies den Empfang stören kann. Hän-
de, Haare und lose Kleidung vom Propeller entfernt halten. Keine Änderungen
oder Modifikationen am RC Modell vornehmen.
Betriebsumgebung
Nur im luftzugfreien Innenraum benutzen. Nicht im Freien benutzen. Platzbe-
darf ~ 10 m (L) x 6 m (B) x 2,5 m (H).
ACHTUNG: Gefahr von Augenverletzungen! Sicherheitsabstand von minde-
stens 3 Meter einhalten. Es dürfen sich weder Personen noch Tiere oder son-
stige Hindernisse in der Betriebsumgebung befinden.
Wartung
Bitte kontrollieren Sie die Kabel, Stecker und Rotoren regelmäßig auf Beschädi-
gung. Bei Beschädigung darf das RC Modell nicht benutzt werden. Die beschä-
digten Teile müssen vor erneuter Inbetriebnahme ordnungsgemäß ersetzt wer-
den. Vermeiden Sie die Verschmutzung Ihres RC Modells. Bitte beim Reinigen
sicherstellen, dass das RC Modell ausgeschaltet und vom Ladekabel getrennt
ist. Das RC Modell nur mit einem weichen Tuch oder einem weichen Pinsel rei-
nigen. Keine Reinigungs- oder Lösungsmittel verwenden.
Umgang mit dem Lithium-Polymer-Akku (LiPo)
Für das Laden dürfen nur die mitgelieferten Ladekabel verwendet werden. Jede
Manipulation am Ladekabel kann zu schwerwiegenden Schäden führen. Prüfen
Sie die Ladekabel regelmäßig auf Beschädigung und verwenden Sie keine be-
schädigten Ladekabel. Das RC Modell darf während des Ladens ausschließlich
auf einer nicht brennbaren, hitzebeständigen und nicht leitenden Unterlage
stehen. Brennbare und leicht entzündliche Materialien sind aus der Ladeum-
gebung zu entfernen. Nach dem Ladevorgang ist der Akku vom Ladekabel zu
trennen. Lagerung: LiPo Zellen dürfen nur in geladenem Zustand gelagert wer-
den. Nach dem Fliegen den RC Modell immer sofort wieder aufladen und nur
geladen lagern.
Für Schäden durch fehlerhafte Benutzung des LiPo-Akkus wird keine Haf-
tung übernommen.Werfen Sie LiPo-Akkus niemals ins Feuer oder ähnliche
Wärmequellen. Versuchen Sie niemals den LiPo-AKKU zu öffnen oder an-
derweitig zu zerstören.
Bewahren Sie das RC Modell und den LiPo-Akku niemals im Auto oder einem
anderen Ort auf, an dem sich eine höhere Temperatur als 60° bilden kann. Im
Extremfall erhitzt sich der LiPo-Akku stark und kann explodieren. Vermeiden Sie
direkte Sonneneinstahlung.
• Werfen Sie die LiPo-Akkus niemals auf den Boden
• Halten Sie Plus- und Minuspol niemals zusammen oder an Metallgegenstände
• Önen Sie den LiPo nicht
• Benützen Sie den LiPo nicht in der Nähe von Feuer oder in Umgebungstempe-
raturen von mehr als 80° C
• Tauchen Sie den LiPo nicht ins Wasser und machen Sie ihn nicht naß
• Laden Sie den Lipo nicht unter direkter Sonneneinstrahlung oder in der Nähe
von Feuer
• Schlagen Sie keinen Nagel oder Metallgegenstand in den LIPO
• Quetschen oder schlagen Sie den LiPo nicht.
• Werfen oder schleudern Sie den LiPo nicht
• Benutzen Sie den LiPo nicht, wenn er auällig deformiert oder beschädigt ist.
• Löten Sie nicht direkt am LiPo
• Laden und entladen Sie den LiPo nicht in umgekehrter Polung
• Kontaktieren Sie den LiPo nicht mit der Steckdose oder Zigarettenanzünder
im Auto
• Benutzen Sie den Lipo nur für Ihr RC Modell und für keine andere Anwendung
• Berühren Sie einen auslaufenden LiPo nicht direkt mit den Händen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich-
tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder
sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät
spielen.
Verhalten im Brandfall mit LiPo-Zellen
Sollten Lipo-Zellen durch irgendwelche äußere Umstände in Brand geraten
sein sind folgende Maßnahmen zwingend erforderlich. Behalten Sie die Ruhe
und handeln Sie umsichtig. Sperren Sie den Gefahrenbereich. Veranlassen Sie
sofort, dass alle Zuschauer, Passanten und sonstige Personen die Brandstelle
gegen den Wind verlassen. Soweit möglich, veranlassen Sie die Entfernung aller
brennbaren Gegenstände aus dem Gefahrenbereich. Atmen Sie die Brandgase
und Rauch nicht ein. Vergiftungsgefahr. Unternehmen Sie keine Löschversuche
mit Wasser, Explosionsgefahr.
Als Löschmittel eignen sich:
Trockener Sand, Feuerlöscher, Löschdecken, passende feuerfeste Deckel, Salz-
wasser. Nähern Sie sich der Brandstelle mit Rückenwind und setzen Sie die
Löschmittel beherzt und nach Vorschrift ein. d.h. geben Sie den Löschsand
komplett und auf einmal über die Brandstelle und decken die Stelle luftdicht ab.
Die Brandstelle ist erst nach vollständigem Auskühlen und längerer Wartezeit
(> 2 Stunden) zu räumen und die Reste als Schadstoffabfall gemäß behördlicher
Vorschrift zu entsorgen. Tragen Sie hierbei Schutzhandschuhe. Sollten Sie auch
nur geringe Zweifel an Ihren Löschversuchen haben, rufen Sie die Feuerwehr
zu Hilfe (112).
UMGANG MIT BATTERIEN
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern sind
Sondermüll. Der Inverkehrbringer ist zur Rücknahme gebrauchter Batterien
gesetzlich verpichtet. Sie können die Batterien nach Gebrauch in unserer
Verkaufsstelle oder in unmittelbarer Nähe beim Handel oder in Kommunalen
Sammelstellen unentgeltlich zurückgeben. Batterien regelmäßig überprüfen
und nach Gebrauch entnehmen, um ein eventuelles Auslaufen zu verhindern.
Batterien sind nach Polarität einzulegen. Es sollen nur die empfohlenen Bat-
terien verwendet werden. Nichtaufladbare Batterien dürfen nicht aufgeladen
werden. Verbrauchte Batterien aus dem Spielzeug entfernen und wie vom Her-
steller empfohlen entsorgen. Anschlußklemmen dürfen nicht kurzgeschlossen
werden. Aufladbare Batterien nur unter Aufsicht Erwachsener laden. Ungleiche
Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen ver-
wendet werden.
GB/IE
Operation
Never operate this RC modell in direct sunlight or under bright lighting,
as this may affect the controls. Do not cover the lens of the transmitter, becau-
se this will prevent the signal from being transmitted. Do not attach any stickers
to the RC modell; doing so may disturb signal receiving. Hands, hair, and loose
clothing must be kept away from the propeller. Do not make any changes or mo-
difications to the RC modell.
Operating environment
Only operate indoors in a draft-free environment. Do not operate outdoors. Space
requirement ~ 10 m (L) x 6 m (W) x 2,5 m (H).
CAUTION: Danger of eye injuries! Maintain safety margin of at least 3 meters. It
must be observed that neither persons nor animals nor other obstacles are within
the operating environment.
Maintenance
Please check cables, plugs, and rotors regularly for signs of damage. The RC mo-
dell must not be used if there are any damages. Before using the RC modell again
damaged parts must be properly replaced. Prevent the RC modell from becoming

RC QUADROKOPTER 2.4 GHz
41932
– 9 –
dirty. When cleaning the RC modell make sure it is switched off and that the char-
ger cable is not connected. Clean the RC modell with a soft cloth or a soft brush.
Do not use cleaning agents or solvents.
Handling the Lithium-Polymer-rechargeable battery (LiPo)
To charge use only the charger cables included in the delivery. Any manipulation
to the charger cables can lead to serious damage. Regularly inspect the charger
cables for damages and do not use damaged charger cables. During charging the
RC modell must stand on a non-flammable, heat resistant, and non-conductive
surface. Flammable and highly flammable materials must be removed from the
charging area. After the charge is complete the rechargeable battery must be dis-
connected from the charging cable. Storage: LiPo cells may only be stored fully
charged: After flying the RC modell always recharge and store fully charged.
No liability will be accepted for damages caused by incorrect handling of the
LiPo-rechargeable battery. Never throw LiPo-rechargeable batteries into a
fire or other heat source. Never try to open the LiPo- rechargeable battery or
destroy it in any other manner.
Do not store the RC modell and the LiPo- rechargeable battery in an automobile
or any other location where temperatures may rise above 60°. In extreme cases
the LiPo-rechargeable battery will heat up so strongly that it may explode. Avoid
direct exposure to sunlight.
• Never throw the LiPo- rechargeable batteries on the ground
• Never hold plus and minus poles together or onto metal objects
• Do not open the LiPo
• Do not use the LiPo near an open ame or in the vicinity of temperatures over
80° C
• Do not immerse the LiPo in water and do not make it wet
• Do not charge the LiPo in direct sunlight or in the vicinity of open ames
• Do not strike nails or other metal objects into the LiPo
• Do not squeeze or strike the LiPo.
• Do not throw or spin the LiPo
• Do not use the LiPo if it is noticeably deformed or damaged.
• Do not solder directly on the LiPo
• Do not charge or discharge the LiPo in reverse polarity
• Do not contact the LiPo with the socket or cigarette lighter in your car
• Use the LiPo for your RC modell only and not for any other application
• Do not touch a leaking LiPo with your bare hands.
• This device is not meant to be used by persons (including children) with limi-
ted physical, sensory, or mental capabilities or lacking in the experience and/
or knowledge of use, unless they are being supervised by a person responsible
for their safety or have received instructions from this person on how to use
this device. Children should be supervised to ensure that they do not play with
this device.
charge. Regularly check the batteries and remove after use to prevent them from
leaking. Batteries must be inserted according to polarity. Only use recommen-
ded batteries. Non-rechargeable batteries must not be recharged. Used batteries
must be removed from the toy and disposed of as recommended by the manu-
facturer. Terminals must not be short circuited. Rechargeable batteries must only
be charged under adult supervision. Unequal battery types or new and used bat-
teries must not be used together.
Behaviour in case of fire with the LiPo cells
If the LiPo cells, by any external incident, catch fire following actions are absolu-
tely essential. Remain calm and act in a collected manner. Block off the danger
zone. Immediately evacuate onlookers, pedestrians, and other persons from the
scene of the fire in the direction into the wind. As far as possible remove all flam-
mable objects from the danger zone. Do not inhale gasses and smoke. Risk of
intoxication. Do not try to extinguish the fire with water, risk of explosion.
Suitable extinguishers are:
Dry sand, fire extinguishers, fire blankets, suitable fire proof lids, salt water. Ap-
proach the scene of the fire with the wind from behind you and apply extinguis-
hers wholeheartedly and according to directions. That means throw extinguisher
sand completely and at once over the fire and cover it airtight.
The scene of the fire can only be cleared after it has completely cooled off and
after a longer period of waiting (> 2 hours) and the remnants are to be disposed
of in hazardous waste according to legal stipulations, when doing so wear protec-
tive gloves. Should there be any doubts as to the extinguishing attempts call the
fire department for assistance. (112).
HANDLING BATTERIES
Batteries and rechargeable batteries must not be disposed of in domestic waste,
but rather in hazardous substance waste. The person placing them on the market
is legally obliged to take back used batteries. You may bring used batteries to
our store or other stores in your vicinity or to community collection areas free of

RC QUADROKOPTER 2.4 GHz
41932
– 10 –
932 - 001 932 - 008
932 - 002
932 - 003
932 - 004
932 - 005
932 - 006
932 - 007
932 - 009
932 - 010
932 - 011
932 - 012
932 - 013
Art.-Nr. 41932
AUTEC AG
Daimlerstraße 61
D-90441 Nürnberg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.cartronic.eu

RC QUADROKOPTER 2.4 GHz
41932
– 11 –

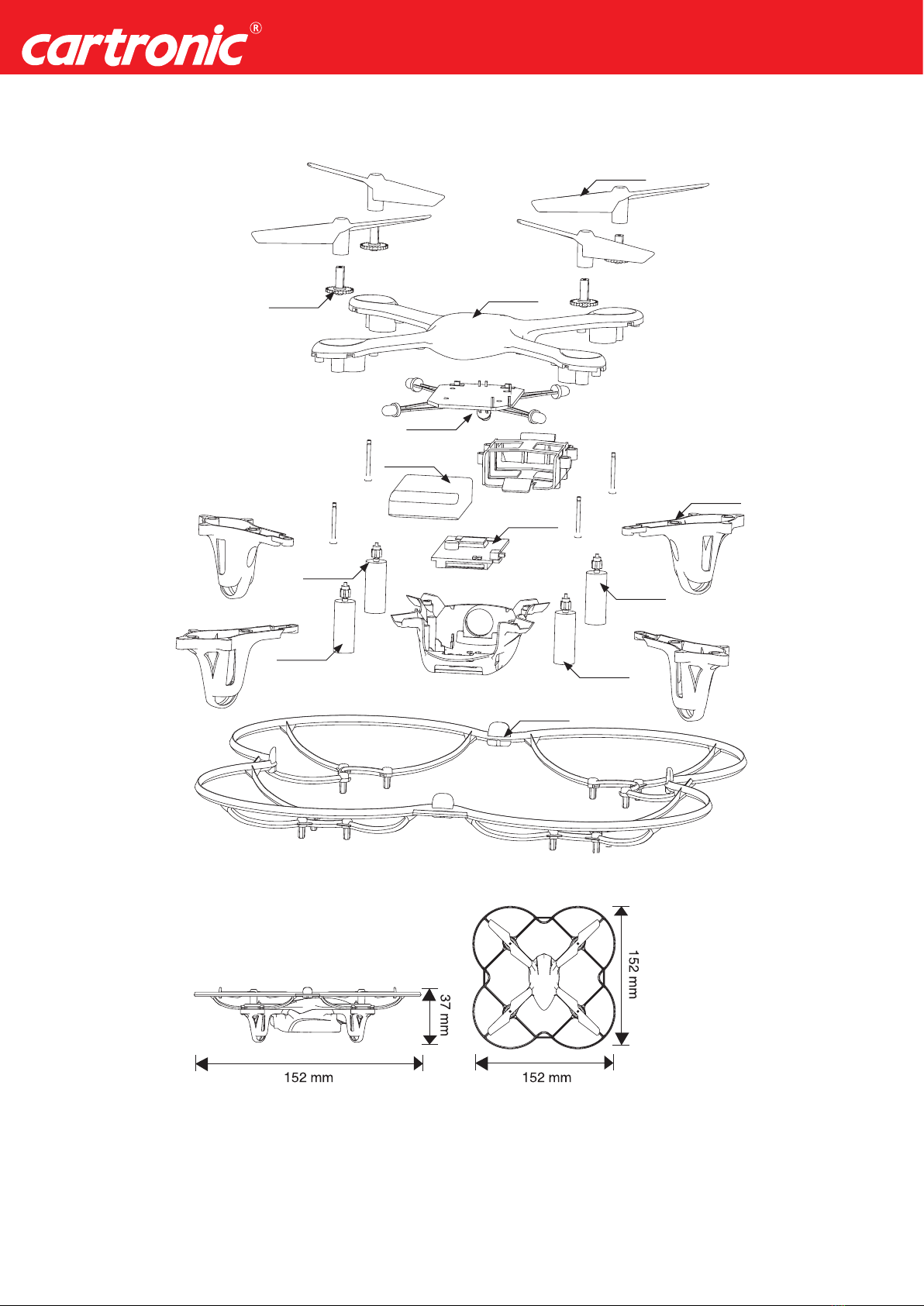

932 - 003
932 - 008
932 - 009
932 - 005
932 - 006
932 - 006
932 - 002
932 - 004
932 - 011
932 - 001
932 - 007
932 - 007

RC QUADROKOPTER 2.4 GHz
41932
– 12 –
PB = Blei
Batterie enthält Blei
PB
10.2015/41932 mB
AUTEC AG
Daimlerstraße 61
D-90441 Nürnberg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.cartronic.eu
Dieses Produkt ist konform mit der Richtlinie 1999/5/EG.
Info hierzu unter AUTEC AG.
Der Betrieb ist in der BRD anmeldefrei.
