Autel Robotics Live Deck 2 User manual

Live Deck 2
User Guide
ユーザーガイド
用户指南
用戶指南
사용자 가이드

Contents
1. EN ..................................... 1~5
2. JP ..................................... 6~10
3. CN ..................................... 11~14
4. TC ..................................... 15~18
5. KR ..................................... 19~23

Disclaimer
Product Info
Thank you for purchasing the Live Deck 2 (hereinafter referred to as
the “Product”). Read this disclaimer carefully before using this Product.
By using this Product, you hereby agree to this disclaimer and signify
that you have read it fully. Please use the Product in strict accordance
with the manual and be sure to pay attention to the Warnings.
AUTEL ROBOTICS CO., LTD. (hereinafter referred to as "AUTEL ROBOTICS")
assumes no liability for damage(s) or injuries incurred directly or
indirectly from improper use of this Product. Misuse includes, but is
not limited to, short-circuiting, overheating, introducing foreign
materials into the Product.
This Product and manual are copyrighted by AUTEL ROBOTICS with all
rights reserved. No part of this Product and manual shall be reproduced
in any form without the prior written consent or authorization of
AUTEL ROBOTICS.
1. Introduction
The Live Deck 2 supports a wireless connection with UAV and a
real-time image transmission within 12km under barrier-free
conditions. The image transmission system and the remote
control system work on the bands of 2.4GHz/5.8GHz/900MHz,
and can play 1080P 60fps HD video in real time through HDMI
* 900MHz is only supported in FCC certified countries.
port.
1

Connects to mobile devices, supports real-time
video watching on mobile APP (iOS and Android)
2. Component
Communicate with the aircraft via a
2.4GHz/5.8GHz/900MHz (adaptive aircraft band)
RF signal
4 LED battery level indicators
3Ethernet port
Supports 100M Ethernet. Supports real-time video
watching, uploading and online live broadcasting
on PC APP (need to download corresponding
application)
Antenna
1
LED battery
level indicators
2
USB Type A 1
4
Connects to a monitor that supports HDMI and
outputs HD video up to 1080P 60fps
HDMI port
5
Charging port.
Type-C port
6
2
10
9
1
8
2
3
47
5 6

3.2 Power Button Indicators
Power On: When power off, press and hold the power button for 2
seconds to turn on the power.
Power Off: When power on, press and hold the power button for at
least 2 seconds to turn off the power.
3. LED Indicator Description
3.1 Battery Level Indicator
Battery Level Indicator Current Power level
Solid Green Flashing Green Light Off
87.5%~100%
75%~87.5%
62.5%~75%
50%~62.5%
37.5%~50%
25%~37.5%
12.5%~25%
0%~12.5%
0%
Pairing
button/indicator
Short press on the button and start pairing. After
pairing with the aircraft successfully, the indicator
frequency is the same as the indicator flashing
frequency on the aircraft
Power button Press and hold the power button for 2s to turn
on/offthe Live Deck
8
TF card port Upgrade the Live Deck 2 through TF card
Supports 4G/5G module
* This feature will be implemented in a future
firmware release.
7
9
USB Type A 2
10
3

4. Setting Up the Live Deck
4.1 Attach the Antennas
Attach the 2 antennas to the module and tighten the antennas.
4.2 Connect to a Display Device
HDMI, USB Type A, and Ethernet port can output display information.
Please select one or several ports to connect to your devices accordingly.
1) Using HDMI: connect the HDMI cable to a monitor that can support
HDMI or DVI format. The video resolution can be up to 1080P60.
2) Using USB Type A: connect the data cable to a mobile device
(smartphone or tablet). Open App to display HD video and
flight control OSD information.
3) Using Ethernet port: connect the cable to a computer. Please
download and install a player that supports RTSP protocol network
video streaming to display HDvideo and flight control OSD information.
The Live Deck 2 supports connecting the HDMI, Ethernet port and
USB port to Android devices at the same time. When the USB port is
connected to an iOS devices, the HDMI and Ethernet port will not
display image.
Note
4

5. Product Specifications
5
Weight (battery included)
Dimensions
Ingress Protection
RF Receiver Operating
Frequency
Max Video Transmission
Distance
Max Operating Time
Operating Current/Voltage
Battery Type
Battery Capacity
Power Consumption
Operating Temperature
Operating Humidity
HDMI
Ethernet
424.5g
152*111*23.2mm (antennas folded)
223.9*152*23.3mm (antennas unfolded)
IP43
902~928MHz (FCC);
2.4GHz~2.4835GHz;
5.725 GHz~5.850GHz (Non-Japan);
5.650-5.755GHz (Japan)
900MHz:FCC<=33dBm
2.4GHz:FCC/NCC<=33dBm;
CE/MIC/SRRC/KC<=20dBm
5.8GHz/5.7GHz:FCC/SRRC/NCC<=33dBm;
KC<=20dBm; CE<=14dBm
12km
5h
1.3A/3.85V (not connected to
smartphone)
Li-Po
6200mAh
5W
14°F~104°F (-10°C~40°C)
95%RH
1080p@60 fps
100M
Transmission Power (EIRP)
Supported Models EVO II Pro V3 / EVO II Dual 640T V3
EVO II RTK Series V3/ EVO II Enterprise V3

6
免責事項
製品情報
Live Deck 2（以下「製品」）をお買い上げいただき、ありがとうございます。本
製品を使用する前に、この免責事項をよくお読みください。本製品を使用する
ことにより、お客様は本免責事項に同意し、本免責事項をすべて読まれたも
のと見なさせていただきます。製品使用の際は取扱説明書の記載をよく守
り、必ず注意事項をご確認ください。
適不の品製本、は）」SCITOBOR LETUA「下以（ .DTL ,.OC SCITOBOR LETUA
切な使用により直接的または間接的に発生した損害や傷害について、一切
の責任を負いません。誤使用とは、製品のショート、過熱、異物混入などを含
みますが、これらに限定されません。
本製品および取扱説明書の著作権はAUTEL ROBOTICSに帰属します。本製
品および取扱説明書の一部または全部を、AUTEL ROBOTICSの事前の書面
による同意または認可なしに、いかなる形でも複製することを禁じます。
1. 序文
Live Deck 2はUAVとのワイヤレス接続に対応し、障害物がない条件にお
いて最大12kmのリアルタイム画像伝送を可能とします。画像伝送システ
ムとリモートコントロールシステムは2.4GHz/5.8GHz/900MHzの帯域で
動作し、HDMIポートを介してリアルタイムで1080P/60fpsのHDビデオを
再生できます。
* 900MHz は、FCC 認定国でのみサポートされています。

7
2. 構成部品
アンテナ 2.4GHz/5.8GHz/900MHz（適応航空機帯域）のRF
信号で航空機と通信します。
LEDバッテリーレベ
ルインジケーター 4つのLEDでバッテリーレベルを表示します。
Type-Cポート 充電ポート。
Ethernetポート
100M Ethernetに対応します。PC APPによるリアル
タイムビデオ視聴、アップロード、オンラインライブ
ブロードキャスティングに対応します（対応するアプ
リケーションをダウンロードする必要があります）。
USB Type A 1 モバイルデバイスと接続し、モバイルAPP（iOS、
Android）によるリアルタイムビデオ視聴に対応します。
HDMIポート HDMI対応のモニターに接続し、最大1080P/60fps
のHDビデオを出力します。
1
2
3
4
5
6
10
9
1
8
2
3
47
5 6

8
3.2 電源ボタンインジケーター
電源オン: 電源がオフのとき、電源ボタンを2秒間長押しして電源をオンにし
ます。
電源オフ: 電源がオンのとき、電源ボタンを2秒以上長押しして電源をオフに
します。
3. LEDインジケーターの説明
3.1 バッテリーレベルインジケーター
バッテリーレベルインジケーター 現在の電力レベル
緑点灯 緑点滅 消灯
87.5%~100%
75%~87.5%
62.5%~75%
50%~62.5%
37.5%~50%
25%~37.5%
12.5%~25%
0%~12.5%
0%
ペアリングボタ
ン/インジケー
ター
ボタンを短く押すとペアリングが開始されます。航
空機と正常にペアリングされると、インジケーター
の点滅頻度が航空機のインジケーターの点滅頻
度と同じになります
TFカードポート
電源ボタン 電源ボタンを2秒長押しすることで、Live Deckの電
源のオン/オフを切り替えられます
TFカードを使用してLive Deck 2をアップグレートし
4G/5G モジュールをサポートします。
* この機能は、将来のファームウェアアップデー
トで実装される予定です。
ます。
7
8
9
USB Type A 2
10

9
4. Live Deckのセットアップ
4.1 アンテナの取り付け
2本のアンテナをモジュールに取り付け、アンテナを締め付けます。
4.2 ディスプレイデバイスとの接続
HDMI、USB Type A、Ethernetの各ポートからディスプレイ情報を出力できます。
必要に応じて、デバイスに接続するポートを1つ、または複数選択してください。
1) HDMIを使用する場合: HDMIまたはDVI形式に対応したモニターにHDMI
ケーブルを接続します。ビデオ解像度は最大1080P60まで対応します。
2) USB Type Aを使用する場合: モバイルデバイス (スマートフォンやタブレ
ット) にデータケーブルを接続します。アプリを開くと、HDビデオとフライトコ
ントロールOSDの情報を表示できます。
3) Ethernetポートを使用する場合: コンピューターにケーブルを接続します。
HDビデオとフライトコントロールOSDの情報を表示するには、RTSPプロトコ
ルのネットワークビデオス
トリーミングに対応したプレーヤーをダウンロード
およびインストールしてください。
Live Deck 2は、USBポートにAndroidデバイスを接続している場合、HDMIと
Ethernetポートにも同時に接続することに対応しています。USBポートにiOS
デバイスを接続している場合、HDMIとEthernetポートには映像が表示されません。
注意

10
5. 製品仕様
重量 (バッテリー含む)
サイズ
イングレスプロテクション
RFレシーバー動作周波数
424.5g
152*111*23.2mm（アンテナ折り畳み時）
223.9*152*23.3mm（アンテナ展開時）
IP43
902~928MHz (FCC)
2.4GHz~2.4835GHz
5.650~5.755GHz（日本）
5.725GHz~5.850GHz（日本以外）
900MHz:FCC<=33dBm
2.4GHz:FCC/NCC<=33dBm;
CE/MIC/SRRC/KC<=20dBm
5.8GHz/5.7GHz:FCC/SRRC/NCC<=33dBm;
KC<=20dBm; CE<=14dBm
12km
5時間
1.3A/3.85V (スマートフォン非接続時)
Li-Po
6200mAh
5W
14°F～104°F (-10°C～40°C)
95%RH
1080p@60 fps
100M
送信出力 (EIRP)
制御および映像伝送の最大距離
最大動作時間
動作電流/電圧
バッテリー種別
バッテリー容量
消費電力
動作温度
動作湿度
HDMI
Ethernet
対応機体 EVO II Pro V3/EVO II Dual 640T V3
EVO II RTKシリーズ V3/EVO II Enterprise V3

免责声明
产品信息
谢谢您购买Live Deck 2智能盒子（以下简称“产品”）。请在开始使用本产品
前，仔细阅读下列条款，确认您已理解并且同意接受下列条款、条件和安全
操作指引。请严格遵守本手册中的操作说明和步骤。
下以（ 司公限有份股术技空航能智通道市圳深，明说作操全安守遵不户用如
简称“道通智能”）对于使用中发生的任何产品损坏或损失（无论直接还是间
接、法律、特殊、事故还是经济损失（包括但不限于利润损失））概不负责，并且
不提供保修服务。
本产品和手册版权归道通智能所有，保留所有权利。未经道通智能明确书面
同意或授权，不得以任何形式复制本产品或手册的任何部分。本手册有多种
语言版本。 如果不同版本之间存在差异，则在中国购买该产品时应以简体中
文版本为准，在其他地区购买该产品时以当地语言版本为准。
1. 简介
Live Deck 2支持与无人机无线连接，图传距离可达到12公里。图像传输
系统的工作频段为2.4GHz / 5.8GHz / 900MHz，并可通过HDMI接口实时
提供1080P 60fps的图传画面。
* 900MHz仅在FCC认证适用范围的国家支持。
2. 部件介绍
11
1
8
2
3
47
5 6

天线 ）段频机飞应适自（zHM009 / zHG8.5 / zHG4.2过通
射频信号与飞机进行通信。
LED电量指示灯 包含4个LED电池电量指示灯。
Type-C接口 充电接口。
以太网端口 支持100M以太网。 它还支持电脑端的实时视频观
看，上传和在推流直播（需要下载相应的应用程序）。
Type-A接口 1 连接到移动设备，在移动端APP（iOS和Android）上
支持实时观看视频。
HDMI 接口 连接到支持HDMI的显示器，可输出画质高达1080P
60fps的视频。
对频按键/指示灯 短按对频按键，进入对频。对频成功后，指示灯闪烁
频率与飞机上的指示灯闪烁频率相同。
TF卡接口
电源按键 长按电源按键2秒开启/关闭Live Deck 2。
通过TF卡对产品进行升级。
可扩展4G/5G模块。
* 此功能将在后续的固件更新中实现。
1
2
3
4
5
6
7
8
9
Type-A接口 2
10
10
9
3. LED指示灯说明
3.1 电池电量指示灯
12

3.2 电源指示灯
开启：关机状态下，长按电源键2秒钟即可开机。
关闭：开机状态下，长按电源键2秒钟即可关机。
4. 操作指引
4.1 安装天线
将天线连接到天线端口，并拧紧。
4.2 连接到显示设备
HDMI，USB Type A和以太网端口均可以输出显示信息。 请选择一个或多
个端口对应连接到您的设备。
1) 使用HDMI：将HDMI线连接到可支持HDMI或DVI格式的显示器。 视频分
辨率最高可达1080P 60fps。
2) 使用USB Type A：将数据线连接到移动设备（智能手机或平板电脑）。 打
开APP，以显示高清视频和飞行控制OSD信息。
3) 使用以太网端口：将网线连接到计算机。 请下载并安装支持播放RTSP
电量指示灯 当前电量
绿灯常亮 绿灯闪烁 灯灭
87.5%~100%
75%~87.5%
62.5%~75%
50%~62.5%
37.5%~50%
25%~37.5%
12.5%~25%
0%~12.5%
0%
13

Live Deck 2可以支持通过HDMI，以太网端口和USB端口同时连接到Android
设备。 当USB端口连接到iOS设备时，HDMI和以太网端口将不显示任何图像。
5. 技术规格
警告
网络视频流的播放器，以显示高清视频和飞行控制OSD信息。
重量（含电池）
尺寸
防护等级
工作频率
424.5g
152*111*23.2mm（天线折叠）
223.9*152*23.3mm（天线展开）
IP43
902至928 MHz（FCC）;
2.4GHz 至 2.4835GHz;
5.725 GHz 至 5.850 GHz（非日本地区）;
5.650 至 5.755GHz（日本）
900MHz:FCC<=33dBm
2.4GHz:FCC/NCC<=33dBm;
CE/MIC/SRRC/KC<=20dBm
5.8GHz/5.7GHz:FCC/SRRC/NCC<=33dBm;
KC<=20dBm; CE<=14dBm
12km
5h
）机手能智到接连未（ V58.3 / A3.1
锂聚合物电池
6200mAh
5W
-10°C至40°C
95%RH
1080p@60 fps
100M
14
等效全向辐射功率(EIRP)
最大控制及图传距离
续航时间
工作电流/电压
电池类型
电池容量
功耗
工作环境温度
湿度范围
HDMI
以太网
EVO II Pro V3/EVO II Dual 640T V3
EVO II RTK系列 V3/EVO II行业版 V3
支持机型

免責聲明
產品資訊
謝謝您購買Live Deck 2智能盒子（以下簡稱“產品”）。請在開始使用本產品
前，仔細閱讀下列條款，確認您已理解並且同意接受下列條款、條件和安全
操作指引。請嚴格遵守本手冊中的操作說明和步驟。
下以（ 司公限有份股術技空航能智通道市圳深，明說作操全安守遵不戶用如
簡稱“道通智能”）對於使用中發生的任何產品損壞或損失（無論直接還是間
接、法律、特殊、事故還是經濟損失（包括但不限於利潤損失））概不負責，並且
不提供保修服務。
本產品和手冊版權歸道通智能所有，保留所有權利。未經道通智能明確書面
同意或授權，不得以任何形式複製本產品或手冊的任何部分。本手冊有多種
語言版本。 如果不同版本之間存在差異，則在中國購買該產品時應以簡體中
文版本為准，在其他地區購買該產品時以當地語言版本為准。
1. 簡介
Live Deck 2支持與無人機無線連接，圖傳距離可達到12公里。圖像傳輸
系統的工作頻段為2.4GHz / 5.8GHz / 900MHz，並可通過HDMI介面即時
提供1080P 60fps的圖傳畫面。
* 900MHz僅在FCC認證適用範圍的國家支持。

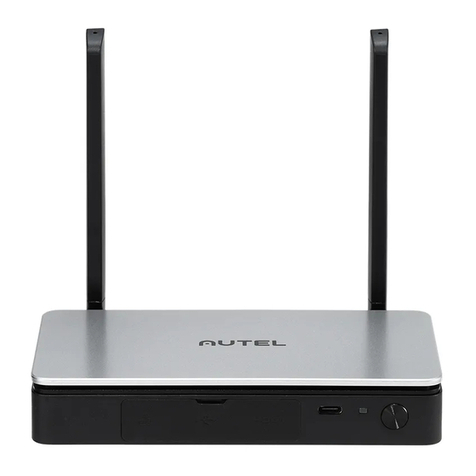

2. 部件介紹
15
1
8
2
3
47
5 6

天線 ）段頻機飛應適自（zHM009 / zHG8.5 / zHG4.2過通
射頻信號與飛機進行通信。
LED電量指示燈 包含4個LED電池電量指示燈。
Type-C介面 充電介面。
以太網端口 支持100M以太網。 它還支持電腦端的即時視頻觀
看，上傳和在推流直播（需要下載相應的應用程式）。
Type-A介面 1 連接到移動設備，在移動端APP（iOS和Android）上
支持即時觀看視頻。
HDMI 介面 連接到支持HDMI的顯示器，可輸出畫質高達1080P
60fps的視頻。
對頻按鍵/指示燈 短按對頻按鍵，進入對頻。對頻成功後，指示燈閃爍
頻率與飛機上的指示燈閃爍頻率相同。
TF卡介面
電源按鍵 長按電源按鍵2秒開啟/關閉Live Deck 2。
通過TF卡對產品進行升級。
可擴展4G/5G模組。
* 此功能將在後續的固件更新中實現。
1
2
3
4
5
6
7
8
9
Type-A介面 2
10
3. LED指示燈說明
3.1 電池電量指示燈
16
10
9

3.2 電源指示燈
開啟：關機狀態下，長按電源鍵2秒鐘即可開機。
關閉：開機狀態下，長按電源鍵2秒鐘即可關機。
4. 操作指引
4.1 安裝天線
將天線連接到天線端口，並擰緊。
4.2 連接到顯示設備
HDMI，USB Type A和以太網端口均可以輸出顯示資訊。 請選擇一個或多
個端口對應連接到您的設備。
1) 使用HDMI：將HDMI線連接到可支持HDMI或DVI格式的顯示器。 視頻解
析度最高可達1080P 60fps。
2) 使用USB Type A：將數據線連接到移動設備（智能手機或平板電腦）。 打
開APP，以顯示高清視頻和飛行控制OSD資訊。
電量指示燈 當前電量
绿灯常亮 绿灯闪烁 灯灭
87.5%~100%
75%~87.5%
62.5%~75%
50%~62.5%
37.5%~50%
25%~37.5%
12.5%~25%
0%~12.5%
0%
17
