English-1
Quick Installation Guide
Package Contents
Camera Unit Speakerphone Unit Remote Controller Power Adapter
Power Cord*
USB 3.0 Cable Speakerphone Cable 3.5 mm Audio Cable L-Mount Bracket


Screws for
Mount Drilling Paper Quick Guide Warranty Card

P/N: 303AU340- AGR
46.00[1.81]
51.00[2.01]
Ø5.5 0[Ø0 .22 ]



*The power cord will vary depending on the standard power outlet of the country where it is sold.
More Help
For FAQs, technical support, software and user manual download, please visit: http://www.aver.com.


English-2

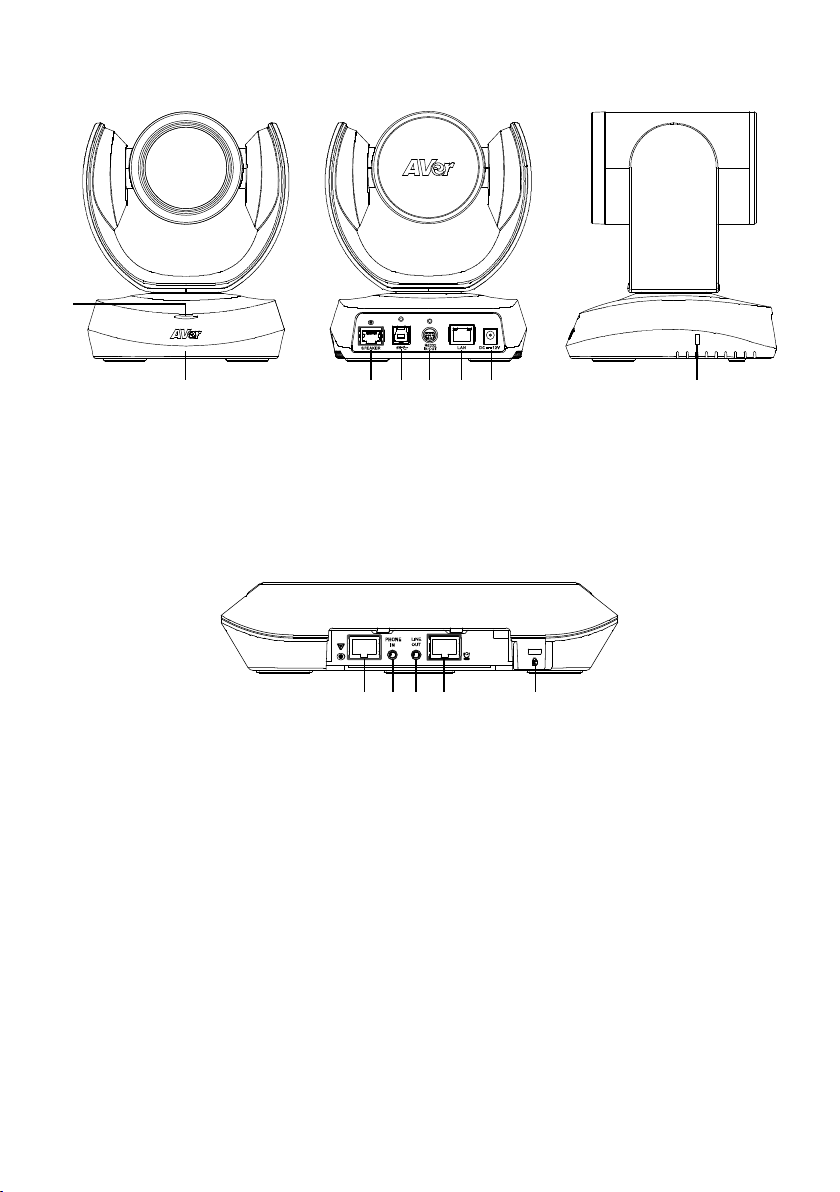

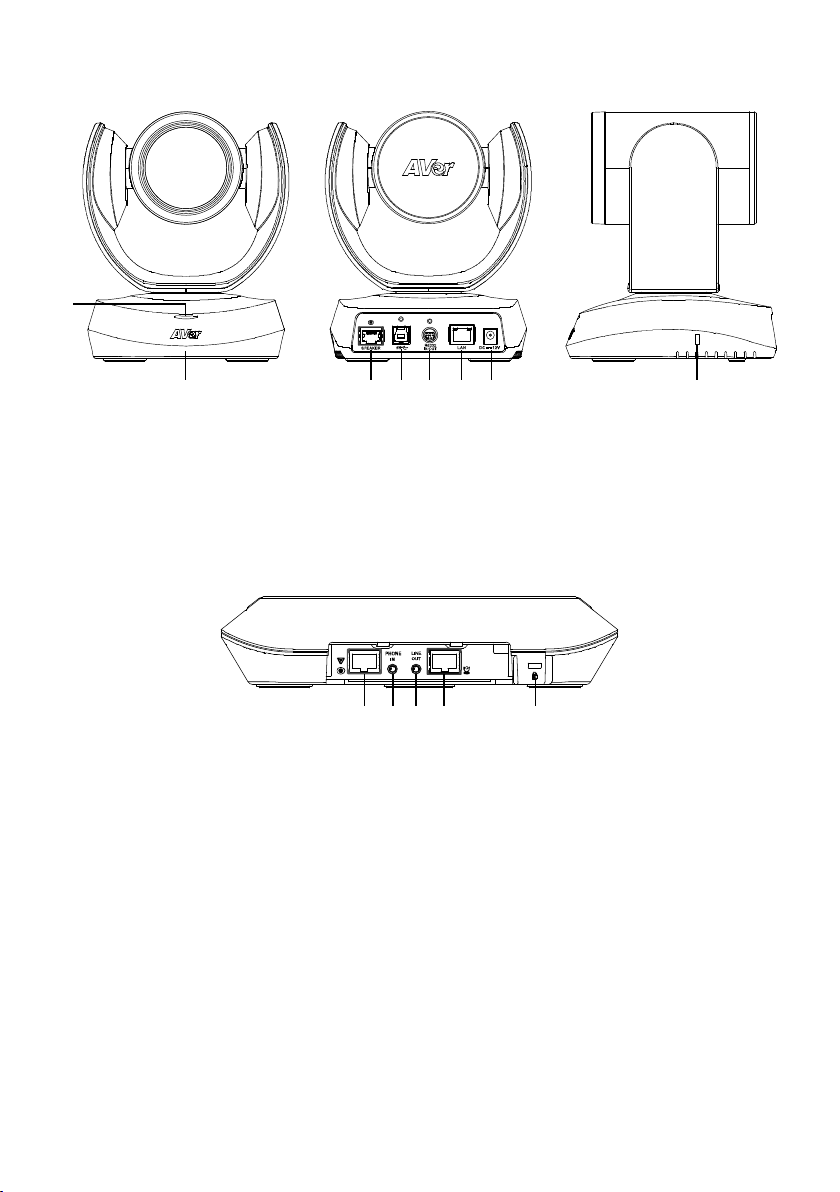

Overview
1
2 3 4 5 6 7 8

1 Status LED 5 RS232 in/out port
2 IR sensor 6 Ethernet port
3 Speakerphone port
(Blue cable)
7 DC 12V power jack
4 USB3.1 Type B port 8 Kensington Lock
91011 12 13

9 Speakerphone port
(For extended speakerphone
and microphone connection/
Red cable)
11
12
13
Line out port
Camera port
(Blue cable)
Kensington Lock
10 Phone in port


English-3
Installation

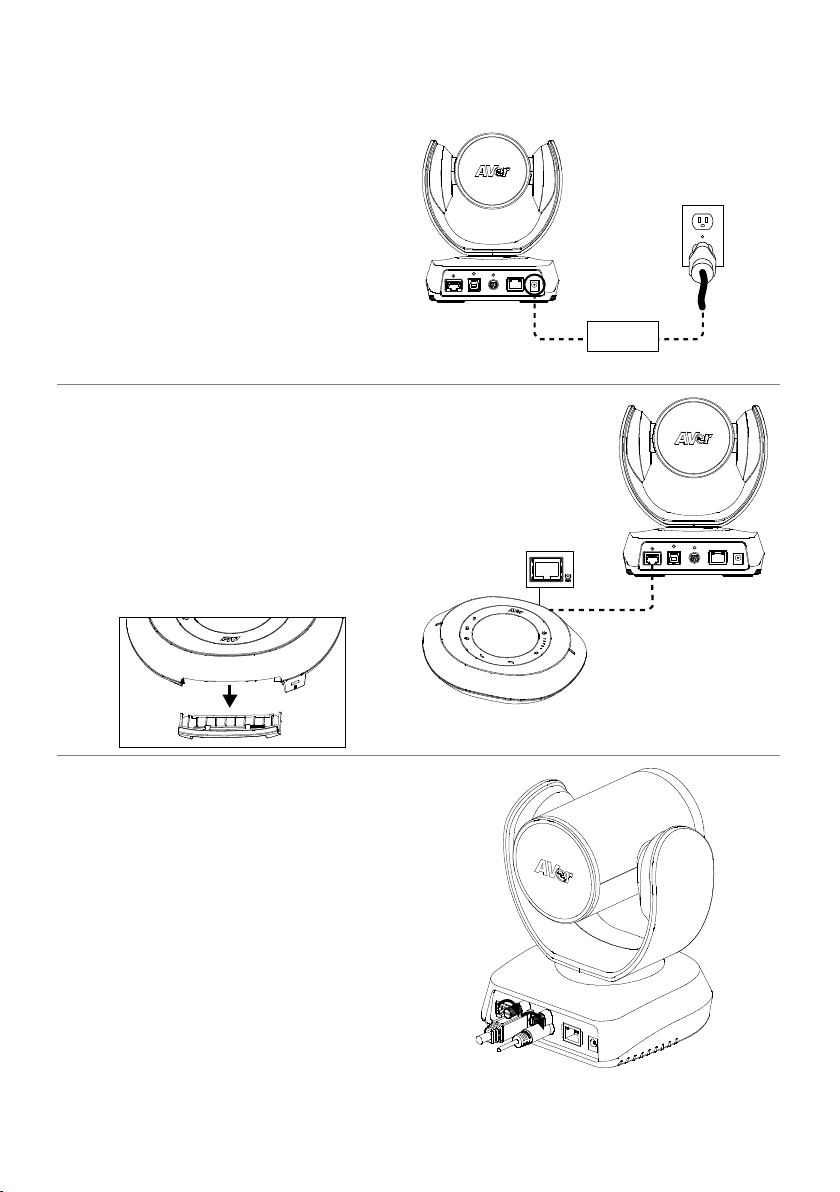

1. Connect the camera to power outlet.
Power cord
Power adapter
2. Connect the camera to the
speakerphone using the included
compatible cable.
[Note]
Both speakerphone and camera port are
marked in blue.
The back cover of the speakerphone will
need to be removed to connect the
speakerphone cable.
Speakerphone
cable
3. Connect other necessary cables.
[Note]
USB and RS232 cable need to secure the
cable with attached screw.
Make sure the cable is well connected to
the connector on the camera before
securing the cable.


English-4

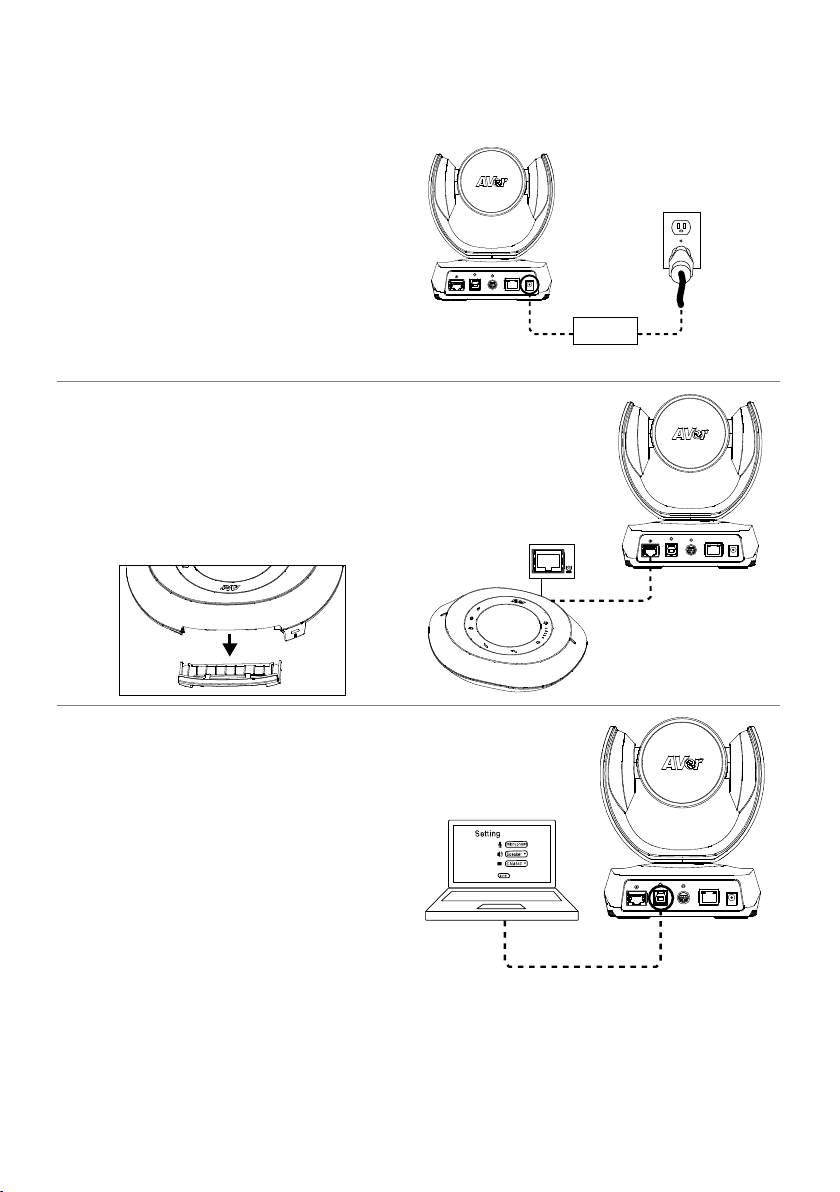

4. Connect the camera to the computer.
[Note] Use the USB 3.0 cable that is included
in package.
USB cable

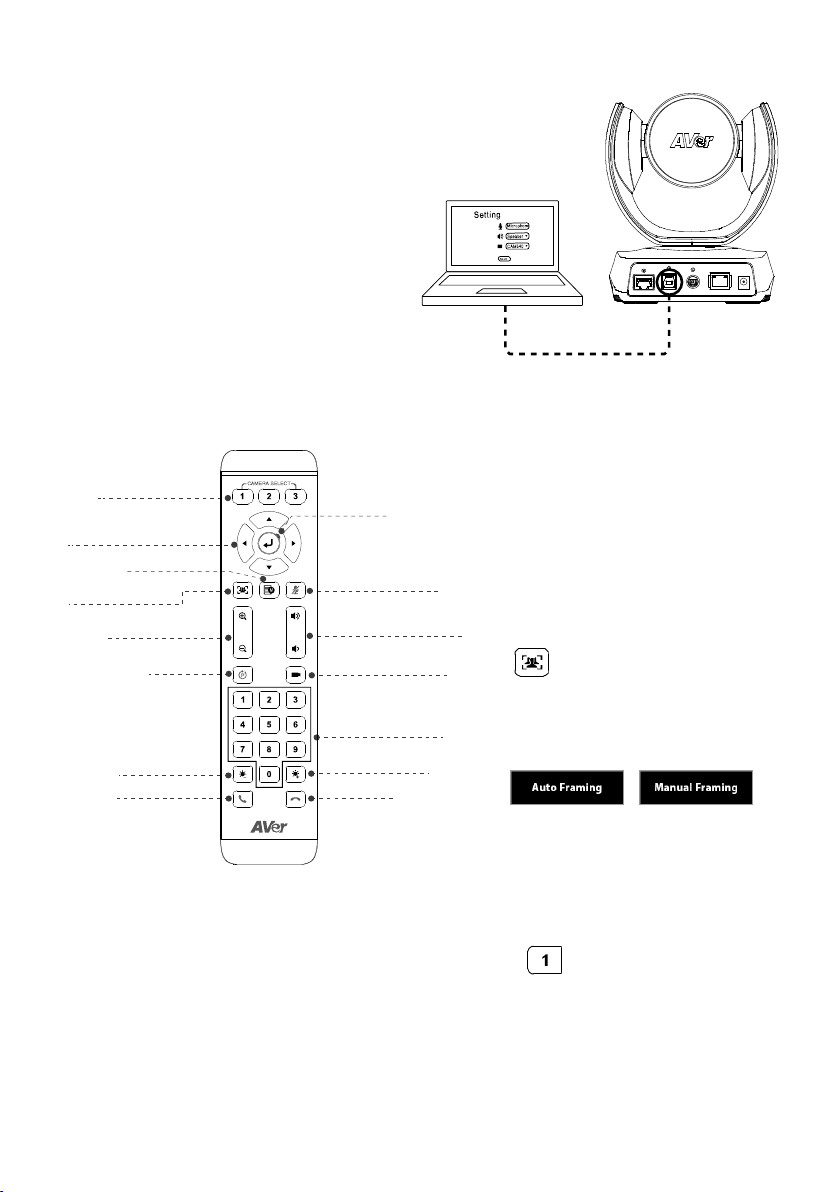

Remote Controller
Camera Select
Camera Directional
Control
OSD Menu**
SmartFrame
Zoom In/Out
Preset
Call/Answer*
Brightness -
Enter**
Mute/Un-mute
VolumeUp/Down
PresetHotKey
PresetPosition
HangUp*
Brightness+

*Function requires AVer PTZApp
**Not supported for VC520 Pro

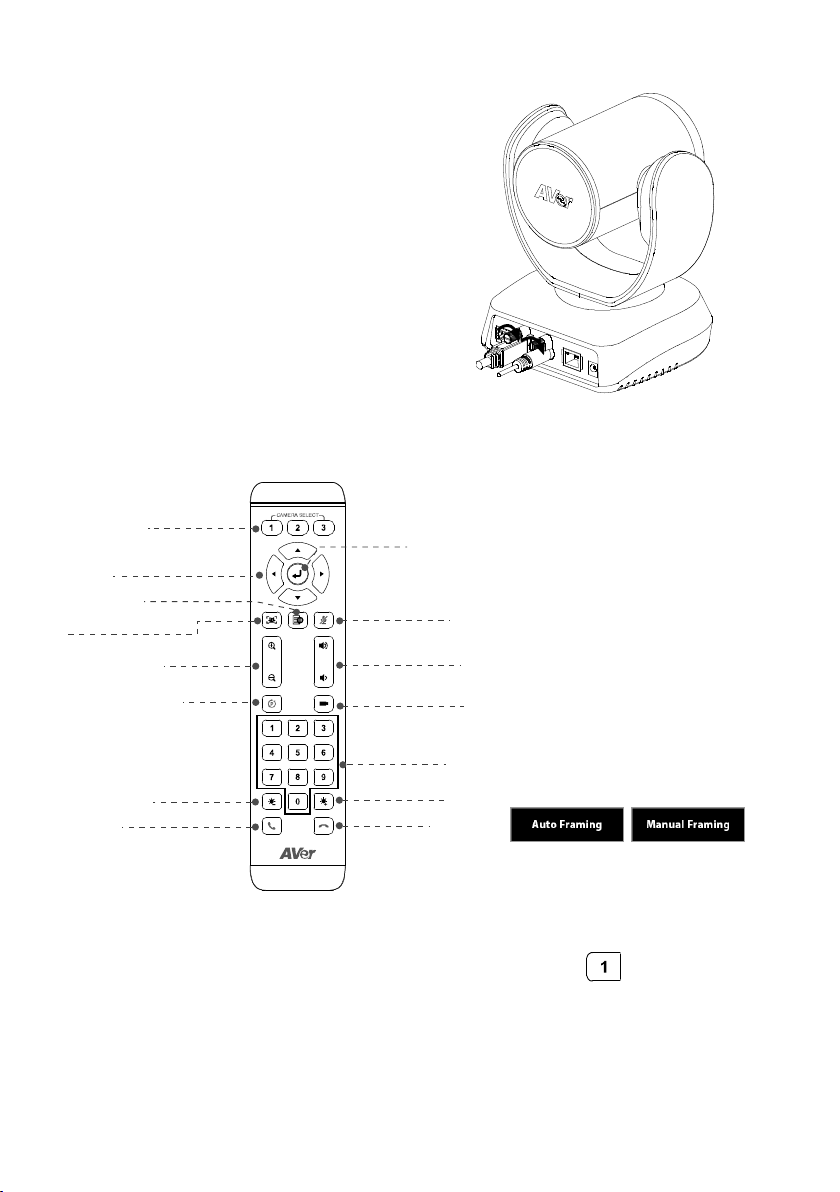

Camera Select: If you only have
one camera and don’t need to
adjust custom settings, the default
is camera 1. If you press camera 2
or 3 on the remote control, you will
find your remote can’t control your
camera. In this case, please press
camera 1 on your remote again.
SmartFrame: Press and hold
on the remote for 2 seconds
to switch the SmartFraming
function between auto and manual
mode; a message (as figure
shown) will display on the screen
to indicate auto or manual mode.
[Note] While in the video
conference meeting, participants
must face the camera for proper
face detection (SmartFrame). Side
facial profiles are not detectable.
Press and hold the number button
“ ” to turn the WDR function on
or off.
AAA Batteries (required)


English-5


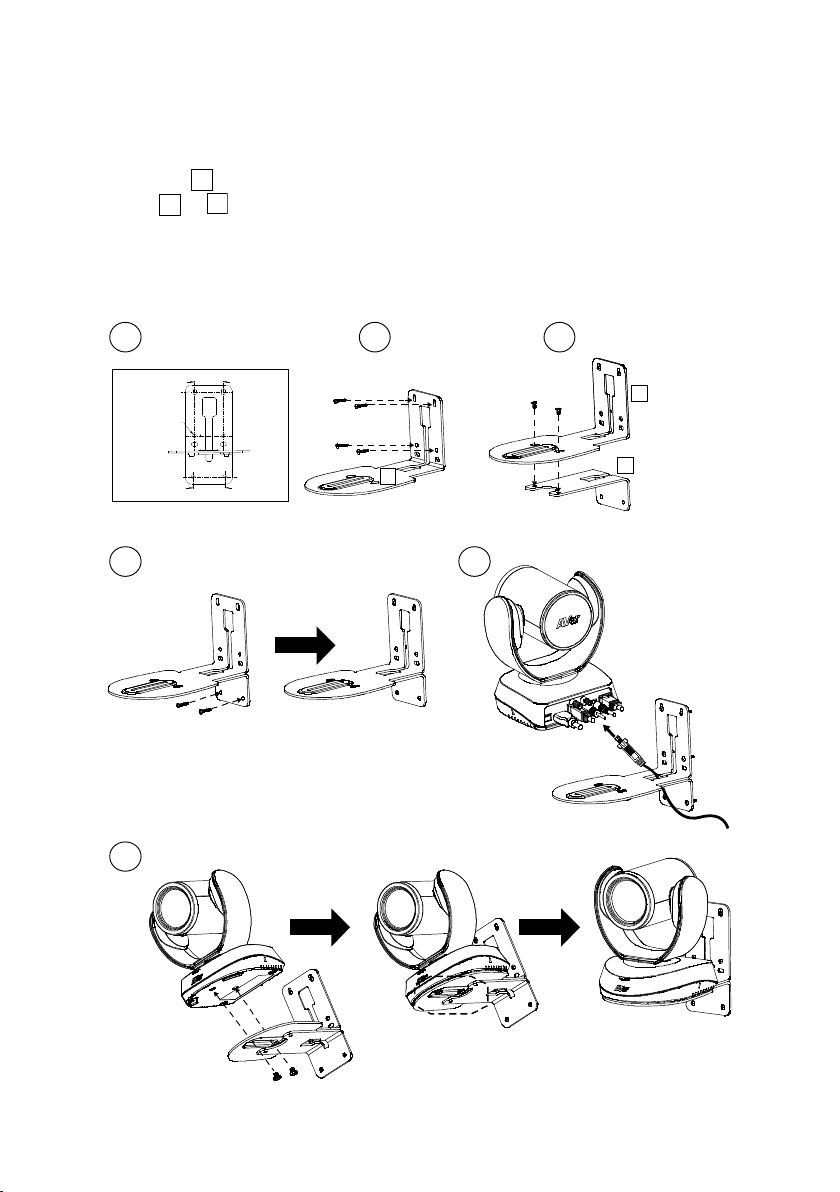

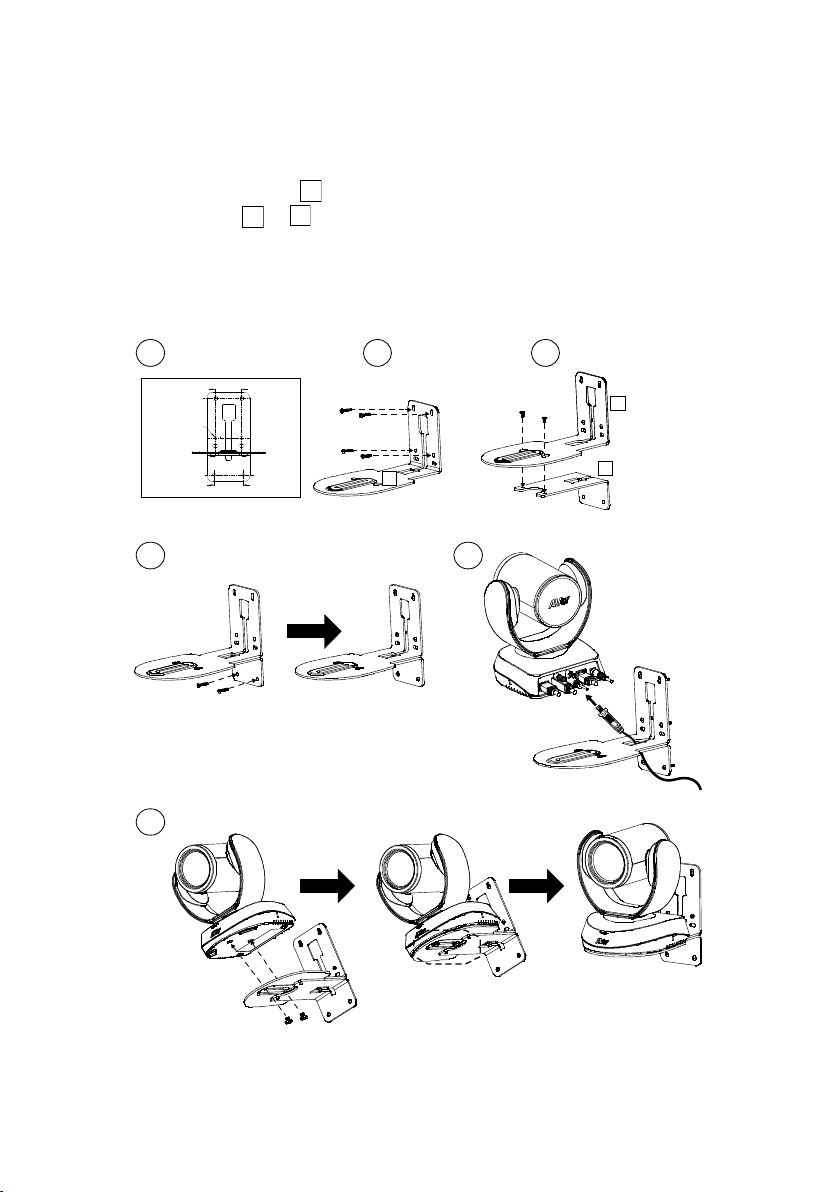

Wall Mount Installation
1. Use the drilling paper included in the package to drill the holes in the wall where the user wants
to mount the camera.
2. Use the screw to secure the
A
L-mount bracket on the wall.
3. Then, assemble the
A
+
B
L-mount bracket with screws (included in package).
4. After assembling the L-mount bracket, secure the lower part of L-mount bracket on the wall.
5. Pass the cables through the hole on the L-mount bracket and connect the cables to
corresponding connection ports.
6. Use the screws (included in package) to secure the cameras on the L-mount bracket.
1 2 3
4 5
6
B
A
A
P/N: 303AU 340-AGR
46.00[1.81]
51.00[2.01]
Ø5.50[Ø0.22]


English-6
Making a Video Call
A computer is required to use this device.
Step 1: Open your video collaboration application such as Zoom, Microsoft®Teams, Skype for
Business, Skype, Google Hangouts, Intel® Unite™, RingCentral, BlueJeans, V-Cube, LiveOn,
CyberLink U Meeting®, TrueConf, Adobe Connect, Cisco WebEx®, Fuze, GoToMeeting™, Microsoft®
Lync™, Vidyo, vMix, WebRTC, Wirecast, XSplit.
Step 2: Set the VC520 Pro as your primary camera device in your application (Please consult your
application setup guide for details).
Step 3: Ready to make a video call.
[Note] VC520 Pro is a plug-n-play conference camera. The system requires no special drivers. For
advanced setting and firmware update, please download AVer PTZApp.
Setup the Camera through the Web Browser
VC520 Pro has an Ethernet port for IP streaming and allows administrators to remotely control and set
up the camera via an internet access. Moreover, VC520 Pro also supports RTSP and RTMP functions.
For further details, please refer to user’s manual or contact our technical support.
1. Make sure the VC520 Pro has an internet access connection.
2. Open the browser and enter the IP address of the camera.
[Note] The browser supports:
Chrome: version 76.x or above Firefox: version 69 or above IE: Doesn’t support
The camera default IP address is 192.168.1.168. User can use “AVer IP Finder” app to find the camera
(Please refer to “Using AVer IP Finder to Find the Camera” section).
3. When login screen is shown, enter the password (default password is aver4321).

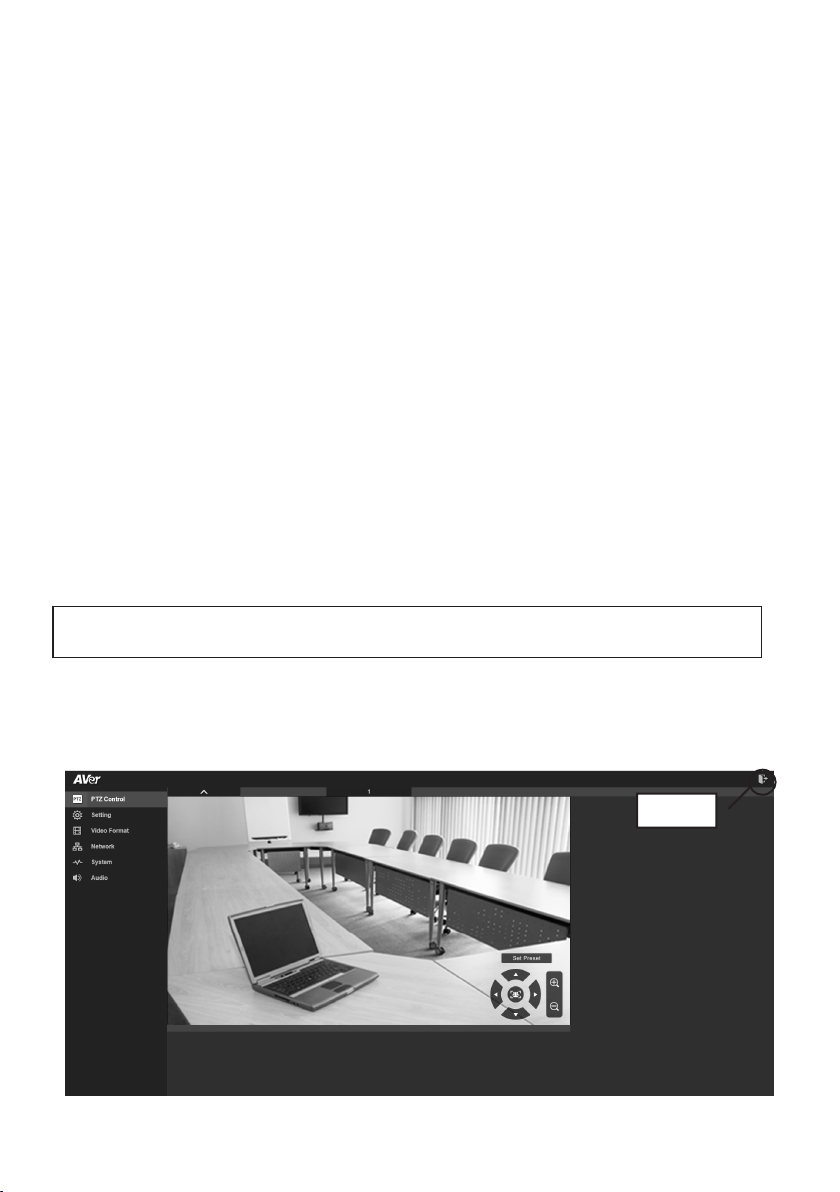

4. The web main screen is displayed.
Logout


English-7
Using AVer IP Finder to find the Camera

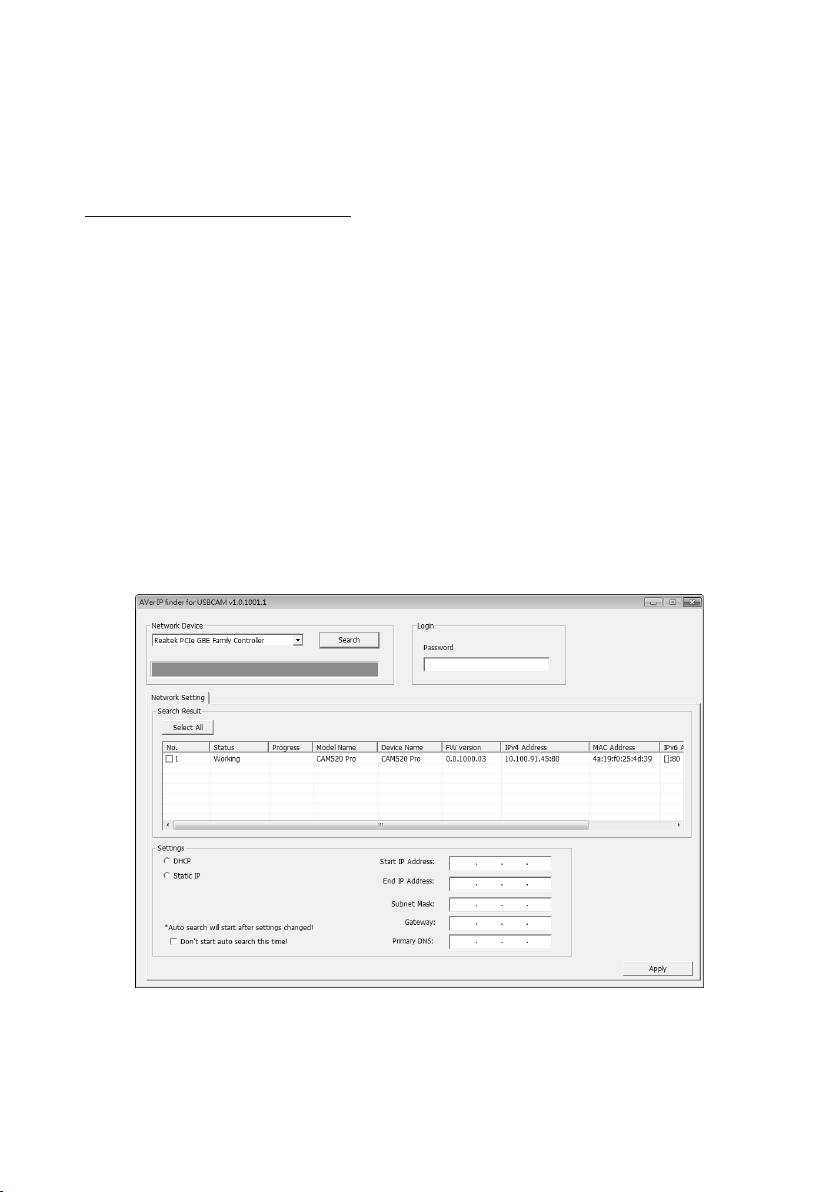

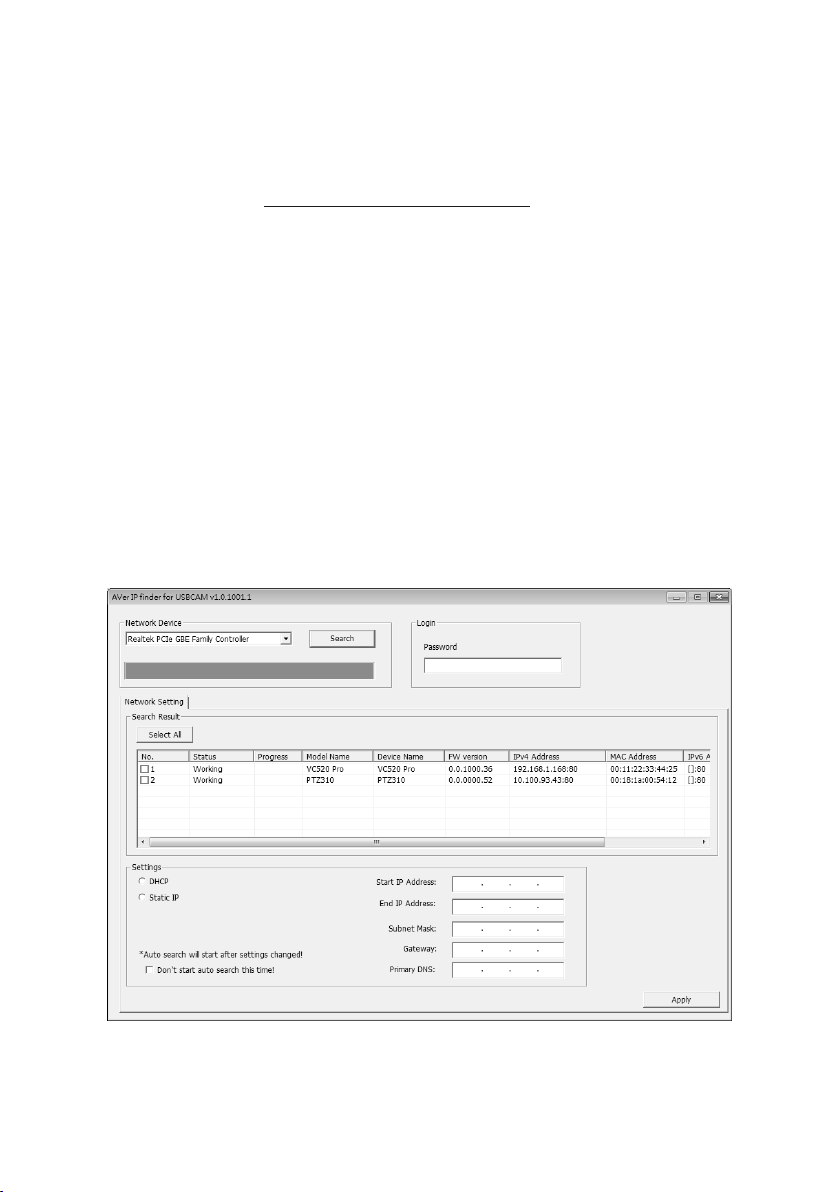

To find the IP address of your cameras, you can use the AVer IP Finder application. Follow the below
steps to find the IP address of camera.
Download the IP Finder from http://www.aver.com/download-center .
1. Run the IP Finder.
2. Click “Search”, and all available devices will be listed on the screen.
3. Select a camera from the list. The corresponding fields of IP address will display.
4. To change the IP address of camera, select “DHCP” or “Static IP”.
The DHCP should get the IP address from local dynamic IP sever. The static IP, user can enter the
specific IP address. Click “Apply” to apply the setting to the camera. The login password is
required (default password is aver4321; same as web access password).
5. Click “Search” button to re-scan the camera.
6. Double-click on the IP address of camera from the list can connect to camera through the browser.
[Note] If IP Finder cannot find the camera, please check following:
Please make sure the Ethernet connection of camera is well connected.
The camera and PC (IP Finder) are in the same LAN segment.



English-8
Install AVer PTZApp
In AVer PTZApp, user can configure the parameters of the camera.
Please go to http://www.aver.com/download-center to download the AVer PTZApp. After downloading,
double-click on the file and follow the on-screen instructions to complete the installation.
Use AVer PTZApp
1. After installing the AVer PTZApp, double-click on the
AVer PTZApp icon to run the application.
2. During your video call, you can use the AVer
PTZApp to pan, tilt and zoom the camera in/out and
enable/disable the backlight feature, set up camera
Home or Sleep mode preset points. For more
details, please refer to the user manual.

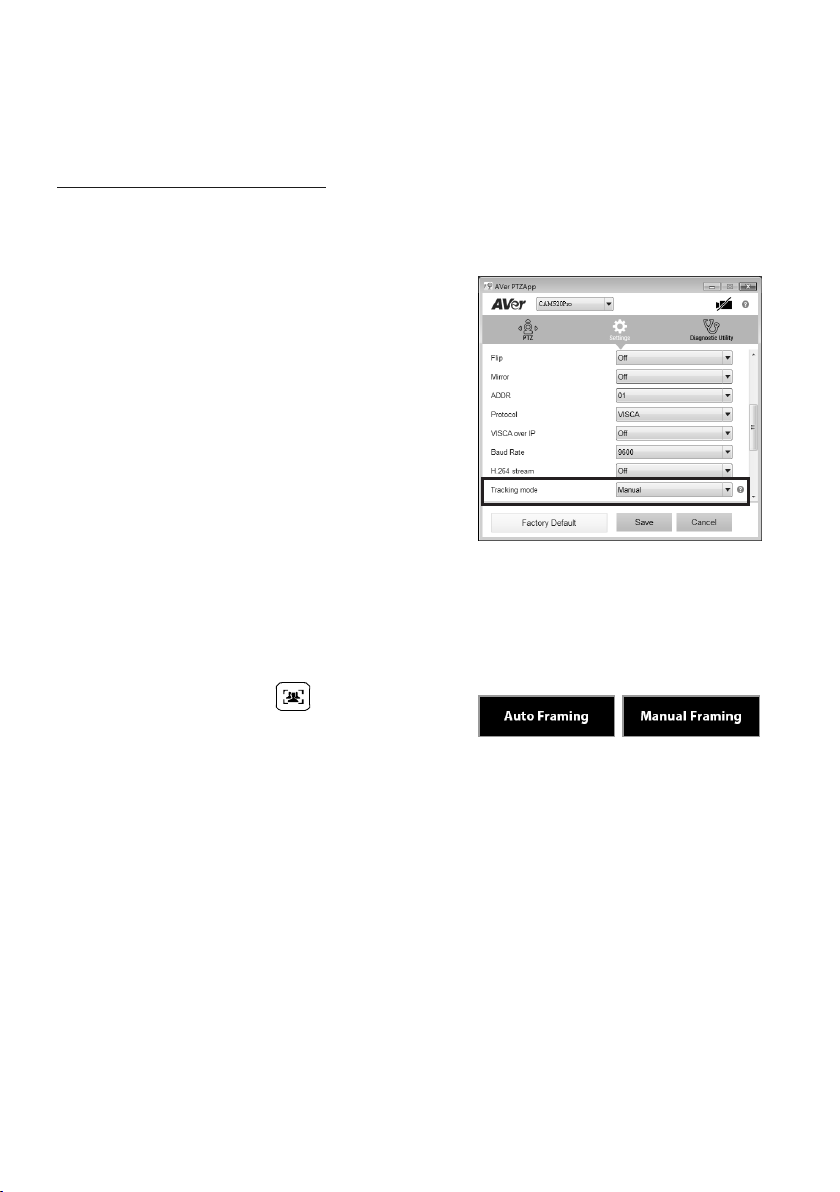

3. Tracking mode: It is a SmartFrame function which
can auto detect faces of people to find the best view
for all meeting participants. Users can change
SmartFrame function status in AVer PTZApp. In
AVer PTZApp, select “Settings” > “Tracking mode”
> “Auto frame/Manual frame/off”.
Also, pressing on the remote for 1 second
can switch the SmartFrame function between auto
and manual; a message (as figure shown) will
display on the screen to indicate in auto or manual
status.
[Note] While in conferencing meeting, participants
must face the camera for face detection. The side
face is not detectable.

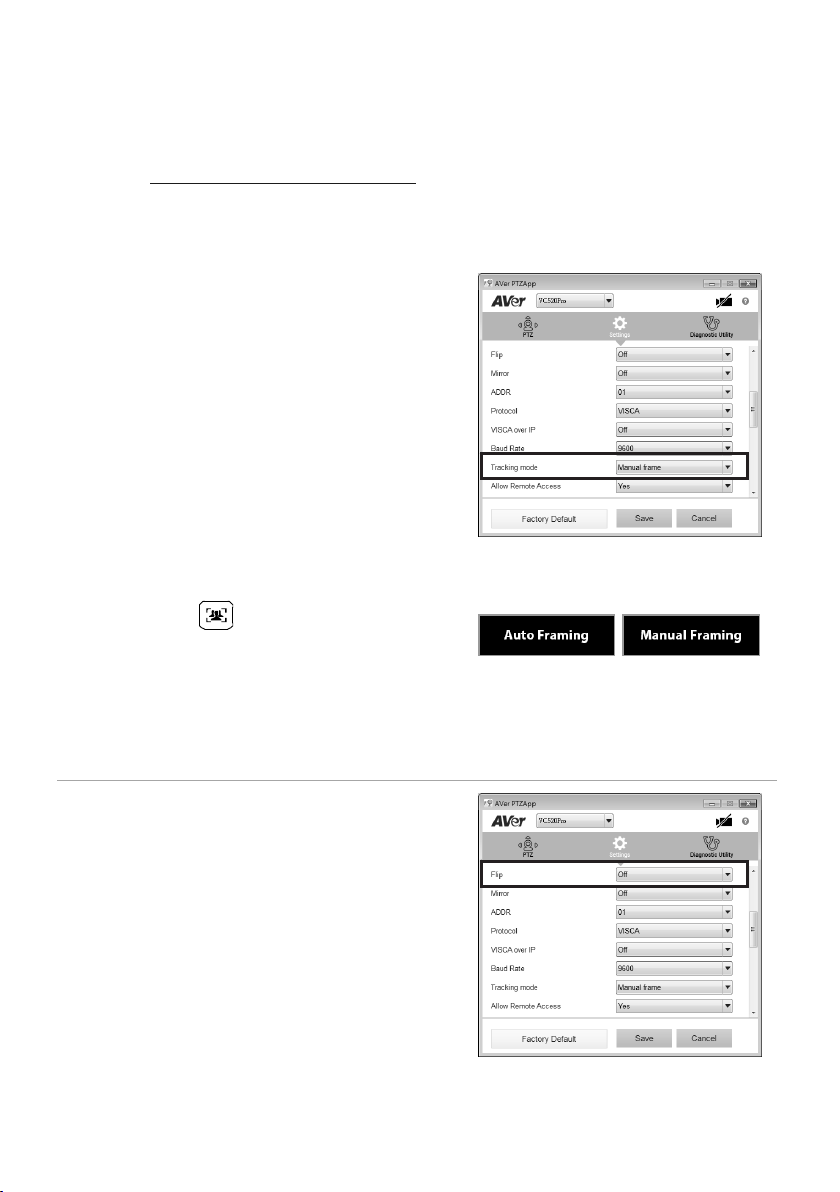

4. Flip: If the camera is installed in the upside down
position, please enable the "Flip" function in the
AVer PTZApp, and the screen will display normally.


English-9

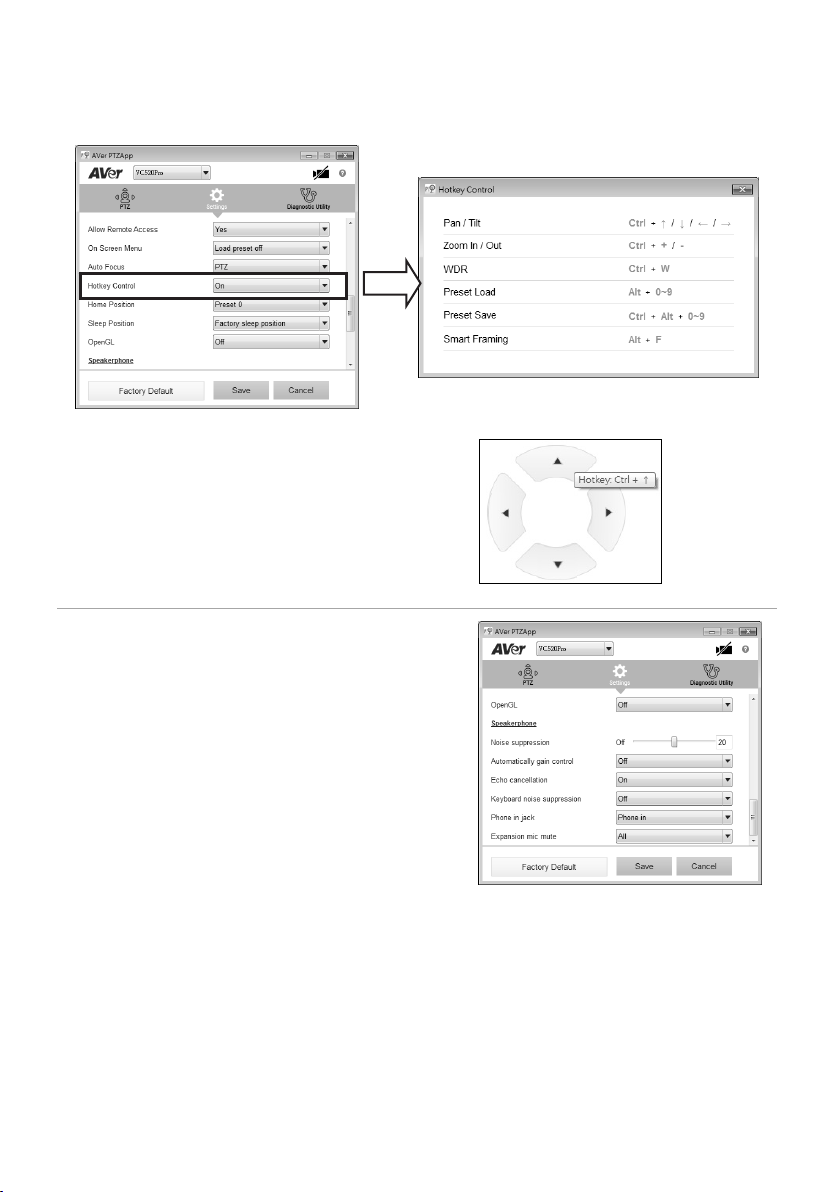

5. Hotkey Control: Enable hotkey control to use keyboard control camera’s movement and
backlight. The default is off.

A hotkey tip will display when mouse is moved to
the PTZ control button in PTZ mode.
If the hotkey function is enabled after installing the
PTZApp, PTZApp auto launch next time the PC
reboots. Therefore, the customer can use all the
hotkey commands when PTZApp is auto running in
system tray.
6. Speakerphone: setup speakerphone function
parameters.
- Nosie suppression: Reduce ambient noise.
- Automatically gain control: Enable/disable the
auto gain control.
- Echo cancellation: Enable/disable echo
situation.
- Keyboard noise suppression: Enable/disable
keyboard noise reduction.
- Phone in jack
Phone in: When the mobile phone is
connecting to Phone in port, please select
“Phone in” option.

3.5 mm microphone only: The speakerphone will transfer the soundthat it receives
from the external microphone (connected on phone in port) to far site.
3.5 mm microphone mix in: The speakerphone will transfer the sound that it receives
from the external microphone (connected on phone in port) and speakerphone to far site.
- Expansion mic mute
All: To mute all connected speakerphones.
Individual: To individually mute a speakerphone and not the extended speakerphones.


English-10
Contact Information
Global
AVer Information Inc.
www.aver.com
8F, No.157, Da-An Rd., Tucheng Dist.,
New Taipei City, Taiwan
European Headquarters
AVer Information Europe B.V.
Westblaak 140, 3012KM, Rotterdam, Netherland
Tel: [phone]
Technical support: [e-mail]
Federal Communication Commission Interference Statement
NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to
part 15 of the FCC Rules. These limits are designed to pro-vide reasonable protection against harmful interference
when the equipment is operate din a commercial environment. This equipment generates, uses, and can radiate
radiofrequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful
interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful
interference in which case the user will be required to correct the interference at his own expense.
FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate this equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Warning:
This is a class A product. In a domestic environment this product may cause radio interference in which case the
user may be required to take adequate measures.
CAUTION
- Risk of explosion if battery is replaced by an incorrect type.
- Dispose of used batteries in a safe and proper manner.
©2020 AVer Information Inc. All rights reserved.



한국어-11
빠른 설치 가이드
포장 내용물
카메라 스피커폰 리모컨 전원 어댑터
전원 연결선*
USB 3.0 케이블 스피커폰 케이블 3.5mm 오디오
케이블 L-마운트 브래킷
장착용 나사 드릴 작업용
종이 간편 가이드 보증서
P/N: 303AU340- AGR
46.00[1.81]
51.00[2.01]
Ø5.5 0[Ø0 .22 ]
*전원 연결선은 판매 국가별 표준 전원 콘센트 형태에 따라 다릅니다.
추가 도움
FAQ, 기술 지원, 소프트웨어 및사용 설명서 다운로드는 다음 홈페이지를 참조하세요:
http://www.aver.com


한국어-12
개요
1
2 3 4 5 6 7 8
1 상태 LED 5 RS232 IN/OUT 포트
2 IR 센서 6 이더넷 포트
3 스피커폰 포트
(청색 케이블)
7 DC 12V 전원 잭
4 USB3.1 타입 B 포트 8 켄싱턴 락
91011 12 13
9 스피커폰 포트
(스피커폰 및 마이크 연결
연장용/ 적색 케이블)
11
12
13
라인 OUT 포트
카메라 포트
(청색 케이블)
켄싱턴 락 10 전화 IN 포트


한국어-13
설치
1. 카메라를 전원 콘센트에 연결합니다.
전원 코드
전원 연결선
2. 제품에 포함되어 있는 호환 케이블을
사용해 카메라를 스피커폰에 연결합니다.
[참고]
스피커폰과 카메라 포트는 모두 청색으로
표시되어 있습니다.
스피커폰 케이블을 연결하려면 먼저
스피커폰의 후면 커버를 열어야 합니다.
스피커폰 케이블
3. 카메라를 컴퓨터에 연결합니다.
[참고] 제품에 들어 있는 USB 3.0 케이블을
사용하세요.
USB 케이블


한국어-14
4. 그 외 필요한 케이블을 연결합니다.
[참고]
USB 와 RS232 케이블은 나사를 사용해
단단히 고정시켜야 합니다.
케이블을 고정하기 전에 케이블이
카메라에 올바로 연결되어 있는지
확인하세요.
리모컨
카메라 선택
카메라 방향 조정
OSD 메뉴**
스마트 프레이밍
줌인/아웃
프리셋
전화 걸기/받기*
밝기 감소 -
엔터**
음 소거/해제
볼륨 증가/감소
프리셋 단축키
프리셋 위치
전화 끊기*
밝기 증가 +

* AVer PTZApp 이 필요한 기능
**VC520 Pro 를 지원하지 않습니다
Camera Select： 카메라가 하나만
있고 아무 설정도 할 필요가
없는 경우 기본값은 카메라
1 입니다. 만일 리모컨에서
카메라 2 또는 3 을 눌러도
카메라를 제어 할 수 없는 경우
리모컨의 카메라 1 을 다시
누르십시오.
SmartFrame：1 초간 누르면
스마트 프레이밍 기능을 자동과
수동 사이에서 전환 할 수
있습니다. 자동 또는 수동 모드를
나타 내기 위해 메시지 ( 그림
참조)가화면에 표시됩니다.
[참고] 회의에서 참가자는 얼굴
인식을 위해 카메라를
향해야합니다. 측면이 감지되지
않습니다. 자세한 내용은 사용
설명서를 참조하십시오.
리모콘의 버튼을 1 초 동안
누르면 WDR 기능을 켜거나 끌 수
있습니다.
AAA 배터리 (필수)


한국어-15
벽장착 설치 방법
1. 제품에 들어 있는 드릴링 종이를 사용해 카메라를 장착하고자 하는 벽지점에 구멍을
뚫습니다.
2. 나사를 사용해
A
L자형 브래킷을 벽에 고정합니다.
3. 그런 다음
A
+
B
L자형 브래킷을 나사(제품에 포함)로조립합니다.
4. L자형 브래킷을 조립한 다음, L 자형 브래킷의 아랫부분을 벽에 고정합니다.
5. L자형 브래킷에 있는 구멍을 통해 케이블을 통과시킨 다음, 케이블을 해당 연결 포트에
연결합니다.
6. 나사(제품에 포함)를사용해 카메라를 L자형 브래킷에 고정합니다.
1 2 3
4 5
6
B
A
A
P/N : 303AU 340- AGR
46.00[1.81]
51.00[2.01]
Ø5.50[Ø0.22]


한국어-16
화상 전화하기
이장치를 사용하려면 컴퓨터가 필요합니다.
1단계: Zoom, Microsoft®Teams, Skype for Business, Skype, Google Hangouts, Intel® Unite™,
RingCentral, BlueJeans, V-Cube, LiveOn, CyberLink U Meeting®, TrueConf, Adobe Connect, Cisco
WebEx®, Fuze, GoToMeeting™, Microsoft®Lync™, Vidyo, vMix, WebRTC, Wirecast, XSplit 등
동영상 협업 애플리케이션을 실행합니다.
2단계: 애플리케이션에서 CAM520 Pro 를기본 카메라 장치로 설정합니다(자세한 사항은 해당
애플리케이션 셋업 가이드를 참조하세요).
3단계: 화상 전화 통화를 준비합니다.
[참고]CAM520 Pro 는플러그앤플레이 컨퍼런스 카메라입니다. 시스템에는 별도 드라이버가 필요
없습니다. 고급 설정과 펌웨어 업데이트를 위해 AVer PTZApp 을다운로드하세요.
웹브라우저에서 카메라 셋업하기
CAM520 Pro 에는 IP 스트리밍용 이더넷 포트가 있어 관리자가 인터넷 연결을 통해 원격으로
카메라를 제어하고 설정할 수있습니다. 또한, CAM520 Pro 는RTSP 와RTMP 기능도 지원합니다.
자세한 사항은 사용 설명서를 참조하거나 당사 기술 지원팀에 문의하세요.
1. CAM520 Pro 에인터넷이 연결되어 있는지 확인합니다.
2. 브라우저를 열고 카메라의 IP 주소를 입력합니다.
[참고] 지원 브라우저:
Chrome: 버전 76.x 이상 Firefox: 버전 69 이상 IE: 지원하지 않음
카메라의 기본 설정 IP 주소는 192.168.1.168 입니다. “AVer IP Finder” 앱을 사용해 카메라를
찾으셔도 됩니다(“AVer IP Finder 이용해 카메라 찾기” 섹션을 참조하세요).
3. 로그인 화면이 표시되면 암호를 입력하세요(기본 설정 엄호는 aver4321 입니다).
4. 웹메인 화면이 표시됩니다.
로그 아웃


한국어-17
AVer IP Finder 이용해 카메라 찾기
카메라의 IP 주소를 찾으려면 AVer IP Finder 애플리케이션을 이용하세요. 아래 방법에 따라
카메라의 IP 주소를 찾으면 됩니다.
1. http://www.aver.com/download-center에서 IP Finder를다운로드합니다.
2. IP Finder를실행합니다.
3. “Search”(검색)를클릭하면 이용 가능한 장치들이 모두 화면에 표시됩니다.
4. 목록에서 카메라를 선택합니다. IP 주소의 해당 필드가 표시됩니다.
5. 카메라의 IP 주소를 변경하려면 “DHCP” 또는 “Static IP”를선택합니다.
DHCP는로컬 동적 IP 서버에서 IP 주소를 가져옵니다. Static IP(정적 IP)의경우 사용자가 IP
주소를 직접 입력할 수있습니다. “Apply”(적용)를클릭해 설정을 카메라에 적용합니다. 로그인
암호가 필요합니다(기본 설정 암호는 aver4321입니다. 웹액세스 패스워드와 동일합니다).
6. “Search”(검색) 버튼을 클릭해 카메라를 다시 스캔합니다.
7. 목록에서 카메라의 IP 주소를 더블클릭하면 브라우저를 통해 카메라에 연결됩니다.
[참고] If IP Finder가카메라를 찾지 못하는 경우 다음 방법으로 확인해 보세요:
카메라에 이더넷이 올바로 연결되어 있는지 확인합니다.
카메라와 PC(IP Finder)가같은 LAN 구간 상에 있는지 확인합니다.


한국어-18
AVer PTZApp 설치하기
AVer PTZApp 을이용해 카메라의 매개변수를 구성할 수있습니다.
http://www.aver.com/download-center 에서 AVer PTZApp 을다운로드합니다. 다운로드가 완료되면
파일을 더블클릭한 후화면에 표시되는 지시 사항에 따라 설치를 완료하면 됩니다.
AVer PTZApp 사용하기
1. AVer PTZApp 설치가 완료되면 AVer PTZApp
아이콘을 더블클릭해 앱을 실행합니다.
2. 화상 통화 중에는 AVer PTZApp 을사용해
카메라의 팬하기, 기울이기, 줌인/줌아웃하기 등
기능을 사용하고 백라이트 기능 켜기/끄기,
카메라 홈또는 대기 모드 프리셋 포인트
설정하기 등의 기능을 사용할 수있습니다.
자세한 사항은 사용 설명서를 참조하세요.
3. 추적 모드:사람 얼굴을 자동 감지해 모든 회의
참석자들이 가장 잘보이는 설정을 찾는
SmartFrame 기능입니다. SmartFrame 기능
상태는 AVer PTZApp 에서 변경할 수있습니다.
AVer PTZApp 에서 “Settings”(설정) > “Tracking
mode”(추적 모드) > “Auto frame/Manual
frame/off”(자동 프레임/수동 프레임/끄기)를
차례로 선택하면 됩니다.
또한, 리모컨에서 1초간 를눌러서
SmartFrame 기능의 자동 설정과 수동 설정
사이를 전환할 수있습니다. 화면에 메시지(그림
참조)가표시되면서 자동 또는 수동 상태 여부를
알려 줍니다.
[참고] 화상 회의 진행 중얼굴 감지(SmartFrame)
기능을 사용하려면 참석자들이 반드시 카메라를
향해 있어야 합니다.
