Installation Guide
Avigilon High Definition IP Dome Camera
Indoor/Outdoor Mounting Base:
DOME-OD-BASE
920-0005A-Rev1

1
English
English
Installation
Package Contents
Ensure the package contains the following:
• Avigilon High Definition IP Dome Camera Indoor/Outdoor
Mounting Base
• 3 screws for mounting dome
• 4 screws, rubber sealing washers, and anchors for solid
walls
• 3/4” NPT Closure Plug
• Teflon sealing tape
• Drill template
Mounting the Indoor/Outdoor Mounting Base
Perform the following steps to mount the indoor/outdoor mounting
base to the ceiling or wall:
1. Determine where the cables will enter the camera. The
mounting base has two cable entry holes: one on the side
and one on the bottom of the mounting base.
a. Use the supplied 3/4” NPT closure plug to fill the
unused cable entry hole.
b. When installing outdoors, wrap the thread of the
plug with the supplied Teflon sealing tape to create
a water tight seal.
2. Attach a conduit connector to the cable entry hole. Install
the conduit and its fitting as instructed by the
manufacturer.
Caution — The dome camera must be mounted as
instructed below or problems with moisture may arise and
will not be covered by the dome camera warranty.

2
English
English
NOTE: Only vandal resistant conduits should be used to
protect the cables, and be compatible with the dome
camera’s vandal resistant design.
When installing the dome camera outdoors, ensure the
conduit and its fitting are designed for outdoor use. They
must have a suitable IP rating for the environment that the
dome camera is installed.
3. Use the drill template to drill four mounting holes in the
ceiling or wall.
When installing outdoors on a vertical surface, the cable
entry hole must face downwards.
4. Mount the base on the ceiling/wall using the supplied
screws and anchors. Use the supplied rubber washers to
create a water tight seal between the screws and the
base.
Mounting Screw
Rubber Sealing Washer
Concrete Anchor

3
English
English

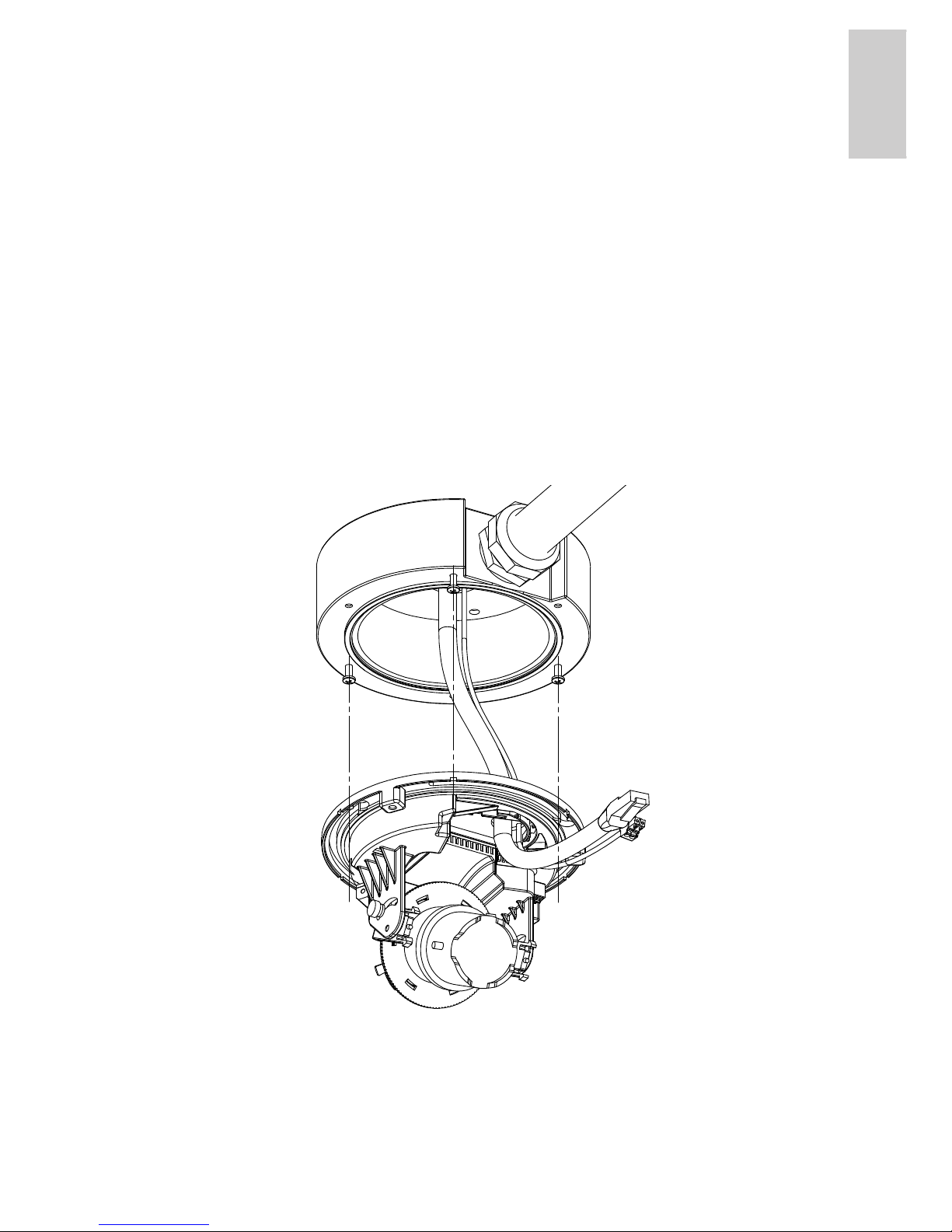

Mounting the Dome Camera
1. Drive the three supplied screws into the holes on the
mounting base and leave 6 mm (1/4”) between the screw
head and the surface.
2. Pull the cables through the cable entry hole in the
mounting base and the cable entry hole in the dome
camera.
3. Place the dome base on the screws using the keyed
mounting slots and rotate it clockwise.
4. Tighten the screws to hold the dome camera in place.
5. Complete the other installation steps as described in the
dome camera installation guide.

4
English
Limited Warranty & Technical Support
Avigilon warrants to the original consumer purchaser, that this product
will be free of defects in material and workmanship for a period of 3
years from date of purchase. The manufacturer’s liability hereunder is
limited to replacement of the product, repair of the product or
replacement of the product with repaired product at the discretion of
the manufacturer. This warranty is void if the product has been
damaged by accident, unreasonable use, neglect, tampering or other
causes not arising from defects in material or workmanship. This
warranty extends to the original consumer purchaser of the product
only.
AVIGILON DISCLAIMS ALL OTHER WARRANTIES EXPRESSED
OR IMPLIED INCLUDING, WITHOUT LIMITATION, ANY IMPLIED
WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE, EXCEPT TO THE EXTENT THAT ANY
WARRANTIES IMPLIED BY LAW CANNOT BE VALIDLY WAIVED.
No oral or written information, advice or representation provided by
Avigilon, its distributors, dealers, agents or employees shall create
another warranty or modify this warranty. This warranty states
Avigilon’s entire liability and your exclusive remedy against Avigilon for
any failure of this product to operate properly.
In no event shall Avigilon be liable for any indirect, incidental, special,
consequential, exemplary, or punitive damages whatsoever (including
but not limited to, damages for loss of profits or confidential or other
information, for business interruption, for personal injury, for loss of
privacy, for failure to meet any duty including of good faith or of
reasonable care, for negligence, and for any other pecuniary or other
loss whatsoever) arising from the use of or inability to use the product,
even if advised of the possibility of such damages. Since some
jurisdictions do not allow the above limitation of liability, such limitation
may not apply to you.
This Limited Warranty gives you specific legal rights and you may also
have other rights which vary from jurisdiction to jurisdiction.
Warranty service and technical support can be obtained by contacting
Avigilon Technical Support by phone at 1.888.281.5182 or via email at
[email protected].

Guide d'installation
Caméra dôme IP haute définition Avigilon
Base pour fixation en intérieur/extérieur :
DOME-OD-BASE
920-0005A-Rev1

1
Français
Français
Installation
Contenu du conditionnement
Assurez-vous que le conditionnement contient les éléments suivants :
• Base de fixation en intérieur/extérieur pour caméra dôme
IP haute définition Avigilon
• 3 vis pour la fixation du dôme
• 4 vis, rondelles d'étanchéité de caoutchouc et d'ancrages
pour les parois pleines
• Un bouchon de fermeture NPT 3/4"
• Ruban d'étanchéité en téflon
• Modèle de perçage
Installation de la base pour fixation en
intérieur/extérieur
Procédez selon les étapes suivantes pour installer la base de fixation
en intérieur/extérieur au plafond ou sur un mur :
1. Déterminez l'endroit où les câbles entreront dans la
caméra. La base de fixation possède deux trous passe-
câbles : un sur le côté et un sur le dessous.
a. Utilisez le bouchon de fermeture NPT 3/4" fourni
pour boucher le trou passe-câble inusité.
b. En cas d'installation en extérieur, entourez le
filetage du bouchon avec le ruban d'étanchéité en
téflon fourni afin de créer une étanchéité à l'eau.
2. Fixez un connecteur tubulaire au trou passe-câble.
Installez ce connecteur et son attache conformément aux
instructions du fabricant.
Attention — La caméra dôme doit être installée
conformément aux instructions ci-dessous. Dans la
négative, des problèmes de moisissure pourraient survenir
et ces problèmes ne seraient pas couverts par la garantie de
la caméra dôme.

2
Français
Français
REMARQUE : Seuls des connecteurs tubulaires résistants au
vandalisme doivent être utilisés pour protéger les
câbles et garantir une compatibilité avec la conception
résistante au vandalisme de la caméra dôme.
Lors de l'installation de la caméra dôme en extérieur,
assurez-vous que le connecteur tubulaire et son attache
sont conçus pour une utilisation de ce type. Ces éléments
doivent afficher un classement IP adapté à l'environnement
dans lequel la caméra dôme sera installée.
3. Utilisez le modèle de perçage pour percer les quatre trous
de fixation dans le mur ou le plafond.
Lors d'une installation en extérieur sur une surface
verticale, le trou passe-câble doit être orienté vers le bas.
4. Fixez la base sur le plafond/mur au moyen des vis et des
ancrages. Utilisez les rondelles d'étanchéité fournies pour
créer une étanchéité à l'eau entre les vis et la base.
Vis de fixation
Rondelle d'étanchéité de
caoutchouc
Ancrage à béton

3
Français
Français

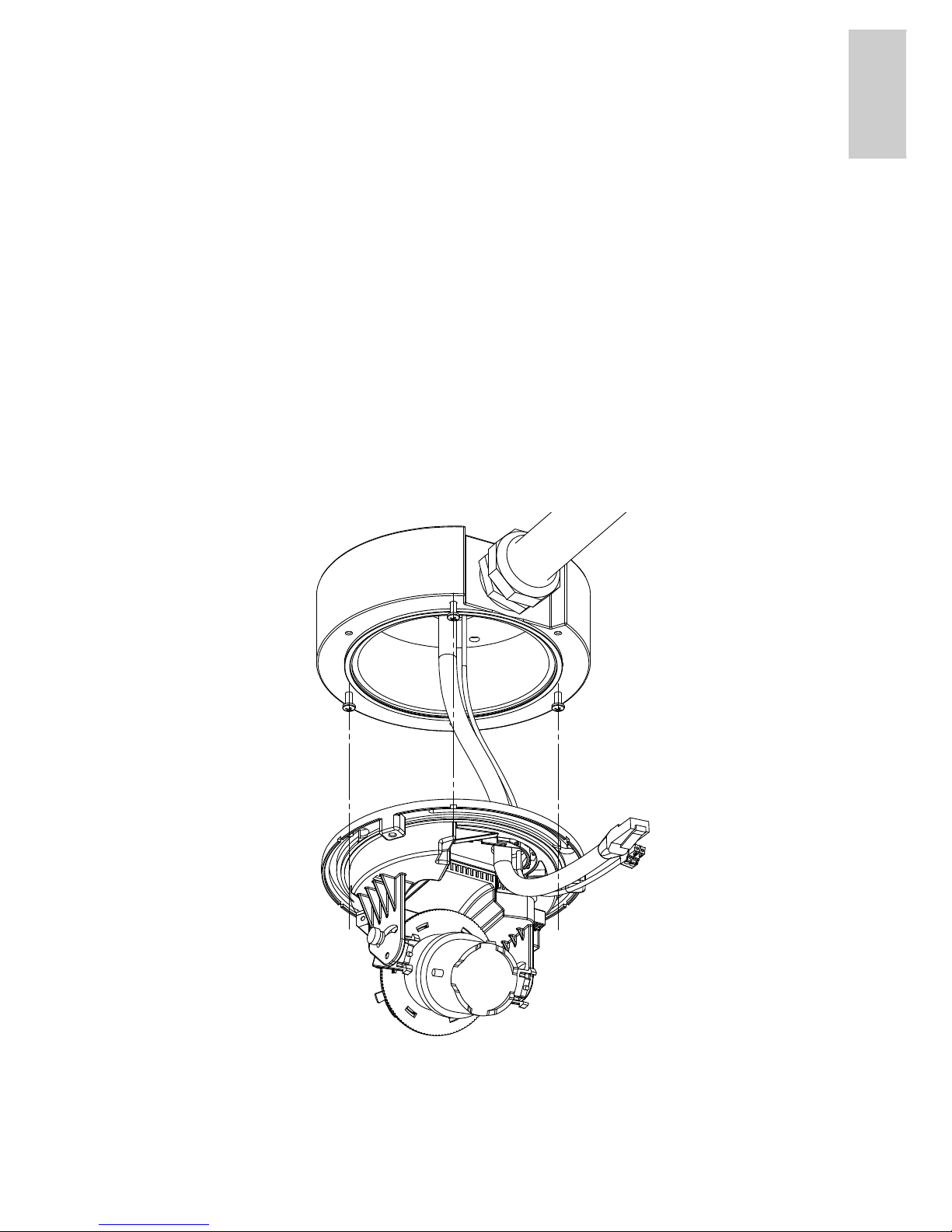

Fixation de la caméra dôme
1. Insérez les trois vis fournies dans les trous sur la base de
fixation et laissez un espace de 6 mm (1/4") entre la tête
de vis et la surface.
2. Passez les câbles à travers le trou passe-câble de la base
de fixation et le trou passe-câble de la caméra dôme.
3. Installez la base du dôme sur les vis en plaçant celles-ci
sur les logements de fixation clavetés et faites-la tourner
dans le sens horaire.
4. Serrez les vis pour maintenir la caméra dôme en place.
5. Effectuez les autres étapes d'installation conformément à
la description présentée dans le guide d'installation de la
caméra dôme.

4
Français
Garantie limitée et assistance
technique
Avigilon garantit à l'acheteur consommateur d'origine que ce produit est
exempt de défectuosités liées au matériel ou à la main-d'oeuvre pour une
période de 3 années à compter de la date d'achat. La responsabilité du
fabricant explicitée ci-dessous se limite au remplacement ou la réparation
du produit, voire au remplacement du produit par un produit réparé, et ce
à la discrétion du fabricant. Cette garantie s'annule dès lors que le produit
est endommagé par accident, utilisation irraisonnée, négligence,
modification ou toute autre cause non liée à des défectuosités relatives
au matériel ou à la main-d'oeuvre. Cette garantit couvre uniquement
l'acheteur consommateur d'origine du produit.
AVIGILON REJETTE TOUTE AUTRE GARANTIE, EXPRESSE OU
TACITE, NOTAMMENT MAIS SANS S'Y LIMITER, TOUTE GARANTIE
TACITE DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN
OBJECTIF PARTICULIER, SAUF DANS LES CAS DE GARANTIE
TACITE PAR FORCE DE LOI NE POUVANT ÊTRE ANNULÉE DE
MANIÈRE VIABLE.
Aucun conseil, information ou représentation, de nature orale ou écrite,
fourni par Avigilon, ses distributeurs, revendeurs, agents ou employés,
ne saurait induire une autre garantie ou modifier la présente garantie.
La présente garantie spécifie l'entière responsabilité d'Avigilon ainsi que
votre recours exclusif auprès d'Avigilon pour toute défaillance de ce
produit dans le cadre d'une exploitation appropriée.
En aucun cas, Avigilon ne saurait être tenu responsable de tout dommage
indirect, accessoire, particulier, consécutif, exemplaire ou punitif de quelque
nature que ce soit (notamment mais sans s'y limiter, la perte de profits et
d'informations, notamment confidentielles, l'interruption d'activité, la
blessure, la perte de confidentialité, la non-satisfaction d'un devoir
notamment la bonne foi ou les mesures raisonnables, la négligence, ainsi
que toute autre perte notamment d'ordre pécuniaire) induit par l'utilisation
du produit ou l'incapacité à utiliser le produit, même en cas d'avertissement
préalable quant à la possibilité d'un tel dommage. Sachant que certaines
juridictions n'autorisent pas la décharge de responsabilité ci-dessus, cette
décharge peut ne pas s'appliquer à votre cas.
La présente garantie limitée vous confère des droits légaux spécifiques.
Vous pouvez également disposer d'autres droits qui varient d'une
juridiction à une autre.
Le service de garantie et l'assistance technique peuvent s'obtenir en
contactant le support technique Avigilon, par téléphone 1.888.281.5182
ou par courrier électronique à l'adresse [email protected].

Guía de instalación
Cámara domo IP de alta definición de Avigilon
Base de montaje en interior/exterior:
DOME-OD-BASE
920-0005A-Rev1

1
Español
Instalación
Contenido del paquete
Asegúrese de que el paquete contiene lo siguiente:
• Base de montaje en interior/exterior de las cámaras domo
IP de alta definición de Avigilon
• 3 tornillos para el montaje del domo
• 4 tornillos, arandelas de sellado de caucho y anclajes para
muros sólidos
• Tapón de cierre NPT de 3/4”
• Cinta de sellado de Teflón
• Plantilla para brocas
Montaje de la base de montaje en interior/exterior
Realice los pasos siguientes para montar la base de montaje en
interior/exterior en el techo o muro:
1. Determine dónde van a entrar los cables en la cámara. La
base de montaje tiene dos orificios de entrada de cables:
uno en el lateral y otro en la parte inferior de la base de
montaje.
a. Utilice el tapón de cierre NPT de 3/4” para rellenar
el orificio de entrada de cable no utilizado.
b. Al instalarlo en el exterior, envuelva la rosca del
enchufe con la cinta de sellado de Teflón
suministrada para crear un sello hermético.
2. Fije un conector del conducto al orificio de entrada de
cable. Instale el conducto y sus accesorios, tal como lo
indica el fabricante.
Precaución:La cámara domo debe montarse tal como se
indica a continuación, o pueden surgir problemas de
humedad lo que no estará cubierto por la garantía de la
cámara.

2
Español
Español
NOTA: Solo deberían usarse conductos resistentes al vandalismo
para proteger los cables, y deberían ser compatibles con el
diseño antivandálico de la cámara domo.
Al instalar la cámara domo en el exterior, asegúrese de
que el conducto para cables y sus accesorios estén
diseñados para su uso en exterior. Deben tener una
clasificación IP adecuada para el entorno en donde está
instalada la cámara domo.
3. Utilice la plantilla para brocas para perforar cuatro orificios
de montaje en el techo o en el muro.
Al instalarlo en el exterior en una superficie vertical, el
orificio de entrada del cable debe estar hacia abajo.
4. Monte la base en el techo/muro usando los tornillos y
anclajes suministrados. Utilice las arandelas de caucho
suministradas para crear un sellado hermético entre los
tornillos y la base.
Tornillo de montaje
Arandela de sellado de caucho
Anclaje de hormigón

3
Español
Montaje de la cámara domo
1. Lleve los tres tornillos suministrados a los orificios en la
base de montaje y deje 6 mm entre la cabeza del tornillo y
la superficie.
2. Introduzca los cables a través del orificio de entrada del
cable en la base de montaje y el orificio de entrada de
cable de la cámara domo.
3. Coloque la base del domo en los tornillos usando las
ranuras de montaje y gírela hacia la derecha.
4. Apriete los tornillos para sujetar la cámara domo en su
sitio.
5. Complete los demás pasos de la instalación tal como se
describen en la guía de instalación de la cámara domo.

4
Español
Español
Garantía limitada y servicio de
asistencia técnica
Avigilon garantiza al comprador-consumidor de origen que este
producto no presentará ningún defecto en el material ni la
construcción durante un período de 3 años a partir de la fecha de
envío. La responsabilidad del fabricante se limita a la sustitución del
producto, reparación del producto o sustitución del producto por un
producto reparado a criterio del fabricante. Esta garantía no es válida
si el producto ha sido dañado accidentalmente, por un uso no
razonable, una negligencia, manipulación u otras causas que no se
derivan de los defectos de material o construcción. Esta garantía solo
se amplía al comprador-consumidor de origen del producto.
AVIGILON RECHAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS
O IMPLÍCITAS INCLUÍDAS, SIN CARÁCTER LIMITATIVO, LAS
GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O ADECUACIÓN
PARA UN FIN PARTICULAR, EXCEPTO EN EL CASO QUE LAS
GARANTÍAS IMPLÍCITAS CON ARREGLO A LAS LEYES NO
PUEDAN SUSPENDERSE DE FORMA VÁLIDA.
Ninguna información, consejo o representación oral o escrita
proporcionada por Avigilon, sus distribuidores, agentes o empleados
podrá crear otra garantía o modificar esta garantía. Esta garantía
constituye la única responsabilidad de Avigilon y el único recurso del
cliente ante Avigilon en cuanto a los fallos de funcionamiento de este
producto.
En ningún caso será responsable Avigilon de ningún daño indirecto,
incidental, especial, resultante, ejemplar o punitivo de cualquier
naturaleza (incluidos a título enunciativo pero no limitativo, los daños
derivados de la pérdida de beneficios, pérdida de información
empresarial; interrupción de la actividad comercial; daños personales;
invasión de la privacidad; fallo en el cumplimiento de las obligaciones
como la obligación de buena fe o cuidado razonable; negligencia, y
cualquier otro tipo de pérdida pecuniaria) derivado del uso o de la
incapacidad para usar el producto, aunque haya sido advertido de la
posibilidad de que se produzcan tales daños. Algunas jurisdicciones
no permiten la limitación de responsabilidad mencionada arriba, por lo
que dicha limitación podría no ser aplicable en su caso.
Esta Garantía limitada le ofrece derechos legales específicos y
también puede tener otros derechos que variarán de jurisdicción a
jurisdicción.
El servicio de garantía y de asistencia técnica están a su disposición
en el Servicio de asistencia técnica de Avigilon en el teléfono
1.888.281.5182 o en la dirección de correo electrónico
[email protected].

Guida d'installazione
Base di fissaggio per installazione interno/
esterno per telecamera Avigilon Dome IP ad
Alta Definizione:
DOME-OD-BASE
920-0005A-Rev1

1
Italiano
Installazione
Contenuto confezione
Assicurarsi che la confezione contenga i seguenti articoli:
• Base di fissaggio per installazione interno/esterno per
telecamera Avigilon Dome IP ad Alta Definizione
• 3 viti per installazione dome
• 4 viti, rondelle di guarnizioni in gomma e tasselli di
fissaggio a muro
• Tassello di chiusura NPT da 3/4 di pollice
• Nastro di guarnizione in teflon
• Dima di foratura
Installazione base per installazione interno/
esterno
Eseguire i seguenti passaggi per montare la base per installazione
interno/esterno al soffitto o a muro:
1. Determinare dove i cavi entreranno nella telecamera. La base
per installazione ha due fori per passaggio cavi: uno su un lato
e l'altro nella parte inferiore della base per installazione.
a. Impiegare il tassello di chiusura NPT da 3/4 di
pollice in dotazione per chiudere il foro per
passaggio cavi non utilizzato.
b. In caso di installazione in esterno, coprire la filettatura
del tassello con il nastro di guarnizione in teflon in
dotazione per creare chiusure sigillate contro l'acqua.
2. Collegare un connettore di condotti al foro per passaggio
cavi. Installare il condotto e i suoi accessori seguendo le
istruzioni del produttore.
Attenzione — La telecamera dome deve essere installata
seguendo le istruzioni riportate di seguito per evitare
problemi di umidità che altrimenti ne invaliderebbero la
garanzia.

2
Español
Italiano
NOTA: Per proteggere i cavi, si consiglia di utilizzare solo condotti
resistenti agli atti vandalici e compatibili con il design
resistente agli atti vandalici della telecamera dome.
In caso di installazioni della telecamera dome in esterno,
assicurarsi che i condotti e i suoi accessori siano stati
realizzati per un impiego in esterno. Devono avere un
grado di protezione IP adeguato all'ambiente nel quale si
intende installare la telecamera dome.
3. Utilizzare la dima di foratura per eseguire quattro fori di
montaggio nel soffitto o nel muro.
In caso di installazione in esterno su una superficie verticale,
il foro per il passaggio cavi deve essere rivolto verso il basso.
4. Installare la base sul soffitto/muro utilizzando le viti e i
tasselli di fissaggio in dotazione. Utilizzare le rondelle di
gomma in dotazione per creare una chiusura sigillata
contro l'acqua nello spazio tra le viti e la base.
Viti di montaggio
Rondelle di guarnizioni in gomma
Stop di fissaggio

3
Italiano
Montaggio della telecamera Dome
1. Posizionare le tre viti in dotazione all'interno dei fori sulla
base per installazione, lasciando 6 mm tra la testa della
vite e la superficie.
2. Spingere i cavi attraverso il foro per passaggio cavi della
base per installazione e il foro nella telecamera dome.
3. Posizionare la base della telecamera dome sulle viti
utilizzando la fenditura di fissaggio viti e ruotarla in senso
orario.
4. Stringere le viti per fissare la telecamera dome in
posizione.
5. Completare gli altri passaggi di installazione come descritti
nella guida d'installazione della telecamera dome.

4
Español
Italiano
Garanzia limitata e Assistenza tecnica
Avigilon garantisce all'acquirente/consumatore finale che questo
prodotto è privo di difetti relativi al materiale e alla fabbricazione per un
periodo di 3 anni dalla data di acquisto. La responsabilità del
produttore nei termini della presente garanzia è limitata alla
sostituzione del prodotto, alla riparazione dello stesso o alla
sostituzione del prodotto con un prodotto riparato, a discrezione del
produttore. La presente garanzia non è valida se il prodotto è stato
danneggiato accidentalmente o per un uso improprio, per negligenza,
per manomissione o altre cause non dovute a difetti legati al materiale
o alla fabbricazione. La presente garanzia si estende esclusivamente
all'acquirente/consumatore finale del presente prodotto.
AVIGILON NON RICONOSCE NESSUN ALTRA GARANZIA
ESPLICITA O IMPLICITA INCLUSA, MA SENZA LIMITAZIONE,
QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITÀ E
IDONEITÀ PER UN PARTICOLARE SCOPO - AD ECCEZIONE DEI
LIMITI AI QUALI QUALSIASI GARANZIA PER LEGGE NON PUÒ
VALIDAMENTE RINUNCIARE.
Nessuna informazione, avviso o immagine, in forma scritta o orale,
fornita da Avigilon, i suoi distributori, agenti o dipendenti dovrà creare
una garanzia diversa dalla presente o modificare quest'ultima. La
presente garanzia dichiara la piena responsabilità di Avigilon e
l'esclusivo rimedio giuridico dell'utente contro Avigilon per qualsiasi
difetto del prodotto che ne impedisca il corretto funzionamento.
In nessun caso Avigilon sarà responsabile per qualsiasi danno
indiretto, accidentale, particolare, conseguente, tipico o punitivo o per
qualunque altra cosa (inclusi, ma non limitatamente a, danni dovuti alla
perdita di profitti o di informazioni confidenziali o di altro tipo,
all'interruzione dell'attività, a danni arrecati alla persona, alla perdita di
privacy, al mancato rispetto di qualsiasi dovere inclusa la buona fede o
la ragionevole cura, alla negligenza e a qualsiasi altro danno
economico o perdita) che possa derivare dall'uso o dall'impossibilità di
utilizzo del prodotto, anche se avvisata della possibilità di tali danni. Dal
momento che alcune giurisdizioni non permettono il tipo di limitazione
sopracitata, la stessa potrebbe non essere applicata all'utente.
La presente garanzia limitata conferisce a l'utente specifici diritti legali
e l'utente potrebbe disporre anche di altri diritti che possono variare da
giurisdizione a giurisdizione.
Ci si può avvalere del servizio di garanzia e dell'assistenza tecnica
contattando l'Assistenza Tecnica Avigilon per telefono al numero
1.888.281.5182 o via e-mail all'indirizzo di posta elettronica
[email protected].
