AVM 20002610 Owner's manual

Installation and
Operation
©
AVM Gmb
H
·
Alt-Moa
b
it 95 · 10559 Berlin · Germany
a
vm.de
/
en
412
015
001
Installatio
n
Operatio
n
n
an
d
FRITZ!Powerline
540E WLAN Set
Customer Service
Manual
• avm.de/en/service/manuals
Support
• avm.de/en/support

English .............................................. 4
Deutsch .............................................. 16
Español ............................................ 28
Français ............................................ 40
Italiano ............................................ 52
Nederlands ............................................ 64

8-"/t814
1PXFSMJOFt4FDVSJUZ
-&%0O0ò
Power
LAN
Powerline

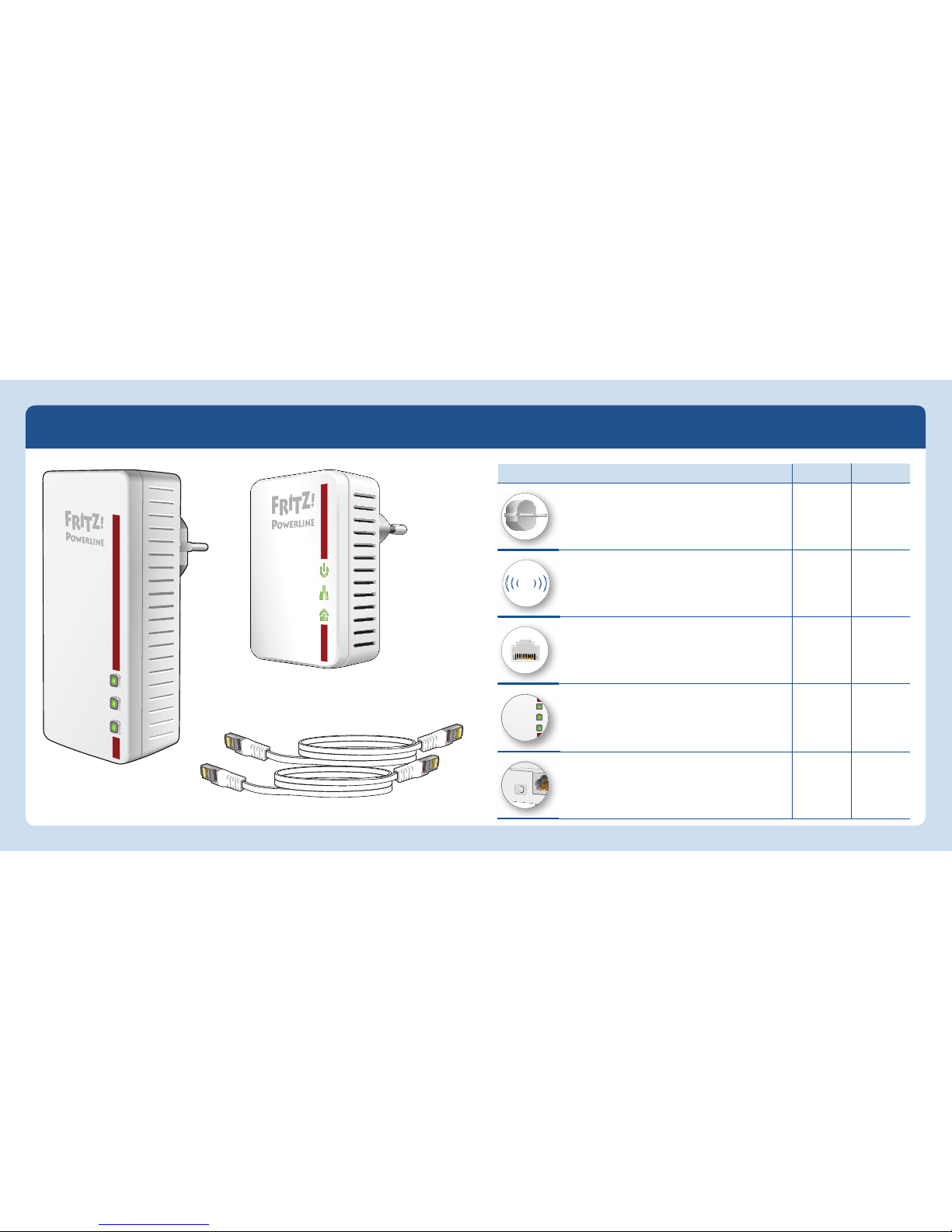

Package Contents and Device Features
1 FRITZ!Powerline 540E
1 FRITZ!Powerline 510E
Function 540E 510E
• Power supply
• Interface to the powerline network
yes yes
WLAN
Wireless LAN function
• Wireless access point
• For connecting to the wireless radio network
yes no
LAN port
• For connecting network devices
• For connecting with an Ethernet home
network
2 connectors 1 connector
LED On/O
8-"/t814
1PXFSMJOFt4FDVSJUZ
Buttons with LEDs
• LEDs can be switched on and off
• Establish a WLAN connection using WPS
• Establish a secure powerline connection
3 buttons no
Security
Security button
• Establish a secure powerline connection
no 1 button
2 LAN cables
4 5
English
English

This Is the FRITZ!Powerline 540E WLAN Set
This quick introduction shows you the possibilities for deploying and operating your
FRITZ!Powerline 540E WLANSet. The FRITZ!Powerline540E WLAN Set is comprised of
the powerline adapters FRITZ!Powerline 510E and FRITZ!Powerline 540E.
The FRITZ!Powerline540E WLAN Set lets you set up a complete powerline net-
work that is encrypted and ready for secure operation immediately upon delivery.
FRITZ!Powerline510E is the connection from your web router to the powerline network.
FRITZ!Powerline 540E is the second powerline adapter in your network, which can be
deployed at any location in your home to function as a fast, secure access point for
your wireless LAN and network devices to your home network and to the Internet.
For device settings FRITZ!Powerline 540E has a user interface which you can open in a
web browser on all connected devices. FRITZ!Powerline 510E can be administered with
the AVM FRITZ!Powerline software.
The FRITZ!Powerline 540E is a versatile, easy to use device that can expand the range
of your home network over powerline, wireless LAN and over LAN connections.
Comprehensive information and technical details are presented in the PDF manuals
for the FRITZ!Powerline 510E and FRITZ!Powerline 540E products available on our web
site avm.de/en/service
Have fun with your FRITZ!Powerline 540E WLAN Set.
Security
Operate the FRITZ!WLAN Repeater 540E WLAN Set in a dry place that is free of dust
and protected from direct sunlight, and provide for sufficient ventilation.
The FRITZ!Powerline 540E WLAN Set is intended for indoor use only. Never let
liquids get inside the FRITZ!Powerline adapters.
Plug the FRITZ!Powerline adapters into easily accessible outlets in your home.
Do not open the FRITZ!Powerline adapters. Opening and/or repairing the device
can present a hazard.
Remove the FRITZ!Powerline adapters from the mains before cleaning. Clean the
devices using a moist cloth.
76
English
English

WLAN • WPS
Powerline • Security
WLAN
WLAN
DECT
WPS
Power / DSL
Internet
Festnetz
WLAN
Info
Internet
Network devices

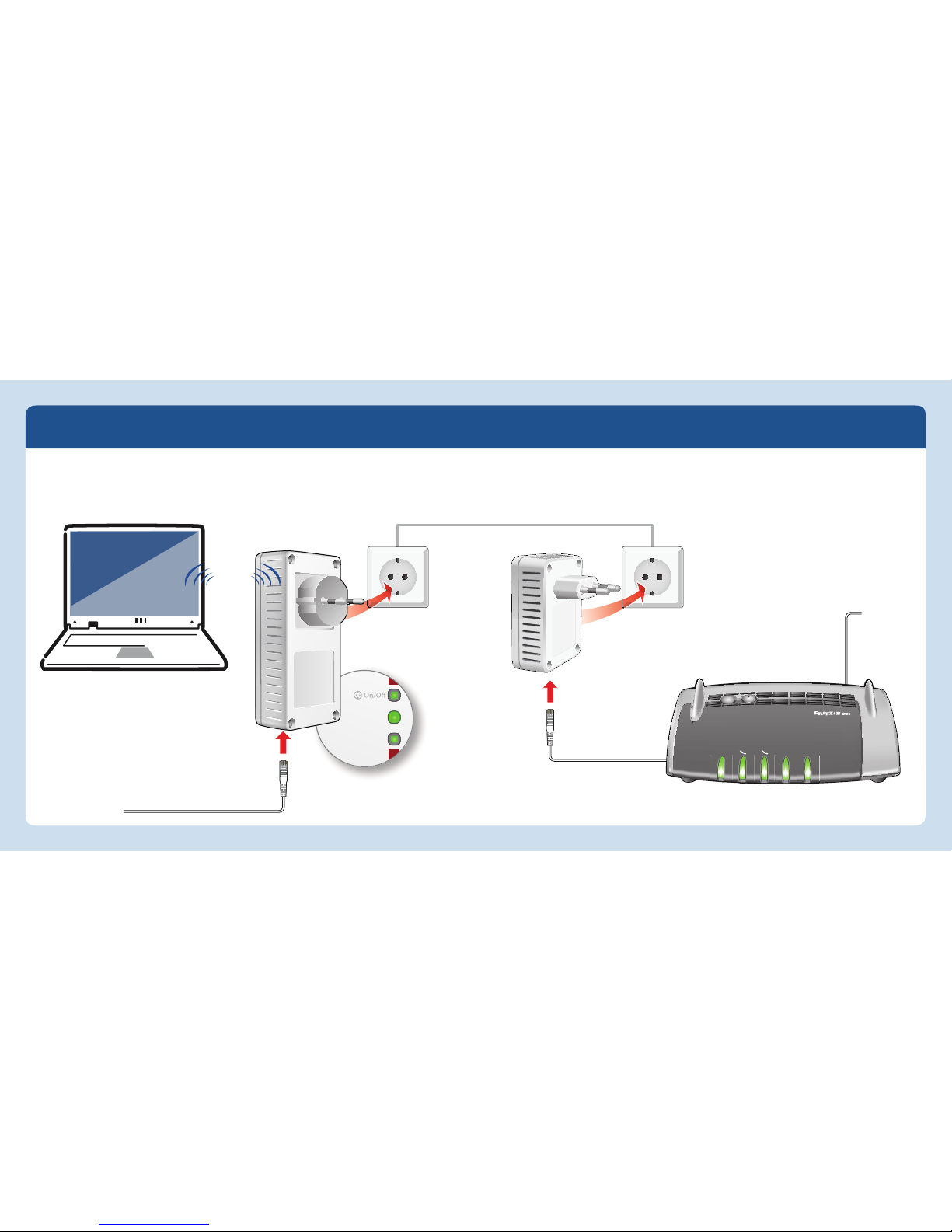

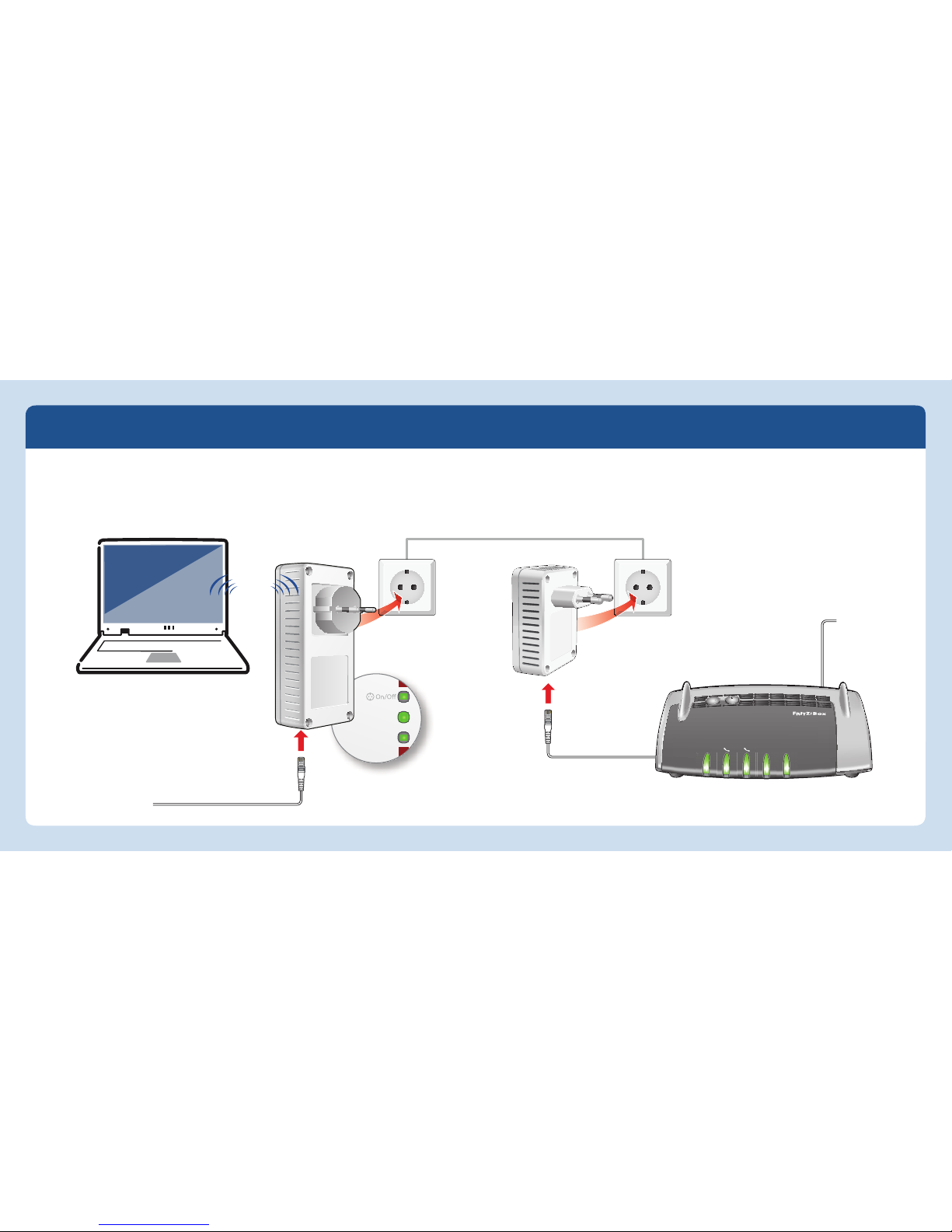

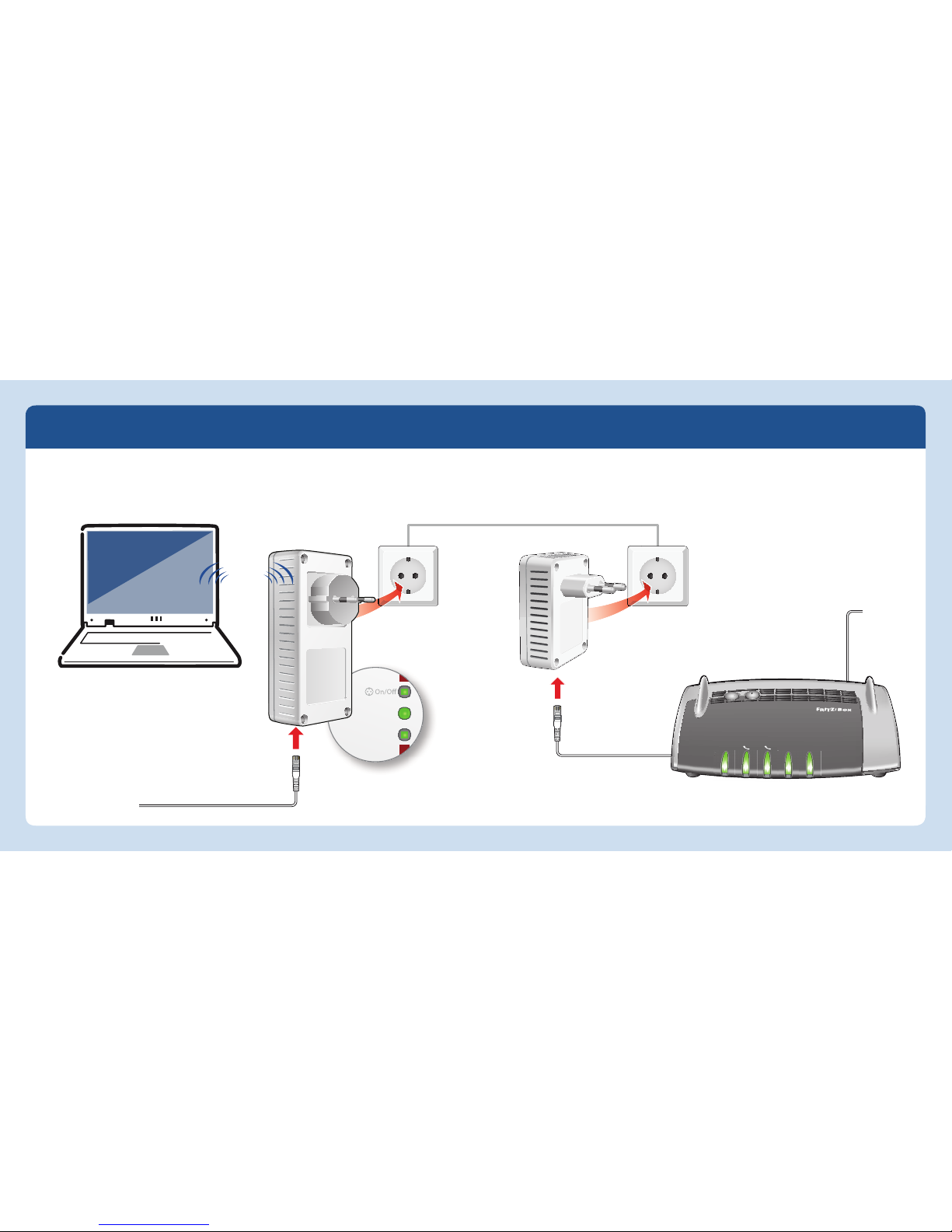

Starting Operation of the FRITZ!Powerline 540E WLAN Set
1. Insert the FRITZ!Powerline510E in an outlet and use the LAN cable to connect it with
your web router (FRITZ!Box).
2. Insert FRITZ!Powerline 540E in any outlet and wait until the Powerline • Security LED
lights up permanently.
3. Now you can connect devices with FRITZ!Powerline 540E using wireless LAN or the LAN
cable.
8 9
English
English

These values are examples. Do not
adopt these values in your settings.
The FRITZ!Powerline 540E User Interface
Open the FRITZ!Powerline 540E user interface in your web browser by entering
fritz.powerline, if FRITZ!Powerline 540E is connected with a FRITZ!Box.
192.168.178.2, if FRITZ!Powerline 540E is not connected with a router yet.
the <IP address>. The IP address is assigned by your Internet router as soon as one
or more FRITZ!Powerline 540E are located in your home network.
In the user interface you can, for instance, configure wireless LAN settings, switch
on and off wireless LAN, Powerline and the LEDs, change the operating mode, or
perform a FRITZ!OS update.
Switching Operating Modes
FRITZ!Powerline 540E can work in different operating modes.
By changing the operating mode you can transform FRITZ!Powerline 540E into a
plain wireless repeater to expand your wireless radio network, or into a LAN bridge
to extend your Ethernet home wiring. The operating mode can be switched in the
FRITZ!Powerline 540E user interface
Please also see the information in the FRITZ!Powerline 540E PDF manual at
avm.de/en/service
Connecting Wireless LAN and Network Devices
With your wireless and network devices you can use FRITZ!Powerline 540E as an
access point to your home network and your Internet router.
This is how to connect your wireless LAN devices, like smartphones or laptops, which
support the fast connection method WPS, with FRITZ!Powerline 540:
1. Press the WLAN • WPS button on FRITZ!Powerline 540E for about one second until
it starts flashing.
2. Start WPS on your wireless LAN device within two minutes.
If your wireless LAN device does not support the
quick connection method WPS:
1. Remove FRITZ!Powerline 540E from the outlet
and take note of the network key printed on the
back of the device.
2. Start the WLAN software on your wireless LAN
device and enter the network key there.
If you would like to use a wired network device:
Connect your network device to one of the LAN
sockets on FRITZ!Powerline 540E using a LAN
cable.
10 11
English
English

Operating FRITZ!Powerline 540E Manually
FRITZ!Powerline 540E has three buttons for manual operation and to display the
operating status.
Operation Condition
LED On/O press briefly LEDs can be switched on and off
8-"/t814 on WLAN function is enabled
flashes WPS quick connection in progress
off WLAN function is switched off
press briefly Starting a WPS quick connection
reset for factory settings, press and hold at the same
time as 1PXFSMJOFt4FDVSJUZ
1PXFSMJOFt4FDVSJUZ on Connected in the powerline network
flashes Connecting, or not in the powerline network
off Powerline is switched off on the adapter
press briefly Integrating FRITZ!Powerline safely into an existing
powerline network
The FRITZ!Powerline510E Status Display
FRITZ!Powerline 510E displays the following operation statuses:
Condition FRITZ!Powerline 510E
Power on has electrical power
flashes is restarting or configuring security settings
flashes intermittently
(every 15s)
is on standby
off has no electrical power
LAN on the LAN port is in use
off no LAN cable is connected or the device on the LAN
cable is switched off
Powerline on is connected with the powerline network and ready
for data exchange
off
did not detect any compatible powerline devices
or did not detect any devices that use the same
network key
12 13
English
English

Disposal
In accordance with the Electrical and Electronic Equipment Act, the FRITZ!Powerline
540E WLAN Set and cable may not be disposed with household waste. Please bring
these to your local collection points for disposal.
Properties
Expands the home network using your house’s wiring—without laying any new
cables
Powerline transmission at up to 500Mbit/s: Photos, music, video in HD and 3-D,
VoIP, surfing, gaming
Wireless LAN at up to 300Mbit/s (2.4GHz) connects computers, tablet, smart-
phone, printer and other network devices
FRITZ!Powerline 540E: 2x Fast Ethernet (100 Mbit/s) for connecting, TV, Blu-ray,
sound system
FRITZ!Powerline 510E: Fast Ethernet for connecting the FRITZ!Box (router) or
other network device
Wireless LAN security with WPA2, simple configuration with WPS at the touch of
a button
Powerline connection securely encrypted ex works with AES 128-bit, powerline
network expanded at the push of a button
Configuration and update over the user interface: http://fritz.powerline or using
the Windows software for downloading from avm.de/en/powerline
CE Declaration
The FRITZ!Powerline 540E WLANSet satisfies the essential requirements of the EU Directive 1999/5/
EC (Directive on Radio Equipment and Telecommunications Terminal Equipment, R&TTE), as well as
the EU Directive 2004/108/EC (ElectromagneticCompatibility, EMC), an the EU Low Voltage Directive
(LVD), the Directive 2006/95/EC (Electrical Equipment Designed for Use withinCertain Voltage
Limits) and the EU Directive 2009/125/EC (Ecodesign Requirements for Energy-related Products) as
well as 2011/65/EU (Restriction of Use of Certain Hazardous Substances in Electrical and Electronic
Equipment). The CE symbol confirms that the FRITZ!Powerline 540E WLANSet conforms with the
above mentioned regulations. The comprehensive declaration of CE conformity is included in the
PDF manuals of the FRITZ! products FRITZ!Powerline 510E and
FRITZ!Powerline 540E in the Internet at: avm.de/en/service/manuals.
English
English
14 15

8-"/t814
1PXFSMJOFt4FDVSJUZ
-&%0O0ò
Power
LAN
Powerline
Lieferumfang und Gerätemerkmale
1 FRITZ!Powerline 540E
1 FRITZ!Powerline 510E
Funktion 540E 510E
• Stromversorgung
• Schnittstelle zum Powerline-Netzwerk
ja ja
WLAN
WLAN-Funktion
• WLAN Access Point
• Verbindung zum WLAN-Funknetz
ja nein
LAN-Buchse
• Anschluss von Netzwerkgeräten
• Verbindung zu einem Ethernet-Hausnetz
2 Buchsen 1 Buchse
LED On/O
8-"/t814
1PXFSMJOFt4FDVSJUZ
Taster mit Leuchtdioden
• Leuchtdioden ein- und ausschalten
• WLAN-Verbindung per WPS herstellen
• Powerline-Verbindung sicher herstellen
3 Taster nein
Security
Security-Taster
• Powerline-Verbindung sicher herstellen
nein 1 Taster
2 LAN-Kabel
16 17
Deutsch
Deutsch

Das ist FRITZ!Powerline 540E WLAN Set
Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten des
FRITZ!Powerline540E WLAN Set. FRITZ!Powerline 540E WLAN Set besteht aus den
Powerline-Adaptern FRITZ!Powerline 510E und FRITZ!Powerline 540E.
Mit FRITZ!Powerline 540E WLAN Set haben Sie ein komplettes Powerline-Netzwerk, das
ab Werk sicher und sofort einsatzbereit ist. FRITZ!Powerline510E ist die Verbindung
von Ihrem Internetrouter zum Powerline-Netzwerk. FRITZ!Powerline 540E ist der zweite
Powerline-Adapter in Ihrem Netzwerk, den Sie an beliebiger Stelle im Haushalt einset-
zen können. Dort ist FRITZ!Powerline 540E der schnelle und sichere Zugangspunkt für
Ihre WLAN- und Netzwerkgeräte zu Ihrem Heimnetz und dem Internet.
FRITZ!Powerline 540E hat eine Benutzeroberfläche für Geräteeinstellungen, die
Sie auf allen angeschlossenen Geräten in einem Internetbrowser öffnen können.
FRITZ!Powerline 510E kann mit dem Programm AVM FRITZ!Powerline verwaltet werden.
FRITZ!Powerline 540E WLAN Set ist vielseitig und einfach einsetzbar und kann die
Reichweite Ihres Heimnetzes über Powerline, über WLAN- und über LAN-Verbindungen
erweitern.
Umfassende Informationen und technische Details finden Sie in den PDF-Handbü-
chern der FRITZ!-Produkte FRITZ!Powerline 510E und FRITZ!Powerline 540E auf unserer
Internetseite avm.de/service.
Wir wünschen Ihnen viel Spaß mit Ihrem FRTIZ!Powerline 540E WLAN Set.
Sicherheit
Betreiben Sie FRITZ!Powerline 540E WLAN Set an trockenen und staubfreien Orten
ohne direkte Sonneneinstrahlung und sorgen Sie für ausreichende Belüftung.
FRITZ!Powerline 540E WLAN Set ist für die Verwendung in Gebäuden vorgesehen.
Es dürfen keineFlüssigkeitenindas Innere der FRITZ!Powerline-Adaptereindringen
Stecken Sie die FRITZ!Powerline-Adapter in leicht erreichbare Steckdosen.
Öffnen Sie die FRITZ!Powerline-Adapter nicht. Durch Öffnen und/oder unsachge-
mäße Reparaturen können Sie sich in Gefahr bringen.
Trennen Sie die FRITZ!Powerline-Adapter vor der Reinigung vom Stromnetz. Ver-
wenden Sie für die Reinigung ein feuchtes Tuch.
1918
Deutsch
Deutsch

FRITZ!Powerline 540E WLAN Set in Betrieb nehmen
1. Stecken Sie FRITZ!Powerline 510E in eine Steckdose und verbinden Sie ihn über LAN-
Kabel mit Ihrem Internetrouter (FRITZ!Box).
2. Stecken Sie FRITZ!Powerline 540E in eine beliebige Steckdose und warten Sie, bis
Powerline • Security dauerhaft leuchtet.
3. Sie können jetzt Geräte per WLAN oder LAN mit FRITZ!Powerline 540E verbinden.
8-"/t814
1owerMJOFt4ecurity
WLAN
WLAN
DECT
WPS
Power / DSL
Internet
Festnetz
WLAN
Info
Internet
Netzwerkgeräte
20 21
Deutsch
Deutsch

C031.453.00.000.001
00 : 00 : 00 : 00 : 00 : 00
ABCD - EFGH - IJKL - MNOP
3779 8981 1562 8981 1234
FRITZ!Powerline 540E
Serien-Nr.:
Powerline-Geräte-Kennwort:
Powerline-
MAC:
230 V~; 50 Hz
Artikel-Nr.: 2000 2611
LED On/Off: Tastenbeleuchtung an- und ausschalten
WL$1Ʊ WPS: Statusanzeige, WLAN-Geräte anmelden
PoZHUOLQHƱ Security: Statusanzeige, Gerät anmelden
© AVM *PE+Ʊavm.de
WLAN-Netzwerkschlüssel (WPA2/WPA):
Tastenbelegung:
WLAN- und Netzwerkgeräte anschließen
Mit Ihren WLAN- und Netzwerkgeräten nutzen Sie FRITZ!Powerline 540E als Zugangs-
punkt zu Ihrem Heimnetz und Ihrem Internetrouter.
So verbinden Sie Ihre WLAN-Geräte, wie Smartphones oder Laptops, die das Schnell-
verbindungsverfahren WPS unterstützen, mit FRITZ!Powerline 540E:
1. Drücken Sie für ca. 1 Sekunde den Taster WLAN • WPS an FRITZ!Powerline 540E.
Der Taster blinkt.
2. Starten Sie innerhalb von zwei Minuten WPS an Ihrem WLAN-Gerät.
Wenn Ihr WLAN-Gerät das Schnellverbindungsverfah-
ren WPS nicht unterstützt:
1. Ziehen Sie FRITZ!Powerline 540E aus der
Steckdose und notieren Sie sich den WLAN-
Netzwerkschlüssel von der Geräterückseite.
2. Starten Sie die WLAN-Software Ihres WLAN-
Geräts und geben Sie darin den WLAN-Netz-
werkschlüssel ein.
Wenn Sie ein kabelgebundenes Netzwerkgerät
einsetzen möchten:
Schließen Sie Ihr Netzwerkgerät mit einem
LAN-Kabel an einer der LAN-Buchsen von
FRITZ!Powerline 540E an.
Diese Werte sind Beispiele.Überneh-
men Sie diese Werte nicht in Ihre
Einstellungen.
Benutzeroberfläche FRITZ!Powerline 540E
Öffnen Sie die FRITZ!Powerline540E-Benutzeroberfläche in Ihrem Internetbrowser mit
fritz.powerline, wenn FRITZ!Powerline 540E mit einer FRITZ!Box verbunden ist.
192.168.178.2,wenn FRITZ!Powerline 540E noch nicht miteinem Router verbunden ist.
der <IP-Adresse>. Die IP-Adresse wird von Ihrem Internetrouter vergeben, sobald
sich ein oder mehrere FRITZ!Powerline 540E in Ihrem Heimnetz befinden.
In der Benutzeroberfläche können Sie zumBeispiel WLAN-Einstellungen vornehmen,
aber auch WLAN, Powerline und die Leuchtdioden ein- und ausschalten, sowie
die Betriebsart wechseln oder ein FRITZ!OS Firmware-Update durchführen.
Betriebsart wechseln
FRITZ!Powerline 540E kann in verschiedenen Betriebsarten arbeiten.
Mit einem Betriebsartwechsel machen Sie FRITZ!Powerline 540E zu einem reinen
WLAN-Repeater für die Erweiterung Ihres WLAN-Funknetzes oder einer LAN-Brücke für
die Erweiterung Ihrer Ethernet-Hausverkabelung. Den Betriebsartwechsel können Sie
in der Benutzeroberfläche von FRITZ!Powerline 540E vornehmen.
Beachten Sie die Hinweise im FRITZ!Powerline 540E-PDF-Handbuch auf
avm.de/service
22 23
Deutsch
Deutsch

FRITZ!Powerline 540E manuell bedienen
FRITZ!Powerline 540E hat drei Taster für die manuelle Bedienung und die Anzeige der
Betriebszustände.
Bedienung Zustand
LED On/O kurz drücken Leuchtdioden an- und ausschalten
8-"/t814 leuchtet Die WLAN-Funktion ist eingeschaltet
blinkt Die WPS-Schnellverbindung wird ausgeführt
aus Die WLAN-Funktion ist ausgeschaltet
kurz drücken Die WPS-Schnellverbindung starten
Zurücksetzen für Werkseinstellungen gleichzeitig mit
1PXFSMJOFt4FDVSJUZ lang drücken
1PXFSMJOFt4FDVSJUZ leuchtet Im Powerline-Netzwerk verbunden
blinkt Verbindungsaufbau oder nicht im Powerline-
Netzwerk
aus Powerline ist am Adapter ausgeschaltet
kurz drücken FRITZ!Powerline sicher in ein Powerline-Netzwerk
einbinden
FRITZ!Powerline 510E Zustandsanzeige
FRITZ!Powerline 510E zeigt folgende Betriebszustände an:
Zustand FRITZ!Powerline 510E
Power leuchtet wird mit Strom versorgt
blinkt startet neu oder führt Sicherheitseinstellungen aus
blinkt im Intervall (15s) ist im Stand-by
aus wird nicht mit Strom versorgt
LAN leuchtet der LAN-Anschluss ist belegt
aus es ist kein LAN-Kabel angeschlossen oder das
Gerät am LAN-Kabel ist ausgeschaltet
Powerline leuchtet ist mit dem Powerline-Netzwerk verbunden und für
den Datenaustausch bereit
aus
hat keine kompatiblen Powerline-Geräte erkannt
oder keine Geräte erkannt, die denselben Netz-
werkschlüssel verwenden
24 25
Deutsch
Deutsch

Eigenschaften
erweitert das Heimnetz über die Stromleitung - ohne neue Kabelverlegung
Powerline-Übertragung bis zu 500 MBit/s: Fotos, Musik, HD- und 3-D-Video, VoIP,
Surfen, Gaming
WLAN bis zu 300 MBit/s (2,4 GHz) verbindet Computer, Tablet, Smartphone,
Drucker, und andere Netzwerkgeräte
FRITZ!Powerline 540E: 2x Fast-Ethernet (100 MBit/s) für Anschluss von TV, Blu-
ray, Hi-Fi
FRITZ!Powerline 510E: Fast-Ethernet für Anschluss von FRITZ!Box (Router) oder
anderem Netzwerkgerät
WLAN-Sicherheit mit WPA2, einfache Einrichtung mit WPS per Tastendruck
Powerline-Verbindung ab Werk sicher verschlüsselt mit AES-128-Bit; Powerline-
Netz per Tastendruck erweitern
Einrichten und Update über Browseroberfläche: http://fritz.powerline oder über
Windows-Programm zum Download auf avm.de/powerline
Entsorgung
FRITZ!Powerline 540E WLAN Set und Kabel dürfen gemäß europäischen Vorgaben
und deutschem Elektro- und Elektronikgesetz (ElektroG) nicht über den Hausmüll
entsorgt werden. Bitte bringen Sie sie nach der Verwendung zu den Sammelstellen
der Kommune.
CE-Erklärung
FRITZ!Powerline 540E WLAN Set erfüllt die Anforderungen der EU-Richtlinie 1999/5/EG (Richtlinie
über Funkanlagen und Telekommunikationsendeinrichtungen, R&TTE), der EU-Richtlinie 2004/108/
EG (Richtlinie über Elektromagnetische Verträglichkeit, EMV), der EU-Richtlinie 2006/95/EG
(Niederspannungsrichtlinie), der EU-Richtlinie 2009/125/EG (Anforderungen an die umweltge-
rechte Gestaltung energieverbrauchsrelevanter Produkte) sowie 2011/65/EU (Beschränkung der
Verwendung bestimmter gefährlicher Stoffe in Elektro-und Elektronikgeräten). Die Konformitätvon
FRITZ!Powerline 540E WLAN Set mit den genannten Richtlinien wird durch das CE-Zeichen bestätigt.
Die ausführliche CE-Konformitätserklärung finden Sie in in den PDF-Handbüchern der
FRITZ!-Produkte FRITZ!Powerline 510E und FRITZ!Powerline 540E im Internet unter:
avm.de/handbuecher.
Deutsch
Deutsch
26 27

8-"/t814
1PXFSMJOFt4FDVSJUZ
-&%0O0ò
Power
LAN
Powerline
Volumen del embalaje y características del dispositivo
1 FRITZ!Powerline 540E
1 FRITZ!Powerline 510E
Función 540E 510E
• Conexión eléctrica
• Conexión a la red Powerline
si si
WLAN
Red inalámbrica
• Punto de acceso a la red inalámbrica (WiFi)
• Conexión a la red inalámbrica (WiFi)
si no
Boca de conexión LAN
• Conexión de dispositivos de red
• Conexión a la red doméstica Ethernet
2 bocas de
conexión
1 boca de
conexión
LED On/O
8-"/t814
1PXFSMJOFt4FDVSJUZ
Teclas con indicadores luminosos
• Activar o desactivar los indicadores luminosos
• Establecer una conexión inalámbrica (WiFi) con WPS
• Establecer conexión segura a través de Powerline
3 botones no
Security
Security-Taster
• Establecer conexión segura a través de Powerline
no 1 botón
2 cable LAN
28 29
Español
Español

Este es el FRITZ!Powerline 540E WLAN Set
Esta guía rápida le mostrará la capacidad de uso y el control del FRITZ!Powerline 540E
WLAN. El kit del FRITZ!Powerline 540E WLAN se compone de dos adaptadores Power-
line: FRITZ!Powerline 510E y FRITZ!Powerline 540E.
Con el kit FRITZ!Powerline 540E WLAN Set tendrá una red Powerline completa, que
está lista para funcionar desde fábrica de manera segura y rápida. Con el FRITZ!Power-
line510E se establece la conexión entre su router y la red Powerline. FRITZ!Powerline
540E trabajará como segundo adaptador Powerline en su red, y podrá utilizarlo en
cualquier lugar de su casa. El FRITZ!Powerline 540E es el punto de acceso rápido
y seguro a la red doméstica y a Internet que podrán utilizar todos sus dispositivos
inalámbricos o de red.
FRITZ!Powerline 540E tiene una interfaz de usuario a partir de la que podrá ajustar
el dispositivo y la que podrá abrir desde cualquiera de los dispositivos conectados
o incluso desde Internet. FRITZ!Powerline 510E podrá ser manejado con ayuda del
programa AVM FRITZ!Powerline.
El kit FRITZ!Powerline 540E WLAN Set es una solución versátil para extender el alcance
de su red doméstica a través de líneas de alta tensión, inalámbricas y puertos LAN.
Si desea mayor Información y especificaciones técnicas, consulte los manuales de los
productos FRITZ!Powerline 510E y FRITZ!Powerline 540E: avm.de/en/service.
Esperamos que aproveche al máximo y disfrute todas las ventajas que le ofrece el kit
FRTIZ!Powerline 540E WLAN.
Seguridad
Utilice el kit FRITZ!Powerline 540E Set en un lugar seco y libre de polvo, donde no
reciba la luz directa del sol y asegúrese de que tenga ventilación suficiente.
El kit FRITZ!Powerline 540E WLAN Set han sido diseñado para la utilización en el
interior de edificios. No permita que entre ningún tipo de líquido al interior de los
adaptadores FRITZ!Powerline.
Conecte los adaptadores FRITZ!Powerline a una toma de corriente al alcance.
¡No abra el armazón de los adaptadores FRITZ!Powerline! El abrirlo y/o la mani-
pulación por parte de personal no especializado puede poner en peligro a los
usuarios.
Si desea limpiar los adaptadores FRITZ!Powerline, desconéctelos primero de la
alimentación eléctrica. Para la limpieza utilice un paño húmedo.
3130
Español
Español

WLAN • WPS
Powerline • Security
WLAN
WLAN
DECT
WPS
Power / DSL
Internet
Festnetz
WLAN
Info
Internet
Dispositivos de red
Puesta en funcionamiento del kit FRITZ!Powerline 540E WLAN
1. Conecte el FRITZ!Powerline 510E a una toma de corriente y luego a su router
(FRITZ!Box) con ayuda de un cable LAN.
2. Conecte el FRITZ!Powerline 540E a cualquier toma de corriente y espere hasta que el
diodo Powerline • Security brille permanentemente.
3. Ahora podrá conectar al FRITZ!Powerline 540E sus dispositivos utilizando la conexión
LAN o la red inalámbrica.
32 33
Español
Español

Conectar dispositivos WiFi y de red
Con sus dispositivos inalámbricos y de red podrá utilizar el FRITZ!Powerline 540E
como punto de acceso a su red doméstica y a su router de Internet.
Conecte sus dispositivos inalámbricos, como Smartphones o portátiles, que sean
compatibles con el método de conexión rápida WPS, con el FRITZ!Powerline 540E:
1. Presione durante aproximadamente un segundo el botón WLAN • WPS en el
FRITZ!Powerline 540E; el indicador parpadeará.
2. En los dos minutos siguientes inicie WPS en el dispositivo WiFi.
Si su dispositivo inalámbrico no es compatible con
WPS:
1. Desconecte el FRITZ!Powerline 540E de la toma
de corriente y anote la clave de la red
inalámbrica que se encuentra en la parte poste-
rior del dispositivo.
2. Inicie el programa para la conexión inalámbrica
de su dispositivo WiFi e indique allí la clave de
la red inalámbrica.
Si desea conectar un dispositivo de red con ayuda
de un cable:
Conecte el dispositivo de red con un cable LAN a un
puerto LAN del FRITZ!Powerline 540E.
Estos valores son sólo ejemplos.
No indique estos valores en su
configuración.
Cambiar el modo de operación
Podrá utilizar el FRITZ!Powerline 540E de modos diferentes:
Cambiando el modo de operación podrá convertir el FRITZ!Powerline 540E en un repe-
tidor WiFi y así ampliar la red inalámbrica, o ampliar la red Ethernet utilizándolo como
puente LAN. Podrá realizar el cambio de modo de operación en la interfaz de usuario
del FRITZ!Powerline 540E.
Tenga en cuenta las recomendaciones que encotrará en el manual de usuario del
FRITZ!Powerline 540E-PDF (en inglés) que podrá descargar en la página
avm.de/en/service
Interfaz de usuario del FRITZ!Powerline
Abra la interfaz de usuario del FRITZ!Powerline540E en un navegador web digitando
fritz.powerline, si el adaptador FRITZ!Powerline 540E está conectado a un
FRITZ!Box.
192.168.178.2,si el FRITZ!Powerline 540E no se ha conectado aún a un router.
la <dirección IP>. El router le asignará la dirección IP una vez uno o varios
FRITZ!Powerline 540 se conecten a su red doméstica.
En la interfaz de usuario podrá, por ejemplo, ajustar la red inalámbrica, apagar o
encender los indicadores luminosos, la red WiFi y la misma red Powerline; tam-
bién podrá cambiar de modo de operación o actualizar el FRITZ!OS.
34 35
Español
Español

Manejar manualmente el FRITZ!Powerline
FRITZ!Powerline 540E tiene tres botones con los que podrá manejarlo manualmente y
a través de los que se visualizará el estado de operación.
Utilización Estado
LED On/O presionar breve-
mente
Activar o desactivar los indicadores luminosos
8-"/t814 brilla Se ha activado la función inalámbrica (WiFi)
parpadea Se está ejecutando la conexión rápida WPS
fuera de servicio Se ha desactivado la red inalámbrica
presionar breve-
mente
Iniciar la conexión rápida WPS
Restablecer Para acceder a la configuración de fábrica man-
tenga pulsado el botón 1PXFSMJOFt4FDVSJUZ .
1PXFSMJOFt4FDVSJUZ brilla Se ha conectado a la red Powerline
parpadea Se está conectando o no se encuentra en la red
Powerline
fuera de servicio En el adaptador se ha desactivado Powerline
presionar breve-
mente
Conectar un adaptador FRITZ!Powerline a una red
Powerline de manera segura
Indicación del estado del FRITZ!Powerline 510E
En el FRITZ!Powerline 510E se visualizarán los siguientes eventos:
Estado FRITZ!Powerline 510E
Power brilla Está conectado a la alimentación de corriente
parpadea Se está reiniciando o cambiando la configuración
de seguridad
parpadea en intervalos
(15 seg.)
Está en modo de hibernación
fuera de servicio No está conectado a la alimentación de corriente
LAN brilla El puerto LAN está ocupado
fuera de servicio No se ha conectado un cable LAN o el dispositivo
conectado vía LAN está apagado
Powerline brilla Se ha conectado a la red Powerline y está listo
para el intercambio de datos
fuera de servicio
No ha encontrado o reconocido un dispositivos
Powerline compatibles, que utilice la misma clave
de red
36 37
Español
Español

Propiedades del dispositivo
Amplia la red doméstica a través de la conexión eléctrica – sin tener que colocar
más cables
Transmisión de Powerline de hasta 500 MBit/seg.: fotos, música, vídeo en HD y
3-D, VoIP, navegación, juegos
Red inalámbrica conecta, con una velocidad de hasta 300 MBit/seg. (2,4 GHz),
ordenadores, tabletas, smartphone, impresora y otros dispositivos de red
FRITZ!Powerline 540E: 2x Fast-Ethernet (100 Mbps) para la conexión de TV, Blu-
ray, equipos Hi-Fi
FRITZ!Powerline 510E: Fast-Ethernet para conectar un FRITZ!Box (router) u otros
dispositivos de red
Seguridad en la red inalámbrica con WPA2, fácil de configurar con WPS, con sólo
presionar un botón
Conexión Powerline cifrada desde fábrica con AES de 128 bits; red Powerline
ampliable con sólo presionar un botón
Configuración y manejo desde la interfaz de usuario: http://fritz.powerline o con
el programa para los sistemas operativos de Windows, que se podrá descargar
en avm.de/en/powerline.
Declaración CE
El kit FRITZ!Powerline 540E WLAN Set Set cumple con las exigencias de la directiva 1999/5/CE de
la Unión Europea (R&TTE: Directiva de Equipamiento de Radio y Equipamiento Terminal de Teleco-
municaciones), de la directiva 2004/108/CE (Directiva sobre la compatibilidad electromagnética),
la directiva 2006/95/CE (Baja Tensión), la directiva 2009/125/CE (Requisitos de diseño ecológico
para los productos relacionados con la energía) así como la directiva 2011/65/UE (Directiva sobre
las restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y
electrónicos). El símbolo CE confirma que FRITZ!Powerline 540E cumple con las directivas menciona-
das anteriormente. La declaración detallada de cumplimiento con las normas de la Unión Europea
se encuentra disponible en el manual electrónico en formato PDF (en inglés) que podrá
descargar en elvínculo siguiente: avm.de/en/service/manuals
Reciclaje
El kit FRITZ!Powerline 540E WLAN Set y sus cables se deben reciclar de acuerdo con las
normas europeas de reciclaje y no con los residuos urbanos normales. Lleve por favor
estas piezas a los centros de reciclaje de su comuna.
Español
Español
38 39
