AWD AWD125U User manual

KULMAHIOMAKONE Käyttöohje
Alkuperäisten ohjeiden käännös
VINKELSLIPMASKIN Bruksanvisning
Översättning av bruksanvisning i original
ANGLE GRINDER Instruction manual
Original instructions
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Tel. [phone] •Fax [phone] • [e-mail] • www.ikh.fi
AWD125U
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Läs noggrant igenom bruksanvisningen innan du använder apparaten och följ alla angivna instruktioner. Spara instruktionerna för senare behov. Read the instruction manual carefully before using the appliance and follow all given instructions. Save the instructions for further reference.
!

JOHDANTO
Onnittelumme tämän laadukkaan AWD-tuotteen valinnasta! Toivomme ostamasi
laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen laitteen
käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa tai on-
gelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme Si-
nulle turvallista ja miellyttävää työskentelyä laitteen kanssa!
TURVAOHJEET
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA
VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN
KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA
VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET
TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.
Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset,
aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa,
jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he ymmär-
tävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa
puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.
AINOASTAAN VALTUUTETTU SÄHKÖASENTAJA SAA TEHDÄ SÄHKÖASENNUKSET
LAITTEELLE.
PIDÄ TYÖSKENTELYTILA SIISTINÄ.
Sekaiset työtilat saattavat aiheuttaa vaaratilanteita.
ÄLÄ TYÖSKENTELE VAARALLISESSA YMPÄRISTÖSSÄ.
Suojaa sähkölaitteet sateelta. Älä käytä sähkölaitteita kosteissa tai märissä tiloissa. Huo-
lehdi kunnollisesta työvalaistuksesta. Älä käytä sähkölaitteita, mikäli lähistöllä on tulenarko-
ja nesteitä, kaasuja, jauheita tai pölyä.
SUOJAUDU SÄHKÖISKUILTA.
Varmista aina, että käytettävän verkkovirran jännite ja taajuus vastaavat laitteen tyyppikil-
vessä ilmoitettuja arvoja. Vältä kosketusta maadoitettuihin pintoihin kuten esimerkiksi put-
kiin, lämpöpattereihin, liesiin tai jääkaappeihin.
ÄLÄ PÄÄSTÄ LAPSIA LAITTEEN LÄHELLE.
Huolehdi, että muutkin ulkopuoliset pysyttelevät riittävän etäällä laitteesta ja sen sähköjoh-
dosta.
SÄILYTÄ KÄYTTÄMÄTTÖMÄNÄ OLEVIA SÄHKÖLAITTEITA OIKEIN.
Kun laite ei ole käytössä, varastoi se kuivaan ja korkealla sijaitsevaan tai lukittavaan säily-
tyspaikkaan – pois lasten ulottuvilta.
ÄLÄ YLIKUORMITA LAITETTA.
Se suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella.
FI
2

KÄYTÄ OIKEANLAISTA LAITETTA.
Älä yritä väkisin tehdä liian pienellä koneella sellaista työtä, johon sitä ei ole tarkoitettu ja
johon tarvittaisiin tehokkaampaa konetta.
KÄYTÄ ASIANMUKAISTA VAATETUSTA.
Älä käytä liian väljiä vaatteita tai koruja, jotka saattavat tarttua laitteen liikkuviin osiin. Ul-
kona työskenneltäessä on suositeltavaa käyttää kumikäsineitä ja luistamattomia jalkineita.
Suojaa pitkät hiukset esim. hiusverkolla.
KÄYTÄ AINA SUOJALASEJA JA KUULOSUOJAIMIA.
Myös hengityssuojainta tulee käyttää, mikäli työssä syntyy pölyä.
PIDÄ SUOJUKSET PAIKOILLAAN JA HYVÄSSÄ KÄYTTÖKUNNOSSA.
Mikäli laitteessa on suojuksia tai turvalaitteita, älä käytä laitetta ilman niitä.
KÄYTÄ JOHTOA VAIN SIIHEN, MIHIN SE ON TARKOITETTU.
Älä kanna laitetta johdosta äläkä kytke laitetta irti verkkovirrasta johdosta kiskaisemalla.
Suojaa johtoa kuumuudelta, öljyltä ja teräviltä reunoilta.
JATKOJOHDON KÄYTTÖÄ TULISI VÄLTTÄÄ.
Mikäli sen käyttö kuitenkin on välttämätöntä, varmista että jatkojohto ja sen pistoke ovat
tyypiltään, kooltaan, muodoltaan sekä kaikilta muilta ominaisuuksiltaan laitteen johtoa ja
pistoketta vastaavia, sekä että jatkojohto on oikein johdotettu ja hyväkuntoinen. Älä käytä
jatkojohtoa, jonka halkaisija on alle 2,5 mm2tai pituus yli 20 m, muuten laitteen moottori
saattaa vaurioitua.
KIINNITÄ TYÖSTETTÄVÄ KAPPALE HUOLELLISESTI PAIKOILLEEN RUUVIPURISTIMELLA TAI
KIRISTYSLAITTEELLA.
Näin kappale pysyy varmemmin paikallaan kuin kädellä pitämällä ja lisäksi molemmat kä-
det vapautuvat itse työhön.
ÄLÄ KURKOTTELE.
Seiso aina mahdollisimman hyvin tasapainossa.
HUOLLA TYÖKALUT JA LAITTEET KUNNOLLA.
Työkalut kannattaa pitää aina teroitettuina ja puhtaina, jolloin työskentely sujuu paremmin
ja turvallisemmin. Huolla ja vaihda osat ohjeiden mukaan. Tarkista sähköjohto säännöllisesti
ja korjauta tai vaihdata vioittunut johto valtuutetussa huoltoliikkeessä. Tarkista myös jatko-
johto säännöllisesti ja vaihda tarvittaessa. Pidä laitteen kahvat kuivina ja puhtaina ja huo-
lehdi, etteivät ne ole öljyisiä tai rasvaisia.
IRROTA JOHTO PISTORASIASTA ASENNUS-, HUOLTO- JA SÄÄTÖTOIMENPITEIDEN JA OSIEN
VAIHDON AJAKSI SEKÄ AINA KUN LAITETTA EI KÄYTETÄ.
ÄLÄ JÄTÄ LAITTEESEEN AVAIMIA.
Tarkista aina ennen laitteen käynnistämistä, että kaikki avaimet ja säätötyökalut on varmas-
ti poistettu.
3

HUOLEHDI, ETTEI LAITE KÄYNNISTY VAHINGOSSA.
Älä pidä sormea katkaisimella kuljettaessasi sähköverkkoon kytkettyä laitetta. Varmista,
että laitteen virtakytkin on pois päältä kun työnnät pistokkeen pistorasiaan.
LAITETTA KÄYTETTÄESSÄ ULKONA ON KÄYTETTÄVÄ MYÖS ULKOKÄYTTÖÖN
TARKOITETTUJA JATKOJOHTOJA, JOISTA LÖYTYY ASIANMUKAISET MERKINNÄT.
OLE AINA TARKKANA JA KESKITY TYÖHÖN.
Laitetta käytettäessä on noudatettava aina erityistä huolellisuutta ja varovaisuutta. Laitetta
ei saa koskaan käyttää väsyneenä, sairaana tai alkoholin, lääkkeiden, huumeiden tai mui-
den havainto- ja reaktiokykyyn vaikuttavien aineiden vaikutuksen alaisena.
TARKISTA LAITTEEN OSAT VAURIOIDEN VARALTA.
Mikäli huomaat laitteessa, sen suojuksissa tai muissa osissa vaurioita, älä käytä sitä ennen
kuin olet tarkastuttanut sen valtuutetussa huoltoliikkeessä. Tarkista, että liikkuvat osat toi-
mivat virheettömästi ja liikkuvat esteettä sekä ovat muutenkin kunnossa. Tarkista kaikkien
osien kiinnitys ja kaikki muu mikä saattaa vaikuttaa laitteen toimintaan. Vaurioituneet osat
on korjautettava tai vaihdatettava asianmukaisesti valtuutetussa huoltoliikkeessä, ellei täs-
sä ohjekirjassa ole neuvottu toisin. Vialliset kytkimet tulee vaihdattaa valtuutetussa huolto-
liikkeessä. Laitetta ei saa käyttää, mikäli virtakytkin ei toimi.
KÄYTÄ AINOASTAAN ALKUPERÄISVARAOSIA JA -LISÄVARUSTEITA.
Muunlaisten osien käyttö saattaa aiheuttaa vaaratilanteen.
KORJAUKSIA SAA SUORITTAA AINOASTAAN VALTUUTETTU HUOLTOLIIKE
ALKUPERÄISVARAOSIA KÄYTTÄEN, MUUTOIN LAITTEEN KÄYTTÄJÄ ON
LOUKKAANTUMISVAARASSA.
SYMBOLIEN SELITYKSET
Kaksoiseristetty
Käytä kuulosuojaimia.
Käytä suojalaseja.
Lue käyttöohje huolellisesti ennen laitteen käyttöä.
TEKNISET TIEDOT
Jännite 230 V ~50 Hz
Teho 900 W
Pyörimisnopeus 11500 rpm
Laikka 125 mm
4

LAITTEEN ESITTELY
Tämä kulmahiomakone on tarkoitettu käytettäväksi vain tyypin 27, 28 ja 29 hiomalaikkojen
kanssa, ei katkaisulaikkojen kanssa. Jos katkaisulaikkaa käytetään, hiomasuojus on ensin
korvattava katkaisusuojuksella. Laitteessa ei saa käyttää timanttilaikkoja. Laitetta ei saa
käyttää kiven työstämiseen, sillä kivipöly aiheuttaa kytkin- ja moottorivaurioita.
KÄYTTÖÖNOTTO
Pura laite pakkauksesta ja tarkista, että kaikki osat ovat tallella. Mikäli jokin osa puuttuu tai
on vaurioitunut, ota välittömästi yhteys jälleenmyyjään. Hävitä pakkausmateriaali paikallis-
ten määräysten mukaisesti.
KÄYTTÖÄ KOSKEVAT VAROITUKSET
- Varmista että laitteen tyyppikilvessä oleva jännite vastaa käytettävän sähköverkon arvo-
ja ennen kuin kytket laitteen verkkovirtaan.
- Tarkista että laikkaan merkitty nopeus on vähintään sama tai suurempi kuin laitteeseen
merkitty nimellisnopeus.
- Varmista että laikan koko on laitteeseen sopiva (125 mm).
- Laikkoja tulee käsitellä ja säilyttää huolellisesti valmistajan ohjeiden mukaan.
- Tarkista laikan kunto huolellisesti ennen käyttöä. Älä käytä halkeilleita, murtuneita tai
muuten viallisia laikkoja.
- Varmista että laikka on asennettu paikoilleen valmistajan ohjeiden mukaisesti.
- Käytä välilevyjä aina tarvittaessa sekä mikäli sellainen toimitetaan laikan mukana.
- Varmista ennen laitteen käyttöä että kiinnityslaipat sekä laikka on oikein asennettu ja
huolellisesti kiristetty. Tarkista myös laitteen toimivuus käyttämällä sitä tyhjäkäynnillä
noin 30 sekunnin ajan turvallisessa asennossa. Mikäli havaitset laitteessa liiallista tä-
rinää tai muuta poikkeavaa, sammuta laite välittömästi ja yritä selvittää vian aiheuttaja.
Syynä saattaa olla väärä asennus tai laikan epätasapainoisuus.
- Laitetta ei saa koskaan käyttää ilman suojustaan. Varmista että se on asennettu oikein.
- Laitteessa ei saa koskaan käyttää erillisiä väli-, jatke- tai lisäkappaleita laitteeseen sopi-
mattoman laikan sovittamiseen.
- Varmista laikan kierreosan riittävyys laitteen karaan nähden.
- Tarkista ennen työn aloittamista että työstettävä esine on kiinnitetty tukevasti paikoil-
leen.
- Älä koskaan käytä katkaisulaikkaa hiontaan.
1. Sivukahva
2. Karalukituspainike
3. ON/OFF-kytkin
4. Vetoakseli
5

- Varmista etteivät työstössä syntyvät kipinät aiheuta vaaratilannetta esim. osumalla ih-
misiin tai helposti syttyviin materiaaleihin.
- Laitteen ilma-aukkoja ei saa koskaan peittää. Ilma-aukkojen puhdistusta varten laite tu-
lee ensin kytkeä irti verkkovirrasta. Puhdista laite huolellisesti varoen vaurioittamasta
laitteen osia. Älä käytä puhdistukseen metallisia välineitä.
- Laikka pyörii pitkään vielä koneen sammuttamisen jälkeen.
- Suojaa itsesi aina käyttämällä suojalaseja ja kuulosuojaimia. Myös muiden suojavarus-
teiden kuten pölyltä suojaavan suojanaamarin, suojakäsineiden, kypärän ja luistamat-
tomien suojajalkineiden käyttö on suositeltavaa. Suojanaamaria tulee käyttää aina, mi-
käli työstettävästä materiaalista syntyy terveydelle vaarallista tai myrkyllistä pölyä. Epä-
selvissä tapauksissa suositellaan suojavälineiden käyttöä.
- Jatkojohdon käyttöä tulisi välttää. Mikäli sen käyttö kuitenkin on välttämätöntä, varmis-
ta että jatkojohto ja sen pistoke ovat tyypiltään, kooltaan, muodoltaan sekä kaikilta muil-
ta ominaisuuksiltaan laitteen johtoa ja pistoketta vastaava sekä että se on oikein johdo-
tettu ja hyväkuntoinen. Sopimattomien jatkojohtojen käyttö saattaa aiheuttaa tulipalo- ja
sähköiskuvaaran.
- Laite on kaksoiseristetty, mikä tarkoittaa että kaksi täysin erillistä eristystyyppiä estävät
sinua pääsemästä kosketuksiin jännitteellisten metalliosien kanssa. Tämä edustaa kor-
keaa suojausastetta sähköiskuja vastaan.
- Pidä johto etäällä laitteen pyörivistä osista. Jos menetät laitteen hallinnan, johto voi kat-
keta tai kiristyä, jolloin kätesi voi joutua kosketuksiin pyörivän osan kanssa.
- Älä käytä lisävarusteita, jotka vaativat nestejäähdytystä. Veden tai muun nestemäisen
jäähdytyksen käyttö voi aiheuttaa sähköiskun.
- Pidä kiinni työkalun eristetyistä tarttumakohdista. Pidä työkalusta hyvin kiinni ja aseta
kehosi ja käsivartesi siten, että pystyt vastaanottamaan takaiskuja. Käytä aina sivukah-
vaa saadaksesi parhaan mahdollisen otteen takaiskuja ja käynnistyksessä syntyvää
vääntöä vastaan. Käyttäjä pystyy hallitsemaan työkalun vääntövoiman ja takaiskut, jos
asianmukaisia varotoimia noudatetaan.
- Älä koskaan laita kättäsi pyörivän osan lähelle. Pyörivä osa voi iskeytyä käteesi.
- Älä asetu alueelle, jolle työkalu liikkuu mahdollisen takaiskun sattuessa. Takaisku sinko-
aa työkalun laikan pyörimissuunnan vastaiseen suuntaan.
- Ole erityisen varovainen, kun työstät kulmia ja teräviä reunoja. Vältä äkillisiä liikkeitä ja
laitteen juuttumista työstettävään pintaan. Pyörivä osa saattaa juuttua kulmiin tai terä-
viin reunoihin, mikä aiheuttaa laitteen hallinnan menettämisen tai takaiskun.
- Älä kiinnitä työkaluun puun työstämiseen tarkoitettua teräketjua tai hammastettua sa-
hanterää. Kyseiset terät aiheuttavat takaiskuja ja hallinnan menettämisen.
- Suojuksen tulee olla kiinnitetty hyvin työkaluun ja asetettu siten, että se suojaa käyttäjää
mahdollisimman hyvin. Suojus auttaa suojaamaan käyttäjää vahingoittuneesta laikasta
irtoavilta paloilta ja ehkäisee käyttäjää koskemasta laikkaan vahingossa.
- Älä käytä laikkaa muissa kuin suositelluissa käyttökohteissa. Esimerkki: älä hio katkaisu-
laikan syrjällä. Hiovat katkaisulaikat on tarkoitettu kehähiontaan, ja niihin kohdistuvat
sivuttaisvoimat voivat aiheuttaa niiden halkeamisen.

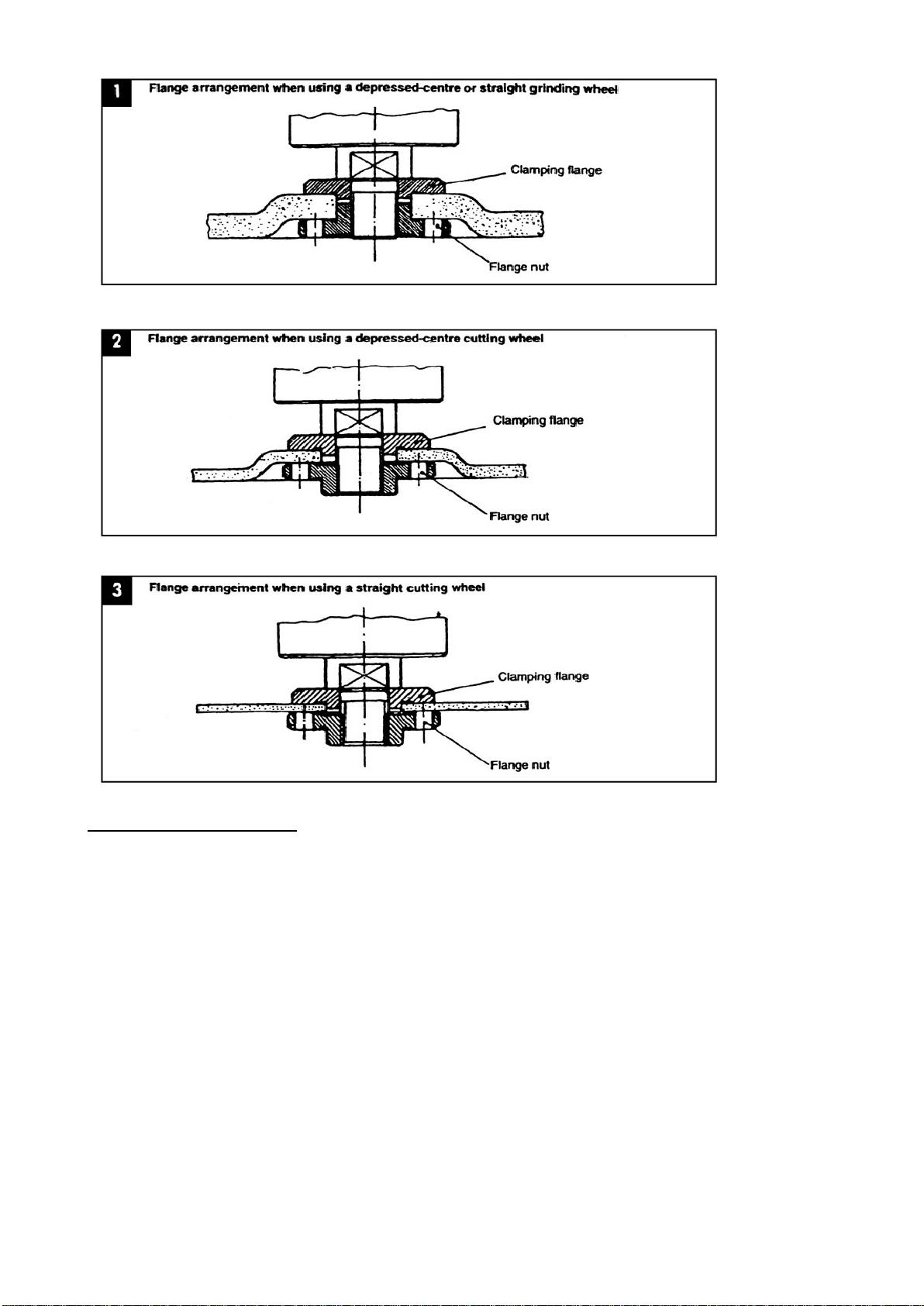

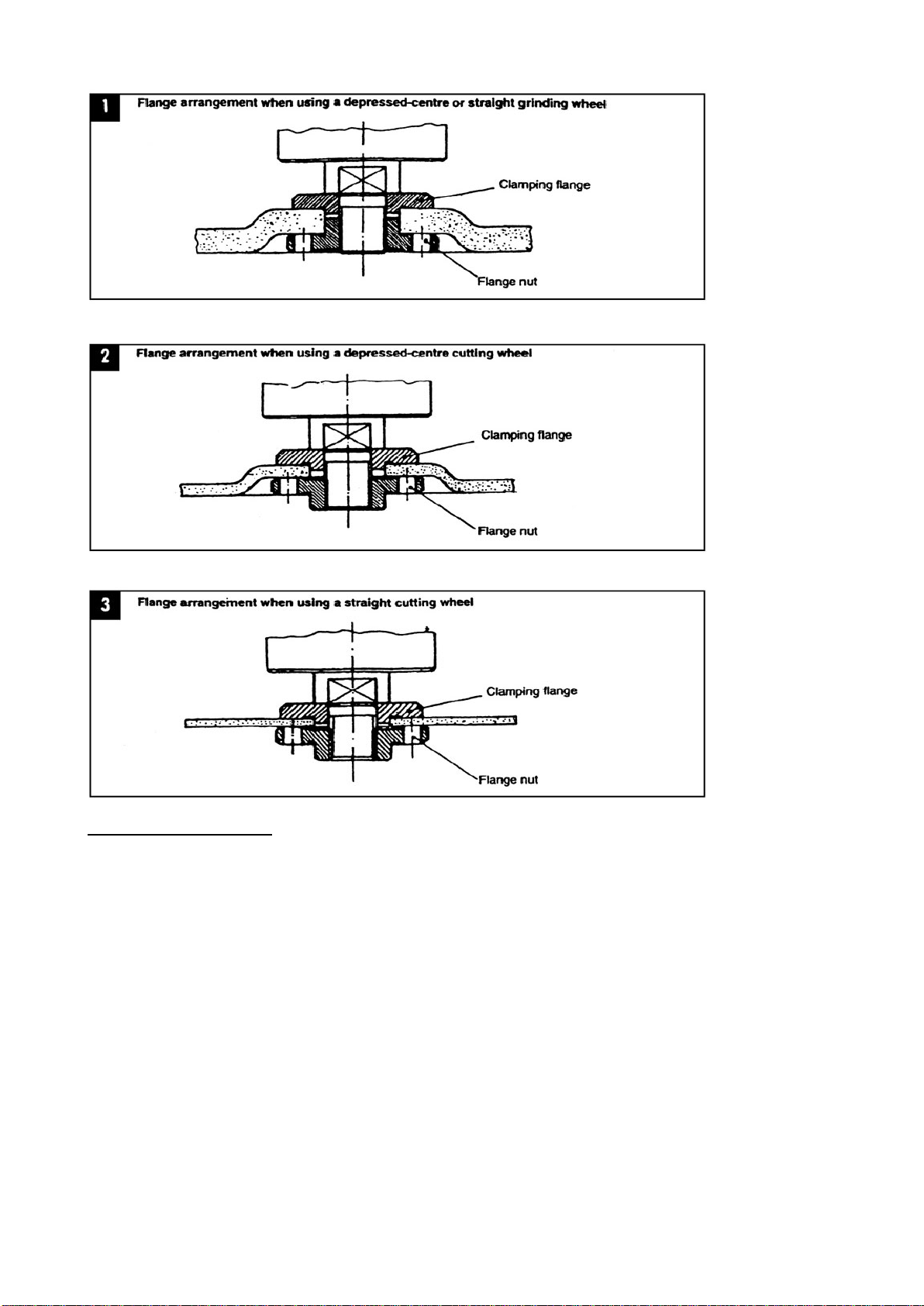

- Käytä aina ehjiä laikkalaippoja, joiden koko ja muoto vastaavat käytettävää laikkaa.
Asianmukaiset laikkalaipat tukevat laikkaa ja pienentävät siten laikan rikkoutumisriskiä.
Katkaisulaikkojen laipat voivat olla erilaisia kuin hiomalaikan laipat.
- Älä käytä isommassa sähkökäyttöisessä työkalussa käytettyä laikkaa. Isompaan työka-
luun tarkoitettu laikka ei sovellu pienempään työkaluun laitteen nopeuden takia ja saat-
taa hajota.
6

- Älä asetu pyörivän laikan kanssa samansuuntaisesti ja laikan taakse. Kun laikka käytön
aikana liikkuu poispäin käyttäjästä, mahdollinen takaisku voi saada työkalun sinkoa-
maan suoraan päin käyttäjää.
- Kun laikka jumittuu tai hiominen keskeytyy jostain syystä, kytke työkalu pois päältä ja
pitele työkalua liikkumatta, kunnes laikka on täysin pysähtynyt. Älä koskaan yritä irrot-
taa laikkaa jumiutuneesta kohdasta kun vielä laikka pyörii. Se saattaa aiheuttaa takais-
kun. Etsi jumittumisen syy ja korjaa tilanne.
- Älä käynnistä työkalua, kun se on kiinni työkappaleessa. Anna laikan saavuttaa ensin
täysi nopeus ja aloita sen jälkeen työskentely. Jos työkalu käynnistetään, kun se on kiinni
työkappaleessa, laikka saattaa jumittua ja aiheuttaa takaiskun.
- Suuret työstettävät kappaleet painuvat helposti kasaan. Siksi työstettävän kappaleen
alle on laitettava tuet leikkauslinjan lähelle sekä kappaleen molemmille reunoille.
- Ole erityisen varovainen, kun leikkaat seiniä tai muita kohteita, joiden alle et näe. Laikka
saattaa vahingossa leikata kaasu- tai vesiputkia, sähköjohtoja tai esineitä, jotka aiheut-
tavat takaiskun.
KÄYTTÖ
Sivukahva
Pidä käytön aikana toinen käsi kotelokahvalla ja toinen käsi sivukahvalla (1).
Hiominen ja pintojen käsittely
Käytä pintojen hiomiseen karkeaa hiomalaikkaa, jossa on upotettu keskiosa. Käytä hioma-
laikkoja, joiden halkaisija on 125 mm. Maksimipaksuus on 6 mm.
Metallin katkaisu
Käytä tankojen, putkien ja metalliosien katkaisuun katkaisulaikkaa. Käytä katkaisulaikkoja,
joiden halkaisija on 125 mm. Tässä tapauksessa maksimipaksuus on 3 mm.
Ylikuormitus
Laitteen moottori saattaa vaurioitua ylikuormituksen seurauksena. Laite ylikuormittuu, mikä-
li sitä painetaan liian kovaa työstön aikana pitkiä aikoja. Tästä syystä työskentelynopeutta ei
saa yrittää lisätä painamalla laitetta kovemmin. Hiomalaikat työskentelevät tehokkaammin
mikäli laitteeseen kohdistetaan ainoastaan vähäistä painetta ja näin vältyt myös hiomano-
peuden alenemiselta.
Mikäli laite ylikuormittuu ja ylikuumenee, sammuta laite ja anna sen jäähtyä noin 30 minuu-
tin ajan tai kunnes se on huoneenlämpöinen.
HUOM: Laitteen sammuttaminen kuormitettuna lyhentää kytkimen käyttöikää.
Turvakytkin
Hiomakone on varustettu turvakytkimellä onnettomuuksien ehkäisemiseksi. Kytke työkalu
päälle työntämällä kytkintä eteenpäin ja paina sitä alaspäin, kunnes se lukittuu paikalleen.
Kytke työkalu pois päältä painamalla kytkintä alaspäin, jolloin se palautuu takaisin alkupe-
räiseen asentoonsa.
7

HUOLTO
Laikan asennus
Aseta laitteen ON/OFF-kytkin OFF-asentoon ja irrota pistoke pistorasiasta ennen laikan
asennusta. Varmista että suojus on asennettu oikein.
1. Käännä laite ylösalaisin, siten, että vetoakseli osoittaa ylöspäin.
2. Aseta sisälaippa vetoakseliin.
3. Aseta laikka vetoakseliin ja sisälaippaan. Varmista että laikka on oikein paikoillaan.
4. Kiinnitä ulkolaippa paikoilleen varmistaen että se osoittaa oikeaan suuntaan käytettä-
västä laikkatyypistä riippuen. Hiomalaikkaa käytettäessä laippa asetetaan siten että
korkeampi puoli osoittaa laikkaa kohti. Katkaisulaikkaa käytettäessä laippa asetetaan
siten että litteä puoli osoittaa laikkaa kohti. Katso kuvaa 2 jäljempänä.
5. Paina karalukituspainiketta ja käännä laikkaa, kunnes se lukittuu. Kiristä sitten ulkolaip-
pa ulkolaippa-avaimella.
6. Irrota laikka laitteesta päinvastaisessa järjestyksessä.
Laikan vaihtaminen
1. Paina karalukituspainiketta (2) kuvan 1 mukaisesti ja avaa laippa laippa-avaimella.
2. Aseta laikka paikoilleen.
3. Kiristä laippa laippa-avaimella.
Kuva 1
Varoitus: Paina karalukituspainiketta vain, kun moottori ja vetoakseli ovat täysin pysähty-
neet.
Laikan koekäyttö
Anna laitteen käydä laikan asentamisen jälkeen noin minuutin ajan. Tärisevä laikka on vaih-
dettava välittömästi.
Moottori
Moottorin ilmanvaihdosta on huolehdittava käytön aikana. Huolehdi siksi, että ilmanottoau-
kot ovat aina puhtaat.
Hiiliharjat
Palaneet, kuluneet tai 5 mm lyhyemmät hiiliharjat on vaihdettava uusiin. Molemmat hiilihar-
jat on vaihdettava samanaikaisesti. Käytä vain alkuperäisiä hiiliharjoja.
HUOM: Varaudu kipinäsuihkuun laikan koskettaessa metalliin. Hioessasi pidä aina oikea
10–15 asteen kulma laikan ja työstettävän pinnan välillä. Näin saat parhaan lopputuloksen
ja vältyt ylikuormittumiselta.
8

Kuva 2
Säännöllinen huolto
- Laitetta saa huoltaa ja korjata ainoastaan valtuutettu huoltoliike alkuperäisvaraosia
käyttäen, muutoin laitteen käyttäjä on loukkaantumisvaarassa.
- Suojus, ilma-aukot ja moottorin suojus on pidettävä mahdollisimman puhtaina liasta ja
pölystä. Pyyhi laite puhtaalla kankaalla tai käytä paineilmaa alhaisella paineella puhal-
taaksesi pölyn ja lian pois. Liiallisen metallipölyn takia sisäkomponenteista saattaa joh-
tua sähköä altistuneisiin metalliosiin.
- Aseta laitteen on/off-kytkin off-asentoon ja irrota pistoke pistorasiasta ennen puhdistuk-
sen aloittamista.
- Käytä puhdistukseen ainoastaan hieman kosteaa kangasta. Älä koskaan käytä märkää
kangasta.
- Laitteen puhdistukseen sopii mieto saippua. Älä koskaan käytä hiovia aineita (bensiiniä,
tärpättiä tms.), sillä ne saattavat vaurioittaa muovikoteloa.
- Varmista ettei laitteen sisälle pääse kosteutta.
- Pyyhi laite puhdistuksen jälkeen kuivalla kankaalla.
- Varastoi laite kuivaan ja turvalliseen paikkaan lasten ulottumattomiin.
9

INLEDNING
Vi gratulerar Dig till valet av denna AWD-produkt av god kvalitet! Vi hoppas att
apparaten du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om att
apparaten används på ett säkert sätt bör du komma ihåg att läsa bruksanvis-
ningen före apparaten tas i bruk. Vid oklara situationer eller om problem upp-
står, ta kontakt med återförsäljaren eller importören. Vi önskar dig säkert och
angenämt arbete med apparaten!
SÄKERHETSANVISNINGAR
LÄS NOGA IGENOM DENNA MANUAL OCH UPPMÄRKSAMMA
SÄKERHETSANVISNINGARNA OCH VARNINGARNA. ANVÄND APPARATEN PÅ RÄTT
SÄTT OCH MED STÖRSTA FÖRSIKTIGHET FÖR ENDAST DET ÄNDAMÅL DEN ÄR
AVSEDD. UNDERLÅTENHET ATT IAKTTA DETTA KAN LEDA TILL SKADA PÅ EGENDOM
OCH/ELLER ALLVARLIG PERSONSKADA. SPARA DENNA MANUAL FÖR FRAMTIDA
BRUK.
Denna apparat kan användas av barn som är 8 år eller äldre samt av fysiskt eller mentalt
handikappade personer, eller personer med bristande erfarenhet och kunskap om de över-
vakas eller undervisas om säker användning av produkten och förståelse för de därav resul-
terande farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får
inte utföras av barn utan uppsikt.
ENDAST EN KVALIFICERAD ELEKTRIKER FÅR UTFÖRA ELEKTRISKA INSTALLATIONER PÅ
APPARATEN.
HÅLL ARBETSOMRÅDET SNYGGT.
Avfall och kringliggande delar lockar till olyckor.
BEAKTA ARBETSOMGIVNINGEN.
Skydda elapparater från regn. Använd inte elapparater i fuktiga eller våta miljöer. Se till att
arbetsbelysningen är tillräcklig. Använd inte elapparater i närheten av lättantändliga väts-
kor, gaser, pulver eller damm.
SKYDDA DIG MOT ELSTÖTAR.
Kontrollera alltid att nätström och spänning motsvarar uppgifterna på typskylten. Undvik
kontakt med jordade ytor, till exempel rör, radiatorer, spisar och kylskåp.
HÅLL BARN BORTA.
Låt inga besökare komma nära arbetsstället. Se till att inga besökare vidrör apparaten eller
dess kabel.
LAGRA UPP OANVÄNDA ELAPPARATER.
Sådana apparater som inte används bör förvaras på ett torrt ställe som ligger högt uppe
eller som är låsbart – utom räckhåll för barn.
ÖVERBELASTA INTE APPARATEN.
Den arbetar bättre och säkrare vid den hastighet den är avsedd för.
SE
10

ANVÄND RÄTT APPARAT.
Tvinga inte en för liten maskin eller utrustning att utföra sådana arbeten som kräver ett sta-
digare verktyg. Använd inte heller apparaten för ett arbete som den inte är avsedd för.
ANVÄND BEHÖRIG KLÄDSEL.
Använd inte lösa kläder eller smycken, för dessa kan fastna i apparatens rörliga delar. An-
vänd gummihandskar och halksäkra skodon vid utomhusarbete. Skydda långt hår t.ex. med
hårnät.
ANVÄND ALLTID SKYDDSGLASÖGON OCH HÖRSELSKYDD.
Även andningsskydd bör användas om det bildas damm vid arbetet.
HÅLL SKYDDSANORDNINGAR MONTERADE OCH I FULLGOTT SKICK.
Använd inte apparaten utan skyddsanordningar om sådana finns.
SKADA INTE ELKABELN.
Bär aldrig apparaten i elkabeln och dra inte ur kontakten genom att dra i kabeln. Skydda
kabeln mot stark värme, olja och skarpa kanter.
UNDVIK ANVÄNDNING AV SKARVSLADDAR.
Är det dock oundvikligt, säkerställ att du använder endast en skarvsladd och stickkontakt
vars typ, storlek, form och alla övriga egenskaper motsvarar apparatens sladd och stickkon-
takt samt att skarvsladden är korrekt inkopplad och i fullgott skick. Använd inte en
skarvsladd vars ledararea är mindre än 2,5 mm2eller längd större än 20 m för att undvika
motorskador.
KLÄM FAST ARBETSSTYCKET MED EN KLÄMSKRUV ELLER EN SKRUVPRESS.
På detta sätt arbetar du mycket säkrare och har båda händerna fria för att manövrera ap-
paraten.
STRÄCK DIG INTE.
Se alltid till att du står stadigt och med säkert fotfäste.
UNDERHÅLL VERKTYGEN OCH APPARATERNA ORDENTLIGT.
Håll verktygen rena och väl slipade för att få ut optimal effekt ur dem. Underhåll och byt ut
delar enligt instruktionerna. Kontrollera elkabeln regelbundet och låt en auktoriserad ser-
viceverkstad reparera eller byta ut en skadad kabel. Kontrollera även skarvsladdarna regel-
bundet och byt ut vid behov. Håll handtagen torra och rena, fria från smörja och olja.
DRA ALLTID UT KONTAKTEN UR ELUTTAGET NÄR DU INTE ANVÄNDER APPARATEN SAMT
INNAN DU BÖRJAR MONTERA, UNDERHÅLLA ELLER JUSTERA APPARATEN ELLER BYTA UT
DELAR.
LOSSA ALLA JUSTERINGSVERKTYG.
Kom ihåg att ta bort skiftnycklar och skruvnycklar innan du startar apparaten.
UNDVIK OAVSIKTLIGA STARTER.
Flytta inte ett påkopplat verktyg så att du har fingret på avbrytaren. Se till att strömbrytaren
är i OFF-läge när du ansluter apparaten till nätström.
11

DÅ DU ARBETAR UTOMHUS MED APPARATEN, ANVÄND SPECIALKABLAR SOM ÄR
AVSEDDA FÖR UTOMHUSBRUK OCH HAR BEHÖRIGA UPPTECKNINGAR.
VAR ALLTID VAKSAM OCH KONCENTRERA DIG PÅ DITT ARBETE.
Man bör alltid iaktta speciellt försiktighet vid användning av apparaten. Man bör aldrig ar-
beta om man är trött, sjuk eller under påverkan av alkohol, läkemedel, narkotika eller andra
ämnen som påverkar förnimmelsen och reaktionsförmågan.
KONTROLLERA DELAR SOM MÖJLIGEN HAR SKADATS.
Om du upptäcker skador i apparaten, skydden eller andra delar, använd inte apparaten in-
nan du har tagit apparaten till en auktoriserad verkstad för kontroll. Kontrollera att de rör-
liga delarna rör sig perfekt obehindrade på rätt sätt. Kontrollera även att inga delar är
brutna och att de är fästa och att ingenting annat inverkar störande på apparatens funkt-
ioner. Skadade delar bör repareras eller bytas ut endast i en auktoriserad serviceverkstad,
om inte annat meddelats i denna instruktionsbok. En defekt strömbrytare bör alltid bytas ut i
en auktoriserad serviceverkstad. Apparaten får inte användas om strömbrytaren inte funge-
rar.
ANVÄND ENDAST ORIGINALRESERVDELAR OCH -EXTRAUTRUSTNINGAR.
Användning av några andra delar kan vara riskabelt.
REPARATIONER FÅR ENDAST UTFÖRAS AV EN AUKTORISERAD SERVICEVERKSTAD OCH
BARA ORIGINALDELAR FÅR ANVÄNDAS, ANNARS BLIR DEN SOM ANVÄNDER MASKINEN
UTSATT FÖR ATT BLI SKADAD.
FÖRKLARINGAR
Dubbelisolerad
Använd hörselskydd.
Använd skyddsglasögon.
Läs säkerhetsanvisningarna noga innan verktyget används.
TEKNISKA DATA
Spänning 230 V ~50 Hz
Effekt 900 W
Varvtal 11500 rpm
Skivdiameter 125 mm
12

PRODUKTBESKRIVNING
Denna vinkelslipmaskin är avsedd för slipskivor av typ 27, 28 eller 29, inte för kapskivor.
Skärverksamheter med kapskivor får endast utföras med ett separat kapskydd på plats. An-
vänd aldrig diamantskivor i detta verktyg. Använd aldrig detta verktyg för skärning i sten då
stendamm kan skada strömbrytaren och motorn.
FÖRBEREDELSER
Packa upp apparaten och kontrollera att ingen del saknas. Om någon del saknas eller är
skadad, kontakta återförsäljaren omedelbart. Bortskaffa förpackningsmaterialet enligt lo-
kala bestämmelser.
VARNINGAR RÖRANDE ANVÄNDNING
- Kontrollera innan stickkontakten sätts i vägguttaget att nätspänningen på användnings-
platsen överensstämmer med den som anges på maskinens typskylt.
- Kontrollera att det på slipskivan angivna varvtalet är lika med eller högre än verktygets
högsta varvtal.
- Säkerställ att slipskivan har rätt storlek för verktyget (125 mm).
- Slipskivorna ska hanteras och förvaras med största försiktighet och i enlighet med till-
verkarens anvisningar.
- Kontrollera skivan noga före användning för att säkerställa att den inte är skada eller
sprucken. Byt omedelbart spruckna eller skadade skivor.
- Säkerställ att slipskivan monteras i enlighet med tillverkarens anvisningar.
- Använd om så erfordras bussningar och om dessa medföljder slipskivan.
- Kontrollera att spännflänsarna och skivan är korrekt monterade och fastdragna innan
verktyget används. Starta verktyget obelastat och låt det arbeta i 30 sekunder på en
skydda plats. Om du känner vibrationer eller andra defekter, stoppa omedelbart verkty-
get och utred orsaken. Vibrationer kan vara tecken på felaktigt monterad eller dåligt ba-
lanserad slipskiva.
- Verktyget får aldrig användas utan sprängskydd. Säkerställ att det sitter korrekt.
- Använd aldrig separata bussningar eller adaptrar för att montera slipskivor som inte är
lämpliga för verktyget.
- Kontrollera att gängan i slipskivan är tillräckligt lång för att passa till spindelns längd.
- Innan arbetet påbörjas, säkerställ att arbetsstycket är säkert fastspänt.
- Använd aldrig kapskivor för slipning.
1. Stödhandtag
2. Spindellåsknapp
3. ON/OFF-strömbrytare
4. Spindel
13

- Säkerställ att gnistorna inte sprutar mot dig, andra personer eller lättantändliga materi-
al.
- Verktygets ventilationsöppningar får aldrig täckas över. Om de kräver rengöring ska
stickkontakten först dras ur vägguttaget. Rengör verktyget grundligt, och undvik att
skada interna delar. Använd inte metallföremål för rengöring.
- Slipskivan fortsätter att rotera en god stund sedan maskinen har stängts av.
- Använd alltid skyddsglasögon och hörselskydd under arbete med verktyget. Även annan
personlig skyddsutrustning såsom dammskyddsmask, skyddshandskar och skyddshjälm
bör användas liksom halkfria skor. Dammskyddsmask krävs när dammet från det bear-
betade materialet är skadligt eller toxiskt. Vid tvekan, använd skyddsutrustning.
- Använd inte förlängningssladd om detta kan undvikas. Säkerställ att förlängningssladd-
en och stickkontakten är lämpade för verktyget och dess stickkontakt, samt att de är kor-
rekt inkopplade och i fullgott skick. Användning av olämplig förlängningssladd kan föror-
saka brand och elchock.
- Maskinen är dubbelisolerad. Detta betyder att två helt skilda typer av isolering förhind-
rar att du kommer i kontakt med spänningsförande metalldelar. Detta ger mycket bra
skydd mot elchock.
- Dra nätsladden på avstånd från de roterande delarna. Om du förlora kontroll kan
nätsladden kapas eller snärjas, och din hand kan komma i kontakt med de roterande de-
larna.
- Använd inte tillbehör som kräver kylvätskor. Användning av vatten eller andra kylvätskor
kan leda till elchock.
- Håll verktyget i de isolerade handtagen. Håll elverktyget med ett stadigt grepp, och pla-
cera kroppen och armarna så att du kan hantera verktyget i händelse av ett kast. An-
vänd alltid stödhandtag för bästa kontroll av vridrörelse eller kast vid start av verktyget.
Användaren kan kontrollera vridrörelser eller kast om lämpliga åtgärder vidtas.
- Placera aldrig händerna nära roterande tillbehör. Tillbehören kan slungas mot handen.
- Placera inte kroppen i ett område dit elverktyget kommer att slungas i händelse av ett
kast. Vid kast slungas verktyget i en riktning motsatt skivans rotationsriktning.
- Var speciellt försiktig vid bearbetning på hörnor och skarpa kanter etc. Undvik att studsa
och köra fast tillbehöret. Hörnor och vassa kanter tenderar att fånga det roterande till-
behöret och förorsaka förlust av kontroll eller kast.
- Anslut inte ett svärd för kedjesåg eller tandat sågblad. Sådana blad förorsakar kast och
förlust av kontroll.
- Skyddet måste vara säkert infäst på elverktyget och placerat för största skydd på ett sätt
som exponerar minsta möjlig del av skivan till användaren. Skyddet bidrar till att skydda
användaren från utslungade bitar av skivan och oavsiktlig kontakt med den.
- Skivorna ska alltid användas för rekommenderade tillämpningar. Till exempel: slipa inte
med sidan på en kapskiva. Slipande kapskivor är avsedda för slipning längs periferin. Si-
dokrafter på dessa skivor kan splittra dem.
- Använd alltid oskadade spännflänsar av rätt storlek och form för den valda skivan. Rätt
spännflänsar stöder skivan och minskar därmed risken för bristning i skivan. Spännflän-
sar för kapskivor kan skilja sig från spännflänsar för slipskivor.
- Använd inte nedslitna skivor från större elverktyg. Skivor som är avsedda för större el-
verktyg är inte lämpliga för de mindre verktygens högre varvtal och kan brista.
- Placera inte kroppen i linje med och bakom den roterande skivan. När hjulets berörings-
punkt förs bort från dig kan ett kast sluga den roterande skivan och elverktyget direkt
mot dig.
14

- När skivan fastnar, eller när en kapning avbryts, stäng av elverktyget och håll verktyget
stilla tills skivan stannat helt. Försök aldrig lyfta kapskivan ur spåret när den roterar då
annars ett kast kan inträffa. Utred och åtgärda orsaken till att skivan fastnat.
- Återuppta inte kapningen med skivan i spåret. Låt skivan nå fullt varvtal, och sänk den
sakta i spåret. Skivan kan fastna eller kasta om verktyget startas med skivan i spåret.
- Stora arbetsstycken tenderar att böjas under den egna vikten. Stöd ska därför placeras
under arbetsstycket nära kapstället och nära arbetsstyckets båda ändar.
- Var extra försiktig vid kapning i väggar eller andra dolda föremål. Skivan kan oavsiktligt
kapa gas- eller vattenledningar, elektriska ledningar eller kontakta föremål som förorsa-
kar kast.
ANVÄNDNING
Stödhandtag
Håll verktyget med en hand på kåpans handtag och den andra på stödhandtaget (1).
Slipning och ytbehandling
Vid slipning av ytor bör en grov slipskiva med försänkt nav användas. Använd slipskivor med
125 mm diameter. Max tjocklek är 6 mm.
Kapning av metall
Vid kapning av stänger, rör och metalldelar ska du välja en kapskiva. Använd kapskivor med
125 mm diameter. Max tjocklek för kapskivorna är 3 mm.
Överbelastning
Maskinens motor kan skadas vid överbelastning. Detta kan uppstå vid överdrivet arbets-
tryck över en längre tid. Du ska därför inte försöka påskynda arbetet genom att öka trycket
på maskinen. Slipskivorna arbetar effektivare när lätt tryck anbringas på maskinen vilket
undviker att slipskivans varvtal sjunker. Om verktyget överblastas, stäng av det och låt det
kallna i cirka 30 minuter eller till rumstemperatur.
Observera! Att stänga av verktyget när det är belastat kommer att avkorta strömbrytarens
livslängd.
Säkerhetsbrytare
För att förhindra olyckor är vinkelslipmaskinen försedd med en säkerhetsbrytare. Starta
verktyget genom att skjuta brytaren framåt, och tryck ned den tills den spärras på plats.
Stoppa verktyget genom att tryck ner brytaren. Den fjädrar då tillbaka till utgångsläget.
15

UNDERHÅLL
Montering av skiva
Innan skivan monteras, ställ ON/OFF-strömbrytaren i läge OFF, och dra stickkontakten ur
vägguttaget. Säkerställ att skyddskåpan är korrekt monterad.
1. Vänd verktyget upp och ner så att spindeln är riktat uppåt.
2. Placera den inre spännflänsen på spindeln.
3. Placera skivan på spindeln och den inre spännflänsen. Säkerställ att den sitter korrekt.
4. Gänga på den yttre spännflänsen så att den är riktad i rätt riktning beroende på den an-
vända skivans typ. För slipskivor ska spännflänsen monteras med den högre sidan mot
skivan. För kapskivor ska spännflänsen monteras med den plana sidan mot skivan. Se fi-
gur 2 nedan.
5. Tryck in och håll spindellåsknappen intryckt så att spindeln inte kan vridas, och dra där-
efter fast den yttre spännflänsen med nyckeln.
6. Demontering av skivan sker i omvänd ordningsföljd.
Byte av slipskiva
1. Tryck in spindellåsknappen (2) som visas i Figur 1. Lossa den yttre spännflänsen med
nyckeln.
2. Byt skivan.
3. Dra fast spännflänsen med nyckeln.
Figur 1
Observera: Tryck in spindellåsknappen endast när motorn och spindeln inte roterar.
Provkörning av ny slipskiva
Låt verktyget arbeta minst en minut med den nya skivan. En vibrerande skiva ska omedel-
bart bytas.
Motor
Motorn måste ventileras under användningen. Säkerställ därför att ventilationsöppningarna
alltid är rena och inte blockerade.
Kolborstar
Kolborstar som är brända, avbrutna eller kortare än 5 mm ska bytas. Båda kolborstarna ska
bytas samtidigt. Använd endast kolborstar i original.
OBSERVERA: Var beredd på ett gnistregn när skivan kontaktar metallen i arbetsstycket.
Håll alltid verktyget så att vinkeln mellan slipskivan och arbetsstyckets yta är 10-15°. Detta
ger bästa resultat och du undviker överbelastning.
16

Figur 2
Regelbundet underhåll
- Reparationer och underhåll får endast utföras av ett auktoriserat servicecenter med
användning av originaldelar då annars avsevärda risk för användaren uppkommer.
- Skyddskåpan, ventilationsöppningarna och motorkåpan ska hållas så fria från smuts
och damm som möjligt. Torka av maskinen med en ren trasa, eller använd tryckluft
med lågt tryck för att blåsa bort eventuellt damm eller smuts. Stora mängder metall-
damm kan leda till att elektricitet leds från de interna komponenterna till oskyddade
metalldelar.
- Innan maskinen rengörs, ställ on/off-strömbrytaren i läge OFF, och dra stickkontak-
ten ur vägguttaget.
- Använd endast en lätt fuktad trasa vid rengöring av maskinen. Använd aldrig en våt
trasa.
- Ett milt diskmedel kan användas vid rengöring av maskinen. Använd aldrig frätande
tillsatser (bensin, terpentin, etc.) då dessa kan skada plasthöljet.
- Säkerställ att fukt inte tränger in i maskinen.
- Torka maskinen med en torr trasa efter rengöringen.
- Förvara verktyget på säker plats, torrt och utom räckhåll för barn.
17

INTRODUCTION
Congratulations for choosing this high-quality AWD product! We hope it will be of
great help to you. Remember to read the instruction manual before using the ap-
pliance for the first time in order to ensure safe usage. If you have any doubt or
problems, please contact your dealer or the importer. We wish you safe and
pleasant work with this appliance!
SAFETY INSTRUCTIONS
READ THESE INSTRUCTIONS CAREFULLY AND NOTE THE SAFETY INSTRUCTIONS
AND WARNINGS. USE THE APPLIANCE CORRECTLY AND WITH CARE FOR THE
PURPOSE FOR WHICH IT IS INTENDED. FAILURE TO DO SO MAY CAUSE DAMAGE
TO PROPERTY AND/OR SERIOUS PERSONAL INJURY. KEEP THIS INSTRUCTION
MANUAL SAFE FOR FUTURE USE.
This appliance can be used by children aged from 8 years and above and persons with re-
duced physical, sensory or mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play with the appliance. Cleaning and
user maintenance shall not be made by children without supervision.
ONLY A QUALIFIED ELECTRICIAN IS ALLOWED TO PERFORM ELECTRICAL INSTALLATIONS
TO THE APPLIANCE.
KEEP WORK AREA CLEAN.
Cluttered areas and benches invite accidents.
CONSIDER WORK AREA ENVIRONMENT.
Do not expose electrical appliances to rain. Do not use electrical appliances in damp or wet
locations. Keep work area well lit. Do not use electrical appliances near the presence of
flammable liquids, gases, powders or dust.
GUARD AGAINST ELECTRIC SHOCK.
Always make sure that the power supply corresponds to the voltage and frequency specified
on the rating label. Avoid body contact with earthed surfaces such as pipes, radiators, cook-
ing ranges, refrigerators etc.
KEEP CHILDREN AWAY.
Do not let visitors touch the appliance or its cord. All visitors should be kept away from work
area.
STORE IDLE ELECTRICAL APPLIANCES.
When not in use, electrical appliances should be stored in a dry, high or locked-up place, out
of reach of children.
DO NOT FORCE THE APPLIANCE.
It will do the job better and safer at the rate for which it was intended.
EN
18

USE THE RIGHT APPLIANCE.
Do not force small tools or attachments to do the job of a heavy duty tool. Do not use tools
for purposes not intended.
DRESS PROPERLY.
Do not wear loose clothing or jewellery; they can be caught in moving parts. Rubber gloves
and non-skid footwear are recommended when working outdoors. Long hair should be tied
up.
ALWAYS WEAR EYE AND EAR PROTECTION.
Also wear a respirator or a dust mask if the operation is dusty.
KEEP GUARDS AND SAFETY DEVICES IN PLACE AND IN GOOD WORKING ORDER.
Do not use the appliance without guards or safety devices, if such exist.
DO NOT ABUSE THE CORD.
Never carry the appliance by the cord or yank it to disconnect it from the socket. Keep the
cord away from heat, oil and sharp edges.
AN EXTENSION CORD SHOULD NOT BE USED UNLESS ABSOLUTELY NECESSARY.
In such case, make sure that the extension cord and its plug match the appliance cord and
plug by type, size, shape and other qualifications, and that the extension cord is properly
wired and in good condition. Do not use extension cord with diameter smaller than 2,5 mm2
or length longer than 20 m, otherwise the motor may be damaged.
SECURE WORK. USE CLAMPS OR A VICE TO HOLD THE WORK.
It is safer than using your hand and it frees both hands to operate the appliance.
DO NOT OVERREACH.
Keep proper footing and balance at all times.
MAINTAIN TOOLS AND APPLIANCES WITH CARE.
Keep cutting tools sharp and clean for better and safer performance. Follow instructions for
lubrication and changing accessories. Inspect the cord periodically and if damaged have it
repaired by an authorized service center. Inspect extension cords periodically and replace if
damaged. Keep handles dry, clean and free from oil and grease.
DISCONNECT ELECTRICAL APPLIANCES ALWAYS WHEN NOT IN USE AND BEFORE
INSTALLING, SERVICING, ADJUSTING AND CHANGING ACCESSORIES.
REMOVE ADJUSTING KEYS AND WRENCHES.
Form the habit of checking to see that keys and adjusting wrenches are removed from the
appliance before turning it on.
AVOID UNINTENTIONAL STARTING.
Do not carry a plugged-in tool with a finger on the switch. Ensure switch is off when plugging
it in.
19

WHEN OPERATING THE APPLIANCE OUTDOORS, ONLY USE EXTENSION CABLES SUITABLE
FOR OUTDOOR USE. CHECK THE EXTENSION CABLE FOR NECESSARY MARKINGS FOR
OUTDOOR USE.
ALWAYS STAY ALERT AND WATCH WHAT YOU ARE DOING.
Use common sense when operating the appliance. Do not use the appliance while you are
tired, sick or under the influence of alcohol, drugs, medication or other substances that
could affect your ability to react.
CHECK THE APPLIANCE FOR DAMAGES.
If you notice any damages in the appliance, in its guards or other parts, do not use it until it
has been repaired in an authorized service center. Check for alignment of moving parts, free
running of moving parts, breakage of parts, mounting and any other conditions that may
affect the appliance operation. Damaged parts should be properly repaired or replaced by
an authorized service center unless otherwise indicated in this instruction manual. Have de-
fective switches replaced by an authorized service facility. Do not use the appliance if the
switch does not turn it on and off.
USE ONLY ORIGINAL SPARE PARTS AND ACCESSORIES.
The use of any other spare parts or accessories than original parts may cause a risk of per-
sonal injury.
REPAIRS SHOULD ONLY BE CARRIED OUT BY AN AUTHORIZED SERVICE CENTER USING
ONLY ORIGINAL SPARE PARTS, OTHERWISE THIS MAY RESULT IN CONSIDERABLE DANGER
TO THE USER.
SYMBOLS
Double isolation
Wear ear protection.
Wear eye protection.
Read the safety instruction carefully before operating the tool.
TECHNICAL DATA
Voltage 230 V ~50 Hz
Power 900 W
Speed 11500 rpm
Wheel diameter 125 mm
20
