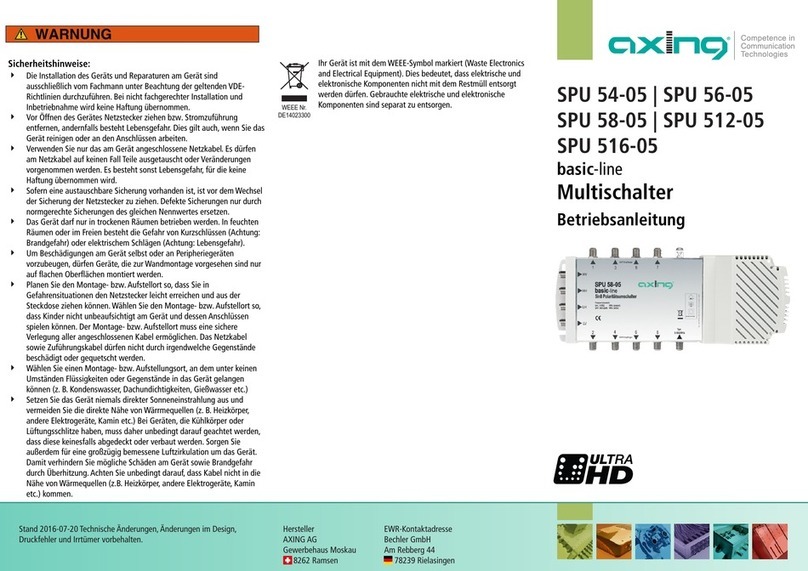

axing basic Series User manual

Sicherheitshinweise:
4Die Installation des Geräts und Reparaturen am Gerät sind
ausschließlich vom Fachmann unter Beachtung der geltenden VDE-
Richtlinien durchzuführen. Bei nicht fachgerechter Installation und
Inbetriebnahme wird keine Haftung übernommen.
4Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung
entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das
Gerät reinigen oder an den Anschlüssen arbeiten.
4Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen
am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen
vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine
Haftung übernommen wird.
4Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel
der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
4Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
4Um Beschädigungen am Gerät selbst oder an Peripheriegeräten
vorzubeugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur
auf flachen Oberflächen montiert werden.
4Planen Sie den Montage- bzw. Aufstellort so, dass Sie in
Gefahrensituationen den Netzstecker leicht erreichen und aus der
Steckdose ziehen können. Wählen Sie den Montage- bzw. Aufstellort so,
dass Kinder nicht unbeaufsichtigt am Gerät und dessen Anschlüssen
spielen können. Der Montage- bzw. Aufstellort muss eine sichere
Verlegung aller angeschlossenen Kabel ermöglichen. Das Netzkabel
sowie Zuführungskabel dürfen nicht durch irgendwelche Gegenstände
beschädigt oder gequetscht werden.
4Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen
können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
4Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics
and Electrical Equipment). Dies bedeutet, dass elektrische und
elektronische Komponenten nicht mit dem Restmüll entsorgt
werden dürfen. Gebrauchte elektrische und elektronische
Komponenten sind separat zu entsorgen.
WEEE Nr.
DE14023300
SPU 94-05 | SPU 96-05
SPU 98-05 | SPU 912-05
SPU 916-05
basic-line
Multischalter
Betriebsanleitung
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Stand 2016-07-20 Technische Änderungen, Änderungen im Design,
Druckfehler und Irrtümer vorbehalten.

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie
Verteilen von Radio- und Fernsehsignalen im Haus geeignet! Wird ein
Gerät für andere Einsätze verwendet, wird keine Garantie
übernommen!
Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 8
SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-
Radio)
Erdung, Montage und Spannungsversorgung:
4Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte geerdet werden. Verwenden
Sie die am Gerät angebrachte Erdungsklemme 1.
4Wichtig: Bei der Montage ist darauf zu achten, dass die jeweils
gültigen Normen bezüglich Erdung eingehalten werden! Wir
empfehlen die Verwendung der QEW-Erdungswinkel.
4Verwenden Sie die dem Gerät beiliegenden Montageschrauben
und die Montagelöcher am Gerät 2.
HF-Anschluss:
4Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs
Ihrer SAT-Empfangsantenne. Speisen Sie in den terr. Eingang
Ausgangssignale eines terrestrischen Verstärkers bzw. eines BK-
Hausanschlussverstärkers ein.
4Verbinden Sie die Ausgänge des Multischalters mit den
Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte
Koaxialkabel mit F- Anschlusssteckern. Passende Kabel und
Stecker finden Sie im aktuellen AXING-Katalog oder unter
www.axing.com.
terr. Eingang
SAT-Eingänge System 1 SAT-Eingänge System 2
1
2
2
Teilnehmerausgänge
SPU 94-05 SPU 96-05 SPU 98-05 SPU 912-05 SPU 916-05
Frequenzbereich (Rückkanal | TERR | SAT) 5…65 MHz | 85…862 MHz | 950…2200 MHz Anzahl der Eingänge 9 Teilnehmeranschlüsse 4 6 8 12 16 Anschlussverstärkung SAT 2 dB 2 dB 2 dB 2 dB 1 dB
Anschlussdämpfung TERR 15 dB 18 dB 18 dB 20 dB 24 dB
Max. Ausgangspegel SAT-Empfänger SAT 195 dBµV Entkopplung V®H 25 dB Entkopplung TERR-Eing.®SAT-Eing. 28 dB Entkopplung SAT-Eing.«SAT-Eing. 35 dB Entkopplung Teilnehmeranschlüsse 35 dB Anschlüsse F Umgebungstemperaturbereich (gemäß EN 60065) -20…+50°C
Schaltnetzteil 90…250 V~ | 47…63 Hz
Leistungsaufnahme 3,3 W Erdungsanschluss Erdungsklemme Maße (B × H × T) ca. 283 × 125 × 80 mm 383 × 125 × 80 mm 483 × 125 × 80 mm Schutzklasse IP 20 1 3rd order SAT max. EN50083-3 35dB KMA (2 Sender Messmethode

SPU 94-05 | SPU 96-05
SPU 98-05 | SPU 912-05
SPU 916-05
basic-line
Multiswitches
Operation Instructions
Safety advice:
4Installation and repairs to the equipment may only be carried out by
technicians observing the current VDE guidelines. No liability will be
assumed in the case of faulty installation and commissioning.
4Before opening the equipment pull out the power plug or remove the
power supply, otherwise there is danger of electrocution. This is also
valid for cleaning the equipment or working on the connections.
4Only use the mains cable connected to the device. Never replace any
parts or make any modifications on the mains cable. Otherwise there is a
risk of mortal injury for which we cannot be held liable.
4Providing that a serviceable fuse exists, the power plug must be pulled
out before changing the fuse. Defective fuses may only be replaced with
standard compliant fuses that have the same nominal value.
4The equipment may only be operated in dry rooms. In humid rooms or
outdoors there is danger of short-circuit (caution: risk of fire) or
electrocution.
4To prevent damage to your equipment and to avoid possible peripheral
damages, the devices foreseen for wall mounting may only be installed
on a flat surface.
4Choose the location of installation or mounting so that the power plug
can be reached and pulled out of the socket easily in case of danger.
Choose the location of installation or mounting such that children may
not play unsupervised near the equipment and its connections. The
location of installation or mounting must allow a safe installation of all
cables connected. The mains cable as well as feeder lines may not be
damaged or clamped by objects of any kind.
4Choose the location of installation or mounting so that under no
circumstances liquids or objects can get into the equipment (e.g.
condensation, water coming from leaking roofs or flowing water, etc.).
4Avoid exposure of the equipment to direct sunlight and to other heat
sources (e. g. radiators. other electrical devices, chimney, etc.). Devices
that are equipped with heat sinks or ventilation slots must under no
circum-stances be covered or blocked. Also ensure for a generous air
circulation around the equipment. In this way you avoid possible
damage to the equipment as well as a risk of fire caused by overheating.
Absolutely avoid that cables come near any source of heat (e.g.
radioators, other electrical devices, chimney, etc.).
WEEE Nr.
DE14023300
Your device is marked with the WEEE symbol (Waste Electronics
and Electrical Equipment). This means that the electrical and
electronic components must not be disposed of as residual waste.
Used electrical and electronic components must be disposed of
separately.
Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR contact adress
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
State of the art 2016-07-20 Technical changes, design modifications,
errors and misprints are subject to change without prior notice

Field of application:
The devices are suited only for distributing radio and television signals
in the house! If a device is used for other purposes, no warranty is
given!
The picture shows an application example for distribution of 4 SAT IF
polarization levels including terrestrial signals (e.g FM radio).
Grounding, Mounting and Power supply:
4To avoid dangerous power surges (e.g. risk of fire and danger of
life) all devices must be grounded. Use the screw terminal at the
device 1.
4Important: Please make sure, that possible standards and safety
regulations regarding electrical grounding must be kept.We
would therefore recommend to use QEW Earthing angles
4Use the included mounting screws and the mounting holes of the
device 2
RF-Installation:
4Connect the SAT inputs of the multiswitch to the LNBs of your
SAT reception antenna. Connect the output signals of a terrestrial
amplifier or a CATV amplifier to the terrestrial input.
4Connect the outputs multiswitch to the antenna sockets. Use
highly shielded coaxial cables with F connectors. Suitable cables
and connectors can be found in the current AXING catalogue or
under www.axing.com.
terr. input
SAT inputs system 1 SAT inputs system 2
1
2
2
Subscriber ports
SPU 94-05 SPU 96-05 SPU 98-05 SPU 912-05 SPU 916-05
Frequency range (return path | TERR | SAT) 5…65 MHz | 85…862 MHz | 950…2200 MHz Number of inputs 9 Subscriber ports 4 6 8 12 16 Tap gain SAT 2 dB 2 dB 2 dB 2 dB 1 dB
Tap loss TERR 15 dB 18 dB 18 dB 20 dB 24 dB
Max. output level SAT receiver SAT195 dBµV Entkopplung V®H Isolation V®H. 25 dB Isolation TERR input®SAT. input 28 dB Isolation SAT input«SAT input 35 dB Isolation SAT subscriber ports 35 dB Connectors F Ambient temperature range (acc. to EN 60065) -20…+50°C
Switching power supply 90…250 V~ | 47…63 Hz
Leistungsaufnahme Power consumption 3,3 W Ground connection Ground terminal Dimensions (W × H × D) appr. 283 × 125 × 80 mm 383 × 125 × 80 mm 483 × 125 × 80 mm Protection class IP 20 1 3rd order SAT max. EN50083-3 35dB KMA (2 Sender Messmethode | 2 sender test method)
