Axor Citterio 39010 Series Manual

ИНСТРУКЦИЯ
Axor AXM Citterio Brushed Red Gold 39020310

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 14
FI ⁄ Käyttöohje ⁄ Asennusohje 15
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 16
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 17
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 18
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 19
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 20
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 21
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 22
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 23
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 24
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 25
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 26
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 27
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 28
AR ⁄ ⁄29
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 30
Lesezeichen
Deutsch 02
Français 03
English 04
Italiano 05
Español 06
Nederlands 07

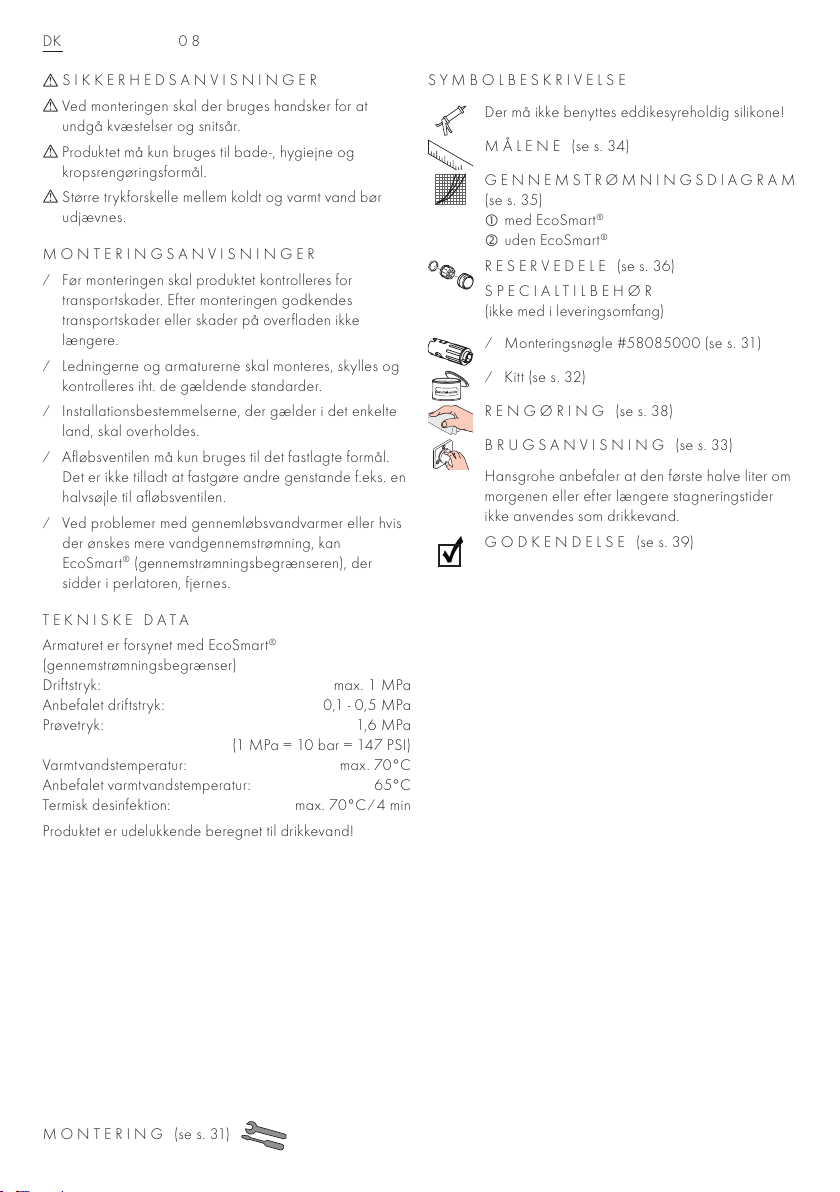

Dansk 08
Português 09
Polski 10
Če s k y 11
Slovensky 12
中文 13

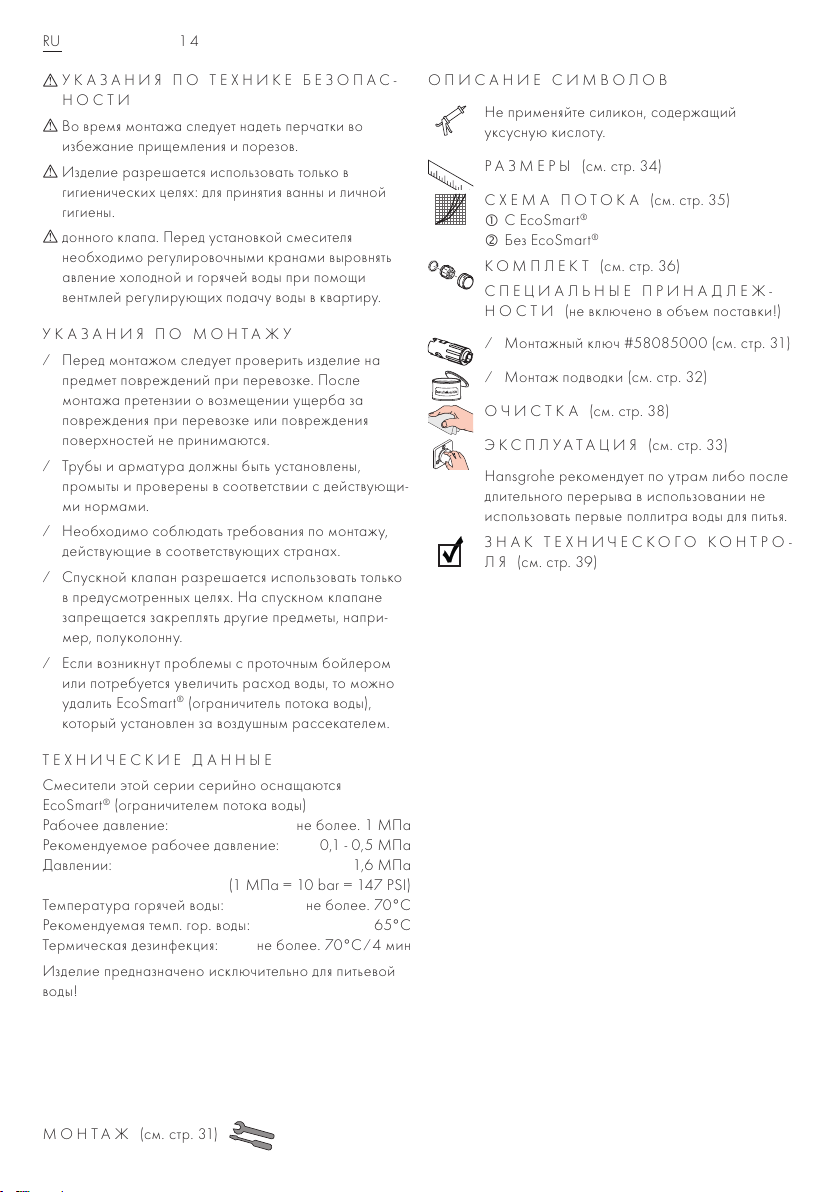

Русский 14

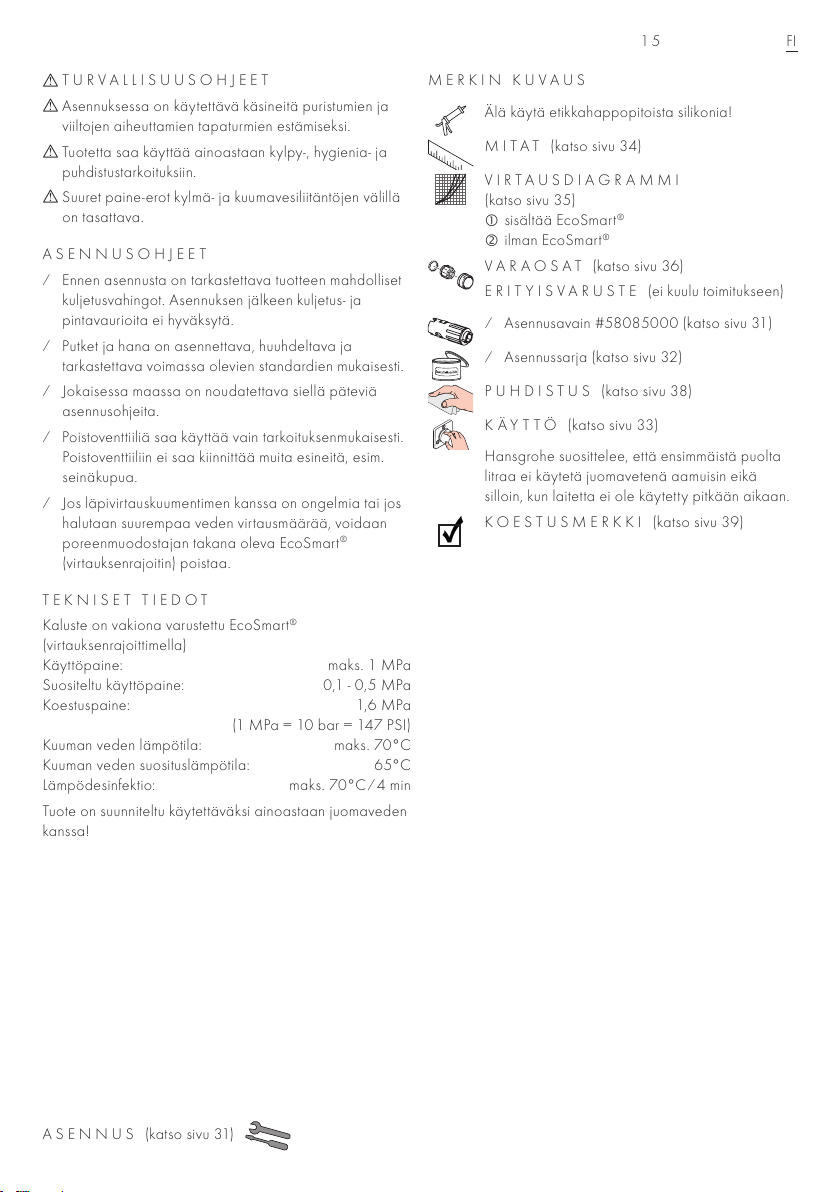

Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
AXOR Citterio
39010XXX ⁄ 39015XXX ⁄ 39018XXX
AXOR Citterio
39200XXX
AXOR Citterio
39020XXX

02
MONTAGE (siehe Seite 31)
DE
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
⁄ Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
⁄ Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
TECHNISCHE DATEN
Armatur serienmäßig mit EcoSmart® (Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
SYMBOLERKLÄRUNG
Kein essigsäurehaltiges Silikon verwenden!
MASSE (siehe Seite 34)
DURCHFLUSSDIAGRAMM
(siehe Seite 35)
 mit EcoSmart®
 ohne EcoSmart®
SERVICETEILE (siehe Seite 36)
SONDERZUBEHÖR
(nicht im Lieferumfang enthalten)
⁄ Montageschlüssel #58085000
(siehe Seite 31)
⁄ Installationskitt (siehe Seite 32)
REINIGUNG (siehe Seite 38)
BEDIENUNG (siehe Seite 33)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten halben
Liter nicht als Trinkwasser zu verwenden.
PRÜFZEICHEN (siehe Seite 39)

03
MONTAGE (voir pages 31)
FR
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
⁄ La vanne d'écoulement ne doit être utilisée qu'aux fins
auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
⁄ En cas de problèmes avec le chauffe-eau, ou bien si le
débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
INFORMATIONS TECHNIQUES
Robinetterie équipée en série d’un EcoSmart® (limiteur de
débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Le produit est exclusivement conçu pour de l'eau potable!
DESCRIPTION DU SYMBOLE
Ne pas utiliser de silicone contenant de l'acide
acétique!
DIMENSIONS (voir pages 34)
DIAGRAMME DU DÉBIT
(voir pages 35)
 avec EcoSmart®
 sans EcoSmart®
PIÈCES DÉTACHÉES (voir pages 36)
ACCESSOIRES EN OPTION
(ne fait pas partie de la fourniture)
⁄ clé de montage #58085000 (voir pages 31)
⁄ Mastic d'installation (voir pages 32)
NETTOYAGE (voir pages 38)
INSTRUCTIONS DE SERVICE
(voir pages 33)
Hansgrohe recommande de ne pas utiliser le
premier demi-litre le matin ou après une période
de stagnation prolongée.
CLASSIFICATION ACOUSTIQUE
ET DÉBIT (voir pages 39)

04
ASSEMBLY (see page 31)
EN
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective
countries must be observed.
⁄ The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
⁄ If the instantaneous water heater causes problems or if
you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
TECHNICAL DATA
This mixer series-produced with EcoSmart® (flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
The product is exclusively designed for drinking water!
SYMBOL DESCRIPTION
Do not use silicone containing acetic acid!
DIMENSIONS (see page 34)
FLOW DIAGRAM (see page 35)
 with EcoSmart®
 without EcoSmart®
SPARE PARTS (see page 36)
SPECIAL ACCESSORIES
(order as an extra)
⁄ special tool #58085000 (see page 31)
⁄ Installation putty (see page 32)
CLEANING (see page 38)
OPERATION (see page 33)
Hansgrohe recommends not to use as drinking
water the first half liter of water drawn in the
morning or after a prolonged period of non-use.
TEST CERTIFICATE (see page 39)

05

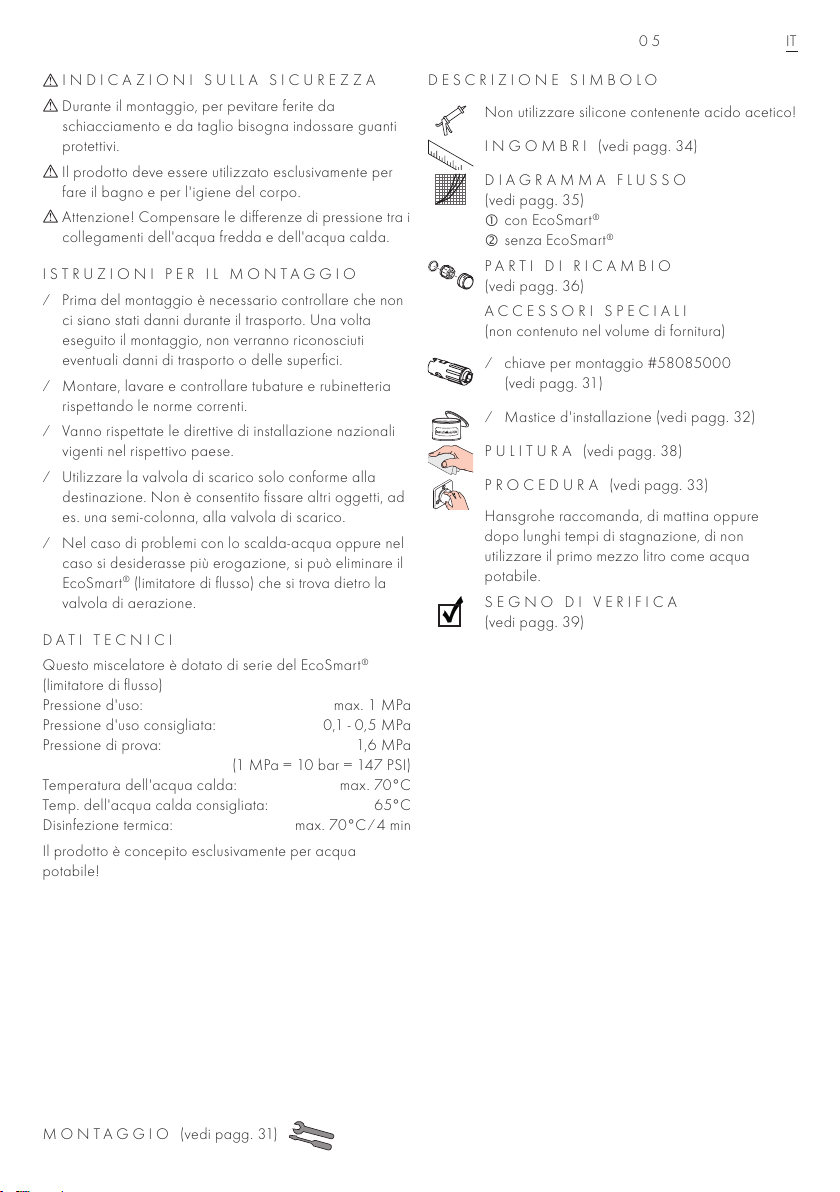

MONTAGGIO (vedi pagg. 31)
IT
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
⁄ Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
⁄ Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare il
EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
DATI TECNICI
Questo miscelatore è dotato di serie del EcoSmart®
(limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
DESCRIZIONE SIMBOLO
Non utilizzare silicone contenente acido acetico!
INGOMBRI (vedi pagg. 34)
DIAGRAMMA FLUSSO
(vedi pagg. 35)
 con EcoSmart®
 senza EcoSmart®
PARTI DI RICAMBIO
(vedi pagg. 36)
ACCESSORI SPECIALI
(non contenuto nel volume di fornitura)
⁄ chiave per montaggio #58085000
(vedi pagg. 31)
⁄ Mastice d'installazione (vedi pagg. 32)
PULITURA (vedi pagg. 38)
PROCEDURA (vedi pagg. 33)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
SEGNO DI VERIFICA
(vedi pagg. 39)

06
MONTAJE (ver página 31)
ES
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
⁄ La válvula de desagüe solo puede ser utilizada para el
uso especificado. No se permite fijar a la válvula de
desagüe otros objetos, como una semicolumna.
⁄ En caso de problemas con el calentador instantáneo o
cuando se desee más caudal de agua puede quitarse
el EcoSmart® (limitador de caudal), situado detrás del
aireador.
DATOS TÉCNICOS
Grifo, desde fábrica equipado con EcoSmart® (limitador
de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
El producto ha sido concebido exclusivamente para agua
potable.
DESCRIPCIÓN DE SÍMBOLOS
No utilizar silicona que contiene ácido acético!
DIMENSIONES (ver página 34)
DIAGRAMA DE CIRCULACIÓN
(ver página 35)
 con EcoSmart®
 sin EcoSmart®
REPUESTOS (ver página 36)
OPCIONAL (no incluido en el suministro)
⁄ Llave de montaje #58085000
(ver página 31)
⁄ Masilla (ver página 32)
LIMPIAR (ver página 38)
MANEJO (ver página 33)
Hansgrohe recomienda no utilizar el primer
medio litro como agua potable por las mañanas
o tras un largo periodo de inactividad.
MARCA DE VERIFICACIÓN
(ver página 39)

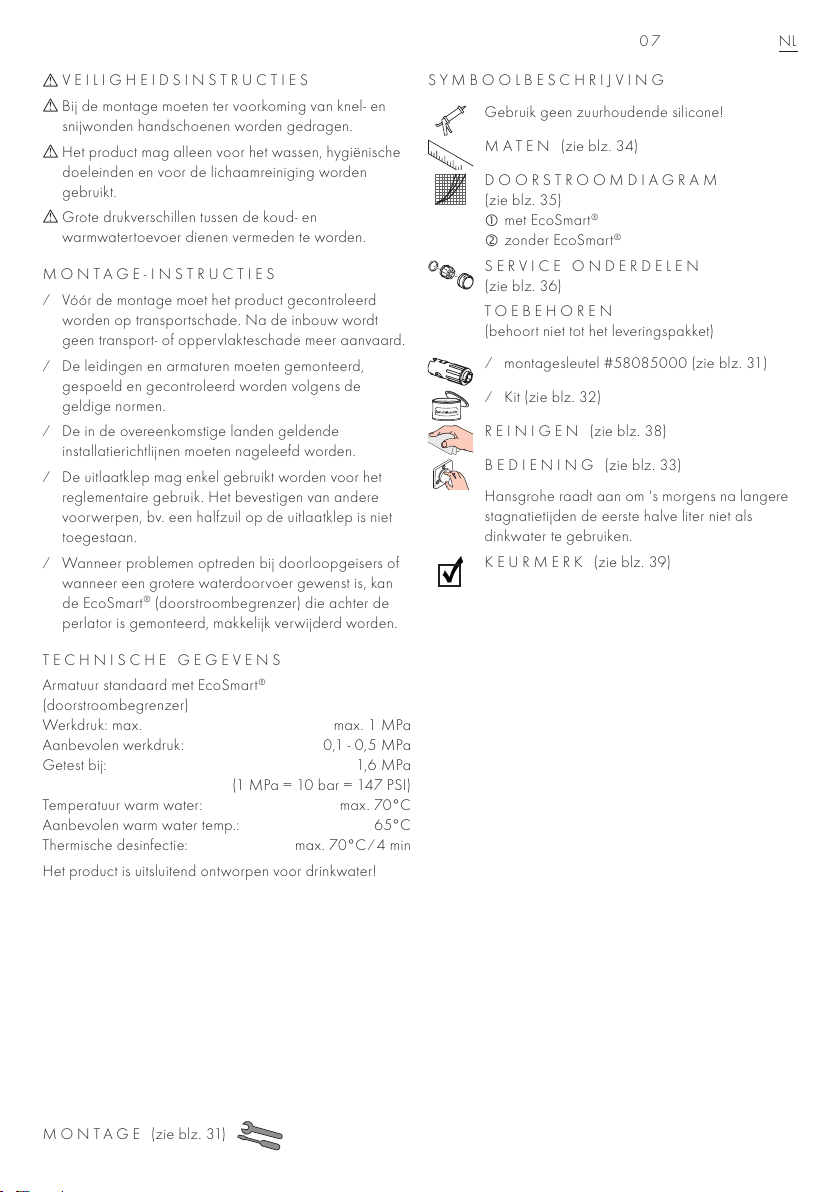

07
MONTAGE (zie blz. 31)
NL
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
⁄ De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
⁄ De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
⁄ Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
TECHNISCHE GEGEVENS
Armatuur standaard met EcoSmart®
(doorstroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
Het product is uitsluitend ontworpen voor drinkwater!
SYMBOOLBESCHRIJVING
Gebruik geen zuurhoudende silicone!
MATEN (zie blz. 34)
DOORSTROOMDIAGRAM
(zie blz. 35)
 met EcoSmart®
 zonder EcoSmart®
SERVICE ONDERDELEN
(zie blz. 36)
TOEBEHOREN
(behoort niet tot het leveringspakket)
⁄ montagesleutel #58085000 (zie blz. 31)
⁄ Kit (zie blz. 32)
REINIGEN (zie blz. 38)
BEDIENING (zie blz. 33)
Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als
dinkwater te gebruiken.
KEURMERK (zie blz. 39)

08
MONTERING (se s. 31)
DK
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
⁄ Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
⁄ Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
TEKNISKE DATA
Armaturet er forsynet med EcoSmart®
(gennemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Produktet er udelukkende beregnet til drikkevand!
SYMBOLBESKRIVELSE
Der må ikke benyttes eddikesyreholdig silikone!
MÅLENE (se s. 34)
GENNEMSTRØMNINGSDIAGRAM
(se s. 35)
 med EcoSmart®
 uden EcoSmart®
RESERVEDELE (se s. 36)
SPECIALTILBEHØR
(ikke med i leveringsomfang)
⁄ Monteringsnøgle #58085000 (se s. 31)
⁄ Kitt (se s. 32)
RENGØRING (se s. 38)
BRUGSANVISNING (se s. 33)
Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider
ikke anvendes som drikkevand.
GODKENDELSE (se s. 39)

09
MONTAGEM (ver página 31)
PT
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
⁄ A válvula de escoamento só pode ser utilizada para o
fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
⁄ Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás do
emulsor.
DADOS TÉCNICOS
Misturadoras produzidas em série com EcoSmart®
(limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
Este produto foi única e exclusivamente concebido para
água potável!
DESCRIÇÃO DO SÍMBOLO
Não utilizar silicone que contenha ácido
acético!
MEDIDAS (ver página 34)
FLUXOGRAMA (ver página 35)
 com EcoSmart®
 sem EcoSmart®
PEÇAS DE SUBSTITUIÇÃO
(ver página 36)
ACESSÓRIOS ESPECIAIS
(não incluído no volume de fornecimento)
⁄ Chave especial #58085000 (ver página 31)
⁄ Mástique (ver página 32)
LIMPEZA (ver página 38)
FUNCIONAMENTO (ver página 33)
A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.
MARCA DE CONTROLO
(ver página 39)

10
MONTAŻ (patrz strona 31)
PL
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
⁄ Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów, np.
półkolumny przy zaworze odpływowym, jest
niedozwolone.
⁄ W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać
większy przepływ wody, można usunąć EcoSmart®
(ogranicznik przepływu) znajdujący się za napowie-
trzaczem.
DANE TECHNICZNE
Armatura produkowana seryjnie z funkcją EcoSmart®
(ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C ⁄ 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
OPIS SYMBOLU
Nie stosować silikonów zawierających kwas
octowy!
WYMIARY (patrz strona 34)
SCHEMAT PRZEPŁYWU
(patrz strona 35)
 z EcoSmart®
 bez EcoSmart®
CZĘŚCI SERWISOWE
(patrz strona 36)
WYPOSAŻENIE SPECJALNE
(Nie jest częścią dostawy)
⁄ Klucz montażowy #58085000
(patrz strona 31)
⁄ Kit instalatorski (patrz strona 32)
CZYSZCZENIE (patrz strona 38)
OBSŁUGA (patrz strona 33)
Hansgrohe zaleca, by z rana lub po dłuższym
czasie niekorzystania, pierwsze pół litra wody
nie używać jako wody pitnej.
ZNAK JAKOŚCI (patrz strona 39)

11
MONTÁŽ (viz strana 31)
CS
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou uzná-
ny žádné škody způsobené transportem nebo
poškození povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnu-
ty a otestovány podle platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané
zemi.
⁄ Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. polosloupů
k vypouštěcímu ventilu není přípustné.
⁄ Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
TECHNICKÉ ÚDAJE
Armatura je sériově vybavena zařízením EcoSmart®
(omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C ⁄ 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
POPIS SYMBOLŮ
Nepoužívat silikon s obsahem kyseliny octové!
ROZMÌRY (viz strana 34)
DIAGRAM PRŮTOKU (viz strana 35)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
SERVISNÍ DÍLY (viz strana 36)
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ
(není součástí dodávky)
⁄ montážní klíč #58085000 (viz strana 31)
⁄ Instalační kit (viz strana 32)
ČIŠTĚNÍ (viz strana 38)
OVLÁDÁNÍ (viz strana 33)
Hansgrohe doporučuje ráno nebo po delších
přestávkách nepoužívat prvního půl litru jako
pitnou vodu.
ZKUŠEBNÍ ZNAČKA (viz strana 39)

12

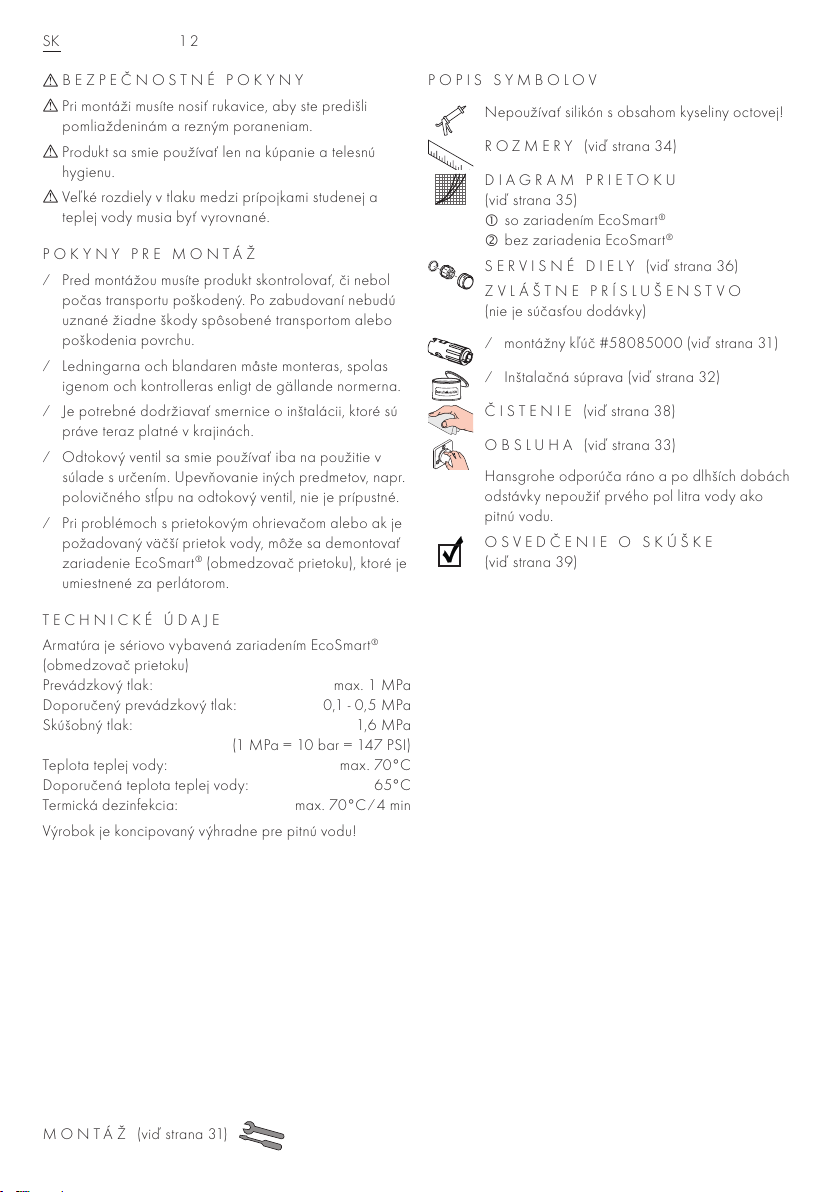

MONTÁŽ (viď strana 31)
SK
BEZPEČNOSTNÉ POKYNY
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
POKYNY PRE MONTÁŽ
⁄ Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
⁄ Odtokový ventil sa smie používať iba na použitie v
súlade s určením. Upevňovanie iných predmetov, napr.
polovičného stĺpu na odtokový ventil, nie je prípustné.
⁄ Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré je
umiestnené za perlátorom.
TECHNICKÉ ÚDAJE
Armatúra je sériovo vybavená zariadením EcoSmart®
(obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C ⁄ 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
POPIS SYMBOLOV
Nepoužívať silikón s obsahom kyseliny octovej!
ROZMERY (viď strana 34)
DIAGRAM PRIETOKU
(viď strana 35)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
SERVISNÉ DIELY (viď strana 36)
ZVLÁŠTNE PRÍSLUŠENSTVO
(nie je súčasťou dodávky)
⁄ montážny kľúč #58085000 (viď strana 31)
⁄ Inštalačná súprava (viď strana 32)
ČISTENIE (viď strana 38)
OBSLUHA (viď strana 33)
Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako
pitnú vodu.
OSVEDČENIE O SKÚŠKE
(viď strana 39)

13
安装(参见第页 31)
ZH
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
⁄ 安装前必须检查产品是否受到运输损害。 安装后
将不认可运输损害或表面损伤。
⁄ 管道和阀门必须根据通用标准进行安装、冲洗和
检查。
⁄ 请遵守当地国家现行的安装规定。
⁄ 只能按规定使用溢流阀。禁止将半露柱及其他部
件固定到溢流阀上。
⁄ 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的 EcoSmart®（
流量限制器）拆除。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大 1 MPa
推荐工作压强： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 70°C
推荐热水温度： 65°C
热力消毒: 最大 70°C ⁄ 4 分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
大小(参见第页 34)
流量示意图(参见第页 35)
 带有 EcoSmart®
 无 EcoSmart®
备用零件(参见第页 36)
选装附件(不在供货范围内)
⁄ 专用工具 #58085000 (参见第页 31)
⁄ 水管胶泥 (参见第页 32)
清洗(参见第页 38)
操作(参见第页 33)
汉斯格雅建议，清晨或在水流长时间停滞
后，前半升水不作饮用水使用。
检验标记(参见第页 39)

14
МОНТАЖ (см. стр. 31)
RU
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАС-
НОСТИ
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
УКАЗАНИЯ ПО МОНТАЖУ
⁄ Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
⁄ Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действующи-
ми нормами.
⁄ Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
⁄ Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане
запрещается закреплять другие предметы, напри-
мер, полуколонну.
⁄ Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C ⁄ 4 мин
Изделие предназначено исключительно для питьевой
воды!
ОПИСАНИЕ СИМВОЛОВ
Не применяйте силикон, содержащий
уксусную кислоту.
РАЗМЕРЫ (см. стр. 34)
СХЕМА ПОТОКА (см. стр. 35)
 C EcoSmart®
 Без EcoSmart®
ΚОМПЛЕΚТ (см. стр. 36)
СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖ-
НОСТИ (не включено в объем поставки!)
⁄ Монтажный ключ #58085000 (см. стр. 31)
⁄ Монтаж подводки (см. стр. 32)
ОЧИСТКА (см. стр. 38)
ЭКСПЛУАТАЦИЯ (см. стр. 33)
Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не
использовать первые поллитра воды для питья.
ЗНАК ТЕХНИЧЕСКОГО КОНТРО-
ЛЯ (см. стр. 39)

15
ASENNUS (katso sivu 31)
FI
TURVALLISUUSOHJEET
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
ASENNUSOHJEET
⁄ Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
⁄ Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.
⁄ Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
⁄ Poistoventtiiliä saa käyttää vain tarkoituksenmukaisesti.
Poistoventtiiliin ei saa kiinnittää muita esineitä, esim.
seinäkupua.
⁄ Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart®
(virtauksenrajoitin) poistaa.
TEKNISET TIEDOT
Kaluste on vakiona varustettu EcoSmart®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C ⁄ 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden
kanssa!
MERKIN KUVAUS
Älä käytä etikkahappopitoista silikonia!
MITAT (katso sivu 34)
V I R T A U S D I A G R A M M I
(katso sivu 35)
 sisältää EcoSmart®
 ilman EcoSmart®
VARAOSAT (katso sivu 36)
ERITYISVARUSTE (ei kuulu toimitukseen)
⁄ Asennusavain #58085000 (katso sivu 31)
⁄ Asennussarja (katso sivu 32)
PUHDISTUS (katso sivu 38)
KÄYTTÖ (katso sivu 33)
Hansgrohe suosittelee, että ensimmäistä puolta
litraa ei käytetä juomavetenä aamuisin eikä
silloin, kun laitetta ei ole käytetty pitkään aikaan.
KOESTUSMERKKI (katso sivu 39)

16

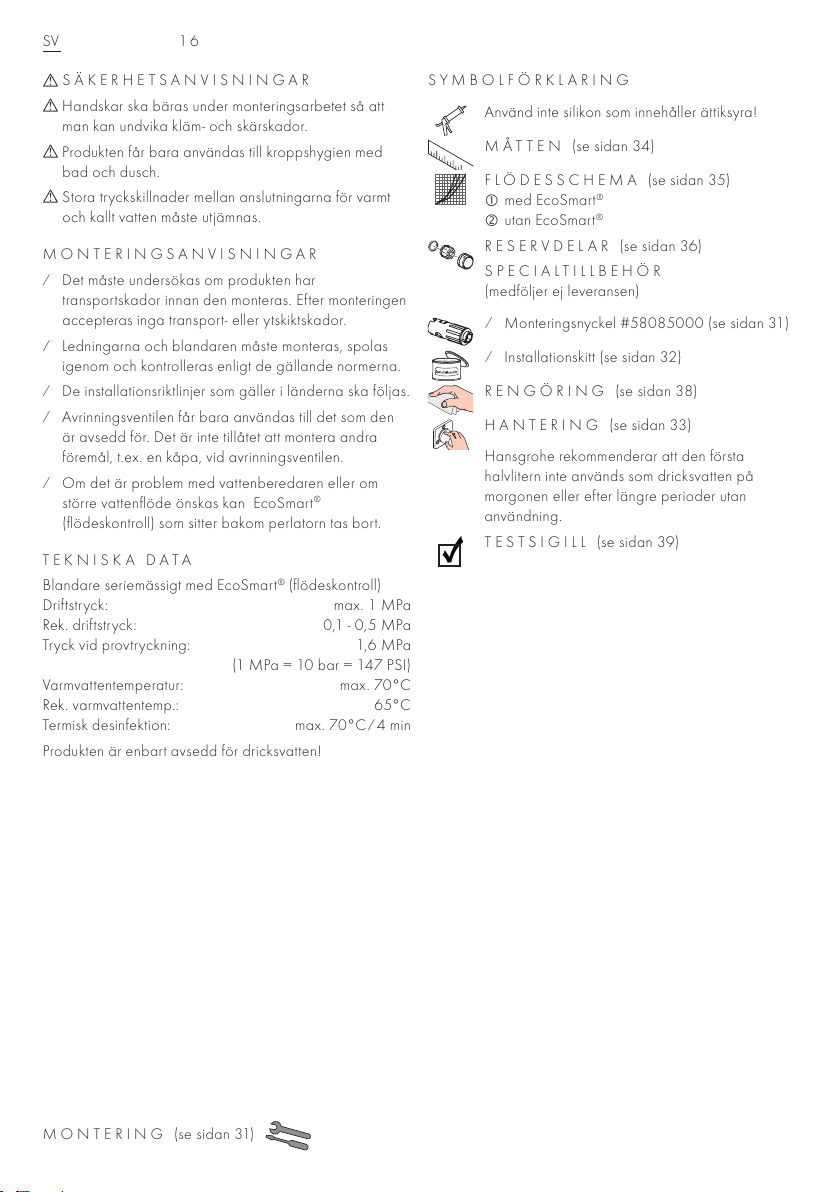

MONTERING (se sidan 31)
SV
SÄKERHETSANVISNINGAR
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
MONTERINGSANVISNINGAR
⁄ Det måste undersökas om produkten har
transportskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ De installationsriktlinjer som gäller i länderna ska följas.
⁄ Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
⁄ Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart®
(flödeskontroll) som sitter bakom perlatorn tas bort.
TEKNISKA DATA
Blandare seriemässigt med EcoSmart® (flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Produkten är enbart avsedd för dricksvatten!
SYMBOLFÖRKLARING
Använd inte silikon som innehåller ättiksyra!
MÅTTEN (se sidan 34)
FLÖDESSCHEMA (se sidan 35)
 med EcoSmart®
 utan EcoSmart®
RESERVDELAR (se sidan 36)
SPECIALTILLBEHÖR
(medföljer ej leveransen)
⁄ Monteringsnyckel #58085000 (se sidan 31)
⁄ Installationskitt (se sidan 32)
RENGÖRING (se sidan 38)
HANTERING (se sidan 33)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
TESTSIGILL (se sidan 39)
