AXOR Quattro
16930180

02
MONTAGE (siehe Seite 20)
DE
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
⁄ Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
⁄ Die Armatur muss isoliert und schallentkoppelt montiert
werden.
Geräuschklasse II wird bis zu einer Durchflussleitung von
30 l/min erreicht.
SYMBOLERKLÄRUNG
Kein essigsäurehaltiges Silikon verwenden!
MASSE (siehe Seite 17)
SERVICETEILE (siehe Seite 21)
SONDERZUBEHÖR
(nicht im Lieferumfang enthalten)
Verlängerung #92990000 (siehe Seite 21)
FERTIGSET (siehe Seite 22)
MONTAGEBEISPIELE
(siehe Seite 18)
⁄ A = Quattro Vierwegeumstellung
⁄ B = Unterputz-Ventil
⁄ C = Thermostat
⁄ D = Thermostat mit Absperrventil
i
MONTAGE (voir pages 20)
FR
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
⁄ La vanne d'écoulement ne doit être utilisée qu'aux fins
auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
⁄ La robinetterie doit être montée de façon isolée et
insonorisée
Classification acoustique II est atteinte jusqu'à un débit de
30 l / min.
DESCRIPTION DU SYMBOLE
Ne pas utiliser de silicone contenant de l'acide
acétique!
DIMENSIONS (voir pages 17)
PIÈCES DÉTACHÉES (voir pages 21)
ACCESSOIRES EN OPTION
(ne fait pas partie de la fourniture)
jeu de rallonge #92990000 (voir pages 21)
SET DE FINITION (voir pages 22)
EXEMPLES DE MONTAGE
(voir pages 18)
⁄ A = Quattro inverseur quatre voies
⁄ B = Robinet d'arrêt encastré
⁄ C = Mitigeur thermostatique
⁄ D = Mitigeur thermostatique avec robinet
d'arrêt
i

03
ASSEMBLY (see page 20)
EN
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective
countries must be observed.
⁄ The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
⁄ The fittings must be mounted in an insulated manner
and with sound insulation.
SYMBOL DESCRIPTION
Do not use silicone containing acetic acid!
DIMENSIONS (see page 17)
SPARE PARTS (see page 21)
SPECIAL ACCESSORIES
(order as an extra)
extension #92990000 (see page 21)
FINISH SET (see page 22)

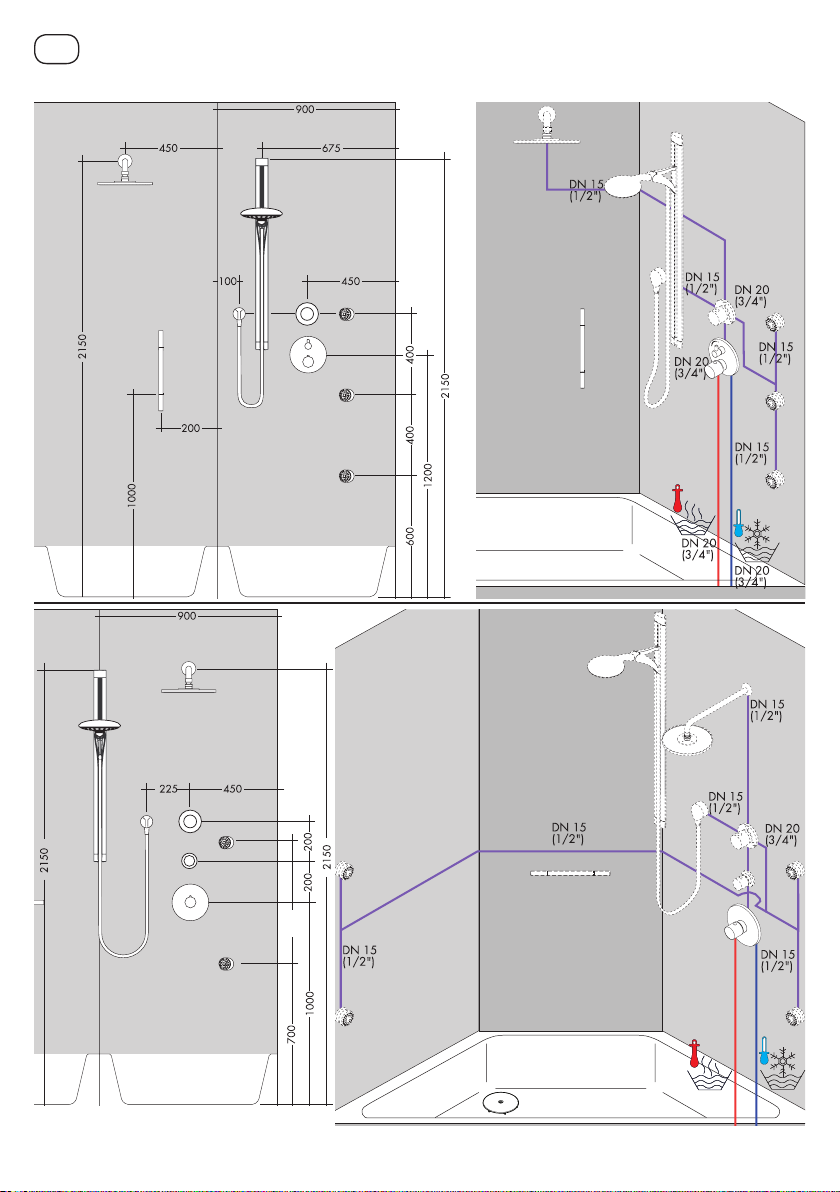

INSTALLATION EXAMPLE
(see page 18)
⁄ A = Quattro 4-Way Diverter Valve
⁄ B = Shut off valve
⁄ C = Thermostatic mixer
⁄ D = Thermostatic mixer with shut off unit
i
MONTAGGIO (vedi pagg. 20)
IT
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
⁄ Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
⁄ Il rubinetto deve essere installato isolato e disaccop-
piato dai rumori.
L'inserimento in Classe di rumore II è garantito fino a una
portata di 30 l / min.
DESCRIZIONE SIMBOLO
Non utilizzare silicone contenente acido acetico!
INGOMBRI (vedi pagg. 17)
PARTI DI RICAMBIO
(vedi pagg. 21)
ACCESSORI SPECIALI
(non contenuto nel volume di fornitura)
prolunga #92990000 (vedi pagg. 21)
SET ESTERNO (vedi pagg. 22)
ESEMPIO DI INSTALLAZIONE
(vedi pagg. 18)
⁄ A = Quattro Valvola a quattro vie
⁄ B = Rubinetto di arresto
⁄ C = Termostatico
⁄ D = Termostatico con rubinetto di arresto
i

04
MONTAJE (ver página 20)
ES
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
⁄ La válvula de desagüe solo puede ser utilizada para el
uso especificado. No se permite fijar a la válvula de
desagüe otros objetos, como una semicolumna.
⁄ El grifo debe ser instalado con aislamiento y desaco-
plamiento acústico.
DESCRIPCIÓN DE SÍMBOLOS
No utilizar silicona que contiene ácido acético!
DIMENSIONES (ver página 17)
REPUESTOS (ver página 21)
OPCIONAL (no incluido en el suministro)
Prolongación #92990000 (ver página 21)
EMBELLECEDOR EXTERIOR
(ver página 22)
EJEMPLOS DE MONTAJE
(ver página 18)
⁄ A = Quattro válvula de 4 vías
⁄ B = Llave de paso
⁄ C = Termostato
⁄ D = Termostato con llave de paso
i
MONTAGE (zie blz. 20)
NL
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
⁄ De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
⁄ De armatuur moet geïsoleerd en geluidsontkoppeld
gemonteerd worden.
SYMBOOLBESCHRIJVING
Gebruik geen zuurhoudende silicone!
MATEN (zie blz. 17)
SERVICE ONDERDELEN
(zie blz. 21)
TOEBEHOREN
(behoort niet tot het leveringspakket)
Verlengstuk #92990000 (zie blz. 21)
KLEURSET (zie blz. 22)
MONTAGEVOORBEELDEN
(zie blz. 18)
⁄ A = Quattro 4-weg omstelkraan
⁄ B = Inbouwstopkraan
⁄ C = Thermostaat
⁄ D = Thermostaat met stopkraan
i

05
MONTERING (se s. 20)
DK
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
⁄ Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
⁄ Armaturet skal monteres isoleret og lydisoleret.
SYMBOLBESKRIVELSE
Der må ikke benyttes eddikesyreholdig silikone!
MÅLENE (se s. 17)
RESERVEDELE (se s. 21)
SPECIALTILBEHØR
(ikke med i leveringsomfang)
Forlængersæt #92990000 (se s. 21)
KAPPESÆT (se s. 22)
MONTERINGSEKSEMPLER
(se s. 18)
⁄ A = Quattro 4-vejs ventil
⁄ B = Afspæringsventil
⁄ C = Termostat
⁄ D = Termostat med afspæringsventil
i
MONTAGEM (ver página 20)
PT
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
⁄ A válvula de escoamento só pode ser utilizada para o
fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
⁄ A torneira deve ser montada de forma isolada e
desacoplada sonoramente.
DESCRIÇÃO DO SÍMBOLO
Não utilizar silicone que contenha ácido
acético!
MEDIDAS (ver página 17)
PEÇAS DE SUBSTITUIÇÃO
(ver página 21)
ACESSÓRIOS ESPECIAIS
(não incluído no volume de fornecimento)
Crescente #92990000 (ver página 21)
CONJUNTO COMPLETO
(ver página 22)
EXEMPLOS DE MONTAGEM
(ver página 18)
⁄ A = Quattro válvula de diversão de 4 vias
⁄ B = Torneira de passagem
⁄ C = Misturadora termostática
⁄ D = Misturadora termostática com válvula de
corte
i

06
MONTAŻ (patrz strona 20)
PL
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
⁄ Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów, np.
półkolumny przy zaworze odpływowym, jest
niedozwolone.
⁄ Armaturę należy zaizolować i zamontować z izolacją
dźwiękową.
OPIS SYMBOLU
Nie stosować silikonów zawierających kwas
octowy!
WYMIARY (patrz strona 17)
CZĘŚCI SERWISOWE
(patrz strona 21)
WYPOSAŻENIE SPECJALNE
(Nie jest częścią dostawy)
Przedłużka #92990000 (patrz strona 21)
ELEMENTY ZEWNĘTRZNE
(patrz strona 22)
PRZYKŁADY MONTAŻOWE
(patrz strona 18)
⁄ A = Regulator czterodrożny Quattro
⁄ B = Zawór podtynkowy
⁄ C = Termostat
⁄ D = Termostat z zaworem odcinającym
i
MONTÁŽ (viz strana 20)
CS
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou uzná-
ny žádné škody způsobené transportem nebo
poškození povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnu-
ty a otestovány podle platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané
zemi.
⁄ Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. polosloupů
k vypouštěcímu ventilu není přípustné.
⁄ Při instalaci musí být provedena tak, aby byla baterie
zaizolovaná a zvukotěsná.
POPIS SYMBOLŮ
Nepoužívat silikon s obsahem kyseliny octové!
ROZMÌRY (viz strana 17)
SERVISNÍ DÍLY (viz strana 21)
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ
(není součástí dodávky)
prodloužení #92990000 (viz strana 21)
VRCHNÍ SADA (viz strana 22)
PŘÍKLADY MONTÁŽE
(viz strana 18)
⁄ A = Quattro čtyřcestné přestavování
⁄ B = Podomítkový uzavírací ventil
⁄ C = Termostat
⁄ D = Termostat s uzavíracím ventilem
i

07
MONTÁŽ (viď strana 20)
SK
BEZPEČNOSTNÉ POKYNY
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
POKYNY PRE MONTÁŽ
⁄ Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
⁄ Odtokový ventil sa smie používať iba na použitie v
súlade s určením. Upevňovanie iných predmetov, napr.
polovičného stĺpu na odtokový ventil, nie je prípustné.
⁄ Armatúra sa musí namontovať zaizolovaná a s
oddelením od hluku v pevných telesách.
POPIS SYMBOLOV
Nepoužívať silikón s obsahom kyseliny octovej!
ROZMERY (viď strana 17)
SERVISNÉ DIELY (viď strana 21)
ZVLÁŠTNE PRÍSLUŠENSTVO
(nie je súčasťou dodávky)
Predlženie #92990000 (viď strana 21)
VRCHNÁ SADA (viď strana 22)
PRÍKLADY MONTÁŽE
(viď strana 18)
⁄ A = Quattro štvorcestné prestavenie
⁄ B = Podomietkový uzatvárací ventil
⁄ C = Termostatická batéria
⁄ D = Termostatická batéria s uzatváracím
ventilom
i
安装(参见第页20)
ZH
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
冷热水管间过大的压力差必须予以平衡。
安装提示
⁄ 安装前必须检查产品是否受到运输损害。安装后
将不认可运输损害或表面损伤。
⁄ 管道和阀门必须根据通用标准进行安装、冲洗和
检查。
⁄ 请遵守当地国家现行的安装规定。
⁄ 只能按规定使用溢流阀。禁止将半露柱及其他部
件固定到溢流阀上。
⁄ 龙头必须以静噪的方式独立安装。
符号说明
请勿使用含有乙酸的硅胶！
大小(参见第页17)
备用零件(参见第页21)
选装附件(不在供货范围内)
加长件#92990000(参见第页21)
加工件(参见第页22)
安装示意(参见第页18)
⁄ A=Quattro四通转换器
⁄ B=截止阀
⁄ C=恒温龙头
⁄ D=恒温龙头及闭锁单元
i

08
МОНТАЖ (см. стр. 20)
RU
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАС-
НОСТИ
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
УКАЗАНИЯ ПО МОНТАЖУ
⁄ Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
⁄ Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действующи-
ми нормами.
⁄ Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
⁄ Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане
запрещается закреплять другие предметы, напри-
мер, полуколонну.
⁄ Арматура должна монтироваться изолированно и
со звуковой защитой.
ОПИСАНИЕ СИМВОЛОВ
Не применяйте силикон, содержащий
уксусную кислоту.
РАЗМЕРЫ (см. стр. 17)
ΚОМПЛЕΚТ (см. стр. 21)
СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖ-
НОСТИ (не включено в объем поставки!)
Удлинение #92990000 (см. стр. 21)
НАРУЖНАЯ ЧАСТЬ (см. стр. 22)
ВАРИАНТЫ УСТАНОВКИ
(см. стр. 18)
⁄ A = Четырехходовой переключатель
Quattro
⁄ B = Скрытый вентиль
⁄ C = Термостат
⁄ D = Термостат с запорным вентилем
i
ASENNUS (katso sivu 20)
FI
TURVALLISUUSOHJEET
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
ASENNUSOHJEET
⁄ Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
⁄ Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.
⁄ Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
⁄ Poistoventtiiliä saa käyttää vain tarkoituksenmukaisesti.
Poistoventtiiliin ei saa kiinnittää muita esineitä, esim.
seinäkupua.
⁄ Hana on asennettava eristettynä ja äänenvaimennettu-
na.
MERKIN KUVAUS
Älä käytä etikkahappopitoista silikonia!
MITAT (katso sivu 17)
VARAOSAT (katso sivu 21)
ERITYISVARUSTE (ei kuulu toimitukseen)
Pidennys #92990000 (katso sivu 21)
VALMISSARJA (katso sivu 22)
ASENNUSESIMERKKEJÄ
(katso sivu 18)
⁄ A = 4-tiesäätöventtiili
⁄ B = Upotettava venttiili
⁄ C = Termostaatti
⁄ D = Termostaatti sulkuventtiilillä
i

09
MONTERING (se sidan 20)
SV
SÄKERHETSANVISNINGAR
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
MONTERINGSANVISNINGAR
⁄ Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ De installationsriktlinjer som gäller i länderna ska följas.
⁄ Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
⁄ Blandaren måste monteras isolerat och ljudabsorbe-
rande.
SYMBOLFÖRKLARING
Använd inte silikon som innehåller ättiksyra!
MÅTTEN (se sidan 17)
RESERVDELAR (se sidan 21)
SPECIALTILLBEHÖR
(medföljer ej leveransen)
Förlängning #92990000 (se sidan 21)
FÄRDIGSET (se sidan 22)
MONTERINGSEXEMPEL
(se sidan 18)
⁄ A = Quattro Fyrvägsomkastare
⁄ B = Invändig ventil
⁄ C = Termostat
⁄ D = Termostat med spärrventil
i
MONTAVIMAS (žr. psl. 20)
LT
SAUGUMO TECHNIKOS NURODY-
MAI
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
MONTAVIMO INSTRUKCIJA
⁄ Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzijos
dėl transportavimo ir paviršiaus pažeidimų nepriima-
mos.
⁄ Vamzdžiai ir sujungimai turi būti montuojami, plaunami
ir tikrinami pagal galiojančias normas.
⁄ Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
⁄ Išleidimo vožtuvas gali būti naudojamas tik pagal savo
paskirtį. Prie išleidimo vožtuvo draudžiama tvirtinti kitas
dalis, pavyzdžiui, puskolones.
⁄ Maišytuvas turi būti sumontuotas izoliuotai ir naudojant
garso izoliaciją.
SIMBOLIO APRAŠYMAS
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
IŠMATAVIMAI (žr. psl. 17)
ATSARGINĖS DALYS (žr. psl. 21)
SPECIALŪS PRIEDAI (nėra pridedama)
Ilgiklis #92990000 (žr. psl. 21)
VIRŠTINKINĖ (žr. psl. 22)
MONTAVIMO PAVYZDŽIAI
(žr. psl. 18)
⁄ A = „Quattro“ 4-krypčių perjungimas
⁄ B = Potinkinis uždarymo vožtuvas
⁄ C = Termostatas
⁄ D = Termostatas su uždarymo vožtuvu
i

10
SASTAVLJANJE (pogledaj stranicu 20)
HR
SIGURNOSNE UPUTE
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
UPUTE ZA MONTAŽU
⁄ Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
⁄ Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
⁄ Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
⁄ Odvodni ventil smije se koristiti samo namjenski.
Pričvršćivanje drugih predmeta npr. polustubova na
odvodnom ventilu nije dopušteno.
⁄ Montirana armatura mora biti izolirana i zvučno
odvojena.
OPIS SIMBOLA
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
MJERE (pogledaj stranicu 17)
REZERVNI DJELOVI
(pogledaj stranicu 21)
POSEBNI PRIBOR
(Nije sadržano u isporuci!)
Produljenje #92990000 (pogledaj stranicu 21)
ZAVRŠNI SET (pogledaj stranicu 22)
PRIMJERI INSTALACIJA
(pogledaj stranicu 18)
⁄ A = Quattro četverostruki preusmjerivač
⁄ B = Podžbukni ventil
⁄ C = Termostat
⁄ D = Termostat sa izolacijskim ventilom
i
MONTAJI (bakınız sayfa 20)
TR
GÜVENLİK UYARILARI
Montaj esnasında ezilme ve kesilme gibi yaralanmaları
önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelenme-
si gerekir.
MONTAJ AÇIKLAMALARI
⁄ Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
⁄ Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
⁄ Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
⁄ Drenaj valfi sadece amacına uygun şekilde kullanılabi-
lir. Yarı sütun gibi diğer nesnelerin drenaj valfi üzerine
sabitlenmesine izin verilmez.
⁄ Armatür izoleli ve ses ayırmalı olarak monte edilmelidir.
SİMGE AÇIKLAMASI
Asetik asit içeren silikon kullanmayın!
ÖLÇÜLERİ (bakınız sayfa 17)
YEDEK PARÇALAR (bakınız sayfa 21)
ÖZEL AKSESUARLAR
(Teslimat kapsamına dahil değildir)
Uzatma #92990000 (bakınız sayfa 21)
DIŞI SET (bakınız sayfa 22)
MONTAJ ÖRNEĞİ (bakınız sayfa 18)
⁄ A = Quattro dört yollu değiştirme
⁄ B = Sıva altı valfı
⁄ C = Termostat
⁄ D = Kesme valflı termostat
i
