Axor Starck 12456 1 Series User manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
INSTALLATION
AXOR Starck
12456XX1
AXOR Starck
10455XX1

2
TECHNICAL INFORMATION
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Flow rate
spout 4.8 GPM (18.2 L/min)@ 44 PSI
handshower max. 1.75 GPM (6.6 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
ENGLISH
INSTALLATION CONSIDERATIONS
⁄ Read over these instructions thoroughly before beginning
installation. Make sure that you have all tools and sup-
plies needed to complete the installation.
⁄ This trim is for use with rough 10452181 (not included).
The rough must be installed and the finished floor surface
completed and made watertight.
⁄ This unit is not anti-scald. If required by local plumbing
code, install an approved water temperature limiting
device conforming to ASSE 1070 (not available from
Hansgrohe).
⁄ Protection against backflow is provided by check valve
and an automatically resetting diverter.
⁄ This showerhead is for use with an automatically com-
pensating valve rated at 1.3 GPM (4.9 L/min) or less.
⁄ Keep this booklet and the receipt (or other proof of date
and place of purchase) for this product in a safe place.
The receipt is required should it be necessary to request
warranty parts.
SAFETY NOTES
WARNING: To avoid the risk of product
failure, property damage, and personal
injury, do the following:
This product should be installed by a licensed pro-
fessional plumber.
This product is for use with drinking water only.
THIS TUB FILLER MUST NOT BE USED AS A GRAB
BAR. If a grab bar is required, install one separately.
Refer to the Cleaning Recommendations on page
19 when selecting a cleaning agent for this
product. Do not use cleaning products containing
chlorine bleach, lye, hydrochloric acid, formic acid,
acetic acid, or abrasives.
Failure to follow these instructions may result in prod-
uct failure and property damage, and may void the
warranty.
INSTALLATION HINT: When you see this
symbol, do not discard the part or parts in-
dicated. Keep it in a safe place in case it is
needed to repair the product.

3
DONNÉES TECHNIQUES
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d’eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
bec 4.8 GPM (18.2 L/min)@ 44 PSI
douchette 1.75 GPM (6.6 L/min)
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
FRANAIS
À PRENDRE EN CONSIDÉRATION POUR
L’INSTALLATION
⁄ Veuillez lire toutes ces instructions avant de procéder à
l’installation. Assurez-vous de disposer de tous les outils
et du matériel nécessaires pour l’installation.
⁄ Cette pièce doit être utilisée avec la pièce de surface
10452181 (non compris). La pièce de surface doit être
installée et la surface du plancher fini doit être terminée
et étanche.
⁄ Ce produit ne possède pas de dispositif anti-brûlure.
Si le code de plomberie local l’exige, ce produit doit
être utilisé avec un dispositif de limitation de température
pour l’eau chaude approuvé et conforme à la norme
ASSE 1070.
⁄ La protection contre le retour d’eau est assurée par un
clapet de non-retour dans le coude de la douchette et un
dispositif de dérivation à réenclenchement automatique.
⁄ Cette pomme de douche est à utiliser avec des valves de
compensation automatiques ayant un débit de 1.3 GPM
(4.9 L/min) ou inférieur.
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT : Afin d’éviter les risques de
défaillance du produit, de dommages matériels
et de blessures corporelles, veuillez procéder de
la manière suivante :
Ce produit devrait être installé par un plombier pro-
fessionnel certifié.
Ce produit doit être utilisé avec de l’eau potable
seulement.
LE PRODUIT NE DOIT PAS SERVIR DE POIGNÉE.
Monter pour cela une poignée séparée
Reportez-vous aux recommandations pour le nettoy-
age à la page 19 au moment de sélectionner
un agent de nettoyage pour ce produit. N’utilisez
pas de produits de nettoyage contenant du chlore,
du javellisant au chlore, de l’acide chlorhydrique,
de l’acide formique, de l’acide acétique ou des
abrasifs.
Le non-respect de ces instructions peut entraîner une
défaillance du produit et des dommages matériels,
ainsi que l’annulation de la garantie.
⁄ Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour ce
produit dans un endroit sûr. Le reçu est requis si vous com-
mandez des pièces sous garantie.
CONSEIL D’INSTALLATION : Lorsque
vous voyez ce symbole, ne jetez pas la
ou les pièces indiquées. Conservez-les
dans un endroit sûr au cas où elles seraient
nécessaires pour réparer le produit.

4
DATOS TECNICOS
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
surtidor 4.8 GPM (18.2 L/min)@ 44 PSI
teleducha 1.75 GPM (6.6 L/min)
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
ESPAÑOL
INDICACIONES DE SEGURIDAD
ADVERTENCIA: Para evitar el riesgo de falla
del producto, daño a la propiedad y lesiones
personales, haga lo siguiente:
Este producto debe ser instalado por un plomero
profesional matriculado.
Este producto ha sido creado para su uso exclusivo
con agua potable.
EL PRODUCTO NO DEBE SER UTILIZADO COMO
UN ELEMENTO DE SUJECIÓN. Debe montarse un
elemento de sujeción separado.
Consulte las Recomendaciones de Limpieza en la
página 20 para seleccionar un agente de limp-
ieza para este producto. No use productos de limp-
ieza que contengan blanqueador con cloro, lejía,
ácido clorhídrico, ácido fórmico, ácido acético o
abrasivos.
No seguir estas instrucciones puede resultar en la
falla del producto y daño de la propiedad, y puede
anular la garantía.
CONSIDERACIONES PARA LA INSTALACIÓN
⁄ Antes de comenzar la instalación, lea estas instrucciones
detenidamente. Asegúrese de tener las herramientas y
los insumos necesarios para completar la instalación.
⁄ Esta unidad no es anti-escaldadura. Segn lo requiera el
código de plomería local, este producto debe ser utiliza-
do con un dispositivo de limitación de temperatura para
agua caliente aprobado y cumpla la norma ASSE 1070.
⁄ Esta pieza exterior es para usar con la pieza interior
10452181 (no incluida). Debe instalarse la pieza interior
y debe terminarse e impermeabilizarse la superficie del
acabado del piso.
⁄ Una válvula de retención y un distribuidor que se
reajusta automáticamente brindan protección contra el
contraflujo.
⁄ Este cabezal de ducha está diseñado para uso con
válvulas de compensación automáticas calificado a
1.3 GPM (4.9 L/min) o menos.
⁄ Mantenga este folleto y el recibo (u otro comprobante
del lugar y fecha de compra) de este producto en lugar
seguro. El recibo se requiere en caso de ser necesario
solicitar piezas bajo garantía.
CONSEJO DE INSTALACIÓN: Cuando
vea este símbolo, no descarte la parte o
partes indicadas. Guárdelas en un lugar
seguro en caso de que necesite reparar el
producto.

5

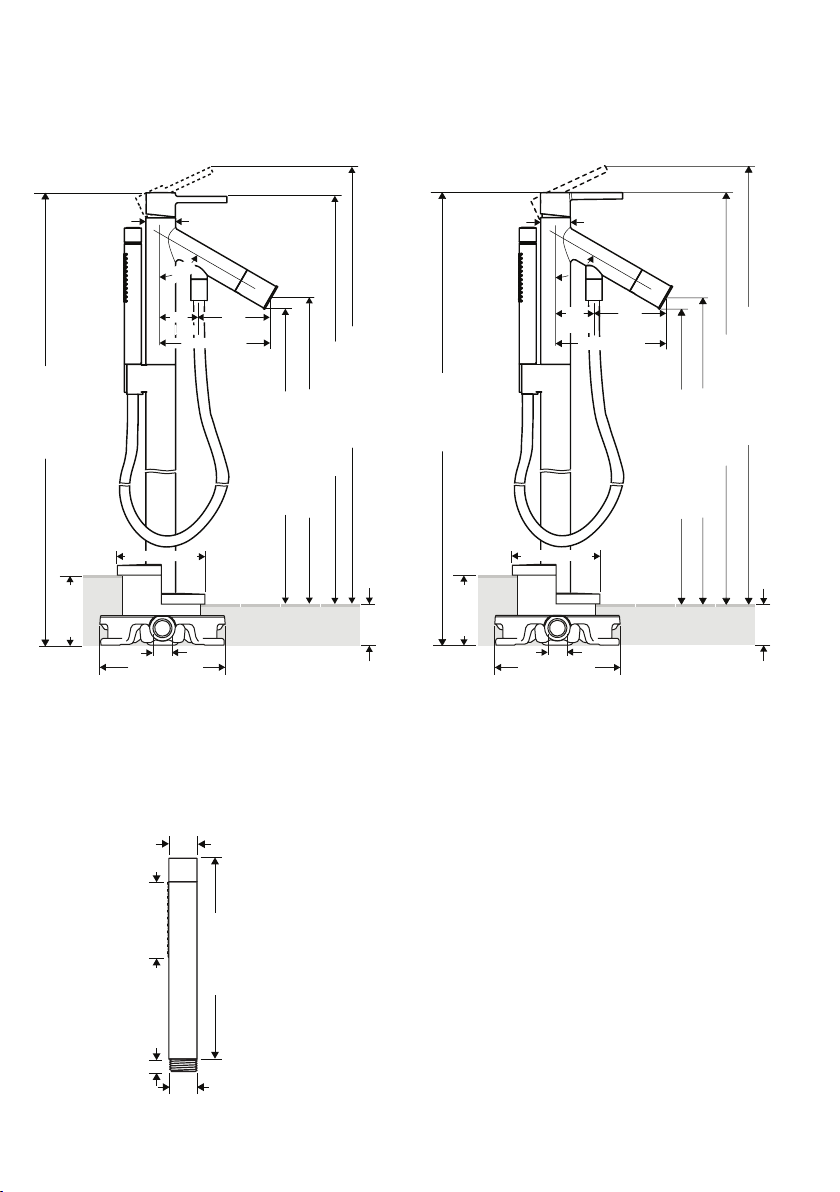

AXOR Starck
12456XX1 AXOR Starck 10455XX1
AXOR Starck
04486XX0
35"-38¼" (890 - 970 mm)
26" - 29⅛" (661 - 741 mm)
26⅝"-29¾" (667 - 757 mm)
1⅝" (42 mm)Ø
2⅛"
(55 mm)
4"
(101 mm)
6⅛" (156 mm)
60°
32⅝"-35¾" (828 - 908 mm)
Ø5⅞" (148 mm)
max. 6¼" (160 mm)
min.3⅛"
(80 mm)
NPT½
Ø 4⅞" (124 mm)
38⅞" (988 mm)
60°
33⅞" - 37⅛" (862 - 942 mm)
26" - 29⅛" (661 - 741 mm)
26⅝"-29⅜" (667 - 747 mm)
1⅝" (42 mm)
2⅛"
(54 mm)
4"
(102 mm)
6⅛" (156 mm)
32⅝"-35¾" (827 - 907 mm)
Ø5⅞" (148 mm)
max. 6¼" (160 mm)
min.3⅛"
(80 mm)
NPT½
Ø 4⅞" (124 mm)
38⅞" (987 mm)
2⅝" (68 mm)
1" (24 mm)
⅜" (10 mm)
7½" (190 mm)
G½

6
TOOLS REQUIRED / OUTILS REQUIS /
HERRAMIENTAS ÚTILES
min. 2¾" (70 mm)
2⅛"
(55 mm)
2⅝" (66 mm) 8 mm

7
INSTALLATION / INSTALLATION / INSTALACIÓN
To reduce the risk of scald injury and property
damage, turn the water off at the main.
Cut the plaster shield so that it extends ⅜" (10 mm) above
the surface of the finished floor.
Pour réduire les risques de blessures par brûlure et
de dommages matériels, fermez l’eau à la valve
principale.
Coupez le protecteur de façon à ce qu’une partie de
⅜ po (10 mm) soit au-dessus de la surface du plancher
fini.
Para evitar lesiones por escaldadura y daños a la
propiedad, asegúrese de cerrar el paso del agua en la
entrada del suministro.
Corte el protector de yeso de modo que sobresalga ⅜"
(10 mm) de la superficie del acabado del piso.
Remove the flush housing screws using an 8 mm Allen
wrench (not included).
Do not discard the screws!
Remove the flush housing.
Retirez les vis du compartiment affleurant à l’aide d’une clé
hexagonale de 8 mm (non comprise).
Ne jetez pas les vis!
Retirez le compartiment affleurant.
Retire los tornillos del alojamiento de descarga con una
llave Allen de 8 mm (no incluida).
¡No deseche los tornillos!
Retire el alojamiento de descarga.
⅜" (10 mm)
1
1
2
2
38 mm
1
3
2

8

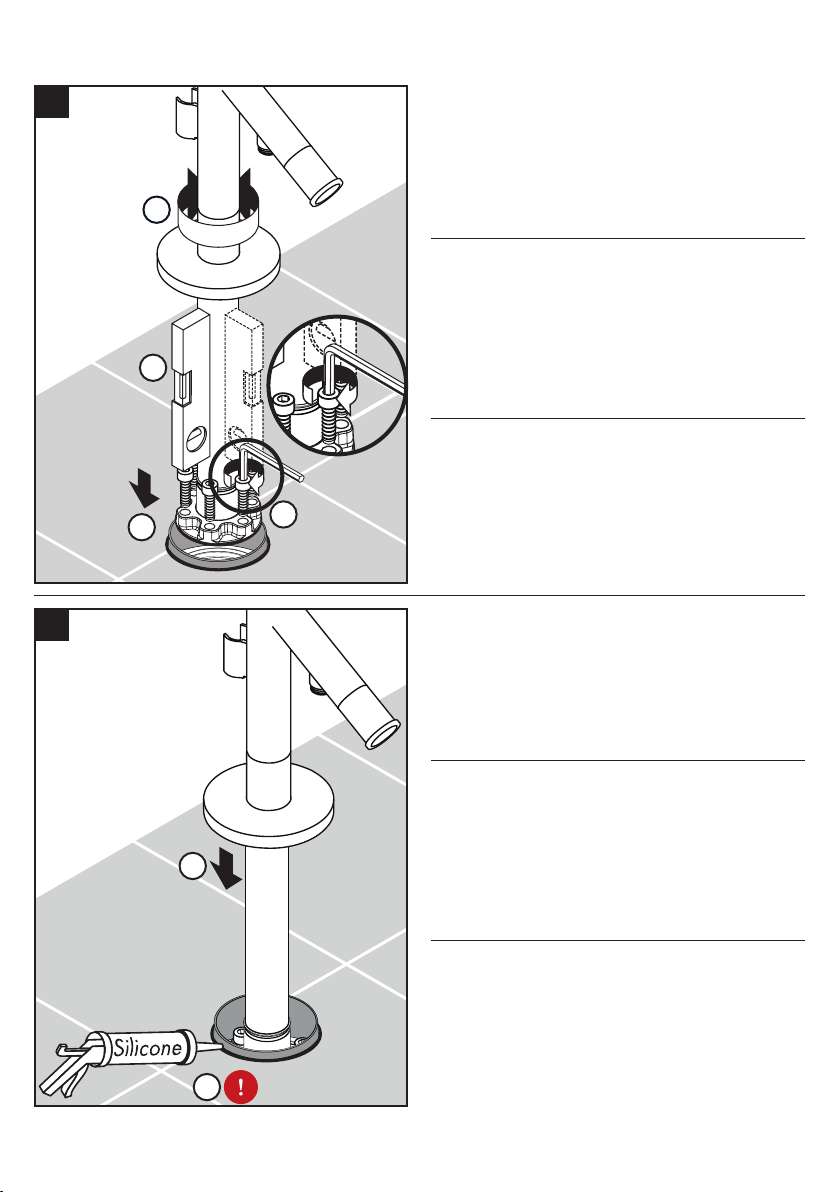

Position the tub filler on the rough. Pivot the tub filler so that
it faces the correct direction. Make sure that the tub filler
is level.
Install the 6 screws (the 3 reserved screws from the flush
housing plus the 3 included with the tub filler).
Seal the floor around the plaster shield with
waterproof sealant.
Lower the escutcheon to the floor.
Placez le robinet de baignoire sur la pièce de surface.
Faites pivoter le robinet de baignoire de façon à l’orienter
dans la bonne direction. Assurez-vous que le robinet de
baignoire est de niveau.
Installez les 6 vis (les 3 vis retirées du compartiment affleu-
rant et les 3 vis fournies avec le robinet de baignoire).
Scellez le plancher autour du protecteur à l’aide
d’un agent d’étanchéité.
Abaissez l’écusson au sol.
Coloque el grifo de la bañera en la pieza interior. Haga
girar el grifo de la bañera para que mire hacia la direc-
ción correcta. Asegúrese de que el grifo de la bañera
quede nivelado.
Instale los 6 tornillos (los 3 tornillos reservados del
alojamiento de descarga y los 3 incluidos con el grifo de
la bañera).
Selle el piso alrededor del protector de yeso con
un sellador impermeable.
Baje el escudo al piso.
3
8 mm
14
2
3
4
1
2

9

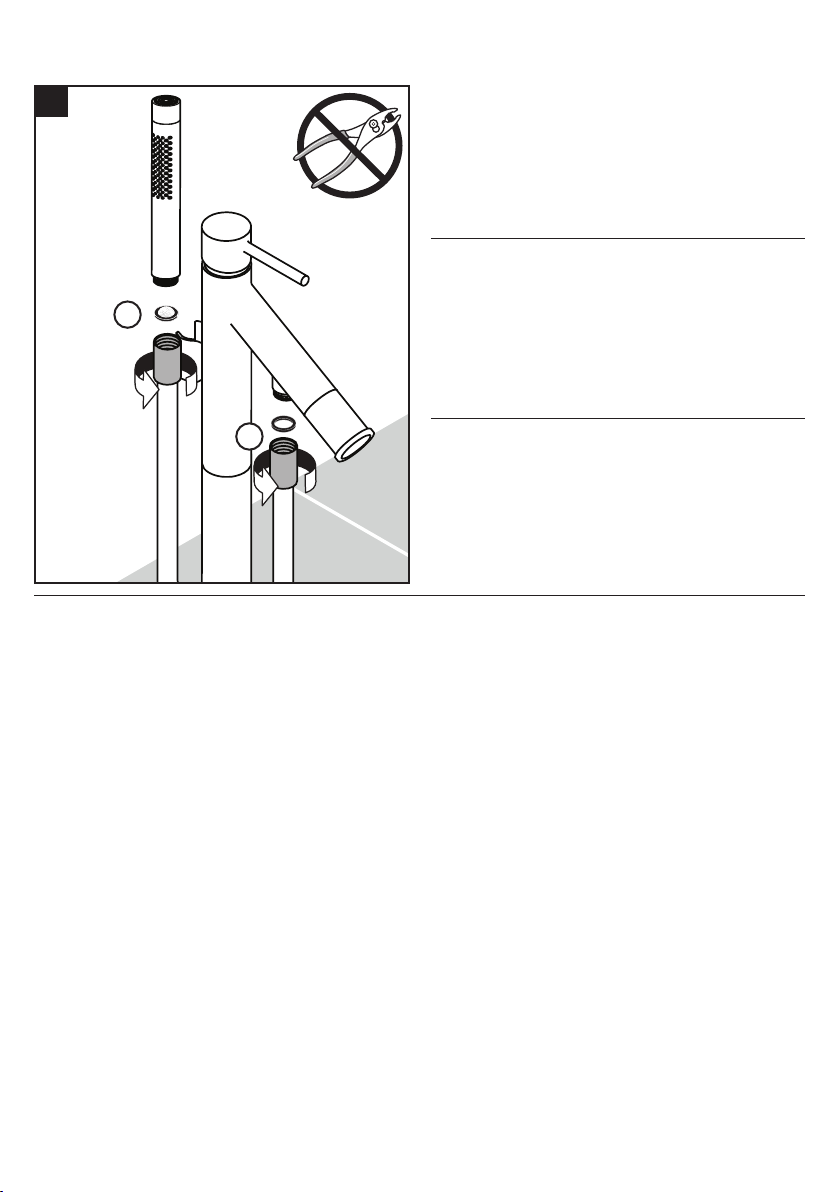

Place the black rubber washer in one end of the hose.
Attach this end to the tub filler.
Place the screen washer in the other end of the hose.
Attach this end to the handshower.
Rest the hand shower in the holder.
Placez la rondelle en caoutchouc noir dans l’une des
extrémités du tuyau. Fixez cette extrémité au robinet de
baignoire.
Placez le tamis dans l’autre extrémité du tuyau. Fixez cette
extrémité à la douchette.
Déposez la douchette dans son support.
Coloque la arandela de goma negra en un extremo de la
manguera. Acople este extremo al grifo de la bañera.
Coloque la arandela de filtro en el otro extremo de la
manguera. Acople este extremo a la ducha de mano.
Apoye la ducha de mano en el soporte.
5
1
2

10

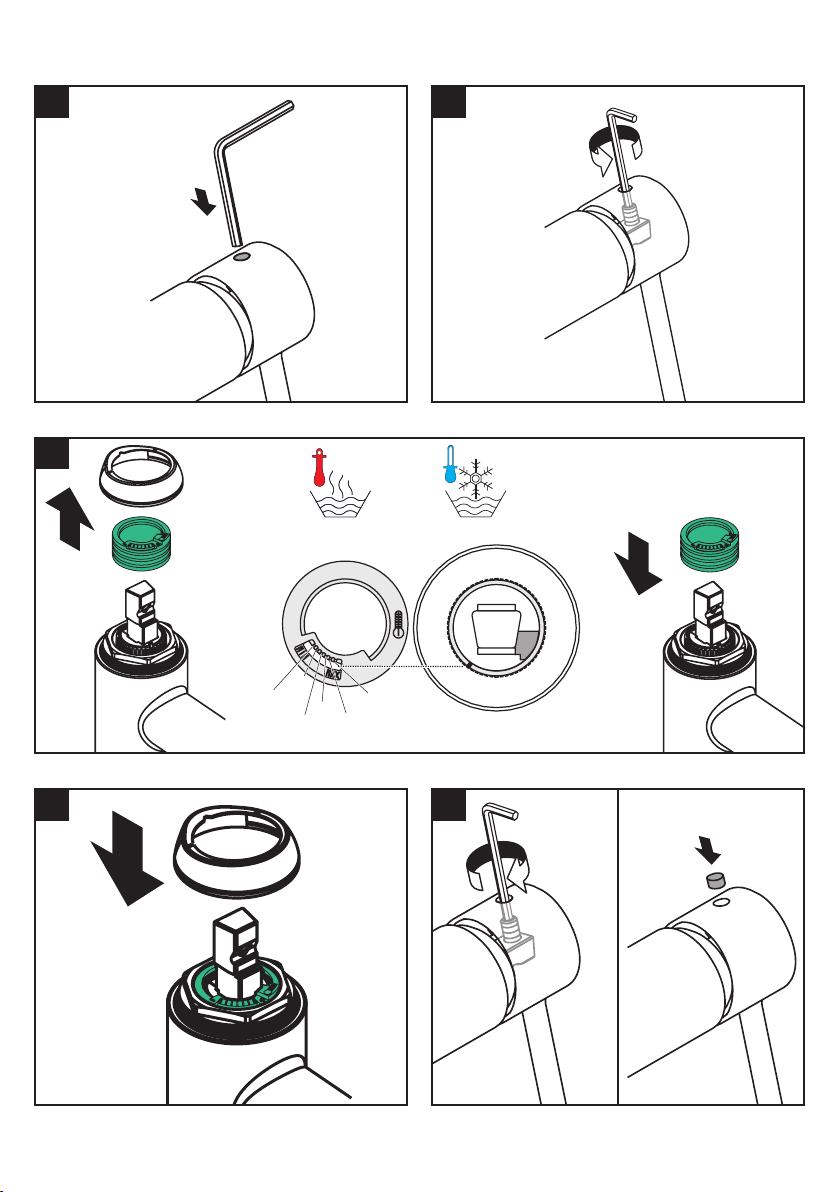

SET HOT WATER LIMITER / POSITIONNER LE LIMITEUR DE TEMPÉRATURE / AJUSTAR TOPE
95ºF
36ºC
100ºF
38ºC
108ºF
43ºC
122ºF
50ºC 131ºF
55ºC
140ºF
60ºC
140°F
60°C
50° F
10°C
4 mm 4 x
1 2
3
4 5 4 mm
3.6 ft-lb
5 Nm

11

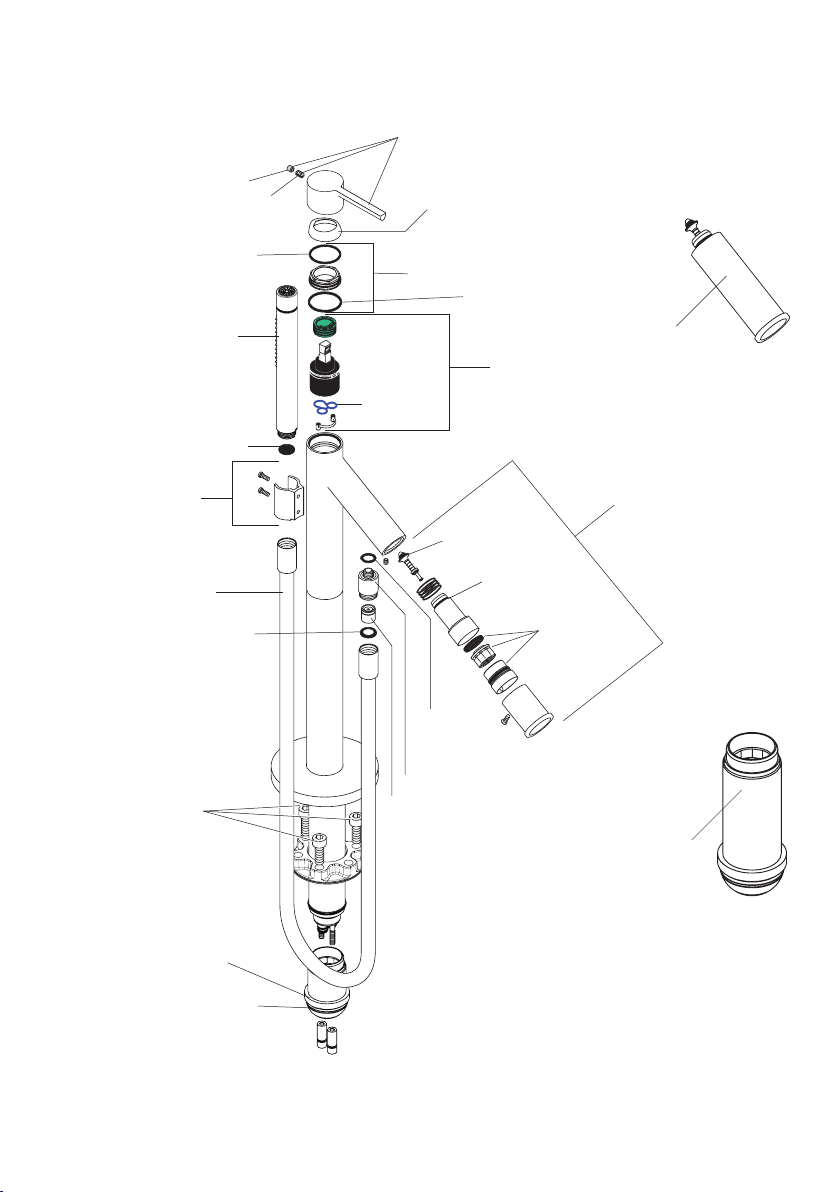

REPLACEMENT PARTS / PIÈCES DÉTACHÉES / REPUESTOS
XX = COLORS / COULEURS / ACABADOS
00 = Chrome
25 = Brushed Gold Optik
34 = Brushed Black Chrome
82 = Brushed Nickel
AXOR Starck
12456XX1
10981XX0
not included
non compris
no incluidos
24x2
96294XX0
96296XX0
04486XX0 - 1.75 GPM
96295000
94246000
28282XX0
94074000
97527XX0
97670000
96297000
98128000
13x2
98058000
98162000
44x2.5
98133000
16x2
29x3
96762000
96029000
10093XX0
96763XX0
98154000
(33x2)
97209000
92604000
35x2
92730000
95008000
93882000
not included
non compris
no incluidos

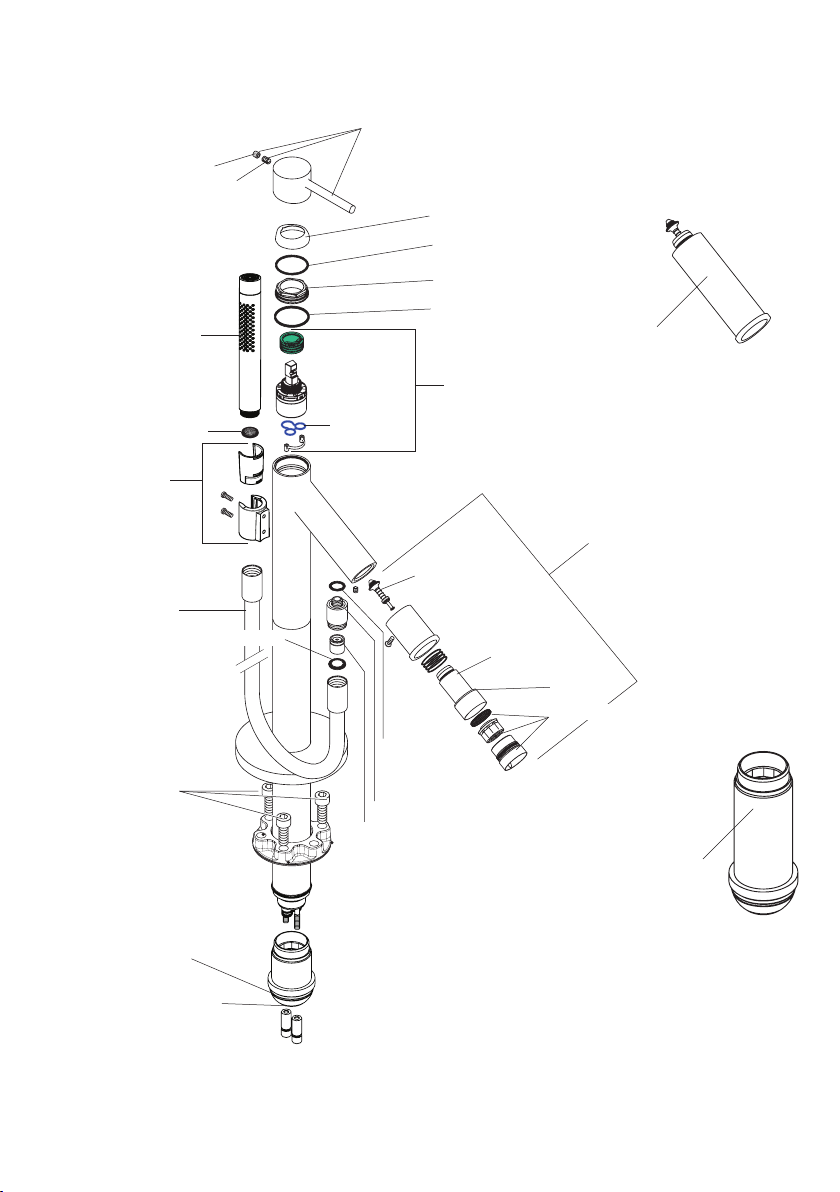

12
AXOR Starck
10455XX1
XX = COLORS / COULEURS / ACABADOS
00 = Chrome
25 = Brushed Gold Optik
34 = Brushed Black Chrome
82 = Brushed Nickel
96294XX0
96296XX0
04486XX0
96295000
94246000
28282XX0
94074000
97527XX0
97670000
96297000
98128000
13x2
98058000
98162000
44x2.5
98133000
16x2
29x3
96762000
96029000
92927000
96763XX0
98154000
(33x2) 97209000
92604000
35x2
92730000
95008000
10981XX0
not included
non compris
no incluido
93882000
not included
non compris
no incluido

13
USER INSTRUCTIONS / INSTRUCTIONS DE SERVICE / MANEJO
1
2
on
ouvert
abierto
off
fermé
cerrar
hot
chaud
caliente
cold
froid
frío

14

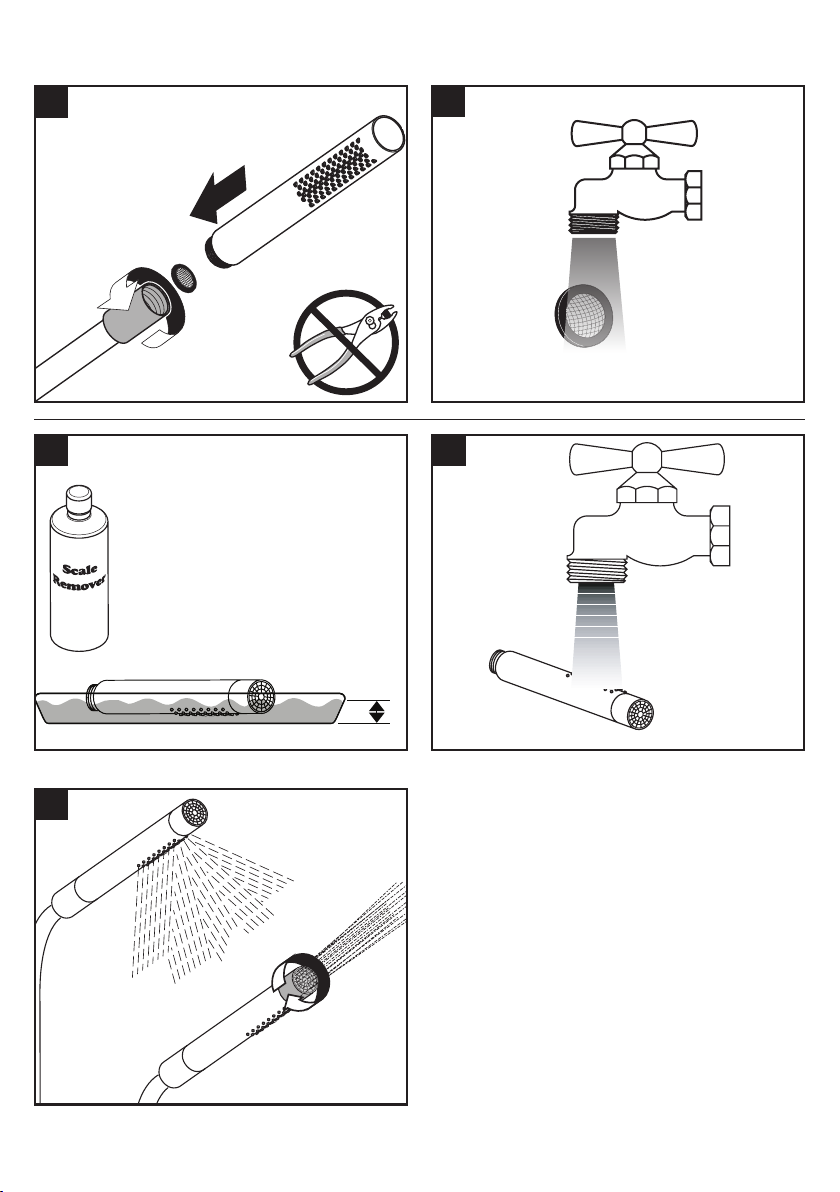

CLEANING / NETTOYAGE / LIMPIEZA
¾" (20 mm)
12
3
1 2
> 1 min.
scale remover
détartrant commercial
desincrustante comercial

15

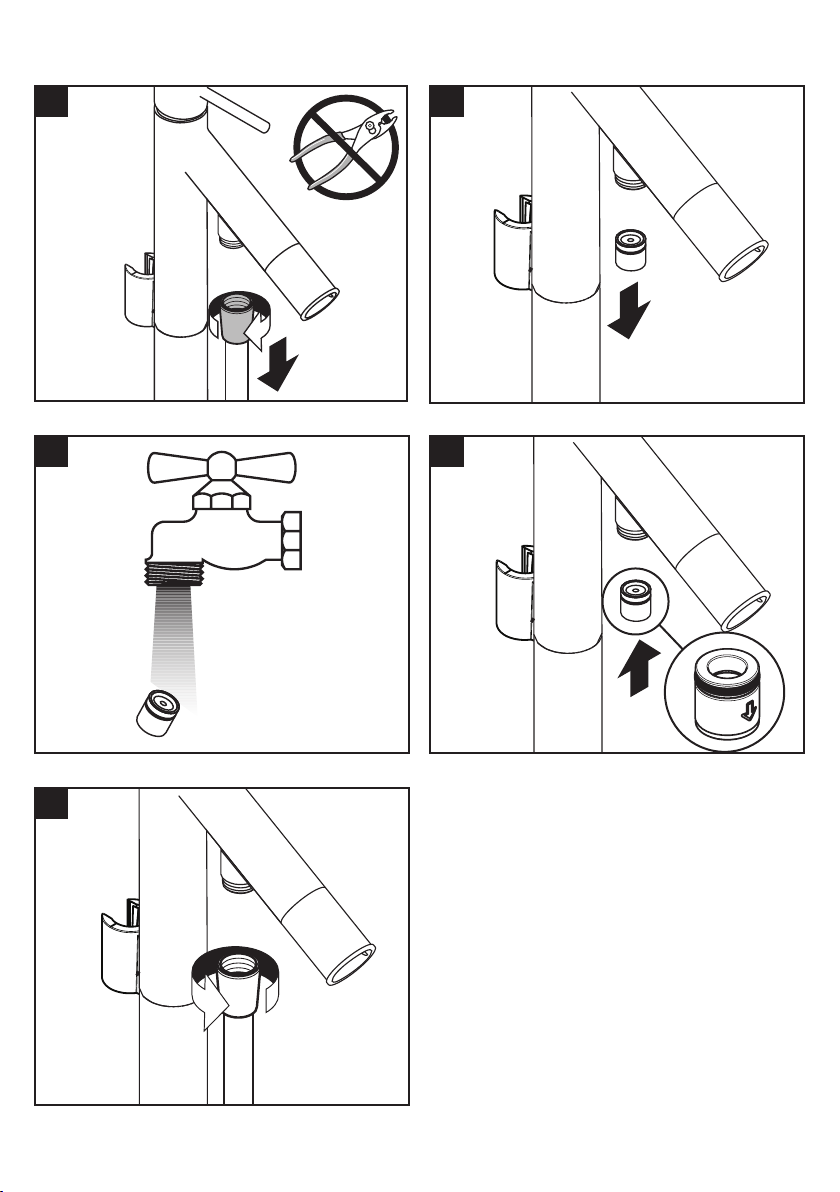

CHECK VALVE MAINTENANCE / ENTRETIEN DE LES CLAPETS ANTI-RETOUR/
MANTENIMIENTO DE LAS VÁLVULAS ANTIRRETORNOS
1 2
3 4
5

16

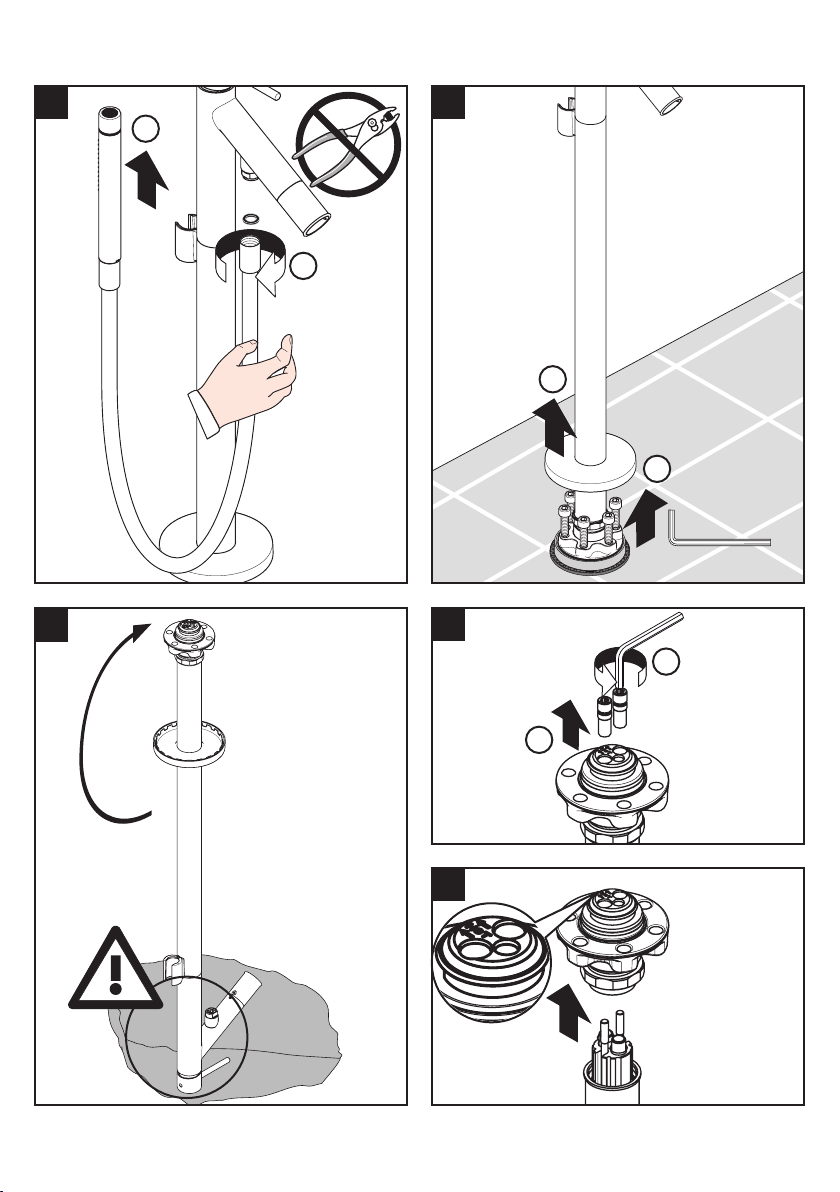

OPTIONAL INSTALLATION FOR REVERSED SUPPLIES / INSTALLATION FACULTATIVE POUR
CONDUITES INVERSÉES / INSTALACIÓN OPCIONAL PARA SUMINISTROS EN ORDEN INVERSO
SW 8 mm
180° SW 6 mm
1 2
34
5
1
2
1
2
1
2

17
180°
6 7
8 9
9
10 11
12
12
1
1
2
2

18
180°
6x
(M10x35)
SW 8 mm
SW 6 mm
(6 Nm)
1
3
2
1
1
2
2
12 13
14 15

19
CONSEIL DE NETTOYAGE POUR LES PRODUITS HANSGROHE
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent de
matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d’éviter d’endommager
le produit, il est nécessaire d’en prendre soin.
POUR DE MEILLEURS RÉSULTATS :
⁄ Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c’est nécessaire.
⁄ Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
⁄ N’UTILISEZ PAS ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
— Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de l’acide
acétique.
— Les poudres de nettoyage, les tampons ou les brosses abrasives.
— Les nettoyeurs à vapeur.
— Les produits de nettoyage « sans rinçage ».
⁄ NE MÉLANGEZ PAS les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
⁄ NE PULVÉRISEZ PAS les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et les
fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un chiffon
ou une éponge douce.
⁄ Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.
CLEANING RECOMMENDATION FOR HANSGROHE PRODUCTS
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs of the
market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of it.
FOR BEST RESULTS:
⁄ Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.
⁄ Select a cleaning agent specifically intended for the type of product.
⁄ DO NOT use these types of cleaners as they will cause damage to your Hansgrohe product:
— Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
— Abrasive cleaning powders, pads, or brushes.
— Steam cleaners.
— “No rinse” cleaning agents.
⁄ ALWAYS follow the instructions provided by the manufacturer of the cleaning agent.
⁄ DO NOT mix cleaning agents, unless directed by the manufacturer.
⁄ DO NOT spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When
using spray cleaners, spray the cleaner onto a soft cloth or sponge.
⁄ ALWAYS rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.
IMPORTANT
⁄ Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
⁄ Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from the
Hansgrohe product.
⁄ DO NOT store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may damage
the product.
⁄ DAMAGE TO THE PRODUCT CAUSED BY IMPROPER CARE OR THE USE OF IMPROPER CLEANING AGENTS
IS NOT COVERED BY THE WARRANTY.
⁄ IF A COMPONENT OF THE PRODUCT IS DAMAGED, REPLACE IT TO REDUCE THE RISK OF PERSONAL
INJURY, PROPERTY DAMAGE OR PRODUCT FAILURE.

20
RECOMENDACIÓN DE LIMPIEZA PARA LOS PRODUCTOS DE HANSGROHE
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer
las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que tener en cuenta
ciertos aspectos tanto en el uso como en su limpieza.
PARA OBTENER MEJORES RESULTADOS:
⁄ Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
⁄ Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
⁄ NO use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
— Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
— Polvos, paños o cepillos de limpieza abrasivos.
— Limpiadores a vapor
— Agentes de limpieza “sin enjuague”.
⁄ SIEMPRE siga las instrucciones provistas por el fabricante del agente de limpieza.
⁄ NO mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
⁄ NO rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y espacios y causar
daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
⁄ SIEMPRE enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de la limpieza.
IMPORTANTE
⁄ Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes, lociones de afeitado
y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua limpia después de cada uso.
⁄ Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios. Enjuague
inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
⁄ Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En un armario
de lavabo. De lo contrario, los vapores generados pueden danar los productos.
⁄ LOS DAÑOS QUE RESULTEN DE UN CUIDADO INADECUADO O USO DE AGENTES DE LIMPIEZA
INADECUADOS NO ESTÁN CUBIERTOS POR LA GARANTÍA.
⁄ SI UN COMPONENTE DEL PRODUCTO ESTÁ DAÑADO, REEMPLÁCELO PARA REDUCIR EL RIESGO DE
LESIONES PERSONALES, DAÑOS A LA PROPIEDAD O FALLAS DEL PRODUCTO.
IMPORTANT
⁄ Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux,
parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l’eau propre après
chaque utilisation.
⁄ Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de
tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
⁄ De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble sous
lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
⁄ LES DOMMAGES AU PRODUIT CAUSÉS PAR UN MAUVAIS ENTRETIEN OU PAR L’UTILISATION DE PRODUITS
DE NETTOYAGE INADÉQUATS NE SONT PAS COUVERTS PAR LA GARANTIE.
⁄ SI UN COMPOSANT DU PRODUIT EST ENDOMMAGÉ, REMPLACEZ-LE POUR RÉDUIRE LES RISQUES DE
BLESSURES, DE DOMMAGES MATÉRIELS OU DE DÉFAILLANCES DU PRODUIT.
