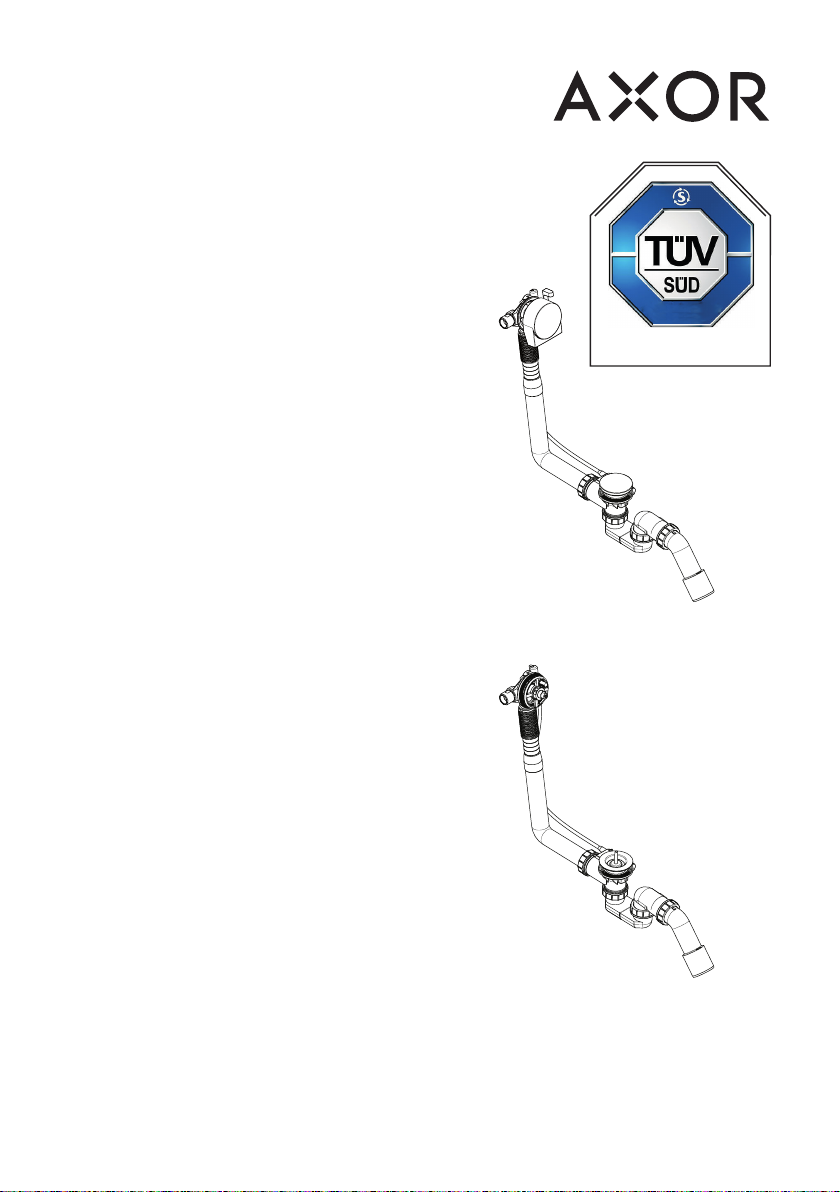

AXOR
58305180 ⁄ 58306180
AXOR
58307XXX ⁄ 58317XXX
Produktion überwacht
Bauart geprüt
Production monitored
Type tested


02
MONTAGE (siehe Seite 35)
DE
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
⁄ Anschluss mit flexiblem Schlauch. Art. Nr. 58192000
(siehe Seite 38 Abb. A)
INSTALLATION NACH EN 1717
(siehe Seite 38 Abb. C)
⁄ Bei der Montage der iBox universal mit integrierter
Sicherungskombination (HD) ist darauf zu achten, daß
die Mitte der Armatur min. 280 mm über dem
Wannenrand liegt.
VERWENDEN DES PROBEEINLAUFS
(siehe Seite 38 Abb. D)
⁄ Probefüllen der Wanne.
⁄ Spülen der Leitungen
⁄ Druckprüfung der Leitung zwischen Mischer und
Probeeinlauf
⁄ Der Restwasserstrahl bei der Druckprüfung ist
beabsichtigt. Er soll an das Schließen des Mischers
nach der Druckprüfung erinnern und Kreuzfluss am
Mischer vermeiden.
TECHNISCHE DATEN
Ablaufleistung 53 l⁄min
Überlaufleistung 45 l⁄min
SYMBOLERKLÄRUNG
Kein essigsäurehaltiges Silikon verwenden!
MONTAGEBEISPIELE
(siehe Seite 41)
MASSE (siehe Seite 32)
DURCHFLUSSDIAGRAMM
(siehe Seite 33)
SERVICETEILE (siehe Seite 39)
XXX = Farbcodierung
000 = Chrom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Mattschwarz
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Sonderzubehör (nicht im Lieferumfang enthalten)
Anschlussschlauch (siehe Seite 39)
REINIGUNG (siehe Seite 42)
BEDIENUNG (siehe Seite 40)
PRÜFZEICHEN (siehe Seite 43)
Das Geräuschprüfzeichen P-IX 19141⁄I ist nur in
Verbindung mit Anschlussschlauch 58192000
gültig.
i

03
MONTAGE (voir pages 35)
FR
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
⁄ Raccord avec flexible réf. 58192000
(voir pages 38 Fig. A)
INSTALLATION SELON EN 1717
(voir pages 38 Fig. C)
⁄ Lors du montage de iBox universal avec combinaison
de sécurité (HP), veiller à ce que l'axe de la robinette-
rie se trouve au moins à 280 mm au-dessus du bord de
la baignoire
UTILISER L'ENTRÉE D'ESSAI
(voir pages 38 Fig. D)
⁄ Tester la baignoire en la remplissant
⁄ Rincer les conduites
⁄ Contrôle de la pression de conduite entre mélangeur
et entrée
⁄ Le jet de l’eau restante pendant le contrôle sous
pression est prévu. Il doit rappeler la fermeture du
mitigeur après le contrôle sous pression et éviter
l’inversion du raccordement du mitigeur.
INFORMATIONS TECHNIQUES
Débit d'écoulement 53 l⁄min
capacité d'évacuation 45 l⁄min
DESCRIPTION DU SYMBOLE
Ne pas utiliser de silicone contenant de l'acide
acétique!
EXEMPLES DE MONTAGE
(voir pages 41)
DIMENSIONS (voir pages 32)
DIAGRAMME DU DÉBIT
(voir pages 33)
PIÈCES DÉTACHÉES (voir pages 39)
XXX = Couleurs
000 = Chromé
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Accessoires en option (ne fait pas partie de la
fourniture)
flexible de raccordements (voir pages 39)
NETTOYAGE (voir pages 42)
INSTRUCTIONS DE SERVICE
(voir pages 40)
CLASSIFICATION ACOUSTIQUE
ET DÉBIT (voir pages 43)
La marque de conformité sonométrique P-IX
19141⁄I n'est valable qu'en liaison avec le
flexible de raccordement 58192000.
i

04
ASSEMBLY (see page 35)
EN
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective
countries must be observed.
⁄ Connection with flexible hose code nr. 58192000.
(see page 38 Fig. A)
INSTALLATION TO EN 1717
(see page 38 Fig. C)
⁄ When assembling the iBox universal with integrated
safety combination (HD) pay attention that the middle
of the mixer is min. 280 mm above the upper edge of
the bath tub.
USE OF THE FLUSH PLUG
(see page 38 Fig. D)
⁄ Testfilling of the bath tub.
⁄ Flushing of the pipes.
⁄ Pressure test of the pipes between mixer and flush plug
⁄ The residual water jet during pressure test is taken into
account. It shall remind you of closing the mixer after
the pressure test and avoid cross flow at the mixer.
TECHNICAL DATA
Sequence power 53 l⁄min
overflow capacity 45 l⁄min
SYMBOL DESCRIPTION
Do not use silicone containing acetic acid!
INSTALLATION EXAMPLE
(see page 41)
DIMENSIONS (see page 32)
FLOW DIAGRAM (see page 33)
SPARE PARTS (see page 39)
XXX = Colors
000 = Chrome Plated
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Special accessories (order as an extra)
connection hose (see page 39)
CLEANING (see page 42)
OPERATION (see page 40)
TEST CERTIFICATE (see page 43)
The sound level test symbol P-IX 19141⁄I is only
valid if connection hose 58192000 is used.
i

05
MONTAGGIO (vedi pagg. 35)
IT
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
⁄ Collegamento con raccordo flessibile cod. 58192000.
(vedi pagg. 38 Fig. A)
INSTALLAZIONE SECONDO LA NOR-
MA EN 1717 (vedi pagg. 38 Fig. C)
⁄ Quando si installa l'Ibox Universal con gli arresti di
sicurezza (HD) integrati, occorre fare attenzione che il
centro del valvolame sia almeno 280 mm circa sopra il
bordo della vasca.
USO COLONNA DI SCARICO
(vedi pagg. 38 Fig. D)
⁄ Riempire la vasca
⁄ Far scorrere l'acqua nel tubo
⁄ Testare la pressione del troppopieno tra il gruppo
vasca incasso e la colonna di scarico
⁄ Il getto di acqua residua alla prova di pressione è fatto
di proposito. Esso deve ricordare di chiudere il
miscelatore dopo la prova di pressione ed evitare un
flusso incrociato dal miscelatore.
DATI TECNICI
Portata di scarico 53 l⁄min
capacità del troppopieno 45 l⁄min
DESCRIZIONE SIMBOLO
Non utilizzare silicone contenente acido acetico!
ESEMPIO DI INSTALLAZIONE
(vedi pagg. 41)
INGOMBRI (vedi pagg. 32)
DIAGRAMMA FLUSSO
(vedi pagg. 33)
PARTI DI RICAMBIO
(vedi pagg. 39)
XXX = Trattamento
000 = Cromato
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Accessori speciali (non contenuto nel volume di
fornitura)
raccordo flessibile (vedi pagg. 39)
PULITURA (vedi pagg. 42)
PROCEDURA (vedi pagg. 40)
SEGNO DI VERIFICA
(vedi pagg. 43)
Il marchio di controllo rumorosità P-IX 19141⁄I è
valido solamente in combinazione con il tubo di
collegamento 58192000.
i

06
MONTAJE (ver página 35)
ES
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
⁄ Conexión con manguera ref. 58192000
(ver página 38 Fig. A)
INSTALACIÓN SEGÚN DIN 1717
(ver página 38 Fig. C)
⁄ Montando la iBox universal con combinación de
seguridad integrada (HD), procure que el centro de la
grifería se encuentre al menos 280 mm encima del
borde de la bañera.
UTILIZAR LA VÁLVULA DE PRUEBA
(ver página 38 Fig. D)
⁄ Llenar la bañera de prueba
⁄ Limpiar lavando los conductos
⁄ Prueba de presión en conducto entre el mezclador y la
válvula de prueba
⁄ El chorro de agua residual durante la prueba de
presión tiene un objetivo. Es para recordar que debe
cerrarse el mezclador después del ensayo de presión
y evitar un flujo cruzado en el mezclador.
DATOS TÉCNICOS
Capacidad de desagüe 53 l⁄min
capacidad de rebose 45 l⁄min
DESCRIPCIÓN DE SÍMBOLOS
No utilizar silicona que contiene ácido acético!
EJEMPLOS DE MONTAJE
(ver página 41)
DIMENSIONES (ver página 32)
DIAGRAMA DE CIRCULACIÓN
(ver página 33)
REPUESTOS (ver página 39)
XXX = Acabados
000 = Cromado
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Opcional (no incluido en el suministro)
Conexión flexible (ver página 39)
LIMPIAR (ver página 42)
MANEJO (ver página 40)
MARCA DE VERIFICACIÓN
(ver página 43)
La marca de homologación acústica P-IX 19141⁄I
es válida solo en unión de las mangueras de
conexión 58192000.
i

07
MONTAGE (zie blz. 35)
NL
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
⁄ Aansluiting met flexibele aansluitslang best.nr.
58192000 (zie blz. 38 Afb. A)
INSTALLATIE NAAR EN 1717
(zie blz. 38 Afb. C)
⁄ Bij de montage van de iBox universal met geïntegreer-
de zekerheidscombinatie moet men erop letten, dat de
kraan minimaal 280mm boven de badrand wordt
geplaatst.
GEBRUIK VAN DE TESTUITLOOP
(zie blz. 38 Afb. D)
⁄ Testvullen van de badkuip
⁄ Doorspoelen van de leidingen
⁄ Testen van de leidingdruk tussen de kraan en de
testuitloop
⁄ De restwaterstraal bij de drukcontrole is bedoeld. Hij
moet u eraan herinneren de mengkraan na de
drukcontrole dicht te draaien en kruisstroom aan de
mengkraan vermijden.
TECHNISCHE GEGEVENS
Afvoercapaciteit 53 l⁄min
overloopcapaciteit 45 l⁄min
SYMBOOLBESCHRIJVING
Gebruik geen zuurhoudende silicone!
MONTAGEVOORBEELDEN
(zie blz. 41)
MATEN (zie blz. 32)
DOORSTROOMDIAGRAM
(zie blz. 33)
SERVICE ONDERDELEN
(zie blz. 39)
XXX = Kleuren
000 = Verchroomd
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Toebehoren (behoort niet tot het leveringspakket)
aansluitslang (zie blz. 39)
REINIGEN (zie blz. 42)
BEDIENING (zie blz. 40)
KEURMERK (zie blz. 43)
Het geluidskeurmerk P-IX 19141⁄I is enkel geldig
in combinatie met aansluitslang 58192000.
i

08
MONTERING (se s. 35)
DK
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
⁄ Tilslutning med fleksibel slange, art. Nr. 58192000
(se s. 38 Fig. A)
INSTALLATION EFTER EN 1717
(se s. 38 Fig. C)
⁄ Ved montering af iBox universal med integreret
sikringskombination (HD) skal der tages hensyn til, at
armaturens midte ligger min. 280 mm over karrets kant.
BRUG AF TESTINDLØBET (se s. 38 Fig. D)
⁄ Opfyldning (test) af karret.
⁄ Skylning af ledninger
⁄ Trykkontrol af ledning mellem blander og prøveindtag
⁄ Restvandstrålen ved trykafprøvning er tilsigtet. Den skal
minde om at lukke blanderen efter trykafprøvningen og
forhindre en tværsstrømning ved blanderen.
TEKNISKE DATA
Afløbskapacitet 53 l⁄min
overløbskapaciteten 45 l⁄min
SYMBOLBESKRIVELSE
Der må ikke benyttes eddikesyreholdig silikone!
MONTERINGSEKSEMPLER
(se s. 41)
MÅLENE (se s. 32)
GENNEMSTRØMNINGSDIAGRAM
(se s. 33)
RESERVEDELE (se s. 39)
XXX = Overflade
000 = Krom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Specialtilbehør (ikke med i leveringsomfang)
Tilslutningsslange (se s. 39)
RENGØRING (se s. 42)
BRUGSANVISNING (se s. 40)
GODKENDELSE (se s. 43)
Støjmærke P-IX 19141⁄I er kun godkendt i
forbindelse med tilkoblingsslange 58192000.
i

09
MONTAGEM (ver página 35)
PT
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
⁄ Conexão com tubo flexível. Referência 58192000
(ver página 38 Fig. A)
INSTALAÇÃO SEGUNDO EN 1717
(ver página 38 Fig. C)
⁄ Durante a montagem da iBox universal com combina-
ção de segurança integrada (HD) deve ter-se em
atenção que o centro da misturadora se situe pelo
menos. 280 mm acima do topo da banheira.
UTILIZAÇÃO DE UMA ENTRADA DE
ENSAIO (ver página 38 Fig. D)
⁄ Enchimento de teste da banheira.
⁄ Lavagem das tubagens
⁄ Controlo de pressão da tubagem entre a misturadora
e a entrada de teste
⁄ O jacto da água residual durante o teste de pressão é
intencional. Este deve lembrar o encerramento do
misturador após o teste de pressão e evitar um fluxo
cruzado no misturador.
DADOS TÉCNICOS
Capacidade de escoamento 53 l⁄min
capacidade de escoamento 45 l⁄min
DESCRIÇÃO DO SÍMBOLO
Não utilizar silicone que contenha ácido
acético!
EXEMPLOS DE MONTAGEM
(ver página 41)
MEDIDAS (ver página 32)
FLUXOGRAMA (ver página 33)
PEÇAS DE SUBSTITUIÇÃO
(ver página 39)
XXX = Acabamentos
000 = Cromado
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Acessórios especiais (não incluído no volume de
fornecimento)
Tubo flexível (ver página 39)
LIMPEZA (ver página 42)
FUNCIONAMENTO (ver página 40)
MARCA DE CONTROLO
(ver página 43)
A marca de verificação do ruído P-IX 19141⁄I só
é válida em combinação com a mangueira de
ligação 58192000.
i

10
MONTAŻ (patrz strona 35)
PL
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
⁄ Przyłącze z elastycznym wężem. Nr art. 58192000
(patrz strona 38 Rys. A)
INSTALACJA ZGODNIE Z EN 1717
(patrz strona 38 Rys. C)
⁄ Przy montażu iBox universal z wbudowaną kombinacją
zabezpieczającą (HD) należy zwrócić uwagę na to,
by środek armatury znajdował się min. 280 mm ponad
krawędzią wanny.
UŻYWANIE WLOTU PRÓBNEGO
(patrz strona 38 Rys. D)
⁄ Próbne napełnienie wanny.
⁄ Płukanie przewodów
⁄ Kontrola ciśnienia w przewodzie między mieszaczem
a wlotem próbnym
⁄ Resztkowy strumień wody przy kontroli ciśnienia jest
zaplanowany. Ma ona przypomnieć o zamknięciu
mieszalnika po kontroli ciśnienia i zapobiec przepły-
wowi krzyżowemu w mieszalniku.
DANE TECHNICZNE
Wydajność odpływu 53 l⁄min
wydajność przelewu 45 l⁄min
OPIS SYMBOLU
Nie stosować silikonów zawierających kwas
octowy!
PRZYKŁADY MONTAŻOWE
(patrz strona 41)
WYMIARY (patrz strona 32)
SCHEMAT PRZEPŁYWU
(patrz strona 33)
CZĘŚCI SERWISOWE
(patrz strona 39)
XXX = Kody kolorów
000 = Chrom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Wyposażenie specjalne (Nie jest częścią
dostawy)
Wąż przyłączeniowy (patrz strona 39)
CZYSZCZENIE (patrz strona 42)
OBSŁUGA (patrz strona 40)
ZNAK JAKOŚCI (patrz strona 43)
Znak kontroli szumów P-IX 19141⁄I obowiązuje
jedynie w połączeniu z wężem przyłączenio-
wym 58192000.
i

11
MONTÁŽ (viz strana 35)
CS
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou uzná-
ny žádné škody způsobené transportem nebo
poškození povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnu-
ty a otestovány podle platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané
zemi.
⁄ Připojení pružnou hadicí kat. č. 58192000
(viz strana 38 Obr. A)
INSTALACE PODLE NORMY EN 1717
(viz strana 38 Obr. C)
⁄ Při montáži "iBox universal" s integrovanou bezpeč-
nostní kombinací (HD) je nutno dbát na to, aby byl
střed armatury min. 280 mm na okrajem vany.
POUŽITÍ ZKUŠEBNÍHO VTOKU
(viz strana 38 Obr. D)
⁄ Zkušební naplnění vany.
⁄ vypláchnout vedení
⁄ Tlaková zkouška potrubí mezi baterií a zkušebním
vtokem
⁄ Proud zbytku vody je úmyslný. Má po tlakové zkoušce
upozornit na zavření směšovače a zamezit křížovému
toku směšovače.
TECHNICKÉ ÚDAJE
Výkon odtoku 53 l⁄min
výkon na přetoku 45 l⁄min
POPIS SYMBOLŮ
Nepoužívat silikon s obsahem kyseliny octové!
PŘÍKLADY MONTÁŽE
(viz strana 41)
ROZMÌRY (viz strana 32)
DIAGRAM PRŮTOKU (viz strana 33)
SERVISNÍ DÍLY (viz strana 39)
XXX = Kód povrchové úpravy
000 = Chrom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Zvláštní příslušenství (není součástí dodávky)
Připojovací hadička (viz strana 39)
ČIŠTĚNÍ (viz strana 42)
OVLÁDÁNÍ (viz strana 40)
ZKUŠEBNÍ ZNAČKA (viz strana 43)
Hluková kontrolní značka P-IX 19141⁄I je platná
pouze ve spojení s připojovací hadicí
58192000.
i

12
MONTÁŽ (viď strana 35)
SK
BEZPEČNOSTNÉ POKYNY
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
POKYNY PRE MONTÁŽ
⁄ Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
⁄ Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
⁄ Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
⁄ pripojenie pomocou pružnej hadice výr. č. 58192000
(viď strana 38 Obr. A)
INŠTALÁCIA PODĽA DIN 1717
(viď strana 38 Obr. C)
⁄ Pri montáži iBox universal s integrovanou kombináciou
istenia (HD) dbať na to, aby bol stred batérie min.
280 mm nad horným okrajom vane.
POUŽIŤ ZÁTKU (viď strana 38 Obr. D)
⁄ Skúšobné naplnenie vane.
⁄ Vypláchnutie vedení.
⁄ Tlaková skúška potrubia medzi batériou a snímačom
⁄ Prúd zvyšnej vody pri tlakovej skúške je úmyselný. Má
upozorniť na uzavretie miešadla po tlakovej skúške a
zabrániť krížovému toku v miešadle.
TECHNICKÉ ÚDAJE
Výkon odtoku 53 l⁄min
výdatnosť prepadu 45 l⁄min
POPIS SYMBOLOV
Nepoužívať silikón s obsahom kyseliny octovej!
PRÍKLADY MONTÁŽE
(viď strana 41)
ROZMERY (viď strana 32)
DIAGRAM PRIETOKU
(viď strana 33)
SERVISNÉ DIELY (viď strana 39)
XXX = Farebné označenie
000 = Chróm
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Zvláštne príslušenstvo (nie je súčasťou dodávky)
pripájacia hadička (viď strana 39)
ČISTENIE (viď strana 42)
OBSLUHA (viď strana 40)
OSVEDČENIE O SKÚŠKE
(viď strana 43)
Hluková kontrolná značka P-IX 19141⁄I je platná
len v spojení s pripojovacou hadicou 58192000.
i

13
安装 (参见第页 35)
ZH
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
安装提示
⁄ 安装前必须检查产品是否受到运输损害。 安装后
将不认可运输损害或表面损伤。
⁄ 管道和阀门必须根据通用标准进行安装、冲洗和
检查。
⁄ 请遵守当地国家现行的安装规定。
⁄ 与挠性软管连接。物品编号：58192000
(参见第页 38 第 A)
按照EN 1717进行安装 (参见第页 38 第 C)
⁄ 组装iBox universal及整体式安全组合 (HD) 时请注
意，龙头的中间至少在浴盆上沿上方280 mm。
冲洗塞的使用 (参见第页 38 第 D)
⁄ 浴盆试装满
⁄ 冲洗管道。
⁄ 龙头和嵌入式插头之间管道的压力测试
⁄ 压力检测时要注意剩余的水射流。在压力检测后
应连接混合装置，避免混合装置处产生十字流。
技术参数
流出功率 53 升⁄分钟
溢水槽 45 升⁄分钟
符号说明
请勿使用含有乙酸的硅胶！
安装示意 (参见第页 41)
大小 (参见第页 32)
流量示意图 (参见第页 33)
备用零件 (参见第页 39)
XXX = 颜色代码
000 = 镀铬
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
选装附件 (不在供货范围内)
连接软管 (参见第页 39)
清洗 (参见第页 42)
操作 (参见第页 40)
检验标记 (参见第页 43)
噪音检验标志 P-IX 19141⁄I 只在联同连接软管
58192000 时才有效。
i

14
МОНТАЖ (см. стр. 35)
RU
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАС-
НОСТИ
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
УКАЗАНИЯ ПО МОНТАЖУ
⁄ Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
⁄ Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действующи-
ми нормами.
⁄ Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
⁄ Подключение с гибким шлангом. Арт № 58192000
(см. стр. 38 рис. A)
УСТАНОВКА, СОГЛАСНО EN 1717
(см. стр. 38 рис. C)
⁄ При монтаже iBox universal с встроенной предохра-
няющей комбинацией (HD) необходимо следить за
тем, чтобы середина арматуры находилась на
высоте мин. на 280 мм выше края ванны.
ИСПОЛЬЗОВАНИЕ ПРОБНОГО ВХО-
ДА (см. стр. 38 рис. D)
⁄ Пробное наполнение ванны
⁄ Промывка трубопроводов
⁄ Проверка давления трубопровода между смесите-
лем и пробным впуском
⁄ При проверке давления ожидается струя остаточной
воды. Она должна напоминать о закрытии смесите-
ля после проверки давления и предотвращать
перекрестный поток в смесителе.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Перерабатывающая способность 53 л⁄мин
производительность перепускного устройства 45 л⁄мин
ОПИСАНИЕ СИМВОЛОВ
Не применяйте силикон, содержащий
уксусную кислоту.
ВАРИАНТЫ УСТАНОВКИ
(см. стр. 41)
РАЗМЕРЫ (см. стр. 32)
СХЕМА ПОТОКА (см. стр. 33)
ΚОМПЛЕΚТ (см. стр. 39)
XXX = Цветная кодировка
000 = Xром
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Специальные принадлежности (не включено в
объем поставки!)
Подводка (см. стр. 39)
ОЧИСТКА (см. стр. 42)
ЭКСПЛУАТАЦИЯ (см. стр. 40)
ЗНАК ТЕХНИЧЕСКОГО КОНТРО-
ЛЯ (см. стр. 43)
Маркировка соответствия нормам защиты от
помех P-IX 19141⁄I действительна только при
использовании соединительного шланга
58192000.
i

15
ASENNUS (katso sivu 35)
FI
TURVALLISUUSOHJEET
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
ASENNUSOHJEET
⁄ Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
⁄ Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.
⁄ Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
⁄ Liitäntä joustavalla letkulla. Tuotenumero 58192000
(katso sivu 38 kuva A)
ASENNUS NORMIN EN 1717 MUKAI-
SESTI (katso sivu 38 kuva C)
⁄ Asennettaessa iBox universal:ia, jossa on integroitu
turvayhdistelmä (HD), on huomioitava, että kalusteen
keskipiste on min. 280 mm kylpyammeen reunan
yläpuolella.
KOEJUOKSUPUTKEN KÄYTTÖ
(katso sivu 38 kuva D)
⁄ Ammeen koetäyttö
⁄ Johdotusten huuhtelu
⁄ Sekoittimen ja ammeen täyttöaukon välisessä putkessa
olevan paineen mittaus
⁄ Jäännösvesisuihku on tarkoituksellinen, sen tarkoitukse-
na on painetestauksen jälkeen muistuttaa sekoittimen
sulkemisesta ja estää ristiinvirtaus sekoittimessa.
TEKNISET TIEDOT
Poistoteho 53 l⁄min
ylivalumamäärä 45 l⁄min
MERKIN KUVAUS
Älä käytä etikkahappopitoista silikonia!
ASENNUSESIMERKKEJÄ
(katso sivu 41)
MITAT (katso sivu 32)
V I R T A U S D I A G R A M M I
(katso sivu 33)
VARAOSAT (katso sivu 39)
XXX = Värikoodaus
000 = Kromi
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Erityisvaruste (ei kuulu toimitukseen)
Liitinletku (katso sivu 39)
PUHDISTUS (katso sivu 42)
KÄYTTÖ (katso sivu 40)
KOESTUSMERKKI (katso sivu 43)
Äänentason tarkastusmerkintä P-IX 19141⁄I pätee
vain yhdessä liitäntäletkun 58192000 kanssa.
i

16
MONTERING (se sidan 35)
SV
SÄKERHETSANVISNINGAR
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
MONTERINGSANVISNINGAR
⁄ Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ De installationsriktlinjer som gäller i länderna ska följas.
⁄ Anslutning med flexibel slang. Art.nr. 58192000
(se sidan 38 Bild A)
INSTALLATION ENLIGT EN 1717
(se sidan 38 Bild C)
⁄ När iBox universal med integrerad säkerhetskombina-
tion (HD) monteras är det viktigt att blandarens mitt på
blandaren befinner sig min. 280 mm över karkanten.
ANVÄNDA TESTINLOPP
(se sidan 38 Bild D)
⁄ Testfyll karet.
⁄ Spola ledningarna
⁄ Tryckkontroll i ledningen mellan blandare och
testinlopp
⁄ Det ska finnas en restvattenstråle vid trycktesten. Den
ska påminna om att blandaren ska stängas efter
trycktesten och även undvika korsflöde i blandaren.
TEKNISKA DATA
Tömningskapacitet 53 l⁄min
överflödeseffekten 45 l⁄min
SYMBOLFÖRKLARING
Använd inte silikon som innehåller ättiksyra!
MONTERINGSEXEMPEL
(se sidan 41)
MÅTTEN (se sidan 32)
FLÖDESSCHEMA (se sidan 33)
RESERVDELAR (se sidan 39)
XXX = Färgkodning
000 = Krom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Specialtillbehör (medföljer ej leveransen)
Anslutningsslang (se sidan 39)
RENGÖRING (se sidan 42)
HANTERING (se sidan 40)
TESTSIGILL (se sidan 43)
Bullermärkningen P-IX 19141⁄I gäller bara
tillsammans med anslutningsslang 58192000.
i

17
MONTAVIMAS (žr. psl. 35)
LT
SAUGUMO TECHNIKOS NURODY-
MAI
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
MONTAVIMO INSTRUKCIJA
⁄ Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzijos
dėl transportavimo ir paviršiaus pažeidimų nepriima-
mos.
⁄ Vamzdžiai ir sujungimai turi būti montuojami, plaunami
ir tikrinami pagal galiojančias normas.
⁄ Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
⁄ Jungtis su lanksčiomis žarnomis. Art. Nr. 58192000
(žr. psl. 38 Pav. A)
MONTAVIMAS PAGAL EN 1717
(žr. psl. 38 Pav. C)
⁄ Montuojant "Ibox universal" su integruota apsaugos
sistema (HD), atkreipkite dėmesį, kad maišytuvo vidurys
turi būti ne žemiau kaip 280 mm virš viršutiniojo vonios
krašto.
NAUDOKITE BANDOMĄJĮ PALEIDIMĄ
(žr. psl. 38 Pav. D)
⁄ Bandomasis vonios pripildymas.
⁄ Išplauti vamzdžius
⁄ Slėgio tikrinimas tarp maišytuvo ir jungties
⁄ Tikrinant slėgį, numatyta likusio vandens srovė. Ji turi
priminti, jog patikrinus slėgį turi būti užvertas maišytu-
vas, kad jame nesusidarytų kryžminė srovė.
TECHNINIAI DUOMENYS
Išėjimo reikšmė 53 l⁄min
išbėgančio vandens kiekis 45 l⁄min
SIMBOLIO APRAŠYMAS
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
MONTAVIMO PAVYZDŽIAI
(žr. psl. 41)
IŠMATAVIMAI (žr. psl. 32)
PRALAIDUMO DIAGRAMA
(žr. psl. 33)
ATSARGINĖS DALYS (žr. psl. 39)
XXX = Spalvos
000 = Chrom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Specialūs priedai (nėra pridedama)
Prijungimo žarna (žr. psl. 39)
VALYMAS (žr. psl. 42)
EKSPLOATACIJA (žr. psl. 40)
BANDYMO PAŽYMA (žr. psl. 43)
Triukšmo kontrolės ženklasP-IX 19141⁄I galioja tik
sujungimams su jungties žarna 58192000.
i

18
SASTAVLJANJE (pogledaj stranicu 35)
HR
SIGURNOSNE UPUTE
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
UPUTE ZA MONTAŽU
⁄ Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
⁄ Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
⁄ Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
⁄ Spoj sa pomičnim crijevom, proizvod broj 58192000
(pogledaj stranicu 38 Sl. A)
INSTALACIJA PREMA STANDARDU EN
1717 (pogledaj stranicu 38 Sl. C)
⁄ Kod instalacije iBox universal-a sa ugrađenom
sigurnosnom kombinacijom (HD) pripazite da se
sredina armature nalazi minimalno 280 mm iznad ruba
kade
KORISTITE PROBNI ZATVARAČ
(pogledaj stranicu 38 Sl. D)
⁄ Probno punjenje kade
⁄ Ispiranje slavina
⁄ Ispitati tlak u cijevi između mješalice i zatvarača
⁄ Preostali vodeni mlaz je prilikom ispitivanja pod tlakom
tako predviđen. On treba nakon ispitivanja pod tlakom
podsjetiti na zatvaranje ručice kako bi se izbjeglo
križno protjecanje na miješalici.
TEHNIČKI PODATCI
Protok vode 53 l⁄min
dozvoljeni kapacitet 45 l⁄min
OPIS SIMBOLA
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
PRIMJERI INSTALACIJA
(pogledaj stranicu 41)
MJERE (pogledaj stranicu 32)
DIJAGRAM PROTOKA
(pogledaj stranicu 33)
REZERVNI DJELOVI
(pogledaj stranicu 39)
XXX = Boje
000 = Krom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Posebni pribor (Nije sadržano u isporuci!)
Dovodna cijev (pogledaj stranicu 39)
ČIŠĆENJE (pogledaj stranicu 42)
UPOTREBA (pogledaj stranicu 40)
OZNAKA TESTIRANJA
(pogledaj stranicu 43)
Oznaka ispitane emisije buke P-IX 19141⁄I vrijedi
samo u spoju s priključnim crijevom 58192000.
i

19
MONTAJI (bakınız sayfa 35)
TR
GÜVENLİK UYARILARI
Montaj esnasında ezilme ve kesilme gibi yaralanmaları
önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
MONTAJ AÇIKLAMALARI
⁄ Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
⁄ Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
⁄ Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
⁄ Esnek hortumlu bağlantı. Ürün kodu: 58192000
(bakınız sayfa 38 Şekil A)
DIN 1717'YE GÖRE MONTAJ
(bakınız sayfa 38 Şekil C)
⁄ Entegre emniyet kombinasyonlu (HD) iBox universal'in
montajı sırasında, batarya merkezinin küvet kenarından
en az 280 mm yukarıda durmasına dikkat edilmelidir.
DENEME GİRİŞİNİ KULLANIN
(bakınız sayfa 38 Şekil D)
⁄ Küveti deneme amaçlı doldurun.
⁄ Hatların yıkanması
⁄ Miks batarya ve deneme girişi arasındaki hattın basınç
kontrolü
⁄ Kalan su akışı basınç kontrolü sırasında belirtilmiştir.
Basınç kontrolünden sonra mikserin kapatılmasını
hatırlatmalı ve mikserdeki çapraz akışı önlemelidir.
TEKNİK BİLGİLER
Çıkış gücü 53 l⁄dak
taşma kapasitesi 45 l⁄dak
SİMGE AÇIKLAMASI
Asetik asit içeren silikon kullanmayın!
MONTAJ ÖRNEĞİ (bakınız sayfa 41)
ÖLÇÜLERİ (bakınız sayfa 32)
AKIŞ DİYAGRAMI (bakınız sayfa 33)
YEDEK PARÇALAR (bakınız sayfa 39)
XXX = Renkler
000 = Krom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Özel aksesuarlar (Teslimat kapsamına dahil
değildir)
Bağlantı hortumu (bakınız sayfa 39)
TEMİZLEME (bakınız sayfa 42)
KULLANIMI (bakınız sayfa 40)
KONTROL İŞARETİ
(bakınız sayfa 43)
Gürültü testi işaretiP-IX 19141⁄I sadece bağlantı
hortumu 58192000 ile bağlantılı olarak
geçerlidir.
i

20
MONTARE (vezi pag. 35)
RO
INSTRUCŢIUNI DE SIGURANŢĂ
La montare utilizaţi mănuşi pentru evitarea contuziunilor
şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
INSTRUCŢIUNI DE MONTARE
⁄ Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de suprafaţă.
⁄ Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
⁄ Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
⁄ Conectare cu furtun flexibil. Cod produs: 58192000
(vezi pag. 38 Fig. A)
INSTALARE CONFORM EN 1717
(vezi pag. 38 Fig. C)
⁄ La montarea aparatului iBox universal cu combinaţie
de securitare integrată (HD) aveţi grijă ca mijlocul
baterie să se afle cu min. 280 mm deasupra marginii
căzii.
UTILIZAREA DOPULUI PENTRU CADA
DE BAIE (vezi pag. 38 Fig. D)
⁄ Test de umplere a căzii de baie.
⁄ Spălarea conductelor
⁄ Verificarea presiunii în conducta dintre baterie şi
racordul de testare
⁄ La efectuarea probei de presiune trebuie avut în
vedere jetul de apă reziduală. Pentru evitarea
circulaţiei transversale în amestecător, nu trebuie uitată
închiderea amestecătorului după efectuarea probei de
presiune.
DATE TEHNICE
Capacitate de evacuare 53 l⁄min
debit deversor 45 l⁄min
DESCRIEREA SIMBOLURILOR
Nu utilizaţi silicon cu conţinut de acid acetic!
EXEMPLE DE MONTARE
(vezi pag. 41)
DIMENSIUNI (vezi pag. 32)
DIAGRAMA DE DEBIT
(vezi pag. 33)
PIESE DE SCHIMB (vezi pag. 39)
XXX = Coduri de culori
000 = Crom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
Accesorii opţionale (nu este inclus în setul livrat)
Furtun de racordare (vezi pag. 39)
CURĂŢARE (vezi pag. 42)
UTILIZARE (vezi pag. 40)
CERTIFICAT DE TESTARE
(vezi pag. 43)
Marca de test P-IX 19141⁄I este valabilă doar în
combinaţie cu furtunurile de racord 58192000.
i
