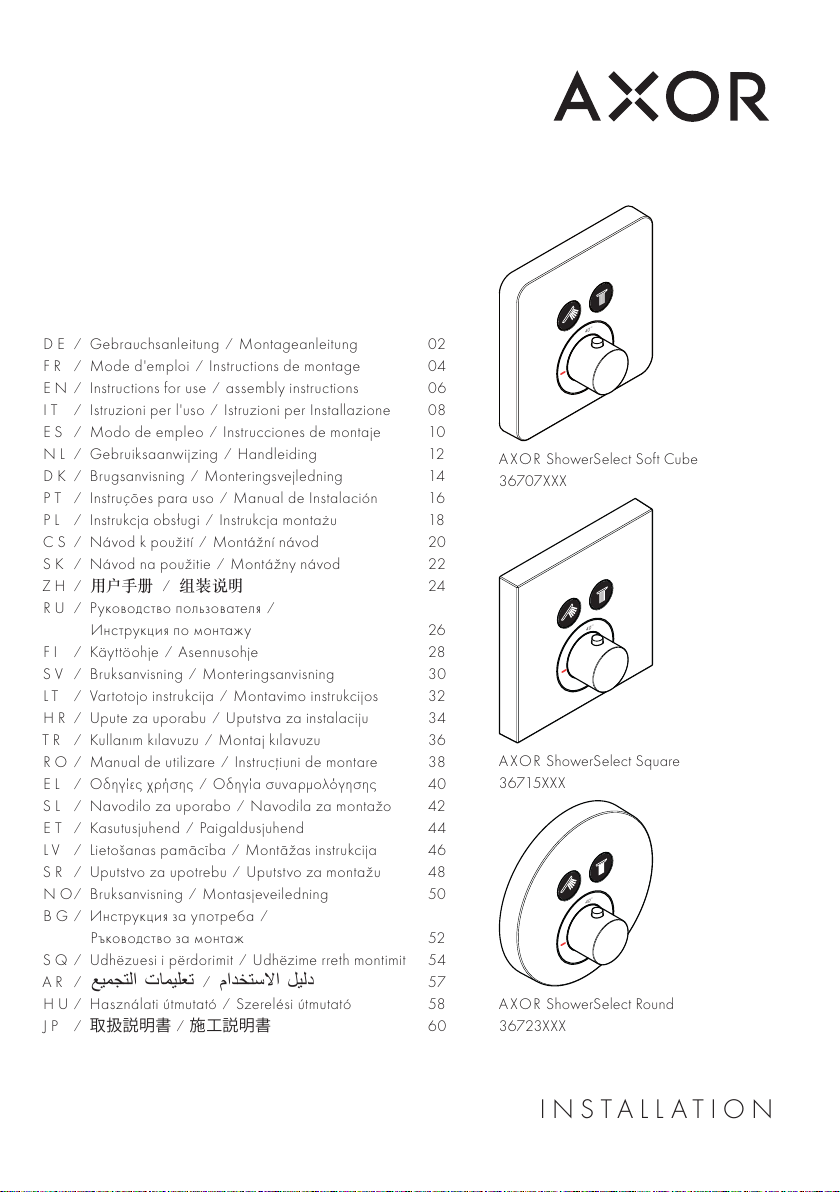

Axor ShowerSelect Soft Cube 36707 Series Manual

ИНСТРУКЦИЯ
Axor ShowerSelect S 36707000

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 04
EN ⁄ Instructions for use ⁄ assembly instructions 06
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 08
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 10
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 12
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 14
PT ⁄ Instruções para uso ⁄ Manual de Instalación 16
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 18
CS ⁄ Návod k použití ⁄ Montážní návod 20
SK ⁄ Návod na použitie ⁄ Montážny návod 22
ZH ⁄ 用户手册 ⁄ 组装说明 24
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 26
FI ⁄ Käyttöohje ⁄ Asennusohje 28
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 30
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 32
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 34
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 36
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 38
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρμολόγησης 40
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 42
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 44
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 46
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 48
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 50
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 52
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 54
AR ⁄ ⁄57
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 58
JP ⁄ 取扱説明書 ⁄ 施工説明書 60
Lesezeichen
Deutsch 02
Français 04
English 06
Italiano 08
Español 10
Nederlands 12
Dansk 14
Português 16
Polski 18
Česky 20
Slovensky 22
中文 24
Русский 26
Suomi 28
Svenska 30
Lietuviškai 32
Hrvatski 34
Türkçe 36
Română 38
Ελληνικά 40
Slovenski 42
Estonia 44
Latvian 46
Srpski 48
Norsk 50
БЪЛГАРСКИ 52
Shqip 54
 57
Magyar 58
日本語 60
°C
40
AXOR ShowerSelect Round
36723XXX
°C
40
AXOR ShowerSelect Square
36715XXX
°C
40
AXOR ShowerSelect Soft Cube
36707XXX

02
DE
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und ⁄ oder sensorischen Einschränkungen dürfen das
Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das
Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
⁄ Ist der Thermostat bzw. Mischer auf maximale
Warmwassertemperatur eingestellt, kann es durch die
hydraulische Öffnung des Absperrventils zu Verbrühun-
gen kommen. Hansgrohe empfiehlt daher die
Einrichtung der "Safety Function".
⁄ Nach dem Select-Absperrventil darf kein weiteres
Absperrventil oder eine Absperrung installiert werden.
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
⁄ Eigensicher gegen Rückfließen
⁄ Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
SYMBOLERKLÄRUNG
Kein essigsäurehaltiges Silikon verwenden!
JUSTIERUNG (siehe Seite 68)
Nach erfolgter Montage muss die Auslauftempe-
ratur des Thermostaten überprüft werden. Eine
Korrektur ist erforderlich wenn die an der
Entnahmestelle gemessene Temperatur von der
am Thermostaten eingestellten Temperatur
abweicht.
SAFETY FUNCTION (siehe Seite 68)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max. 42 ºC
voreinstellen.
WARTUNG (siehe Seite 70)
⁄ Rückflussverhinderer müssen gemäß EN
806-5 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens
einmal jährlich).
⁄ Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit
zu Zeit auf ganz warm und ganz kalt gestellt
werden.
MASSE (siehe Seite 73)
DURCHFLUSSDIAGRAMM
(siehe Seite 73)
freier Durchfluss
 Abgang 1
 Abgang 2
REINIGUNG (siehe Seite 74)
SERVICETEILE (siehe Seite 75)
XXX = Farbcodierung
000 = Chrom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
350 = Satin Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel

03 DE
MONTAGE (siehe Seite 62)
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
SONDERZUBEHÖR (siehe Seite 75)
nicht im Lieferumfang enthalten
⁄ Verlängerung 25 mm #13595000
⁄ Verlängerung 22 mm (bei geringer Einbautie-
fe) #98860XXX, #97407XXX, 13596XXX
⁄ Ausgleichsset 1° #95521000
⁄ Mutter + Kappe #92696000
BEDIENUNG (siehe Seite 72)
Bei der ersten Inbetriebnahme und nach Ab- ⁄
Anstellen der Wasserversorgung kann kurzzeitig
minimal Wasser austreten.
PRÜFZEICHEN (siehe Seite 76)
+
STÖRUNG URSACHE ABHILFE
⁄ Wenig Wasser ⁄ Versorgungsdruck nicht ausreichend ⁄ Leitungsdruck prüfen
⁄ Schmutzfangsieb der Regeleinheit ver-
schmutzt ⁄ Schmutzfangsiebe vor dem Thermostat
und auf der Regeleinheit reinigen
⁄ Siebdichtung der Brause verschmutzt ⁄ Siebdichtung zwischen Brause und
Schlauch reinigen
⁄ Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
⁄ Rückflussverhinderer verschmutzt ⁄ de-
fekt ⁄ Rückflussverhinderer reinigen ggf. aus- tauschen
⁄ Auslauftemperatur stimmt nicht mit der
eingestellten Temperatur überein ⁄ Thermostat wurde nicht justiert ⁄ Thermostat justieren
⁄ Zu niedrige Warmwassertemperatur ⁄ Warmwassertemperatur erhöhen auf
42 ºC bis 65 ºC
⁄ Temperaturregelung nicht möglich ⁄ Temperaturregeleinheit verschmutzt
oder verkalkt ⁄ Temperaturregeleinheit reinigen ggf. austauschen
⁄ Bei Neuinstallation Grundkörper falsch
angeschlossen (Soll: kalt rechts, warm
links) oder 180º verdreht eingebaut
⁄ Funktionsblock um 180º verdreht ein-
bauen
⁄ Druckknopf der Sicherheitssperre
ohne Funktion ⁄ Feder defekt
⁄ Druckknopf verkalkt
⁄ Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
⁄ Ventil schwergängig ⁄ Select Absperrventil DN9 beschädigt ⁄ Select Absperrventil DN9 austauschen
⁄ Brause oder Auslauf tropft ⁄ Select Absperrventil DN9 beschädigt ⁄ Select Absperrventil DN9 austauschen
⁄ Taster lässt sich nicht betätigen bzw.
ist ohne Funktion ⁄ Sicherung vom Absperrventil wurde nicht entfernt ⁄ Sicherung vom Absperrventil entfernen (siehe Seite 65, Abb. 17)
⁄ Taster klemmt, ist schwergängig ⁄ Dichtung nicht mehr gefettet ⁄ Dichtung fetten
⁄ Taster hält nicht ⁄ Select-Adapter fehlerhaft gekürzt ⁄ Select-Adapter entsprechend Bild 7
kürzen und montieren (siehe Seite 63)
⁄ Taster erst vollständig in Rosette eindrü-
cken und anschließend Rosette montie-
ren

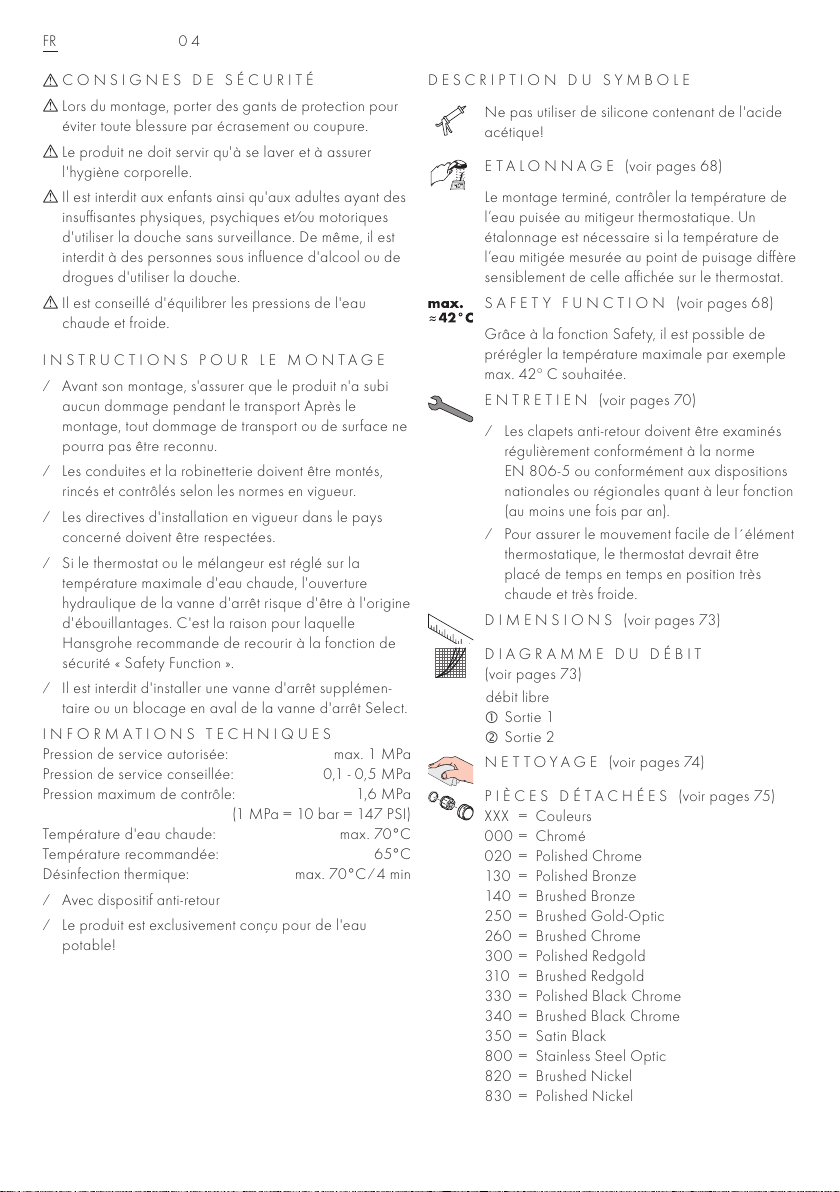

04
FR
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant des
insuffisantes physiques, psychiques et⁄ou motoriques
d'utiliser la douche sans surveillance. De même, il est
interdit à des personnes sous influence d'alcool ou de
drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
⁄ Si le thermostat ou le mélangeur est réglé sur la
température maximale d'eau chaude, l'ouverture
hydraulique de la vanne d'arrêt risque d'être à l'origine
d'ébouillantages. C'est la raison pour laquelle
Hansgrohe recommande de recourir à la fonction de
sécurité « Safety Function ».
⁄ Il est interdit d'installer une vanne d'arrêt supplémen-
taire ou un blocage en aval de la vanne d'arrêt Select.
INFORMATIONS TECHNIQUES
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
⁄ Avec dispositif anti-retour
⁄ Le produit est exclusivement conçu pour de l'eau
potable!
DESCRIPTION DU SYMBOLE
Ne pas utiliser de silicone contenant de l'acide
acétique!
ETALONNAGE (voir pages 68)
Le montage terminé, contrôler la température de
l’eau puisée au mitigeur thermostatique. Un
étalonnage est nécessaire si la température de
l’eau mitigée mesurée au point de puisage diffère
sensiblement de celle affichée sur le thermostat.
SAFETY FUNCTION (voir pages 68)
Grâce à la fonction Safety, il est possible de
prérégler la température maximale par exemple
max. 42º C souhaitée.
ENTRETIEN (voir pages 70)
⁄ Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 806-5 ou conformément aux dispositions
nationales ou régionales quant à leur fonction
(au moins une fois par an).
⁄ Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être
placé de temps en temps en position très
chaude et très froide.
DIMENSIONS (voir pages 73)
DIAGRAMME DU DÉBIT
(voir pages 73)
débit libre
 Sortie 1
 Sortie 2
NETTOYAGE (voir pages 74)
PIÈCES DÉTACHÉES (voir pages 75)
XXX = Couleurs
000 = Chromé
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
350 = Satin Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel

05 FR
MONTAGE (voir pages 62)
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
ACCESSOIRES EN OPTION
(voir pages 75)
ne fait pas partie de la fourniture
⁄ jeu de rallonge 25 mm #13595000
⁄ Rallonge de 22 mm (pour profondeur de
montage trop faible) #98860XXX,
#97407XXX, 13596XXX
⁄ Set d'égalisation 1° #95521000
⁄ écrou + capot sphérique #92696000
INSTRUCTIONS DE SERVICE
(voir pages 72)
Lors de la première mise en service et après la
coupure⁄remise en marche de l'alimentation en
eau, il est possible qu'un léger filet d'eau
s'échappe temporairement
CLASSIFICATION ACOUSTIQUE
ET DÉBIT (voir pages 76)
+
DYSFONCTIONNEMENT ORIGINE SOLUTION
⁄ Pas assez d´eau ⁄ Pression d´alimentation insuffisante ⁄ Contrôler la pression
⁄ Filtre de l´élément thermostatique en-
crassé ⁄ Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
⁄ Joint-filtre de douchette encrassé ⁄ Nettoyer le joint-filtre entre la dou-
chette et le flexible
⁄ Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet fermé
⁄ Clapet anti-retour encrassé ou défec-
tueux ⁄ Nettoyer le clapet anti-retour ou le
changer éventuellement
⁄ La température à la sortie ne
correspond pas à la température de
réglage
⁄ Le thermostat n´a pas été réglé ⁄ Régler le thermostat
⁄ Température d'eau chaude trop basse,
pas d´eau froide ⁄ Augmenter la température d´eau chaude entre 42ºC et 65ºC
⁄ Le réglage de la température n´est
pas possible ⁄ L´élément thermostatique est encrassé ou entartré ⁄ Nettoyer l´élément thermostatique ou le changez éventuellement
⁄ La pièce de base a une alimentation in-
versée (l´eau froide doit être à droite
et l´eau chaude à gauche) ou elle est
montée à l´envers
⁄ Montez le bloc de fonction à 180º
⁄ Bouton à pression du verrouillage de
sécurité défectueux ⁄ Ressort défectueux
⁄ Bouton à pression entartré
⁄ Nettoyer le ressort ou bien le bouton à
pression, le changer éventuellement
⁄ Fonctionnement de la poignée difficile ⁄ Select robinet d’arrêt DN9 d´arrêt dé-
fectueux ⁄ Changez le Select robinet d’arrêt DN9
⁄ La douchette ou le bec verseur goutte ⁄ Select robinet d’arrêt DN9 d´arrêt dé-
fectueux ⁄ Changez le Select robinet d’arrêt DN9
⁄ Bouton impossible à actionner ou
sans réaction ⁄ La sécurité de la vanne d'arrêt n'a pas été retirée ⁄ Retirer la sécurité de la vanne d'arrêt (voir pages 65, Fig. 17)
⁄ Bouton coincé, grippé ⁄ Joint dégraissé ⁄ Graisser le joint
⁄ Le bouton ne tient pas ⁄ Raccourcissement incorrect de l'adap-
tateur Select ⁄ Raccourcir l'adaptateur Select confor- mément à la figure 7 et le monter
(voir pages 63)
⁄ Enfoncer complètement le bouton dans
la rosette, puis monter la rosette

06

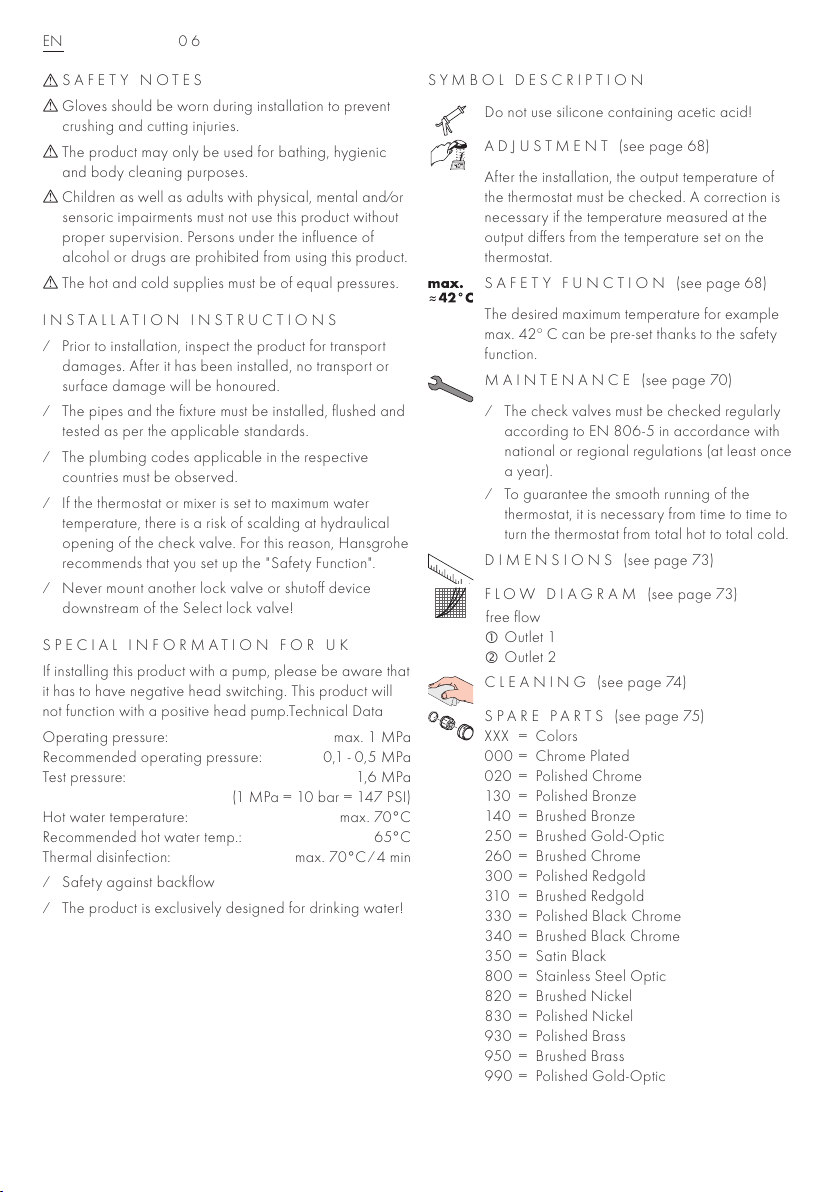

EN
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and⁄or
sensoric impairments must not use this product without
proper supervision. Persons under the influence of
alcohol or drugs are prohibited from using this product.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective
countries must be observed.
⁄ If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason, Hansgrohe
recommends that you set up the "Safety Function".
⁄ Never mount another lock valve or shutoff device
downstream of the Select lock valve!
SPECIAL INFORMATION FOR UK
If installing this product with a pump, please be aware that
it has to have negative head switching. This product will
not function with a positive head pump.Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
⁄ Safety against backflow
⁄ The product is exclusively designed for drinking water!
SYMBOL DESCRIPTION
Do not use silicone containing acetic acid!
ADJUSTMENT (see page 68)
After the installation, the output temperature of
the thermostat must be checked. A correction is
necessary if the temperature measured at the
output differs from the temperature set on the
thermostat.
SAFETY FUNCTION (see page 68)
The desired maximum temperature for example
max. 42º C can be pre-set thanks to the safety
function.
MAINTENANCE (see page 70)
⁄ The check valves must be checked regularly
according to EN 806-5 in accordance with
national or regional regulations (at least once
a year).
⁄ To guarantee the smooth running of the
thermostat, it is necessary from time to time to
turn the thermostat from total hot to total cold.
DIMENSIONS (see page 73)
FLOW DIAGRAM (see page 73)
free flow
 Outlet 1
 Outlet 2
CLEANING (see page 74)
SPARE PARTS (see page 75)
XXX = Colors
000 = Chrome Plated
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
350 = Satin Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic

07 EN
ASSEMBLY (see page 62)
SPECIAL ACCESSORIES
(see page 75)
order as an extra
⁄ extension 25 mm #13595000
⁄ Extension Set 22 mm (when wall is not deep
enough) #98860XXX, #97407XXX,
13596XXX
⁄ levelling set 1° #95521000
⁄ nut + flange #92696000
OPERATION (see page 72)
Minor leaking may occur briefly during initial
commissioning and interruption⁄restart of the
water supply.
TEST CERTIFICATE (see page 76)
+
FAULT CAUSE REMEDY
⁄ Insufficient water ⁄ Supply pressure inadequate ⁄ Check water pressure (If a pump has
been installed check to see if the pump
is working).
⁄ Regulator filter dirty ⁄ Clean filter in front of the mixer and on
the MTC-thermo cartridge
⁄ Shower filter seal dirty ⁄ Clean filter seal between shower and
hose
⁄ Crossflow, hot water being forced into
cold water pipe, or vice versa, when
mixer is closed
⁄ Backflow preventers dirty or leaking ⁄ Clean backflow preventers, exchange
if necessary
⁄ Spout temperature does not
correspond with temperature set ⁄ Thermostat has not been adjusted ⁄ Adjust thermostat
⁄ Hot water temperature too low ⁄ Increase hot water temperature to
42 ºC to 65 ºC
⁄ Temperature regulation not possible ⁄ Temperature regulator dirty or calcified ⁄ Clean temperature regulator, ex-
change if necessary
⁄ For new installations: basic body incor-
rectly connected (should be: cold right,
hot left) or installed with 180º rotation
⁄ Install function block turned through
180º
⁄ Safety stop button not operating ⁄ Spring defective
⁄ Button calcified
⁄ Clean spring and⁄or button, exchange
if necessary
⁄ Valve stiff ⁄ Select stop valve DN9 damaged ⁄ Exchange Select stop valve DN9
⁄ Shower or spout dripping ⁄ Select stop valve DN9 damaged ⁄ Exchange Select stop valve DN9
⁄ Pushbutton cannot be actuated or is
without function ⁄ Safety guard of isolating valve has not been removed ⁄ Remove safety guard from isolating valve (see page 65, Fig. 17)
⁄ Pushbutton is jammed or stiff ⁄ Seal needs greasing ⁄ Grease the seal
⁄ Pushbutton does not snap in ⁄ Select Adapter incorrectly trimmed ⁄ Trim and mount Select Adapter accord-
ing to Fig. 7 (see page 63)
⁄ First, fully press the pushbutton down
into the rosette; then, mount the rosette

08

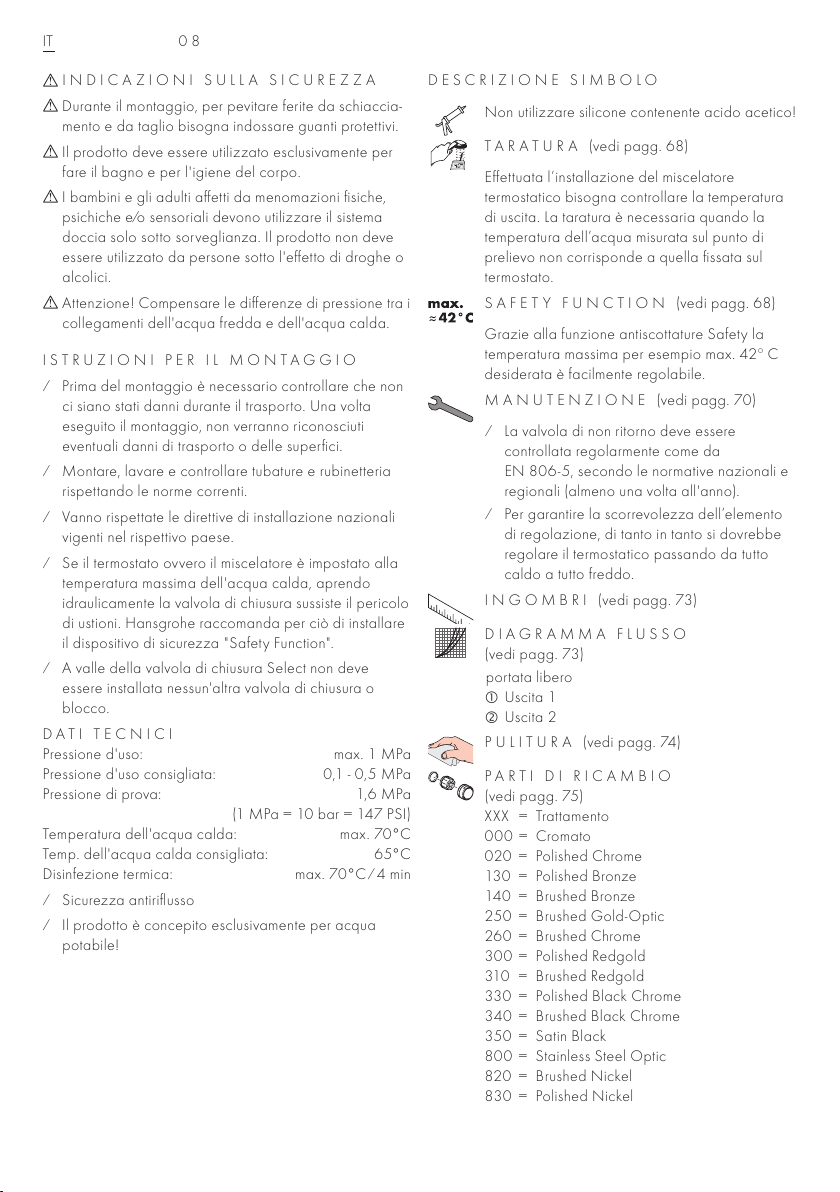

IT
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e⁄o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o
alcolici.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
⁄ Se il termostato ovvero il miscelatore è impostato alla
temperatura massima dell'acqua calda, aprendo
idraulicamente la valvola di chiusura sussiste il pericolo
di ustioni. Hansgrohe raccomanda per ciò di installare
il dispositivo di sicurezza "Safety Function".
⁄ A valle della valvola di chiusura Select non deve
essere installata nessun'altra valvola di chiusura o
blocco.
DATI TECNICI
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
⁄ Sicurezza antiriflusso
⁄ Il prodotto è concepito esclusivamente per acqua
potabile!
DESCRIZIONE SIMBOLO
Non utilizzare silicone contenente acido acetico!
TARATURA (vedi pagg. 68)
Effettuata l’installazione del miscelatore
termostatico bisogna controllare la temperatura
di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di
prelievo non corrisponde a quella fissata sul
termostato.
SAFETY FUNCTION (vedi pagg. 68)
Grazie alla funzione antiscottature Safety la
temperatura massima per esempio max. 42º C
desiderata è facilmente regolabile.
MANUTENZIONE (vedi pagg. 70)
⁄ La valvola di non ritorno deve essere
controllata regolarmente come da
EN 806-5, secondo le normative nazionali e
regionali (almeno una volta all'anno).
⁄ Per garantire la scorrevolezza dell’elemento
di regolazione, di tanto in tanto si dovrebbe
regolare il termostatico passando da tutto
caldo a tutto freddo.
INGOMBRI (vedi pagg. 73)
DIAGRAMMA FLUSSO
(vedi pagg. 73)
portata libero
 Uscita 1
 Uscita 2
PULITURA (vedi pagg. 74)
PARTI DI RICAMBIO
(vedi pagg. 75)
XXX = Trattamento
000 = Cromato
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
350 = Satin Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel

09 IT
MONTAGGIO (vedi pagg. 62)
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
ACCESSORI SPECIALI
(vedi pagg. 75)
non contenuto nel volume di fornitura
⁄ Prolunga 25 mm #13595000
⁄ Prolunga 22 mm x set esterno (in caso di
incasso troppo esterno al muro) #98860XXX,
#97407XXX, 13596XXX
⁄ Elemento per la regolazione in altezza 1°
#95521000
⁄ ghiera di fissaggio + cappuccio #92696000
PROCEDURA (vedi pagg. 72)
Alla prima messa in funzione e dopo aver chiuso
e aperto l'alimentazione dell'acqua potrebbe
fuoriuscire minimamente dell'acqua per breve
tempo.
SEGNO DI VERIFICA
(vedi pagg. 76)
+
PROBLEMA POSSIBILE CAUSA RIMEDIO
⁄ Scarsità d'acqua ⁄ Pressione di erogazione insufficiente ⁄ Provare la pressione di erogazione
⁄ Filtro dell'unità di regolazione sporco ⁄ Pulire⁄sostituire i filtri
⁄ Guarnizione del filtro della doccia
sporca ⁄ Pulire la guarnizione del filtro tra doc- cia e flessibile
⁄ Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
⁄ Antiriflusso sporco o non ermetico ⁄ Pulire o sostituire l'antiriflusso
⁄ La temperatura di erogazione diversa
da quella impostata ⁄ Il termostatico non è stato regolato ⁄ Regolare il termostatico
⁄ Temperatura dell'acqua calda ⁄ Aumentare la temperatura acqua cal-
da tra 42 ºC e 65 ºC
⁄ Impossibile la regolazione temperatu-
ra ⁄ Elemento termostatico sporco o con
depositi calcarei ⁄ Pulire o sostituire l'unità di regolazione
⁄ In caso di nuova installazione - colle-
gato male il termostatico (deve essere:
acqua fredda a destra e calda a sini-
stra) o installato ruotato di 180º
⁄ Ruotare di 180º l'unita' di regolazione
⁄ Tasto antiscottatura non funzionante ⁄ Molla difettosa
⁄ Tasto con depositi calcarei
⁄ Pulire o sostituire la molla o il tasto
⁄ Rubinetto duro ⁄ Select rubinetto d'arresto DN9 dan-
neggiato ⁄ sostituire il Select rubinetto d'arresto
DN9
⁄ Doccia ⁄ scarico gocciola ⁄ Select rubinetto d'arresto DN9 dan-
neggiato ⁄ sostituire il Select rubinetto d'arresto
DN9
⁄ Il tasto non si lascia azionare ovvero
è senza funzione ⁄ La sicura della valvola di chiusura non è stata rimossa ⁄ Rimuovere la sicura dalla valvola di chiusura (vedi pagg. 65, Fig. 17)
⁄ Il tasto è bloccato, non è scorrevole ⁄ Guarnizione non più imgrassata ⁄ Ingrassare la guarnizione
⁄ Il tasto non tiene ⁄ Adattatore Select accorciato sbagliato ⁄ Accorciare e montare l’adattatore Se-
lect come mostrato in Figura 7
(vedi pagg. 63)
⁄ Premere per prima il tasto completa-
mente nella rosetta e infine montare la
rosetta

10
ES
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y⁄o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
⁄ Si el termostato o el mezclador están ajustados a la
temperatura máxima de agua caliente, al abrir la
válvula de cierre hidráulicamente se pueden sufrir
quemaduras. Por esa razón, Hansgrohe recomienda el
dispositivo "Safety Function".
⁄ Tras la válvula de cierre Select no se puede instalar
ninguna otra válvula de cierre o retención.
DATOS TÉCNICOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
⁄ Seguro contra el retorno
⁄ El producto ha sido concebido exclusivamente para
agua potable.
DESCRIPCIÓN DE SÍMBOLOS
No utilizar silicona que contiene ácido acético!
AJUSTE (ver página 68)
Después del montaje deberá comprobarse la
temperatura del agua del termostato, en la salida
del caño. Una corrección se efectuará siempre y
cuando la temperatura del agua tomada a la
salida del caño, no corresponda con la indicada
en el volante del termostato.
SAFETY FUNCTION (ver página 68)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
MANTENIMIENTO (ver página 70)
⁄ Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
EN 806-5, en acuerdo con las regulaciones
nacionales o regionales (una vez al año, por
lo menos).
⁄ Para garantizar el funcionamiento duradero
del termostato, el mando del mismo debería
girarse de vez en cuando del extremo frío al
extremo caliente.
DIMENSIONES (ver página 73)
DIAGRAMA DE CIRCULACIÓN
(ver página 73)
caudal libre
 Salida 1
 Salida 2
LIMPIAR (ver página 74)
REPUESTOS (ver página 75)
XXX = Acabados
000 = Cromado
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
350 = Satin Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel

11 ES

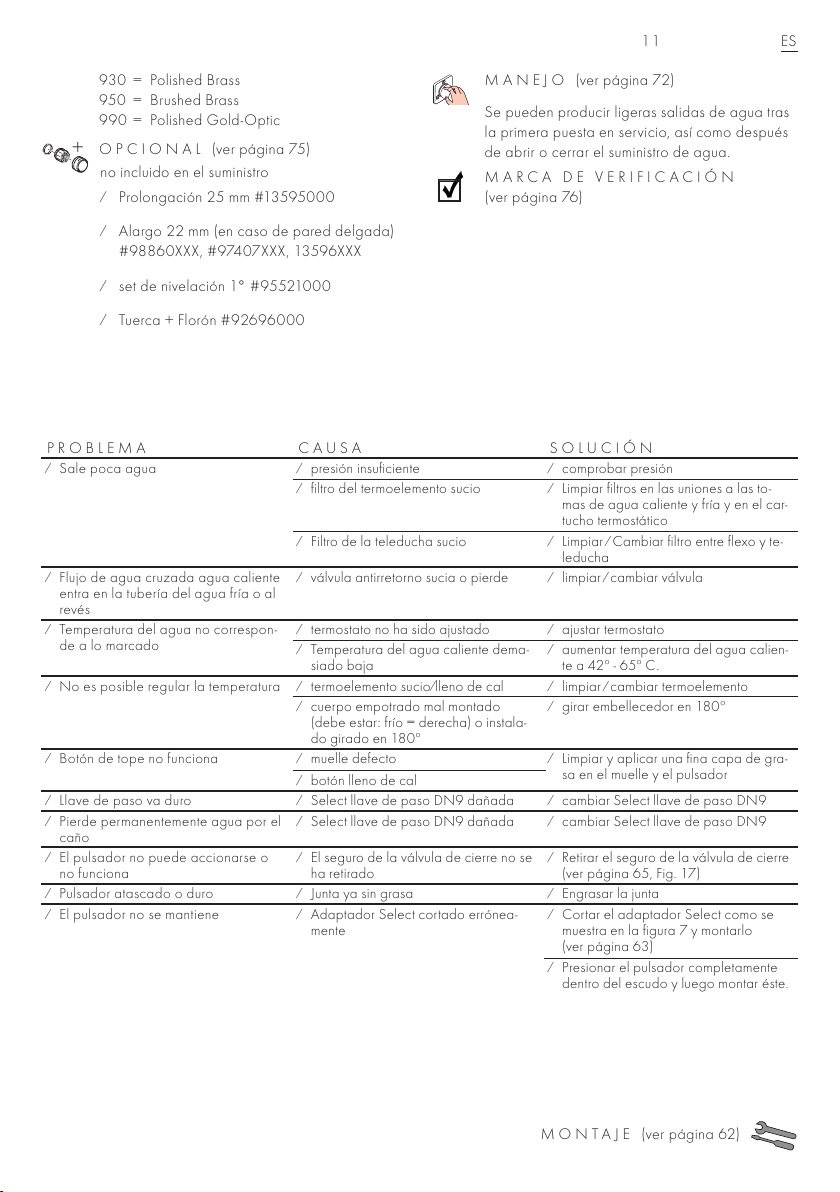

MONTAJE (ver página 62)
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
OPCIONAL (ver página 75)
no incluido en el suministro
⁄ Prolongación 25 mm #13595000
⁄ Alargo 22 mm (en caso de pared delgada)
#98860XXX, #97407XXX, 13596XXX
⁄ set de nivelación 1° #95521000
⁄ Tuerca + Florón #92696000
MANEJO (ver página 72)
Se pueden producir ligeras salidas de agua tras
la primera puesta en servicio, así como después
de abrir o cerrar el suministro de agua.
MARCA DE VERIFICACIÓN
(ver página 76)
+
PROBLEMA CAUSA SOLUCIÓN
⁄ Sale poca agua ⁄ presión insuficiente ⁄ comprobar presión
⁄ filtro del termoelemento sucio ⁄ Limpiar filtros en las uniones a las to-
mas de agua caliente y fría y en el car-
tucho termostático
⁄ Filtro de la teleducha sucio ⁄ Limpiar ⁄ Cambiar filtro entre flexo y te-
leducha
⁄ Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o al
revés
⁄ válvula antirretorno sucia o pierde ⁄ limpiar ⁄ cambiar válvula
⁄ Temperatura del agua no correspon-
de a lo marcado ⁄ termostato no ha sido ajustado ⁄ ajustar termostato
⁄ Temperatura del agua caliente dema-
siado baja ⁄ aumentar temperatura del agua calien- te a 42º - 65º C.
⁄ No es posible regular la temperatura ⁄ termoelemento sucio⁄lleno de cal ⁄ limpiar ⁄ cambiar termoelemento
⁄ cuerpo empotrado mal montado
(debe estar: frío = derecha) o instala-
do girado en 180º
⁄ girar embellecedor en 180º
⁄ Botón de tope no funciona ⁄ muelle defecto
⁄ botón lleno de cal
⁄ Limpiar y aplicar una fina capa de gra-
sa en el muelle y el pulsador
⁄ Llave de paso va duro ⁄ Select llave de paso DN9 dañada ⁄ cambiar Select llave de paso DN9
⁄ Pierde permanentemente agua por el
caño ⁄ Select llave de paso DN9 dañada ⁄ cambiar Select llave de paso DN9
⁄ El pulsador no puede accionarse o
no funciona ⁄ El seguro de la válvula de cierre no se ha retirado ⁄ Retirar el seguro de la válvula de cierre (ver página 65, Fig. 17)
⁄ Pulsador atascado o duro ⁄ Junta ya sin grasa ⁄ Engrasar la junta
⁄ El pulsador no se mantiene ⁄ Adaptador Select cortado errónea-
mente ⁄ Cortar el adaptador Select como se
muestra en la figura 7 y montarlo
(ver página 63)
⁄ Presionar el pulsador completamente
dentro del escudo y luego montar éste.

12
NL
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke
en⁄of sensorische beperkingen mogen het douchesys-
teem niet zonder toezicht gebruiken. Personen onder
invloed van alcohol of drugs mogen het douchesys-
teem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
⁄ Als de thermostaat c.q. mengkraan ingesteld is op de
maximale warmwatertemperatuur, kunnen door de
hydraulische opening van de afsluiter brandwonden
ontstaan. Hansgrohe raadt daarom aan om de "Safety
Function" in te stellen.
⁄ Na de Select-afsluitklep mag geen andere afsluitklep
of afdekking geïnstalleerd worden.
TECHNISCHE GEGEVENS
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
⁄ Beveiligd tegen terugstromen
⁄ Het product is uitsluitend ontworpen voor drinkwater!
SYMBOOLBESCHRIJVING
Gebruik geen zuurhoudende silicone!
INSTELLEN (zie blz. 68)
Na montage dient de uitstroomtemperatuur van
de thermostaat gecontroleerd te worden. Een
correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de
thermostaat ingestelde temperatuur.
SAFETY FUNCTION (zie blz. 68)
Dankzijd de Safety Function kan de gewenste
maximale temperatuur van bijv. max. 42º C van
te voren worden ingesteld.
ONDERHOUD (zie blz. 70)
⁄ Keerkleppen moeten volgens EN 806-5
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar)
⁄ Om het soepel lopen van de regeleenheid te
garanderen moet de thermostaat van tijd tot
tijd op heel koud en heel warm worden
ingesteld.
MATEN (zie blz. 73)
DOORSTROOMDIAGRAM
(zie blz. 73)
vrije doorstroom
 Uitgang 1
 Uitgang 2
REINIGEN (zie blz. 74)
SERVICE ONDERDELEN
(zie blz. 75)
XXX = Kleuren
000 = Verchroomd
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
350 = Satin Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass

13 NL
MONTAGE (zie blz. 62)
950 = Brushed Brass
990 = Polished Gold-Optic
TOEBEHOREN (zie blz. 75)
behoort niet tot het leveringspakket
⁄ Verlengstuk 25 mm #13595000
⁄ verlengset 22 mm (bij geringe inbouwdiepte)
#98860XXX, #97407XXX, 13596XXX
⁄ nivelleerset 1° #95521000
⁄ moer + afdekkap #92696000
BEDIENING (zie blz. 72)
Bij het eerste gebruik en na het dicht- en opnieuw
opendraaien van de watervoorziening kann kort
een kleine hoeveelheid water ontsnappen.
KEURMERK (zie blz. 76)
+
STORING OORZAAK OPLOSSING
⁄ Weinig water ⁄ Druk te laag ⁄ Druk controleren
⁄ Vuilzeef van thermo-element verstopt ⁄ Vuilvangzeefjes en zeefjes van rege-
leenheid reinigen
⁄ Zeefdichting handdouche verstopt ⁄ Zeefdichting handdouche reinigen
⁄ Kruisstroom, warm water stroomt in
gesloten toestand in koud water
leiding of omgekeerd
⁄ Terugslagkleppen vervuild of defect ⁄ Terugslagkleppen reinigen dan wel uit-
wisselen
⁄ Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen ⁄ Thermostaat niet ingesteld ⁄ Thermostaat instellen
⁄ Temperatuur van warm water te laag ⁄ Warmwater toevoer verhogen min.
42ºC naar 65ºC
⁄ Temperatuur niet regelbaar ⁄ Thermo-element vervuild of verkalkt ⁄ Thermo-element reinigen dan wel uit-
wisselen
⁄ Bij nieuwe installaties: basisgarnituur
verkeerd aangesloten (moet zijn koud
rechts en warm links) of 180º gedraaid
gemonteerd
⁄ Functieblok 180º draaien
⁄ Safety Stop knop op thermostaat-
greep functioneert niet ⁄ Veer defect
⁄ Drukknop verkalkt
⁄ Veer en⁄of drukknop reinigen dan wel
uitwisselen
⁄ Kraan draait zwaar ⁄ Select inbouwstopkranen DN9 be-
schadigd ⁄ Select inbouwstopkranen DN9 uitwis- selen
⁄ Douche⁄uitloop lekt ⁄ Select inbouwstopkranen DN9 be-
schadigd ⁄ Select inbouwstopkranen DN9 uitwis- selen
⁄ Schakelaar kan niet bediend worden
c.q. heeft geen functie ⁄ Zekering van de afsluitklep werd niet verwijderd ⁄ Verwijder zekering van de afsluitklep (zie blz. 65, Afb. 17)
⁄ Schakelaar klemt, is stroef ⁄ Afdichting niet meer ingevet ⁄ Afdichting invetten
⁄ Schakelaar blijft niet zitten ⁄ Select-adapter verkeerd ingekort ⁄ Select-adapter volgens afbeelding 7
inkorten en monteren (zie blz. 63)
⁄ Schakelaar eerst volledig in de rozet
drukken en vervolgens de rozet monte-
ren

14
DK
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og ⁄ eller
sensoriske begrænsninger må ikke bruge brusersyste-
met uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
⁄ Hvis termostaten hhv. blanderen er indstillet til maksimal
varmtvandtemperatur, er der fare for skoldninger hvis
spærreventilen åbnes. Hansgrohe anbefaler derfor
indretningen af "Safety Function".
⁄ Efter Select-stopventilen må der ikke installeres en
stopventil mere eller en afspærring
TEKNISKE DATA
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
⁄ Med indbygget kontraventil
⁄ Produktet er udelukkende beregnet til drikkevand!
SYMBOLBESKRIVELSE
Der må ikke benyttes eddikesyreholdig silikone!
FORINDSTILLING (se s. 68)
Efter monteringen skal termostatens udløbstempe-
ratur kontrolleres. Såfremt den målte vandtempe-
ratur afviger fra den på termostaten viste
forindstilling er en korrigering af skalagrebet
nødvendig.
SAFETY FUNCTION (se s. 68)
Takket være Safety varmtvands-begrænsningen
kan maksimaltemperaturen forudindstilles
eksempel max. 42º C.
SERVICE (se s. 70)
⁄ Ifølge EN 806-5 skal gennmestrømningsbe-
grænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang
om året).
⁄ For at sikre optimal funktion af termostaten,
bør termostaten fra tid til anden motioneres
(stilles skiftevis helt varm og helt kold).
MÅLENE (se s. 73)
GENNEMSTRØMNINGSDIAGRAM
(se s. 73)
fri gennemstrømning
 Afgang 1
 Afgang 2
RENGØRING (se s. 74)
RESERVEDELE (se s. 75)
XXX = Overflade
000 = Krom
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
350 = Satin Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic

15 DK
MONTERING (se s. 62)
SPECIALTILBEHØR (se s. 75)
ikke med i leveringsomfang
⁄ Forlængersæt 25 mm #13595000
⁄ Forlænger 22 mm (ved for stor indbygnings-
dybde) #98860XXX, #97407XXX, 13596XXX
⁄ Nivelleringsæt 1° #95521000
⁄ Møtrik + Dækskive #92696000
BRUGSANVISNING (se s. 72)
Under den første ibrugtagning og efterslukning ⁄
tænding for vandforsyningen kan lidt vand
strømme ud i kort tid.
GODKENDELSE (se s. 76)
+
FEJL ÅRSAG HJÆLP
⁄ For lidt vand ⁄ Forsyningstrykket er ikke højt nok ⁄ Afprøv forsyningstrykket
⁄ Smudsfangsien er snavset ⁄ Rengør smudsfangsi foran termsotaten
og på termostatelementet
⁄ Sien mellem bruser og slange er snav-
set ⁄ Rengør sien mellem bruser og slange
⁄ Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt ⁄ Kontraventilen er snavset eller utæt. ⁄ Rengør kontraventilen eller udskift den evt.
⁄ Udløbstemperaturen stemmer ikke
overens med den indstillede
temperatur
⁄ Termostaten er ikke justeret ⁄ Juster termostatenI
⁄ For lav varmtvands-temperatur ⁄ Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
⁄ Temperaturregulering ikke mulig ⁄ Termostatelementet er snavset eller til-
kalket ⁄ Rengør termostat-elementet eller udskift
det evt.
⁄ Ved ny-installation er vandtilslutningen
forbyttet (skal være koldt til højre -
varmt til venstre eller også er grund-
kroppen drejet 180º)
⁄ Vend indbygningsdelen 180º
⁄ Sikkerhedsspærren er ude af funktion ⁄ Defekt fjeder
⁄ Trykknappen tilkalket
⁄ Rengør fjeder og trykknap eller udskift
delene
⁄ Ventilen går trægt ⁄ Beskadiget Select afspærrings-ventil
DN9 ⁄ Udskift Select afspærrings-ventil DN9
⁄ Bruser⁄kartud drypper ⁄ Beskadiget Select afspærrings-ventil
DN9 ⁄ Udskift Select afspærrings-ventil DN9
⁄ Knap kan ikke trykkes hhv. er uden
funktion ⁄ Sikringen blev ikke fjernet fra spærre-
ventilen ⁄ Fjern sikringen fra spærreventilen
(se s. 65, Fig. 17)
⁄ Trykknap sidder fast, er ikke let
gængeligt ⁄ Tætning ikke længere smøret ⁄ Smør tætningen
⁄ Knap holder ikke ⁄ Select-adapt er afkortet forkert ⁄ Afkort Select-adapter iht. billede 7, og
montér den (se s. 63)
⁄ Tryk først knappen helt ind i rosetten,
og montér herefter rosetten.

16
PT
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras, mentais
e⁄ou sensoriais não podem utilizar o sistema de duche
sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o
sistema de duche.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
⁄ Existe o perigo de queimaduras na abertura hidráulica
da válvula de retenção, se o termóstato ou a
misturadora estiverem ajustados na temperatura
máxima da água quente. Assim sendo, a Hansgrohe
recomenda a instalação da "Safety Function".
⁄ Depois da válvula de retenção "Select" não pode ser
instalada mais nenhuma válvula de retenção ou um
bloqueio.
DADOS TÉCNICOS
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
⁄ Função anti-retorno e anti-vácuo
⁄ Este produto foi única e exclusivamente concebido
para água potável!
DESCRIÇÃO DO SÍMBOLO
Não utilizar silicone que contenha ácido
acético!
AFINAÇÃO (ver página 68)
É necessária correcção se a temperatura medida
no ponto de saída diferir da temperatura
marcada na escala.
SAFETY FUNCTION (ver página 68)
Graças à função de segurança pode-se regular
a temperatura máxima por exemplo max. 42ºC.
MANUTENÇÃO (ver página 70)
⁄ As válvulas anti-retorno devem ser verificadas
regularmente de acordo com a EN 806-5
segundo os regulamentos nacionais ou
regionais (pelo menos uma vez por ano).
⁄ Para garantir um funcionamento suave do
elemento termostático é necessário de vez em
quando rodar totalmente o manípulo da
termostática da posição quente para a fria.
MEDIDAS (ver página 73)
FLUXOGRAMA (ver página 73)
caudal livre
 Saída 1
 Saída 2
LIMPEZA (ver página 74)
PEÇAS DE SUBSTITUIÇÃO
(ver página 75)
XXX = Acabamentos
000 = Cromado
020 = Polished Chrome
130 = Polished Bronze
140 = Brushed Bronze
250 = Brushed Gold-Optic
260 = Brushed Chrome
300 = Polished Redgold
310 = Brushed Redgold
330 = Polished Black Chrome
340 = Brushed Black Chrome
350 = Satin Black
800 = Stainless Steel Optic
820 = Brushed Nickel
830 = Polished Nickel
930 = Polished Brass
950 = Brushed Brass
990 = Polished Gold-Optic
