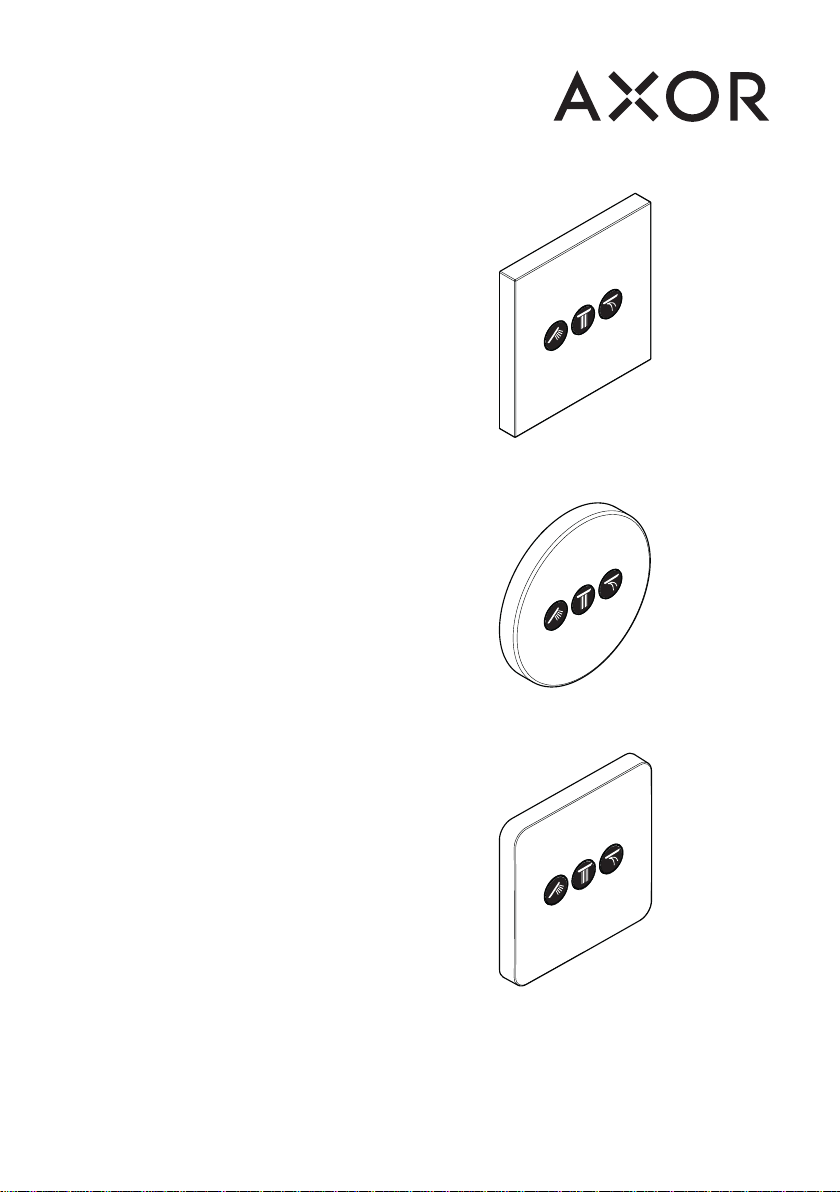

Axor ShowerSelect Square 36717 Series User manual

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 14
FI ⁄ Käyttöohje ⁄ Asennusohje 15
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 16
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 17
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 18
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 19
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 20
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 21
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 22
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 23
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 24
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 25
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 26
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 27
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 28
AR ⁄ ⁄29
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 30
JP ⁄ 取扱説明書 ⁄ 施工説明書 32
Lesezeichen
Deutsch 02
Français 03
English 04
Italiano 05
Español 06
Nederlands 07
Dansk 08
Português 09
Polski 10
Č e s k y 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
日本語 32
AXOR ShowerSelect Soft Cube
36773XXX
AXOR ShowerSelect Round
36727XXX
AXOR ShowerSelect Square
36717XXX

02
MONTAGE (siehe Seite 33)
DE
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und ⁄ oder sensorischen Einschränkungen dürfen das
Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das
Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
⁄ Dem Unterputz-Ventil für 3 Verbraucher darf keine
Absperrung vorgeschaltet sein (z. B. Einhebelmischer)!
⁄ Ist der Thermostat bzw. Mischer auf maximale
Warmwassertemperatur eingestellt, kann es durch die
hydraulische Öffnung des Absperrventils zu Verbrühun-
gen kommen. Hansgrohe empfiehlt daher die
Einrichtung der "Safety Function".
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
SYMBOLERKLÄRUNG
Kein essigsäurehaltiges Silikon verwenden!
MASSE (siehe Seite 39)
DURCHFLUSSDIAGRAMM
(siehe Seite 40)
SERVICETEILE (siehe Seite 42)
SONDERZUBEHÖR
(siehe Seite 38 + 43)
nicht im Lieferumfang enthalten
REINIGUNG (siehe Seite 44)
BEDIENUNG (siehe Seite 41)
PRÜFZEICHEN (siehe Seite 43)
+
STÖRUNG URSACHE ABHILFE
⁄ Ventil schwergängig ⁄ Select Absperrventil DN9 beschädigt ⁄ Select Absperrventil DN9 austauschen
⁄ Brause oder Auslauf tropft ⁄ Select Absperrventil DN9 beschädigt ⁄ Select Absperrventil DN9 austauschen
⁄ Taster lässt sich nicht betätigen bzw.
ist ohne Funktion ⁄ Sicherung vom Absperrventil wurde nicht entfernt ⁄ Sicherung vom Absperrventil entfernen
⁄ Taster klemmt, ist schwergängig ⁄ Dichtung nicht mehr gefettet ⁄ Dichtung fetten
⁄ Taster hält nicht ⁄ Select-Adapter fehlerhaft gekürzt ⁄ Select-Adapter entsprechend Bild 7
kürzen und montieren
(siehe Seite 34 + 37)
⁄ Taster erst vollständig in Rosette eindrü-
cken und anschließend Rosette montie-
ren

03
MONTAGE (voir pages 33)
FR
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant des
insuffisantes physiques, psychiques et⁄ou motoriques
d'utiliser la douche sans surveillance. De même, il est
interdit à des personnes sous influence d'alcool ou de
drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
⁄ Aucun robinet d'arrêt (p.ex. mitigeur) doit être installé
en amont du robinet encastré 3 sorties !
⁄ Si le thermostat ou le mélangeur est réglé sur la
température maximale d'eau chaude, l'ouverture
hydraulique de la vanne d'arrêt risque d'être à l'origine
d'ébouillantages. C'est la raison pour laquelle
Hansgrohe recommande de recourir à la fonction de
sécurité « Safety Function ».
INFORMATIONS TECHNIQUES
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Le produit est exclusivement conçu pour de l'eau potable!
DESCRIPTION DU SYMBOLE
Ne pas utiliser de silicone contenant de l'acide
acétique!
DIMENSIONS (voir pages 39)
DIAGRAMME DU DÉBIT
(voir pages 40)
PIÈCES DÉTACHÉES (voir pages 42)
ACCESSOIRES EN OPTION
(voir pages 38 + 43)
ne fait pas partie de la fourniture
NETTOYAGE (voir pages 44)
INSTRUCTIONS DE SERVICE
(voir pages 41)
CLASSIFICATION ACOUSTIQUE
ET DÉBIT (voir pages 43)
+
DYSFONCTIONNEMENT ORIGINE SOLUTION
⁄ Fonctionnement de la poignée difficile ⁄ Select robinet d’arrêt DN9 d´arrêt dé-
fectueux ⁄ Changez le Select robinet d’arrêt DN9
⁄ La douchette ou le bec verseur goutte ⁄ Select robinet d’arrêt DN9 d´arrêt dé-
fectueux ⁄ Changez le Select robinet d’arrêt DN9
⁄ Bouton impossible à actionner ou
sans réaction ⁄ La sécurité de la vanne d'arrêt n'a pas été retirée ⁄ Retirer la sécurité de la vanne d'arrêt
⁄ Bouton coincé, grippé ⁄ Joint dégraissé ⁄ Graisser le joint
⁄ Le bouton ne tient pas ⁄ Raccourcissement incorrect de l'adap-
tateur Select ⁄ Raccourcir l'adaptateur Select confor- mément à la figure 7 et le monter
(voir pages 34 + 37)
⁄ Enfoncer complètement le bouton dans
la rosette, puis monter la rosette

04
ASSEMBLY (see page 33)
EN
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and⁄or
sensoric impairments must not use this product without
proper supervision. Persons under the influence of
alcohol or drugs are prohibited from using this product.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective
countries must be observed.
⁄ It is not permitted to install a shutoff device (f.e. a
single-lever mixer) upstream of the built-in valve for
3 consumers!
⁄ If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason, Hansgrohe
recommends that you set up the "Safety Function".
TECHNICAL DATA
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
The product is exclusively designed for drinking water!
SYMBOL DESCRIPTION
Do not use silicone containing acetic acid!
DIMENSIONS (see page 39)
FLOW DIAGRAM (see page 40)
SPARE PARTS (see page 42)
SPECIAL ACCESSORIES
(see page 38 + 43)
order as an extra
CLEANING (see page 44)
OPERATION (see page 41)
TEST CERTIFICATE (see page 43)
+
FAULT CAUSE REMEDY
⁄ Valve stiff ⁄ Select stop valve DN9 damaged ⁄ Exchange Select stop valve DN9
⁄ Shower or spout dripping ⁄ Select stop valve DN9 damaged ⁄ Exchange Select stop valve DN9
⁄ Pushbutton cannot be actuated or is
without function ⁄ Safety guard of isolating valve has not been removed ⁄ Remove safety guard from isolating valve
⁄ Pushbutton is jammed or stiff ⁄ Seal needs greasing ⁄ Grease the seal
⁄ Pushbutton does not snap in ⁄ Select Adapter incorrectly trimmed ⁄ Trim and mount Select Adapter accord-
ing to Fig. 7 (see page 34 + 37)
⁄ First, fully press the pushbutton down
into the rosette; then, mount the rosette

05
MONTAGGIO (vedi pagg. 33)
IT
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e⁄o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o
alcolici.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
⁄ Non collegare nessun blocco a monte della valvola
sotto-intonaco per 3 utenze (ad es. miscelatore
monoleva)!
⁄ Se il termostato ovvero il miscelatore è impostato alla
temperatura massima dell'acqua calda, aprendo
idraulicamente la valvola di chiusura sussiste il pericolo
di ustioni. Hansgrohe raccomanda per ciò di installare
il dispositivo di sicurezza "Safety Function".
DATI TECNICI
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
DESCRIZIONE SIMBOLO
Non utilizzare silicone contenente acido acetico!
INGOMBRI (vedi pagg. 39)
DIAGRAMMA FLUSSO
(vedi pagg. 40)
PARTI DI RICAMBIO
(vedi pagg. 42)
ACCESSORI SPECIALI
(vedi pagg. 38 + 43)
non contenuto nel volume di fornitura
PULITURA (vedi pagg. 44)
PROCEDURA (vedi pagg. 41)
SEGNO DI VERIFICA
(vedi pagg. 43)
+
PROBLEMA POSSIBILE CAUSA RIMEDIO
⁄ Rubinetto duro ⁄ Select rubinetto d'arresto DN9 dan-
neggiato ⁄ sostituire il Select rubinetto d'arresto
DN9
⁄ Doccia ⁄ scarico gocciola ⁄ Select rubinetto d'arresto DN9 dan-
neggiato ⁄ sostituire il Select rubinetto d'arresto
DN9
⁄ Il tasto non si lascia azionare ovvero
è senza funzione ⁄ La sicura della valvola di chiusura non è stata rimossa ⁄ Rimuovere la sicura dalla valvola di chiusura
⁄ Il tasto è bloccato, non è scorrevole ⁄ Guarnizione non più imgrassata ⁄ Ingrassare la guarnizione
⁄ Il tasto non tiene ⁄ Adattatore Select accorciato sbagliato ⁄ Accorciare e montare l’adattatore Se-
lect come mostrato in Figura 7
(vedi pagg. 34 + 37)
⁄ Premere per prima il tasto completa-
mente nella rosetta e infine montare la
rosetta

06
MONTAJE (ver página 33)
ES
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y⁄o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
⁄ ¡Antes de la válvula empotrable para 3 consumidores
no se puede conectar ningún dispositivo de bloqueo
(p. eje. grifo monomando)!
⁄ Si el termostato o el mezclador están ajustados a la
temperatura máxima de agua caliente, al abrir la
válvula de cierre hidráulicamente se pueden sufrir
quemaduras. Por esa razón, Hansgrohe recomienda el
dispositivo "Safety Function".
DATOS TÉCNICOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
El producto ha sido concebido exclusivamente para agua
potable.
DESCRIPCIÓN DE SÍMBOLOS
No utilizar silicona que contiene ácido acético!
DIMENSIONES (ver página 39)
DIAGRAMA DE CIRCULACIÓN
(ver página 40)
REPUESTOS (ver página 42)
OPCIONAL (ver página 38 + 43)
no incluido en el suministro
LIMPIAR (ver página 44)
MANEJO (ver página 41)
MARCA DE VERIFICACIÓN
(ver página 43)
+
PROBLEMA CAUSA SOLUCIÓN
⁄ Llave de paso va duro ⁄ Select llave de paso DN9 dañada ⁄ cambiar Select llave de paso DN9
⁄ Pierde permanentemente agua por el
caño ⁄ Select llave de paso DN9 dañada ⁄ cambiar Select llave de paso DN9
⁄ El pulsador no puede accionarse o
no funciona ⁄ El seguro de la válvula de cierre no se ha retirado ⁄ Retirar el seguro de la válvula de cierre
⁄ Pulsador atascado o duro ⁄ Junta ya sin grasa ⁄ Engrasar la junta
⁄ El pulsador no se mantiene ⁄ Adaptador Select cortado errónea-
mente ⁄ Cortar el adaptador Select como se
muestra en la figura 7 y montarlo
(ver página 34 + 37)
⁄ Presionar el pulsador completamente
dentro del escudo y luego montar éste.

07
MONTAGE (zie blz. 33)
NL
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke
en⁄of sensorische beperkingen mogen het douchesys-
teem niet zonder toezicht gebruiken. Personen onder
invloed van alcohol of drugs mogen het douchesys-
teem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
⁄ Voor het inbouwventiel voor 3 verbruikers mag geen
afsluiter geschakeld zijn (bv. eengreepsmengkraan)!
⁄ Als de thermostaat c.q. mengkraan ingesteld is op de
maximale warmwatertemperatuur, kunnen door de
hydraulische opening van de afsluiter brandwonden
ontstaan. Hansgrohe raadt daarom aan om de "Safety
Function" in te stellen.
TECHNISCHE GEGEVENS
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
Het product is uitsluitend ontworpen voor drinkwater!
SYMBOOLBESCHRIJVING
Gebruik geen zuurhoudende silicone!
MATEN (zie blz. 39)
DOORSTROOMDIAGRAM
(zie blz. 40)
SERVICE ONDERDELEN
(zie blz. 42)
TOEBEHOREN (zie blz. 38 + 43)
behoort niet tot het leveringspakket
REINIGEN (zie blz. 44)
BEDIENING (zie blz. 41)
KEURMERK (zie blz. 43)
+
STORING OORZAAK OPLOSSING
⁄ Kraan draait zwaar ⁄ Select inbouwstopkranen DN9 be-
schadigd ⁄ Select inbouwstopkranen DN9 uitwis- selen
⁄ Douche⁄uitloop lekt ⁄ Select inbouwstopkranen DN9 be-
schadigd ⁄ Select inbouwstopkranen DN9 uitwis- selen
⁄ Schakelaar kan niet bediend worden
c.q. heeft geen functie ⁄ Zekering van de afsluitklep werd niet verwijderd ⁄ Verwijder zekering van de afsluitklep
⁄ Schakelaar klemt, is stroef ⁄ Afdichting niet meer ingevet ⁄ Afdichting invetten
⁄ Schakelaar blijft niet zitten ⁄ Select-adapter verkeerd ingekort ⁄ Select-adapter volgens afbeelding 7
inkorten en monteren (zie blz. 34 + 37)
⁄ Schakelaar eerst volledig in de rozet
drukken en vervolgens de rozet monte-
ren

08
MONTERING (se s. 33)
DK
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og ⁄ eller
sensoriske begrænsninger må ikke bruge brusersyste-
met uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
⁄ Der må ikke indkobles en afspærring foran den skjulte
ventil for 3 forbrugere (f.eks. etgrebsbatteri)!
⁄ Hvis termostaten hhv. blanderen er indstillet til maksimal
varmtvandtemperatur, er der fare for skoldninger hvis
spærreventilen åbnes. Hansgrohe anbefaler derfor
indretningen af "Safety Function".
TEKNISKE DATA
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Produktet er udelukkende beregnet til drikkevand!
SYMBOLBESKRIVELSE
Der må ikke benyttes eddikesyreholdig silikone!
MÅLENE (se s. 39)
GENNEMSTRØMNINGSDIAGRAM
(se s. 40)
RESERVEDELE (se s. 42)
SPECIALTILBEHØR (se s. 38 + 43)
ikke med i leveringsomfang
RENGØRING (se s. 44)
BRUGSANVISNING (se s. 41)
GODKENDELSE (se s. 43)
+
FEJL ÅRSAG HJÆLP
⁄ Ventilen går trægt ⁄ Beskadiget Select afspærrings-ventil
DN9 ⁄ Udskift Select afspærrings-ventil DN9
⁄ Bruser⁄kartud drypper ⁄ Beskadiget Select afspærrings-ventil
DN9 ⁄ Udskift Select afspærrings-ventil DN9
⁄ Knap kan ikke trykkes hhv. er uden
funktion ⁄ Sikringen blev ikke fjernet fra spærre-
ventilen ⁄ Fjern sikringen fra spærreventilen
⁄ Trykknap sidder fast, er ikke let
gængeligt ⁄ Tætning ikke længere smøret ⁄ Smør tætningen
⁄ Knap holder ikke ⁄ Select-adapt er afkortet forkert ⁄ Afkort Select-adapter iht. billede 7, og
montér den (se s. 34 + 37)
⁄ Tryk først knappen helt ind i rosetten,
og montér herefter rosetten.

09
MONTAGEM (ver página 33)
PT
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras, mentais
e⁄ou sensoriais não podem utilizar o sistema de duche
sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o
sistema de duche.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
⁄ A montante da válvula embutida (para 3 consumido-
res) não pode estar conectado nenhum bloqueio (p.
ex. misturadora de monocomando)!
⁄ Existe o perigo de queimaduras na abertura hidráulica
da válvula de retenção, se o termóstato ou a
misturadora estiverem ajustados na temperatura
máxima da água quente. Assim sendo, a Hansgrohe
recomenda a instalação da "Safety Function".
DADOS TÉCNICOS
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
Este produto foi única e exclusivamente concebido para
água potável!
DESCRIÇÃO DO SÍMBOLO
Não utilizar silicone que contenha ácido
acético!
MEDIDAS (ver página 39)
FLUXOGRAMA (ver página 40)
PEÇAS DE SUBSTITUIÇÃO
(ver página 42)
ACESSÓRIOS ESPECIAIS
(ver página 38 + 43)
não incluído no volume de fornecimento
LIMPEZA (ver página 44)
FUNCIONAMENTO (ver página 41)
MARCA DE CONTROLO
(ver página 43)
+
FALHA CAUSA SOLUÇÃO
⁄ Válvula de corte perra ⁄ Select Válvula de corte DN9 danifica-
da. ⁄ Substituir Select Válvula de corte DN9
⁄ Duche⁄bica a pingar ⁄ Select Válvula de corte DN9 danifica-
da. ⁄ Substituir Select Válvula de corte DN9
⁄ O botão não se deixa comandar, ou
seja, não está funcional ⁄ A proteção da válvula de retenção não foi removida ⁄ Remova a proteção da válvula de re-
tenção
⁄ O botão está encravado, funciona
com dificuldade ⁄ Falta lubrificante no vedante ⁄ Lubrificar o vedante
⁄ O botão não se segura ⁄ Adaptador Select erradamente encur-
tado ⁄ Encurtar e montar o adaptador Select
de acordo com a figura 7
(ver página 34 + 37)
⁄ Primeiro, pressionar o botão completa-
mente para dentro da roseta e, de se-
guida, montar a roseta

10
MONTAŻ (patrz strona 33)
PL
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychiczny-
mi i⁄lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą
korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
⁄ Przed zaworem podtynkowym dla 3 użytkowników nie
można podłączać żadnego mechanizmu odcinające-
go (np. mieszacza jednodźwigniowego)!
⁄ Gdy termostat wzgl. mieszacz ustawiono na maksy-
malną temperaturę ciepłej wody, może dojść do
poparzeń przez hydrauliczny otwór zaworu odcinają-
cego. Hansgrohe zaleca z tego względu stworzenie
opcji "Safety Function".
DANE TECHNICZNE
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C ⁄ 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
OPIS SYMBOLU
Nie stosować silikonów zawierających kwas
octowy!
WYMIARY (patrz strona 39)
SCHEMAT PRZEPŁYWU
(patrz strona 40)
CZĘŚCI SERWISOWE
(patrz strona 42)
WYPOSAŻENIE SPECJALNE
(patrz strona 38 + 43)
Nie jest częścią dostawy
CZYSZCZENIE (patrz strona 44)
OBSŁUGA (patrz strona 41)
ZNAK JAKOŚCI (patrz strona 43)
+
USTERKA PRZYCZYNA POMOC
⁄ Zawór pracuje z wysiłkiem ⁄ Uszkodzony Select Zawór odcinający
DN9 ⁄ Wymienić Select Zawór odcinający DN9
⁄ Wyciekająca woda z główki
prysznicowej lub wylewki ⁄ Uszkodzony Select Zawór odcinający DN9 ⁄ Wymienić Select Zawór odcinający DN9
⁄ Nie można nacisnąć przycisku albo
brak w nim funkcji ⁄ Nie usunięto zabezpieczenia zaworu odcinającego ⁄ Usunąć zabezpieczenie zaworu odci-
nającego
⁄ Przycisk się zakleszcza, ciężko się
porusza ⁄ Uszczelka nie jest już nasmarowana ⁄ Nasmarować uszczelkę
⁄ Przycisk się nie trzyma ⁄ Niewłaściwie skrócono przejściówkę
Select ⁄ Przejściówkę Select skrócić odpowied- nio do rys. 7 i zamontować
(patrz strona 34 + 37)
⁄ Najpierw całkowicie wcisnąć przycisk
do rozety, a potem zamontować roze-
tę
