Axor Montreux 16572 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
INSTALLATION
AXOR Montreux Showerpipe
16572XX1
16574XX1

2
ENGLISH
TECHNICAL INFORMATION
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Max. 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (49°C - 60°C)*
Max. 158°F (70°C)*
Flow rate
16572XX1 2.0 GPM (7.6 L/min) max.
16574XX1 1.8 GPM (6.8 L/min) max.
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
INSTALLATION CONSIDERATIONS
Inspect the product before installation. Claims
for shipping damage made after installation
will not be honored.
⁄ For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
⁄ The installation dimensions shown in this installation
instruction are ideal for people of approximately
6' in height. The dimensions can be changed if
required. In this case, the minimum ceiling height
of 93⅛" from the standing surface, and all other
measurements, must be changed.
⁄ The installer must ensure that the entire area of the
wall to which the mounting plate is to be mounted,
is flat (no protruding grout joints or tiles). He should
also make sure that the wall is strong enough to sup-
port the showerpipe.
⁄ The enclosed screws and anchors are suitable for
a solid surface wall. If installing in a fiberglass or
acrylic shower unit, install header boards at the
mounting points.
⁄ The mixer is equipped with check valves.
⁄ The thermostatic mixing valve is for use with shower-
heads rated at 1.3 GPM (4.9 L/min) or higher.
⁄ To prevent scald injury, the maximum output tem-
perature of the shower valve must be no higher than
120°F (49°C). In Massachusetts, the maximum
output temperature can be no higher than 112°F
(44°C).
The shower arm is intended only to hold the
showerhead. Do not load it down with other
objects.
This showerpipe is not for use as a grab bar.
⁄ Keep this booklet and the receipt (or other proof of
date and place of purchase) for this product in a
safe place. The receipt is required should it be neces-
sary to request warranty parts.

3
FRANAIS
DONNÉES TECHNIQUES
Pression d’eau
Recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°C - 60°C)*
maximum 158°F (70°C)*
Capacité nominale
16572XX1 2.0 GPM (7.6 L/min)
16574XX1 1.8 GPM (6.8 L/min)
* Vous devez connaître et respecter tous les codes de plomb-
erie locaux applicables pour le réglage de la température
du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR L’INSTALLATION
Avant son montage, s'assurer que le produit
n'a subi aucun dommage pendant le trans-
port Après le montage, tout dommage de
transport ou de surface ne pourra pas être
reconnu.
⁄ Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier profes-
sionnel licencié.
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ Les dimensions d‘ installation données dans la notice
de montage sont idéales pour une personne de
1800 mm (ca. 6') de hauteur et doivent être ajustées
selon le besoin. A ce sujet il faut tenir compte, pour
un changement de hauteur, que la côte minimum
donnée de 2364 mm (93⅛ po) à partir de la base
du receveur change et la modification du montage
sera à prendre en considération.
⁄ Lors du montage du produit par un ouvrier qualifié, il
faut faire attention à ce que la surface de fixation soit
plane sur toute son étendue (aucun dépassement de
joint ni de carrelage), que la construction de la paroi
soit adaptée à l‘installation du produit et surtout ne
présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
⁄ Le mitigeur thermostatique est équipé de clapets
anti-retour.
⁄ Ce mitigeur thermostatique est à utiliser avec des
pommes de douches ayant un débit de 1.3 GPM
(4.9 L/min) ou supérieur.
⁄ Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44°C).
Le bras de douche n’est conÇu que pour tenir
la pomme de douche et ne dot pas servir à
la suspenson d’autres objets!
Le showerpipe ne doit pas servir de poignèe.
⁄ Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est requis
si vous commandez des pièces sous garantie.

4
ESPAÑOL
DATOS TECNICOS
Presión en servicio
Recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
Max. 145 PSI (1 MPa)
Temperatura del agua caliente
Recomendada 120°-140° F (49°C - 60°C)*
Max. 158°F (70°C)*
Caudal máximo
16572XX1 2.0 GPM (7.6 L/min)
16574XX1 1.8 GPM (6.8 L/min)
* Debe conocer y cumplir todos los códigos locales aplica-
bles para ajustar la temperatura del calentador de agua.
CONSIDERACIONES PARA LA INSTALACIÓN
Antes del montaje se debe examinarse
el producto contra daños de transporte.
Después de la instalación no se reconoce
ningún daño de transporte o de superficie.
⁄ Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
⁄ Antes de comenzar la instalación, lea estas instruc-
ciones detenidamente. Asegúrese de tener las her-
ramientas y los insumos necesarios para completar
la instalación.
⁄ Las medidas indicadas en las instrucciones de mon-
taje resultan ideales para personas de 1800 mm
(ca. 6') de altura, por lo que deberán ajustarse siem-
pre que sea necesario. En este sentido, es impor-
tante tener en cuenta que, en caso de modificación
de la altura de montaje, será necesario respetar
el requisito de 2364 mm (93⅛") de altura mínima
desde la base de la ducha y observar las medidas
de conexión.
⁄ En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son
sólo apropiados para hormigón. En el caso de
otras estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
⁄ El termostato está equipado con válvula, la cual
evita el retorno del agua a la tubería.
⁄ El mezclador termostático está diseñado para uso
con cabezales de ducha calificados a 1.3 GPM
(4.9 L/min) o más.
⁄ Para evitar escaldaduras, la máxima temperatura de
salida de la válvula de la ducha no debe exceder
los 120°F (49°C). En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha no
debe exceder los 112°F (44°C).
El brazo de ducha está previsto para sopor-
tar la ducha cabezal y no debe cargarse
con otro objetos.
El showerpipe no debe ser utilizado como un
elemento de sujeción.
⁄ Mantenga este folleto y el recibo (u otro compro-
bante del lugar y fecha de compra) de este pro-
ducto en lugar seguro. El recibo se requiere en caso
de ser necesario solicitar piezas bajo garantía.

5

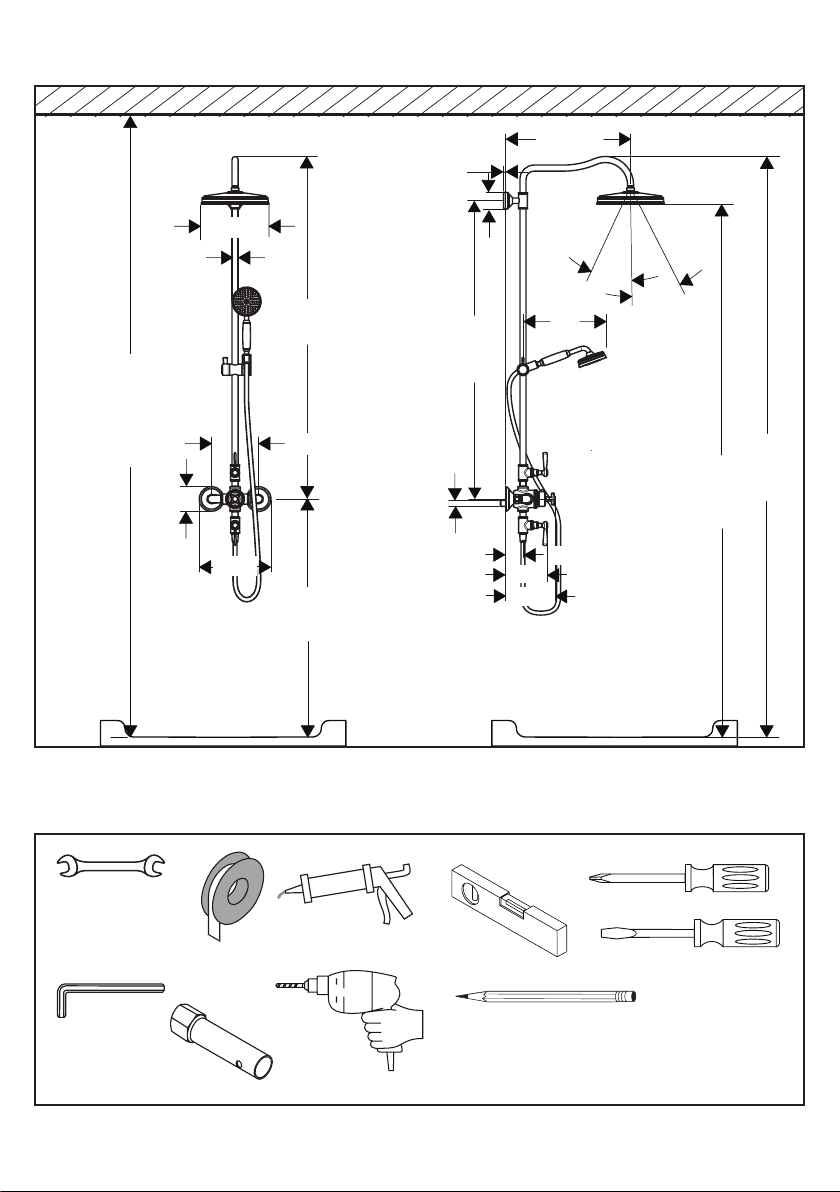

TOOLS REQUIRED / OUTILS REQUIS / HERRAMIENTAS ÚTILES
SUGGESTED INSTALLATIONS / SUGGESTIONS D'INSTALLATION / SUGERENCIAS DE
INSTALACIÓN
17 mm
24 mm
30 mm
27 mm
2 mm
3 mm
4 mm ¼" / 6 mm
92⅛"
85¼"
26°
26°
42½"
max.
12⅛"
NPT ½
17¾"
¼"
7"
6"
2½"
Ø2⅜"
48¾"
min. 93⅛"
Ø⅞"
Ø9⅝"
Ø3½"
43¼"
10¼"
6¾"

6
Install ½" NPT female fittings, recessed ¼" (6 mm) behind
the surface of the finished wall, for the hot and cold water
supplies.
Installez deux raccords femelles filetés NPT de ½ po NPT,
encastré à ¼ po (6 mm) à l’intérieur de la surface du
plafond fini.
Instale dos conexiónes hembras NPT de ½", embutidan ¼"
(6 mm) detrás de la superficie de la pared acabada.
The fittings must be 6¾" (170 mm) apart on center.
For proper operation of the thermostatic mixer, the hot
supply must be on the left and the cold supply must be on
the right.
Install the finished wall. Make sure that the wall is
watertight.
Les raccords devraient être à 6¾ po (170 mm) part sur le
centre.
Pour l’opération correcte de la robinet thermostatique, la
provision chaude doit être sur la gauche et la provision
froide doit être sur la droite.
Installez la surface finie de mur. S’assurez que le mur est
étanche.
Los conexiónes quedan una distancia de 6¾" (170 mm)
del centro.
Para la operación apropiada de la válvula termostática, el
suministro caliente debe estar a la izquierda y el suministro
frío debe estar a la derecha.
Instale la pared terminada. Aségurese de que la pared es
hermética.
ROUGH-IN / PIÈCE INTÉRIEURE / PIEZAS INTERIORES
¼"
6 mm
6¾"
170 mm
hot
chaud
caliente
cold
froid
frío

7
INSTALLATION / INSTALLATION / INSTALACIÓN

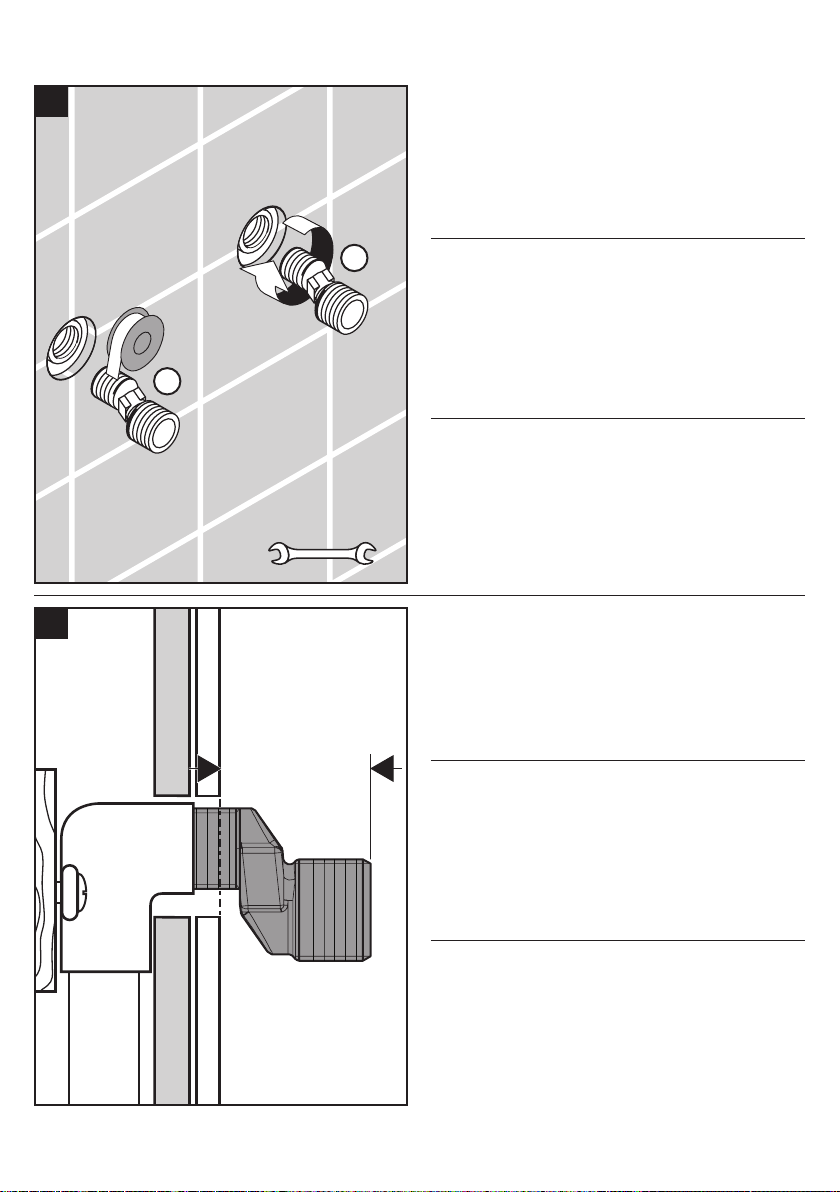

Wrap the threads on the NPT ½ side of the s-union with
plumber's tape.
Screw the s-unions into the female fittings.
The end of the s-union should extend 1⅝"-1¾" (41-44 mm)
outside the surface of the finished wall.
Enveloppez les filets sur l’extrémité de ½ NPT du raccord
union en S avec du ruban plomberie.
Vissez les raccords unions en S dans les raccords femelles.
Une partie de 1⅝-1¾ (41-44 mm) po de l’extrémité du
raccord union en S doit se trouver à l’extérieur de la surface
du mur fini.
Envuelva las roscas sobre el lado de ½ NPT de la junta
tipo s con cinta de plomería.
Enrosque las juntas tipo s en las conexiones hembra.
El extremo de la junta tipo s debe sobresalir 1⅝"-
1¾" (41-44 mm) por fuera de la superficie de la pared
terminada.
1⅝"-1¾"
1
24 mm
1⅝"-1¾"
41 - 44 mm
2
1
2

8
Make sure that the s-unions are level.
Seal the wall around the female fittings using waterproof
sealant.
FAILURE TO SEAL THE WALL MAY LEAD TO
WATER DAMAGE.
Install the escutcheons.
Assurez-vous que les raccords unions en S soient de
niveau.
Scellez le mur autour des raccords à l’aide d’un agent
d’étanchéité.
SI LE MUR N’EST PAS SCELLÉ, L’EAU
POURRAIT CAUSER DES DOMMAGES.
Installez les écussons.
Asegúrese de que las uniones tipo s estén niveladas.
Selle la pared alrededor de las piezas con un sellador
impermeable.
SI NO SE SELLA LA PARED, PUEDEN
PRODUCIRSE DAÑOS POR ACCIÓN DEL
AGUA.
Instale los escudos.
6¾" (170 mm)
3
1
2
4

9

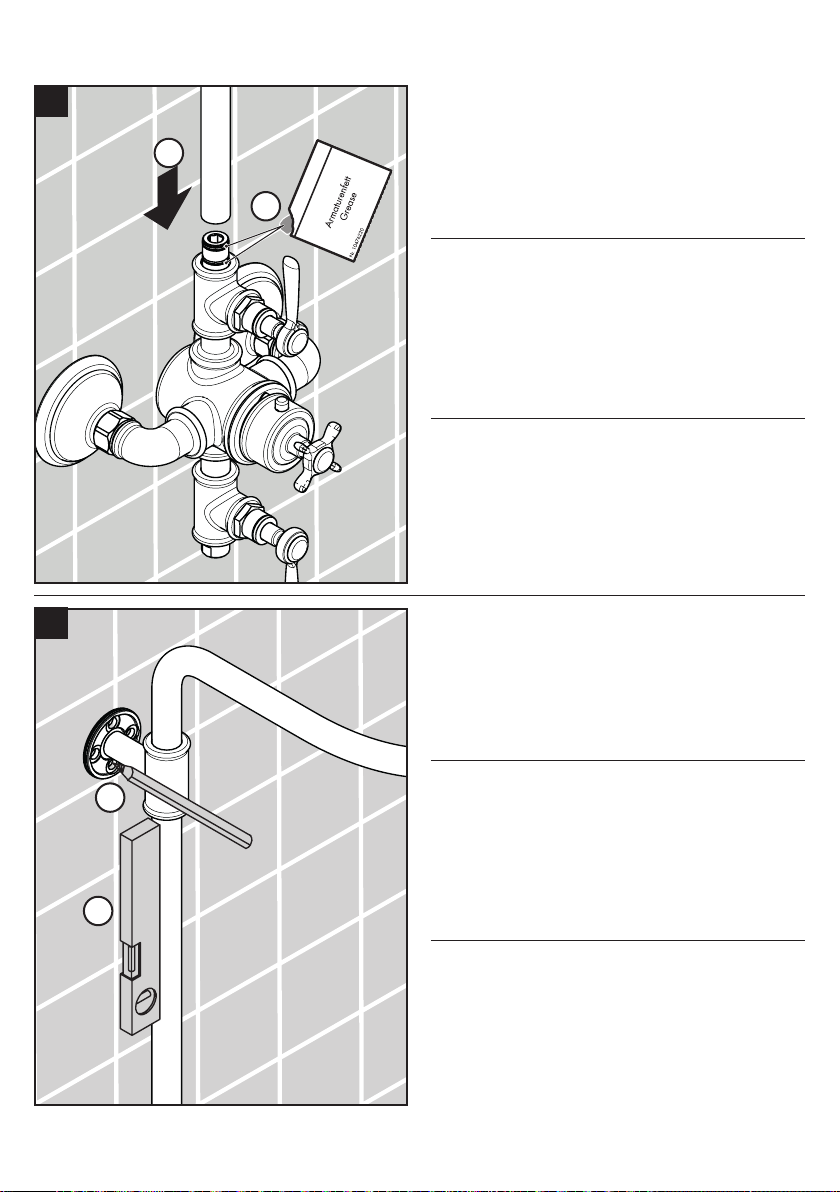

Connect the valve body to the s-unions. Do not over-tighten
the nuts.
The s-union should not be visible.
Raccordez le corps de valve aux raccords unions en S.
Ne serrez pas les écrous excessivement.
Le raccord union en S ne devrait pas être visible.
Conecte el cuerpo de la válvula a las uniones tipo s. No
apriete excesivamente las tuercas.
La union tipo s no debería ser visible.
5
30 mm
12.5 ft-lb
17 Nm
6

10
Inspect the alignment of the volume control handles.
If necessary, remove the handle.
Inspectez l’alignement des poignées.
Si ce n’être pas satisfaisant, enlèvez la poignée.
Inspeccione la alineación de los asideros.
Si no es satisfactorio, quite la manija.
7
8
1
2
3 mm

11
Rotate the handle slightly.
Reinstall the handle.
Reinspect the alignment of the handle.
Repositionnez la poignée.
Installez la poignée.
Inspectez l’alignement de la poignée.
Recoloque la manija.
Instale la manija.
Inspeccione la alineación de las manijas.
1
2
9
10

12
If it is stll unsatisfactory, remove the handle, adapter, and
snap connetctor.
Rotate the snap connector slightly.
Reinstall the adapter and the handle.
Lightly lubricate the handle o-ring using white plumber's
grease.
Install the screw cover.
S'il n'est toujours pas satisfaisante, retirez la poignée,
l'adapteur, et le connecteur.
Repositionnez le connecteur.
Installez l'adapteur et la poignée.
Lubrifiez légèrement le joints toriques à l’intérieur de poi-
gnée en utilisant de la graisse de plomberie blanche.
Installez les bouchons.
Si no es satisfactorio, retire la manija, el adaptador, y el
connector de la manija.
Recoloque el connector de la manija.
Instale el adaptador y la manija.
Lubrique levemente la junta dentro de la manijas utilizando
grasa blanca para plomería.
Instale los botones.
11
2
3
1
12
2
3
16 x 2
1
3 mm
3 ft-lb
4 Nm

13
Lubricate the o-rings on the shower arm.
Install the bushing.
Install the shower arm on the riser.
Lubrifiez les joints toriques sur le bras de douche.
Installez le douille.
Installez le bras de douche sur le colonne montante.
Lubrique las juntas toroidales en el brazo de ducha.
Installez el castillo.
Presione el brazo de ducha en la tubería de subida.
13
1
2
3
14

14
Install the sleeve.
Push the mounting piece into the sleeve.
Installez la douille.
Poussez la plaque de montage sur la douille.
Instale el casquillo.
Empuje la pieza de montaja al casquillo.
15
1
2
4mm
3 ft-lb
4 Nm
16

15
Lubricate the o-rings on the riser.
Install the riser on the mixer.
Make sure that the riser is level.
Mark the positions of the screw holes.
Lubrifiez les joints toriques sur le mitigeur.
Installez la colonne montante sur le mitigeur.
Assurez-vous que la colonne montante soit de niveau.
Marquez les positions des trous de vissage.
Lubrique las juntas toroidales en la válvula mezcladora.
Instale tubería de subida a la válvula mezcladora.
Asegúrese de que la tubería de subida quede nivelada.
Marque las posiciones de los orificios de los tornillos.
2
1
17
1
2
18

16
Remove the riser.
Cover the mixer assembly.
Drill the holes for the mounting plate using a ¼" (6 mm)
bit. Install the anchors. Seal the wall around the anchors
with waterproof sealant.
FAILURE TO SEAL THE WALL MAY RESULT IN
WATER DAMAGE.
Retirez la colonne montante.
Percez les trous pour la plaque de montage à l’aide d’un
foret de 6 mm (¼ po). Installez les chevilles.
Scellez le mur autour des chevilles à l’aide d’un agent
d’étanchéité.
SI LE MUR N’EST PAS SCELLÉ, L’EAU
POURRAIT ÉVENTUELLEMENT CAUSER DES
DOMMAGES.
Retire la tubería de subida.
Perfore los orificios para la placa de montaje con una
broca de 6 mm (¼"). Instale los pernos de anclaje.
Selle la pared alrededor de los pernos de anclaje con un
sellador impermeable.
SI LA PARED NO SE SELLA, PUEDEN
PRODUCIRSE DAÑOS POR ACCIÓN DEL
AGUA.
19
1
2
3
4
Ø6 mm
¼"
20

17
Remove the mounting piece.
Install the shower arm mounting plate using the included
screws and washers.
Install the escutcheon.
Retirez la plaque de montage.
Installez la plaque de montage du bras de douche en
utilisant les vis et rondelles fournies.
Installez le rosace.
Retire la placa de montaje.
Instale la placa de montaje del brazo de ducha utilizando
las arandelas y los tornillos incluidos.
Instale el embellecedor.
21
22

18
Push the riser firmly over the valve outlet.
Make sure that the riser is level.
Tighten the screw using a 3 mm Allen wrench.
Push the escutcheon over the mounting piece.
Installez la colonne montante sur le mitigeur.
Assurez-vous que la colonne montante soit de niveau.
Serrez la vis à l’aide d’une clé hexagonale de 3 mm.
Poussez l’écusson sur la plaque de montage.
Instale la tubería de subida en la mezcladora.
Asegúrese de que la tubería de subida quede nivelada.
Apriete el tornillo con una llave Allen de 3 mm.
Conecte el escudo a la placa de montaje.
0 - ³⁄₁₆"
0 - 5 mm
12
23
1
2
3
3 mm
3 ft-lb
4 Nm
24

19
Loosen the showerhead screw.
Install the showerhead.
Tighten the screw.
Place the black rubber hose washer in one end of the
hose. Screw this end to the handshower port on the valve.
Place the screen washer in the other end of the hose.
Screw this end to the handshower.
Place the handshower in the holder.
Enlevez la vis de la pomme de douche.
Installez la pomme de douche sur le bras de douche.
Serrez la vis.
Placez la rondelle de tuyau en caoutchouc noir dans l’une
des extrémités du tuyau. Vissez cette extrémité du tuyau à
la sortie pour douchette sur la valve.
Placez le tamis dans l’autre extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son support.
Quite el tornillo de la ducha cabezal.
Instale la ducha cabezal en el brazo de ducha.
Apriete el tornillo.
Coloque la arandela de goma negra en un extremo de la
manguera. Enrosque este extremo al puerto de la ducha
de mano en la válvula.
Coloque la arandela de filtro en el otro extremo de la
manguera. Enrosque este extremo a la ducha de mano.
Coloque la ducha de mano en el soporte.
1
2
17 mm
7.4 ft-lb
10 Nm
25
2 mm
0.7 ft-lb
1 Nm
26

20
OPTIONAL INSTALLATION / EN OPTION / OPCIONAL

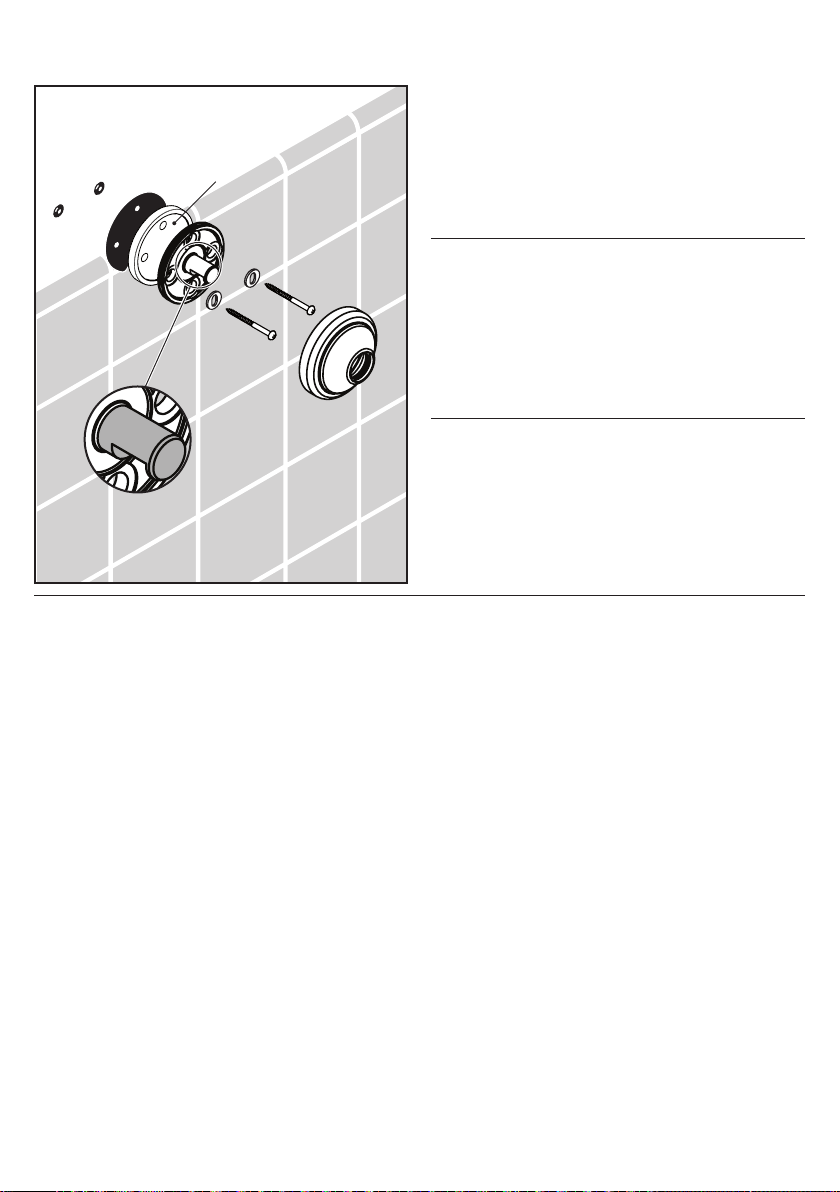

If the tile does not go all the way up the wall, install the
mounting plate with the tile matching disk, #95239000
(not included).
Si les carreaux ne couvrent pas la surface jusqu’au
plafond, installez la plaque de montage avec le disque
adaptateur, #95239000 (non compris).
Si el azulejo no va hasta arriba de la pared, instale
la placa de montaje con el disco que coincida con el
azulejo № 95239000 (no incluido).
95239000
