Axor Starck Instruction Manual

Bouroullec
19704001
Starck Organic
12715001
Starck
10700xx1
Starck X
10706001

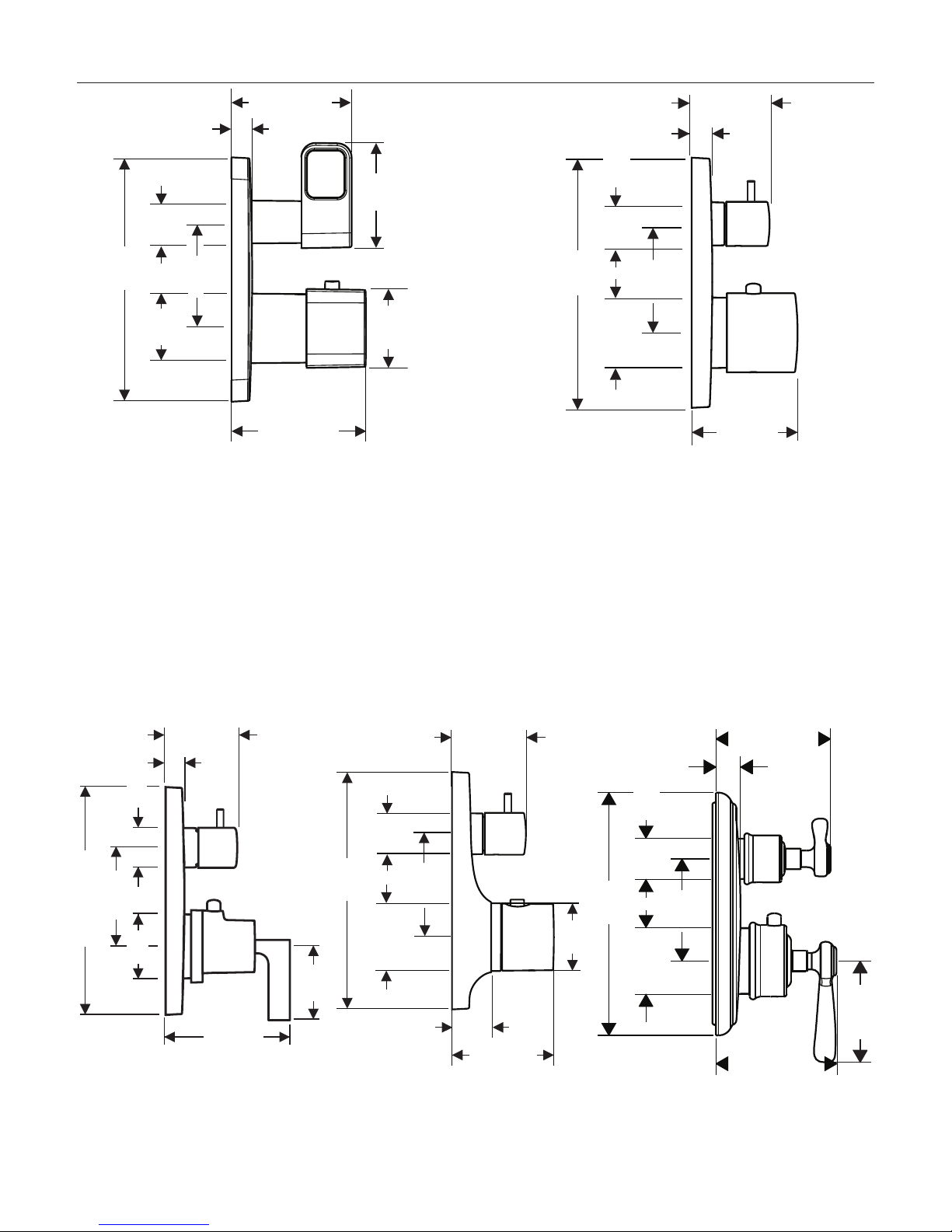

Montreux
16801xx1
Massaud
18745001
Citterio M
34705xx1
Citterio
39700xx1
40°
Urquiola
11732001
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 5.9 GPM@ 44 PSI
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 5.9 GPM @ 44 PSI
English Français
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly be-
fore beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• To prevent scald injury, the maximum output tem-
perature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum out-
put temperature can be no higher than 112° F.
• This product is for use with shower heads rated at
2.5 GPM (9.5 l/min) or higher.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de dis-
poser de tous les outils et du matériel nécessaires
pour l’installation.
• Ce dispositif requiert une pièce intérieure
01850181.
• Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F.
Au Massachusetts, la température de sortie maxi-
male du robinet de douche ne doit pas excéder
112°F.
• Ce produit devrait être seulement utilisé avec les
pommes de douche évaluées à 2,5 GPM (9,5 l/
min) ou plus.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the US
and Canada

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo 5.9 GPM @ 44 PSI
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• La unidad requiere una pieza interior de válvula
01850181.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe ex-
ceder los 120°F. En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 112°F.
• Este producto debe ser utilizado sólo con alca-
chofas de la ducha valoradas en 2,5 GPM (9,5
L/min) o más.
• Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Español
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Tools Required / Outiles Utiles /
Herramientas Útiles
Service Stops / Butées d’arrêt
d’isolation / Cierres de servicio
24 mm
4 mm
closed open
ferme ouvert
cerrado abierto

4

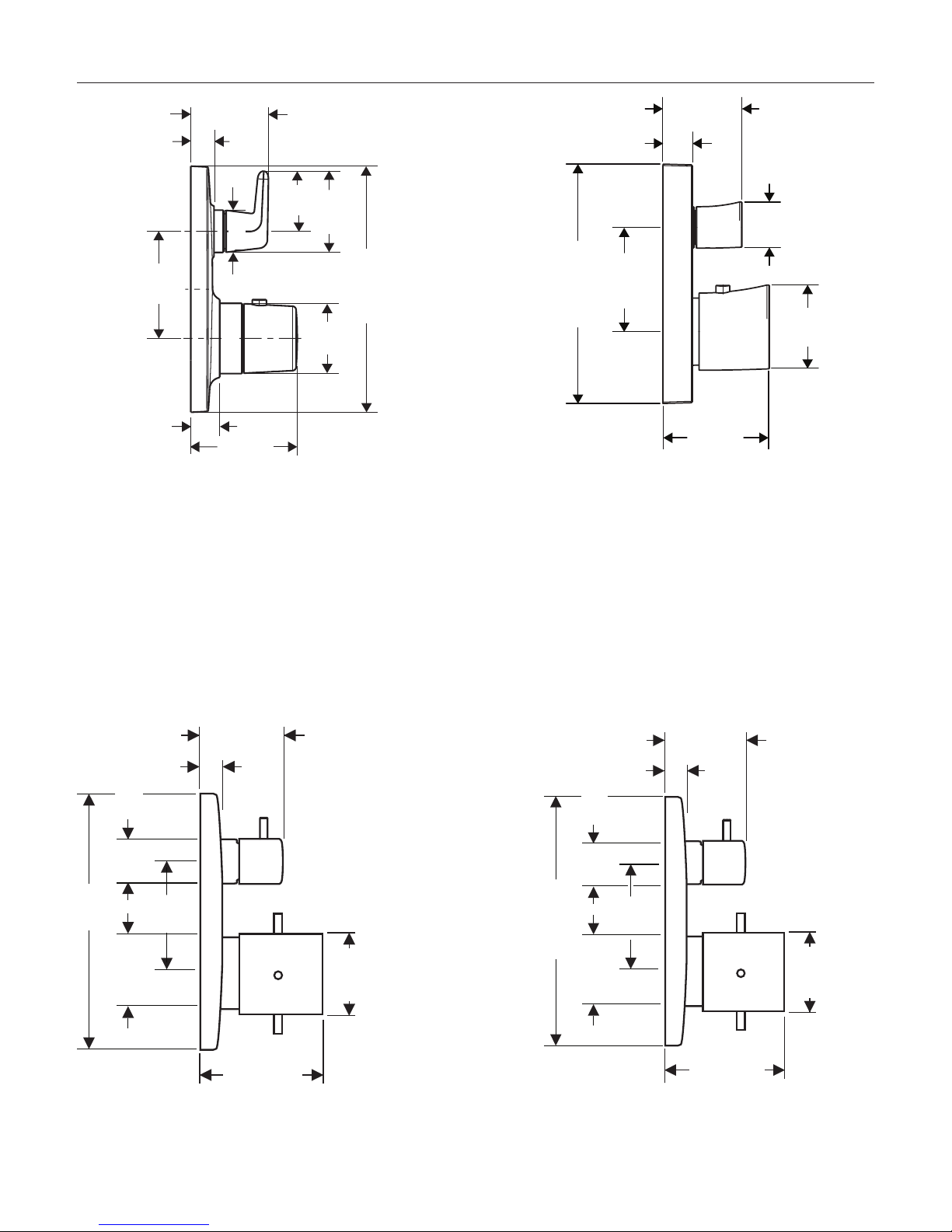

2⅞"-4"
2⅛"-3¼"
¾"
⅝"
2⅞"
1⅝"
2¼"
6¾"/6¾"
1⅞"
1⅛"
6¾"/6¾"
2⅞"
3" - 4"
⅞"
2¼"-3¼"
1¼"
2⅜"
Bouroullec
19704001
Starck Organic
12715001
Starck
10700xx1
Starck X
10706001
1⅛"
6¾"
1⅞"
2⅞"
2⅛" - 3¼"
⅝"
2¼"
2¾" - 3⅞"
1⅛"
6¾"/6¾"
1⅞"
2⅞"
2⅛" - 3¼"
⅝"
2¼"
2¾" - 3⅞"

5
Montreux
16801xx1
Massaud
18745001
Citterio M
34705xx1
Citterio
39700xx1
3¼" - 4⅜"
¾"
1⅛"
6⅞"
1⅞"
2⅞"
3½" - 4⅝"
2⅞"
1⅛"
1⅞"
2⅞"
6¾"
2⅛" - 3¼"
1⅛"
2⅞" - 4"
1⅞"
1⅛"
6¾"
1⅞"
2⅞"
2⅛" - 3¼"
½"
2⅞" - 4"
2⅛"-3¼"
⅝"
1⅛"
6¾"/6¾"
2⅞"
1⅞"
3⅞"-5"
2⅛"
1⅛"
6¾"
1⅞"
2⅞"
⅝"
2¼" - 3⅜"
2⅞"
2⅛"
2⅝" - 3¾"
Urquiola
11732xx1

6
English
Flush the hot and cold supplies
Remove the dust cover.
Open the cold stop using a 4 mm Allen wrench.
Allow the cold supply to flush for at least five
minutes.
Close the cold stop.
Remove the flushing block using a 5 mm Allen
wrench. Turn it 90° and reinstall.
Open the hot stop.
Allow the hot supply to flush for at least 5 minutes.
Close the hot stop.
1
2
34 mm
5 mm
2
1
4
31
24
3
2 4
2 4
> 5 min.
> 5 min.

7
Français Español
Rincez les conduites
d’alimentation de l’eau chaude
et de l’eau froide
Retirez l’étiquette.
Ouvrez l’eau froide à la butée d'arrêt d'isolation à
l’aide d’une clé hexagonale de 4 mm..
Rincez le conduite de l’eau froide pour au moins 5
minutes.
Fermez l'eau froide à la butée d'arrêt d'isolation.
Retirez la vis de la pièce d’insertion affleurante à
l’aide d’une clé hexagonale de 5 mm. Tournez-le à
90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée d'arrêt d'isolation.
Rincez le conduite de l’eau chaude pour au moins
5 minutes.
Fermez l'eau chaude à la butée d'arrêt d'isolation.
Lave los suministros frío y
caliente
Retire la etiqueta.
Abra el paso del agua fría en el cierre de servicio
con una llave Allen de 4 mm.
Lave el suministro de agua fría para por lo menos
cinco minutos.
Cierre el paso del agua fría en el cierre de servicio.
Retire el inserto de lavado con una llave Allen de 5
mm. Gírelo 90° y reinstálelo.
Abra el paso del agua caliente en el cierre de
servicio.
Lave el suministro de agua caliente para por lo
menos cinco minutos.
Cierre el paso del agua caliente en el cierre de
servicio.

8
English

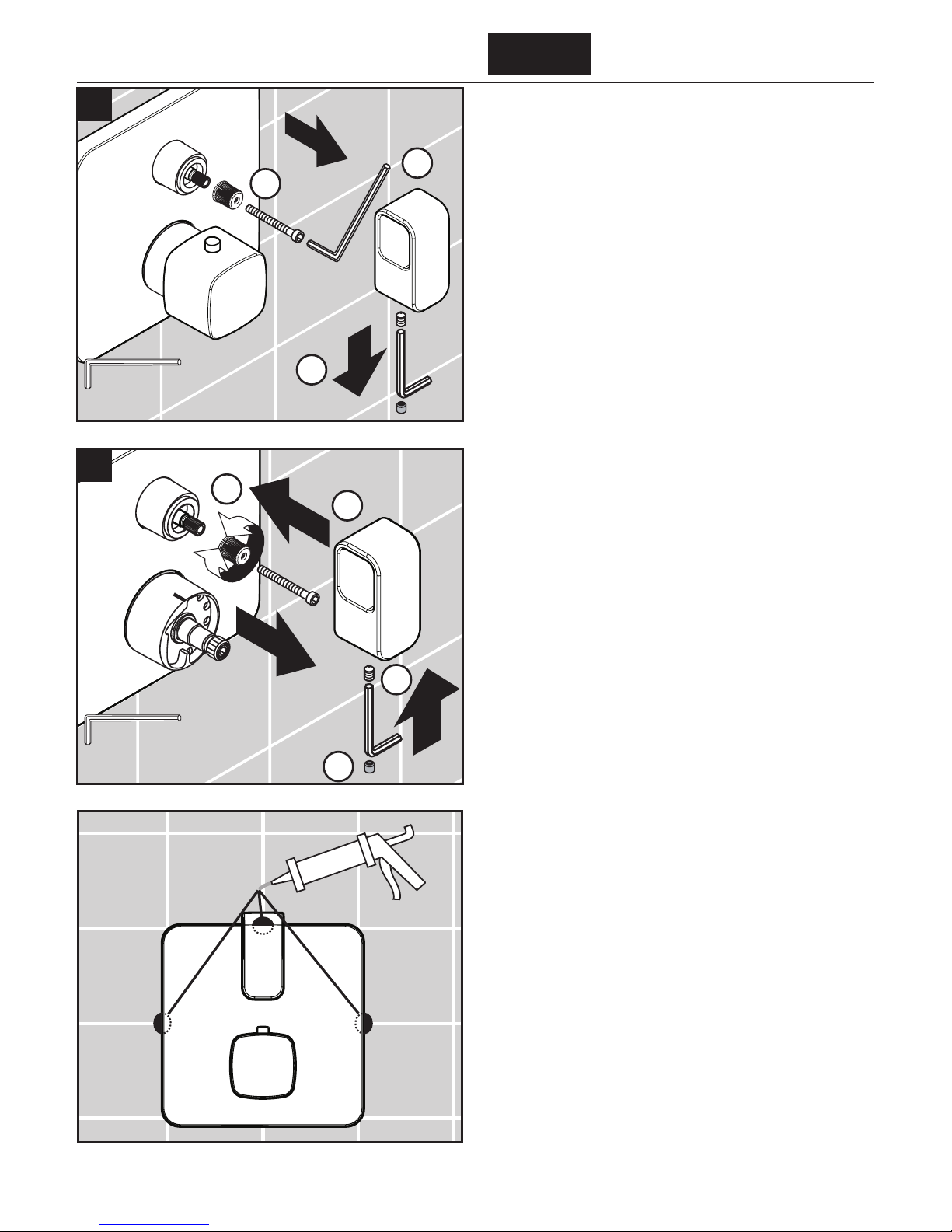

Seal the wall around the plaster
shield with waterproof sealant .
Failure to seal the wall can lead to
possible water damage.
Remove the flush insert screw using a 5 mm Allen
wrench .
Remove the flush insert and seals.
Insert the function block.
Tighten the function block screws.
Installation
Close the stops using a 4 mm Allen
wrench.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛" from
the finished wall surface.
5
1
2
4
4 mm
3
2
1
5 mm
1
4 mm

9
Français Español
Scellez le mur autour du protecteur à
l’aide d’un agent d’étanchéité .
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Retirez la vis de la pièce d’insertion affleurante à
l’aide d’une clé hexagonale de 5 mm .
Retirez la pièce d’insertion affleurante et les joints.
Selle la pared alrededor del protec-
tor de yeso con un sellador imperme-
able .
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Quite los tornillos del inserto de lavado con una llave
Allen de 5 mm .
Retire el inserto de lavado y las juntas
Insérez le bloc de fonction.
Installez les vis du bloc de fonction.
Inserte el bloque de función.
Instale los tornillos del bloque de función.
Installation
Fermez l’eau à les butées d'arrêt
d'isolation à l’aide d’une clé hexago-
nale de 4 mm.
Coupez le protecteur de façon à ce qu’une partie de
¹⁄₁₆ à ⅛ po soit à l’extérieur de la surface du mur fini.
Instalación
Cierre el paso del agua en la entrada
del suministro o los cierres de servi-
cio con una llave Allen de 4 mm.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" de la superficie de la pared terminada.

10
English

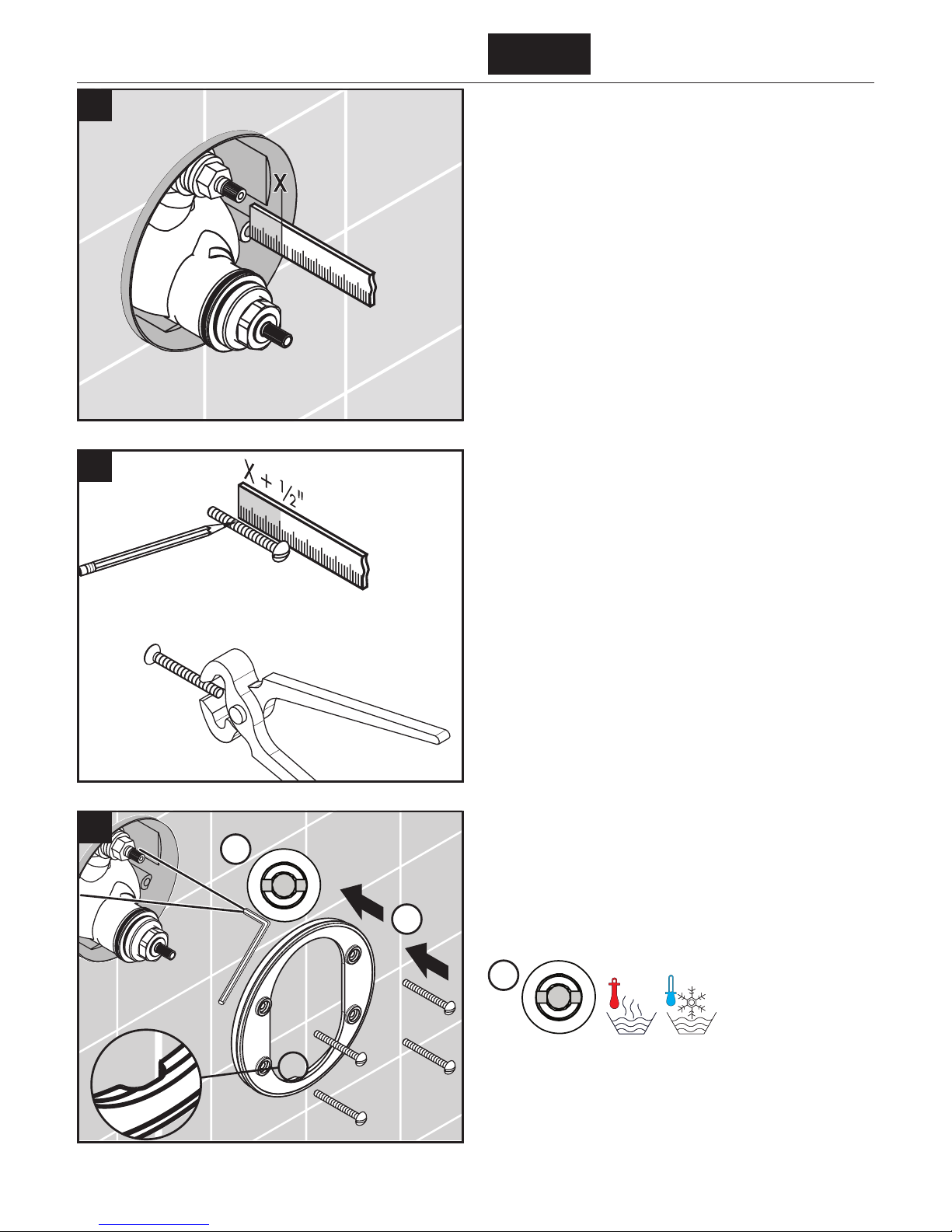

Add ½" to this measurement.
Cut each screw so that it is X + ½" long.
Open the stops.
Install the carrier plate so that the notch is at the
bottom.
Install the carrier plate screws.
Measure the distance from the front of the plaster
shield to one of the screw-in flanges ("X").
7
8
6
2
1
1

11
Français Español
Ajoutez ½ po à cette longueur « X ». Notez cette
nouvelle longueur.
Coupez les vis de façon à ce que celui-ci dépasse de
½ po + la longueur X.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Installez la plaque-support de façon à ce que
l’encoche soit vers le bas.
Installez les vis de la plaque-support.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" + X.
Abra el paso del agua en los cierres de servicio.
Instale la placa del portador de manera que la
ranura quede en la parte inferior.
Coloque los tornillos de la placa del portador.
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Mida la distancia entre la superficie de la pared y la
brida de tornillo. Anote esta medida (“X”).

12
English

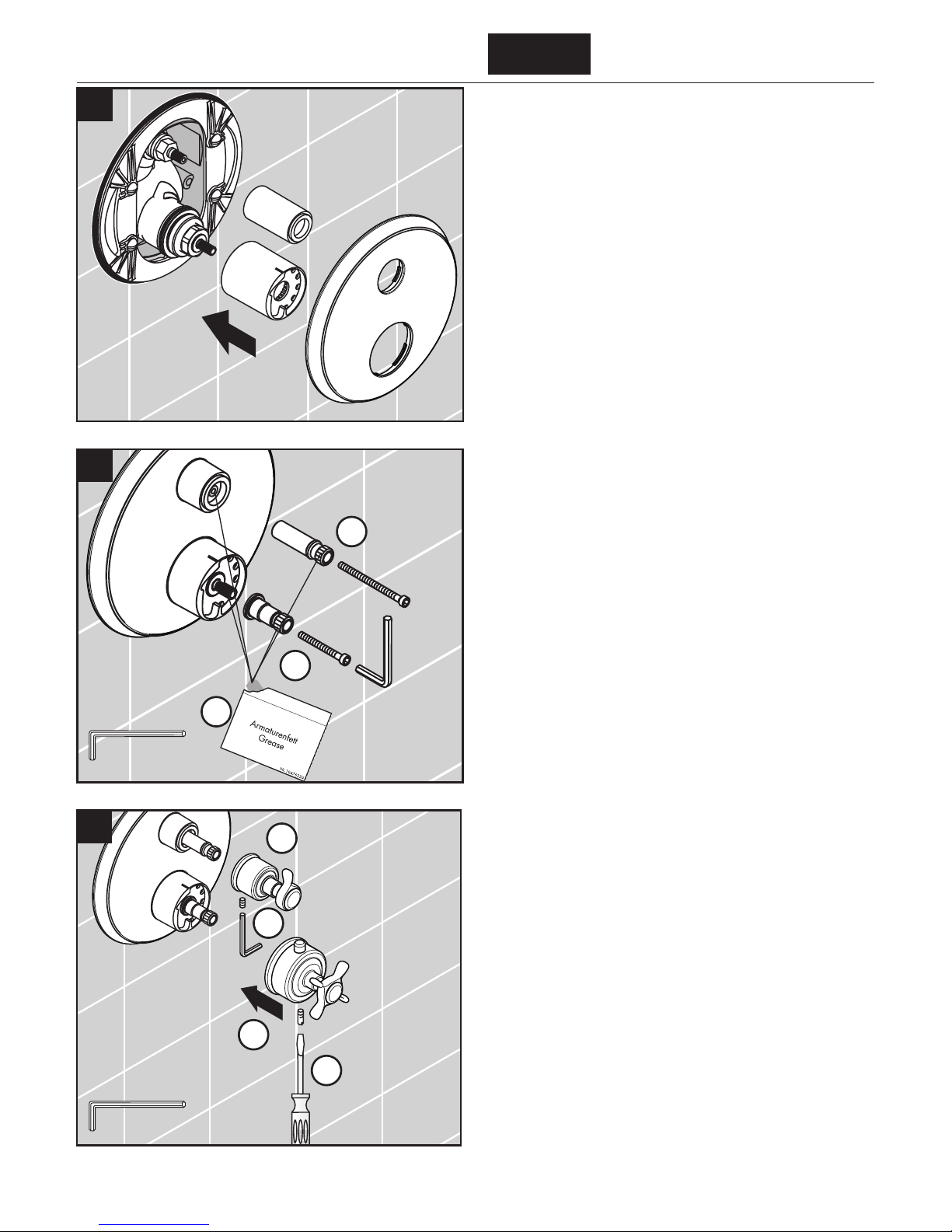

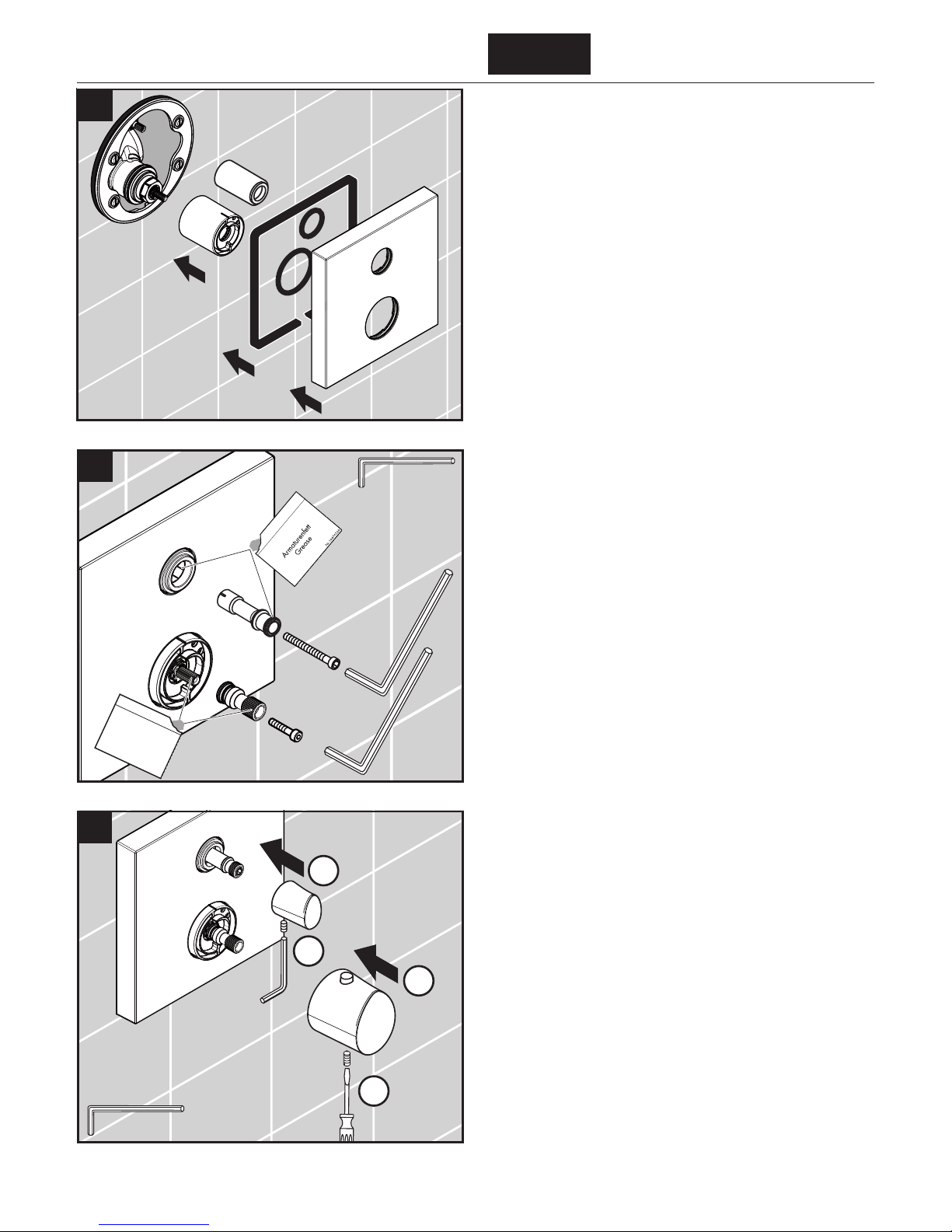

Lubricate the adapter stems with a small amount of
white plumber's grease.
Install the handle adapters and screws.
Install the volume control handle.
Tighten the screw using a 2 mm Allen wrench.
Install the thermostatic mixer handle so that the safety
stop override button is at the 12:00 position.
Tighten the handle screw using a 2 mm Allen wrench.
Bouroullec / Massaud only
Install the safety set.
Install the thermostatic mixer sleeve so that the index-
ing mark is at the 12:00 position.
Install the volume control sleeve.
Install the escutcheon.
3 mm
10
2
9
1
2 mm
1
2
11

13
Français Español
Lubrique el vástago de la válvula con una pequeña
cantidad de grasa blanca para plomería.
Instale el adaptador del mando. Apriete el tornillo
con una llave Allen de 3 mm.
Instale el mando del llave de paso. Ajuste el tornillo
con una llave Allen de 2 mm.
Instale el mando termostatico de manera que el
botón de vencimiento de tope de seguridad se
encuentre en una posición de 12:00.
Ajuste el tornillo del mando con con una llave Allen
de 2 mm.
Bouroullec / Massaud seulement
Installez l' ensemble de sécurité.
Installez la douille thermostatique de façon à ce que
la marque de repère soit à la position 12:00.
Installez la douille robinet d'arrêt.
Installez le rosace.
Bouroullec / Massaud solamente
Instale el equipo de seguridad.
Instale el casquillo de manera que la marca indica-
dora quede en posición de 12:00.
Instale el casquillo del llave de paso.
Instale el florón.
Lubrifiez la tige de manoeuvre avec une petite quan-
tité de graisse de plomberie blanche.
Installez les adaptateurs de poignée. Serrez les vis à
l’aide d’une clé hexagonale de 3 mm.
Installe le poignée d'arrêt. Serrez la vis à l’aide d’une
clé hexagonale de 2 mm.
Installez la poignée thermostatique de façon à ce
que le bouton de surpassement de la butée de sécu-
rité soit à la position 12:00.
Serrez la vis à l’aide d’une clé hexagonale de 2 mm.

14
English
Starck Organic / Citterio M only
Install the thermostatic mixer sleeve so that the index-
ing mark is at the 12:00 position.
Install the volume control sleeve.
Install the escutcheon.
Lubricate the adapter stems with a small amount of
white plumber's grease.
Install the handle adapters and screws.
Install the volume control handle.
Tighten the screw using a 2 mm Allen wrench.
Install the thermostatic mixer handle so that the safety
stop override button is at the 12:00 position.
Tighten the screw.
1
2
3
3 mm
2 mm
4
10
9
11
Nr. 10476220
Armaturenfett
Grease

15
Français Español
Starck Organic / Citterio M seulement
Installez la douille thermostatique de façon à ce que
la marque de repère soit à la position 12:00.
Installez la douille robinet d'arrêt.
Installez le rosace.
Lubrifiez la tige de manoeuvre avec une petite quan-
tité de graisse de plomberie blanche.
Installez l’adaptateur de poignée. Serrez la vis à
l’aide d’une clé hexagonale de 3 mm.
Installe le poignée d'arrêt. Serrez la vis à l’aide d’une
clé hexagonale de 2 mm
Installez la poignée thermostatique de façon à ce
que le bouton de surpassement de la butée de sécu-
rité soit à la position 12:00.
Serrez la vis.
Starck Organic / Citterio M solamente
Instale el casquillo de manera que la marca indica-
dora quede en posición de 12:00.
Instale el casquillo del llave de paso.
Instale el florón.
Lubrique el vástago de la válvula con una pequeña
cantidad de grasa blanca para plomería.
Instale el adaptador del mando. Apriete el tornillo
con una llave Allen de 3 mm.
Instale el mando del llave de paso. Ajuste el tornillo
con una llave Allen de 2 mm.
Instale el mando termostatico de manera que el
botón de vencimiento de tope de seguridad se
encuentre en una posición de 12:00.
Ajuste el tornillo.

16
English
Starck / Starck X / Montreux / Citterio only
Install the thermostatic mixer sleeve so that the index-
ing mark is at the 12:00 position.
Install the volume control sleeve.
Install the escutcheon.
Lubricate the adapter stems with a small amount of
white plumber's grease.
Install the handle adapters and screws.
Install the volume control handle.
Tighten the screw using a 2 mm Allen wrench.
Install the thermostatic mixer handle so that the safety
stop override button is at the 12:00 position.
Tighten the screw.
2 mm
3 mm
2
1
3
2
1
3
4
10
9
11

17
Français Español
Starck / Starck X / Montreux / Citterio
seulement
Installez la douille thermostatique de façon à ce que
la marque de repère soit à la position 12:00.
Installez la douille robinet d'arrêt.
Installez le rosace.
Lubrifiez la tige de manoeuvre avec une petite quan-
tité de graisse de plomberie blanche.
Installez l’adaptateur de poignée. Serrez la vis à
l’aide d’une clé hexagonale de 3 mm.
Starck / Starck X / Montreux / Citterio
solamente
Instale el casquillo de manera que la marca indica-
dora quede en posición de 12:00.
Instale el casquillo del llave de paso.
Instale el florón.
Lubrique el vástago de la válvula con una pequeña
cantidad de grasa blanca para plomería.
Instale el adaptador del mando. Apriete el tornillo
con una llave Allen de 3 mm.
Installe le poignée d'arrêt. Serrez la vis à l’aide d’une
clé hexagonale de 2 mm
Installez la poignée thermostatique de façon à ce
que le bouton de surpassement de la butée de sécu-
rité soit à la position 12:00.
Serrez la vis.
Instale el mando del llave de paso. Ajuste el tornillo
con una llave Allen de 2 mm.
Instale el mando termostatico de manera que el
botón de vencimiento de tope de seguridad se
encuentre en una posición de 12:00.
Ajuste el tornillo.

18
English
Urquiola only
Install the thermostatic mixer sleeve so that the index-
ing mark is at the 12:00 position.
Install the volume control sleeve.
Install the escutcheon.
Lubricate the adapter stems with a small amount of
white plumber's grease.
Install the handle adapters and screws.
Install the volume control handle.
Tighten the screw using a 2 mm Allen wrench.
Install the thermostatic mixer handle so that the safety
stop override button is at the 12:00 position.
Tighten the screw.
Inspect the alignment of the volume control handle.
10
9
11
3
1
2
4

19
Français Español
Urquiola seulement
Installez la douille thermostatique de façon à ce que
la marque de repère soit à la position 12:00.
Installez la douille d'arrêt.
Installez le rosace.
Lubrifiez la tige de manoeuvre avec une petite quan-
tité de graisse de plomberie blanche.
Installez l’adaptateur de poignée. Serrez la vis à
l’aide d’une clé hexagonale de 3 mm.
Installe le poignée d'arrêt. Serrez la vis à l’aide d’une
clé hexagonale de 2 mm
Installez la poignée thermostatique de façon à ce
que le bouton de surpassement de la butée de sécu-
rité soit à la position 12:00.
Serrez la vis.
Urquiola solamente
Instale el casquillo de manera que la marca indica-
dora quede en posición de 12:00.
Instale el casquillo del llave de paso.
Instale el florón.
Lubrique el vástago de la válvula con una pequeña
cantidad de grasa blanca para plomería.
Instale el adaptador del mando. Apriete el tornillo
con una llave Allen de 3 mm.
Instale el mando del llave de paso. Ajuste el tornillo
con una llave Allen de 2 mm.
Instale el mando termostatico de manera que el
botón de vencimiento de tope de seguridad se
encuentre en una posición de 12:00.
Ajuste el tornillo.
Vérifiez l’alignement de poignée d'arrêt. Inspeccione la alineación del mando del llave de
paso.

20
English
If it is not straight, remove the handle and snap
connector.
Reposition the snap connector.
Install the handle.
Tighten the handle screw.
Install the screw cover.
All Models
Place a small amount of caulk at the grout joints.
13
12
3
1
2
3
12
4
2 mm
3 mm
2 mm
3 mm
