Axor Citterio 39850 Series Manual

AXOR Citterio
Einhebel-Küchenmischer
Oberflächen: Edelstahl Finish___Artikelnummer: 39850800
Beschreibung
Merkmale
· Schwenkbereich einstellbar in 3 Stufen auf 110°,
150° oder 360°
· Normalstrahl
· Anschlussgröße: DN15
· Durchflussmenge 13 l/min
· Keramikmischsystem
· Anschlussart: G ⅜ Anschlussschläuche
· Rückflussverhinderer integriert
· für Durchlauferhitzer geeignet
· Lieferumfang: Einhebel-Küchenmischer,
Anschlussschläuche, Schaftbefestigung,
Montageanleitung
· P-IX 18330/IB
Technologie
Designpreise
Produktabbildung Maßzeichnung
Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch 1 / 4Seite

AXOR Citterio
Einhebel-Küchenmischer
Oberflächen: Edelstahl Finish___Artikelnummer: 39850800
Durchflussdiagramm
Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch 2 / 4Seite

AXOR Citterio
Einhebel-Küchenmischer
Oberflächen: Edelstahl Finish___Artikelnummer: 39850800
Explosionszeichnung
Baujahr: >10/10
Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch 3 / 4Seite

AXOR Citterio
Einhebel-Küchenmischer
Oberflächen: Edelstahl Finish___Artikelnummer: 39850800
Ersatzteilliste
Baujahr: >10/10
Pos. Beschreibung Artikelnummer PG VE
1 Griff 39891800 0 1
2 Griffstopfen 96338000 0 1
3 Madenschraube M6x10 DIN 916 96029000 0 1
4 Kappe 98603800 0 1
5 Mutter 96461000 0 1
6 O-Ring 32x2 98193000 0 1
7 Kartusche kpl. 92730000 0 1
8 Dichtung 95008000 0 1
9 O-Ring 35x2 92604000 0 1
10 Auslauf kpl. 98604800 0 1
11 Luftsprudler M24x1 (15 l/min) 97691800 0 1
12 Dichtungsset 92646000 0 1
13 Axialring 97558000 0 1
14 Schraube 97662000 0 1
15 Zwischenlage 97825000 0 1
16 Befestigungsteil 97523000 0 1
17 Schaftbefestigung kpl. (Ø 34) 95049000 0 1
18 Gleitring 97548000 0 1
19 Anschlussschlauch 900 mm M8x0,75 G3/8 96316000 0 1
20 O-Ring 7x1,5 98422000 0 1
21 Anschlagring Set (110° / 150°) 98486000 0 1
Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch 4 / 4Seite

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄ Инструкция по монтажу 14
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 15
FI ⁄ Käyttöohje ⁄ Asennusohje 16
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 17
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 18
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 19
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 20
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 21
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 22
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 23
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 24
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 25
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 26
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 27
BG ⁄ Инструкция за употреба ⁄ Ръководство за монтаж 28
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 29
AR ⁄ ⁄ 30
AXOR Citterio
39850XXX

02
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen
werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
⁄ Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
⁄ Hansgrohe Armaturen können in Verbindung mit hyd-
raulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
DURCHFLUSSDIAGRAMM
(siehe Seite 36)
MONTAGE (siehe Seite 31)
JUSTIERUNG
(siehe Seite 35)
Einstellen der Warmwasserbegrenzung. In Ver-
bindung mit Durchlauferhitzern ist eine Warmwas-
sersperre nicht zu empfehlen.
BEDIENUNG
(siehe Seite 37)
Hansgrohe empfiehlt, morgens oder nach län-
geren Stagnationszeiten den ersten halben Liter
nicht als Trinkwasser zu verwenden.
REINIGUNG
siehe beiliegende Broschüre
SERVICETEILE
(siehe Seite 38)
XXX = Farbcodierung
000 = chrom
800 = edelstahl-optik
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLBESCHREIBUNG
MASSE
(siehe Seite 36)
DE
PRÜFZEICHEN
(siehe Seite 39)

03
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
INFORMATIONS TECHNIQUES
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
⁄ Le produit est exclusivement conçu pour de l'eau
potable!
⁄ Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydrau-
lique ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
DIAGRAMME DU DÉBIT
(voir pages 36)
MONTAGE (voir pages 31)
ETALONNAGE
(voir pages 35)
Réglage de la limitation d'eau chaude. En liaison
avec les chauffe-eau, un blocage de l'eau
chaude n'est pas recommandable.
INSTRUCTIONS DE SERVICE
(voir pages 37)
Hansgrohe recommande de ne pas utiliser le
premier demi-litre le matin ou après une période
de stagnation prolongée.
N E T T O Y A G E
voir la brochure ci-jointe
PIÈCES DÉTACHÉES
(voir pages 38)
XXX = Couleurs
000 = chromé
800 = aspect acier inox
Ne pas utiliser de silicone contenant de l'acide
acétique!
DESCRIPTION DU SYMBOLE
DIMENSIONS
(voir pages 36)
FR
CLASSIFICATION ACOUSTIQUE
ET DÉBIT
(voir pages 39)

04
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective coun-
tries must be observed.
TECHNICAL DATA
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
⁄ The product is exclusively designed for drinking water!
⁄ Hansgrohe mixers can be used together with hydrauli-
cally and thermically controlled continuous flow heaters
if the flow pressure is at least 0,15 MPa.
FLOW DIAGRAM
(see page 36)
ASSEMBLY (see page 31)
ADJUSTMENT
(see page 35)
To adjust the hot water limiter. Using a hot water
limiter in combination with a continuous flow
water heater is not recommended.
OPERATION
(see page 37)
Hansgrohe recommends not to use as drinking
water the first half liter of water drawn in the
morning or after a prolonged period of non-use.
CLEANING
see enclosed brochure
SPARE PARTS
(see page 38)
XXX = Colors
000 = chrome plated
800 = stainless steel optic
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
DIMENSIONS
(see page 36)
EN
TEST CERTIFICATE
(see page 39)

05
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
DATI TECNICI
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
⁄ Il prodotto è concepito esclusivamente per acqua
potabile!
⁄ I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione di flusso è
almeno di 0,15 MPa.
DIAGRAMMA FLUSSO
(vedi pagg. 36)
MONTAGGIO (vedi pagg. 31)
TARATURA
(vedi pagg. 35)
Regolazione del limitatore di erogazione d'ac-
qua calda. Un limitatore di erogazione di acqua
calda in combinazione con le caldaie istantanee
non è consigliabile.
P R O C E D U R A
(vedi pagg. 37)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non utilizza-
re il primo mezzo litro come acqua potabile.
PULITURA
vedi il prospetto accluso
PARTI DI RICAMBIO
(vedi pagg. 38)
XXX = Trattamento
000 = cromato
800 = acciaio inox acciaio
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
INGOMBRI
(vedi pagg. 36)
IT
SEGNO DI VERIFICA
(vedi pagg. 39)

06
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
DATOS TÉCNICOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
⁄ El producto ha sido concebido exclusivamente para
agua potable.
⁄ Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
DIAGRAMA DE CIRCULACIÓN
(ver página 36)
MONTAJE (ver página 31)
A J U S T E
(ver página 35)
Ajuste del límite de agua caliente. En combina-
ción con calentadores continuos no es recomen-
dable utilizar un bloqueo de agua caliente.
MANEJO
(ver página 37)
Hansgrohe recomienda no utilizar el primer
medio litro como agua potable por las mañanas
o tras un largo periodo de inactividad.
LIMPIAR
ver el folleto adjunto
REPUESTOS
(ver página 38)
XXX = Acabados
000 = cromado
800 = acero especial
No utilizar silicona que contiene ácido acético!

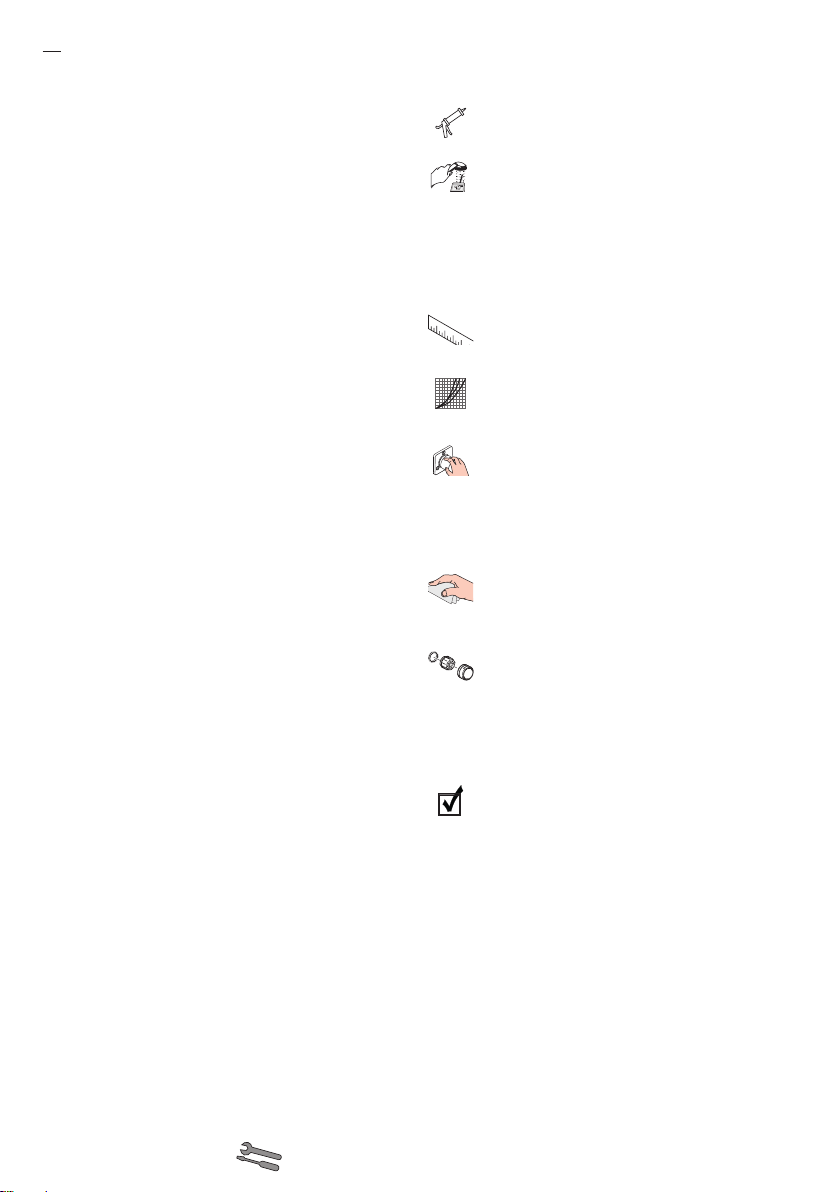

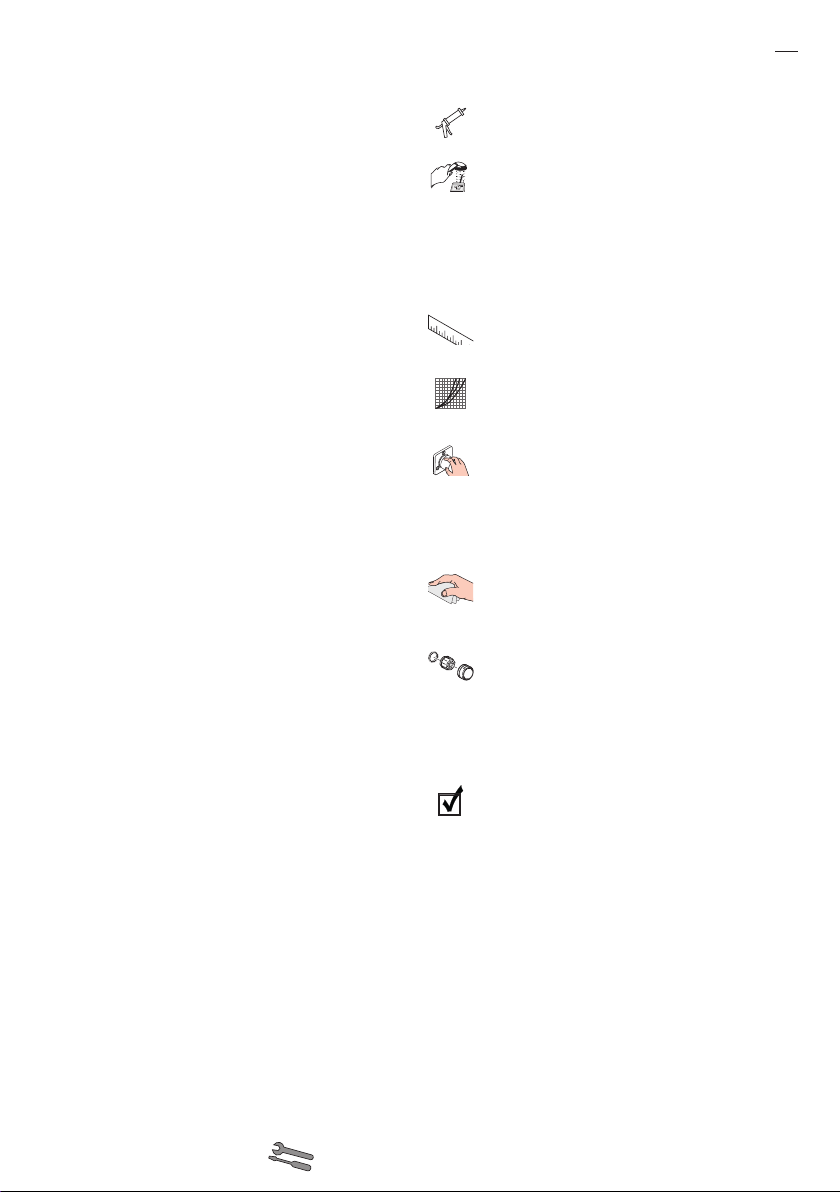

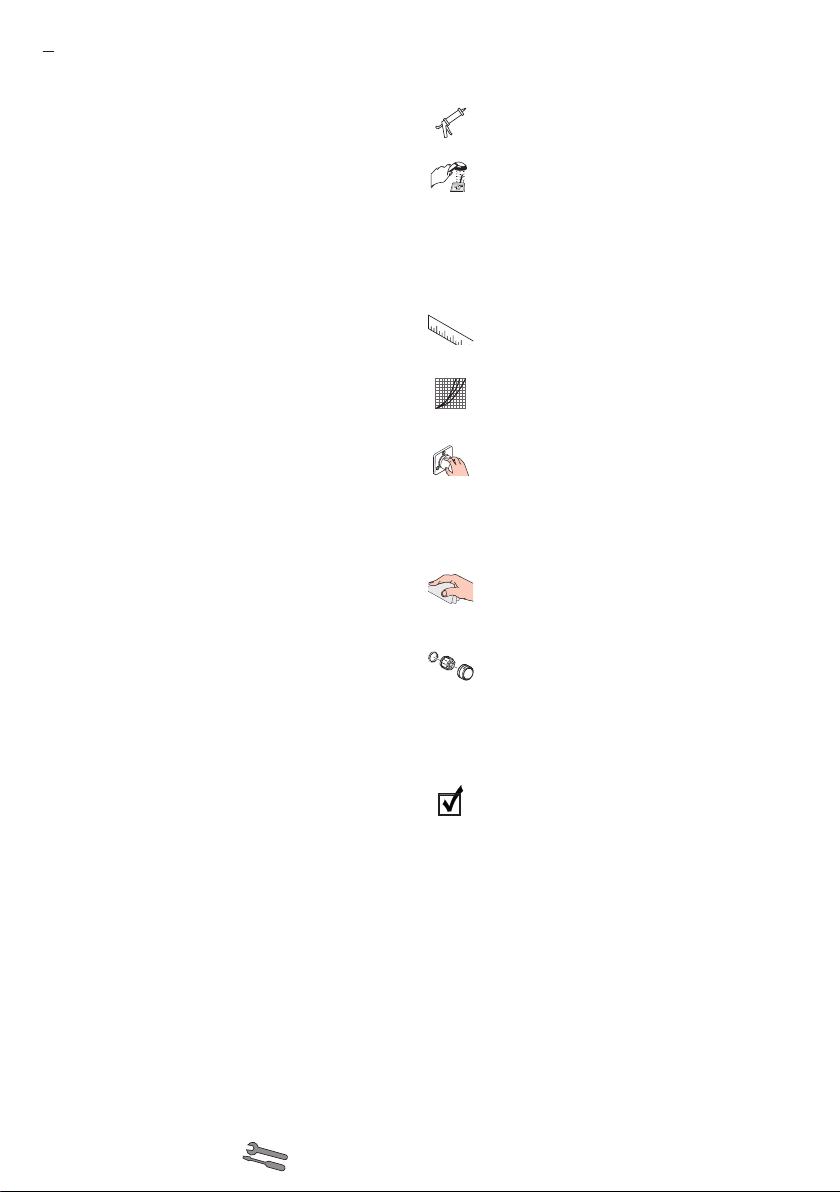

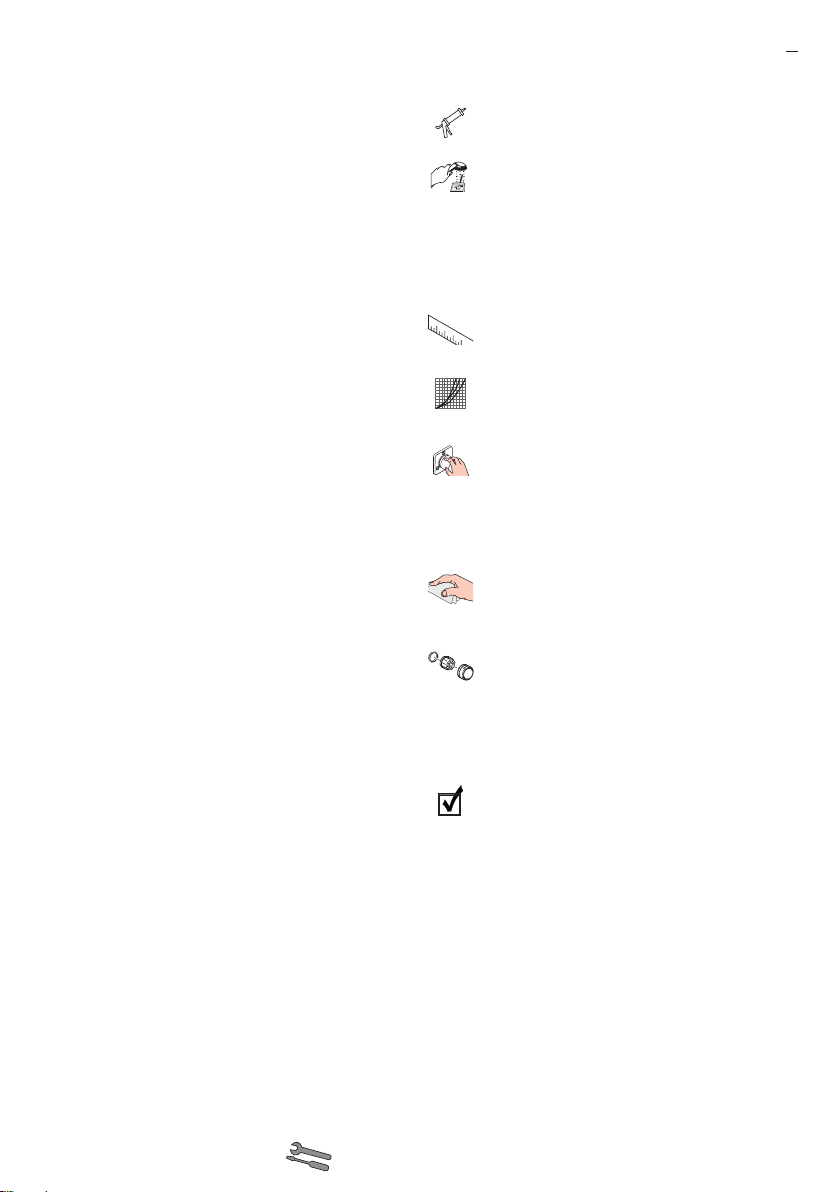

DESCRIPCIÓN DE SÍMBOLOS
DIMENSIONES
(ver página 36)
ES
MARCA DE VERIFICACIÓN
(ver página 39)
