Baby Relax DA7793B4 User manual

Model No:
DA7793B4
UPC CODE:
0-65857-17449-6
NOTE:
THIS INSTRUCTION BOOKLET
CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ
AND KEEP FOR FUTURE
REFERENCE.
Lot number:
(TAKEN FROM CARTON)
_____________________________________
_______ / _______ / _______
DOREL ASIA
4-IN-1 CONVERTIBLE CRIB
Date of purchase:
DO NOT RETURN PRODUCT TO THE STORE.
If a part is missing or damaged, contact our customer service
department. We will replace the part FREE of charge.
Tel #: [phone]
E-Mail: [email protected]
Fax #: [phone]
NEED HELP!
CALL US FOR ASSISTANCE
1-800-295-1980
DO NOT RETURN PRODUCT TO STORE
E-MAIL:[e-mail]

*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*NEVER use bed with children under 15 months or over 50 lbs.
*ALWAYS follow assembly instructions.
*
*NEVER suspend strings over a bed.
*
*CAUTION
Customer Service Department No. 413
12345 Albert-Hudon Boulevard, Suite 100
CUSTOMER SERVICE
If you are missing parts or have any questions about this product, contact our customer service representative first!
CALL 1-800-295-1980
You can also order parts by writing to the address listed below. Please include the product model number, color and a detailed
description of the part.
DO NOT place crib near window where cords from blinds or drapes may strangle a child.
Strings can cause strangulation! DO NOT place items with a string around a child's neck, such as hood strings or pacifier
cords. DO NOT suspend strings over a crib or attach strings to toys.
Montreal, Quebec
Canada, H1G 3L1
Failure to follow these warnings and assembly instructions could result in serious injury or death.
Read all instructions before assembling crib. KEEP INSTRUCTIONS FOR FUTURE USE.
E-MAIL: [email protected]
WARNING
Check this product for damaged hardware, loose joints, loose bolts or other fasteners, missing parts or sharp edges before
assembly and frequently during use. Securely tighten loose bolts and other fasteners. DO NOT use crib if any parts are
missing, damaged or broken. Contact a customer service representative at 1-800-295-1980 for replacement parts and
instructional literature if needed. DO NOT substitute parts.
Infants can suffocate on soft bedding. Never add a pillow or comforter. Never place additional padding under an infant.
Stop using the crib when child begins to climb out or reaches the height of 35 inches (89 cm).
To reduce the risk of SIDS, pediatricians recommend healthy infants be placed on their backs to sleep, unless otherwise
advised by your physician.
Infants can suffocate in gaps between crib sides and a mattress that is too small.
Follow warnings on all products in a crib.
STRANGUALTION HAZARD. NEVER place bed near windows where cords from blinds or drapes may strangle a child.
NEVER place items with a string, cord, or ribbon around a child's neck, such as hood strings or pacifier cords. These items
can catch on bed parts.
ENTRAPMENT HAZARD. To avoid dangerous gaps, any mattress used on this bed shall be a full-size crib mattress at least
51-5/8 inches (1310 mm) in length, 27-1/4 inches (690 mm) in width, and a max thickness of 6 inches (150 mm).
INFANTS HAVE DIED IN TODDLER BEDS FROM ENTRAPMENT. Openings in and between bed parts can entrap head
and neck of a small child.
To help prevent strangulation tighten all fasteners. A child can trap parts of the body or clothing on loose fasteners.
If refinishing, use a non-toxic finish specified for children's products.
Never use plastic shipping bags or other plastic film as mattress covers because they can cause suffocation.
Replace teething rail if damaged or loose (if teething rail is provided for this model).
CAUTION: ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 27-1/4 INCHES BY 51-5/8 INCHES (69CM BY
131CM) WITH A THICKNESS NOT EXCEEDING 6 INCHES (15CM).
When child is able to pull to standing position, set mattress to lowest position and remove bumper pads, large toys and other
objects that could serve as steps for climbing out.

*
*
*
*
*
*
DO NOT use power tools.
CAUTION: Adult assembly required.
NOTES
Ensure all parts and components are present before beginning assembly.
Assemble on a soft, smooth surface to prevent damage to product finish.
Dorel warrants its product to be free from defects in material and workmanship and agrees to remedy
any such defect. This warranty covers 1 year from the date of original purchase. This warranty is valid
only upon presentation of proof of purchase. This is solely limited to the repair or replacement of
defective furniture components and no assembly labor is included. This warranty does not apply to
any product which has been improperly assembled, subjected to misuse or abuse or which has been
altered or repaired in any way. This warranty gives you specific legal rights and you may also have
other rights which vary from State to State.
WARNING: Should this product become
damaged, and/or components are broken or missing,
DO NOT USE.
Assembly will require two people.
Estimated assembly time: 45 minutes.
CARE AND CLEANING
Dust regularly with a soft, lint-free cloth to prevent soil build-up. A damp cloth may be used
occasionally to clean surface. Dry immediately. Do not use any abrasives that may damage finish.
Excessive exposure to sunlight and extreme changes in temperature and moisture can damage wood
furniture.
MAINTENANCE
Check bolts/screws periodically and tighten them if necessary.
LIMITED WARRANTY

1 2
3 4
5 6
7 8
Ø13*1/4"*100mm
Ø10mm*50mm
WOOD DOWEL
BOLT
4 PCS
4 PCS
16 PCS
16 PCS
16 PCS
1 PC
MATTRESS SUPPORT BOLT
ALLEN KEY
SPRING WASHER
SPRING WASHER
4-IN-1 CONVERTIBLE CRIB
DA7793B4
HARDWARE LIST
Ø12*1/4"*50mm
Ø13*1/4"*80mm
Ø12*1/4"*13mm
4mm x 80mm
Ø1/4"*1.2mm
Ø5/16"*1.3mm
BOLT
10 PCS
BOLT
2 PCS

A B C
D E F
G H
RIGHT POST
LEFT POST
HEADBOARD
1 PC
1 PC
1 PC
MATTRESS SUPPORT
1 PC
FRONT PANEL
1 PC
BOTTOM RAIL
1 PC
1 PC
LEFT SIDE PANEL
1 PC
RIGHT SIDE PANEL
4-IN-1 CONVERTIBLE CRIB
DA7793B4
PARTS LIST

4-IN-1 CONVERTIBLE CRIB
DA7793B4

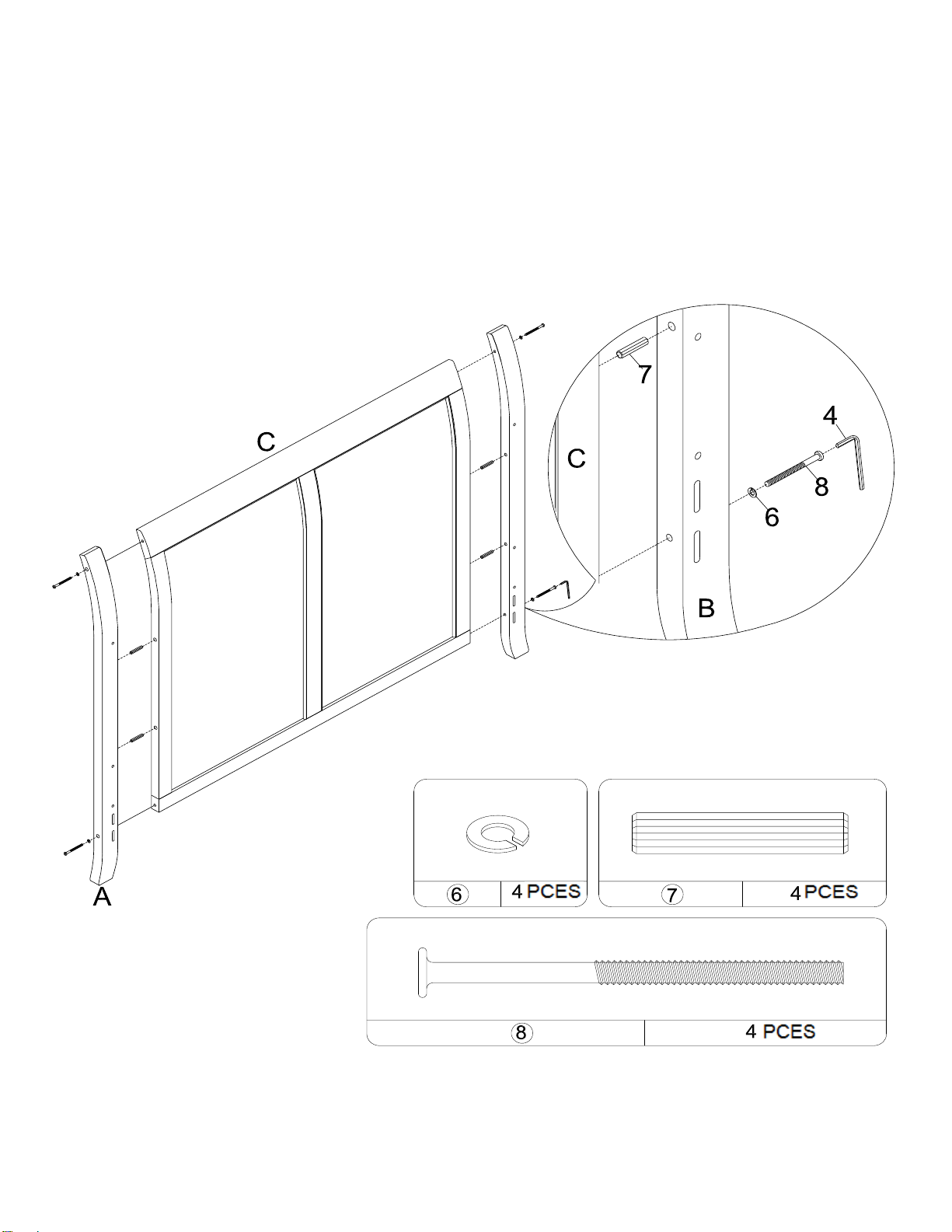

Insert the wood dowels (7) into the headboard (C).
Attach the right and left posts (A & B) to the headboard (C) with bolts (8) and spring washers (6)
as shown. Use Allen key (4) to tighten the bolts.
STEP 1:
B

4-IN-1 CONVERTIBLE CRIB
DA7793B4
STEP 2:
Attach the side panels (D & E) to the side posts (A & B) with bolts (1 & 2), spring washers (6),
and Allen key (4) as shown below.
NOTE:
The headboard and side
panels (D & E) are
labeled "INSIDE." To
ensure proper assembly,
the headboard and side
panels must be attached
so that the INSIDE labels
face inside the crib.
A
B
B

4-IN-1 CONVERTIBLE CRIB
DA7793B4
STEP 3:
Attach the mattress support (F) to the left and the right side panels (D & E) with mattress support
bolts (3) and spring washers (5). Use Allen key (4) to tighten the bolts.
CORRECT
*Tabs on corners of mattress
support should point up.
CORRECT
"THIS SIDE UP" label
shows which side to
face upward.
NOTE: The above photos and drawings showing how to properly attach the mattress support
are for reference only. Crib styles and colors will vary.

4-IN-1 CONVERTIBLE CRIB
DA7793B4
Attach front panel (H) to the left and the right side panels (D & E) with bolts (1) and spring
washers (6) as shown.
Use Allen key (4) to tighten the bolts.
STEP 4:
E

* The day bed is not intended for children under 15 months of age or over 50 pounds (22.7 kgs).
* Any mattress used in this crib must be at least 27-1/4 inches by 51-5/8 inches (69cm by 131cm) with a
thickness not exceeding 6 inches (15cm).
DAY BED ASSEMBLY INSTRUCTION: STARTING FROM CRIB
STEP 1: Follow steps 1 to 3 of the crib assembly instruction.
STEP 2: Follow steps 3 and 4 for the day bed assembly instruction located above (starting
from crib).
DAY BED ASSEMBLY INSTRUCTION: STARTING FROM SCRATCH
STEP 1: Detach the front panel (H) from the side panels (D & E) with Allen Key (4).
STEP 4: Ensure all bolts are tightly secured.
STEP 3: Attach bottom rail (G) to side panels (D & E) using bolts (2) and spring washers (6).
Use Allen Key (4) to tighten all bolts.
STEP 2: If mattress support (F) is not in the lowest position, unscrew bolts (3) from the left & the right
side panels (D & E) and move to the lowest position.
4-IN-1 CONVERTIBLE CRIB
DA7793B4
WARNINGS:
D
G

4-IN-1 CONVERTIBLE CRIB
DA7793B4
FULL SIZE BED ASSEMBLY INSTRUCTION
(HEADBOARD ONLY)
IMPORTANT: Store unused parts of "crib", "day bed" or "full size bed" for future use.
ALWAYS STORE THE ASSEMBLY INSTRUCTIONS IN THE POUCH ATTACHED TO THE
MATTRESS SUPPORT (F).
FULL SIZE CONVERSION RAILS AND LEGS ARE NOT INCLUDED. DIAGRAMS ARE FOR
REFERENCE ONLY. BED RAILS MAY DIFFER FROM ILLUSTRATION.
STEP 1: Attach the full size conversion rails
(not included) to the left and right back
posts (A & B) of teh headboard.
STEP 2: Fasten the bolts with washers
and nuts (not included)
C
DIAGRAMA 1
A
DIAGRAMA 2
A
B
C
B

4-IN-1 CONVERTIBLE CRIB
Convert your Baby Relax 4-in-1 Convertible Crib into a toddler bed with the
Baby Relax Toddler Guardrail (model number DA7793-5) sold separately.
DA7793B4

4-IN-1 CONVERTIBLE CRIB
DA7793B4
CAUTION: This unit is intended for use only with the products
and/or maximum weights indicated. Use with other products and/or
products heavier than the maximum weights indicated may result in
instability or cause possible injury.
That's it ! You've finished assembling your 4 in 1 Convertible Crib.
Stop using crib when child begins to climb out
or reaches the height of 35.4 in. (90 cm).
ANY MATTRESS USED IN THIS CRIB MUST BE AT
LEAST 27-1/4 INCHES BY 51-5/8 INCHES (69CM BY
131CM) WITH A THICKNESS NOT EXCEEDING 6
INCHES (15CM)
The DAY BED is not intended for children
under 15 months of age or over 50 pounds.
DO NOT RETURN PRODUCT TO THE STORE.
If a part is missing or damaged, contact our customer service department. We
will replace the part FREE of charge.
Tel #: [phone]
E-Mail: [email protected]
Fax #: [phone]
Maximum weight not to exceed 50 pounds
when used as a crib.
NEED HELP!
CALL US FOR ASSISTANCE
1-800-295-1980
DO NOT RETURN PRODUCT TO STORE
E-MAIL:[e-mail]

MODEL#: DA7793B4
PLEASE CONTACT CUSTOMER SERVICE REPRESENTATIVES AT THE FOLLOWING
NUMBERS SHOULD YOU HAVE ANY QUESTIONS.
Customer Service Fax Number 514-353-7819
Request Date:
Name:
Shipping Address:
Street & Number:
City & State:
Zip Code:
Day Time Phone Number:
(including area code)
Date & Place of Purchase:
Part(s) description and quantity (Please be sure to list model number or SKN number):
Customer Service
Customer Service Phone Number 1-800-295-1980
Email: [email protected]
Customer Service Representative Mailing Address:
Customer Service Department No. 413, 12345 Albert-Hudon Boulevard, Suite 100, Montreal, QC, Canada, H1G 3L1

CODE CUP:
0-65857-17449-6
Date d'achat:
_______ / _______ / _______
NOTE:
CE MANUEL D'INSTRUCTIONS
CONTIENT DES INFORMATIONS
IMPORTANTES SUR LA SÉCURITÉ.
S.V.P. LIRE ET CONSERVER POUR
RÉFÉRENCES ULTÉRIEURES.
Numéro de Lot:
(SITUÉ SUR LA BOÎTE)
_____________________________________
BERCEAU 4-EN-1 CONVERTIBLE
DOREL ASIA
Modèle No.:
DA7793B4
NE PAS RETOURNER CE PRODUIT AU MAGASIN.
Si une pièce est manquante ou endommagée, contactez
notre Service à la clientèle. Nous remplacerons la pièce
GRATUITEMENT.
Tél #: [phone]
Courriel: [email protected]
Télécopieur #: 514-353-7819
NEED HELP!
CALL US FOR ASSISTANCE
1-800-295-1980
DO NOT RETURN PRODUCT TO STORE
E-MAIL:[e-mail]

*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*NE JAMAIS utiliser le lit pour un enfant de moins de 15 mois ou qui pèse plus de 50 lbs.
*TOUJOURS suivre les instructions d'assemblage.
*
*NE JAMAIS accrocher des cordes au-dessus d'un lit.
*
*ATTENTION
Les enfants peuvent s'asphyxier s'ils restent attrapés dans des espaces entre les côtés du lit et un matelas qui est trop petit.
Respectez les avertissement de tous les produits concernant un berceau.
DES ENFANTS SONT MORTS DANS LEUR LIT PARCE QU'ILS SONT RESTES ATTRAPES. La tête ou le cou d'un enfant
peuvent rester attrapés dans des espaces entre les parties du lit.
DANGER DE STRANGULATION. NE JAMAIS placer le lit proche d'une fenêtre où les cordons des stores ou des rideaux
pourraient stranguler un enfant.
NE JAMAIS placer des objets avec un cordon, une corde ou un ruban au cou d'un enfant, tels que bonnets avec des cordons ou
des sucettes. Ces objets peuvent rester pris entre les parties du lit.
DANGER DE BLOQUAGE. Pour éviter des espaces dangereux, tout matelas utilisé avec ce lit doit être un matelas pleine grandeur
d'au moins 51-5|8 pouces (1310 mm) de longueur, 27-1|4 pouces (690 mm) de largeur et un épaisseur maximum de 6 pouces (150
mm).
Pour éviter le danger de strangulation serrez toutes les attaches. Des parties du corps de l'enfant ou ses vêtements peuvent
demeurer attrapés aux attaches desserrées.
Si vous refaites la finition, utilisez un produit non-toxique spécifique pour des produits pour enfants.
Lorsque l'enfant est capable de se mettre debout, placez le matelas à sa plus base position et enlevez toutes les bordures de
protection, des grands jouets et d'autres objets qui pourraient aider l'enfant à grimper.
Ne jamais utiliser des grands sacs en plastique ou de la pellicule plastique comme protecteur de matelas, car ils peuvent
provoquer l'asphyxie.
Remplacer la barre de dentition si elle est endommagée ou deserrée (si une barre de dentition est fournie avec ce modèle).
ATTENTION: TOUT MATELAS UTILISÉ DANS CE LIT D'ENFANT DOIT MESURER AU MOINS 69 CM PAR 131 CM (27-1/4 PO
X 51-5/8 PO) AVEC UNE ÉPAISSEUR MAIS NE DÉPASSANT PAS 15 CM (6 PO.).
Vérifiez ce produit pour du matériel endommagé, des joints lâches, des boulons desserrés ou autres éléments de fixation, des
pièces manquantes ou des bords pointus avant d'assembler et fréquemment pendant l'utilisation. Serrez solidement les boulons
desserrés ou autres matériels de fixation. NE PAS utiliser le lit de bébé si des pièces sont manquantes, endommagées ou brisées.
Contactez un représentant du Service à la clientèle au 1-800-295-1980 pour des pièces de rechange et des instructions au besoin.
NE PAS substituer de pièces.
Les enfants peuvent s’asphyxier avec du linge de lit épais. Ne jamais ajouter un oreiller ou un édredon dans le lit. Ne jamais ajouter
du linge capitonné dans le lit de l’enfant.
Cessez d'utiliser le lit d'enfant quand l'enfant commence à grimper pour sortir ou a atteint 89 cm (35 pouces) de grandeur.
Pour réduire le risque de SMSN, les pédiatres recommandent de placer les enfants en bonne santé sur le dos pour dormir, à moins
que le conseil du médecin soit différent.
NE JAMAIS placer le lit près d’une fenêtre où des cordons de stores ou de rideaux pourraient étrangler un enfant.
Les cordons peuvent causer la strangulation! NE PAS placer des objets attachés par une corde autour du cou de l'enfant, tels que
bonnets avec cordons ou sucettes. NE PAS accrocher des cordes au-dessus du berceau ni attacher des cordes aux jouets.
Montréal, Québec
Canada, H1G 3L1
COURRIEL: [email protected]
AVERTISSEMENT
Le non respect de ces avertissements et des instructions d'assemblage peut entraîner des blessures graves ou la mort.
Lire toutes les instructions avant d'assembler le lit de bébé. GARDEZ LES INSTRUCTIONS POUR UTILISATION.
SERVICE À LA CLIENTÈLE
Si des pièces sont manquantes ou si vous avez des questions concernant ce produit, contactez un représentant de notre service à la clientèle
d'abord!
APPELEZ 1-800-295-1980
Vous pouvez aussi commander des pièces en écrivant à l'adresse indiquée ci-dessous. Veuillez indiquer le numéro de modèle du
produit, la couleur et une description détaillée de la pièce.
Département du Service à la Clientèle No. 413
12345 boul. Albert-Hudon, Suite 100

*
*
*
*
*
*
Dorel garantit que ce produit est exempt de défauts de matériel et de fabrication et s'engage à remédier à un tel
défaut. Cette garantie couvre un (1) an à compter de la date d'achat originale. Cette garantie est valide
uniquement sur présentation d'une preuve d'achat. Celle-ci est limitée uniquement à la réparation ou au
remplacement de pièces défectueuses et aucun travail de montage n'est inclus. Cette garantie ne s'applique pas à
un produit qui a été incorrectement assemblé, a fait l'objet d'une mauvaise utilisation ou d'abus ou qui a été altéré
ou réparé d'une façon ou d'une autre. Cette garantie vous donne des droits légaux spécifiques et vous pouvez
aussi avoir d'autres droits qui varient d'une province à l'autre.
AVERTISSEMENT! Si ce produit est endommagé, et/ou des pièces
sont brisées ou manquantes, NE PAS UTILISER.
Temps d'assemblage estimé: 45 minutes.
SOIN ET ENTRETIEN
Époussetez régulièrement avec un chiffon doux, sans peluche pour empêcher la poussière de s'accumuler. Un
chiffon humide peut être utilisé occasionnellement pour nettoyer la surface. Séchez immédiatement. Ne pas
utiliser de produits abrasifs qui peuvent endommager la finition. Une exposition excessive à la lumière du soleil et
aux changements extrêmes de température peut endommager le mobilier en bois.
ENTRETIEN
Vérifiez les boulons/vis périodiquement et serrez-les si nécessaire.
GARANTIE LIMITÉE
NOTES
S'assurer que toutes les pièces sont présentes avant de commencer l'assemblage.
Assembler sur une surface douce et lisse pour empêcher d'endommager la finition du produit.
NE PAS utiliser d'outils électriques.
ATTENTION: Doit être assemblé par un adulte.
Deux personnes sont nécessaires pour l'assemblage.

A B C
D E F
G H
SUPPORT INFÉRIEUR
PANNEAU AVANT
1 PCE
1 PCE
PANNEAU LATÉRAL
GAUCHE
PANNEAU LATÉRAL
DROIT
SUPPORT DE MATELAS
1 PCE
1 PCE
1 PCE
1 PCE
1 PCE
1 PCE
BERCEAU 4-EN-1 CONVERTIBLE
DA7793B4
LISTE DE PIÈCES
POTEAU DROIT
POTEAU GAUCHE
TETE DE LIT

1 2
3 4
5 6
7 8
GOUJON EN BOIS
BOULON
4 PCES
4 PCES
RONDELLE À RESSORT
RONDELLE À RESSORT
16 PCES
16 PCES
Ø10mm*50mm
Ø13*1/4"*100mm
BOULON DU SUPPORT DE MATELAS
CLÉ ALLEN
16 PCES
1 PCE
Ø1/4"*1.2mm
Ø5/16"*1.3mm
BOULON
BOULON
10 PCES
2 PCES
Ø12*1/4"*13mm
4mm x 80mm
BERCEAU 4-EN-1 CONVERTIBLE
DA7793B4
LISTE DE QUINCAILLERIE
Ø12*1/4"*50mm
Ø13*1/4"*80mm

BERCEAU 4-EN-1 CONVERTIBLE
DA7793B4
ETAPE 1:
Insérer les goujons en bois (7) dans la tête de lit (C).
Fixez les poteaux droit et gauche (A et B) à la tête de lit (C) avec des boulons (8) et des
rondelles élastiques (6) tel qu'indiqué. Utilisez la clé Allen (4) pour serrer les boulons.
B
